混凝土配比表
- 格式:doc
- 大小:156.50 KB
- 文档页数:5
常用水泥配比参考表
本文档提供了常用的水泥配比参考表,帮助工程师和建筑师选择适合的水泥配比。
1.水泥配比的重要性
水泥配比是确定混凝土强度和性能的关键因素。
正确的水泥配比可以确保混凝土结构的安全性和耐久性。
2.常用水泥配比参考表
下面是一些常用混凝土强度等级和相应的水泥配比参考表:
2.1 强度等级:C15
水泥用量:200 kg/m3
砂:水泥:骨料比例:1:1.5:2.5
2.2 强度等级:C20
水泥用量:250 kg/m3
砂:水泥:骨料比例:1:1.25:2.5
2.3 强度等级:C25
水泥用量:300 kg/m3
砂:水泥:骨料比例:1:1:2.5
2.4 强度等级:C30
水泥用量:350 kg/m3
砂:水泥:骨料比例:0.8:1:2.5
2.5 强度等级:C35
水泥用量:400 kg/m3
砂:水泥:骨料比例:0.7:1:2.5
请注意,上述水泥配比仅为参考,具体的水泥配比应根据具体
工程的要求和材料的特性进行调整和确定。
3.使用水泥配比参考表的注意事项
在选择水泥配比时,需要考虑混凝土的强度等级、施工环境和
材料特性等因素。
建议进行试验,通过试验数据验证水泥配比的可行性和适用性。
确保选择的水泥配比符合相关国家或地区的标准和规定。
以上是常用水泥配比的参考表,希望能对工程师和建筑师在设计和施工中提供帮助。
注:1、本表用水量系采用中砂时的平均取值,如采用细砂,每立方米混凝土用水量可增加5-10kg,采用粗砂则可减少5-10 kg。
2、掺用各种外掺剂或外掺混合料时,可相应增减用水量。
3、混凝土的坍落度小于1cm时,用水量按各地现有经验或经试验取用。
4、本表适用于粗骨料为连续级配的混凝土配合比设计。
5、配制大流动性泵送混凝土时,砂率和用水量应相应增加,各施工单位可根据经验调整。
6、表中材料均为干料,标准应符合有关技术规程。
7、搅拌混凝土时,不应为了增加混凝土的流动性而任意增加用水量,否则混凝土的强度将降低。
8、表中配合比均为机械搅拌配比。
9、凡是一般能饮用的自来水及洁净的天然水,都可以作为拌制混凝土用水。
污水、工业废水及PH值小于4的酸性水和硫
酸盐含量超过1%的水,均不得用于混凝土中,海水不得用于钢筋混凝土和预应力混凝土结构中。

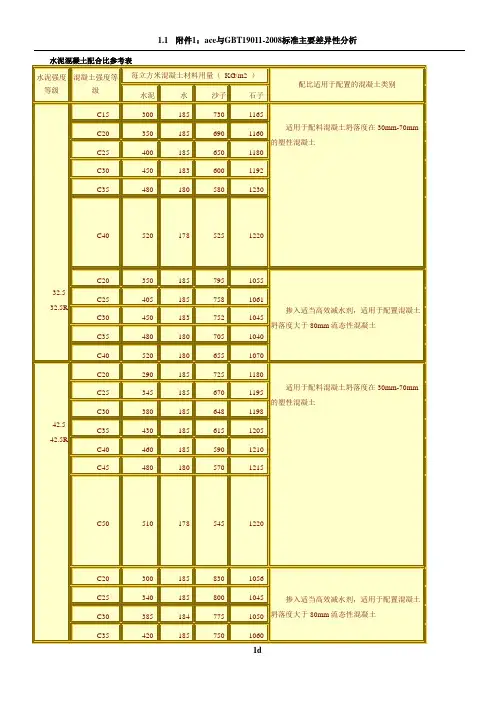

水泥混凝土配合比参考表U我公司同时生产不同强度等级的不同品种水泥,除早期强度.施工性能和工性能有所区别外,28天强度指标基本相同,故本参考配合比没有区分。
2、当掺和掺合料时,采用内掺法可等量或超量取代,最大取代量应根据掺合料性能进行强度对比实驶结果而定。
3、配制流态性混眾土时,参考配比试验所采用的是减水率在15$以上的高效减水剂。
k参考配比试验所有砂石为丨丨区中砂,石子为5-31. 5m(n的连续级配的碎石。
水泥标号百科名片水泥的标号是水泥“强度”的指标。
水泥的强度是表示单位面积受力的大小,是指水泥加水拌和后,经凝结、硬化后的坚实程度(水泥的强度与组成水泥的矿物成分、颗粒细度、硬化时的温度、湿度、以及水泥中加水的比例等因素有关)。
水泥的强度是确定水泥标号的指标,也是选用水泥的主要依据。
测定水泥强度的方法用前是“软练法”。
目录基本信息水泥的标号常见问题基本信息水泥的标号常见问题展开编辑本段基本信息此法是将1: 3的水泥、标准砂(福建平潭白石英砂)及规定的水,按照规定的方法与水泥拌制成软练胶砂,制成7. 07 X 7. 07 X 7. 07厘米的立方体抗压试块与8字形抗拉试块,在标准条件下进行养护,分别测定其3天、7天及28天的抗压强度和抗拉强度,以分组试块的28天平均抗压强度来确定水泥的标号,但3天、7天的技压强度也必须满足规定的要求。
目前我国生产的水泥一般有225#、325#、425#、525#等几种标号。
生产不同标号的水泥,是为了适应制做不同标号的混凝土的需要。
编辑本段水泥的标号标准水泥的标号是水泥强度大小的标志,测定水泥标号的抗压强度,系指水泥砂浆硬结28d后的强度。
例如检测得到28d后的抗压强度为310kg/cm2, 则水泥的标号定为300号。
抗压强度为300-400 kg/cm2者均算为300号。
普通水泥有:200、250、300、400、500、600六种标号。
200号-300号的可用于一些房屋建筑。
单位:1m3混凝土
注:
(1)采用细砂配制混凝土时,每立方米混凝土的水泥用量增加4%;
(2)表列各种混凝土标号的水泥用量,系按机器捣固计算,如果用人工捣固时,每立方米混凝土应增加水泥用量25kg;
(3)材料消耗数量已包括场内运输及操作损耗在内;
(4)公路水下构造物每立方米混凝土水泥用量机械捣固不应少于240kg,人工捣固不应少于265kg;
(5)采用输送泵输送混凝土时,混凝土的运输与操作损耗按4%计算;
(6)采用输送泵输送混凝土时,每10m3混凝土拌和与养生用水为:
现浇混凝土基础18m3 现浇混凝土上部构造21m3
现浇混凝土下部构造18m3 预制混凝土22m3。
单位:1m3混凝土
注:
(1)采用细砂配制混凝土时,每立方米混凝土的水泥用量增加4%;
(2)表列各种混凝土标号的水泥用量,系按机器捣固计算,如果用人工捣固时,每立方米混凝土应增加水泥用量25kg;(3)材料消耗数量已包括场内运输及操作损耗在内;
(4)公路水下构造物每立方米混凝土水泥用量机械捣固不应少于240kg,人工捣固不应少于265k g;
(5)采用输送泵输送混凝土时,混凝土的运输与操作损耗按4%计算;
(6)采用输送泵输送混凝土时,每10m3混凝土拌和与养生用水为:
现浇混凝土基础 18m3 现浇混凝土上部构造 21m3
现浇混凝土下部构造 18m3 预制混凝土 22m3
精品文档word文档可以编辑!谢谢下载!。

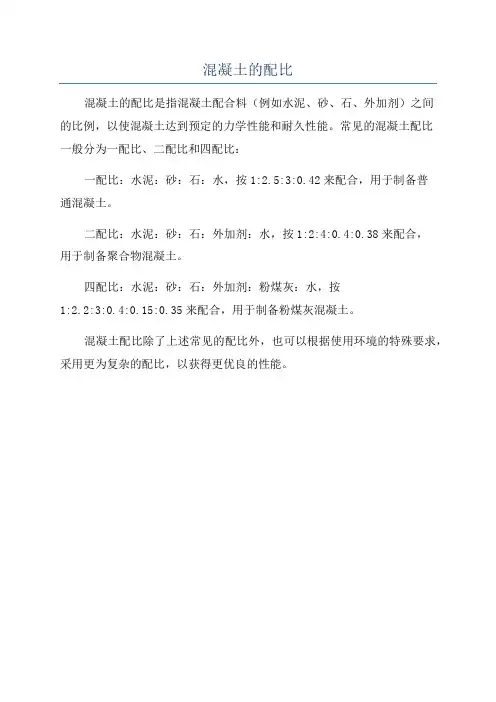

混凝土的配比
混凝土的配比是指混凝土配合料(例如水泥、砂、石、外加剂)之间
的比例,以使混凝土达到预定的力学性能和耐久性能。
常见的混凝土配比
一般分为一配比、二配比和四配比:
一配比:水泥:砂:石:水,按1:2.5:3:0.42来配合,用于制备普
通混凝土。
二配比:水泥:砂:石:外加剂:水,按1:2:4:0.4:0.38来配合,
用于制备聚合物混凝土。
四配比:水泥:砂:石:外加剂:粉煤灰:水,按
1:2.2:3:0.4:0.15:0.35来配合,用于制备粉煤灰混凝土。
混凝土配比除了上述常见的配比外,也可以根据使用环境的特殊要求,采用更为复杂的配比,以获得更优良的性能。
混凝土配合比表(C30详细) 以下是各种石子粒径下的混凝土配合比表:1.石子粒径小于16mm:C15:水泥32.5MPa,0.307吨;砂子0.511m³;石子0.83m³;水0.22m³。
C20:水泥32.5MPa,0.4吨;砂子0.411m³;石子0.87m³;水0.22m³。
C25:水泥32.5MPa,0.46吨;砂子0.362m³;石子0.879m³;水0.22m³。
C30:水泥32.5MPa,0.53吨;砂子0.348m³;石子0.845m³;水0.22m³。
C35:水泥42.5MPa,0.46吨;砂子0.362m³;石子0.879m³;水0.22m³。
2.石子粒径小于20mm:C15:水泥32.5MPa,0.286吨;砂子0.507m³;石子0.86m³;水0.2m³。
C20:水泥32.5MPa,0.372吨;砂子0.409m³;石子0.903m³;水0.2m³。
C25:水泥32.5MPa,0.428吨;砂子0.359m³;石子0.914m³;水0.2m³。
C30:水泥32.5MPa,0.493吨;砂子0.346m³;石子0.883m³;水0.2m³。
C35:水泥42.5MPa,0.428吨;砂子0.359m³;石子0.914m³;水0.2m³。
3.石子粒径小于31.5mm:C15:水泥32.5MPa,0.271吨;砂子0.499m³;石子0.884m³;水0.19m³。
C20:水泥32.5MPa,0.352吨;砂子0.402m³;石子0.93m³;水0.19m³。
混凝土配比表
混凝土按强度分成若干强度等级,混凝土的强度等级是按立方体抗压强度标准值fcu,k划分的。
立方体抗压强度标准值是立方抗压强度总体分布中的一个值,强度低于该值得百分率不超过5%,即有95%的保证率。
混凝土的强度分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等十二个等级。
混凝土配合比是指混凝土中各组成材料(水泥、水、砂、石)之间的比例关系。
有两种表示方法:一种是以1立方米混凝土中各种材料用量,如水泥300千克,水180千克,砂690千克,石子1260千克;另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水灰比来表示,例如前例可写成:C:S:G=1:2.3:4.2,W/C=0.6。
常用等级
C20
水:175kg水泥:343kg 砂:621kg 石子:1261kg
配合比为:0.51:1:1.81:3.68
C25
水:175kg水泥:398kg 砂:566kg 石子:1261kg
配合比为:0.44:1:1.42:3.17
C30
水:175kg水泥:461kg 砂:512kg 石子:1252kg
配合比为:0.38:1:1.11:2.72
. .
普通混凝土配合比参考:
水泥
品种混凝土等级配比(单位)Kng 塌落度mm 抗压强度N/mm2
水泥砂石水7天28天
P.C32.5 C20 300 734 1236 195 35 21.0 29.0 1 2.45 4.12 0.65
C25 320 768 1153 208 45 19.6 32.1 1 2.40 3.60 0.65
C30 370 721 1127 207 45 29.5 35.2 1 1.95 3.05 0.56
C35 430 642 1094 172 44 32.8 44.1 1 1.49 2.54 0.40
C40 480 572 1111 202 50 34.6 50.7 1 1.19 2.31 0.42 P.O 32.5 C20 295 707 1203 195 30 20.2 29.1 1 2.40 4.08 0.66
C25 316 719 1173 192 50 22.1 32.4 1 2.28 3.71 0.61
C30 366 665 1182 187 50 27.9 37.6 1 1.82 3.23 0.51
C35 429 637 1184 200 60 30.***6.2 1 1.48 2.76 0.47
C40 478 *** 1128 210 60 29.4 51.0 1 1.33 2.36 0.44
P.O 32.5R C25 321 749 1173 193 50 26.6 39.1 1 2.33 3.65 0.60
C30 360 725 1134 198 60 29.4 44.3 1 2.01 3.15 0.55
C35 431 643 1096 190 50 39.0 51.3 1 1.49 2.54 0.44
C40 480 572 1111 202 40 39.3 51.0 1 1.19 2.31 0.42
P.O 42.5(R) C30 352 676 1202 190 55 29.***5.2 1 1.92 3.41 0.54
C35 386 643 1194 197 50 34.5 49.5 1 1.67 3.09 0.51
C40 398 649 1155 199 55 39.5 55.3 1 1.63 2.90 0.50
C50 496 606 1297 223 45 38.4 55.9 1 1.22 2.61 0.45 PII 42.5R C30 348 652 1212 188 50 31.***6.0 1 1.87 3.48 0.54
C35 380 639 1187 194 50 35.0 50.5 1 1.68 3.12 0.51
C40 398 649 1155 199 55 39.5 55.3 1 1.63 2.90 0.50
C45 462 618 1147 203 4***2.7 59.1 1 1.34 2.48 0.44
C50 480 633 1115 192 25 45.7 62.8 1 1.32 2.32 0.40 P.O 52.5R C40 392 645 1197 196 53 40.2 55.8 1 1.64 3.05 0.50
C45 456 622 1156 19***2 43.5 59.5 1 1.36 2.53 0.43
C50 468 626 1162 192 30 45.2 61.6 1 1.33 2.47 0.41 此试验数据为标准实验室获得,砂采用中砂,细度模数为2.94,碎石为5~31.5mm 连续粒级。
各等级混凝土配比也可以通过掺加外加剂来调整。
1 混凝土标号与强度等级
长期以来,我国混凝土按抗压强度分级,并采用“标号”表征。
1987年GBJ107-87标准改以“强度等级”表达。
DL/T5057-1996《水工混凝土结构设计规范》,DL/T5082-1998《水工建筑物抗冰冻设计规范》,DL5108-1999《混凝土重力坝设计规范》等,均以“强度等级”表达,因而新标准也以“强度等级”表达以便统一称谓。
水工混凝土除要满足设计强度等级指标外,还要满足抗渗、抗冻和极限拉伸值指标。
不少大型水电站工程中重要部位混凝土,常以表示混凝土耐久性的抗冻融指标或极限拉伸值指标为主要控制性指标。
过去用“标号”描述强度分级时,是以立方体抗压强度标准值的数值冠以中文“号”字来表达,如200号、300号等。
根据有关标准规定,混凝土强度等级应以混凝土英文名称第一个字母加上其强度标准值来表达。
如C20、C30等。
水工混凝土仅以强度来划分等级是不够的。
水工混凝土的等级划分,应是以多指标等级来表征。
如设计提出了4项指标C9020、W0.8、F150、εp0.85×10-4,即90 d抗压强度为20 MPa、抗渗能力达到0.8 MPa下不渗水、抗冻融能力达到150次冻融循环、极限拉伸值达到0.85×10-4。
作为这一等级的水工混凝土这4项指标应并列提出,用任一项指标来表征都是不合适的。
作为水电站枢纽工程,也有部分厂房和其它结构物工程,设计只提出抗压强度指标时,则以强度来划分等级,如其龄期亦为28 d,则以C20、C30表示。
2 混凝土强度及其标准值符号的改变
在以标号表达混凝土强度分级的原有体系中,混凝土立方体抗压强度用“R”来表达。
根据有关标准规定,建筑材料强度统一由符号“f”表达。
混凝土立方体抗压强度为“fcu”。
其中,“cu”是立方体的意思。
而立方体抗压强度标准值以“fcu,k”表达,其中“k”是标准值的意思,例如混凝土强度等级为C20时,fcu,k=20N/mm2(MPa),即立方体28d抗压强度标准值为20MPa。
水工建筑物大体积混凝土普遍采用90d或180d龄期,故在C符号后加龄期下角标,
如C9015,C9020指90d龄期抗压强度标准值为15MPa、20MPa的水工混凝土强度等级,C18015则表示为180d龄期抗压强度标准值为15MPa。
3 计量单位的变化
过去我国采用公制计量单位,混凝土强度的单位为kgf/cm2。
现按国务院已公布的有关法令,推行以国际单位制为基础的法定计量单位制,在该单位体系中,力的基本单位是N(牛顿),因此,强度的基本单位为1 N/m2,也可写作1Pa。
标号改为强度等级后,混凝土强度计量单位改以国际单位制表达。
由于N/m2(Pa),数值太小,一般1N/mm2=106N/m2(MPa)作为混凝土强度的实际使用的计量单位,读作“牛顿每平方毫米”或“兆帕”。
单位:1m3混凝土
注:
(1)采用细砂配制混凝土时,每立方米混凝土的水泥用量增加4%;
(2)表列各种混凝土标号的水泥用量,系按机器捣固计算,如果用人工捣固时,每立方米混凝土应增加水泥用量25kg;
(3)材料消耗数量已包括场内运输及操作损耗在内;
(4)公路水下构造物每立方米混凝土水泥用量机械捣固不应少于240kg,人工捣固不应少于265kg;
(5)采用输送泵输送混凝土时,混凝土的运输与操作损耗按4%计算;
(6)采用输送泵输送混凝土时,每10m3混凝土拌和与养生用水为:
现浇混凝土基础 18m3 现浇混凝土上部构造 21m3
现浇混凝土下部构造 18m3 预制混凝土 22m3。
