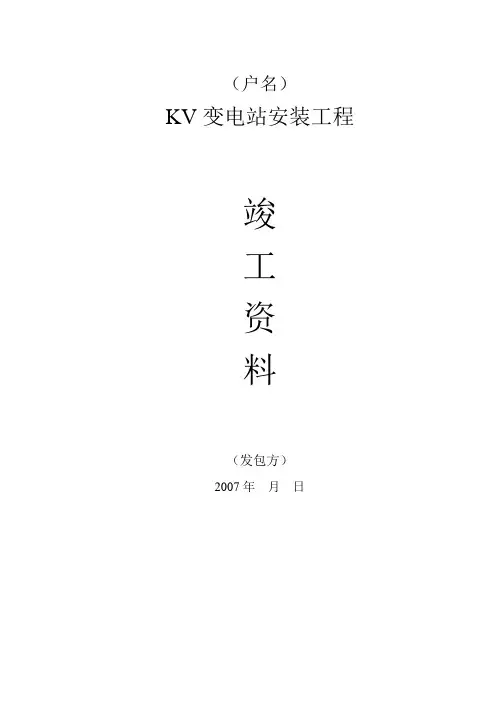

（户名）KV 变电站安装工程竣工资料（发包方）2007 年月日目录序号内容备注1安装工程施工组织设计2安装工程施工管理措施3施工组织措施4施工安全措施5施工技术措施 , 文明措施6施工作业指导书7施工技术交底书8施工主要材料工器具及设备表9工程开工报告10变配电设备安装检测验收报告11变配电站各项安装、检测、验收表包括：基础槽钢、盘柜、绝缘支架、变压器、接地装置、母线制作、二次回路、箱变、其他（电缆、母线槽、桥架等）12设备原始检查记录13工程竣工报告14工程质量评定表15客户意见征询表16竣工图17产品合格证明书（变压器、高低压柜、计量柜合格证出厂试验报告复印件）18提交试验报告（户名）KV 变电站安装工程施工组织设计编制人：编制日期：2007 年7 月2 日审核人：审核日期：2007 年7 月2 日批准人：批准日期：2007 年7 月2 日承包单位：变配电安装工程组织设计一．工程概况工程名称：工程编号：建设单位：设计单位：施工单位：工程项目：工程性质：开工日期：工程安全目标：不发生人身轻伤事故，不发生设备损坏事故，不发生违章操作行为，保证施工安全。
工程质量目标：保证施工质量，按期竣工，一次验收通过，一次送电成功。
工程施工环境：符合建筑安装工程施工现场环境管理有关规定。
二．施工方案1.施工工序：1.1 槽钢底座制装并接地。
1.2 进配电设备就位、配电设备固定拼装。
1.3 设备配套铜母排安装。
1.4 二次电缆线敷及结线安装。
1.5 配电设备调试。
1.6 设备及站内清洁工作。
1.7 配合电试、继保。
2.施工方法：2.1 各单项工程施工方法应符合《电气装置安装工程施工及验收规范》有关标准。
2.2 设备就位安装，根据变电站现场的进设备的可行通道，按从里到外，先 10KV 开关柜后变压器外带箱体，再 0.4KV 开关柜的顺序来进设备及就位。
设备就位的位置按照设计图的排列位置，先将第一个柜矫正垂直度、平面度，并且用螺栓可靠固定，再将其他开关柜按第一个柜的垂直度、平面度为标准依次就位固定拼装。
2.3 配套铜母排安装，要相位正确，对正符合各柜的分支排的螺栓孔，铜排紧固螺栓的螺母要面对柜的维修侧。
2.4 二次电缆线敷设安装的起点、终点按照设计施工图位置，电缆线不得有损伤。
二次电缆线的结线要根据设计施工图和设备的二次原理图和结线图，并调试合格符合设计要求。
3.检测验收：3.1 单项工程完工后要进行检测验收，有施工人员自检验，工作负责人复检，工程部专检，并要有表式记录。
单项工程检验合格后，才能进入下一道工序。
3.2 检测验收标准按照国家标准《电气装置安装工程施工及验收规范》中有关标准：基础槽钢制作安装（GB50171-92）变压器及箱体安装（GBJ148-90、GB50171-92）高、低压柜、计量屏安装（GB50171-92、GBJ149-90）二次电缆线敷设（GB50150-91） 3.3 检测验收方法：开关柜的平直度、水平度、平面度可用线坠、拉线、水平尺等工具进行检验；用兆欧表测量一次和二次的绝缘；用力矩扳手验收铜排的紧固螺栓；通临时电源调试开关的分、合闸状况、电气联锁；以及目侧检查设备内外的清洁工作。
4.单项工程施工时间计划：4.1 槽钢底座制装并接地：4.2 进高、低压柜就位及固定安装：4.3 进变压器就位安装：4.4 配套铜排安装：4.4 二次回路安装、调试：4.5 清洁工作、完工验收：5.施工过程：5.1 建立施工项目组和施工人员，编制“施工组织措施，安全措施，技术措施和文明措施”（详见三措），对工程施工进行控制管理。
5.2 开工前认真做好图纸资料会审，编制施工作业指导书，根据施工进度时间计划，对施工人员进行安全技术措施、施工作业技术交底，让施工人员对工程内容、性质、安全和质量；施工所采用的规范和标准，进度和工期；施工所需用的材料和设备的型号；现场的道路场地、环境；协作单位的施工配合要求；开、竣工日期和进设备日期等事项都应尽量熟悉和了解。
5.3 开工后，项目组和施工人员要严格按照施工工序、国家标准；遵循相应的施工工艺、操作规程进行施工，每道工序都要做好自检、复检、专检，做好施工记录，确保施工安全和质量的前提下，抓紧施工进度。
5.4 做好各项协调工作，及时反馈问题，及时协调解决。
5.5 做好配合供电部门的复验、电试工作。
5.6 做好安装工程竣工资料。
三．工具、材料及运输1.开工前做好施工材料的验证工作和施工工器具、安全用具；主要材料的验证工作，并应符合本工程质量要求。
2.施工材料、安全工器具、设备运输：施工材料、安全工器具由各班组的生产车辆自运；配电设备由制造厂负责送货到现场，施工队负责吊车起重及搬运到站内。
四．现场布置1.设备根据设计图要求布置。
2.施工材料堆放根据现场的实际情况合理安排位置，应留有一定的施工人员行走通道。
3.各动火点要预备足够的灭火器。
五．现场交底1.交代落实熟悉各配合施工协作方人员。
2.交代落实现场施工安全技术措施，执行“二交一查”规程制度。
3.交代现场土建工程情况和施工环境，落实施工所需的道路和场地。
4.交代落实施工电源和安全用电措施。
5.交代落实按照《电业安全工作规程》规定和《电气装置安装工程施工及验收规范》有关质量标准进行安装施工。
七．工程质量控制程序1.质量检验单项工程项目表：序号检验项目三级验收1槽钢底座制装及接地2高 /低压开关柜就位安装3变压器就位安装4设备接地安装5二次电缆线敷设、结线及调试672.验收程序：单项工程安装施工验收，执行三级验收。
在每单项工程完工后，由施工方进行自检、互检、专检；如在验收中发现质量问题，应及时整改，及时再验收，同时要正确做好验收记录。
整个工程完工由施工方进行竣工前验收，并报有关部门复验收，并通过电气试验、继保校验验收，会同建设方进行竣工验收。
八．安装工程施工安全、质量目标及方针：1.保证施工安全，保证施工质量。
2.安全第一、质量第二、进度第三。
（户名）KV 变电站工程安装工程施工管理措施施工组织措施施工安全措施施工技术措施、文明措施施工主要材料工器具及设备表施工作业指导书施工技术交底书编制人：审核人：批准人：施工单位：日期：10KV 变电站安装工程施工组织措施组织措施：1.安全生产、技术质量责任制落实由总经理负责2.施工安全管理、质量管理由工程部负责3.材料供应由材供部负责4.施工现场管理由安装班负责施工组织网：总经理安质部工程部材供部安全质量安全生产、施工质量管理工器具、材料供应安装班技术质量保证现场安全措施落实施工安排及进度对外协调、文明施工材料管理项目组人员：1.工程负责人：2.工程技术质量负责人：3.安全负责人：4.材供负责人：5.现场施工负责人：6.现场施工安全员：施工班组：户名日期10KV 变电站安装工程施工安全措施安全保证体系：1.安全负责人：2.现场施工安全负责：3.起重安全负责：4.动火安全负责：5.交通安全负责：施工安全措施：1.施工人员应自觉遵守安全规章制度，严格执行“电业安全工作规程”，杜绝违章施工行为。
2.施工中做到安全生产人人重视，人人关心，安全第一，预防为主。
3.认真做好施工现场的危险点分析和预控，落实好施工现场的安全措施，确保施工人员的人身安全。
4.认真开好现场站班会、收工会，做好二交一查。
认真执行“工作票”制度。
5.进入施工现场要戴好安全帽，带好安全上岗证。
工作服、电工鞋着装整齐。
6.做好预留洞孔的防护措施、登高作业系好安全带，防止高空坠落。
7.起重作业时要专人指挥，严格执行“十不吊”规定。
吊物的转辐范围外要圈好红白带、挂好警告牌，并要有安排专人监护，防止他人进入。
8.氧气、乙炔瓶应分开放置在安全地点，并有8 米以上的安全间距。
停止作业时要及时关闭气源，动火时前要配备好灭火机，严格执行“十不烧”规定。
9.每天开工前对使用的工器具要认真检查，确保完好，保证使用安全，收工时要清核对正确，保证无遗漏。
使用电动工具前，必须要接好临时接地线。
10.施工时严禁乱拖乱拉临时施工电源线，临时施工电源要有漏电开关保护。
11.调试工作时要有专人监护，专人操作，互相呼应，严禁有人进入设备仓内，发现问题应关闭电源后才能进行检查。
电试、继保工作要严格执行“电业安全工作规程”有关规定。
12.要做好车辆的检查保养工作，不带病出车，要遵守交通规则，安全行车。
施工单位：日期户名10KV 变电站安装工程施工技术措施、施工文明措施施工技术措施：1.根据工程的设计施工图、配电设备和变电站现场情况实施分项施工，实施施工内容交底，进行技术规范作业指导。
2.认真熟悉施工图，按图施工，并根据各种型号设备的要求进行安装。
3.按照工程电气安装工程施工规范施工，配电设备安装、二次安装、铜母排安装、接地安装、电缆线安装等分项工程施工按照（GB50171-92、GBJ149-90、 GB50169-92 GBJ148-90、GB50168-92）技术规范施工。
3.配齐施工使用所需的工器具，合理使用。
4.按施工方案、作业指导书施工安装，施工中执行分项验收，执行三级验收制度。
5.施工前应验证准备好施工材料、施工工器具。
6.在保证质量的前提下，抓好施工进度，按期完成工程项目。
7.竣工后做好随机资料、竣工图移交工作。
施工文明措施1.建立良好的施工次序，人员安排合理。
2.工具、材料要堆放整齐，不影响通道。
3.保持设备清洁无污。
4.保持现场清洁，做到工完料尽场地清，及时回收废物。
5.施工中要和甲方单位、设备制造厂、土建单位建立良好的协作关系。
6.爱护现场设施，在竣工验收前应进行清理，不留施工痕迹。
施工单位2007 年 7 月 4 日10KV 变电站安装工程主要材料、工器具及设备表主要材料表名称规格供货单位验证槽钢10# 上海市金属公司合格角铁4*40 上海市金属公司合格镀锌扁铁4*40 4*25 上海新益供电线路器材厂合格电缆线VV-1KV 2*2.5 4*2.5 上海飞航电缆厂合格电缆线VV-1KV 4*4 供电局供料合格材供部：验证人：工器具：1.电焊机、氧气乙炔气割工具、砂轮切割机。
2.各种规格扳手、锉刀、量具、水平尺，二次接线工具。
3.调试工具。
4.起重工具（钢丝绳、道木、走管、撬棒、平台、液压车）。
6.临时施工电源配电箱、拖线盘。
高压开关柜KYN-型 2 台上海四通电力设备集团有限公司低压开关柜GCK-型12 台上海中科电气集团有限公司设变压器箱体 2 台上海中科电气集团有限公司变压器SCB9-1250/10 型 2 台华鹏变压器厂备2007 年 7 月 3 日10KV 变电站安装工程安全作业指导书1.在施工期间，必须认真做好现场一切安全技术措施，确保施工安全。
2.做好施工现场的危险源的分析和预控安全措施；认真开好站班会，做好“二交一查”。
