弱电场——电场强度比击穿场强小得多 会出现：极化、电导、介质损耗等。
强电场——电场强度等于或大于放电起始场强或击穿 场强：
会出现：激励、电离导致放电、闪络、击穿等。
原子的激励
激励(激发)——原子在外界因素（电场、高温等） 的作用下，吸收外界能量使其内部能量增加，原子 核外的电子将从离原子核较近的轨道上跳到离原子 核较远的轨道上去的过程。
电离能（Wi）——使稳态原子或分子中结合最松弛 的那个电子电离出来所需要的最小能量。（电子伏
eV）
1eV＝1V×1.6×10-19C＝1.6×10-19J（焦耳）
1V电压
qe：电子的电荷（库伦）
注意 原子的电离过程产生带电粒子。
原子的激励与电离的关系
➢ 原子发生电离产生带电粒子的两种情况：
带电质点(电子、负离子或正离子)
一、带电质点的产生 二、带电质点的消失
一、带电质点的产生
带电质点的来源：游离 1.定义 游离:中性质点获得外界能量分解出带电质点的过程。 游离能（Wi） ：使中性质点发生游离所需的能量。 2.游离的分类 （一）空间游离：碰撞游离、光游离、热游离。 （二）表面游离：热电子发射、二次发射、光发射、
1、电介质的分类
A:按介质形态分： ➢ 气体电介质 ➢ 液体电介质 ➢ 固体电介质
其中气体最常见。气体介质同其它介质相比，具有在 击穿后完全的绝缘自恢复特性（自恢复绝缘），故应用 十分广泛。
输电线路以气体 作为绝缘材料
变压器相间绝缘以 液体（固体）作为
绝缘材料
电缆是用 固体介质 作为绝缘
高压电气设备中的绝缘介质有气体、液体、固体以及其 它复合介质。由于气体绝缘介质不存在老化的问题，在击穿 后也有完全的绝缘自恢复特性，再加上其成本非常廉价，因 此气体成为了在实际应用中最常见的绝缘介质。

高电压技术课件优秀PPT完整PPT

高电压技术课件优秀PPT完整PPT
Z
arctg XS Z
cos K02 cos('l )
电源容量越小，过电压越大，因此在计算工频过电压时， 应计及系统可能出现的最小运行方式，即XS 可能的最大值。
Ø 不对称短路引起的工频电压升高（A相短路为例）
UB
(a2
1)Z0 Z0
(a2 a)Z2 Z1 Z2
EA
UC
(a 1)Z0 (a2 a)Z2 Z0 Z1 Z2
Xs U1
1
l
•
U2
2
若线路末端开路，即：I2 0
可得线路首末端电压关系为
U 2U 1/cosl
Z：线路波阻抗，约300
相位系数 L0C0
0.060/km
1 4 波长谐振：线路末端电压将趋于无穷大
'l 2 l2w15k0m 0
f3160/5 060k0m 0
电源的容量的影响: 1、无限大容量（Xs=0） 2、有限大容量（Xs>0）加剧电容效应
中性点经消弧线圈接地的35 ~ 60kV系统：在过补偿状态运行时，X0 为很大的正值，单相接地时健全相电压接近线电压。
中性点经消弧线圈接地的35 ~ 60kV系统：在过补偿状态运行时，X0 为很大的正值，单相接地时健全相电压接近线电压。
12.
线性谐振条件是等值回路中的自振频率等于或接近电源频率。
采用良导体地线降低输电线路的零序阻抗
Ø 操作过电压与工频电压升高是同时发生的，因此工频电 压的升高直接影响操作过电压的幅值。
Ø 工频电压升高持续时间长，对设备绝缘及其运行性能有 重大影响。例如，可导致油纸绝缘内部游离，污秽绝缘子的 闪络、铁芯的过热、电晕等。
12.1.2 工频电压升高的原因
Ø 空载长线的电容效应

高电压技术(全套课件)

高电压技术(全套课件)
高电压技术
信息工程学院电气教研室
绪论
一．内容与范畴
高电压技术是电工学科的一个重要分支，它涉及到 数学、物理、化学、材料等基础学科，主要研究高电压 （强电场）下的各种电气物理问题。20世纪60年代以来， 高电压技术一直不断吸收其他学科尤其是新科技领域的 成果，促进自身发展；也促进了电力传输、大功率脉冲 技术、激光技术、核物理等科技领域的发展，显示出强 大的活力。
四.重点和难点
课程的重点包括： 汤逊理论和流注理论等气体放电的基本理论、电场
型式及其与击穿特性的关系、液体和固体电介质的 绝缘特性； 绝缘特性的测量方法、电气设备的高电压试验设备及 原理； 线路和绕组中的波过程、电力系统中的过电压及其防 护、绝缘配合。
课程的难点是：
汤逊、流注气体放电理论的理解； 电介质的极化、电导和损耗的物理概念及其工
当不存在外电场时，电子云的 中心与原子核重合，此时电矩为 零．当外加一电场，在电场力的 作用下发生电子位移极化．当外 电场消失时，原子核对电子云的 引力又使二者重合，感应电矩也 随之消失。
电场中的所有电介质内都存在 电子位移极化。
二、离子位移极化

在由离子结合成的电介质内，外电场的作用除促使
各个离子内部产生电子位移极化外还产生正、负离子相对位移而
二 .课程内容
第一篇 各类电介质在高电场下的特性 教学内容：气体放电的基本物理过程；气体介质的 气强度；液体和固体介质的电气特性。
第二篇 电气设备绝缘试验技术 教学内容：电气设备绝缘预防性试验；绝缘的高电压 试验。
第三篇 电力系统过电压与绝缘配合 教学内容：输电线路和绕组中的波过程；雷电放电与 防雷保护装置；电力系统的防雷保护；内部过电压； 电力系统绝缘配合。

高电压技术(全套课件)

高电压技术(全套课件)

◆电子崩的形成（BC段电流剧增原因）
图1-5 均匀电场中的电子崩计算
电子碰撞电离系数α：代表一个电子沿电场方 向运动1cm的行程中所完成的碰撞电离次数 平均值。
dn ndx
dn dx
n
x
n n0e0 dx
n n0e x
n n0ed
n n n0 n0 (ed 1)
◆影响碰撞电离的因素
● 除了电力工业、电工制造业外，高电压技术 目前还广泛应用于大功率脉冲技术、激光 技术、核物理、等离子体物理、生态与环 境保护、生物学、医学、高压静电工业应 用等领域。
第一篇 电介质的电气强度
第一章 气体放电的基本物理过程
第一节 带电粒子的产生和消失 第二节电子崩 第三节 自持放电条件 第四节 起始电压与气压的关系 第五节 气体放电的流注理论 第六节 不均匀电场中的放电过程 第七节 放电时间和冲击电压下的气隙击穿 第八节 沿面放电和污闪事故
《高电压技术》
绪论
● 高电压技术主要研讨高电压(强电场)下的各种电气物理问题。 ● 高电压技术的发展始终与大功率远距离输电的需求密切相关。 ● 对于电力类专业的学生来说，学习本课程的主要目的是学会正确处理电力系统中过电压与绝 缘这一对矛盾。 ● 为了说明电力系统与高电压技术的密切关系， 以高压架空输电线路的设计为例，在图 0-1中 列出了种种与高电压技术直接相关的工程问题。
在大气压和常温下,电子在空气中的平均自由行程长度的数 量级为10-5cm 。
◆ 带电粒子的运动
● 带电粒子的迁移率：该粒子在单位场强（1V/m) 下沿电场方向的漂移速度。
k v E
电子的迁移率远大于离子的迁移率
● 扩散：在热运动的过程中，粒子会从浓度较大的 区域向浓度较小的区域运动，从而使其浓度分布均 匀化的物理过程。

高电压技术优秀课件.ppt

高电压技术优秀课件.ppt

温度很敏感；金属中主要由外加电压决定，杂质、温度不是
主要因素
3.液体和固体电介质的γ与温度的关系：
B/ kT
Ae
温度↑ ａ．热运动加剧→离子迁移率↑→γ↑ ｂ．介质分子或杂质热离解↑→γ↑
高电压技术优秀课件
4. 固体电介质的体积电阻和表面电阻 体积电阻－电介质内部绝缘状态的真实反映 表面电阻－受介质表面吸附的水分和污秽影响 水分起着特别重要作用。 亲水性介质（玻璃、陶瓷）表面电导大 憎水性介质（石蜡、四氟乙烯、聚苯乙烯）
目前常用的主要有变压器油、电容器油、电缆油 等矿物油
二. 液体电介质的击穿理论
电击穿：认为在电场作用下，阴极上由于强场发射或热发 射出来的电子产生碰撞电离形成电子崩，最后导致液体击 穿
高电压技术优秀课件
气泡击穿：认为液体分子由电子碰撞而产生气泡，或在电 场作用下因其它原因产生气泡，由气泡内的气体放 电， 产生电和热而引起液体击穿。
液体中气泡产生的原因： • 油中易挥发的成分； • 阴极的强场发射或热发射的电子电流加热液体介质，分解
出气体； • 溶解于油中的外来气体； • 由电场加速的电子碰撞液体分子，使液体分子解离产生气
体； 1. 电极上尖的或不规则的凸起物上的电晕放电引起液体气化
高电压技术优秀课件
表面电导小
高电压技术优秀课件
三.电介质的损耗(dielectric loss) 1. 介质损耗的含义
任何电介质在电场作用下都有能量损耗，包 括由电导引起的损耗和由某些极化过程引起的损 耗。电介质的能量损耗简称介质损耗。
高电压技术优秀课件
2. 电介质的三支路等值电路
i i1i2 i3
i1
i2
u C1
无 几乎没有

高电压技术PPT

高电压技术PPT

第1部分 高电压绝缘及其试验 第1章 电介质在强电场下的特性
• 1.1 概述 • 本章讨论电介质在强电场下的特性，其中 主要是气体电介质的放电特性。气体，特 别是空气，是电力系统中最常见的用作绝 缘的介质。架空输电线路以及电气设备的
• • • • •
外部绝缘就是利用大气中的空气作为绝 缘的。 中性的气体分子是不导电的，因此各种气 体在正常情况下是良好的绝缘体。 上面所说的“破坏性放电”或“击穿”也 适用于液体或固体介质。 1.2 气体中带电粒子的产生和消失 电离有下列各种方式： 1)碰撞电离
绪 论

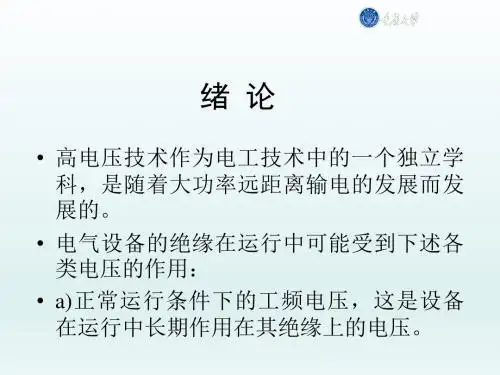

• 高电压技术作为电工技术中的一个独立学 科，是随着大功率远距离输电的发展而发 展的。 • 电气设备的绝缘在运行中可能受到下述各 类电压的作用： • a) 正常运行条件下的工频电压，这是设备 在运行中长期作用在其绝缘上的电压。
• • • •
b)暂时过电压 c)操作过电压 d)雷电过电压 高电压技术作为电工技术的一个分支，它 与电工及物理的基础理论，例如电介质理 论、电磁场理论、电路中的瞬变现象(过渡 过程)等等，有着密切的联系。
图1.16 棒-板空气间隙 的正极性操作冲击击穿 电压和波前时间的关系
击穿电压之间，一般可以引入某个操作冲 击系数把操作过电压折算成等效工频电压 来考虑。 • 为了模拟操作过电压需要规定一定的标准 波形。一种是和雷电冲击波类似的非周期 性指数衰减波，只是波前时间 T1和半峰值 时间T2长得多。
• 1.10 大 气 条 件 对 空 气 间 隙 击 穿 电 压 的 影响 • 空气间隙的击穿电压及绝缘子的闪络电压 和气压、温度、湿度等大气条件有关。在 不同大气条件下的击穿电压必须换算到一 定的参考大气条件下，才能进行比较。
• • • • • • • •

高电压技术全套ppt课件590

高电压技术全套ppt课件590

➢影响扩散的因素：气压越低，温度越高（密度 小），则扩散进行的越快。
➢电子扩散速度快：电子的热运动速度大，自由行 程长度也大，所以其扩散速度也要比离子快得多。
2021年4月13日12时59分
高电压技术 2015
13
第一节 带电粒子的产生和消失
二、带电粒子的产生
电离：产生带电粒子的过程称为电离（或游离)，
15
第一节 带电粒子的产生和消失
表1-1 某些气体的激励能和电离能
气体 激励能We (eV) 电离能Wi (eV) 气体 激励能We (eV) 电离能Wi (eV)
N2
6.1
15.6
CO2
10.0
13.7
O2
7.9
12.5
H2O
7.6
12.8
H2
11.2
15.4
SF6
6.8
15.6
1eV 1.602177331019 J
行程长度
e
1 r 2 N
式中 r-----气体分子的半径； N-----气体分子的密度；
由于 N p ，代入上式即得 kT
e
kT r 2 p
式中 p-----气压，Pa； T-----气温，K； k-----波尔茨曼常数，
k 1.381023 J / K
➢结论：电子的平均自由行程与气体种类、气压及温度
发生空间光电离的条件为 h Wi
或者
hc
Wi
式中 λ——光的波长，m;
c——光速 3108 m / s ；
Wi ——气体的电离能，eV。
2021年4月13日12时59分
高电压技术 2015
17
第一节 带电粒子的产生和消失
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
五．课程相关信息
参考书： 《高电压绝缘技术》，中国电力，严璋，朱德恒 《电网过电压教程》，中国电力，陈维贤 《高电压试验技术》，清华，张仁豫 《高电压技术》，中国电力，赵智大 考试：
20%（作业10% +实验10% ）+80%（闭卷笔试） 答疑安排： 时间：周四下午3:00-5:00 地点：教三楼一楼110室（办公电话：752-2357）
8
§1. 电介质的极化、电导和损耗

电介质有气体、固体、液体三种形态，电
介质在电气设备中是作为绝缘材料使用的。一切电介质
在电场的作用下都会出现极化、电导和损耗等电气物理
现象。

电介质的电气特性分别用以下几个参数来
表示：即介电常数εr，电导率γ（或其倒数——电阻率
ρ），介质损耗角正切tgδ，击穿场强 E，它们分别反
为了说明的简便，全部参数均只标数值，略去单位。
设C1=1，C2＝2，G1=2，G2=1， U＝3。
15
当U作用在AB两端极板上时，其瞬时电容上的电荷和电位
分布，如图1-5(a)所示．整个介质的等值电容为
C
' eq
Q' U

2 3
。
到达稳态时，电容上的电荷和电位分布如图l-5(b)所示。整
个介质的等值电容为
有秩序，因此，从宏观而言，对外并不呈现合成电矩。

当有外电场时，由于电场力的作用，每个分子的固有偶极
矩就有转向与外电场平行的趋势，其排列呈现一定的秩序。但是受分子
热运动的干扰，这种转向有秩序的排列只能达到某种程度，而不能完全。
对外呈现出宏观电矩。
14
四、空间电荷极化
G1
G2
C1
C2
U
图1-4 双层电介质的极化模型
C '' eq

Q' U

4 3
。
分界面上堆积的电荷量为+4-1＝+3。
图1-5 双层电介质的电荷与电位分布 （a）暂态分布 （b）稳态分布
16
特点
夹层的存在将会造成电荷在夹层界面上的堆积和等值 电容的增大，这就是夹层极化效应。
夹层界面上电荷的堆积是通过介质电导G1完成的。高压 绝缘介质的电导通常都是很小的，所以这种极化过程 将是很缓慢的。它的形成时间从几十分之一秒到几分 钟甚至有长达几小时的。因此，这种性质的极化只有 在直流和低频交流电压下才能表现出来。
超高压（EHV）：330KV～1000KV， 包括：330KV，500KV，750KV
特高压（UHV）：1000KV及以上
直流系统
超高压（EHV）：± 500KV 特高压（UHV）： ± 800KV
4
四．高电压技术在其它领域的应用
1．医学：利用高压脉冲体外碎石、治疗癌症； 2．农业：高压静电喷药，高电场诱发变异在育种上的应 用； 3．环保：高压脉冲放电处理污水，电除尘技术； 4．军事：大功率脉冲技术，电磁干扰、电子对抗； 5．其它工业：静电喷涂，高压设备制造等。
高电压技术
1
绪论 一．内容与范畴
《高电压技术》主要研究高电压（强电场）下的各种电 气物理问题。它起源于20世纪初期，由于大功率、远距 离输电而发展、形成的一门独立学科，属于现代物理学 中电学的一个分支。
学习目的：正确处理电力系统中过电压与绝缘的问题。
2
二．高电压技术的研究对象
1.电气设备的绝缘：
形成的极化，称为离子位移极化。图l-2表示氯化钠晶体的离子位
移极化。
13
三、转向极化
电介质
E
电极
U
U
图l-3 偶极子的转向极化

在极性电介质中，即使没有外加电场，由于分子中正、
负电荷的作用中心不重合。就单个分子而言，就已具有偶极矩，称为固
有偶极矩。但由于分子不规则的热运动，使各分子偶极矩方向的排列没
①绝缘试验（固、液、气体） ——在电场作用下的电气物
理性能和击穿的理论、规律。 ②高压试验——判断、监视绝
缘质量的主要试验方法。
2.电力系统的过电压：
③过电压及其防护——过电压
的成因与限制措施。
3
三．中国电力系统电压等级的划分与分类
交流系统
高压（HV）：1KV～220KV， 包括：10KV，35KV，110KV，220KV
上述的三种极化是带电质
点的弹性位移或转向形成的， 而空间电荷极化的机理则与上 述三种完全不同，它是由带电 质点(电子或正、负离子)的移 动形成的。
最明显的空间电荷极化是 夹层极化。在实际的电气设备 中，如电缆、电容器、旋转电 机、变压器、互感器、电抗器 等的绝缘体，都是由多层电介
质组成的。
如图l-4所示，各层介质的电容分别为C1和C2；各层介质的电导分别为G1 和G2；直流电源电压为U。
当不存在外电场时，电子云的 中心与原子核重合，此时电矩为 零．当外加一电场，在电场力的 作用下发生电子位移极化．当外 电场消失时，原子核对电子云的 引力又使二者重合，感应电矩也 随之消失。
电场中的所有电介质内都存在 电子位移极化。
12
二、离子位移极化

在由离子结合成的电介质内，外电场的作用除促使
各个离子内部产生电子位移极化外还产生正、负离子相对位移而
映了电介质的极化、电导、损耗、抗电性能。
9
§1.0 电力系统的绝缘材料
绝缘的作用：
绝缘的作用是将电位不等的导体分隔开，使其没有电 气的联系并能保持不同的电位。
分类：
气体绝缘材料：空气，SF6气体等 固体绝缘材料：陶瓷，橡胶，玻璃，绝缘纸等 液体绝缘材料：变压器油 混合绝缘：电缆，变压器等设备
10
§1.1 电介质的极化
定义：电介质在电场作用下产生的束缚电荷的弹 性位移和偶极子的转向位移现象，称为电 介质的极化。
效果：消弱外电场，使电介质的等值电容增大。 物理量：介电常数 类型：电子位移极化； 离子位移极化；
转向极化； 空间电荷极化。
11
一、 电子位移极化
E
R
R
i
-q O’
q
O
图1-1 电子位移极化
一切电介质都是由分子组成， 分子又是由原子组成，每个原子 都是由带正电荷的原子核和围绕 核带负电荷的电子云构成。
6பைடு நூலகம்
第一篇 高电压绝缘及实验
第一章 第二章 第三章 第四章
电介质的极化、电导和损耗 气体放电的物理过程 气隙的电气强度 固体液体和组合绝缘的电气强度
7
第一章
电第介一节质的电介极质化的极、化电导和损耗
第二节 电介质的介电常数
第三节 电介质的电导
第四节 电介质中的能量损耗
