教你学看建筑图纸的巧妙方法

建筑图纸怎么看？一分钟教你识读建筑图纸
图纸最为建筑施工的依据，看图就可以了解这栋建筑将会什么造型、施工的时候使用什么材料。

但是对于刚入职的初学者来说，独立的看完一张图纸还是有点难度的，今天就教大家如何快速识图。

一、识图口诀：
从上往下看、从左往右看
由外向里看、由大向小看、由粗向细看
图样说明对照看、建施结施结合看、设备图纸参照看
先看全局性基本图、后看局部性详图
知道看图的顺序之后，接着就是图纸上边那些纵横交错、密密麻麻的各种图例、符号。

我们就来认识一些这些符号含义：
二、钢筋种类、符号：
热轧钢筋常用的资金为6、8、12、14、16、18、20、22、25、28、32、36mm。

直径12~40mm的直条钢筋长度为6~12m。

l表示是梁
ll表示是连续梁
ql表示圈梁
jl表示基础梁
tl表示是梯梁
dl表示是地梁
z表示柱
gz表示构造柱
kz表示框架柱
m表示是门
c表示是窗
@表示钢筋间距、Φ表示钢筋型号。

上边和大家分享的是一些理论，我们都知道理论要和实践相结合。

在平时的时候可以找些图纸进行查看，如果你嫌电脑笨重，在手机也是可以浏览查看图纸的。

1、在手机的应用商城或者第三方应用搜索框内搜索迅捷CAD看图，然后找到该资源点击安装。

2、打开运行CAD看图，如果你朋友通过qq发给你的，我们可以根据这个路径：所有文件-Tencent-QQfile_recv进行查找。

之后打开需要查看的图纸文件即可。

在看图纸的时候一定要仔细、细心，一名建筑设计师识图看图是必备的基础。

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

（01）循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好平立剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

（02）记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

新⼿看不懂施⼯图怎么办？⼗年经验⽼师傅教你5招，2分钟轻松搞定看懂施⼯图是⼀名施⼯员的必备技巧，但是对于没有看图经验的新⼿⼩⽩来说想要看懂施⼯图却有⼀定的难度，今天⼩编分享⼏个帮助快速看懂施⼯图的⽅法，如下：1. 循序渐进图纸是建筑的语⾔，拿到⼀份图纸后，看图要有主有次，先看什么图后看什么要分清楚，看图顺序如下：1）⾸先要仔细阅读⼯程设计说明，了解建筑物的基本情况、材料要求、质量标准、施⼯注意事项以及⼀些特殊的技术要求等，在脑海⾥对建筑有⼀个基本的概念。

2）先看平⾯图，了解建筑的平⾯形状、开间、进深等尺⼨，对建筑形成⼀个平⾯概念，为看⽴⾯图、剖⾯图打好基础。

3）看⽴⾯图，了解建筑的朝向、层数和层⾼的变化，以及门窗、外装饰要求等。

4）看剖⾯图，了解剖⾯部分的各部位标⾼变化和室内情况。

5）最后看结构图，了解平⾯图、⽴⾯图、剖⾯图等建筑图与结构图之间的关系，加深对整个⼯程的理解。

了解了⼤概之后如果还有不懂的地⽅可以问⼀下有经验的施⼯师傅或者对⽐施⼯现场看图。

2. 记住尺⼨图纸上的尺⼨很多，作为施⼯⼈员来说，要记住建筑的⼀些主要尺⼨和主要构配件的规格、型号、位置、数量等，这样可以加深对设计图纸的理解，有利于施⼯操作，减少或避免施⼯错误。

尺⼨⼝诀：开间进深要记牢，长宽尺⼨莫忘掉；纵横轴线⼼中记，层⾼总⾼很重要；结构尺⼨要记住，构件型号别错了；基础尺⼨是关键，结构强度不能少；梁柱断⾯记牢靠，门窗洞⼝要留好。

3. 弄清图纸之间的相互关系在⼀份施⼯图纸中每张图纸之间都有着密切的联系，看图的时候要弄清楚图纸之间的关系，有时候⼀张图纸⽆法详细表达⼀项⼯程各部位的具体尺⼨、做法等。

必须⽤很多张图纸从不同的⽅⾯表达。

在看图时，要以平⾯图中的轴线编号的位置为基准，做到：“⼿中有图纸，⼼中有轴线，千头⼜万绪，处处不离线”。

4. 软件辅助看图现在⼯程设计师在绘图的时候都是利于CAD绘图软件进⾏绘图，相对于纸质图纸来说DWG格式的图纸更容易看懂⼀点，DWG图纸需要软件才能打开，⼩伙伴可以下载⼀个标准版的迅捷CAD编辑器来辅助看图，软件还可以对图纸进⾏编辑，快速标注图纸，最⽅便的是可以将施⼯图从⼆维转成三维来看，轻松看懂施⼯图纸。

施工图纸识图十个技巧施工图纸是建筑工程中的重要文档，它记录了建筑的各种细节和参数，是实现建筑设计方案的基础。

对于工地管理人员和工人来说，能够准确地读懂施工图纸是至关重要的。

在这里，我们介绍施工图纸识图的十个技巧，帮助您更好地理解建筑图纸。

技巧一：了解图例标记图例标记和符号是施工图纸中经常出现的重要元素，它们代表着各种不同的建筑元素。

在开始阅读图纸之前，必须对这些元素的含义有着清晰的了解。

一般来说，图例标记和符号都会在图纸右下角的图例中标明，工人在读图时一定要注意。

技巧二：了解比例尺施工图纸的比例尺是非常重要的，它可以帮助我们了解构件和结构的缩放比例。

常用的比例尺有1：50、1：100和1：200等等。

了解比例尺对于正确阅读图纸非常必要，需要花费一些时间来学习。

技巧三：注意图纸的朝向图纸的方向十分重要，在阅读图纸之前，你必须了解这些信息才能正确地解读图纸。

例如，某些图纸在将墙壁表示成等高线时，高处可以用上升箭头表示，低处可以用向下箭头表示。

如果你没有注意到图纸的方向，可能会导致你的解读产生偏差。

技巧四：注意单位转换在阅读施工图纸时，要了解单位的转换和比较。

例如，要将英寸转换为毫米，你需要了解1英寸等于多少毫米，然后将尺寸按照比例进行转换。

必须注意的是，在不同的国家和地区，可能会以不同的度量单位来表示长度，这也需要引起我们的注意。

技巧五：注意线型和线条标记在阅读施工图纸时，线型和线条标记是非常重要的。

不同的线条标记和线型可以代表不同的建筑元素，如柱子、梁、窗户、门、电线等等。

要充分了解线型和线条标记的含义，以便快速解读图纸。

技巧六：分类理解图纸大多数施工图纸包含多个层次的信息和细节，因此将图纸按照其内容进行分类是必要的。

您应该首先了解图纸中不同的层次和元素，然后计划如何分步解读图纸，以确保您正确理解了所有细节。

技巧七：多使用照片和建筑模型对于那些学习困难的人，或者是需要更直观地理解图纸的人，建筑模型和照片都是非常好的帮助工具。

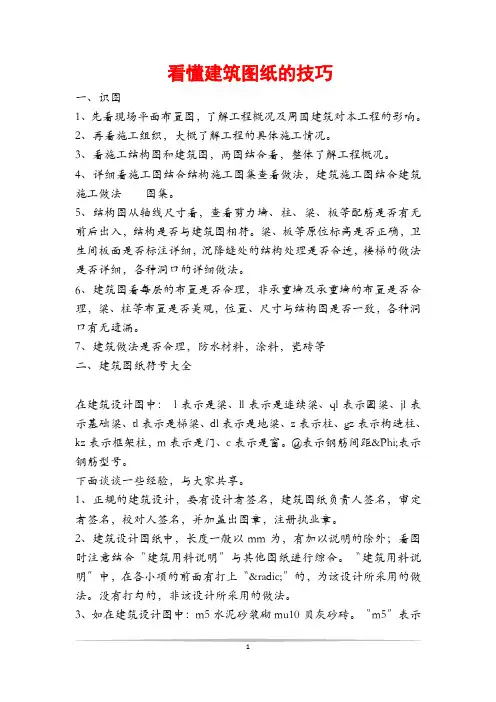

教你如何看懂建筑图纸的技巧
一、识图
1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等
二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z 表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距表示钢筋型号。

下面谈谈一些经验，与博友共享。

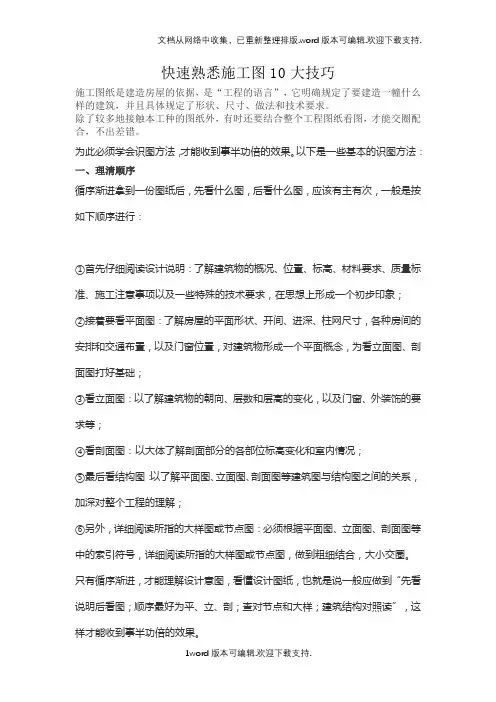

快速熟悉施工图10大技巧施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法：一、理清顺序循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明：了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图：了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图：以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图：以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图：以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，详细阅读所指的大样图或节点图：必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

二、记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与大家共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合〝建筑用料说明〞与其他图纸进行综合。

〝建筑用料说明〞中，在各小项的前面有打上〝√〞的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。

〝m5〞表示水泥砂浆的强度等级，〝mu10〞表示贝灰砂砖的强度等级。

mu10代表贝灰砂砖的抗压强度平均值≥10mpa。

4、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。

5、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。

待拆掉模板后再砌墙体。

吃透建筑施工图纸十大技巧施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

一，循序渐进；拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

二，记住尺寸；内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

建筑图纸怎么看？高手教你五步看懂建筑图纸- 园林相关建筑工程师在识图、审图的过程中是怎么看的建筑图纸?今天小编就主要给大家解答这个问题，工程师做设计或其他建筑方面从业者在做相关工作时，看懂图纸是第一关。

建筑图纸怎么看呢?主要是从五个方面循序渐进的看图，审图，下面就赶紧来学习一下吧!注意：首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。

后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。

如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。

一般建筑图纸的字母都是根据其汉语拼音的首字母表示。

工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长形环络。

(长形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规标注，应为“φ6＠200”。

识读建筑图的方法和技巧
识读建筑图的方法和技巧有以下几点：
1.了解建筑图基本知识和图例：建筑图使用一些特定的符号和图例来表示建筑元素，例如墙体、窗户、门等。

理解这些符号和图例的含义，是识读建筑图的基础。

2.分析建筑图的整体布局：观察建筑图的整体布局，包括建筑的外形、楼层划分、房间位置等。

了解建筑的整体结构，有助于理解建筑图中各个部分的关系和作用。

3.逐层分析建筑图：建筑图一般会按照楼层进行划分，逐层分析建筑图可以更加细致地了解建筑的各个部分。

注意观察每层的平面图、立面图和剖面图，理解各个部分的尺寸、形状和关系。

4.查阅相关资料和参考图纸：有时候建筑图上可能存在一些特殊的符号或细节，可以通过查阅相关资料和参考图纸，了解其含义和解释。

5.注重细节：建筑图上的细节往往包含了很多信息，例如标注、尺寸、材料等。

仔细观察这些细节可以更加准确地理解建筑图的内容。

6.动手实践：通过实际动手画一些简单的建筑图，可以更好地理解建筑图的制图方法和技巧。

同时，实践中遇到的问题和难点，也可以通过反思和学习来提升自己的识读能力。

最重要的是，识读建筑图需要进行反复练习和实践，在实际的建筑设计和施工中积累经验，才能更加熟练地掌握这项技能。

建筑施工图纸识图十大技巧导读：施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

教你学看建筑图纸的巧妙方法一、箍筋表示方法：⑴ φ10＠100/200（2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200,全为双肢箍.⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100,非加密区间距200，全为四肢箍。

⑶ φ8@200(2）表示箍筋为φ8，间距为200,双肢箍。

⑷ φ8＠100（4）/150(2）表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍.一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18.⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25.⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25，下部钢筋为5Φ25.二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍.⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25.⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部,两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12.⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22.⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：(标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内.⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25,下排筋4Φ25。

⑶ 6Φ25 （-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（—3）/ 5Φ25表示有两排筋,上排筋为5根。

2Φ25伸入支座,3Φ22，不伸入支座。

助你看懂施工图的十大技巧施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈5.最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6.另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

二记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等型号、在看图时，必须以平面图中的轴线编号、位置为基准，做到：“手中有图纸，心中有轴线，千头又万绪，处处不离线”。

这就是的基本基础以及标准。

图纸之间的主要关系，一般来说主要是：轴线是基准，编号要相吻；标高要交圈，高低要相等；剖面看位置，详图详索引；如用标准图，引出线标明；要求和做法，快把说明拿；土建和安装，对清洞、沟、槽；材料和标准，有关图中查；建筑和结构，前后要对照。

所以弄清各张图纸之间的关系，是看图的重要环节，是发现问题、减少或避免差错的基本措施。

四抓住关键在看施工图时，作为必须抓住每张图纸中的关键，只有掌握住关键，才能抓住内洞口、内门标高、楼地面做法、屋面保温和防水做法等。

④在结构图中，主要应掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等。

五了解特点工业建筑要满足各种不同的生产工艺要求，在设计与施工中就各有不同的特点。

如酸处理车间，对墙面、地面等有耐酸要求，就要采取不同的处理方法；精密仪表车间，对门窗、墙壁有不同的防尘、恒温、恒湿要求。
