三相异步电动机顺序起停控制电路安装与调试

三相异步电动机基本控制线路的安装与调试任务1-1 三相异步电动机的单向运行控制学习内容: 1、常用低压电器的基本结构、工作原理、图形符号和文字符号、主要技术参数及其应用;2、三相异步电动机的启/停、点动/长动控制。

学习目标: 1、知道:常用低压电器的工作原理、图形符号和文字符号;常用低压电器的用途。

2、能根据控制要求正确选择低压电器。

3、了解:常用低压电器的基本结构;主要技术参数。

4、掌握三相异步电动机的启/停、点动/长动控制电路的原理。

学习重点:工作原理、图形符号、文字符号、选择使用。

学习难点:工作原理、选择使用§1-1 机床电气控制中常用的低压电器目标任务: 1、了解低压电器的基本知识,熟悉常用的低压电器种类;2、熟悉常用的各种低压电器的结构及原理、符号、选用;3、熟练掌握常用低压电器的使用。

相关知识:1-1. 低压电器基本知识凡是对电能的生产、输送、分配和应用能起到切换、控制、调节、检测以及保护等作用的电工器械,均称为电器。

低压电器通常是指在交流1200V及以下、直流1500V及以下的电路中使用的电器。

机床电气控制线路中使用的电器多数属于低压电器。

一、低压电器的分类低压电器是指工作在交流电压 1200V 、直流电压 1500V 以下的各种电器。

生产机械上大多用低压电器。

低压电器种类繁多,按其结构、用途及所控制对象的不同,可以有不同的分类方式。

1 .按用途和控制对象不同,可将低压电器分为配电电器和控制电器。

用于电能的输送和分配的电器称为低压配电电器,这类电器包括刀开关、转换开关、空气断路器和熔断器等。

用于各种控制电路和控制系统的电器称为控制电器,这类电器包括接触器、起动器和各种控制继电器等。

2 .按操作方式不同,可将低压电器分为自动电器和手动电器。

通过电器本身参数变化或外来信号(如电、磁、光、热等)自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器。

常用的自动电器有接触器、继电器等。

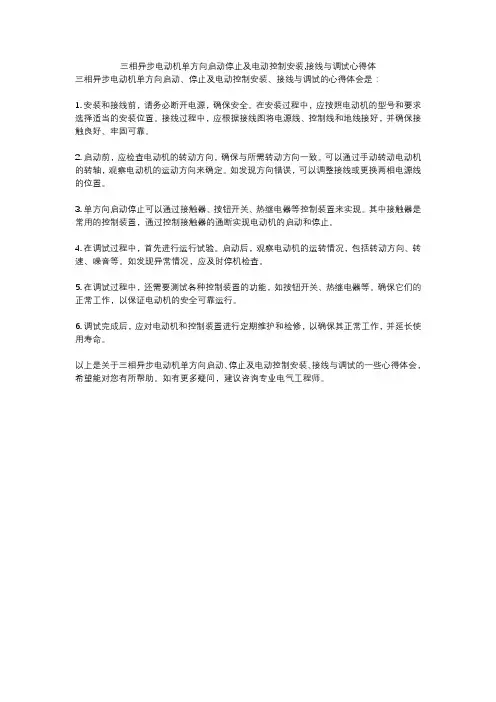

三相异步电动机单方向启动停止及电动控制安装,接线与调试心得体
三相异步电动机单方向启动、停止及电动控制安装、接线与调试的心得体会是：
1. 安装和接线前，请务必断开电源，确保安全。

在安装过程中，应按照电动机的型号和要求选择适当的安装位置。

接线过程中，应根据接线图将电源线、控制线和地线接好，并确保接触良好、牢固可靠。

2. 启动前，应检查电动机的转动方向，确保与所需转动方向一致。

可以通过手动转动电动机的转轴，观察电动机的运动方向来确定。

如发现方向错误，可以调整接线或更换两相电源线的位置。

3. 单方向启动停止可以通过接触器、按钮开关、热继电器等控制装置来实现。

其中接触器是常用的控制装置，通过控制接触器的通断实现电动机的启动和停止。

4. 在调试过程中，首先进行运行试验。

启动后，观察电动机的运转情况，包括转动方向、转速、噪音等。

如发现异常情况，应及时停机检查。

5. 在调试过程中，还需要测试各种控制装置的功能，如按钮开关、热继电器等。

确保它们的正常工作，以保证电动机的安全可靠运行。

6. 调试完成后，应对电动机和控制装置进行定期维护和检修，以确保其正常工作，并延长使用寿命。

以上是关于三相异步电动机单方向启动、停止及电动控制安装、接线与调试的一些心得体会，希望能对您有所帮助。

如有更多疑问，建议咨询专业电气工程师。

项目四三相交流异步电动机及其控制线路[项目概述]现代各种生产机械都广泛使用电动机来驱动。

根据产生或使用电能种类的不同，旋转的电磁机械可分为直流电机和交流电机两大类。

交流电机可分为异步电机和同步两种。

异步电机主要作为电动机使用。

异步电动机又有单相和三相两种，而三相异步电动机又分笼型和绕线式。

三相异步电动机是所有电动机中应用最广泛的一种。

据有关资料统计，现在电网中的电能2/3以上是由三相异步电动机消耗的，而且工业越发达，现代化程度越高，其比例也越大。

三相异步电动机具有结构简单、工作可靠、价格低廉、维修方便、效率较高、体积小、重量轻等一系列优点，应用非常广泛。

例如:普通机床、起重机、生产线、鼓风机、水泵以及各种农副产品的加工机械等。

以农村中常见抽水机（水泵）为例，它的主传动设备就是一台三相异步电动机，为了完成水泵的运行，增加了外围的电气控制线路，这就是一个典型的三相异步电动机的电气控制电路。

下图是农村中常用的抽水机电气原理图，它由主电路和控制电路两部分组成。

图 4-1抽水机的电气原理图通过以上对电路的分析可知水泵的工作情况：先是KM1通电，电动机串入电阻R起动，这时R上有一定电压降，使加到定子绕组端的电压降低，从而限制起动电流使之在允许范围之内。

经过一定时间后，KM2通电，再将电动机直接与电源接通，使电动机在额定电压下正常运转。

电动机进入正常运转后， KM1和KT都不起作用了，故让它们断电释放，以节约用电。

这是一种简单的降压起动方法，缺点是起动时电阻R上要消耗一定电能，所以常用于不经常起动停止的场合。

通过此例可以看出，很多机械设备的动力传动都来自三相异步电动机，再配合相应的电气控制线路，就可以制造出各种功能的机械设备。

这里就必须学习三相异步电动机的相关知识以及三相异步电动机的启动、运行控制、制动、调速的知识。

4．1 三相异步电动机的工作原理三相异步电动机的定子绕组是一个空间位置对称的三相绕组，如果在定子绕组通入三相对称的交流电流，就会在电动机内部建立起一个恒速旋转的磁场，称为旋转磁场，它是异步电动机工作的基本条件。

三相异步电动机基本控制线路的安装与调试1、概述三相异步电动机又称为交流异步电动机，是电机中应用最为广泛的一种。

它的结构相对简单，而且可靠性高，使用寿命较长，动力性能稳定，维护保养难度低。

在实际生产线中，三相异步电动机常常用于驱动机器设备、输送带、各种机床和冷气机组等场景。

而基本控制线路则是三相异步电动机控制的核心所在，本文将对三相异步电动机基本控制线路的安装与调试进行详细介绍。

2、安装前需要准备的工具和材料工具：•六角扳手•扳手•螺丝刀•绝缘刀•电笔•手电钻•石膏板钻头•钳子材料：•弯头和直角三通•电动机•屏蔽线缆•安装板•开关•电源线•连接线•螺丝和螺栓3、安装步骤3.1 安装板的安装首先需要准备好安装板，此处建议使用金属材料制成的安装板，如不得已使用塑料安装板，需保证稳固可靠。

确定安装板的位置，选择合适的位置将安装板固定。

此处需要注意安装板不能倾斜，如条件允许建议使用水平仪来检测安装板是否与地面平行。

3.2 电动机的安装安装前需要先检查电动机，确保电线够长，没有损坏并且正常工作。

将电动机放置到安装板上慢慢调整位置直到电动机与安装板上的孔对齐，安装螺钉将电动机固定在安装板上。

3.3 连接电源在连接电源线之前，需要注意电动机负载电流不能超过进线保护器的额定电流，否则会造成保护器的跳闸，造成机器停机。

将电源线插入电动机中，连接好电源线之后，应将电源合闸开启。

3.4 连接控制线路在连接控制线路前，首先需要关闭电源开关，并且将电源线拔掉，防止误触开关。

根据电动机的控制图，正确连接电动机的三个相线和接地线，连接好线之后拉紧电线，然后用绝缘胶带将电线缠绕，避免翻转和受损。

在安装控制电线时，需要仔细核对每个连接点的方向和颜色，当正确连接好每个端点后再通电启动电机。

3.5 启动机器将电源线插入电动机上，然后将电源合闸，向前推开机器的启动按钮。

机器应该开始运行，并保持顺畅、稳定的运转。

4、调试步骤4.1 加载电机在常规操作模式中，机器本身仅具有最小的电流流过式，这与机器运转所需的最佳电流完全不同。

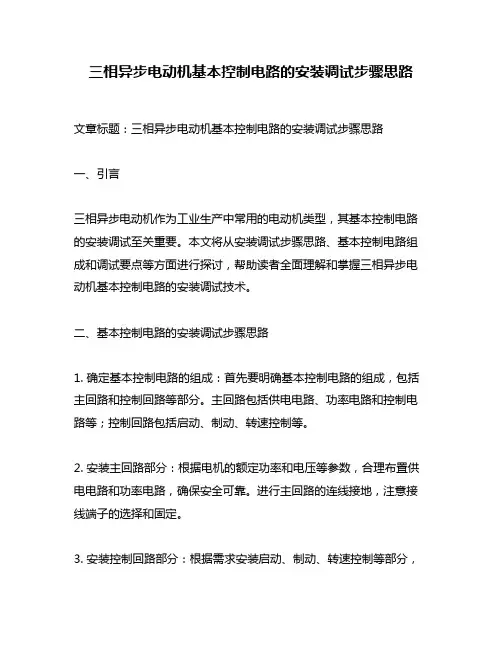

三相异步电动机基本控制电路的安装调试步骤思路文章标题：三相异步电动机基本控制电路的安装调试步骤思路一、引言三相异步电动机作为工业生产中常用的电动机类型，其基本控制电路的安装调试至关重要。

本文将从安装调试步骤思路、基本控制电路组成和调试要点等方面进行探讨，帮助读者全面理解和掌握三相异步电动机基本控制电路的安装调试技术。

二、基本控制电路的安装调试步骤思路1. 确定基本控制电路的组成：首先要明确基本控制电路的组成，包括主回路和控制回路等部分。

主回路包括供电电路、功率电路和控制电路等；控制回路包括启动、制动、转速控制等。

2. 安装主回路部分：根据电机的额定功率和电压等参数，合理布置供电电路和功率电路，确保安全可靠。

进行主回路的连线接地，注意接线端子的选择和固定。

3. 安装控制回路部分：根据需求安装启动、制动、转速控制等部分，保证控制信号的准确传递和执行。

4. 调试整体回路：安装完成后，进行整体的调试，保证各部分协调工作，逐步排除可能存在的故障，确保整套控制电路的正常工作。

5. 安全检测和保护装置：最后进行安全检测和保护装置的设定，确保电机在运行中出现异常时能够及时保护。

三、基本控制电路组成和调试要点1. 主回路组成：主回路主要包括供电电路和功率电路，供电电路负责将电源导向电机，功率电路负责实现电机的正反转和启动制动等功能。

2. 控制回路组成：控制回路包括启动、制动、转速控制等部分，通过各种传感器和执行器来实现对电机的控制。

3. 调试要点：在调试过程中，要注意各部分回路之间的连线接地，确保接线端子紧固可靠，避免接触不良或短路等问题。

四、个人观点与理解对于三相异步电动机基本控制电路的安装调试，我认为重要的是在安装前要充分了解电机的技术要求和相关标准，确保安装调试的实施符合要求。

另外，在整套控制电路的调试过程中，要耐心细致地进行检查和排查，保证整体电路的正常工作。

合理设置保护装置，确保电机在运行中的安全可靠性。

淮海技师学院教案编号：SHJD—508—14 版本号：A/0 流水号：授课日期班级13机电3+213机电2课题：任务7 安装和调试三相异步电动机顺序启动、顺序停转控制线路1教学目的、要求：1、能阅读三相异步电动机顺序启动、顺序停转控制电路图、接线图和布置图2、理解三相异步电动机顺序启动、顺序停转控制的控制原理教学重点：三相异步电动机顺序启动、顺序停转控制电路的原理、安装及调试教学难点：三相异步电动机顺序启动、顺序停转控制电路的安装及调试授课方法：引导法、讲授法、演示法、练习法教学参考及教具（含电教设备）：接线板板书设计：一、三相异步电动机两台电动机顺序启动控制原理图二、安装步骤三、绘制接线图注：要求以一块黑板的版面来进行板书设计教案纸教学过程学生活动学时分配复习：1、双重联锁正反转控制电路与接触器联锁正反转操作方式有何不同？2、电动机的保护有哪些？各靠什么来实现？任务引入在生产中经常需要两台电动机M1、M2实现顺序启动、顺序停转控制，那么如何解决这个问题呢？今天我们就来学习两台电动机M1、M2实现顺序启动、顺序停转控制线路的设计、原理。

知识链接一、三相异步电动机顺序启动、顺序停止控制原理在装有多台电动机的生产机械上，各台电动机所起的作用是不同的，有时需按一定的顺序启动或停止，才能保证操作过程的合理和工作的安全可靠。

像这种要求多台电动机的启动或停止必须按一定的先后顺序来完成的控制方式，称为电动机的顺序控制。

顺序控制的电气原理图如图所示。

三相异步电动机顺序启动、顺序停止控制原理学生回答老师的提问学生在教师的引导下设计电路，重点讨论思考如何实现顺序启动，顺序停止？5min2min20min教案纸工作原理分析：先合上电源开关QF。

由于在SB12停止按钮两端并联一个接触器KM2的常开辅助触头（线号为1、2），所以只有先使接触器KM2线圈失电，即电动机M2停止，同时KM2常开辅助触头断开，然后才能按SB12达到断开接触器KM1线圈电源的目的，使电动机M1停止。
