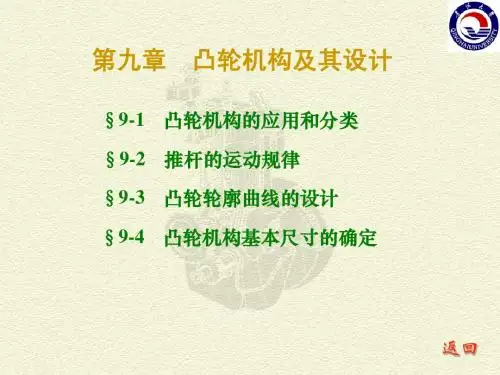

第九章凸轮机构及其设计
- 格式:ppt
- 大小:555.50 KB
- 文档页数:22

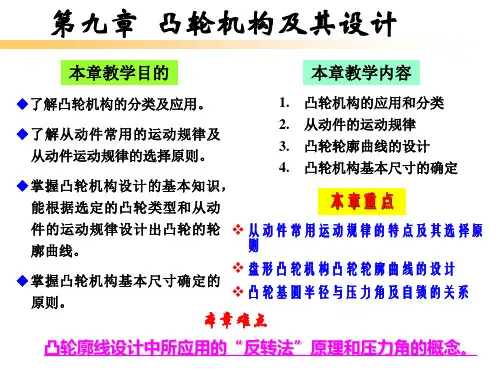

第九章凸轮机构及其设计第一节凸轮机构的应用、特点及分类1.凸轮机构的应用在各种机械,特别是自动机械和自动控制装置中,广泛地应用着各种形式的凸轮机构。
例1内燃机的配气机构当凸轮回转时,其轮廓将迫使推杆作往复摆动,从而使气阀开启或关闭(关闭是借弹簧的作用),以控制可燃物质在适当的时间进入气缸或排出废气。
至于气阀开启和关闭时间的长短及其速度和加速度的变化规律,则取决于凸轮轮廓曲线的形状。
例2自动机床的进刀机构当具有凹槽的圆柱凸轮回转时,其凹槽的侧面通过嵌于凹槽中的滚子迫使推杆绕其轴作往复摆动,从而控制刀架的进刀和退刀运动。
至于进刀和退刀的运动规律如何,则决定于凹槽曲线的形状。
2.凸轮机构及其特点(1)凸轮机构的组成凸轮是一个具有曲线轮廓或凹槽的构件。
凸轮通常作等速转动,但也有作往复摆动或移动的。
推杆是被凸轮直接推动的构件。
因为在凸轮机构中推杆多是从动件,故又常称其为从动件。
凸轮机构就是由凸轮、推杆和机架三个主要构件所组成的高副机构。
(2)凸轮机构的特点1)优点:只要适当地设计出凸轮的轮廓曲线,就可以使推杆得到各种预期的运动规律,而且机构简单紧凑。
2)缺点:凸轮廓线与推杆之间为点、线接触,易磨损,所以凸轮机构多用在传力不大的场合。
3.凸轮机构的分类凸轮机构的类型很多,常就凸轮和推杆的形状及其运动形式的不同来分类。
(1)按凸轮的形状分1)盘形凸轮(移动凸轮)2)圆柱凸轮盘形凸轮是一个具有变化向径的盘形构件绕固定轴线回转。
移动凸轮可看作是转轴在无穷远处的盘形凸轮的一部分,它作往复直线移动。
圆柱凸轮是一个在圆柱面上开有曲线凹槽,或是在圆柱端面上作出曲线轮廓的构件,它可看作是将移动凸轮卷于圆柱体上形成的。
盘形凸轮机构和移动凸轮机构为平面凸轮机构,而圆柱凸轮机构是一种空间凸轮机构。
盘形凸轮机构的结构比较简单,应用也最广泛,但其推杆的行程不能太大,否则将使凸轮的尺寸过大。
(2)按推杆的形状分1)尖顶推杆。
这种推杆的构造最简单,但易磨损,所以只适用于作用力不大和速度较低的场合(如用于仪表等机构中)。
第九章凸轮机构及其设计1 什么是凸轮的理论轮廓曲线、实际轮廓曲线?两者之间有什么关系?2 在凸轮机构设计中有哪几种常用的从动件运动规律?这些运动规律各有什么特点以及适用场合?在选择从动件运动规律时应考虑哪些主要因素?3 发生刚性冲击的凸轮机构,其运动线图上有什么特征?如发生柔性冲击时又有什么特征?4 用反转法设计盘形凸轮的廓线时,应注意哪些问题?移动从动件盘形凸轮机构和摆动从动件盘形凸轮机构的设计方法各有什么特点?4 何谓凸轮机构的“失真”现象?失真现象在什么情况下发生?如何避免失真现象的发生?6 一凸轮机构滚子从动件已损坏,要调换一个新的滚子从动件,但没有与原尺寸相同的滚子。
试问用该不同尺寸的滚子行吗?为什么?7 何谓凸轮机构的压力角?其在凸轮机构的设计中有何重要意义?一般是怎样处理的?8 设计直动推杆盘形凸轮机构时,在推杆运动规律不变的条件下,要减小推程压力角,可采用哪两种措施?9 图中两图均为工作廓线为圆的偏心凸轮机构,试分别指出它们的理论廓线是圆还是非圆,运动规律是否相同。
10 凸轮机构从动件按余弦加速度规律运动时,在运动开始和终止的位置,有突变,会产生冲击。
11根据从动件凸轮廓线保持接触方法的不同,凸轮机构可分为力封闭和几何形状封闭两大类型。
写出两种几何形状封闭的凸轮机构和。
12为了使凸轮廓面与从动件底面始终保持接触,可以利用,,或依靠凸轮上的来实现。
13 凸轮机构的主要优点为,主要缺点为。
14为减小凸轮机构的推程压力角,可将从动杆由对心改为偏置,正确的偏置方向是将从动杆偏在凸轮转动中心的侧。
15凸轮机构的从动件按等加速等减速运动规律运动,在运动过程中,将发生突变,从而引起冲击。
16 当凸轮机构的最大压力角超过许用压力角时,可采取以下措施来减小压力角。
17凸轮基圆半径是从到的最短距离。
18平底垂直于导路的直动杆盘形凸轮机构,其压力角等于。
19在凸轮机构推杆的四种常用运动规律中,运动规律有刚性冲击;运动规律有柔性冲击;运动规律无冲击。
