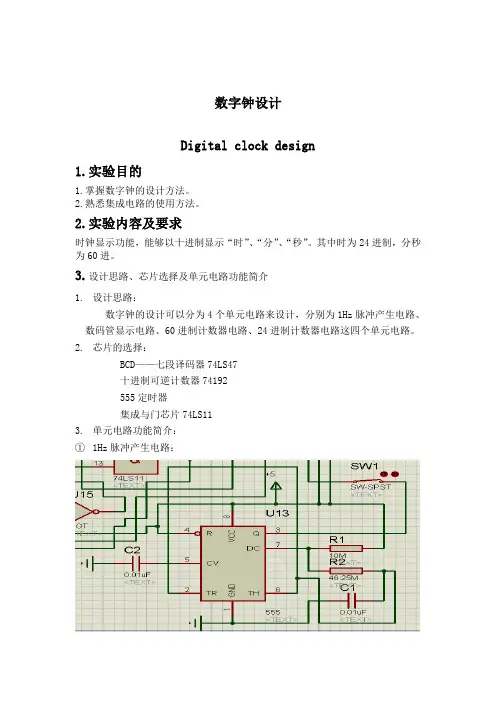

数字钟设计(带仿真和连接图)

数字钟设计Digital clock design1.实验目的1.掌握数字钟的设计方法。

2.熟悉集成电路的使用方法。

2.实验内容及要求时钟显示功能，能够以十进制显示“时”、“分”、“秒”。

其中时为24进制，分秒为60进。

3.设计思路、芯片选择及单元电路功能简介1.设计思路：数字钟的设计可以分为4个单元电路来设计，分别为1Hz脉冲产生电路、数码管显示电路、60进制计数器电路、24进制计数器电路这四个单元电路。

2.芯片的选择：BCD——七段译码器74LS47十进制可逆计数器74192555定时器集成与门芯片74LS113.单元电路功能简介：①1Hz脉冲产生电路：图1 1Hz脉冲产生电路该单元电路是用由555定时器构成的多谐振荡器来产生的1HZ方波的电路，其中考虑到电路的“延时”效应，该电路产生的方波的频率并不是标准的1HZ方波，而是频率稍大于1Hz的方波。

它是为整个电路提供时钟源的，它的输出脉冲提供给秒单元电路的低位计数芯片。

②数码管显示电路：图2数码管显示电路该单元电路是用来显示一位数字的电路，它由一块数码管和一块数码管驱动芯片组成，它的输入信号由计数器提供。

③60进制计数器电路：图3 60进制计数器电路该单元电路由两片74LS192可逆计数器芯片、一个三输入与非门和一个非门构成的60进制计数器电路，它是为秒显示和分显示电路提供驱动信号的单元电路。

④24进制计数器电路：图4 24进制计数器电路该单元电路是由两片74LS192可逆计数器芯片和一个与门构成的24进制计数器电路，它的低位脉冲信号由分钟计数器单元电路的进位信号提供，它为小时显示电路提供驱动信号。

4.总电路图图5 总电路图5.仿真效果1.在接通电源之前，应保持开关SW1断开且SW2闭合，如下图所示：图6 SW1和SW2状态（1）2.接通电源后应先断开开关SW2，保持开关SW1断开状态不变，如下图所示：图7 SW1和SW2状态（2）3.在做完第二步之后，应保持开关SW2断开状态不变，闭合开关SW1，如下图所示：图8 SW1和SW2状态（3）在执行完以上三步之后，就是仿真的正确结果了，如下图所示：图9 总的运行效果6.实验结论在本次实验中，对于74LS192可逆计数器芯片来说，它本是十进制计数器，若用它构成六进制计数器，据理论知识，仅需要将它的输出端Q1和Q2端通过一个与门后反馈到清零端CR即可。

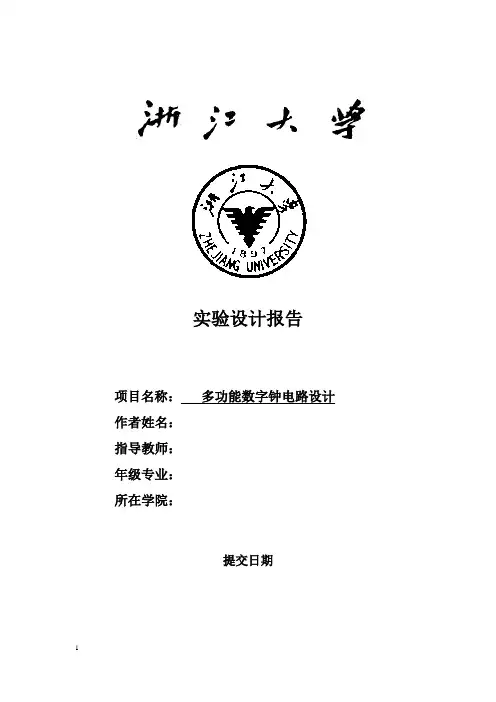

实验设计报告项目名称：多功能数字钟电路设计作者姓名：指导教师：年级专业：所在学院：提交日期摘要20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。

现代生活的人们越来越重视起了时间观念，可以说是时间和金钱划上了等号。

对于那些对时间把握非常严格和准确的人或事来说，时间的不准确会带来非常大的麻烦，所以以数码管为显示器的时钟比指针式的时钟表现出了很大的优势。

数码管显示的时间简单明了而且读数快、时间准确显示到秒。

而机械式的依赖于机械震荡器，可能会导致误差。

数字钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。

数字钟的精度、稳定度远远超过老式机械钟。

在这次设计中，我们采用LED数码管显示时、分、秒，以24小时计时方式，根据数码管动态显示原理来进行显示，用12MHz的晶振产生振荡脉冲，定时器计数。

在此次设计中，电路具有显示时间的其本功能，还可以实现对时间的调整。

数字钟以其小巧，价格低廉，走时精度高，使用方便，功能多，便于集成化而受广大消费的喜爱，因此得到了广泛的使用。

数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。

因此，我们此次设计与制做数字钟就是为了了解数字钟的原理，从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。

且由于数字钟包括组合逻辑电路和时叙电路。

通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。

目录第一章：设计要求 (1)第二章：方案论证 (2)第三章：单元电路设计与计算 (13)第四章：软件设计 (20)第五章：系统测试 (36)第六章：结论 (38)参考文献 (39)附录 (40)第一章：设计要求1.1 基本要求1.1.1 时钟功能设计一个具有时、分、秒计时的数字钟电路，计时采用24小时制。

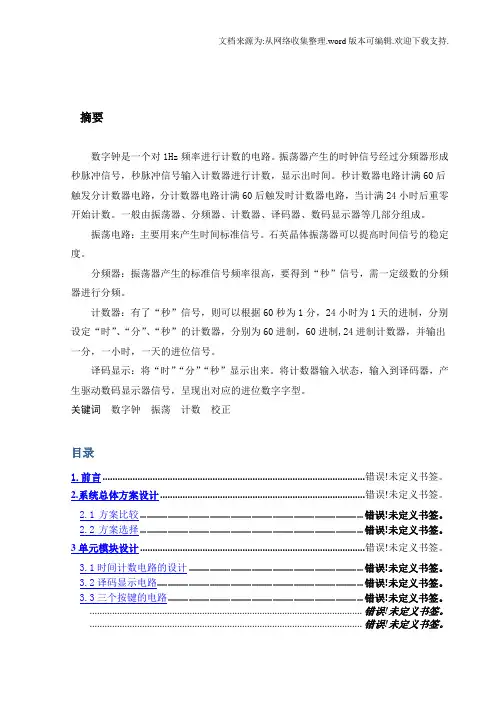

摘要数字钟是一个对1Hz频率进行计数的电路。

振荡器产生的时钟信号经过分频器形成秒脉冲信号，秒脉冲信号输入计数器进行计数，显示出时间。

秒计数器电路计满60后触发分计数器电路，分计数器电路计满60后触发时计数器电路，当计满24小时后重零开始计数。

一般由振荡器、分频器、计数器、译码器、数码显示器等几部分组成。

振荡电路：主要用来产生时间标准信号。

石英晶体振荡器可以提高时间信号的稳定度。

分频器：振荡器产生的标准信号频率很高，要得到“秒”信号，需一定级数的分频器进行分频。

计数器：有了“秒”信号，则可以根据60秒为1分，24小时为1天的进制，分别设定“时”、“分”、“秒”的计数器，分别为60进制，60进制,24进制计数器，并输出一分，一小时，一天的进位信号。

译码显示：将“时”“分”“秒”显示出来。

将计数器输入状态，输入到译码器，产生驱动数码显示器信号，呈现出对应的进位数字字型。

关键词数字钟振荡计数校正目录1.前言 ......................................................................................................... 错误!未定义书签。

2.系统总体方案设计 .................................................................................. 错误!未定义书签。

2.1方案比较 .......................................................................................................... 错误!未定义书签。

2.2方案选择 .......................................................................................................... 错误!未定义书签。

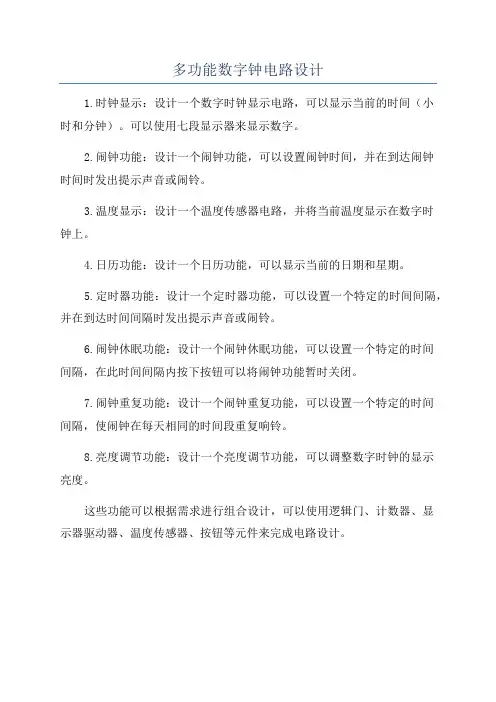

多功能数字钟电路设计
1.时钟显示：设计一个数字时钟显示电路，可以显示当前的时间（小
时和分钟）。

可以使用七段显示器来显示数字。

2.闹钟功能：设计一个闹钟功能，可以设置闹钟时间，并在到达闹钟
时间时发出提示声音或闹铃。

3.温度显示：设计一个温度传感器电路，并将当前温度显示在数字时
钟上。

4.日历功能：设计一个日历功能，可以显示当前的日期和星期。

5.定时器功能：设计一个定时器功能，可以设置一个特定的时间间隔，并在到达时间间隔时发出提示声音或闹铃。

6.闹钟休眠功能：设计一个闹钟休眠功能，可以设置一个特定的时间
间隔，在此时间间隔内按下按钮可以将闹钟功能暂时关闭。

7.闹钟重复功能：设计一个闹钟重复功能，可以设置一个特定的时间
间隔，使闹钟在每天相同的时间段重复响铃。

8.亮度调节功能：设计一个亮度调节功能，可以调整数字时钟的显示
亮度。

这些功能可以根据需求进行组合设计，可以使用逻辑门、计数器、显
示器驱动器、温度传感器、按钮等元件来完成电路设计。

数字钟原理框图
数字钟系统构成
1、数字钟的构成：振荡器、分频器、计数器、译码器、显示器等几部分
2、数字钟的时、分、秒实际上就是由一个24进制计数器（00-23），两个60进制计数器（00-59）级联构成。

设计数字钟实际上就是计数器的级联。

3、60进制计数器的设计
4、24进制计数器的设计
5、计数器的级联设计
（二）、数字钟设计要点：EWB软件本身提供任意频率的时钟，因此振荡器、分频器不需设计；
另外EWB软件也带有内置译码驱动的数码管，故此译码器和显示器也不需设计。

这样，数字钟的设计实际上就是设计如下图的计数器
EWB软件本身提供任意频率的时钟，因此振荡器、分频器不需设计；
另外EWB软件也带有内置译码驱动的数码管，故此译码器和显示器也不需设计。

这样，数字钟的设计实际上就是设计如下图的计数器.
（三）、芯片选型由于24进制、60进制计数器均由集成计数器级联构成，且都包含有基本的十进制计数器，从设计简便考虑，芯片选择同步十进制计数器74LS160。

（四）、计数器电路
计数器级联时的时钟构成方式可以采用同步时钟，也可以采用异步时钟，这里给出的参考图采用了异步时钟，详图见后页。

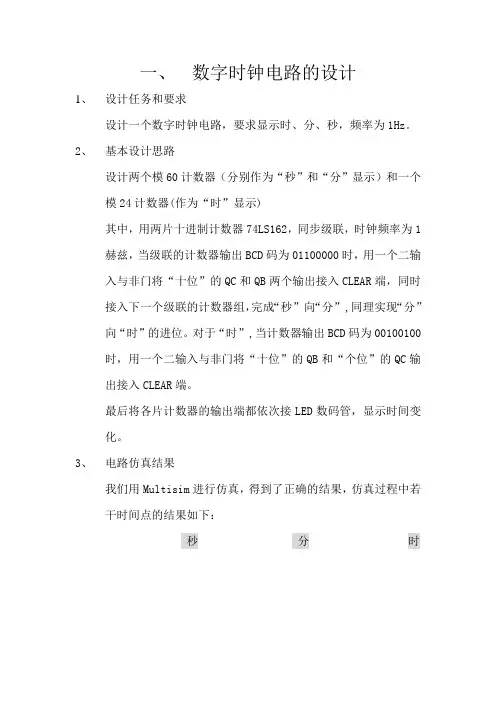

一、数字时钟电路的设计
1、设计任务和要求
设计一个数字时钟电路，要求显示时、分、秒，频率为1Hz。

2、基本设计思路
设计两个模60计数器（分别作为“秒”和“分”显示）和一个
模24计数器(作为“时”显示)
其中，用两片十进制计数器74LS162，同步级联，时钟频率为1
赫兹，当级联的计数器输出BCD码为01100000时，用一个二输
入与非门将“十位”的QC和QB两个输出接入CLEAR端，同时
接入下一个级联的计数器组，完成“秒”向“分”,同理实现“分”
向“时”的进位。

对于“时”,当计数器输出BCD码为00100100
时，用一个二输入与非门将“十位”的QB和“个位”的QC输
出接入CLEAR端。

最后将各片计数器的输出端都依次接LED数码管，显示时间变
化。

3、电路仿真结果
我们用Multisim进行仿真，得到了正确的结果，仿真过程中若
干时间点的结果如下：
秒分时
秒分时。

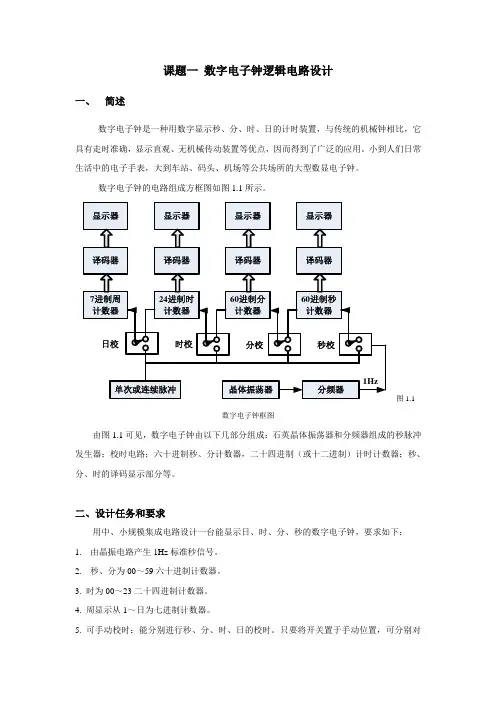

课题一数字电子钟逻辑电路设计一、简述数字电子钟是一种用数字显示秒、分、时、日的计时装置，与传统的机械钟相比，它具有走时准确，显示直观、无机械传动装置等优点，因而得到了广泛的应用。

小到人们日常生活中的电子手表，大到车站、码头、机场等公共场所的大型数显电子钟。

数字电子钟的电路组成方框图如图1.1所示。

图1.1数字电子钟框图由图1.1可见，数字电子钟由以下几部分组成：石英晶体振荡器和分频器组成的秒脉冲发生器；校时电路；六十进制秒、分计数器，二十四进制（或十二进制）计时计数器；秒、分、时的译码显示部分等。

二、设计任务和要求用中、小规模集成电路设计一台能显示日、时、分、秒的数字电子钟，要求如下：1.由晶振电路产生1Hz标准秒信号。

2.秒、分为00～59六十进制计数器。

3. 时为00～23二十四进制计数器。

4. 周显示从1～日为七进制计数器。

5. 可手动校时：能分别进行秒、分、时、日的校时。

只要将开关置于手动位置，可分别对秒、分、时、日进行手动脉冲输入调整或连续脉冲输入的校正。

6. 整点报时。

整点报时电路要求在每个整点前呜叫五次低音（500Hz ），整点时再呜叫一次高音（1000Hz ）。

三、可选用器材1. 通用实验底板2. 直流稳压电源3. 集成电路：CD4060、74LS74、74LS161、74LS248及门电路4. 晶振：32768 Hz5. 电容：100μF/16V 、22pF 、3～22pF 之间6. 电阻：200Ω、10K Ω、22M Ω7. 电位器：2.2K Ω或4.7K Ω8. 数显：共阴显示器LC5011-119. 开关：单次按键 10. 三极管：8050 11. 喇叭：1 W /4，8Ω四、设计方案提示根据设计任务和要求，对照数字电子钟的框图，可以分以下几部分进行模块化设计。

1. 秒脉冲发生器脉冲发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，通常用晶体振荡器发出的脉冲经过整形、分频获得1Hz 的秒脉冲。

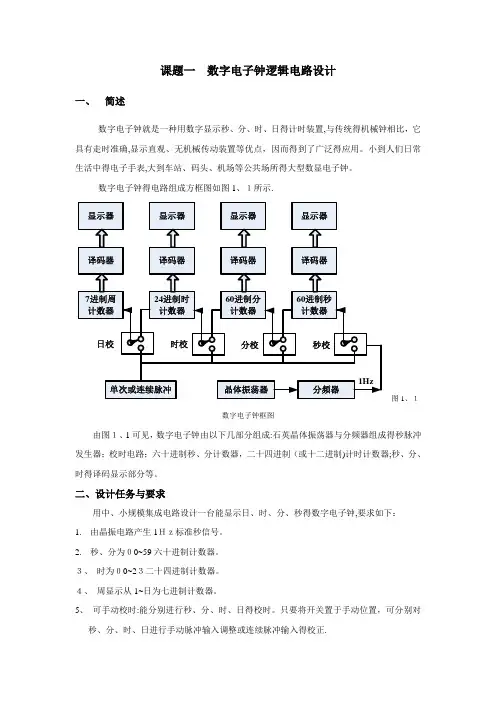

课题一数字电子钟逻辑电路设计一、简述数字电子钟就是一种用数字显示秒、分、时、日得计时装置,与传统得机械钟相比，它具有走时准确,显示直观、无机械传动装置等优点，因而得到了广泛得应用。

小到人们日常生活中得电子手表,大到车站、码头、机场等公共场所得大型数显电子钟。

数字电子钟得电路组成方框图如图1、１所示.图1、１数字电子钟框图由图１、1可见，数字电子钟由以下几部分组成:石英晶体振荡器与分频器组成得秒脉冲发生器；校时电路；六十进制秒、分计数器，二十四进制（或十二进制)计时计数器;秒、分、时得译码显示部分等。

二、设计任务与要求用中、小规模集成电路设计一台能显示日、时、分、秒得数字电子钟,要求如下：1.由晶振电路产生1Ｈｚ标准秒信号。

2.秒、分为０0~59六十进制计数器。

３、时为０0~2３二十四进制计数器。

４、周显示从1~日为七进制计数器。

5、可手动校时:能分别进行秒、分、时、日得校时。

只要将开关置于手动位置，可分别对秒、分、时、日进行手动脉冲输入调整或连续脉冲输入得校正.6、 整点报时。

整点报时电路要求在每个整点前呜叫五次低音(500Hz ）,整点时再呜叫一次高音(1０00Ｈz)。

三、可选用器材1、 通用实验底板2、 直流稳压电源3、 集成电路：C Ｄ4060、７4LS7４、74LS １61、7４L Ｓ2４8及门电路4、 晶振:32768 Ｈz5、 电容：１00μＦ／16V 、22pF 、3～2２pF 之间6、 电阻:200Ω、10K Ω、22ＭΩ7、 电位器：2、2K Ω或４、７K Ω8、 数显：共阴显示器L Ｃ５0１１—119、 开关:单次按键 1０、 三极管:８０50 １1、 喇叭：1 W /4，8Ω四、设计方案提示根据设计任务与要求，对照数字电子钟得框图，可以分以下几部分进行模块化设计。

1. 秒脉冲发生器脉冲发生器就是数字钟得核心部分,它得精度与稳定度决定了数字钟得质量，通常用晶体振荡器发出得脉冲经过整形、分频获得1Hz 得秒脉冲.如晶振为32７68 Hz ，通过15次二分频后可获得1H ｚ得脉冲输出，电路图如图1、２所示。

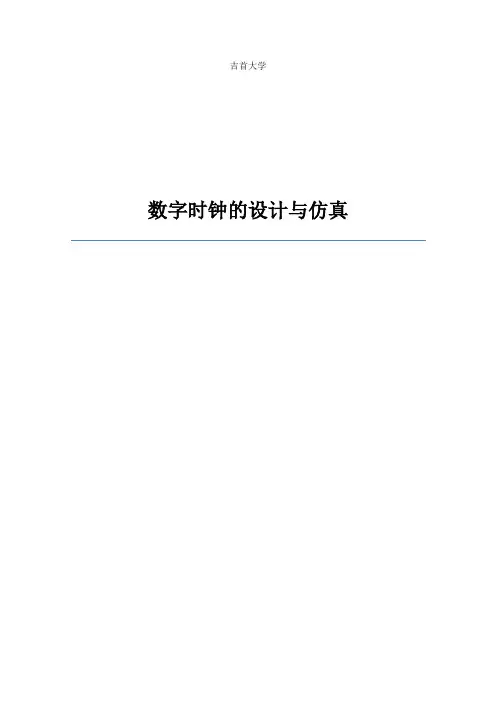

吉首大学数字时钟的设计与仿真目录1．设计要求2. 总电路图及工作原理3.电路组成介绍3.1脉冲形成电路3.2分频电路3.3 60进制计数器及显示电路3.412进制计数器及显示电路3.5 时间设置电路4.电路的测试5. 分析与评价附录：元器件清单1.设计要求本次设计任务是要求用Multisim12.0软件设计一个数字时钟电路，即用数字显示出时间结果。

设计要求如下：(a)以数字形式显示时、分、秒。

(b)小时计时采用12进制的计时方式，分、秒采用60进制的计时方式。

(c)要求能够对时钟进行时间设置。

2. 总电路图及工作原理数字时钟的总电路图如下所示：数字时钟工作原理：数字时钟电路由555振荡发生器、分频器、两个60进制分秒计数器、一个12进制小时计数器以及6个数字显示器组成。

电路工作时由555振荡器产生频率为1000HZ的脉冲，经由三个74LS90D构成的千分频的分频器得到频率为1HZ的脉冲，脉冲输入计数电路(分秒由60进制计数电路计数，小时由12进制计数电路计数),然后将相应数字显示到数字显示器上即所要显示的时间。

另外，时钟的时间设置可以通过三个与单刀双掷开关相连的时钟信号发生器来实现。

电路的设计流程图如下所示3.电路组成介绍3.1脉冲形成电路脉冲形成电路为555计时器组成的振荡电路。

考虑到时钟对精度要求较高，故在时钟电路中由555振荡电路产生频率为1KHz的脉冲信号，然后经过千分频的分频器分频产生1Hz脉冲。

555振荡器的参数确定：T=0.7(R1+R2)C=1ms，f=1/t=1KHZ，故可令R1=1kΩ,R2=10KΩ,C=0.1uF。

(以上设置在实际仿真的时候速度过慢，故在实际仿真中)：脉冲形成电路如下所示3.2分频电路分频电路是三个用十进制计数器74LS90串联而成的千分频的分频器。

分频原理是在74LS90的输出端子中，从低位输入10个脉冲才从高位输出1个脉冲，这样一片74LS90就可以起十分频的作用，三个74LS90串联就构成了千分频的电路，输出的便是1HZ的标准脉冲信号。

目录1绪论 (1)2P r o t e u s软件介绍 (2)3数字钟的原理框图 (4)4电路的设计 (5)4.1主体电路的设计 (5)4.1.1秒脉冲电路的设计 (5)4.1.2计时及状态转换功能的实现 (6)4.1.3译码与显示电路的设计 (8)4.1.4校时电路的设计 (10)4.1.5主体电路图 (11)4.2功能扩展电路的设计 (12)4.2.1定时控制电路的设计 (12)4.2.2整点报时电路的设计 (15)4.3整体电路的设计 (17)5整体电路的仿真 (19)6电路功能测试以及常见问题解决本法 (20)6.1电路功能测试 (20)6.2常见问题解决办法..............................................................................2 0 7元件清单 (21)8心得体会 (22)9参考文献 (23)多功能数字钟的设计1.绪论数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，并且可以实现更多的功能，如：定时控制、整点报时、闹钟、触摸报整点时数等，在现实生活中，各种数字钟已得到了非常广泛的使用。

数字钟的设计方法有许多种，例如,可用中小规模集成电路组成数字钟，也还可以利用单片机来实现数字钟等。

这些方法都各有其特点，其中利用中小规模集成电路组建数字钟，原理简单，但由于集成电路集成度有限，对于需要实现较多功能的电路设计比较复杂，对于制作者焊接和布线有较高的要求。

用单片机实现的电子钟具有结构简单，并便于功能的扩展，但需要涉及到汇编以及C语言编写程序，对设计者有较高的要求。

本次设计为用中小规模集成电路组成数字钟。

2.Proteus软件介绍Proteus软件是一种低投资的电子设计自动化软件，提供可仿真数字和模拟、交流和直流等数千种元器件和多达30多个元件库。

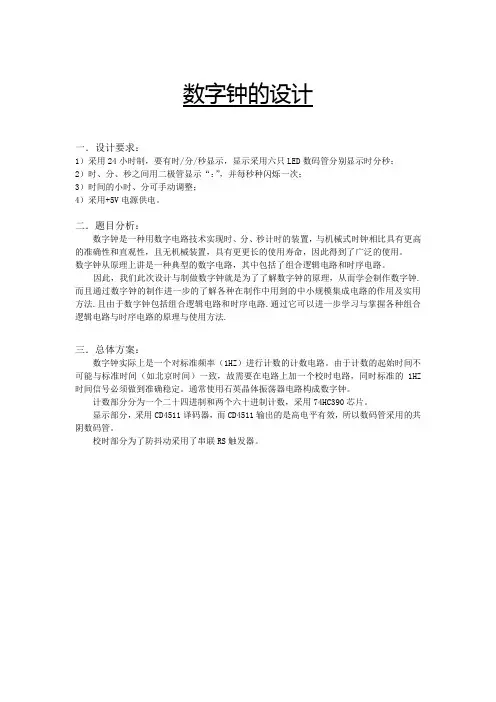

数字钟的设计一．设计要求：1）采用24小时制，要有时/分/秒显示，显示采用六只LED数码管分别显示时分秒；2）时、分、秒之间用二极管显示“：”，并每秒种闪烁一次；3）时间的小时、分可手动调整；4）采用+5V电源供电。

二．题目分析：数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。

数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。

因此，我们此次设计与制做数字钟就是为了了解数字钟的原理，从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法.且由于数字钟包括组合逻辑电路和时序电路.通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法.三．总体方案：数字钟实际上是一个对标准频率（1HZ）进行计数的计数电路。

由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1HZ 时间信号必须做到准确稳定。

通常使用石英晶体振荡器电路构成数字钟。

计数部分分为一个二十四进制和两个六十进制计数，采用74HC390芯片。

显示部分，采用CD4511译码器，而CD4511输出的是高电平有效，所以数码管采用的共阴数码管。

校时部分为了防抖动采用了串联RS触发器。

图1 数字时钟线路原理框图四．原理图设计我们这次做的数字钟总体分为四个部分，晶体振荡部分、计数部分、译码显示部分和校时部分。

图2 数字时钟整体原理图五．各部分定性说明以及定量计算：（一）晶体振荡部分由于要产生稳定的1Hz的脉冲信号，所以选用石英晶体振荡器。

选用的石英晶体振荡器的频率是32768Hz的，故需对其分频。

用CD4060分得2Hz的频率后再用CD4013双D触发器得到1Hz的频率。

原理图如下。

图3 晶体振荡部分原理图振荡部分使用的元器件主要有：1片CD4060，1片CD4013，1个3276Hz的晶体振荡器，1个22兆欧的电阻，1个20Pf和1个30Pf的电容。

数字钟电路图引言数字钟是一种通过电子电路来显示和计时的钟表。

它使用数字显示器来显示时间，并且可以提供准确的时间信号。

本文档将介绍一个基本的数字钟电路图，以帮助理解数字钟的工作原理。

电路图下面是一个基本的数字钟电路图：数字钟电路图数字钟电路图电路图中包含了以下主要组件： - 晶体振荡器：用于产生高精度的时钟信号。

- 分频器：将高频时钟信号分频为较低频率，用于驱动小时、分钟和秒钟的计数。

- 时钟计数器：用于计算当前的小时、分钟和秒钟。

- 数码管显示器：用于显示当前的小时、分钟和秒钟。

工作原理数字钟电路的工作原理如下：1.晶体振荡器产生高精度的时钟信号，并将其送入分频器。

2.分频器将高频时钟信号分频为较低频率，并将其送入时钟计数器。

分频器通常可以通过设置来调整分频比，以满足不同的计时需求。

3.时钟计数器按照设定的分频比进行计数。

通常，分频器的输出会触发时钟计数器进行加一操作。

4.当时钟计数器的值达到预设的上限时，它会从零重新开始计数，并触发下一个级别的计数器进行加一操作。

5.数码管显示器接收来自时钟计数器的计数值，并将其转换为相应的数字进行显示。

注意事项在设计和构建数字钟电路时，有一些注意事项需要注意：1.选择适当的晶体振荡器和分频器以确保精确的时间计算和显示。

2.使用适当的逻辑门和电路元件来实现分频和计数功能。

3.确保电路的电源稳定，以免影响时钟信号的准确性。

4.考虑使用按键或旋钮等控件来调整时间和设置闹铃等功能。

结论数字钟是一种使用电子电路来显示和计时的钟表。

本文介绍了一个基本的数字钟电路图，以帮助理解数字钟的工作原理。

通过选择合适的电路元件和配置参数，可以设计和构建各种不同功能和精度的数字钟。

希望这篇文档对理解数字钟的工作原理有所帮助。

参考文献•参考文献 1•参考文献 2以上是一个基本的数字钟电路图的Markdown文档。

你可以根据需要对文档进行编辑和扩充。

多功能数字钟电路设计
多功能数字钟电路可以用来显示时间、日期、闹钟和定时器等功能。

下面是一个简单的多功能数字钟电路设计，它基于CD4511七段译码器和CD4543 BCD-七段译码器。

1. 时间显示功能
为了显示时间，我们需要使用CD4543 BCD-七段译码器。

该译码器接收来自实时时钟（RTC）模块的BCD编码输出。

RTC模块可以用来跟踪时间和日期，它通常包括一个晶体振荡器、计数器和存储器。

BCD 编码输出通过CD4543译码器转换为七段LED显示。

2. 日期显示功能
类似于时间显示功能，日期显示也需要使用RTC模块。

RTC模块可以提供年份、月份和日期的BCD编码输出。

这些编码输出通过CD4543译码器转换为七段LED显示。

3. 闹钟功能
闹钟功能可以通过计时器和比较器实现。

我们可以使用555定时器作
为计时器，它可以生成一个固定的时间间隔。

然后，我们可以使用一个比较器来比较当前时间和闹钟时间。

如果它们匹配，闹钟就会响起。

4. 定时器功能
定时器功能可以通过555定时器来实现。

我们可以设置计时器的时间间隔，并使用CD4511七段译码器来显示剩余时间。

当定时器完成计时时，它可以触发一个报警器或执行其他操作。

总之，多功能数字钟电路可以实现时间、日期、闹钟和定时器等多种功能。

这些功能可以通过RTC模块、CD4511七段译码器、CD4543 BCD-七段译码器和555定时器等元件来实现。

课程设计报告题目数字钟-数电课程设计2011-2012 第一学期班级姓名学号指导教师单位年月日前言20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。

时间对人们来说总是那么宝贵，工作的忙碌性和繁杂性容易使人忘记当前的时间。

忘记了要做的事情，当事情不是很重要的时候，这种遗忘无伤大雅。

但是，一旦重要事情，一时的耽误可能酿成大祸。

例如，许多火灾都是由于人们一时忘记了关闭煤气或是忘记充电时间。

尤其在医院，每次护士都会给病人作皮试，测试病人是否对药物过敏。

注射后，一般等待5分钟，一旦超时，所作的皮试试验就会无效。

手表当然是一个好的选择，但是，随着接受皮试的人数增加，到底是哪个人的皮试到时间却难以判断。

所以，要制作一个定时系统。

随时提醒这些容易忘记时间的人。

钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。

诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、定时启闭电路、定时开关烘箱、通断动力设备，甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。

因此，研究数字钟及扩大其应用，有着非常现实的意义。

目录一、设计目的................................................................................................................................... - 2 -二、设计要求 ................................................................................................................................ - 3 -2.1设计指标 (3)2.2设计要求 (3)2.3制作要求 (3)2.4编写设计报告 (3)三、各单元电路设计 .................................................................................................................... - 4 -3.1工作原理 (4)3.2原理框图 (4)3.3振荡器 (5)3.3.1由石英晶体振荡器构成的1HZ秒脉冲信号 .................................................................. - 5 -3.4时间计数器电路 (6)3.4.1秒计数器的设计.............................................................................................................. - 6 -3.4.2分计数器的设计.............................................................................................................. - 7 -3.4.3时计数器电路.................................................................................................................. - 8 -3.5译码驱动及显示单元的设计 (9)3.6校时电路 (9)3.7整点报时电路 (10)3.7.1 论证............................................................................................................................. - 10 -3.7.2 实现............................................................................................................................. - 10 -四、总电路设计 .......................................................................................................................... - 12 -五、元件清单 .............................................................................................................................. - 12 -六、课程设计体会 ...................................................................................................................... - 13 -七、参考文献 .............................................................................................................................. - 14 -一、设计目的1、熟悉集成电路的引脚安排；2、掌握各芯片的逻辑功能及使用方法；3、了解数字钟的组成及工作原理；4、熟悉数字钟的设计与制作；5、熟悉Protel99 SE软件的操作；二、设计要求2.1设计指标时间以24小时为一个周期；能显示时，分，秒；有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间；计时过程具有报时功能，当时间到达整点前10秒进行蜂鸣报时；为了保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号。

数字电子技术课程设计报告题目：数字钟的设计与制作专业：电气本一班学号：姓名：指导教师：时间：一、设计内容数字钟设计技术指标：（1）时间以24小时为周期；（2能够显示时,分,秒;（3）有校时功能,可以分别对时及分进行单独校时,使其校正到标准时间;(4)计时过程具有报时功能,当时间到达整点前5秒进行蜂鸣报时;(5)为了保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号.二、设计时间：第十五、十六周三、设计要求：（1）画出设计的电路原理图；(2) 选择好元器件及给出参数，在原理图中反应出来；（3）并用仿真软件进行模拟电路工作情况；（4）编写课程报告。

摘要数字钟实际上是一个对标准频率（1Hz）进行计数的计数电路。

振荡器产生的时钟信号经过分频器形成秒脉冲信号，秒脉冲信号输入计数器进行计数，并把累计结果以“时”、“分”、“秒”的数字显示出来。

秒计数器电路计满60后触发分计数器电路，分计数器电路计满60后触发时计数器电路，当计满24小时后又开始下一轮的循环计数。

一般由振荡器、分频器、计数器、译码器、数码显示器等几部分组成。

振荡电路：主要用来产生时间标准信号，因为时钟的精度主要取决于时间标准信号的频率及稳定度，所以采用石英晶体振荡器。

分频器：因为振荡器产生的标准信号频率很高，要是要得到“秒”信号，需一定级数的分频器进行分频。

计数器：有了“秒”信号，则可以根据60秒为1分，24小时为1天的进制，分别设定“时”、“分”、“秒”的计数器，分别为60进制，60进制,24进制计数器，并输出一分，一小时，一天的进位信号。

译码显示：将“时”“分”“秒”显示出来。

将计数器输入状态，输入到译码器，产生驱动数码显示器信号，呈现出对应的进位数字字型。

由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路可以对分和时进行校时。

另外，计时过程要具有报时功能，当时间到达整点前10秒开始，蜂鸣器1秒响1秒停地响5次。
