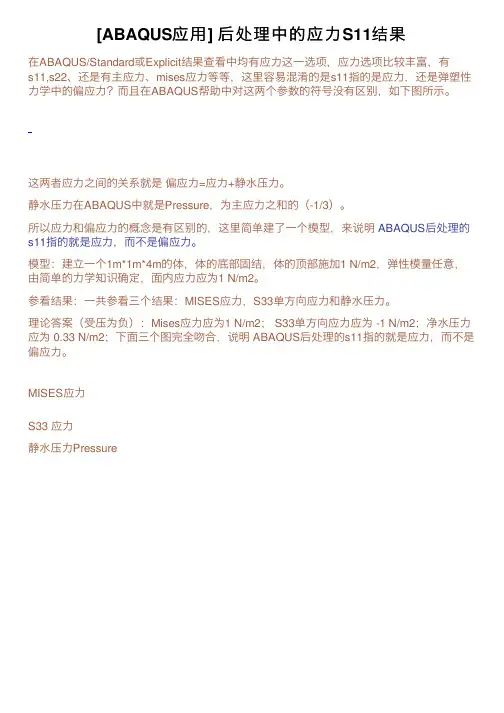

abaqus后处理中各应力解释个人收集

abaqus 复合层后处理的应力
在Abaqus中进行复合材料层后处理时，我们通常关注应力分布。

复合材料的应力分析涉及多个方面，包括层间剪切应力、法向应力、张热应力等。

在后处理中，我们可以通过Abaqus提供的可视化工具
和输出结果来分析这些应力。

首先，我们可以使用Abaqus的后处理模块来查看复合材料层的
应力分布。

在Abaqus/CAE中，我们可以选择合适的后处理模块，如XY数据、Contour Plot等，来查看不同位置的应力情况。

通过设置
合适的筛选条件和参数，我们可以获取层间剪切应力、法向应力等
数据，并进行可视化展示。

其次，Abaqus还提供了丰富的输出结果，如ODB文件，我们可
以通过Abaqus Viewer来打开这些文件，并查看复合材料层的应力
情况。

在Viewer中，我们可以选择不同的输出变量，如S11、S22、S12等，来查看不同方向上的应力分布情况。

此外，还可以通过Abaqus提供的Python脚本来自定义输出结果，实现更灵活的后处
理分析。

除了Abaqus自带的后处理工具，我们还可以通过其他工具对复
合材料层的应力进行分析。

比如，我们可以将Abaqus的输出结果导入到MATLAB或者Python等工具中，利用其强大的数据处理和可视化能力来进行更深入的分析。

总的来说，在Abaqus中进行复合材料层后处理的应力分析，我们可以通过Abaqus自带的后处理模块和输出结果来获取层间剪切应力、法向应力等数据，并通过可视化工具进行直观展示。

同时，还可以借助其他工具进行更深入的分析，以全面了解复合材料层的应力情况。

a b a q u s中应力的理解 This model paper was revised by the Standardization Office on December 10, 2020
在ABAQUS中对应力的部分理解
关于abaqus中 mises， s11 s22 s33 ，s12，tresca pressure， max principal，mid principal，min principal。

简单地理解，
在ABAQUS中，一般是把X轴当做1轴，Y轴当做2轴，Z轴当做3轴；那么：
S11就是X轴向的应力，正值为拉应力，负值为压应力;
S22就是Y轴向的应力，正值为拉应力，负值为压应力;
S33就是Z轴向的应力，正值为拉应力，负值为压应力;
S12就是在YZ平面上，沿Y向的剪力;
S13就是在YZ平面上，沿Z向的剪力;
S23就是在XZ平面上，沿Z向的剪力;
由于剪力的对称性：S12=S21，S13=S31，S23=S32
Mises应力是即第四强度理论，根据能量守恒原理，用于判断材料是否屈服的应力准则，即Mises准则，一般使用于判断延性比较好的材料，对于脆性材料，一般采用第一强度理论。

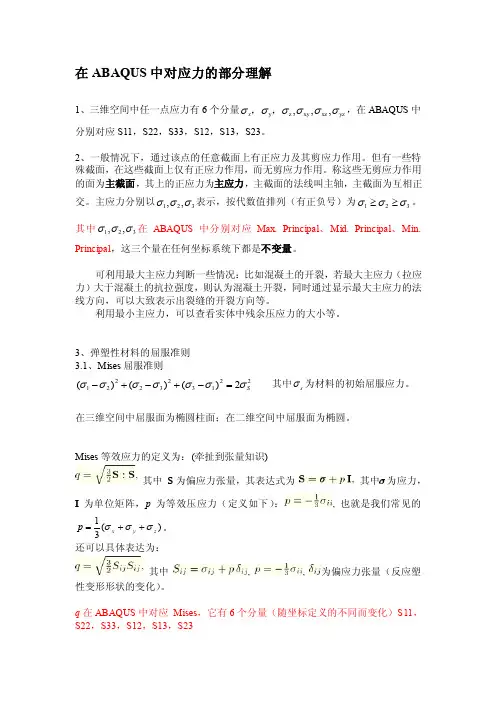

在ABAQUS 中对应力的部分理解1、三维空间中任一点应力有6个分量yz xz xy z y ,,,σσσσσσ，，x ，在ABAQUS 中分别对应S11，S22，S33，S12，S13，S23。

2、一般情况下，通过该点的任意截面上有正应力及其剪应力作用。

但有一些特殊截面，在这些截面上仅有正应力作用，而无剪应力作用。

称这些无剪应力作用的面为主截面，其上的正应力为主应力，主截面的法线叫主轴，主截面为互相正交。

主应力分别以321,,σσσ表示，按代数值排列（有正负号）为321σσσ≥≥。

其中321,,σσσ在ABAQUS 中分别对应Max. Principal 、Mid. Principal 、Min. Principal ，这三个量在任何坐标系统下都是不变量。

可利用最大主应力判断一些情况：比如混凝土的开裂，若最大主应力（拉应力）大于混凝土的抗拉强度，则认为混凝土开裂，同时通过显示最大主应力的法线方向，可以大致表示出裂缝的开裂方向等。

利用最小主应力，可以查看实体中残余压应力的大小等。

3、弹塑性材料的屈服准则3.1、Mises 屈服准则22132322212)()()(Sσσσσσσσ=-+-+- 其中s σ为材料的初始屈服应力。

在三维空间中屈服面为椭圆柱面；在二维空间中屈服面为椭圆。

Mises 等效应力的定义为：(牵扯到张量知识)其中 S 为偏应力张量，其表达式为其中为应力，I 为单位矩阵，p 为等效压应力（定义如下）：, 也就是我们常见的)(31z y x p σσσ++=。

还可以具体表达为：其中,,为偏应力张量（反应塑性变形形状的变化）。

q 在ABAQUS 中对应 Mises ，它有6个分量（随坐标定义的不同而变化）S11，S22，S33，S12，S13，S233.2、Trasca 屈服准则 主应力间的最大差值=2k若明确了321σσσ≥≥，则有k =-)(2131σσ，若不明确就需要分别两两求差值，看哪个最大。

ABAQUS中的壳单元S33代表的是壳单元法线方向应力，S11S22代表壳单元面内的应力。

因为壳单元的使用范围是“沿厚度方向应力为0”，也即沿着法相方向应力为0，且满足几何条件才能使用壳单元，所以所有壳单元的仿真结果应力查看到的S33应力均为0。

S11 S22 S33实体单元是代表X Y Z三个方向应力，但壳单元不是，另外壳单元只有S12，没有S13，S23。

LE----真应变（或对数应变）LEij---真应变...应变分量；PE---塑性应变分量；PEEQ---等效塑性应变ABAQUS Field Output StressesStrainForce/Reactions RF reaction forces and moments反应力和力矩RT reactionforces反应力1、弹塑性分析中并不一定总要考虑几何非线性。

“几何非线性”的含义是位移的大小对结构的响应发生影响，例如大位移、大转动、初始应力、几何刚性化和突然翻转等。

2、等效塑性应变PEEQ与塑性应变量PEMAG，这两个量的区别在于，PEMAG描述的是变形过程中某一时刻的塑性应变，与加载历史无关；而PEEQ 是整个变形过程中塑性应变的累积结果。

等效塑性应变PEEQ大于0表明材料发生了屈服。

在工程结构中，等效塑性应变大凡不应超过材料的破坏应变（failurestrain）。

3、在定义塑性材料时应严格按下表原则输入对应的真实应力与塑性应变：真实应力<</FONT>屈服点处的真实应力><</FONT>真实应力>……塑性应变0<</FONT>塑性应变>……注意：塑性材料第一行中的塑性应变必须为0，其含义为：在屈服点处的塑性应变为0。

4、定义塑性数据时，应尽可能让其中最大的真实应力和塑性应变大于模型中可能出现的应力和应变值。

5、对于塑性损伤模型，其应力应变曲线中部能有负斜率。

最新资料推荐ABAQUS中应力、应变详解放飞梦想2011-04-28 10:32:381、三维空间中任一点应力有6个分量q,丐，馮,陽，込^鼻，在ABAQUS中分别对应Sil, S22, S33, S12, S13, S23。

，2、一股情况下，通过该点的任意截面上有正应力及其剪应力作用。

但有一些特殊截面，在这些截面上仅有正应力作用，而无剪应力作用。

称这些无剪应力作用的面为主截面，其上的正应力为主应九主截面的法线叫主轴，主截面为互相正交。

主应力分别以巧，6，码表示，按代数值排列（有正负号）为cq > cr2 > cr3o其中cr lf cr2,cr3在ABAQUS 中分别对应Max. Principal. Mid. Principal、Min. Principal,这三个量在任何坐标系统下都是不畫量。

u°可利用最大主应力判断一些情况：比如混凝土的开裂，菽励;主应力（拉应力）大于混凝土的抗拉强度，则认为混凝土开裂，同时通过显示最大主应力的法线方向，可以大致表示岀裂缝的开裂方向等。

2利用最小主应力，可以查看实体中残余压应力的大小等。

3b3、弹塑性材料的屈服准则屮3.1、魄甥唸屈服准则"（巧-引2+® _还）2+（円-巧尸=2氏其中£为材料的初始屈服应力。

-在三维空间中屈服面为椭圆柱面；在二维空间中屈服面为椭圆。

〜癒吟效应力的定义为:（牵扯到张量知识*q= \/1°尽其中s为偏应力张量，其表达式为S = C7 + 〃I.其中”为应力, I为单位矩阵，P为等效压应力〔定义如下）：I匸-如,也就是我们常见的八£© +巧+碍）。

3 还可以具体表达为:Pq =底2小其中Sij = Cj +"% P = -抄"，加为偏应力张量〔反应塑性变形形状的变化*q S ABAQUS中对应期烁,它有6个分量（随坐标定义的不同而变化）S11, S22, S33, S12, S13, S23 “址新资料推荐32琢辣屈服准则Q主应力间的最大差值=23若明确了巧王帀王円，则有2(“-5)=上，若不明确就需要分别两两求差值,2看哪个最大。

a b a q u s中应力的理解 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】
在A B A Q U S中对应力的部分理解关于abaqus中 mises， s11 s22 s33 ，s12，tresca pressure， max principal，mid principal，min principal。

简单地理解，
在ABAQUS中，一般是把X轴当做1轴，Y轴当做2轴，Z轴当做3轴；那么：
S11就是X轴向的应力，正值为拉应力，负值为压应力;
S22就是Y轴向的应力，正值为拉应力，负值为压应力;
S33就是Z轴向的应力，正值为拉应力，负值为压应力;
S12就是在YZ平面上，沿Y向的剪力;
S13就是在YZ平面上，沿Z向的剪力;
S23就是在XZ平面上，沿Z向的剪力;
由于剪力的对称性：S12=S21，S13=S31，S23=S32
Mises应力是即第四强度理论，根据能量守恒原理，用于判断材料是否屈服的应力准则，即Mises准则，一般使用于判断延性比较好的材料，对于脆性材料，一般采用第一强度理论。

在ABAQUS中对应力的部分理解
关于abaqus中 mises， s11 s22 s33 ，s12，tresca pressure， max principal，mid principal，min principal。

简单地理解，
在ABAQUS中，一般是把X轴当做1轴，Y轴当做2轴，Z轴当做3轴；那么：
S11就是X轴向的应力，正值为拉应力，负值为压应力;
S22就是Y轴向的应力，正值为拉应力，负值为压应力;
S33就是Z轴向的应力，正值为拉应力，负值为压应力;
S12就是在YZ平面上，沿Y向的剪力;
S13就是在YZ平面上，沿Z向的剪力;
S23就是在XZ平面上，沿Z向的剪力;
由于剪力的对称性：S12=S21，S13=S31，S23=S32
Mises应力是即第四强度理论，根据能量守恒原理，用于判断材料是否屈服的应力准则，即Mises准则，一般使用于判断延性比较好的材料，对于脆性材料，一般采用第一强度理论。

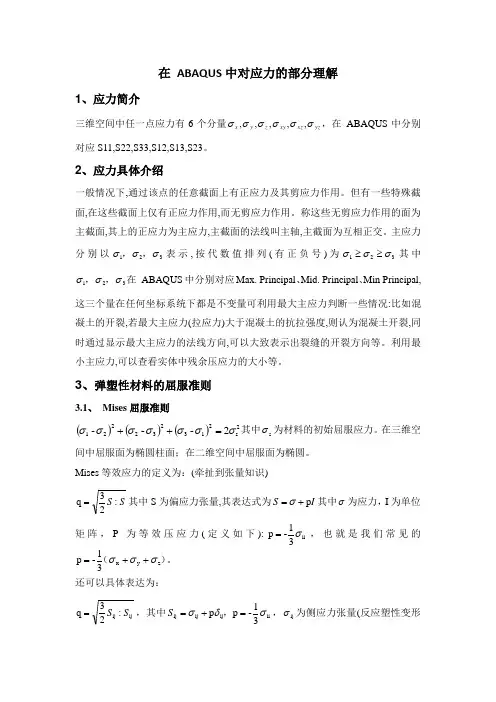

在 ABAQUS 中对应力的部分理解1、应力简介三维空间中任一点应力有6个分量yz xz xy z y x σσσσσσ,,,,,，在 ABAQUS 中分别对应S11,S22,S33,S12,S13,S23。

2、应力具体介绍一般情况下,通过该点的任意截面上有正应力及其剪应力作用。

但有一些特殊截面,在这些截面上仅有正应力作用,而无剪应力作用。

称这些无剪应力作用的面为主截面,其上的正应力为主应力,主截面的法线叫主轴,主截面为互相正交。

主应力分别以321σσσ，，表示,按代数值排列(有正负号)为321σσσ≥≥其中321σσσ，，在 ABAQUS 中分别对应Max. Principal 、Mid. Principal 、Min Principal,这三个量在任何坐标系统下都是不变量可利用最大主应力判断一些情况:比如混凝土的开裂,若最大主应力(拉应力)大于混凝土的抗拉强度,则认为混凝土开裂,同时通过显示最大主应力的法线方向,可以大致表示出裂缝的开裂方向等。

利用最小主应力,可以查看实体中残余压应力的大小等。

3、弹塑性材料的屈服准则3.1、 Mises 屈服准则()()()2s 2132322212---σσσσσσσ=++其中s σ为材料的初始屈服应力。

在三维空间中屈服面为椭圆柱面；在二维空间中屈服面为椭圆。

Mises 等效应力的定义为：(牵扯到张量知识)S S :23q =其中S 为偏应力张量,其表达式为I S p +=σ其中σ为应力，I 为单位矩阵，P 为等效压应力(定义如下):ii 31-p σ=，也就是我们常见的）（z y x 31-p σσσ++=。

还可以具体表达为：ij ij :23q S S =，其中ii ij ij ij 31-p p σδσ=+=，S ，ij σ为侧应力张量(反应塑性变形形状的变化)。

q 在ABAQUS 中对应 Mises,它有6个分量(随坐标定义的不同而变化)S11,S22,S33,S12,S13,S233.2、 Tasca 屈服准则主应力间的最大差值=2k若明确了321σσσ≥≥则有k -2131=）（σσ,若不明确就需要分别两两求差值,看哪个最大。

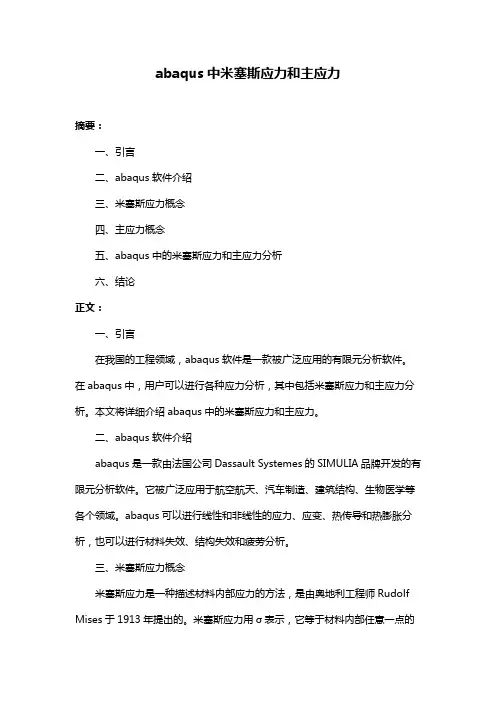

abaqus中米塞斯应力和主应力摘要：一、引言二、abaqus软件介绍三、米塞斯应力概念四、主应力概念五、abaqus中的米塞斯应力和主应力分析六、结论正文：一、引言在我国的工程领域，abaqus软件是一款被广泛应用的有限元分析软件。

在abaqus中，用户可以进行各种应力分析，其中包括米塞斯应力和主应力分析。

本文将详细介绍abaqus中的米塞斯应力和主应力。

二、abaqus软件介绍abaqus是一款由法国公司Dassault Systemes的SIMULIA品牌开发的有限元分析软件。

它被广泛应用于航空航天、汽车制造、建筑结构、生物医学等各个领域。

abaqus可以进行线性和非线性的应力、应变、热传导和热膨胀分析，也可以进行材料失效、结构失效和疲劳分析。

三、米塞斯应力概念米塞斯应力是一种描述材料内部应力的方法，是由奥地利工程师Rudolf Mises于1913年提出的。

米塞斯应力用σ表示，它等于材料内部任意一点的应力分量σx、σy和σz的平方和的开方。

米塞斯应力是一种等效应力，它可以用来描述材料在复杂应力状态下的变形和破坏行为。

四、主应力概念主应力是指在三维空间中，对某一方向上的应力进行主成分提取，提取出的最大和最小的应力分量。

主应力是用来描述材料内部应力分布的主要特征，它可以用来预测材料的变形和破坏行为。

五、abaqus中的米塞斯应力和主应力分析在abaqus中，用户可以通过定义材料属性和边界条件，然后进行求解，得到材料内部的应力分布。

在求解过程中，abaqus会自动计算出米塞斯应力和主应力。

用户可以通过abaqus的图形界面查看应力分布图，也可以通过输出结果文件，使用其他软件进行进一步的分析。

六、结论abaqus软件是一款强大的有限元分析软件，可以进行米塞斯应力和主应力的分析。
