长螺旋钻孔灌注桩专项施工方案概述在城市基础设施建设中,长螺旋钻孔灌注桩的施工至关重要。
本文将详细介绍长螺旋钻孔灌注桩的专项施工方案,旨在提高工程质量和效率,确保工程的顺利进行。
一、方案制定与前期准备在启动长螺旋钻孔灌注桩施工之前,必须进行全面的方案制定和前期准备工作。
首先,确定施工现场的地质条件和土壤性质,以便选择合适的长螺旋钻头和灌注材料。
其次,制定详细的施工计划,合理安排工期和人力资源,确保施工进度。
在这一阶段,我们还要充分考虑环境保护和安全生产,采取有效的措施减少施工对周边环境的影响,确保工人的安全。
二、长螺旋钻孔施工技术长螺旋钻孔灌注桩的施工技术是整个工程的核心。
为了确保施工质量,我们采用先进的长螺旋钻孔技术,结合现代化的设备和工艺。
在施工过程中,通过调整钻孔参数,如转速和进给速度,优化钻孔效果。
同时,使用高效的灌注材料,确保桩体的强度和稳定性。
三、质量控制与监测为了保证长螺旋钻孔灌注桩的质量,我们采用全过程的质量控制与监测措施。
在施工过程中,通过不断调整工艺参数,监测钻孔进度和灌注材料的流动性,及时发现问题并进行调整。
同时,在施工结束后,进行必要的检测和试验,确保桩体的各项性能符合设计要求。
四、环境保护与社会责任长螺旋钻孔灌注桩施工不仅要关注工程质量,还要注重环境保护和社会责任。
我们在施工现场采取了一系列环保措施,包括噪音和粉尘的控制,废弃物的分类处理等。
同时,积极参与社会公益活动,回馈社会,树立企业良好形象。
总结通过科学合理的方案制定、先进的施工技术、全过程的质量控制与监测,以及环境保护与社会责任的履行,长螺旋钻孔灌注桩专项施工方案将为城市基础设施建设提供可靠的支持。
在未来的工程中,我们将不断总结经验,不断创新,为城市发展贡献力量。

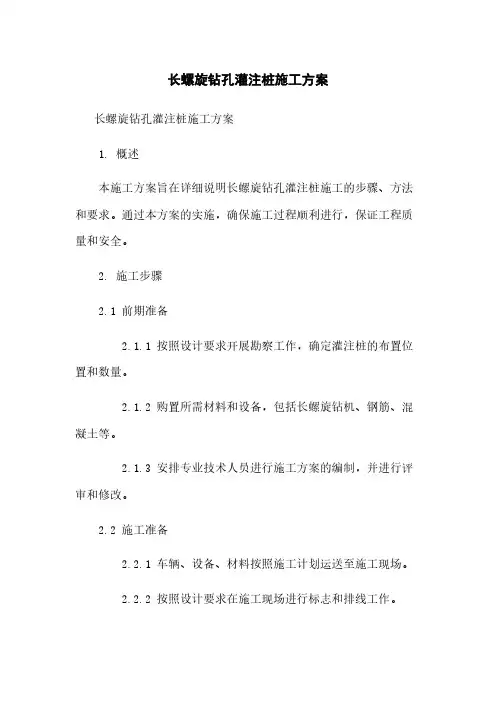

长螺旋钻孔灌注桩施工方案长螺旋钻孔灌注桩施工方案1. 概述本施工方案旨在详细说明长螺旋钻孔灌注桩施工的步骤、方法和要求。
通过本方案的实施,确保施工过程顺利进行,保证工程质量和安全。
2. 施工步骤2.1 前期准备2.1.1 按照设计要求开展勘察工作,确定灌注桩的布置位置和数量。
2.1.2 购置所需材料和设备,包括长螺旋钻机、钢筋、混凝土等。
2.1.3 安排专业技术人员进行施工方案的编制,并进行评审和修改。
2.2 施工准备2.2.1 车辆、设备、材料按照施工计划运送至施工现场。
2.2.2 按照设计要求在施工现场进行标志和排线工作。
2.2.3 设置安全防护设施,确保施工现场的安全。
2.3 施工过程2.3.1 钻孔2.3.1.1 按照设计要求,选取合适的钻孔位置,确定钻孔直径和深度。
2.3.1.2 使用长螺旋钻机进行钻孔作业,并控制钻孔的偏斜度和垂直度。
2.3.1.3 钻孔过程中,及时清理孔内的渣土和水泥浆。
2.3.2 钢筋布置2.3.2.1 按照设计要求,确定钢筋的种类、直径和布置数量。
2.3.2.2 进行钢筋的切割、弯曲和连接工作。
2.3.2.3 将钢筋安装固定在钻孔中,确保其位置和间距达到设计要求。
2.3.3 灌浆2.3.3.1 配制好混凝土浆料,控制其流动性和均匀性。
2.3.3.2 使用搅拌车将混凝土浆料输送至钻孔中。
2.3.3.3 确保灌浆的连续性和均匀性,避免出现空洞和漏浆现象。
2.4 施工质量控制2.4.1 设置合理的施工进度计划,并进行跟踪和监管。
2.4.2 对施工过程和质量进行检查,及时发现和处理存在的问题。
2.4.3 进行必要的试验和检测,确保灌注桩的承载力和抗震性能达到设计要求。
3. 施工要求3.1 严格按照施工方案和设计图纸进行施工,不得擅自改变施工方法和参数。
3.2 施工现场应设置安全防护设施,保障施工人员的安全。
3.3 施工过程中,应进行必要的质量检查和试验,确保施工质量符合要求。
***********项目长螺旋钻孔灌注桩专项施工方案***********公司目录一、工程概况 (3)二、编制依据 (3)三、编制原则 (4)四、施工场内概况4.1、工程场地“三通一平”状况 (4)4.2、工程地质及水文情况 (5)五、本工程长螺旋钻孔灌注桩设计情况 (6)5.1、工程基础试桩设计概况 (6)5.2、工程基础桩设计概况 (7)六、施工准备及部署 (8)6.1、施工前准备工作 (8)6.2、施工降排水措施 (9)6.3、劳动力需用计划 (9)6.4、材料需用计划 (10)6.5、机械设备计划 (10)6.6、施工进度计划 (11)七、长螺旋钻孔灌注桩施工方法 (11)7.1、长螺旋钻孔灌注桩施工工艺及特点 (11)7.2、长螺旋钻孔灌注桩施工工艺流程 (12)7.3、长螺旋钻孔灌注桩主要施工方法 (13)八、桩基检测 (18)8.1、工程试桩检测 (18)8.2、桩身完整性检测 (21)8.3、静载试验承载力检测 (21)九、工程施工管理措施 (22)9.1、质量保证措施 (22)9.2、安全保证措施 (23)9.3、施工管理措施 (23)十、常见质量问题及防治措施 (24)10.1、堵管 (24)10.2、卡钻 (24)10.3、断桩、缩径和桩身缺陷 (25)10.4、桩头不完整 (25)十一、长螺旋钻孔灌注桩施工注意事项 (25)***********项目长螺旋钻孔灌注桩专项施工方案一、工程概况***********项目工程位于云南省红河州****,由纯地下3层建筑物组成,总建筑面积约2.0万㎡。
本工程基础形式为桩筏基础,地基基础设计等级为甲级、桩基等级为甲级,基础混凝土结构的环境类别为二a类。
基础桩为长螺旋钻孔灌注桩,受力形式为端承摩擦桩。
二、编制依据2.1、**设计院有限公司设计并经审查合格的本工程有关设计图纸文件及图纸会审和设计交底纪要。
2.2、建设单位提供由**设计有限公司出具的《**场地岩土工程勘察报告》2.3、建设单位对本工程质量,安全,进度的相关要求。
第1篇一、工程概况本项目位于XX地区,建筑场地面积为XX平方米,地质条件复杂,地基承载力低。
为确保工程质量和安全,本方案采用长螺旋钻孔灌注桩基础施工技术。
以下为长螺旋钻孔灌注桩施工方案的具体内容。
二、施工准备1. 施工人员准备(1)组织专业施工队伍,确保施工人员具备丰富的长螺旋钻孔灌注桩施工经验。
(2)对施工人员进行安全技术交底,确保施工过程中遵守安全操作规程。
2. 施工材料准备(1)钢筋:按照设计要求准备钢筋,确保钢筋质量符合国家标准。
(2)水泥:选用优质水泥,确保水泥质量符合国家标准。
(3)砂、石:选用优质砂、石,确保其质量符合国家标准。
(4)混凝土:根据设计要求,配制合适配比的混凝土。
3. 施工设备准备(1)长螺旋钻机:选用性能稳定、操作简便的长螺旋钻机。
(2)搅拌机:选用符合国家标准的混凝土搅拌机。
(3)运输车辆:准备足够的运输车辆,确保混凝土和材料及时运输。
(4)其他设备:准备挖掘机、吊车、水准仪、经纬仪等辅助设备。
三、施工工艺1. 施工流程(1)场地平整:对施工场地进行平整,确保场地坚实、平整。
(2)测量放样:根据设计图纸,进行测量放样,确定桩位。
(3)钻孔:采用长螺旋钻机进行钻孔,确保钻孔质量。
(4)清孔:钻孔完成后,进行清孔,清除孔底沉渣。
(5)钢筋笼制作与吊装:根据设计要求制作钢筋笼,并进行吊装。
(6)混凝土浇筑:采用混凝土输送泵进行混凝土浇筑,确保混凝土质量。
(7)养护:混凝土浇筑完成后,进行养护,确保混凝土强度。
2. 施工要点(1)钻孔:采用长螺旋钻机进行钻孔,确保钻孔垂直、孔径符合设计要求。
钻孔过程中,严格控制钻进速度,防止孔壁坍塌。
(2)清孔:钻孔完成后,采用高压水枪进行清孔,清除孔底沉渣,确保孔底沉渣厚度不超过规定值。
(3)钢筋笼制作与吊装:钢筋笼制作应严格按照设计要求进行,确保钢筋笼的尺寸和形状符合设计要求。
吊装过程中,注意钢筋笼的平稳,防止变形。
(4)混凝土浇筑:混凝土浇筑前,对混凝土进行充分搅拌,确保混凝土质量。
长螺旋钻孔灌注桩施工专项方案DOC一、施工前准备工作1.检查施工现场,确定施工范围和桩基坐标,排除可能影响施工的障碍物。
2.安排现场人员,包括桩基施工队伍、设备操作人员、安全监督员等。
3.安排相关设备,包括长螺旋钻孔灌注桩机、灌浆设备等。
二、施工工艺流程1.安装长螺旋钻孔灌注桩机,根据设计要求调整机械参数,确保施工质量。
2.按照设计要求在桩位上钻孔,一般为连续不断地进行孔洞钻进。
3.钻孔过程中,要随时记录钻孔的长度、直径等参数,并检查孔壁土层的情况。
4.钻孔至设计孔深后,进行清孔工作。
清孔时要确保孔壁洞底的泥沙能够完全取出,保证后续灌注工作的质量。
5.清孔后,进行灌注工作。
采用适量的水泥浆进行灌注,同时进行振捣工作,确保灌注材料能够均匀分布。
6.现场负责人进行灌注过程的检查,并根据需要进行修正。
7.灌注完成后,进行固化处理。
根据设计要求,可采用湿固化或干固化等方法。
8.结束施工后,进行桩基的检测和记录工作。
三、施工注意事项1.严格按照设计要求进行施工,控制桩基的孔径、长度、灌注材料浆液的配比等参数。
2.钻孔时要采取防止泥土塌方的措施,确保施工安全。
3.灌注过程中要保持灌注材料的充实性,防止产生空隙和夹层。
4.灌注结束后要进行充分的固化处理,以确保桩基的稳定性。
5.施工过程中要加强安全监管,确保施工人员的安全。
四、质量控制1.进行桩基施工前要进行土质勘察,确保施工的可行性。
2.施工过程中要严格控制各项参数,包括孔径、孔深、灌注材料的配比等。
3.完成施工后,进行桩基的质量检测,包括桩基的荷载试验、抗剪强度试验等。
4.对于施工过程中出现的问题要进行及时的整改和记录,以便后续工作的参考。
编号:FA—05洛阳国际贸中心长螺旋钻孔灌注桩工程施工方案编制:梁浩审批:毛学墙中铁十五局集团有限公司洛阳国贸项目部二00四年十一月十九日长螺旋钻孔灌注桩工程施工方案一、编制依据:1设计图纸、《地质勘察报告书》2《建筑桩基技术规范》3《建筑地基基础工程施工质量验收规范》GB50202-20024《建筑工程施工质量验收统一标准》GB50300-20015《建筑施工手册》其它现行的工程技术、施工验收标准及规范二、工程概况本工程裙房部分桩基础采用长螺旋钻孔灌注桩桩,其主要设计技术指标如下表:场区内地层由第四纪冲、洪积形成的黄土状粉质粘性土、黄土状粉土、砂及卵(砾)石,下伏白垩纪辉长岩,上覆一定厚度的近期人工填土。
场地为第四系孔隙潜水,含水层为第错误!层粉质粘土、第(8—1)层粉质粘土夹砂层、第○,9层卵石层。
地下水位埋深约17.9-20.8米。
三、材料要求1砼原料粗骨料宜选用级配5—25mm卵石,石子含泥量小于2%,提高砼的流动性,防止堵管.2砼坍落度:坍落度控制在160±220毫米之间,以确保桩顶浮浆不过高。
四、作业条件:1开挖前场地应完成平整、将文物开挖中的松填土处理,将地下的防空洞等障碍物排除处理完毕。
各项临时设施如照明、动力、安全设施准备就绪。
2熟悉施工图纸、《地质勘察报告》,熟悉场地的地下土质、水文地质资料,做到心中有数.3按设计要求制作好一批钢筋笼.4钻机操作至关重要,开钻前应对施工人员进行全面的安全及技术交底;确保施工质量和安全。
五、施工技术方案1试验和检验批划分本工程采用商品混凝土,设计标号C45。
混凝土的级配、配合比和原材复试由砼生产厂家按有关规范完成,我单位会严格监控。
每一个检验批留置试件一组。
检验批划分及试件留置划分见下表:2施工顺序:施工按照以承台为单位进行施工,由(BA)/(B1)交点处承台开始施工,桩的施工编号由此开始编号,钻机按照纵轴方向南北行进,具体见钻机行走路线图。
长螺旋钻孔灌注桩专项施工方案
一、背景介绍
长螺旋钻孔灌注桩是一种常见的地基处理方法,广泛应用于建筑、桥梁和其他工程的基础工程中。
它通过将带有螺旋刀片的钻杆
旋入地下,同时将混凝土灌注至钻孔中,形成一根强固的桩体。
本
文将介绍长螺旋钻孔灌注桩的施工方案。
二、施工准备
1. 设计和勘察:根据工程要求,确定钻孔的位置、直径和深度,并进行地质勘察,确定岩石和土壤的属性。
2. 材料准备:准备好所需的建筑材料,包括钻杆、螺旋刀片、
混凝土、钢筋等。
确保材料的质量符合要求。
3. 设备准备:配备适当的设备,包括螺旋钻、混凝土灌注设备、起重机械等。
三、施工步骤
1. 钻孔:根据设计要求,使用螺旋钻将钻杆旋入地下。
在钻孔
中途,及时清除孔内泥浆和碎屑,确保孔底的清洁。
2. 跳浆:当钻孔达到设计深度后,开始进行跳浆作业,以清洗孔内的碎屑和泥浆,同时确定孔的质量。
3. 钻杆回收:将钻杆缓慢拔出,注意控制拔杆速度,防止孔壁塌陷和松散物质倒入孔中。
4. 灌注混凝土:将混凝土通过管道灌注到钻孔中,并保持一定的灌注速度和压力,以保证混凝土的均匀填充。
5. 钢筋布置:在混凝土灌注过程中,根据设计要求将钢筋布置在孔内,以增强灌注桩的承载能力。
6. 填充灌注桩:将混凝土灌注至孔口以上一定高度,并通过振捣机械进行振捣,以排除空隙和提高密实度。
7. 孔口处理:在混凝土灌注完成后,对孔口进行平整和处理,确保孔口的美观和保护孔内施工物质。
四、施工注意事项
1. 根据地质条件和设计要求,合理选择钻孔的直径和深度,并确保孔内清洁,避免松散物质影响桩的质量。

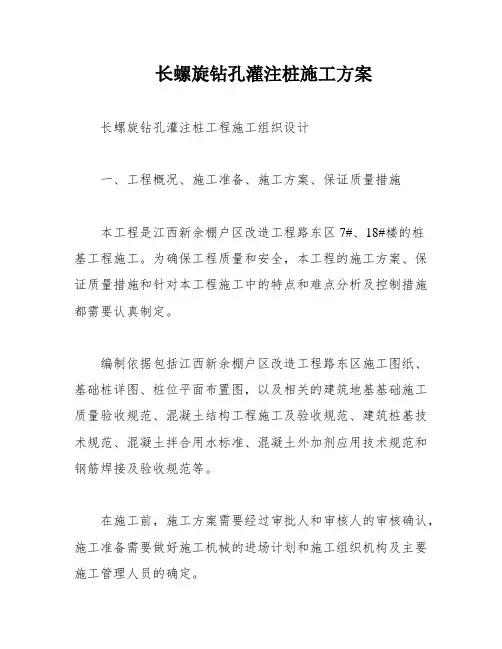

长螺旋钻孔灌注桩施工方案长螺旋钻孔灌注桩工程施工组织设计一、工程概况、施工准备、施工方案、保证质量措施本工程是江西新余棚户区改造工程路东区7#、18#楼的桩基工程施工。
为确保工程质量和安全,本工程的施工方案、保证质量措施和针对本工程施工中的特点和难点分析及控制措施都需要认真制定。
编制依据包括江西新余棚户区改造工程路东区施工图纸、基础桩详图、桩位平面布置图,以及相关的建筑地基基础施工质量验收规范、混凝土结构工程施工及验收规范、建筑桩基技术规范、混凝土拌合用水标准、混凝土外加剂应用技术规范和钢筋焊接及验收规范等。
在施工前,施工方案需要经过审批人和审核人的审核确认,施工准备需要做好施工机械的进场计划和施工组织机构及主要施工管理人员的确定。
为保证安全生产、文明施工、减少扰民、降低环境污染和噪声污染,本工程还需要制定相应的措施,如设置安全警示标志和安全防护措施、控制施工噪声和粉尘污染等。
针对本工程施工中的特点和难点,我们还需要制定相应的控制措施,以确保工程质量和安全。
在开孔前,必须检查钻头上的楔型出料口是否闭合,并校核桩位孔口标高及桩孔编号。
确认准确无误后,才能开始开钻。
将钻头靠钻杆自重压入土中后,钻进到1-2m处后打开护套。
如果遇到特殊地层(如含有砖头、瓦块、石头的杂填土),则应等到护套穿过该地层后再打开。
在钻进过程中,平台必须保持平衡,未达到设计标高时不得反转或提升钻杆。
如果出现特殊情况需要提升钻杆或反转,则必须将钻杆提至表面,对钻头活门重新冲洗、疏通、闭合。
在开始钻进或穿过软硬互层交界处时,应保证钻杆垂直,缓慢进入。
在含有砖头、瓦块的杂填土层或含水量较大的软塑粘性土层中钻进时,应尽量减少钻杆晃动,以免扩大孔径。
在钻进时,应注意观察电流值的变化状态,保持电流值变化在正常工作状态。
在钻进过程中,操作人员必须密切注意钻进情况。
如果出现卡钻、钻杆剧烈抖动、钻机偏斜等异常情况,应立即停钻,查明原因,并采取相应措施后方可继续作业。
目录1 编制依据 (1)2 工程概况 (1)2.1 工程概况 (1)2.2 桩基础工程概况 (1)2.3 地质概况 (3)2.4 水文地质条件 (4)3 施工方法 (4)3.1 施工准备 (4)3.2 施工布置 (5)3.3 施工工艺 (6)4 工期安排及保证措施 (13)4.1 施工进度计划 (13)4.2 工期保证措施 (13)5 质量标准及保证措施 (14)5.1 质量标准 (14)5.2 质量保证措施 (15)6 应急预案 (17)6.1 应急组织管理机构及制度 (17)6.2 主要应急预案 (22)7 疫情防控 (23)7.1 严格落实人员管控 (23)7.2 严格落实防控应急准备 (23)7.3 严格落实施工现场管理 (24)7.4 应急处置 (24)8 安全技术保证措施 (25)8.1 安全技术保证体系 (25)8.2 施工现场安全技术措施 (27)9 冬季施工措施 (29)9.1模板工程 (29)9.2混凝土工程 (29)1编制依据2.1工程概况XXXXX。
2.2桩基础工程概况根据试桩拟建工程采用长螺旋钻孔灌注桩,工程桩参数详见下表2.2.1,桩身混凝土强度等级C30,混凝土抗渗等级P8,灌注桩桩径600mm,桩基配筋等详见桩基配筋图。
楼号桩型号桩长桩径单桩承载力数量(根)办公楼Z1 ≥12.75m且入持力层不小于4.5m 600 1600KN 7 Z2 ≥12.5m且入持力层不小于6m 600 1600KN 42 Z3 ≥10.5m且入持力层不小于4.5m 600 1900KN16门卫Z1 ≥9.3m且入持力层不小于1m 600 400KN 6 1#/ ≥17m且入持力层不小于7.3m 600 2200KN 635 2#/ ≥17m且入持力层不小于7.3m 600 2200KN 593表2.2-1 工程桩参数图2.2-1 灌注桩桩身配筋图2.3地质概况1、第四系全新统人工填土层○1素填土(Q4ml):黄褐色,稍湿~饱和,松散,主要以砂状、碎块状花岗片麻岩风化物和粘性土为主。
一、长螺旋钻孔混凝土灌注桩(试桩)(一)、试桩目的通过试桩还可以验证桩基施工工艺、注浆工艺和打桩钻孔机具是否合理,以及拌和站混凝土的供应能力,以便在施工中加以改进。
试桩检验和确定本桩基础的施工工艺,包括泥浆配方、钻进工艺、清孔效果以及成桩后质量等.成孔后继续进行注浆工艺试验以确定注浆工艺流程、浆液配方、注浆压力等有关要素,并在注浆后进行承载力试验。
试桩应取得的具体指标:1、对不同地质状况的机具选型。
2、钻进时的参数:进尺、钻压、泥浆性能等。
3、灌注前二次清孔后的泥浆指标及清孔方法。
4、成孔质量控制的措施(孔径、倾斜度、中心偏位等)。
5、地基承载力的检测。
6、为设计提供实际地质情况、优化设计.(二)施工工艺流程1、打桩顺序打桩采用间隔打桩法,先打工程桩、在打锚桩.2、测量定位及复检测量人员根据基线控制点和高程点、桩位平面图及现场基准水准点,使用全站仪测定桩位,并打入明显标记,桩位放线应确保准确无误,定位精度为1cm。
经过监理复核后方可开钻。
基点应做特殊专门保护,不得损坏.3、钻机就位钻进钻机就位时底座必须保持平稳,不发生倾斜移位,钻头中心采用Φ1100mm 桩定位器对准桩位,定位误差不大于20mm。
垂直度采用钻机自身的垂直检测装置控制,并辅以人工量测倾斜量。
孔斜采用自制孔规进行测量,桩垂直度≤1%桩长。
钻进深度采用操作室液晶显示器控制,并辅以人工测量孔深.孔深以超过设计深度30cm为准,并及时通知监理人员进行验证。
4、钻孔钻机对位应以四角桩控制,钻头对准十字线交点,符合要求后开始钻进.(1)在施工时,要慢速运转,掌握地层对钻机的影响情况,以确定在该地层条件下的最优钻进参数。
为工程桩的施工提供依据。
(2)在钻进过程中,不可进尺太快,由于桩径较小,为方便钻头出泥,每次进尺应在50cm左右.(3)在钻进过程中,要经常检查钻斗尺寸。
(4)钻进过程中应注意观察岩性变化,做好施工记录,确保桩端进入持力层满足设计要求.施工过程中如发现地质情况与原钻探资料不符应立即通知相关等部门及时处理。
长螺旋钻孔灌注桩专项施工方案(总13页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--昆明市滇池环湖南岸干渠截污工程(BT部分)晋城段淤泥河污水处理厂工程长螺旋钻孔灌注桩专项施工方案施工单位:广西建工集团第一建筑工程有限责任公司编制:校核:复核:会签:会签:审核:审定:长螺旋钻孔灌注桩专项施工方案目录1、工程概况和设计要求 .......................................................................................................... 错误!未定义书签。
、工程概况 ............................................................................................................................ 错误!未定义书签。
、编写依据 ............................................................................................................................ 错误!未定义书签。
施工条件 ................................................................................................................................ 错误!未定义书签。
2、工程施工布署 ...................................................................................................................... 错误!未定义书签。
长螺旋钻孔压灌桩(桩侧注浆)的施工专项方案长螺旋钻孔压灌桩(桩侧注浆)施工专项方案一、施工准备1、作业人员本工程劳动力实行专业化组织,按不同工种、不同施工部位来划分作业班组,使各专业班组从事性质相同的工作,提高操作的熟练程度和劳动生产率,以确保工程施工质量和施工进度。
根据工程实际进度,及时调配劳动力,实行动态管理。
本工程投入劳动力见下表。
主要劳动力计划表工种名称设备数量(台)班数每班人数(人)小计(人)长螺旋钻机1 2 6 12 吊车 1 2 2 4 铲车司机 1 2 2 2 钢筋加工10 灌注工 6 力工及其他6 合计40人2、主要材料本工程投入机械设备见下表。
主要机械设备计划表序号机械设备名称型号/规格单位数量备注1 长螺旋钻机CFG-25 台1台2 汽车吊25T 台 13 铲车ZL-50 台 2 泥渣倒运4 空压机2m3台 2 凿桩头5 钢筋弯曲机WJ40-1 台 1钢筋加工使用6 电焊机BX-500 台 4 钢筋加工使用7 钢筋切割机GJ51-32台 2钢筋加工使用8 水准仪AL325 台 1 测量使用9 全站仪GTS-336 台 1 测量使用10 注浆泵LPB-90D 台 1 后压浆11 液浆搅拌机- 台 1 后压浆本标段工程基坑全部挖至设计标高,有桩基础预留土方500㎜,无桩基础预留土方300㎜。
基坑移交书面手续已经办理完毕。
基坑侧马道能够正常使用,保证上下基坑通道畅通。
施工现场具备足够打桩施工所需要的人员、机械、合格混凝土及足够数量的成品合格钢筋笼等要求后便可开始施工。
二、施工进度要求1、施工进度计划⑴、本工程预计桩施工20天,后压浆及其他后续工作在成桩后10天内完成,总工期控制在30天。
⑵、桩基实验及质量检测根据具体情况穿插进行。
2、施工进度保证措施为保证工程施工进度,我公司采取以下措施:⑴、机械设备为确保本工程基桩施工按时开工,如期完成,已准备成桩设备就地待命,随时进场。
⑵、钢筋笼制作场地为便于钢筋笼制作、运输及成品保护,在B段南侧设置钢筋加工场地,加工钢筋笼完毕后向桩施工区域倒运,满足钻机成桩的需要。
烟店轴都新城金昊苑一期(A区)1#楼16#楼工程名称:烟店轴都新城金昊苑一期(A区)1#楼16#楼编制人:日期: 2015年12月16日施工单位: 河南开祥建筑集团有限公司长螺旋钻孔压灌桩施工专项方案目录1、工程概况1-1、工程概况 (4)1-2、主要工程量 (4)2、施工规划2-1、编制依据 (4)2-2、执行的主要技术标准、规范 (4)2-3、编制原则 (5)2-4、现场施工布置 (5)3、施工重点、难点及对策3-1、施工重点、难点 (5)3-2、施工对策 (6)4、主要施工方法4-1、测量放样 (6)4-2、施工工艺流程 (6)4-3、钻孔施工方法 (6)4-4、混凝土压灌施工方法 (8)5、主要施工设备配置计划.5-1、主要机械设备配备计划 (9)5-2、主要劳动力配备计划 (9)6、质量保证体系和控制措施6-1、质量保证体系 (9)6-2、质量控制措施 (10)7、安全保证体系和安全保障措施7-1、安全目标 (13)7-2、安全保证体系 (13)7-3、安全管理制度 (13)7-4、安全管理措施 (14)7-5、安全用电技术措施 (15)7-6、施工现场消防技术 (17)7-7、安全文明施工保证措施 (17)8、环境污染防治的技术组织措施8-1、施工场地及营地 (19)8-2、水质保护 (19)8-3、施工期噪声、粉尘、废气等污染 (19)8-4、卫生保健措施 (19)1、工程概况1-1、工程概况烟店轴都新城金昊苑一期(A区)1#楼16#楼位于临清市烟店镇,框剪结构,1-2层为商业用房,三至六层为住宅。
本工程建筑下拟采用长螺旋钻孔压灌桩,以提高地基的承载力及抗变形能力,桩直径500,砼C35,以岩土工程勘察报告中的八层粉砂层为桩端持力层,桩进入第八层深度不小于1米。
桩长不小于16m,±0.000绝对标高为36.200m,桩顶标高为-3.250m。
3) 1-2、主要工程量复合地基采用长螺旋钻孔压灌桩施工,桩径500,砼C35,(1#楼68根,16#楼69根)。
