长螺旋反插法钻孔灌注桩施工工法一、引言长螺旋反插法钻孔灌注桩是一种常用的桩基施工工法,它能够稳定地支撑建筑物和结构物,并提供良好的承载能力和抗震能力。
本文将介绍长螺旋反插法钻孔灌注桩的施工工法,包括工作原理、施工步骤以及注意事项。
二、工作原理长螺旋反插法钻孔灌注桩是一种在地下进行的钻孔灌注工艺,通过将特殊设计的螺旋桩头插入地下,然后将混凝土灌注入钻孔中,最终形成一个混凝土桩体。
其工作原理如下:1. 钻孔:首先,利用特殊的钻机或螺旋钻机将桩体钻入地下,直到达到设计要求的深度。
钻孔的直径一般为较大的螺旋桩头直径的1.5倍。
2. 反插法:在钻孔完成后,进行反插操作。
即,将螺旋桩头向后旋转,退回若干圈,以达到一定排碴的效果,增加桩体的稳定能力。
3. 灌注:在进行完反插操作后,开始进行混凝土的灌注。
通过输送管将混凝土注入钻孔中,同时,利用震动器或者敲击器进行振动以提高混凝土的密实性。
4. 冲洗销钉:在混凝土达到一定高度后,用钻具将桩孔内的销钉销除,以便混凝土与周围地层紧密结合。
5. 吊杆与美化:待混凝土凝固后,即可进行吊杆和美化的工作。
吊杆可以通过钢筋焊接进行连接,而美化工作则可以使用防腐漆进行处理。
三、施工步骤长螺旋反插法钻孔灌注桩的施工步骤如下:1. 测量与布置:根据设计要求进行测量,并标出钻孔位置。
然后,在钻孔位置进行布置,确定每个钻孔的边界。
2. 钻孔操作:使用特殊的钻机或螺旋钻机进行钻孔操作,直到达到设计要求的深度。
根据具体情况,可以进行多孔钻造孔。
3. 反插操作:在钻孔完成后,进行反插操作,将螺旋桩头向后旋转,退回一定圈数,以增加桩体的稳定能力。
4. 灌注混凝土:在进行完反插操作后,开始进行混凝土的灌注。
通过输送管将混凝土注入钻孔中,并通过振动器振动以提高混凝土的密实性。
5. 冲洗销钉:在灌注混凝土到一定高度后,用钻具将桩孔内的销钉冲除,以便混凝土与周围地层紧密结合。
6. 吊杆与美化:待混凝土凝固后,进行吊杆和美化的工作。
长螺旋钻孔灌注桩摘要:长螺旋钻孔灌注桩是一种常用于土地基础工程中的桩基施工方法。
它的特点是施工工艺简单、效率高、成本低,适用于软弱地基和岩石地层。
本文将介绍长螺旋钻孔灌注桩的工作原理、施工步骤以及应用场景,旨在提供对该施工技术的全面了解。
一、引言长螺旋钻孔灌注桩是一种在土壤或岩石中形成孔洞,通过钻孔时同时灌注物料,形成桩体的施工方法。
它是一种地基工程施工中常用的桩基技术,广泛应用于建筑、桥梁、港口、机场等领域。
二、工作原理长螺旋钻孔灌注桩采用螺旋钻头与沿桩体轴向延伸的钢桨进行协同作业。
钻孔过程中,旋转螺旋钻头将土壤或岩石推进至桩顶,并将螺旋机械灌注桩之间的隙缝填满。
然后,从桩顶开始,循环进行钻孔和灌注的过程,最后形成一个整体的灌注桩体。
三、施工步骤长螺旋钻孔灌注桩的施工过程通常包括以下几个步骤:1. 确定施工位置和孔径:根据设计要求和地质情况,确定灌注桩的施工位置和孔径。
2. 钻孔:使用螺旋钻孔机将土壤或岩石钻孔,同时旋转钻孔头,将土壤或岩石推进至桩顶。
3. 钻孔深度检测:在钻孔完成后,使用测斜仪等工具对钻孔深度进行检测,保证符合设计要求。
4. 钢筋安装:在钻孔内安装螺旋钢筋,以增强桩体的承载能力。
5. 灌注混凝土:使用泵送机将混凝土从桩顶注入钻孔中,同时通过振捣棒将混凝土振实,确保灌注桩体的质量。
6. 钻孔提升:在灌注混凝土凝固之后,使用提升机将钻孔设备从钻孔中提出。
四、应用场景长螺旋钻孔灌注桩适用于多种地质条件和工程要求,主要用于以下几个方面:1. 软弱地基处理:长螺旋钻孔灌注桩可通过灌注混凝土提高地基的承载能力,解决土壤沉降和不稳定问题。
2. 岩石地层处理:长螺旋钻孔灌注桩可以穿过较坚硬的岩石地层,提供更好的桩基支撑。
3. 斜坡防护:长螺旋钻孔灌注桩可用于斜坡的稳定和防护工程。
4. 地下空间工程:长螺旋钻孔灌注桩可以应用于地下室、地下管廊等工程中,提供稳定的地基支撑。
五、结论长螺旋钻孔灌注桩是一种施工简单、效率高、成本低的地基工程技术。

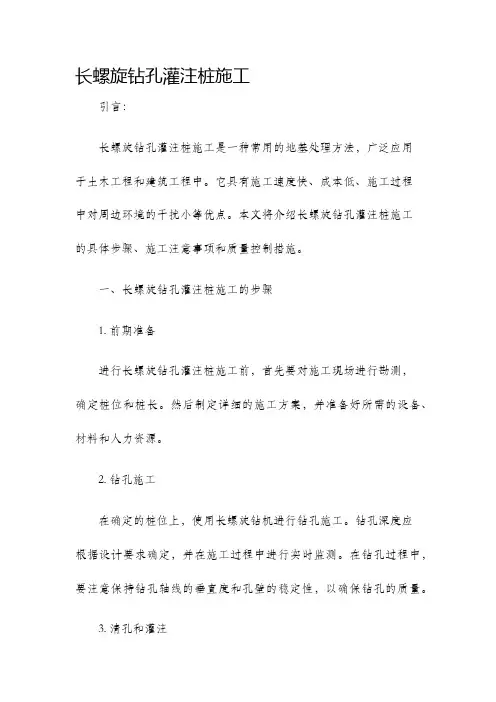

长螺旋钻孔灌注桩施工引言:长螺旋钻孔灌注桩施工是一种常用的地基处理方法,广泛应用于土木工程和建筑工程中。
它具有施工速度快、成本低、施工过程中对周边环境的干扰小等优点。
本文将介绍长螺旋钻孔灌注桩施工的具体步骤、施工注意事项和质量控制措施。
一、长螺旋钻孔灌注桩施工的步骤1. 前期准备进行长螺旋钻孔灌注桩施工前,首先要对施工现场进行勘测,确定桩位和桩长。
然后制定详细的施工方案,并准备好所需的设备、材料和人力资源。
2. 钻孔施工在确定的桩位上,使用长螺旋钻机进行钻孔施工。
钻孔深度应根据设计要求确定,并在施工过程中进行实时监测。
在钻孔过程中,要注意保持钻孔轴线的垂直度和孔壁的稳定性,以确保钻孔的质量。
3. 清孔和灌注钻孔完成后,使用清孔器进行清孔,将钻探残渣和松散土壤清除。
然后,进行灌注工作。
灌注材料一般为水泥浆,可以根据需要添加掺合料以提高材料的性能。
在灌注过程中,要保持连续、均匀和适当的灌注速度,确保灌注材料充分填满钻孔,并排除空洞。
4. 桩身处理灌注完成后,等待灌注材料凝固硬化。
在灌注材料凝固硬化前,要及时对桩身进行处理,以修整灌注材料的表面,保证桩身的垂直度和平整度。
常用的处理方法有修整、打磨和养护等。
5. 质量监控长螺旋钻孔灌注桩施工过程中,需要进行质量监控和检测。
包括对钻孔深度、孔径和孔壁质量的监测,以及对灌注材料强度和密实度的检测。
在施工中,随时记录和保存相关数据,以便后期分析和评估。
二、施工注意事项1. 在进行长螺旋钻孔灌注桩施工前,务必进行充分的勘测和设计,确保施工方案的合理性和可行性。
长螺旋钻孔灌注桩施工工法中铁二局股份有限公司城通公司1.前言在城市修建地铁,不可避免地要施工钻孔灌注桩作为围护结构或抗拔桩、承重桩等,传统上使用回旋钻、旋挖钻施工中不可避免产生坍孔、缩径、沉渣过厚等质量问题,且过程中需要大量泥浆护壁,需要泥浆制作、循环、弃置场地,在城市修建地铁往往没有场地供上述工序使用。
若在地铁施工过程中采用长螺旋工法施工钻孔灌注桩,除能缩短施工工期、提高功效、保证钻孔灌注桩成桩质量外,且能避免因钻孔桩施工对周边环境产生污染、沉降等不良影响。
本工法具有动力足、钻进能力强、功效高、成桩质量好、环境影响小等优点,可广泛应用于地铁钻孔灌注桩施工领域。
2.工法特点2.1成桩质量好:由于混凝土是从钻杆中心压入孔中,混凝土具有密实、无断桩、无缩颈等特点,并对桩孔周围土有渗透、挤密作用。
2.2施工环境要求小:由于减少了泥浆制作、循环、弃置等环节,具有成桩快、施工环境污染小等特点,能满足城市地下施工的高环保要求。
3.适用围适应于粘土、粉土、素填土、软土、流沙层、砂卵石层(粒径围在0~10cm)地层,桩径围400~1000mm,桩长≤30m,以及施工环境保护要求高的市政工程施工。
4.工艺原理利用长螺旋钻机钻孔至设计深度后,在提钻的同时利用混凝土泵通过钻杆中心通道,以一定压力将混凝土压至桩孔中,同时根据灌注速度反转提升钻杆,混凝土灌注到设定标高后,再借助钢筋笼自重或专用振动设备将钢筋笼插入混凝土中至设计标高,形成的钢筋混凝土灌注桩。
5.施工工艺流程及操作要点5.1施工工艺流程施工准备→测量放线→钻机就位→钻进至设计深度→泵送压灌混凝土成桩→均匀提钻至桩顶→后插钢筋笼→钻机移位。
工艺流程图5.2操作要点⑴场地平整及测量放线对施工场地进行平整后进行测量放线,测出场地地面标高,以确定桩顶埋深,根据设计图纸的结构边线关系,测放转角起始及结束桩位及相关控制点,并仔细复核,考虑到施工开挖可能破坏测量点,故在放样过程中必要时制作护桩。
长螺旋钻孔灌注桩施工工法长螺旋钻孔灌注桩是一种在建筑工程中广泛应用的基础施工技术,它具有施工速度快、成桩质量高、环境污染小等优点。
下面我们就来详细了解一下长螺旋钻孔灌注桩的施工工法。
一、施工准备1、技术准备熟悉施工图纸和地质勘察报告,了解桩的设计参数、持力层情况等。
编制施工组织设计和专项施工方案,明确施工工艺、质量控制要点和安全措施。
进行技术交底,确保施工人员掌握施工要点和技术要求。
2、材料准备钢筋:应符合设计要求,具有质量证明书和检验报告。
混凝土:根据设计要求,选择合适的混凝土配合比,确保混凝土的强度和坍落度符合要求。
3、设备准备长螺旋钻孔桩机:根据桩径和桩长选择合适型号的桩机。
混凝土输送泵:用于输送混凝土。
电焊机、钢筋切割机等钢筋加工设备。
4、场地准备平整场地,清除障碍物,确保桩机行走和施工的顺畅。
测量放线,确定桩位,并设置明显的标志。
二、施工工艺流程1、钻孔将长螺旋钻孔桩机就位,调整桩机水平和垂直度。
启动桩机,钻头旋转钻进,直至设计深度。
在钻进过程中,应根据地质情况控制钻进速度和钻进压力。
2、提钻压灌混凝土当钻头钻至设计深度后,停止钻进,缓慢提升钻杆,同时通过混凝土输送泵向桩孔内压灌混凝土。
混凝土的压灌应连续进行,不得中断,确保桩身混凝土的密实性。
3、插钢筋笼当混凝土灌注至一定高度后,将制作好的钢筋笼吊起,垂直插入桩孔内。
钢筋笼的插入应保持垂直,避免碰撞桩孔壁。
4、桩顶处理混凝土灌注至设计桩顶标高后,停止灌注,清理桩顶浮浆,确保桩顶混凝土质量。
三、施工要点1、桩位偏差控制测量放线应准确,桩位偏差应符合设计和规范要求。
在施工过程中,应定期对桩位进行复核,防止桩位偏移。
2、钻进速度和压力控制根据地质情况,合理调整钻进速度和钻进压力,避免钻进过程中出现塌孔、缩径等问题。
3、混凝土质量控制严格控制混凝土的配合比,确保混凝土的强度和坍落度符合要求。
混凝土的搅拌、运输和灌注应连续进行,避免混凝土离析和初凝。
长螺旋钻孔灌注桩施工方案一、概述长螺旋钻孔灌注桩是一种常用的地基处理方法,在建筑工程中广泛应用。
本文将介绍长螺旋钻孔灌注桩的施工方案,包括施工方法、施工工序和主要注意事项等。
二、施工方法1. 确定施工位置和桩径:根据工程设计要求和地质勘察报告,确定长螺旋钻孔灌注桩的施工位置和桩径。
2. 准备施工设备和材料:准备好所需的施工设备和材料,包括长螺旋钻机、灌浆设备、钢筋、混凝土等。
3. 开孔施工:根据设计要求,使用长螺旋钻机对地面进行钻孔,并同时注入灌浆材料。
钻孔深度应根据桩基设计要求和地质条件确定。
4. 安装钢筋:在钻孔完成后,将预先配置好的钢筋放入钻孔中。
钢筋的数量和布置应满足设计要求。
5. 灌注混凝土:在钻孔中注入混凝土,保证浇注中的空气排出,并使混凝土均匀填充整个钻孔。
浇注完毕后,将混凝土表面修整平整。
6. 养护:在混凝土初凝后,进行养护工作,包括覆盖湿布、喷水保湿等,以确保混凝土的强度和稳定性。
三、施工工序1. 建立施工现场:在施工现场设置施工标志和安全警示标志,并划定施工区域。
2. 进行地面清理:清除施工区域内的杂物和障碍物,保证施工的顺利进行。
3. 安装长螺旋钻机:根据施工要求,将长螺旋钻机安装到适当位置,确保其牢固稳定。
4. 开始钻孔:操作长螺旋钻机进行钻孔,同时注入灌浆材料,控制钻孔深度和灌浆速度。
5. 安装钢筋:根据设计要求,在钻孔中安装预先配置好的钢筋,注意钢筋的位置和间距。
6. 浇注混凝土:操作灌浆设备,将混凝土注入到钻孔中,保证浇注均匀和顺畅。
7. 修整混凝土表面:使用工具对混凝土表面进行修整,使其平整整齐。
8. 进行养护:对已浇注的混凝土进行养护,包括湿润保湿和覆盖保护等。
9. 完工验收:待混凝土养护完毕后,进行竣工验收,并清理施工现场。
四、注意事项1. 施工前需进行详细的地质勘察和工程设计,确保施工的准确性和稳定性。
2. 严格控制长螺旋钻机的钻孔深度和角度,确保施工质量。
长螺旋钻孔灌注桩施工工法长螺旋钻孔灌注桩1前言长螺旋钻孔泵送超流态砼后置钢筋笼技术是由日本的CIP工法演变而来的,它与普通钻孔桩不同,它采用专用长螺旋钻孔机钻至预定深度,通过钻头活门向孔内连续泵注超流态混凝土,至桩顶为止,然后插入钢筋笼而形成的桩体,是一种新型的桩基础施工手段。
超流态混凝土灌注桩应用广泛,不受地下水位限制,所用混凝土流动性强,骨料分散性好,所用螺旋钻机即可钻孔又可压灌混凝土,操作简便,混凝土灌注速度快,成桩质量好,降低造价。
是2005年建设部推广的十大技术之一。
目前我公司正在中石化茂名北山岭油库施工此种桩型。
2 工法特点2.1超流态混凝土流动性好,石子能在混凝土中悬浮而不下沉,不会产生离析,放入钢筋笼容易;2.2桩尖无虚土,防止了断桩、缩径、塌孔等施工通病,施工质量容易得到保证;2.3穿硬土层能力强,单桩承载力高、施工效率高,操作简便;2.4低噪音、不扰民、不需要泥浆护壁、不排污、不挤土、施工现场文明;2.5综合效益高,工程成本与其他桩型相比比较低廉。
2.6该工法设计计算采用干成孔钻孔灌注桩设计方法,其设计计算指标应采用干成孔钻孔灌注桩指标(指标值大于泥浆护壁钻孔桩小于预制桩)。
3 适用范围本工法适用于建(构)筑物基础桩和基坑、深井支护的支护桩,适用于填土层、淤泥土层、沙土层及卵石层,亦适用于有地下水的各类土层情况,可在软土层、流沙层等不良地质条件下成桩。
桩径一般采用500mm~800mm。
4 工艺原理超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高,停钻后在提钻的同时通过设在内管钻头上的混凝土孔,压灌超流态混凝土,压灌至设计桩顶标高后,移开钻杆将钢筋笼压入桩体。
在压灌混凝土到桩顶时,灌入的混凝土要超出桩顶50cm,以保证桩顶混凝土强度。
5施工工艺6施工工艺流程6.1钢筋进场和复试取样①钢筋进入施工现场后,项目部由专人及时填写《送检委托单》,内容包括产品名称、产地、品种、规格、型号、进货数量、进货日期、使用部位及堆放场地,并附产品质量证明单或产品合格证原件,当无原件时可使用加盖经销商单位红章的复印件,通知监理单位进行抽样送检。
桩基工程长螺旋干作业钻孔灌注桩施工1、适用范围长螺旋干作业钻孔灌注桩宜用于地下水位以上的黏性土、粉土、填土、中等密实以上的砂土、风化岩层。
2、工艺原理用长螺旋钻机的螺旋钻头,在桩位处就地切削土层,被切削土块钻屑随钻头旋转,沿着带有长螺旋叶片的钻杆上升输送到出土器后自动徘出孔外然后装卸到翻斗车(或手推车)中运走,其成孔工艺可实现全部机械化。
3、施工工艺(1)材料要求1)混凝土宜采用和易性、泌水性较好的预拌混凝土,强度等级符合设计及相关验收规范要求,初凝时间不少于6h0灌注前坍落度宜为180~220mm.2 )水泥强度等级不应低于PQ∙42.5,质量符合现行国家标准《通用硅酸盐水泥》GB175的规定,并具有出厂合格证明文件和检测报告。
3 )砂应选用洁净中砂,含泥量不大于3%,质量符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ53的规定。
4 )石子宜优先选用质地坚硬的粒径不宜大于30mm的豆石或碎石,含泥量不大于2%,质量符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ53的规定。
5)粉煤灰宜选用I级或I[级粉煤灰,细度分别不大于12%和20%,质量检验合格,掺量通过配比试验确定。
6 )外加剂宜选用液体速凝剂,质量符合相关标准要求,掺量和种类根据施工季节通过配比试验确定。
7 )搅拌用水应符合现行行业标准《混凝土用水标准》JGJ63的规定。
8 )钢筋品种、规格、性能符合现行国家产品标准和设计要求,并有出厂合格证明文件及检测报告。
主筋及加强筋规格不宜低于HRB335级,箍筋可选用HPB300级钢筋。
(2)施工机具根据工程桩设计参数和工程地质、水文地质条件确定施工工艺,选择钻机型号及配套设备。
长螺旋钻机的规格、型号及技术性能见表6-11。
(3)工艺淘呈(4)主要施工方法1)钻孑㈤I就位:现场放线、抄平后,移动长螺旋钻机至钻孔桩位置,完成钻孔机就位。
钻孔机就位时,必须保持平稳,确保施工中不发生倾斜、位移。
长螺旋反插法钻孔灌注桩施工工法2021.2.29长螺旋反插法钻孔灌注桩施工工法中铁十一局集团电务工程有限公司罗义1.前言长螺旋反插法钻孔灌注桩是在水泥粉煤灰碎石桩(即CFG桩)的基础上改进的一种刚性桩,它利用长螺旋钻机钻孔至设计深度,在提钻的同时利用混凝土泵通过泵管、钻杆中心通道,从钻头活门向孔内以一定压力连续将超流态混凝土压至桩孔中,混凝土由桩底向上进行灌注,并及时清除桩周边泥土,待混凝土灌注到设定标高后,再借助钢筋笼自重或专用振动设备将钢筋笼插入混凝上中至设计标高,形成钢筋混凝土灌注桩。
长螺旋反插法钻孔灌注桩在国际上的发展已经有几十年的历史,在中国也是最近十年才被逐渐认识和应用,成为近年来发展最快的一种新型桩孔施工方法,长螺旋反插法钻孔灌注桩技术被为“绿色施工工艺”,其持点是工作效率高、施工质量好、尘土泥浆污染少、噪音小等优点,长螺旋钻孔机是一种多功能、高效率的灌注桩桩孔的成孔设备,可以实现钻杆垂直度的自动调节和孔深度的计量;钻头可快速穿过各种复杂地层,在桩基施工特别是城市桩基施工中具有非常广阔的前景。
从技术上来说,该技术由于先进行混凝土灌注,再进行钢筋笼的设置,从而省去了泥浆护壁这一环节,不仅实现了节约成本,还提高了施工质量和效率,在建设工程中运用越来越广泛。
但是,根据实际施工情况看,该技术的运用也会受到施工设备、施工工艺、地质情况以及水文情况等因素的影响。
所以在实际的工程中,必须对其基本的施工工艺流程予以明确,并在对应的环节中加强控制,如此才能确保其施工效益。
2.工法特点2.1污染少,成孔质量好:由于长螺旋钻孔机械使用电力,施工时依靠螺旋钻具切削土层干作业成孔,无振动、低噪音、低污染、无需泥浆护壁、不排污,对周边影响小;成孔时,桩尖无虚土,防止了钻孔灌注桩清底不干净的缺点,成孔质量好。
2.2流动强,成桩质量好:超流态混凝土流动性好,石子能在混凝土中悬浮而不下沉,不会产生离析,充盈系数好;混凝土灌注时,辅助灌注压力,钻具提升速度与混凝土泵送量相匹配,再加上振送钢筋笼过程中对混凝土的振密作用,身混凝土与周围士层紧密结合,不会产生断桩、缩径、塌孔,桩壁泥皮和孔底沉渣等施工通病;同时还伴有局部膨胀扩径现象,桩身实测直径一般比设计直径大10%以上,而连续压灌超流态混凝护壁成孔,对桩孔周围的土有渗透、挤密作用提高桩周上的侧摩阻力大幅度提高了机的承载能力,使体且有较强的承载力抗拔力、抗水平力,成桩质量好。
长螺旋钻孔高压喷浆扩底灌注桩施工工法长螺旋钻孔高压喷浆扩底灌注桩施工工法一、前言长螺旋钻孔高压喷浆扩底灌注桩施工工法是一种在钻孔过程中进行高压喷浆来增加桩身承载力的先进技术。
此工法具有工艺简单、施工效率高、质量可靠等特点,在基础工程中得到了广泛应用。
二、工法特点1. 工艺简单:该工法采用长螺旋钻进入地下后,通过喷浆装置进行高压喷浆,直接增加桩身承载力。
2. 施工效率高:由于施工工艺的简单和高压喷浆的作用,施工效率较高,可以快速完成施工任务。
3. 质量可靠:高压喷浆可以使浆体充分与土壤结合,增加桩身的稳定性和承载力,保证工程质量。
三、适应范围长螺旋钻孔高压喷浆扩底灌注桩施工工法适用于各种地质环境和土壤类型,并且适合于桥梁、厂房、堤坝等工程的基础加固和承载力提升。
四、工艺原理长螺旋钻孔高压喷浆扩底灌注桩施工工法的原理是通过在钻孔过程中采取的技术措施,使高压喷浆与土壤充分结合,增加桩身的承载力。
通过高压喷浆可以有效地增加桩侧土体的强度,同时也可以填充钻孔底部的空洞,提高桩基的稳定性。
五、施工工艺1. 钻孔准备:确定施工位置和孔径,启动钻机进行钻孔。
2. 钻孔过程:在钻孔过程中,根据设计要求调整钻机参数,并且用高压喷浆装置进行喷浆。
3. 钻孔检查:钻孔结束后,进行钻孔质量检查,确保符合设计要求。
4. 灌注桩身:将预制桩体下放至设计位置,进行灌注作业,并进行围护。
5. 喷浆加密层施工:在桩顶平整探底后,按照设计要求进行高压喷浆施工,增加桩身的稳定性和承载力。
六、劳动组织在长螺旋钻孔高压喷浆扩底灌注桩施工工法中,需要组织专业的施工队伍,包括施工指挥人员、钻机操作人员、喷浆操作人员等。
七、机具设备该工法所需的机具设备包括长螺旋钻机、喷浆装置、预制桩体等。
长螺旋钻机具有钻孔速度快、钻孔效率高等特点,喷浆装置能够提供高压喷浆,预制桩体可以进行灌注作业。
八、质量控制为了确保施工过程的质量达到设计要求,需要采取一系列的质量控制方法和措施。
长螺旋钻孔灌注桩嵌岩成孔施工工法长螺旋钻孔灌注桩嵌岩成孔施工工法一、前言长螺旋钻孔灌注桩嵌岩成孔施工工法是一种针对复杂地质条件下的承载力提升和土体加固的方法。
该工法通过使用螺旋钻具将钻杆插入岩石中,然后通过螺旋移除岩芯,同时往孔内灌注混凝土形成桩体。
这种施工工法具有高效、经济、环保等特点,在解决地质条件复杂的工程中有着广泛的应用。
二、工法特点长螺旋钻孔灌注桩嵌岩成孔施工工法具有以下特点:1. 高承载力:由于灌注桩形成的桩体可以充分嵌入岩石中,其承载力高于普通的灌注桩。
2. 适应性强:该工法适用于各种不同的岩石类型,包括混凝土、砂岩、硬岩等。
3. 施工速度快:长螺旋钻具的使用可以大大提高施工效率,节约施工时间和成本。
4. 环保节能:该工法使用混凝土进行灌注,不会产生大量的废弃物和污染物,对环境友好。
三、适应范围长螺旋钻孔灌注桩嵌岩成孔施工工法适用于以下工程:1. 桩基础加固:可以有效增强桩基础的承载力,适用于需要增加承载力的土体。
2. 边坡加固:可以在岩石边坡中施工桩体,防止边坡滑移和坍塌。
3. 护坡工程:可用于护坡工程中的土体加固和防止土体侵蚀。
四、工艺原理长螺旋钻孔灌注桩嵌岩成孔施工工法的工艺原理是将长螺旋钻具插入岩石,然后通过螺旋移除岩芯,在钻孔中同时灌注混凝土形成桩体。
施工工法与实际工程之间的联系:1. 工法选择:根据工程地质情况,确定采用长螺旋钻孔灌注桩嵌岩成孔施工工法。
2. 岩石钻探:进行岩石钻探,了解岩石的性质和结构,为后续施工提供参考。
3. 岩层预处理:对钻孔位置上的软弱岩体进行预处理,如爆破或钻孔注浆。
4. 钻孔施工:根据设计要求使用螺旋钻孔灌注桩嵌岩成孔施工工艺进行钻孔操作。
5.灌注桩体:在钻孔过程中,采用搅拌车或泵车将混凝土通过钻杆灌注形成桩体。
6. 桩体测量:对灌注完成的桩体进行测量和检查,确保质量符合设计要求。
五、施工工艺施工工法的各个施工阶段如下:1. 前期准备:包括现场勘察、设计方案编制、机具设备准备、施工人员培训等。
长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工工法长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工工法一、前言长螺旋钻孔压灌混凝土后插钢筋笼灌注桩是一种常用的地基处理方法,它结合了长螺旋钻孔技术和桩基施工技术,能够有效地提高地基的承载力和稳定性。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点1.施工速度快:该工法采用螺旋钻孔和灌注混凝土的组合方式,一次施工即可完成钻孔、灌注和插入钢筋笼的过程,施工速度大大提高。
2.承载力高:通过长螺旋钻孔技术耐力及灌注混凝土的加固,提高了地基的承载力,能够满足各种建筑工程的要求。
3.适应范围广:适用于各种地质条件,包括软土、黏土、砂土、砾石等地基类型。
4.施工过程对环境损害小:施工过程中无需挖掘大量土壤和移除废弃物,减少了对环境的影响,节约了施工成本。
三、适应范围长螺旋钻孔压灌混凝土后插钢筋笼灌注桩适用于各种建筑工程,包括地下结构、高层建筑、桥梁、堤坝、机场跑道、港口码头等工程。
四、工艺原理1.施工工法与实际工程之间的联系:通过螺旋钻孔技术进行钻孔,然后利用压力将混凝土灌注到孔中,最后将钢筋笼插入孔内,形成一根有一定承载力的灌注桩。
2.采取的技术措施:通过螺旋钻孔技术,可快速钻孔并提取土样进行测试,以确定地层的力学性质和设计灌注桩的参数。
灌注混凝土采用强度高、自流性好的配方,以确保桩的质量和承载力。
插入钢筋笼时,要注意对其进行定位和固定,以确保钢筋笼与桩体的连接牢固可靠。
五、施工工艺1.钻孔:使用长螺旋钻进行钻孔,根据设计要求选择相应的孔径和孔深。
2.灌注混凝土:采用广泛使用的混凝土配方和切合实际情况的灌注工艺进行混凝土灌注,保证混凝土的均匀性和强度。
3.插入钢筋笼:在混凝土尚未凝固的状态下,将预制好的钢筋笼插入到钻孔中,并进行定位和固定。
六、劳动组织施工需要合理组织人员,包括技术人员、操作人员和管理人员。
长螺旋钻孔灌注桩施工工法中铁二局股份有限公司城通公司1.前言在城市修建地铁,不可避免地要施工钻孔灌注桩作为围护结构或抗拔桩、承重桩等,传统上使用回旋钻、旋挖钻施工中不可避免产生坍孔、缩径、沉渣过厚等质量问题,且过程中需要大量泥浆护壁,需要泥浆制作、循环、弃置场地,在城市修建地铁往往没有场地供上述工序使用。
若在地铁施工过程中采用长螺旋工法施工钻孔灌注桩,除能缩短施工工期、提高功效、保证钻孔灌注桩成桩质量外,且能避免因钻孔桩施工对周边环境产生污染、沉降等不良影响。
本工法具有动力足、钻进能力强、功效高、成桩质量好、环境影响小等优点,可广泛应用于地铁钻孔灌注桩施工领域。
2.工法特点2.1成桩质量好:由于混凝土是从钻杆中心压入孔中,混凝土具有密实、无断桩、无缩颈等特点,并对桩孔周围土有渗透、挤密作用。
2.2施工环境要求小:由于减少了泥浆制作、循环、弃置等环节,具有成桩快、施工环境污染小等特点,能满足城市地下施工的高环保要求。
3.适用范围适应于粘土、粉土、素填土、软土、流沙层、砂卵石层(粒径范围在0~10cm)地层,桩径范围400~1000mm,桩长≤30m,以及施工环境保护要求高的市政工程施工。
4.工艺原理利用长螺旋钻机钻孔至设计深度后,在提钻的同时利用混凝土泵通过钻杆中心通道,以一定压力将混凝土压至桩孔中,同时根据灌注速度反转提升钻杆,混凝土灌注到设定标高后,再借助钢筋笼自重或专用振动设备将钢筋笼插入混凝土中至设计标高,形成的钢筋混凝土灌注桩。
5.施工工艺流程及操作要点5.1施工工艺流程施工准备→测量放线→钻机就位→钻进至设计深度→泵送压灌混凝土成桩→均匀提钻至桩顶→后插钢筋笼→钻机移位。
工艺流程图5.2操作要点⑴场地平整及测量放线对施工场地进行平整后进行测量放线,测出场地内地面标高,以确定桩顶埋深,根据设计图纸的结构边线关系,测放转角起始及结束桩位及相关控制点,并仔细复核,考虑到施工开挖可能破坏测量点,故在放样过程中必要时制作护桩。
长螺旋钻孔压灌桩工艺流程
长螺旋钻孔压灌桩工艺流程:
前期准备
① 场地平整:把施工场地弄平整,像把凸起的土堆铲平、凹坑填平,确保桩机可平稳施工。
② 测量放线:根据设计图纸在场地标记桩位,例如用石灰粉在地上画出每个桩的位置。
钻孔作业
① 桩机就位:把长螺旋桩机移动到标记好的桩位上,调整桩机的垂直度,像让桩机的钻杆垂直偏差在1%以内。
② 开始钻孔:启动桩机进行钻孔,控制钻进速度,如在一般土层以每分钟1 - 2 米的速度钻进。
混凝土灌注
① 制备混凝土:按照设计要求搅拌混凝土,像配置强度等级为C30 的混凝土。
② 压灌混凝土:在钻孔的同时通过钻杆中心的管道将混凝土压灌到孔内,保持连续灌注。
钢筋笼安装
① 制作钢筋笼:根据设计要求制作钢筋笼,像主筋用直径16 毫米的钢筋。
② 下放钢筋笼:在混凝土灌注到一定高度后,将钢筋笼插入混凝土中,注意插入速度和深度。
桩头处理
① 清理桩头:等桩体混凝土凝固后,把桩头多余的混凝土凿除,例如凿除高出设计标高50 厘米以上的混凝土。
长螺旋钻孔灌注桩
施工工法
长螺旋钻孔灌注桩
1前言
长螺旋钻孔泵送超流态砼后置钢筋笼技术是由日本的CIP工法演变而来的,它与普通钻孔桩不同,它采用专用长螺旋钻孔机钻至预定深度,通过钻头活门向孔内连续泵注超流态混凝土,至桩顶为止,然后插入钢筋笼而形成的桩体,是一种新型的桩基础施工手段。
超流态混凝土灌注桩应用广泛,不受地下水位限制,所用混凝土流动性强,骨料分散性好,所用螺旋钻机即可钻孔又可压灌混凝土,操作简便,混凝土灌注速度快,成桩质量好,降低造价。
是2005年建设部推广的十大技术之一。
目前我公司正在中石化茂名北山岭油库施工此种桩型。
2 工法特点
2.1超流态混凝土流动性好,石子能在混凝土中悬浮而不下沉,不会产生离析,放入钢筋笼容易;
2.2桩尖无虚土,防止了断桩、缩径、塌孔等施工通病,施工质量容易得到保证;
2.3穿硬土层能力强,单桩承载力高、施工效率高,操作简便;
2.4低噪音、不扰民、不需要泥浆护壁、不排污、不挤土、施工现场文明;
2.5综合效益高,工程成本与其他桩型相比比较低廉。
2.6该工法设计计算采用干成孔钻孔灌注桩设计方法,其设计计算指标应采用干成孔钻孔灌注桩指标(指标值大于泥浆护壁钻孔桩小于预制桩)。
3 适用范围
本工法适用于建(构)筑物基础桩和基坑、深井支护的支护桩,适用于填土层、淤泥土层、沙土层及卵石层,亦适用于有地下水的各类土层情况,可在软土层、流沙层等不良地质条件下成桩。
桩径一般采用500mm~800mm。
4 工艺原理
超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高,停钻后在提钻的同时通过设在内管钻头上的混凝土孔,压灌超流态混凝土,压灌至设计桩顶标高后,移开钻杆将钢筋笼压入桩体。
在压灌混凝土到桩顶时,灌入的混凝土要超出桩顶50cm,以保证桩顶混凝土强度。
5施工工艺
6施工工艺流程
6.1钢筋进场和复试取样
①钢筋进入施工现场后,项目部由专人及时填写《送检委托单》,内容包括产品名称、产地、品种、规格、型号、进货数量、进货日期、使用部位及堆放场地,并附产品质量证明单或产品合格证原件,当无原件时可使用加盖经销商单位红章的复印件,通知监理单位进行抽样送检。
钢筋原材1
钢筋原材2
②取样人员应根据现行有效的规范、标准所规定的取样方法,确定取样数量和频率。
如果取样数量不足,此样品作废,另行取样试验;如果取样频率不足,则此样品有效,但需另行取样,直至满足频率要求为止。
严禁制作不规范的试样和假试样,对样品的有效性负责。
原材料进场除按标准进行物理外,对尺寸、外观及型号等应予检查。
③同品种材料现场取样数量较多时,应做样品标识,标识内容包含规格、型号、批号、取样地点或使用部位等信息,以免样品之间混淆。
监理工程师见证取样1
监理工程师见证取样2各型号钢筋的现场批号统计
见证取样标识
④对于一次样品检验不合格的,应及时通知建设单位或监理单位,进行双倍取样复试。
复试仍为不合格的,视情况作出降级或作废处理,对已复试合格的钢筋原材立标识牌并注明使用部位。
已送检合格的钢筋原材
6.2施工机械选择
针对本场地地质条件,本方案采用履带式长螺旋多功能打桩机,并配备振动锤、中型挖掘机及铲车。
铲车振动锤
履带式长螺旋桩机
中型挖掘机
6.3定位测量放线
①以业主提交的测量控制基准点为控制点,建立闭合导线控制网,测定罐中心点,并报监理公司验收签字认可后开始放放桩位。
②按施工图用全站仪或经纬仪、钢尺放桩位,并作好记录、校验、复检,由监理单位现场验收。
③桩位用钢筋或竹片做好标记,并加以保护,以便施工桩位定位。
测量工程师进行控制测量
④施工桩位一般使用竹片或钢筋头进行施放,每个桩位应注明柱位编号。
已施放的桩位(带桩号标识)
⑥因桩位较多,必须每隔十个桩位施放一个较为基准桩位,此基准桩位采用木桩及钢钉施放,并在基准桩上标明桩位编号,施工时可用此基准桩对相邻桩位进行复核。
现场复测桩位
6.4成孔
①钻机就位后,进行预检,钻头中心与桩位偏差小于20mm,然
后调整钻机,用双垂球双向控制好钻杆垂直度,合格后方可平稳钻进。
钻头刚接触地面时,先先关闭钻头封口,下钻速度要慢。
对桩位、关闭钻头封口
桩机塔架上的垂直度标识
②正常钻进速度可控制在1~1.50m/min ,钻进过程中,如遇到卡钻、钻机摇晃、偏移,应停钻查明原因,采取纠正措施后方可继续钻进。
③钻出的土方及时清理,并统一转移到指定的地方堆放。
清理打桩弃土
④用钻杆上的孔深标志控制钻孔深度,钻进至设计要求的深度及土层,经现场监理员验收方可进行灌注混凝土施工。
按设计要求终孔(孔深)
按设计要求终孔(施工电流)
终孔中间验收
6.5砼泵送料成桩
①地泵安放位置应合理,输送混凝土的管路尽量减少弯管,以利输送混凝土。
泵机安放于施工便道旁边
②进场的混凝土必需符合设计及规范要求,混凝土塌落度应控制在180~220mm并具有较好的和易性、流动性,现场检验混凝土塌落度,不合格要求的砼不得用于本工程。
混凝土坍落度实验
③泵送混凝土应连续进行,地泵料斗内的混凝土高度一般不得低于40cm,防止吸进空气造成堵管。
混凝土放料
④提升钻杆接近地面时,放慢提管速度并及时清理孔口渣土,以保证桩头混凝土质量。
⑤有专人负责观察泵压与钻机提升情况,钻杆提升速度应与泵送速度相匹配,灌注提升速度控制在2.5m/min,严禁先提钻后灌料,确保成桩质量,混凝土灌注必须灌注至地表。
⑥每台桩机每台班制作试块一组,并由专人负责,按规范要求制作,养护和送检,龄期28天,砼试块规格为:150×150×150mm。
混凝土试块制作
6.6 钢筋笼的制作
①钢筋笼制作顺序大致是先将主筋的间距布置好,待固定住加强箍筋,主筋与箍筋焊接固定后,再点焊螺旋箍筋。
钢筋笼预制(螺旋筋下料)
钢筋笼预制(主筋焊接)
钢筋笼预制(加劲箍焊接)
②主筋搭接采用双面搭接焊,接长度5d,并保证主筋同心度;
检查主筋搭接长度
③钢筋笼制作后,应如实填写质量检验表,必须经监理工程师检查和批准后才能使用。
质检员对成品钢筋笼进行检查
钢筋笼验收合格后进行喷漆标识
钢筋笼验收合格后立标识牌
6.7下插钢筋笼施工
①改造桩机,将长螺旋施工灌注与下钢筋笼一体化,砼灌注后三分钟内立即开始插笼,减少时间差,减小插笼难度。
②长螺旋钻机成孔、灌注混凝土至地面后及时清理地表土方,立即进行后插钢筋笼施工。
把检验合格的钢筋笼套在钢管上面,上面用钢丝绳挂在设置于法兰的钩子上。
清理桩头地表土方套钢筋笼施工桩机起吊钢筋笼
钢筋笼对位
③因钢筋笼较长,下插钢筋笼必须进行双向垂直度观察,使用双向线垂成垂直角布置,发现垂直度偏差过大及时通知操作手停机纠正,下笼作业人员应扶正钢筋笼对准已灌注完成的桩位。
钢筋笼下插过程中的调直
④下笼过程中必须先使用振动锤及钢筋笼自重压入,压至无法压入时再启动振动锤,防止由振动锤振动导致的钢筋笼偏移,插入速度宜控制在1.2~1.5m/min。
⑤钢筋笼下插到设计位置后关闭振动锤电源,最后摘下钢丝绳,用长螺旋钻机把钢管和振动锤提出孔外,提出过程中每提3米开启振动锤一次,以保证混凝土的密实性。
水准仪控制钢筋笼顶施工标高
下放钢筋笼导管
6.8施工过程记录
在整个施工过程中,设专人监测并做好施工记录,记录要求准确、及时,每完成一条根桩需报现场监理工程师签字验收。
监理工程师对整条桩的施工过程进行验收确认
6.9桩头清理
成桩后,在不影响后续成桩的前提下,及时组织设备和人员清运打桩弃土,清土时需注意保护完成的桩体及钢筋笼,弃土应堆放至指定地点,确保施工连续进行。
6.10桩基检测
灌注混凝土桩施工完毕28天后进行检测,由专业检测单位进行检测试验,检测桩位由监理单位及建设单位进行会审后确定,施工单位配合进行桩帽的制作工作。
桩头浮浆的破除制作桩帽加焊钢筋
制作好的桩帽
静载实验。
