DR设备的几种常见故障及维修方法探讨南京医科大学第一附属医院江苏省人民医院放射科210029陈桂林DR（digital radiography)是数字化摄影的简称,是在高频X线机的基础上,加上一块平板探测器,和图像采集处理软件整合而成。

具体的说，DR系统是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，是直接将X线光子通过电子暗盒转换为数字化图像，是一种广义上的直接数字化X线摄影。

而狭义上的直接数字化摄影即DDR（DirectDigital Radiography），通常指采用平板探测器的影像直接转换技术的数字放射摄影,是真正意义上的直接数字化X射线摄影系统.按照探测器类型主要分为非晶硅平板DR(主流）、非晶硒平板DR和CCD DR（主流）；按照机架结构分为悬吊DR和立柱（UC 臂）DR.在我国，DR设备（数字化X光机）在医疗事业中发挥了十分重要的作用，但是其使用过程却一直被人们所忽视。

本文正是基于此原因,重点针对常见故障及解决方法相关内容进行分析论述，从使用过程以及常见的问题到具体的故障诊断以及维修等进行系统论述，以此为相关工作人员的使用提供科学的方法.维修DR时可根据故障现象进行分段维修。

这里介绍几个常见故障和维修方法。

1、曝光后不出图像。

对此故障，可从两方面下手.首先是检查发生器有没有出射线.如果没有就检查发生器这边。

例如手闸开关是否坏了，发生器是否存在故障（可单独打开发生器软件查看），球管是否有问题。

发生器可正常曝光的情况下,就应该检查平板这边.比如平板的连接是否正常(网线或光纤是否连接正确)，或者平板的同步信号（曝光使能信号）是否正常。

从这两方面找故障,就可以找到故障。

2、图像不清晰随着使用时间的延长，图像会变得没有原来清晰。

这种问题的原因一般是由于平板老化引起或者球管出的剂量不足造成。

对机器定期进行保养可以有效防止平板老化速度，平板一般要求每6个月校准一次。

球管剂量不足的原因有：1 、KV不够，检查发生器高压部分。

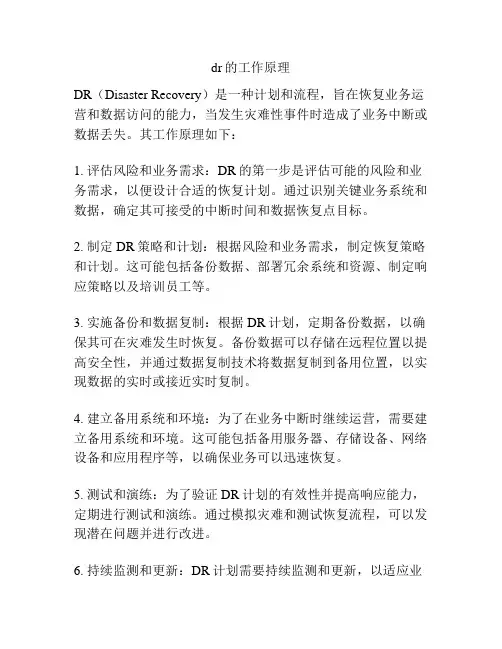

dr的工作原理
DR（Disaster Recovery）是一种计划和流程，旨在恢复业务运营和数据访问的能力，当发生灾难性事件时造成了业务中断或数据丢失。

其工作原理如下：
1. 评估风险和业务需求：DR的第一步是评估可能的风险和业务需求，以便设计合适的恢复计划。

通过识别关键业务系统和数据，确定其可接受的中断时间和数据恢复点目标。

2. 制定DR策略和计划：根据风险和业务需求，制定恢复策略和计划。

这可能包括备份数据、部署冗余系统和资源、制定响应策略以及培训员工等。

3. 实施备份和数据复制：根据DR计划，定期备份数据，以确保其可在灾难发生时恢复。

备份数据可以存储在远程位置以提高安全性，并通过数据复制技术将数据复制到备用位置，以实现数据的实时或接近实时复制。

4. 建立备用系统和环境：为了在业务中断时继续运营，需要建立备用系统和环境。

这可能包括备用服务器、存储设备、网络设备和应用程序等，以确保业务可以迅速恢复。

5. 测试和演练：为了验证DR计划的有效性并提高响应能力，定期进行测试和演练。

通过模拟灾难和测试恢复流程，可以发现潜在问题并进行改进。

6. 持续监测和更新：DR计划需要持续监测和更新，以适应业
务环境的变化和新的威胁。

定期审查和测试DR策略和计划是确保其有效性的重要步骤。

通过上述工作原理，DR可以确保组织在遭受灾难性事件时能够迅速、有效地恢复业务运营和数据访问，减轻损失并保护组织的可持续发展。

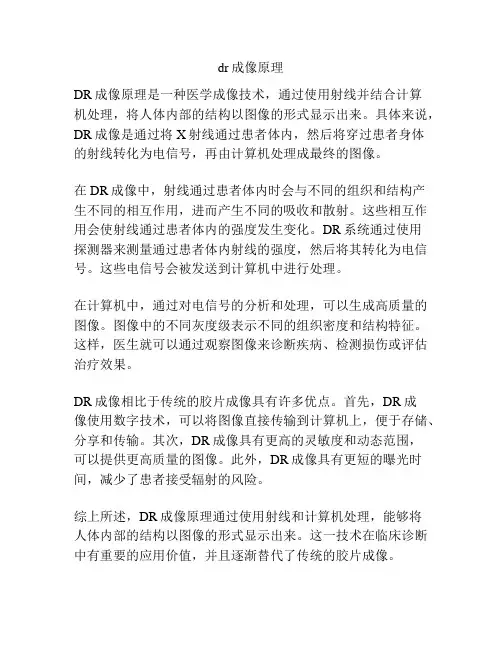

dr成像原理
DR成像原理是一种医学成像技术，通过使用射线并结合计算
机处理，将人体内部的结构以图像的形式显示出来。

具体来说，DR成像是通过将X射线通过患者体内，然后将穿过患者身体
的射线转化为电信号，再由计算机处理成最终的图像。

在DR成像中，射线通过患者体内时会与不同的组织和结构产
生不同的相互作用，进而产生不同的吸收和散射。

这些相互作用会使射线通过患者体内的强度发生变化。

DR系统通过使用
探测器来测量通过患者体内射线的强度，然后将其转化为电信号。

这些电信号会被发送到计算机中进行处理。

在计算机中，通过对电信号的分析和处理，可以生成高质量的图像。

图像中的不同灰度级表示不同的组织密度和结构特征。

这样，医生就可以通过观察图像来诊断疾病、检测损伤或评估治疗效果。

DR成像相比于传统的胶片成像具有许多优点。

首先，DR成
像使用数字技术，可以将图像直接传输到计算机上，便于存储、分享和传输。

其次，DR成像具有更高的灵敏度和动态范围，
可以提供更高质量的图像。

此外，DR成像具有更短的曝光时间，减少了患者接受辐射的风险。

综上所述，DR成像原理通过使用射线和计算机处理，能够将
人体内部的结构以图像的形式显示出来。

这一技术在临床诊断中有重要的应用价值，并且逐渐替代了传统的胶片成像。

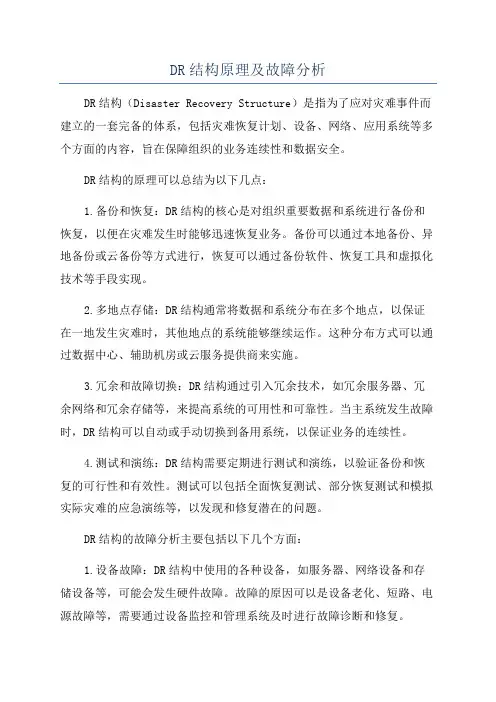

DR结构原理及故障分析DR结构（Disaster Recovery Structure）是指为了应对灾难事件而建立的一套完备的体系，包括灾难恢复计划、设备、网络、应用系统等多个方面的内容，旨在保障组织的业务连续性和数据安全。

DR结构的原理可以总结为以下几点：1.备份和恢复：DR结构的核心是对组织重要数据和系统进行备份和恢复，以便在灾难发生时能够迅速恢复业务。

备份可以通过本地备份、异地备份或云备份等方式进行，恢复可以通过备份软件、恢复工具和虚拟化技术等手段实现。

2.多地点存储：DR结构通常将数据和系统分布在多个地点，以保证在一地发生灾难时，其他地点的系统能够继续运作。

这种分布方式可以通过数据中心、辅助机房或云服务提供商来实施。

3.冗余和故障切换：DR结构通过引入冗余技术，如冗余服务器、冗余网络和冗余存储等，来提高系统的可用性和可靠性。

当主系统发生故障时，DR结构可以自动或手动切换到备用系统，以保证业务的连续性。

4.测试和演练：DR结构需要定期进行测试和演练，以验证备份和恢复的可行性和有效性。

测试可以包括全面恢复测试、部分恢复测试和模拟实际灾难的应急演练等，以发现和修复潜在的问题。

DR结构的故障分析主要包括以下几个方面：1.设备故障：DR结构中使用的各种设备，如服务器、网络设备和存储设备等，可能会发生硬件故障。

故障的原因可以是设备老化、短路、电源故障等，需要通过设备监控和管理系统及时进行故障诊断和修复。

2.网络故障：DR结构中的网络设备和连接通路等也可能出现故障，导致数据传输中断或延迟，影响系统的恢复能力。

网络故障的原因可以是线缆损坏、交换机故障等，需要有网络监控和故障切换机制来解决。

3.数据丢失：备份数据的过程中可能会出现误删、格式化或传输错误等问题，导致备份数据丢失或损坏，无法进行有效的恢复。

为了避免数据丢失的故障，需要建立完善的备份策略和数据完整性检测机制。

4.人为失误：DR结构中的故障也可能是由于人为操作不当造成的，如误操作、配置错误等。

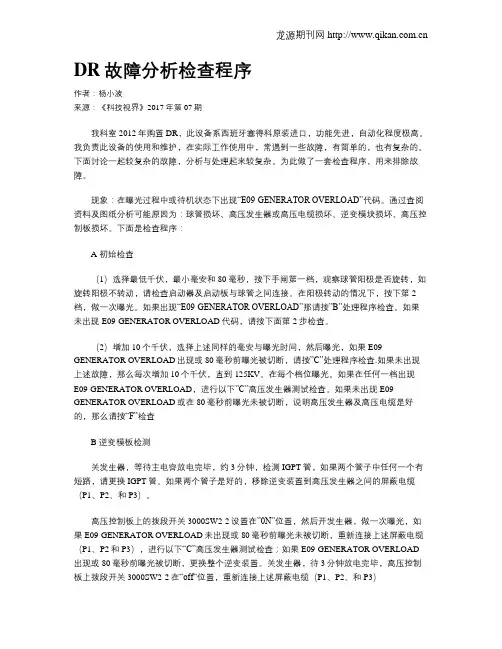

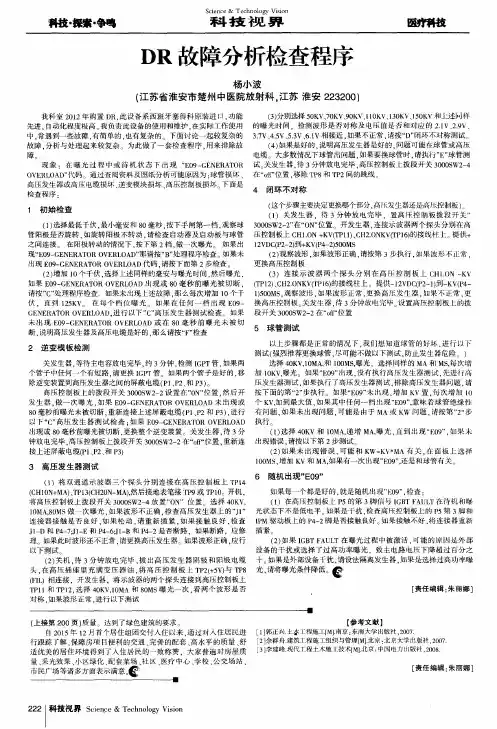

DR故障分析检查程序作者：杨小波来源：《科技视界》2017年第07期我科室2012年购置DR，此设备系西班牙塞得科原装进口，功能先进，自动化程度极高。

我负责此设备的使用和维护，在实际工作使用中，常遇到一些故障，有简单的，也有复杂的。

下面讨论一起较复杂的故障，分析与处理起来较复杂。

为此做了一套检查程序，用来排除故障。

现象：在曝光过程中或待机状态下出现“E09-GENERATOR OVERLOAD”代码。

通过查阅资料及图纸分析可能原因为：球管损坏、高压发生器或高压电缆损坏、逆变模块损坏、高压控制板损坏。

下面是检查程序：A 初始检查（1）选择最低千伏，最小毫安和80毫秒，按下手闸第一档，观察球管阳极是否旋转，如旋转阳极不转动，请检查启动器及启动板与球管之间连接。

在阳极转动的情况下，按下第2档，做一次曝光。

如果出现“E09-GENERATOR OVERLOAD”那请按”B”处理程序检查。

如果未出现E09-GENERATOR OVERLOAD代码，请按下面第2步检查。

（2）增加10个千伏，选择上述同样的毫安与曝光时间，然后曝光，如果E09-GENERATOR OVERLOAD出现或80毫秒前曝光被切断，请按”C”处理程序检查.如果未出现上述故障，那么每次增加10个千伏，直到125KV。

在每个档位曝光。

如果在任何一档出现E09-GENERATOR OVERLOAD，进行以下”C”高压发生器测试检查。

如果未出现E09-GENERATOR OVERLOAD或在80毫秒前曝光未被切断，说明高压发生器及高压电缆是好的，那么请按“F”检查B 逆变模板检测关发生器，等待主电容放电完毕，约3分钟，检测IGPT管，如果两个管子中任何一个有短路，请更换IGPT管。

如果两个管子是好的，移除逆变装置到高压发生器之间的屏蔽电缆（P1、P2、和P3）。

高压控制板上的拨段开关3000SW2-2设置在”0N”位置，然后开发生器，做一次曝光，如果E09-GENERATOR OVERLOAD未出现或80毫秒前曝光未被切断，重新连接上述屏蔽电缆（P1、P2和P3），进行以下“C”高压发生器测试检查；如果E09-GENERATOR OVERLOAD 出现或80毫秒前曝光被切断，更换整个逆变装置。

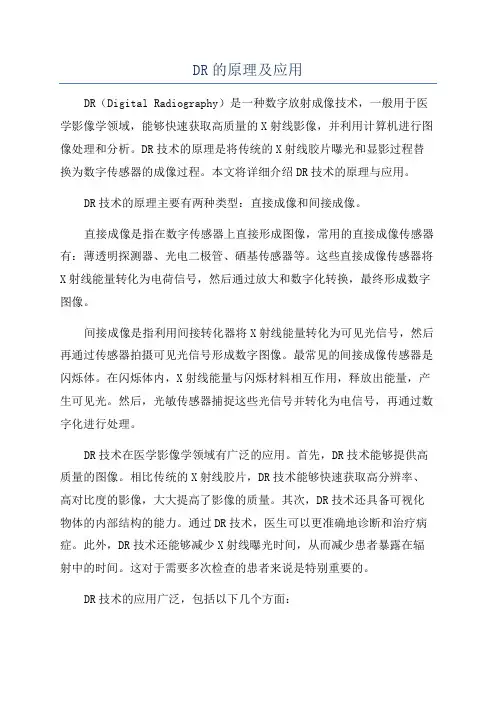

DR的原理及应用DR（Digital Radiography）是一种数字放射成像技术，一般用于医学影像学领域，能够快速获取高质量的X射线影像，并利用计算机进行图像处理和分析。

DR技术的原理是将传统的X射线胶片曝光和显影过程替换为数字传感器的成像过程。

本文将详细介绍DR技术的原理与应用。

DR技术的原理主要有两种类型：直接成像和间接成像。

直接成像是指在数字传感器上直接形成图像，常用的直接成像传感器有：薄透明探测器、光电二极管、硒基传感器等。

这些直接成像传感器将X射线能量转化为电荷信号，然后通过放大和数字化转换，最终形成数字图像。

间接成像是指利用间接转化器将X射线能量转化为可见光信号，然后再通过传感器拍摄可见光信号形成数字图像。

最常见的间接成像传感器是闪烁体。

在闪烁体内，X射线能量与闪烁材料相互作用，释放出能量，产生可见光。

然后，光敏传感器捕捉这些光信号并转化为电信号，再通过数字化进行处理。

DR技术在医学影像学领域有广泛的应用。

首先，DR技术能够提供高质量的图像。

相比传统的X射线胶片，DR技术能够快速获取高分辨率、高对比度的影像，大大提高了影像的质量。

其次，DR技术还具备可视化物体的内部结构的能力。

通过DR技术，医生可以更准确地诊断和治疗病症。

此外，DR技术还能够减少X射线曝光时间，从而减少患者暴露在辐射中的时间。

这对于需要多次检查的患者来说是特别重要的。

DR技术的应用广泛，包括以下几个方面：1.临床应用：DR技术在医院临床影像科用于骨骼、肺部、胸部、腹部、头部等各个部位的X射线检查。

通过DR技术，医生可以观察到骨骼、器官、软组织和病变等情况，从而进行准确的诊断和治疗。

2.牙科应用：DR技术在牙科领域也有重要的应用。

传统的牙科X射线胶片需要显影和冲洗的过程，而DR技术可以将图像直接呈现在计算机屏幕上，不仅方便了牙医的操作，而且还提供了更高质量的影像。

3.非破坏检测：DR技术在材料科学和工业生产中有广泛的应用，特别是在非破坏检测中。

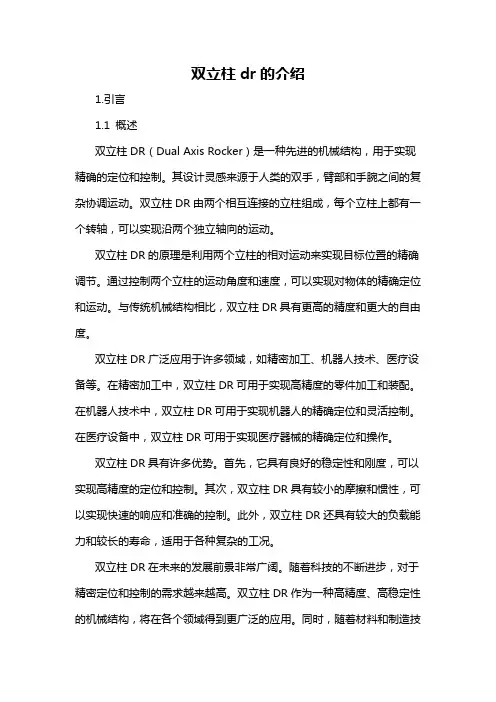

双立柱dr的介绍1.引言1.1 概述双立柱DR（Dual Axis Rocker）是一种先进的机械结构，用于实现精确的定位和控制。

其设计灵感来源于人类的双手，臂部和手腕之间的复杂协调运动。

双立柱DR由两个相互连接的立柱组成，每个立柱上都有一个转轴，可以实现沿两个独立轴向的运动。

双立柱DR的原理是利用两个立柱的相对运动来实现目标位置的精确调节。

通过控制两个立柱的运动角度和速度，可以实现对物体的精确定位和运动。

与传统机械结构相比，双立柱DR具有更高的精度和更大的自由度。

双立柱DR广泛应用于许多领域，如精密加工、机器人技术、医疗设备等。

在精密加工中，双立柱DR可用于实现高精度的零件加工和装配。

在机器人技术中，双立柱DR可用于实现机器人的精确定位和灵活控制。

在医疗设备中，双立柱DR可用于实现医疗器械的精确定位和操作。

双立柱DR具有许多优势。

首先，它具有良好的稳定性和刚度，可以实现高精度的定位和控制。

其次，双立柱DR具有较小的摩擦和惯性，可以实现快速的响应和准确的控制。

此外，双立柱DR还具有较大的负载能力和较长的寿命，适用于各种复杂的工况。

双立柱DR在未来的发展前景非常广阔。

随着科技的不断进步，对于精密定位和控制的需求越来越高。

双立柱DR作为一种高精度、高稳定性的机械结构，将在各个领域得到更广泛的应用。

同时，随着材料和制造技术的不断改进，双立柱DR的性能和可靠性将进一步提升。

总之，双立柱DR是一种先进的机械结构，具有广泛的应用前景和许多优势。

通过进一步的研究和开发，双立柱DR将为精密定位和控制领域带来更多的创新和进步。

1.2文章结构文章结构部分应该包括以下内容：文章结构部分旨在说明本文的组织结构和各个章节的主要内容，以帮助读者更好地理解全文的框架和流程。

本文共分为三个部分：引言、正文和结论。

在引言部分，首先进行了概述，介绍了双立柱DR的主要内容和背景，引起读者的兴趣。

接下来，详细阐述了文章的结构，即本文分为引言、正文和结论三个部分，并简要介绍了每个部分的主要内容和目的。

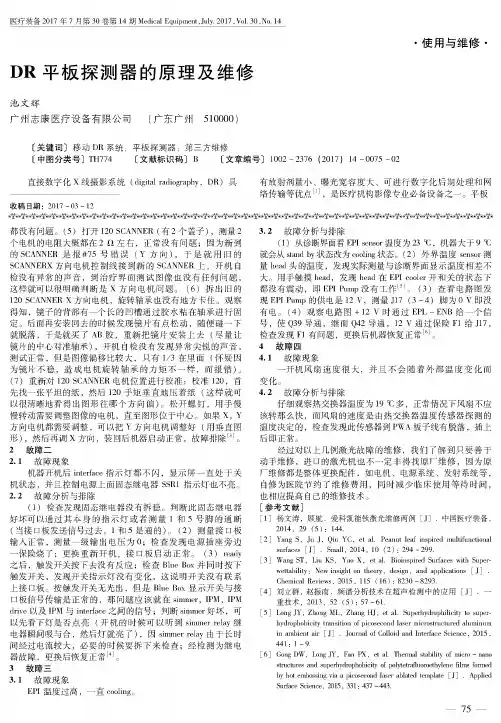

使用与维修•DR平板探测器的原理及维修池文辉广州志康医疗设备有限公司（广东广州510000)〔关键词〕移动D R系统；平板探测器；第三方维修〔中图分类号〕TH774 〔文献标识码〕B〔文章编号〕1002 -2376 (2017) 14 -0075 -02直接数字化X线摄影系统（cBgkalmdwgmphy，DR)具 有放射剂量小、曝光宽容度大、可进行数字化后期处理和网--------------------------络传输等优点[1],是医疗机构影像专业必备设备之一。
