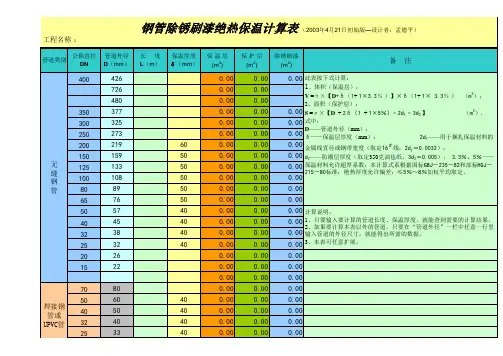

管道刷漆面积计算表

管道防腐刷漆计算公式在工业生产和建筑领域中，管道是一种非常重要的设备，它们承载着输送液体或气体的重要任务。

然而，由于管道长期处于恶劣的环境中，容易受到腐蚀的影响，因此需要进行防腐处理。

其中，管道防腐刷漆是一种常见的防腐方法。

在进行管道防腐刷漆时，需要计算所需的涂料量，以确保管道能够得到充分的防护。

下面将介绍管道防腐刷漆计算公式及相关内容。

1. 管道防腐刷漆计算公式。

在进行管道防腐刷漆时，需要计算所需的涂料量。

一般来说，涂料的用量与管道的长度、直径、表面积以及涂料的覆盖率有关。

下面是管道防腐刷漆计算公式：涂料用量 = 管道长度×管道直径×涂料覆盖率。

其中，涂料用量表示所需涂料的总量，单位通常为升或千克；管道长度表示需要进行防腐处理的管道的长度，单位通常为米；管道直径表示管道的直径，单位通常为毫米；涂料覆盖率表示涂料在管道表面的覆盖率，通常为百分比。

2. 相关参数说明。

在上述计算公式中，涂料用量、管道长度和管道直径是比较直观和容易理解的参数，下面将对涂料覆盖率进行一些说明。

涂料覆盖率是指涂料在管道表面的覆盖程度，通常用百分比表示。

不同类型的涂料对管道的防护能力不同，因此其涂料覆盖率也会有所差异。

一般来说，涂料覆盖率越高，管道的防腐效果就会越好。

在实际应用中，涂料的厂家会提供相应的涂料覆盖率数据，用户可以根据这些数据来确定具体的涂料覆盖率。

3. 注意事项。

在进行管道防腐刷漆计算时，需要注意以下几点：（1）精确测量管道长度和直径。

管道长度和直径是计算涂料用量的重要参数，因此需要进行精确测量，以确保计算结果的准确性。

（2）合理选择涂料覆盖率。

涂料覆盖率是影响涂料用量的关键因素，选择合适的涂料覆盖率可以有效节约涂料用量，同时确保管道得到充分的防护。

（3）考虑实际情况进行调整。

在实际应用中，管道的形状、表面状态以及使用环境都会对涂料用量产生影响，因此需要根据实际情况进行适当的调整。

4. 结语。

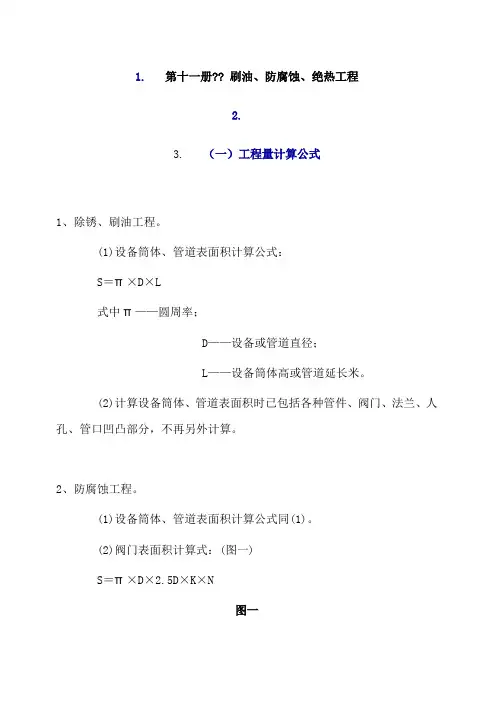

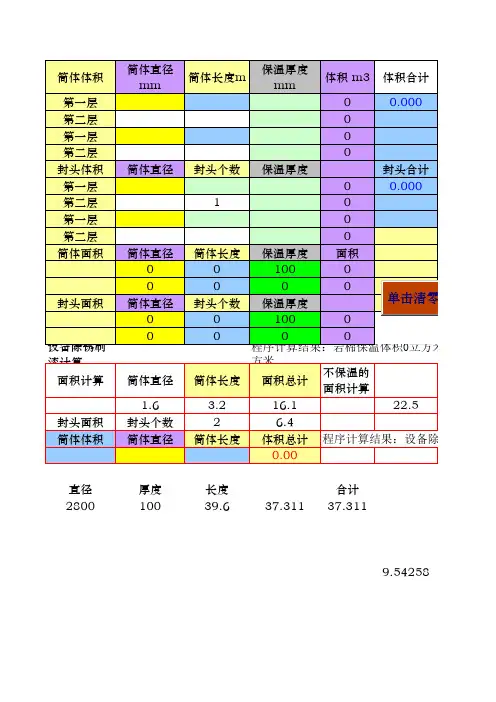

工程量(面积)计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S =nX DXL式中n——圆周率；D 设备或管道直径；L 设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)(2)阀门表面积计算式：(图一)S =nX DX 2.5D X KXNL图一式中D直径;K ——1.05 ;N ――阀门个数。

(3)弯头表面积计算式：(图二)图二S=nX DX 1.5D X KX 2nX N/ B式中D直径；K ——1.05 ;N ――弯头个数；B值取定为:90 °弯头B= 4; 45°弯头B= 8(4)法兰表面积计算式：(图三)S=nX DX 1.5D X KXN图三式中D直径；K ——1.05 ;N ――法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式: (图四)图4S =nX (D + A) X A式中D——直径；A 法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)D图五S = LXnX D+(D[]22) XnX 1.5 XN式中N——封头个数；1.5 ――系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V =nX (D+ 1.033 5 ) X 1.033 5S =nX (D + 2.1 5 + 0.0082) XL 图五式中D——直径1.033、2.1 ——调整系数；5――绝热层厚度；L ----- 设备筒体或管道长；0.0082 ――捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时）。

D = D1+ D2 + （10 〜20mm）式中D ――伴热管道综合值；D1 ——主管道直径；D2 ――伴热管道直径；（10〜20mm）——主管道与伴热管道之间的间隙。

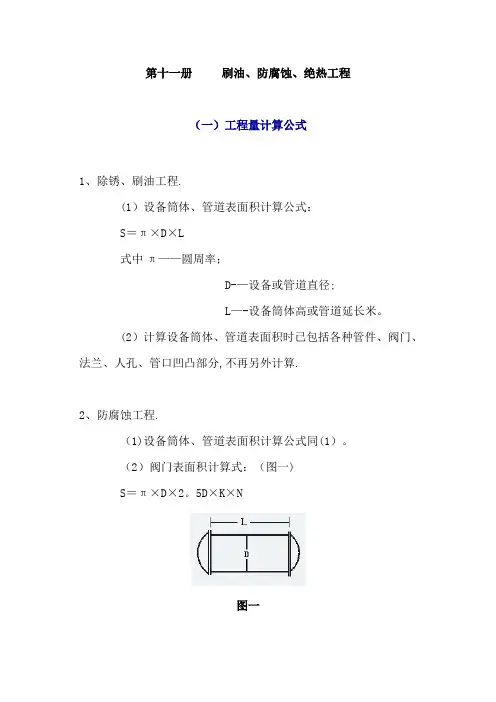

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

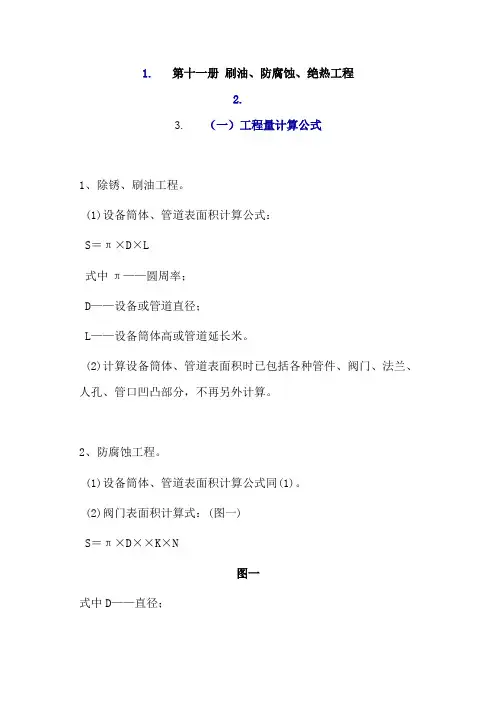

1.第十一册刷油、防腐蚀、绝热工程2.3.（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D××K×N图一式中D——直径；K——；N——阀门个数。

(3)弯头表面积计算式：(图二)4.图二S＝π×D××K×2π×N／B式中D——直径；K——；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D××K×N5.图三式中D——直径；K——；N——法兰个数。

6.7. (5)设备和管道法兰翻边防腐蚀工程量计算式：(图四) 8.9.图410.11. S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)12.图五13.？14. S＝L×π×D+(D[]22)×π××N15.式中N——封头个数；16.——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L图五式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

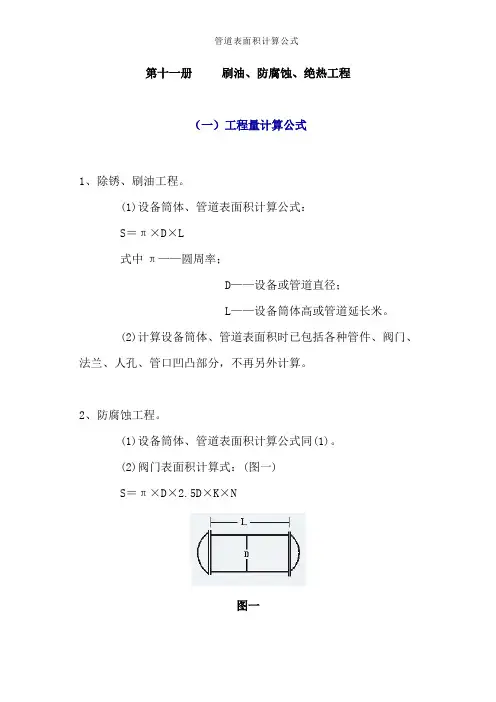

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程.(1）设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D-—设备或管道直径;L—-设备筒体高或管道延长米。

(2）计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分,不再另外计算.2、防腐蚀工程.（1)设备筒体、管道表面积计算公式同(1）。

（2）阀门表面积计算式：（图一)S＝π×D×2。

5D×K×N图一式中D—-直径;K——1。

05；N-—阀门个数。

（3）弯头表面积计算式：(图二）图二S＝π×D×1。

5D×K×2π×N／B式中D-—直径；K—-1。

05;N—-弯头个数;B值取定为:90°弯头B＝4；45°弯头B＝8.(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D—-直径;K——1.05；N--法兰个数。

（5)设备和管道法兰翻边防腐蚀工程量计算式:(图四）图4S＝π×（D＋A）×A式中D——直径;A——法兰翻边宽。

（6）带封头的设备防腐(或刷油）工程量计算式:（图五）图五S＝L×π×D+（D［］22）×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1）设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ）×1。

033δS＝π×（D＋2.1δ＋0。

0082)×L图五式中D——直径1.033、2。

1—-调整系数；δ--绝热层厚度;L--设备筒体或管道长;0。

0082-—捆扎线直径或钢带厚。

（2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同,夹角小于90°时）。

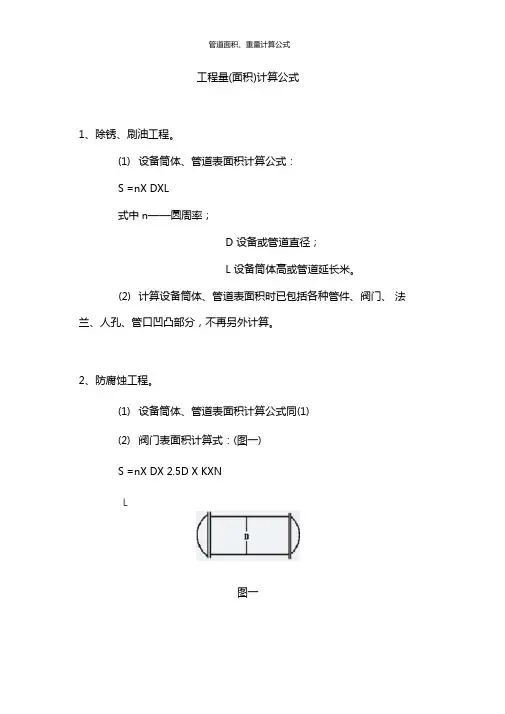

管道面积、重量-计算公式(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除工程量（面积）计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式： S＝π×D×L 式中π——圆周率； D——设备或管道直径； L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一) S＝π×D××K×N图一式中D——直径； K——； N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D××K×2π×N／B 式中D——直径； K——； N——弯头个数； B 值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三) S＝π×D××K×N图三式中D——直径； K——； N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径； A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π××N 式中N——封头个数；——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L图五式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

1.第十一册?? 刷油、防腐蚀、绝热工程2.3.（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)4.图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N5.图三式中D——直径；K——1.05；N——法兰个数。

6.7. (5)设备和管道法兰翻边防腐蚀工程量计算式：(图四) 8.9.图410.11. S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)12.图五13.14. S＝L×π×D+(D[]22)×π×1.5×N15.式中N——封头个数；16. 1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

工程量（面积）计算公式1、除锈、刷油工程。

（1）设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径;L—-设备筒体高或管道延长米.（2）计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1）设备筒体、管道表面积计算公式同（1）.（2）阀门表面积计算式：（图一）S＝π×D×2。

5D×K×N图一式中D——直径;K——1。

05;N——阀门个数。

（3)弯头表面积计算式:(图二)图二S＝π×D×1。

5D×K×2π×N／B式中D——直径；K-—1。

05；N-—弯头个数;B值取定为:90°弯头B＝4；45°弯头B＝8.（4）法兰表面积计算式：（图三)S＝π×D×1。

5D×K×N图三式中D——直径；K——1。

05;N——法兰个数.（5)设备和管道法兰翻边防腐蚀工程量计算式：（图四）图4S＝π×(D＋A)×A式中D--直径;A—-法兰翻边宽。

(6)带封头的设备防腐（或刷油）工程量计算式：(图五）图五S＝L×π×D+（D[］22)×π×1。

5×N式中N—-封头个数;1。

5—-系数值.3、绝热工程量。

（1）设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1。

033δ)×1.033δS＝π×(D＋2。

1δ＋0.0082）×L图五式中D——直径1。

033、2.1——调整系数;δ--绝热层厚度;L—-设备筒体或管道长；0。

0082——捆扎线直径或钢带厚.（2）伴热管道绝热工程量计算式:①单管伴热或双管伴热（管径相同,夹角小于90°时）。

D′＝D1＋D2 ＋(10~20mm)式中D′——伴热管道综合值;D1 —-主管道直径；D2 -—伴热管道直径；（10～20mm)-—主管道与伴热管道之间的间隙。
