第二章 8086体系结构与80x86CPU
1.8086CPU由哪两部分构成它们的主要功能是什么
答:8086CPU由两部分组成:指令执行部件(EU,Execution Unit)和总线接口部件(BIU,Bus Interface Unit)。
指令执行部件(EU)主要由算术逻辑运算单元(ALU)、标志寄存器FR、通用寄存器组和EU控制器等4个部件组成,其主要功能是执行指令。
总线接口部件(BIU)主要由地址加法器、专用寄存器组、指令队列和总线控制电路等4个部件组成,其主要功能是形成访问存储器的物理地址、访问存储器并取指令暂存到指令队列中等待执行,访问存储器或I/O端口读取操作数参加EU运算或存放运算结果等。
2.8086CPU预取指令队列有什么好处8086CPU内部的并行操作体现在哪里答:8086CPU的预取指令队列由6个字节组成,按照8086CPU的设计要求,指令执行部件(EU)在执行指令时,不是直接通过访问存储器取指令,而是从指令队列中取得指令代码,并分析执行它。
从速度上看,该指令队列是在CPU内部,EU从指令队列中获得指令的速度会远远超过直接从内存中读取指令。
8086CPU
内部的并行操作体现在指令执行的同时,待执行的指令也同时从内存中读取,并送到指令队列。
5.简述8086系统中物理地址的形成过程。
8086系统中的物理地址最多有多少个逻辑地址呢答:8086系统中的物理地址是由20根地址总线形成的。
8086系统采用分段并附以地址偏移量办法形成20位的物理地址。
采用分段结构的存储器中,任何一个逻辑地址都由段基址和偏移地址两部分构成,都是16位二进制数。
通过一个20位的地址加法器将这两个地址相加形成物理地址。
具体做法是16位的段基址左移4位(相当于在段基址最低位后添4个“0”),然后与偏移地址相加获得物理地址。
由于8086CPU的地址线是20根,所以可寻址的存储空间为1M字节,即8086系统的物理地址空间是1MB。
逻辑地址由段基址和偏移地址两部分构成,都是无符号的16位二进制数,程序设计时采用逻辑地址,也是1MB。
6.8086系统中的存储器为什么要采用分段结构有什么好处
答:8086CPU中的寄存器都是16位的,16位的地址只能访问64KB的内存。
086系统中的物理地址是由20根地址总线形成的,要做到对20位地址空间进行访问,就需要两部分地址
采用段基址和偏移地址方式组成物理地址的优点是:满足对8086系统的1MB 存储空间的访问,同时在大部分指令中只要提供16位的偏移地址即可。
9.在某系统中,已知当前(SS)=2360H,(SP)=0800H,那么该堆栈段在存储器中的物理地址范围是什么若往堆栈中存入20个字节数据,那么SP的内容为什么值答:(SS)×10H+(SP)=23600H+0800H=23E00H,堆栈段在存储器中的物理地址范围是23600H~23E00H。
若往堆栈中存入20个字节数据,那么SP的内容为0800H-14H=07ECH。
(20的十六进制为14H)。
10.已知当前数据段位于存储器的B4000H到C3FFFH范围内,则段寄存器DS的内容为多少答:段寄存器DS的内容为B4000H。
11.8086系统中为什么一定要有地址锁存器需要锁存哪些信息
答:由于8086CPU受芯片封装的限制,只有40个管脚,所以地址线和数据线只能采用复用的方式共同使用某些管脚。
对存储器进行访问时,在读取数据或写入数据时,存储器芯片要求在这个过程中地址信息必须稳定提供给存储器,而由于8086CPU地址线和数据线是复用的,就不可能在同一时刻具有地址和数据的两种功能。
这就需要在CPU提供地址信息时,将地址锁存起来,以保证下一个时刻当这些复用的管脚起着数据线的功能时,存储器有正确的地址信息。
要锁存的信息包括这些复用管脚的地址和BHE等信号。
12.8086读/写总线周期各包括最少几个时钟周期什么情况下需要插入等待
周期T
W 插入多少个T
W
取决于什么因素答:8086读/写总线周期各包括最少四个
时钟周期。
在系统中增加等待周期T
W
的一般情况是:当CPU提供了地址后,由
于外设或存储器的读出或写入时间较慢,不能与CPU的速度匹配,就需要插入
等待周期T
W
,等待CPU能从外设或存储器将数据正确地读出或写入为止。
显然,
插入的等待周期T
W
的个数取决于外设或存储器的取出或写入时间。
13.若已知当前(DS)=7F06H,在偏移地址为0075H开始的存储器中连续存放6个字节的数据,分别为11H,22H,33H,44H,55H和66H,请指出这些数据在存储器中的物理地址,如果要从存储器中读出这些数据,需要设备部几次存储器各读出哪些数据
答:物理地址:7F06H×10H+0075H=7F0DSH,故从7F0DSH起6个地址数据在存储器中的地址。
最少要访问四次:第一次:11。
第二次:33,22。
第三次:55,44。
第四次:66。
14:某程序在当前数据段中存有两个数据字0ABCDH和1234H,它们对应的物理地址分别为3FF85H和40AFEH,若已知当前(DS)=3FB0H,请说明这两个数据的偏移地址,并用图说明它们在存储器中的存放格式。
答:偏移地址为:0485H和0FFEH。

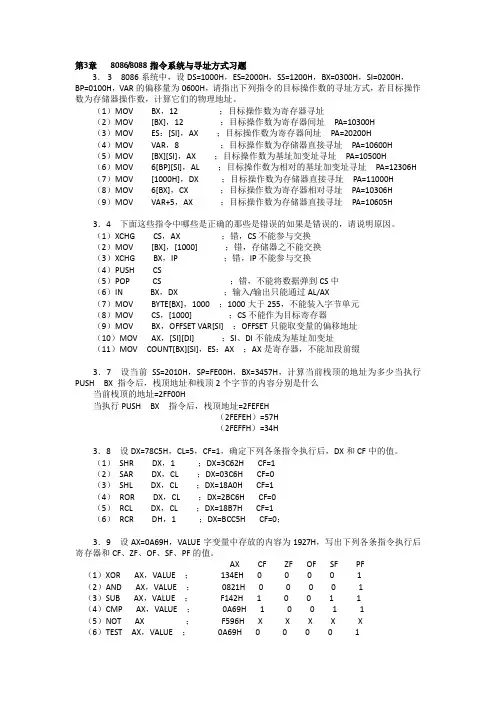

第三章8086的指令系统
1:MOV AX,[SI] 寄存器寻址寄存器间接寻址
2:MOV DI,100寄存器寻址立即寻址
3:MOV [BX],AL 寄存器间接寄存器
4:MOV [BX][SI],CX 基址+变址寄存器
5:ADD DX,106H[SI]变址寄存器
6:PUSH AX 寄存器 7:ADD DS:[BP],AX 8:OR AX,DX 寄存器
2:设寄存器DS=2000H,SS=1500H,ES=3200H,SI=0A0H,BX=100H,
BP=10H,数据段中变量VAL的偏移地址为50H,试指出下列各条指令中源操
作数的寻址方式是什么对于存储器操作数,其物理地址是多少
(1)MOV AX,[100H]直接寻址:20100H
(2)MOV CX,ES:[BX] 寄存器寻址
(3)MOV DX,[BX][SI]基址+变址:200F0h
(4)MOV AX,VAL[SI]变址寻址:200F0h
(5)MOV BX,1234[BX]基址寻址:205D2H
(6)MOV AX,[BP]寄存器寻址:15010H
3.答案
(3)OUT 3EBH,AX 改 (4)MUL AL,CL 改MUL CL
MOV DX,3EBH 6)ROL DX,5改MOV CL,5
OUT DX,AX ROL DX,CL
(5)MUL AX,25改 (8)POP FR 改POPF
MOV BX,25 (9)MOV 234H,BX改MOV BX,234H
(10)INC [SI]改INC BYTE PTR [SI]
(11)ADD [BX],456H改ADD WORD PTR [BX],456H
(12)INT O错 (13)DIV AX ,BX改DIV BX
(14)DEC [BP]改DEC WORD PTR [BP] (15)XLAT BX 错
(16)ADD CX+1改ADD CX,1或INC CX (17)DAA AX 改DAA
4:带符号数-86所表示的二进制:B
执行MOV DL,2AH 和SHR DL,1两条指令后:DL=00010101 CF=0
可将AX寄存器中D0,D5,D8和D11位求反,其余位不变的指令:XOR AX,0921H 某存储单元物理地址为3B4FH,其段地址和偏移地址可选:3B40H和00FEH 两个8位二进制数00110101及做“异或”操作后,寄存器FR的下面3个状态标志分别是:PF=0 SF=1 ZF=0
寄存器写指令时,如MOV [SI],AX,则CPU的外部管脚状态:WR=0 RD=1 M\IO=1 5:已知,DS=2000H BX=100H SI=02H 从物理地址20100H单元开始,依次存放数据12H 34H 56H 78H ,而从物理地址21200h单元开始,依次存放数据
2AH,,98H.试说明下列各条指令单独执行后AX寄存器的内容。
(1)MOV AX,3600H 3600H
(2)MOV AX,[1200H] 4C2AH
(3)MOV AX,BX 0100H
(4)MOV AX,[BX] 3412H
(5)MOV AX,1100H[BX] 4C2AH
(6)MOV AX,[BX][SI] 7856H
6.设堆栈指针SP的初值为2400H,(AX)=4000H,(BX)=3600H.问:
(1)执行指令“PUSH AX”后,SP= 23FEH
(2)再执行“PUSH AX”和”POP AX”后,(SP)=(AX)=(BX)=
SP=23FEH AX=3600H BX=3600H
7.
(1)MOV DX,2000H
MOV BX,1000H
XHGH BX,DX
BX=2000H,DX=1000H
(2)MOV AX,1234H
PUSH AX
POP BX
AX=1234H,BX=1234H
(3)LEA DX,[2000H]
MOV BX,DX
(4)MOV AL,08
ADD AL,08
AAA
AX=0106
(5)MOV AL,48H
ADD AL,39H
DAA
(AL)=87H
(6)AND AL,AL
MOV AL,80
ADC AL,AL (AL)=0A0H
(7)MOV DX,OFFFH NEG DX
(DX)=0001H
(8)MOV BL,OB8H ROR BL,1
BL=5CH,CF=0 (9)SUB AX,AX AND DX,DX
DX=0
(10)MOV CL,3 MOV AH,42H
SHR AH,XL
AH=08H,CF0 (11)MOV AX,34EBH MOV CL,5FH
DIV CL
(12)MOV AL,08H
MOV BL,09
MUL BL
AAM
AX=0702H
(13)MOV BL,9
MOV AX,0702H
ADD
DIV BL,
AX=0008H
(14)MOV AL98H
CBW
BX=0FF98H
(15)MOV AH,2
MOV DL,`W`
INT 21H
结果=执行DOS的2号功能调用,在屏幕上显示字母W
第五章存储器原理与接口
1.按存储器在计算机中的作用,存储器可分为哪向类简述其特点。
答:存储器分:主存储器(内存),辅助存储器(外存),高压缓冲存储器。
主存储器用来存放活动的程序和数据,其速度高,容量较少、每位价格高。
辅助存储器用于存放当前不活跃的程序和数据,其速度慢、容量大、每位价格低。
缓冲存储器在两个不同工作速度的部件之间起缓冲作用。
2.什么是RAM和ROM RAM和ROM各有什么特点
答:RAM是随机存储器,指计算机可以随机地、个别地对各个存储单元进行访问,访问所需时间基本固定,与存储单元的地址无关。
ROM是只读存储器,对其内容只能读,不能写入。
与RAM相比,其信息具有非易失性,即掉电后,ROM 中的信息仍会保留。
3.什么是多层次存储结构它有什么作用
答:存储器的性能是计算机性能的最主要指标之一,其目标是大容量、高速度和低成本,因此应该在系统结构的设计上扬长避短,采用多层存储结构构成一个较为合理的存储系统。
多层存储结构是一个金字塔的结构,距塔尖(即CPU)越近速度越快,容量越小,单位价格也较贵;反之速度较慢,容量较大,单位价格也较便宜。
其作用是获得最佳性价比。
5.主存储器的主要技术指标有哪些答:主存储器的主要技术指标有主存容量、存储器存取时间、存储周期和可靠性。
7.若用1K×1位的RAM芯片组成16K×8位的存储器,需要多少片芯片在CPU的地址线中有多少位参与片内寻址多少位用做芯片组选择信号答:要128片。
A1~A9共10位参与片内寻址,其余可用于片选信号。
8.在8086系统中,若要从存储器奇地址体中读1个字节数据,列出存储器有关的控制信号和它们的有效逻辑电平信号。
答:RD=0 WD=1 CS=0 M IO=1 BHE=0
第六章微型计算机的输入输出
1.CPU与外部设备通信为什么使用接口
答:存储器与CPU交换信息时,它们在数据格式、存取速度等方面基本上是匹配的,,也就是说,CPU要从存储器读入指令、数据或向存储器写入新的结果和数据,只要一条存储器访问就可以完成;在硬件连接方面,只需芯片与芯片之间的管脚直接连接。
但CPU要与外部设备通信至少有两方面的困难:第一,CPU 的运行速度要比外设的处理速度高得多,通常简单地用一条输入输出的指令是无法完成CPU与外设之间的信息交换的;第二,外设的数据线和控制线也不可能与CPU直接连接。
CPU与外设通信具有如下特点:需要接口作为CPU与外设通信的桥梁。
需要有数据传送之前的“联络”。
要传递的信息有三方面内容:状态、数据和控制信息。
CPU与外设通信必须借助于必要的电路来实现,这样的电路称为接口或I/O接口。
1.什么是接口为什么需要接口接口有哪些作用
答:而介于主机和外设之间用于完成某些控制功能、速度匹配、信号转换的一种缓冲电路称为I/O接口电路,简称I/O接口(Interface)。
I/O接口在CPU与外设之间建立一个缓冲区,解决CPU与外设之间在数据形式、数据的传递方式以及传递速率上存在很大差异的矛盾。
接口作用主要包括信号暂存、数据格式转换、传送路径的切换控制和状态信号的交换、通讯控制、设备动作、定时控制、中断管理及错误检测等功能。
.答:CPU和外设之间的信息交换存在以下一些问题:速度不匹配;信号电平不匹配;信号格式不匹配;时序不匹配。
I/O接口电路是专门为解决CPU与外设之间的不匹配、不能协调工作而设置的,处于总线和外设之间,一般应具有以下基本功能:⑴设置数据缓冲以
解决两者速度差异所带来的不协调问题;⑵设置信号电平转换电路,如可采用MC1488、MC1489、MAX232、MZX233芯片来实现电平转换。
⑶设置信息转换逻辑,如模拟量必须经 A/D变换成数字量后,才能送到计算机去处理,而计算机送出的数字信号也必须经D/A变成模拟信号后,才能驱动某些外设工作。
⑷设置时序控制电路;⑸提供地址译码电路。
O接口有什么用途
1)进行地址译码或设备选择,以便使CPU能与某一指令的外部设备通信。
2)状态信息的应答,以协调数据传送之前的准备工作。
3)进行中断管理,提供中断信号。
4)进行数据格式转换,如正负逻辑的转换、串行与并行数据转换等。
5)进行电平转换,如TTL电平与MOS电平间的转换。
6)协调速度,如采用锁存、缓冲、驱动等。
7)时序控制,提供实时时钟信号。
O端口有哪两种寻址方式各有何优缼点
答:存储器的映像I/O寻址和I/O映像的I/O寻址
存储器映射的I/O寻址方式优缺点
优点:由于I/O和存储器在地址上没有区别,在程序设计时可以使用丰
富的指令对端口进行操作,甚至包括对端口数据的运算。
缺点: I/O端口需要占用部分处理器的地址空间。
由于存储器和I/O端口地址在形式上没有区别,相对增加了程序
设计和阅读的难度。
I/O映射的I/O寻址方式优缺点
优点:程序阅读方便,使用IN或OUT指令就一定是对外设的通信;
由于I/O端口有自己的地址,使系统存储器地址范围扩大,适合
大系统使用。
缺点:指令少,编程相对灵活性减少;
硬件上需要I/O端口的译码芯片,增加了硬件开支
5.微机系统的输入输出指什么输入输出有什么不同
常用的打印机有:击打式、喷墨式和激光打印机。
?
输入与输出的不同
输入是指从被控设备到计算机的物理信号的传输和变换通道,其主要实现被控设备和计算机之间原始参数和信号的变换。
?
输出是指从计算机到被控设备的控制信号和参数的传输通道,其与输入一样都有模拟与数字之分,都是用以实现数据采集现场与计算机的连接
6.输入输出有哪几种方式各有何优缼点
答:两种方式:程序控制方式和直接存储器存取方式(DMA方式)
优缼点:程序控制方式:速度慢,但程序简单。
DMA:速度快,但程序复杂。
7.在输入输出的电路中,为什么常常要用锁存器和缓冲器
因为I/O速度非常快,利用锁存器和缓存器解决同步问题
9.8086CPU在执行输入输出指令时,CPU有哪些控制管脚的作用,什么样的电平有效答:RD WD CS MI0 BHE 除了BHE高电平有效,其它均低电平有效。
分配的端口地址有何限制为什么
8086CPU 与外设交换数据可按字节进行。
当按字节进行时,偶地址端品的字节数据由低8位数据线D 7~D 0位传输,奇地址端口的字节数据由高8位数据线D15~D8传输。
当用户在安排外设的端口地址时,如果外设是以8位方式与CPU 连接,就只能将其数据线与CPU 的低8位连接,或者只能与CPU 的高8位方式连接。
这样,同一台外设的所有寄存器端口地址都只能是偶地址或者奇地址,所以设备的端口地址往往是不连续的。
例:设计一ROM 扩展电路,容量为32K 字,地址从00000H 开始。
EPROM 芯片取27256
解:
a 、确定芯片个数
32K ×16=64K ×8 64 K ×8/(32 K ×8)=2(片)
例: 设计一RAM 扩展电路,容量为32K 字,地址从10000H 开始。
芯片采用62256 27256EPROM A 14—A 0D 7—D 0CS OE 27256EPROM
A 14—A 0D 7—D 0
CS OE +M/IO A 19
A 18A 17A 16
15|A 115|D 8
D 7|D 0RD
解:
a 、计算所需要的芯片个数
32K ×16=64K ×8
64 K ×8/(32 K ×8)=2(片) 62256RAM A 14—A 0D 7—D 0CS OE WR 62256RAM A 14—A 0D 7—D 0CS OE WR 15|A 115|D 8D 7|D 0
RD
WR
+
+A +
M/IO A 19A 18A 17A 16
BHE。
