《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dPE >0 B.δd/dPE<0C.δd/dPE=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

电力系统分析基础试卷1一、简答题（15分）电网互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。

(略去各元件电阻和所有对地导纳及变压器励磁导纳)T 3L G1T 2三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。

四、（15后，系统的频率和发电机的出力各为多少？五、（15用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。

中性点电位Un是多少KV？Xn是否流过正、负序电流？ Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采用分裂导线有何作用？简要解释基本原理。

在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW ，σ1%=5；PGN2=500MW ，σ2%=4。

电力系统分析测试题一、单选题（共100题，每题1分，共100分）1、电力系统无功电源最优分布的原则是（）。

A、等耗量微增率准则；B、最优网损微增率准则；C、等网损微增率准则；D、等比耗量准则。

正确答案：C2、无功功率通过线路电阻时（）A、产生无功功率损耗B、既不产生有功功率损耗也不产生无功功率损耗C、产生有功功率损耗D、不产生有功功率损耗正确答案：C3、在短路种类中，哪种短路方式占比重最大。

A、单相短路接地B、两相短路C、两相短路接地D、三相短路正确答案：A4、长线路是长度超过（）km的架空线路。

A、500B、100C、200D、300正确答案：D5、架空输电线路全换位的目的是（）。

A、使三相线路的电阻参数相等；B、减小线路电抗；C、减小线路电阻。

D、使三相线路的电抗和电纳参数相等；正确答案：D6、中性点不接地系统对设备绝缘的要求A、都不对B、不变C、低D、高正确答案：D7、短路电流最大有效值出现在（）。

A、短路发生后约1/4周期时B、短路发生瞬间C、短路发生后约一个周期时D、短路发生后约半个周期时正确答案：D8、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压( )A、距故障点越近就越高B、与距离无关C、距故障点越远就越高D、距离故障点越近就越低正确答案：A9、电力系统中性点接地方式不包括:A、经消弧线圈接地B、直接接地C、经电阻接地D、经电容接地正确答案：D10、线路结构中不包括( )。

A、绝缘子B、绝缘层C、金具D、避雷线正确答案：B11、系统中无功功率电源分布的目的是（）A、降低系统有功损耗B、提高系统电能质量C、提高系统电压水平D、提高系统频率水平正确答案：A12、中性点不直接接地系统，发生单相短路故障，非故障相电压上升为（）A、倍的线电压B、倍的线电压C、倍的相电压D、倍的相电压正确答案：C13、关于变压器，下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

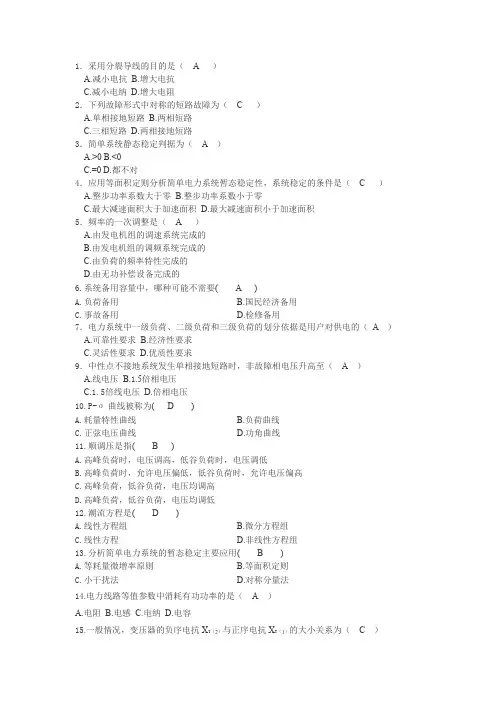

1．采用分裂导线的目的是（ A ）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．下列故障形式中对称的短路故障为（ C ）A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为（ A ）A.>0B.<0C.=0D.都不对4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ C ）A.整步功率系数大于零B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5．频率的一次调整是（ A ）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6.系统备用容量中，哪种可能不需要( A )A.负荷备用B.国民经济备用C.事故备用D.检修备用7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（A ）A.可靠性要求B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）A.线电压B.1.5倍相电压C.1.5倍线电压D.倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线11.顺调压是指( B )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低12.潮流方程是( D )A.线性方程组B.微分方程组C.线性方程D.非线性方程组13.分析简单电力系统的暂态稳定主要应用( B )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法14.电力线路等值参数中消耗有功功率的是（A）A.电阻B.电感C.电纳D.电容15.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（C）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)16.电力系统分析中，有功功率的单位常用（B）A.VARB.MWC.MVAD.V17.在下列各种故障类型中，属于纵向故障的是（D）A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利用P—Q分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（C）A.P—Q分解法高于牛顿—拉夫逊法B.无法比较C.牛顿拉夫逊法高于P—Q分解法D.两种方法一样19.电力系统的综合供电负荷加上厂用电之和，称为（A）A.发电负荷B.供电负荷C.用电负荷D.工业负荷20.构成电力网的主要设备有（B）A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容21.系统发生两相接地短路故障时，复合序网的连接方式为（A）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发生两相短路故障时，复合序网的连接方式为（B）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发生单接地短路故障时，复合序网的连接方式为（A）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.二相断线时的复合序网是在断口处( A )。

电力系统分析基础试卷1一、简答题（15分）电网互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。

(略去各元件电阻和所有对地导纳及变压器励磁导纳)T 3L G1T 2三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。

四、（15后，系统的频率和发电机的出力各为多少？五、（15用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。

中性点电位Un是多少KV？Xn是否流过正、负序电流？ Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采用分裂导线有何作用？简要解释基本原理。

在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW ，σ1%=5；PGN2=500MW ，σ2%=4。

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。

A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。

A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。

答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案：电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。

请计算输电线路的损耗。

答案：首先计算变电站的损耗：100MW * 5% = 5MW。

然后计算到达负荷之前的功率：100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。

2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。

答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。

一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分） 1、对电力系统的基本要求是（ ）。

A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性，提高系统运行的经济性；D 、保证对用户的供电可靠性 2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。

A 、一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。

3、对于供电可靠性，下述说法中正确的是（ ）。

A 、所有负荷都应当做到在任何情况下不中断供电；B 、一级和二级负荷应当在任何情况下不中断供电；C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（ ）。

A 、电压偏移、频率偏移、网损率；B 、电压偏移、频率偏移、电压畸变率；C 、厂用电率、燃料消耗率、网损率；D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。

A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。

6、关于变压器，下述说法中错误的是（ ）A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D 、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是（ ）。

A 、燃料消耗率、厂用电率、网损率；B 、燃料消耗率、建设投资、网损率；C 、网损率、建设投资、电压畸变率；D 、网损率、占地面积、建设投资。

电力系统分析测试题及答案一、单选题（共40题，每题1分，共40分）1、冲击电流主要用于检验电气设备和载流导体的(____)。

A、热稳定性B、耐压等级C、动稳定性D、载流量正确答案：C2、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。

A、依据电压等级不同，绕组的排列情况不同B、中压绕组C、低压绕组D、高压绕组正确答案：B3、对于两相短路接地，其复合序网的连接是(____)。

A、负序和正序并联在和零序串联B、正序和负序并联C、正序负序零序并联D、正序负序零序串联正确答案：C4、高压输电线路空载运行时，其首端电压比末端电压(____)。

A、相等B、高C、低D、以上情况都有可能正确答案：C5、对于两相短路，其复合序网的连接是(____)。

A、正序负序零序串联B、负序正序并联在和零序串联C、正序负序零序并联D、正序和负序并联正确答案：D6、电压稳定需要保持(____)。

A、频率恒定B、无功功率平衡C、发电机组的装机容量大D、有功功率平衡正确答案：B7、供电支路首末两端电压的相量差称为(____)。

A、电压偏移B、电压损耗C、电压降落D、电压调整正确答案：C8、一般说，在我国，高压电网的电压等级是(____)。

A、l-35kV之间B、35-220kVC、1kV以下D、330-1000kV正确答案：B9、对于单相短路，其复合序网的连接是(____)。

A、负序正序并联再和零序串联B、正序负序零序串联C、正序和负序并联D、正序负序零序并联正确答案：B10、消弧线圈如果采用全补偿，可能会使系统(____)。

A、产生谐振B、保护误动C、失去稳定D、接地电流增加正确答案：A11、有功功率的单位是(____)。

A、kVB、kWC、kVAD、kVar正确答案：B12、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是(____)。

A、改变有载调压变压器变比B、减小发电机无功出力C、增加无功补偿装置D、改变无载调压变压器变比正确答案：C13、三相架空线导线换位的目的是(____)。

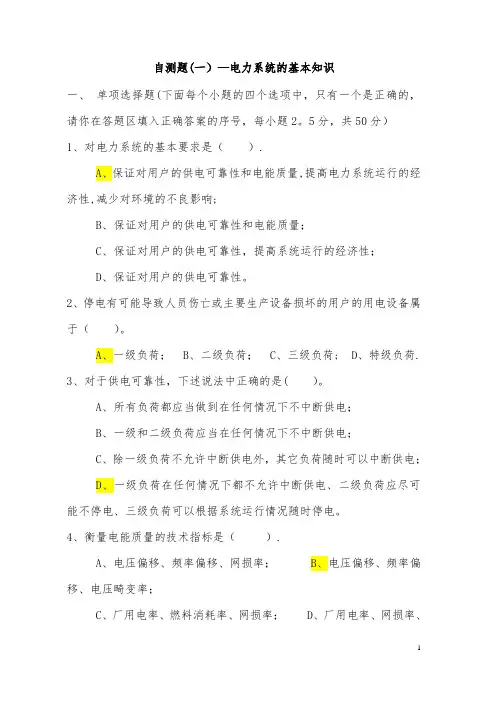

自测题(一）—电力系统的基本知识一、单项选择题(下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2。

5分，共50分）1、对电力系统的基本要求是（）.A、保证对用户的供电可靠性和电能质量,提高电力系统运行的经济性,减少对环境的不良影响;B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。

A、一级负荷；B、二级负荷；C、三级负荷;D、特级负荷.3、对于供电可靠性，下述说法中正确的是( ）。

A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（）.A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为( ）。

A、配电线路;B、直配线路；C、输电线路;D、输配电线路。

6、关于变压器,下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换;C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的1。

1倍.7、衡量电力系统运行经济性的主要指标是（）。

A、燃料消耗率、厂用电率、网损率;B、燃料消耗率、建设投资、网损率;C、网损率、建设投资、电压畸变率;D、网损率、占地面积、建设投资。

8、关于联合电力系统，下述说法中错误的是（ )。

电力系统分析试题答案1. 题目：电力系统分析试题2. 题目描述：该试题是关于电力系统分析的一些问题，需要回答并解释各种电力系统概念和现象。

下面是针对每个问题的详细回答。

问题一：什么是电力系统？回答：电力系统是由发电厂、输电网和配电网等组成的能够将电能从发电厂传输至用户的系统。

它包括了各种设备，如发电机、变压器、导线、开关等。

问题二：电力系统中常见的三相交流电路有哪些特点？回答：三相交流电路是电力系统的核心组成部分，其特点包括：具有稳定的电压和频率；能够提供大功率输出；相对于单相电路来说，线路和设备的负载更平衡。

问题三：解释电力系统中的短路现象及其危害。

回答：电力系统中的短路指电流在两个或多个不同电位之间直接流通，绕过了正常的负载阻抗。

这可能导致电流过大，电压下降，设备过载甚至损坏，并且存在火灾爆炸的安全隐患。

问题四：什么是电力系统的稳定性？回答：电力系统的稳定性是指系统在遭受外部扰动或内部故障时，保持正常运行或自动恢复正常工作的能力。

稳定性分为静态稳定性和动态稳定性，前者指电力系统在平衡状态下对小扰动的响应，后者指系统从稳态到新的稳态过程中的稳定性。

问题五：什么是电力系统的最短路径分析？回答：电力系统的最短路径分析是一种用于计算供电系统中最短路径的方法。

通过寻找最短路径，可以确定电力系统中电流的流动方向和路径，从而更好地进行电力系统规划和优化。

问题六：电力系统中的谐波污染是什么意思？回答：谐波污染是指电力系统中存在频率为整数倍的基波频率的谐波信号，这些信号可能干扰电力设备，导致电流失真、电压波动等问题。

谐波污染是一种重要的电力系统问题，需要通过滤波器等设备进行解决。

问题七：电力系统中的无功功率是什么？回答：无功功率是指在电力系统中由于电容性或电感性负载产生的在交流电路中来回传输的功率，它与电力系统的功率因数相关。

无功功率的概念是为了描述电力系统中存在的无效功率，通常用于评估电力系统的效率和质量。

作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

电力系统分析测试题含答案一、单选题（共40题，每题1分，共40分）1、两相短路的附加电抗等于(____)。

A、负序电抗串联零序电抗B、负序电抗C、0D、负序电抗并联零序电抗正确答案：B2、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

A、非线性、参数不对称B、线性、参数对称C、非线性、参数对称D、线性、参数不对称正确答案：B3、恒调压中枢点的电压为(____)。

A、最大负荷时为1.05UN，最小负荷时为UNB、最大负荷时，不低于1.075UN；最小负荷时，不高于1.025UNC、任何情况下，电压都在1.02-1.05UND、最大负荷时，不低于1.025UN；最小负荷时，不高于1.075UN正确答案：C4、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。

A、依据电压等级不同，绕组的排列情况不同B、低压绕组C、高压绕组D、中压绕组正确答案：D5、下列属于无功负荷的是(____)。

A、异步电动机B、线路C、电导D、电阻正确答案：A6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、220kV,115kVB、242kV,12lkVC、220kV,110kVD、220kV,121kV正确答案：D7、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、0.0294B、0.05C、0.03D、0.0286正确答案：B8、电力系统无功过剩时，会造成(____)。

A、频率降低B、电压降低C、电压升高D、频率升高正确答案：C9、LGJ-120的单位长度的电阻是(____)。

A、0.5Ω/kmB、025Ω/kmC、0.24Ω/kmD、0.13Ω/km正确答案：D10、电力系统短路故障计算主要求取的物理量是(____)。

A、电流，电抗B、电压，电流C、电阻，电抗D、电阻，功率正确答案：B11、500kV系统中性点运行方式经常采用(____)。

一、 简答题1简述电力系统、电力网和动力系统这几个概念的联系和区别。

2电力系统运行的特点和要求分别是什么？3什么是短路故障？不对称故障有哪些种类？4短路故障的后果是什么？5什么情况下可认为电源为无限大功率电源？它的特点是什么？6电压偏移的定义是什么？7当变压器带有一定负荷时，在其中要产生哪些功率损耗？空载时有无损耗？为什么？8电力线路的正序电抗和负序电抗是否相等？二、 计算题1有一回电压等级为 110kV ，长为100km 的输电线路，电阻 r 1=0.21 Q /km ，电抗x i =0.415 Q /km ,电纳b 1=2.84 x 10-S/km ,末端接一台容量为 31.5MVA 的降压变压器， 变比为110/11kV 。

如图1所示。

变压器参数为 P<= 190kW U%=10.5, F b = 31.05kW , |。

％= 0.7。

当A 点实际电 压为115kV 时，求A C 二点间的电压损耗及 B 点和C 点的实际电压。

3系统如图3所示。

d 点发生三相短路，变压器 T 2空载。

求：（1）求用标幺值表示的等值网络；（2）短路处起始次暂态电流和短路容量；（3）计算短路冲击电流；（4）若电源容量为无试画出双绕组变压器等值电路。

5试画出电力线路等值电路。

6电力系统中性点接地方式有哪些？各有什么特点？7我国的电压等级有哪些？简述对用电设备、发电及和变压器额定电压的规定。

8试分别说明电压损耗和电压降落的概念。

二、计算题A 100km2如图2所示网络，求短路冲击电流、短路电流SFL1-31500/110 ko - 110/11kV10.5kV200MVA115/38.5kVU k %=10.5 L=50km 2 X 3.2MVA X 1=0.4O/km 35/10.5kV U k %=7限大，试计算短路冲击电流。

1200km 0.4Q /km （每） 31.5MVA U d %=10.5E d =1.08 10.5/121 kV 110/10.5 kV电力系统等值网络中，有名制和标么制分别表示什么含义？采用标么值计算有什么优点? 不对称短路有哪些短路形式？30MVA 31.5MVA 线路并联电容会增大还是变小0.51有一回电压等级为 110kV ,长为200km 的输电线路，电阻r i =o.i Q /km ,电抗x i =0.4 Q /km , 电纳6=2.84 x 10-6S/km ，试画出其等值电路并计算电力线路等值阻抗及对地导纳。

一. 计算题例2-6 已知Ω++=)52.63j 08.4(T Z ， 10110/11==k 试求出图中变压器不含励磁支路的Ⅱ型等值电路。

解：变压器阻抗折算到高电压侧时，含理想变压器的等值电路示于图，因此图中各支路阻抗为Ω+=Ω+=)52.63j 408.0(1052.63j 08.4k Z T ，Ω--=Ω+=-).0587j 453.0(10-152.63j 08.41k Z T Ω+=Ω⨯+=-).7060j 0453..0(1)-10(1052.63j 08.4)1(k k Z T例2-8 试计算如图所示输电系数各元件电抗的标幺值。

已知各元件的参数如下，发电机S G(N)=30MV ．A ，V G （N ）=10.5kV ，X G （N ）=0.26；变压器T-1 S T1(N)=31.5MV ．A ，V S %=10.5，k T1=10.5/121；变压器T-2 S T2(N)=15MV A ，V S %=10.5，k T2=110/6.6；电抗器 V R(N)=6kV ，I R(N)=0.3kA ，X R %=5；架空线路长80km ，每公里电抗为0.4Ω；电缆线路长2.5km ，每公里电抗为0.08Ω。

解：首先选择基准值，取全系统的基准功率S B =100MV ．A 。

121kVkV 121/5.1015.101V V )ⅡⅠ(B )ⅠB()ⅡB(===-k 7.26kV (110/6.6)1121kV )6.6/110()121/5.10(15.101V 1V V )ⅢⅡ(B )ⅡⅠ(B )ⅠB()ⅢⅡ(B )ⅡB()ⅢB(==⨯===---k k k各元件电抗的标幺值为87.05.10100305.1026.0V S S V X X 222)ⅠB(B G(N)2G(N)G(B)*G(B)*1=⨯⨯=⨯==x 33.05.101005.315.101005.10V S S V 100%V X 222)ⅠB(B T1(N2)2)ⅠT1(N S T1(B)*2=⨯⨯=⨯⨯==x 22.0121100804.0V S X X 22)ⅡB(B LL(B)*3=⨯⨯===x 58.0211100155.101005.10V S S V 100%V X 222)ⅡB(B T2(N2)2)ⅡT2(N S T2(B)*4=⨯⨯=⨯⨯==x 10065S V %V38.026.71005.208.0V S X X 22)ⅢB(B CC(B)*6=⨯⨯===x习题1-2 电力系统的部分接线示于题图1-2，各电压级的额定电压及功率输送方向已标明在图中。

三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

32．简单闭式网分为哪些类网络？答：简单的闭式网可分为两端供电网络（2分）和环形网络（2分）两类（1分）。

33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？答：通过调分接头实质是改变了电力网的无功分布，只能改善局部电压水平，同时却使系统中另个的某些局部电压水平变差并不能改变系统无功不足的状况因此就全系统总体来说并不能改变系统的电压水平。

34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？ 答：在输电线路送端的变压器经小电阻接地，当线路送端发生不对称接地时，零序电流通过该电阴将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。

四、简算题35．某三相单回输电线路，采用LGJ －300型导线（计算外径25.2mm ），已知三相导线正三角形布置，导线间距离D ＝6m ，求每公里线路的电抗值。

解：计算半径：m 106.12mm 6.1222.25r 3-⨯===几何均距：D m =D=6m/km 403.0 0157.0106.126lg 1445.0 0157.0r D gl 1445.0x 3m1Ω=+⨯=+=-36。

.110KV 单回架空线路，其参数如图所示，线路始端电压为116KV ，末端负荷为15＋j10MVA ，求该电力线路末端电压及始端输出的功率。
