国家标准尺寸标注

国家标准尺寸标注
对称机件只画出一半或大于一半时，尺寸线应略超过对称 中心线或断裂线，且只在尺寸线的一端画出箭头
当零件为薄板时，可在厚度尺寸数字前加注符号＂t＂
3、尺寸标注示例
正方形结构
剖面为正方形时，可在边长尺寸数字前加注符号＂□＂， 或用１４x１４代替＂□１４＂
h
3、尺寸标注示例
斜度和锥度
斜度或锥度用符号 或 表示，符号方向应与斜度，锥 度的方向一致．斜度或锥度的符号可按最右边的两个图例绘制， h为字高
h
3、尺寸标注示例
尺寸数字无法避免被图线通过时
尺寸数字不能被图样上任何图线通过，不可避免时，必须 在注写尺寸数字处将图线断开。
3、尺寸标注示例
进行尺寸标注时，必须按国标使用符号和缩写词
简化标注方法
标注尺寸时，可采用带箭头的指引线。
简化标注方法
标注尺寸时，也可采用不带箭头的指引线。 均匀分布的相同直径的小孔其尺寸标注可采用“6×Ф3 EQS” 的形式。
简化标注方法
一组同心圆或尺寸较多的台阶孔的尺寸，可用共用的尺寸 线和箭头依次表示（尺寸之间用逗号分开）。
简化标注方法
一组同心圆弧或圆心位于同一直线上的多个不同心圆弧的 尺寸，可用共用的尺寸线、箭头依次表示（尺寸之间用逗号分 开）。
标注尺寸示例
文字方向错误 尺寸线与尺寸界线交叉 小尺寸的箭头由外指向内 大于半圆的圆弧用直径表示
三、比例
比例是指图中图形与其实物相应要素的线 性尺寸之比
Ø14
24
1:2
25 25
25
24
24
2:1
1:1
三、比例
绘图时一般按照下表所示比例选取
种类 原值比例 放大比例 缩小比例
ቤተ መጻሕፍቲ ባይዱ比例

国家标准尺寸标注(新版)培训课件.ppt

国家标准尺寸标注(新版)培训课件.ppt
vv
三、比例
比例是指图中图形与其实物相应要素的线 性尺寸之比
Ø14
24
1:2
25 25
25
24
24
2:1
vv
1:1
三、比例
绘图时一般按照下表所示比例选取
种类 原值比例 放大比例 缩小比例
比例
1:1 5:1 2:1 1×10n:1 2×10n:1 5×10n:1 1:2 1:5 1:10 1:1×10n 1:2×10n 1:5×10n
标题栏的长边与图纸长边垂直称为Y型图纸
标题栏
vv
标题栏
对中符号和看图方向
为了方便图样的复制，在图框各边的中点处分别画出对中符号。
图框右下角必须画出标题 栏，标题栏中的文字方向为看 图方向。如果使用预先印制的 图纸，需要改变标题栏的方位 时，必须将其旋转至图纸的右 上角。此时，为了明确绘图与 看图的方向，应在图纸的下边 对中符号处画出方向符号。
必要时可允许选择下表中比例
放大比例 缩小比例
4:1 2.5:1 4×10n:1 2.5×10n:1 1:1.5 1:2.5 1:3 1:4 1:6 1:10 1:1.5×10n 1:2.5×10n 1:3×10n 1:4×10n 1:6×10n
vv
四、字体
图样上有一些用以说明物体大小、技术 要求及其他内容的文字和数字，这些文字、 数字、字母的书写形式即为字体
（3）机件的每一尺寸一般只标注一次， 并应标注在反映结构最清晰的视图上
vv
§1-2 尺寸标注
2、尺寸的组成和标注方法
一个完整 符号
的尺寸由尺寸
界线、尺寸线、
尺寸线终端、 尺寸界线
尺寸数字和符
号等组成
尺寸线终端

国家标准尺寸标注(新版)

国家标准尺寸标注(新版)

细 断裂处的边界线、视图与剖视的分界线
细 断裂处的边界线
线型用途举例
可见轮廓线 粗实线
不可见轮廓线 虚线
对称中心线 细点画线
剖面线 细实线
尺寸线、 尺寸界线
细实线
孔的轴线 细点画线 视图与剖视的分界线
波浪线
相邻辅助零件的轮廓线 双点画线
注意
应在线段处相交 小圆中心线可由 细实线代替
线段相交
圆的中心线超出
20
10
A2
420 ╳ 594
25
e
A3
297 ╳ 420
10
B
5
A4
210 ╳ 297
e
标题栏
L
不留装订边，各值相等
图纸幅面动画
841
A1
A0
420 210 0
A3
A2
A4
297
594
1189
二、标题栏
标题栏应位于图样的右下角，与图框线相
连，线型及尺寸如下图所示
二、标题栏
标题栏的长边与图纸长边平行，且置于水 平方向，称为x型图纸
标题栏的长边与图纸长边垂直称为Y型图纸
标题栏
标题栏
对中符号和看图方向
为了方便图样的复制，在图框各边的中点处分别画出对中符号。
图框右下角必须画出标题栏， 标题栏中的文字方向为看图方向。 如果使用预先印制的图纸，需要改 变标题栏的方位时，必须将其旋转 至图纸的右上角。此时，为了明确 绘图与看图的方向，应在图纸的下 边对中符号处画出方向符号。
四、字体
数字和字母可写成直体或斜体（常用斜体），斜体字字 头向右倾斜，与水平基准线约成75°
五、图线
图线宽度应在下列数系（mm）中选择： 0.13 ，0.18，0.25 ，0.35 ，0.5 ，0.7 ， 1.0 ，1.4 ，2 。

国标关于尺寸标注的规定

国标关于尺寸标注的规定

国标关于“尺寸标注”的规定
（1）尺寸界线
尺寸界线应用细实线绘制，一般应与被注长度垂
直，其一端应离开图样轮廓线不小于2mm，另一端宜超
出尺寸线2～3mm，图样轮廓线可用作尺寸界线。

（2）尺寸起止符号
尺寸起止符号一般用中粗（0.5b）斜短线绘制，
其斜度方向应与尺寸界线成顺时针45°，长度宜为2～
3mm。

半径、直径、角度与弧长的尺寸起止符号，宜用箭
头表示。

（3）互相平行的尺寸线
互相平行的尺寸线应从被注写的图样轮廓线由
近向远整齐排列，应将大尺寸标在外侧，小尺寸标在
内侧。

尺寸线距图样最外轮廓之间的距离，不宜小于
10mm。

平行排列的尺寸线的间距，宜为7～10mm，并应
保持一致，如图所示。

（4）尺寸数字
所有注写的尺寸数字应离开尺寸线约lmm。

国家标准尺寸标注

国家标准尺寸标注
第一章 制图根本知识和技能
内容
§1-1 制图根本规定 §1-2 尺寸标注 §1-3 尺规作图
§1-1 制图根本规定
一、图纸幅面及格式 二、标题栏 三、比例 四、字体 五、图线
一、图纸幅面及格式
c
a
c 留有装订边，a值较大
B
标题栏
幅面 代号
宽╳长 （B ╳ L）
边框 cae
c
L e
e
A0
841 ╳ 1189
字体高度(用h表示,单位为mm)的公称尺寸 系列为1.8, 2.5, 3.5, 5, 7, 10, 14, 20。
四、字体
图样中书写的汉字、数字和字母，必须做到：字体工整、 笔画清楚、间隔均匀、排列整齐。
四、字体
汉字应写成长仿宋体，并采用国家正式公布的简化字。 字高不应小于3.5mm，字宽一般为字高的1/2。
细 断裂处的边界线、视图与剖视的分界线
细 断裂处的边界线
线型用途举例
可见轮廓线 粗实线
不可见轮廓线 虚线
对称中心线 细点画线剖Fra bibliotek线 细实线尺寸线、 尺寸界限
细实线
孔的轴线 细点画线 视图与剖视的分界限
波浪线
相邻辅助零件的轮廓线 双点画线
注意
应在线段处相交 小圆中心线可由 细实线代替
线段相交
圆的中心线超出
对称机件只画出一半或大于一半时，尺寸线应略超过对称 中心线或断裂线，且只在尺寸线的一端画出箭头
当零件为薄板时，可在厚度尺寸数字前加注符号＂t＂
3、尺寸标注例如
正方形构造
剖面为正方形时，可在边长尺寸数字前加注符号＂□＂， 或用１４x１４代替＂□１４＂
h
3、尺寸标注例如

国家标准尺寸标注(新版)

国家标准尺寸标注(新版)

粗实线
细实线 虚线 粗虚线 细点画线
粗
细 细 粗 细
可见轮廓线
尺寸线、尺寸界线、剖面线、引出线、过渡 线 不可见轮廓线、不可见过渡线 允许表面处理的表示线 轴线、对称中心线
粗点画线
双点画线 波浪线 双折线
粗
细 细 细
限定范围表示线
假想投影轮廓线、相邻辅助零件的轮廓线 断裂处的边界线、视图与剖视的分界线 断裂处的边界线
线型用途举例
可见轮廓线 粗实线
对称中心线 细点画线
剖面线 细实线
不可见轮廓线 虚线
尺寸线、 尺寸界线 细实线
孔的轴线 细点画线
视图与剖视的分界线 波浪线
相邻辅助零件的轮廓线 双点画线
注意
应在线段处相交
圆的中心线超出 圆外2～5mm 点画线首末端处应 是线段，不是点
小圆中心线可由
细实线代替
线段相交
简化标注方法
一组同心圆或尺寸较多的台阶孔的尺寸，可用共用的尺寸 线和箭头依次表示（尺寸之间用逗号分开）。
简化标注方法
一组同心圆弧或圆心位于同一直线上的多个不同心圆弧的 尺寸，可用共用的尺寸线、箭头依次表示（尺寸之间用逗号分 开）。
标注尺寸示例
文字方向错误 尺寸线与尺寸界线交叉 小尺寸的箭头由外指向内 大于半圆的圆弧用直径表示
（3）圆和圆弧 标注直径或半径时，尺寸数字前加Ф或R。小于 或等于半圆的圆弧标注半径R ，大于半圆的圆弧标 注直径Ф 。
（3）圆和圆弧
当有几个相同直径时，在Ф前加注数量和符号 ×，如4 × Ф…等
直径和半径
（4）当厚度较小时，可直接标注其数值。
t1
（5）尺寸线终端的两种形式
同一张图样中应采用同一种尺寸线终端形 式。机械图中一般用箭头，且同一图样上箭 头的大小应基本相同。

尺寸标注国家标准最新规范

尺寸标注国家标准最新规范

尺寸标注国家标准最新规范尺寸标注是工程图纸中的重要组成部分，它确保了产品在制造过程中的精确性和一致性。

根据最新的国家标准，尺寸标注应遵循以下规范：1. 尺寸标注的基本原则：- 尺寸标注应清晰、准确，易于识别。

- 尺寸线应平行于所标注的尺寸方向。

- 尺寸数字应位于尺寸线上方，且不与尺寸线接触。

2. 尺寸线：- 尺寸线应使用细实线绘制。

- 尺寸线应延伸至图框边界，但不应超出。

3. 尺寸数字：- 数字应使用标准字体，大小应与图纸的比例相匹配。

- 数字应书写在尺寸线的上方，与尺寸线平行。

4. 尺寸界线：- 尺寸界线应从尺寸线延伸至被标注对象的边缘。

- 尺寸界线应使用细实线绘制，且与尺寸线垂直。

5. 尺寸符号：- 尺寸符号应使用国家标准规定的符号。

- 符号应清晰可辨，不应与尺寸线或尺寸数字混淆。

6. 尺寸公差：- 尺寸公差应根据产品要求标注在尺寸数字旁边。

- 公差标注应使用国家标准规定的格式。

7. 角度标注：- 角度标注应使用圆弧和箭头表示。

- 角度数值应位于圆弧的中心或旁边。

8. 半径和直径标注：- 半径尺寸应使用小圆圈表示，直径尺寸应使用大圆圈表示。

- 圆圈应位于尺寸线的一侧，与尺寸线垂直。

9. 链式尺寸标注：- 当多个尺寸连续标注时，应使用链式标注方法。

- 链式尺寸标注应保持一致的尺寸线和尺寸界线。

10. 特殊尺寸标注：- 对于特殊形状或复杂结构的尺寸，应根据具体情况采用适当的标注方法。

11. 图纸的整洁性：- 尺寸标注应避免重叠和拥挤，确保图纸整洁、有序。

12. 标注的一致性：- 同一图纸中的尺寸标注应保持一致的格式和风格。

13. 图纸的审查：- 完成尺寸标注后，应进行仔细审查，确保所有尺寸标注符合国家标准和设计要求。

尺寸标注的正确性对于确保产品质量至关重要。

遵循上述规范，可以大大减少制造过程中的错误和返工，提高生产效率。

(完整版)国家标准尺寸标注(新版)-精选

(完整版)国家标准尺寸标注(新版)-精选

细 断裂处的边界线、视图与剖视的分界线
细 精断选课裂件处的边界线
线型用途举例
可见轮廓线中心线 细点画线
剖面线 细实线
尺寸线、 尺寸界线 细实线
孔的轴线 细点画线
视图与剖视的分界线 波浪线 精选课件
相邻辅助零件的轮廓线 双点画线
注意
应在线段处相交
小圆中心线可由 细实线代替

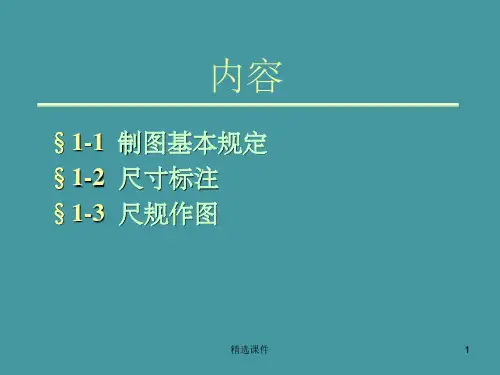

内容
§1-1 制图基本规定 §1-2 尺寸标注 §1-3 尺规作图
精选课件
§1-1 制图基本规定
一、图纸幅面及格式 二、标题栏 三、比例 四、字体 五、图线
精选课件
一、图纸幅面及格式
c
a
c 留有装订边，a值较大
B
标题栏
幅面 代号
宽╳长 （B ╳ L）
边框 cae
c
L e
e
A0
841 ╳ 1189
必要时可允许选择下表中比例
放大比例 缩小比例
4:1 2.5:1 4×10n:1 2.5×10n:1 1:1.5 1:2.5 1:3 1:4 1:6 1:10 1:1.5×10n 1:2.5×10n 1:3×10n 1:4×1精0n选1课:6件×10n
四、字体
图样上有一些用以说明物体大小、技术 要求及其他内容的文字和数字，这些文字、 数字、字母的书写形式即为字体
精选课件
三、比例
比例是指图中图形与其实物相应要素的线 性尺寸之比
Ø14
24
1:2
25 25
25
24
2:1
精选课件
24
1:1
三、比例
绘图时一般按照下表所示比例选取
种类 原值比例 放大比例 缩小比例
比例
1:1 5:1 2:1 1×10n:1 2×10n:1 5×10n:1 1:2 1:5 1:10 1:1×10n 1:2×10n 1:5×10n

国家标准尺寸标注

国家标准尺寸标注

开）。
精选课件
43
标注尺寸示例
文字方向错误 尺寸线与尺寸界线交叉 小尺寸的箭头由外指向内 大于半圆的圆弧用直径表示
a
圆角标注错误
精选课件
b
尺寸线不可用图线代替
44
（3）机件的每一尺寸一般只标注一次，
并应标注在反映结构最精选清课件晰的视图上
19
§1-2 尺寸标注
2、尺寸的组成和标注方法
一个完整 符号
的尺寸由尺寸
界线、尺寸线、
尺寸线终端、 尺寸界线
尺寸数字和符
号等组成
尺寸线终端
精选课件
10 尺寸数字
尺寸界线 尺寸线
20
（1）尺寸界线用细实线画出，也可以用轮廓线、 轴线、对称中心线代替。一般与尺寸线垂直，并超 出尺寸线终端2~3mm
字体高度(用h表示,单位为mm)的公称尺寸 系列为1.8, 2.5, 3.5, 5, 7, 10, 14, 20。
精选课件
10
四、字体
图样中书写的汉字、数字和字母，必须做到：字体工整、
笔画清楚、间隔均匀、排列整齐。
精选课件
11
四、字体
汉字应写成长仿宋体，并采用国家正式公布的简化字。
字高不应小于3.5mm，字宽一般为字高的1/2。
标注尺寸时，也可采用不带箭头的指引线。
均匀分布的相同直径的小孔其尺寸标注可采用“6×Ф3 EQS”
的形式。
精选课件
41
简化标注方法
一组同心圆或尺寸较多的台阶孔的尺寸，可用共用的尺寸
线和箭头依次表示（尺寸之间用逗号分开）。
精选课件
42
简化标注方法
一组同心圆弧或圆心位于同一直线上的多个不同心圆弧的

尺寸标注国家标准

尺寸标注国家标准

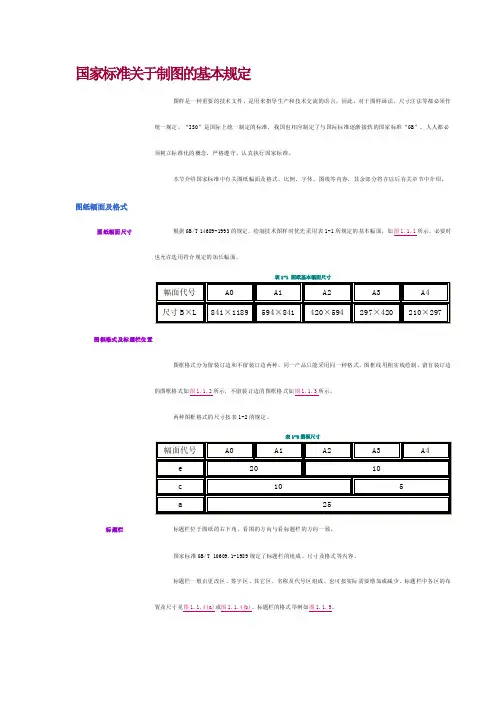

国家标准关于制图的基本规定图样是一种重要的技术文件，是用来指导生产和技术交流的语言，因此，对于图样画法、尺寸注法等都必须作统一规定。

“ISO”是国际上统一制定的标准，我国也相应制定了与国际标准逐渐接轨的国家标准“GB”。

人人都必须树立标准化的概念，严格遵守、认真执行国家标准。

本节介绍国家标准中有关图纸幅面及格式、比例、字体、图线等内容，其余部分将在以后有关章节中介绍。

图纸幅面及格式图纸幅面尺寸根据GB/T 14689-1993的规定，绘制技术图样时优先采用表1-1所规定的基本幅面，如图1.1.1所示。

必要时也允许选用符合规定的加长幅面。

图框格式及标题栏位置图框格式分为留装订边和不留装订边两种。

同一产品只能采用同一种格式。

图框线用粗实线绘制，留有装订边的图框格式如图1.1.2所示，不留装订边的图框格式如图1.1.3所示。

两种图框格式的尺寸按表1-2的规定。

标题栏标题栏位于图纸的右下角，看图的方向与看标题栏的方向一致。

国家标准GB/T 10609.1-1989规定了标题栏的组成、尺寸及格式等内容。

标题栏一般由更改区、签字区、其它区、名称及代号区组成，也可按实际需要增加或减少。

标题栏中各区的布置及尺寸见图1.1.4(a)或图1.1.4(b)。

标题栏的格式举例如图1.1.5。

学习阶段作练习可采用如图1.1.6所示标题栏的简化格式。

比例根据GB/T 14690-1993的规定，图样中的图形与其实物相应要素的线性尺寸之比，称为比例。

绘制技术图样时一般应在表1-3规定的系列中选取适当的比例，比例应填写在标题栏中的比例栏内。

注：n为正整数不论采用缩小的比例还是放大的比例，在图样中标注尺寸时必须标注物体的实际尺寸。

字体GB/T 14691-1993规定了技术图样及有关技术文件中书写的汉字、字母、数字的结构形式及基本尺寸。

字高字体高度（用h表示，单位mm）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20等8种。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内容
§1-1 制图基本规定 §1-2 尺寸标注 §1-3 尺规作图
实用文档
§1-1 制图基本规定
一、图纸幅面及格式 二、标题栏 三、比例 四、字体 五、图线
实用文档
一、图纸幅面及格式
c
a
c 留有装订边，a值较大
B
标题栏
幅面 代号
宽╳长 （B ╳ L）来自边框 caec
L e
e
A0
841 ╳ 1189
在圆和圆弧上标注直径或半径尺寸时，尺寸线 必须通过圆心或延长线通过圆心。
R
4×Ф
实用文档
（3）圆和圆弧
标注直径或半径时，尺寸数字前加Ф或R。小于
或等于半圆的圆弧标注半径R ，大于半圆的圆弧标注
直径Ф 。
R
4×Ф
实用文档
（3）圆和圆弧
当有几个相同直径时，在Ф前加注数量和符号 ×，如4 × Ф…等
R
A1
594 ╳ 841
20
10
A2
420 ╳ 594
25
e
A3
297 ╳ 420
10
B
5
A4
210 ╳ 297
e
标题栏
L
不实留用文装档 订边，各值相等
图纸幅面动画
841
A1
A0
420 210 0
A3
A2
A4
297
594
实用文档
1189
二、标题栏
标题栏应位于图样的右下角，与图框线相
连，线型及尺寸如下图所示
4×Ф
实用文档
直径和半径
实用文档
（4）当厚度较小时，可直接标注其数值。
t1
R
4×Ф
实用文档
（5）尺寸线终端的两种形式
45°
同一张图样中应采用同一种尺寸线终端 形式。机械图中一般用箭头，且同一图样上 箭头的大小应基本相同。
实用文档
3、尺寸标注示例
实用文档
3、尺寸标注示例
线性尺寸的数字方向
尺寸数字一般书写在尺寸线的上方或中断处，并尽量避 免在30度范围内标注，当无法避免时，按右图标注。位置不 够时可以引出注在外面。
实用文档
三、比例
比例是指图中图形与其实物相应要素的线 性尺寸之比
Ø14
24
1:2
25 25
25
24
2:1
实用文档
24
1:1
三、比例
绘图时一般按照下表所示比例选取
种类 原值比例 放大比例 缩小比例
比例
1:1 5:1 2:1 1×10n:1 2×10n:1 5×10n:1 1:2 1:5 1:10 1:1×10n 1:2×10n 1:5×10n
实用文档
名称 粗实线 细实线 虚线 粗虚线 细点画线 粗点画线 双点画线 波浪线 双折线
五、图线
图线形式
线宽
主要用途
粗 可见轮廓线
细
尺寸线、尺寸界线、剖面线、引出线、过渡 线
细 不可见轮廓线、不可见过渡线
粗 允许表面处理的表示线
细 轴线、对称中心线
粗 限定范围表示线
细 假想投影轮廓线、相邻辅助零件的轮廓线
必要时可允许选择下表中比例
放大比例 缩小比例
4:1 2.5:1 4×10n:1 2.5×10n:1 1:1.5 1:2.5 1:3 1:4 1:6 1:10 1:1.5×10n 1:2.5×10n 1:3×10n 1:4×10n 1:6×10n
实用文档
四、字体
图样上有一些用以说明物体大小、技术 要求及其他内容的文字和数字，这些文字、 数字、字母的书写形式即为字体
字体高度(用h表示,单位为mm)的公称尺 寸系列为1.8, 2.5, 3.5, 5, 7, 10, 14, 20 。
实用文档
四、字体
图样中书写的汉字、数字和字母，必须做到：字体工整、 笔画清楚、间隔均匀、排列整齐。
实用文档
四、字体
汉字应写成长仿宋体，并采用国家正式公布的简化字。 字高不应小于3.5mm，字宽一般为字高的1/2。
圆的中心线超出
圆外2～5mm
点画线首末端处应 是线段，不是点
线段相交
实用文档
虚线处于粗实线的延 长线上，应留空隙
§1-2 尺寸标注
1、尺寸标注的基本原则
（1）图上所注尺寸表示机件真实大小，与绘图 所用比例及绘图准确度无关
实用文档
§1-2 尺寸标注
（2）图样中的尺寸以毫米为单位时，不 需标注单位的符号或名称，若单位非毫米，则 必须标注其符号或名称
实用文档
二、标题栏
标题栏的长边与图纸长边平行，且置于水 平方向，称为x型图纸
标题栏的长边与图纸长边垂直称为Y型图纸
标题栏
实用文档
标题栏
对中符号和看图方向
为了方便图样的复制，在图框各边的中点处分别画出对中符号。
图框右下角必须画出标题 栏，标题栏中的文字方向为看 图方向。如果使用预先印制的 图纸，需要改变标题栏的方位 时，必须将其旋转至图纸的右 上角。此时，为了明确绘图与 看图的方向，应在图纸的下边 对中符号处画出方向符号。
细 断裂处的边界线、视图与剖视的分界线
细 实断用文裂档处的边界线
线型用途举例
可见轮廓线 粗实线
不可见轮廓线 虚线
对称中心线 细点画线
剖面线 细实线
尺寸线、 尺寸界线 细实线
孔的轴线 细点画线
视图与剖视的分界线 波浪线 实用文档
相邻辅助零件的轮廓线 双点画线
注意
应在线段处相交
小圆中心线可由 细实线代替
2~3mm
尺寸界线 10
实用文档
尺寸界线 尺寸线
尺寸界线
实用文档
（2）尺寸线必须用细实线单独画出，不能用 其他任何图线代替，也不能画在其他图线的延长线 上。标注时，尺寸线应与所标注线段平行。
R
4×Ф
尺寸线互相平行时，
大尺寸线画在小尺寸线
之外，以免尺寸线和尺
寸界线相交，间隔
5-7mm。
实用文档
（3）圆和圆弧
实用文档
四、字体
数字和字母可写成直体或斜体（常用斜体），斜体字字 头向右倾斜，与水平基准线约成75°
实用文档
五、图线
图线宽度应在下列数系（mm）中选择： 0.13 ，0.18，0.25 ，0.35 ，0.5 ，0.7 ， 1.0 ，1.4 ，2 。
在同一图样中，同类图线的宽度应一致。
机械工程图样上采用两类线宽，称为粗线 和细线，其宽度比例关系为2l。粗线线宽优先 选用0.5mm，0.7mm
实用文档
3、尺寸标注示例
角度
尺寸界线应延径向画出．尺寸线应画成圆弧，圆心是角 的顶点．尺寸数字一律水平书写在尺寸线的中断处，必要时可 写在上方或外面，也可引出标注
（3）机件的每一尺寸一般只标注一次， 并应标注在反映结构最实用清文档晰的视图上
§1-2 尺寸标注
2、尺寸的组成和标注方法
一个完整 符号
的尺寸由尺寸
界线、尺寸线、
尺寸线终端、 尺寸界线
尺寸数字和符
号等组成
尺寸线终端
实用文档
10 尺寸数字
尺寸界线 尺寸线
（1）尺寸界线用细实线画出，也可以用轮廓 线、轴线、对称中心线代替。一般与尺寸线垂直， 并超出尺寸线终端2~3mm

相关主题
