开关电源常见四大故障及检修方法
开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。

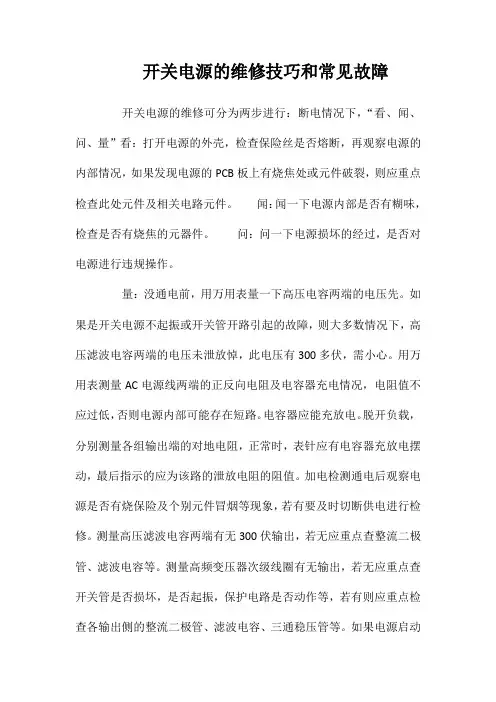

1. 无输出，保险管正常这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。
2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险
烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。
3. 有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。
4. 输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低：
a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。
b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。
c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。

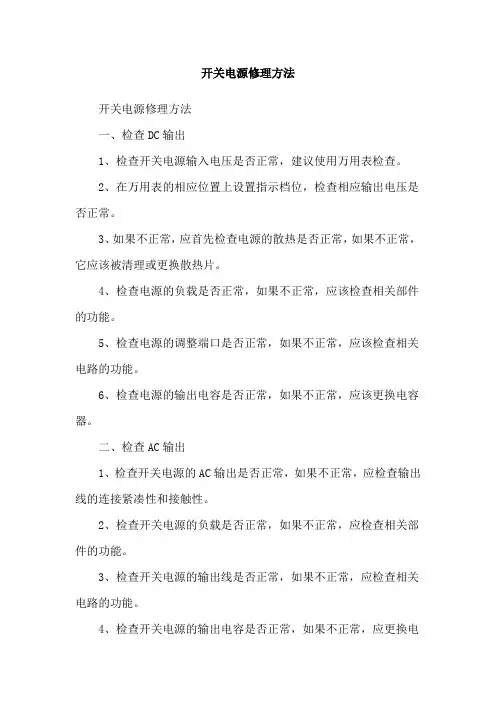

12v开关电源维修分析
一.开关电源不启振，出现这种情况，我们首先要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题以及开关管是否击穿等。
二.变压器发热或发出'???'声，出现这样的现象通常判断开关频率是否正确;
三.输出电压电源指示灯一闪一闪的,这样的情况则是表示是副边有短路故障存在。
描述：
该开关电源属于小功率开关电源，输入220V交流市电，输出12V直流电，最大输出电流1.3A,主要应用于小型设备的供电，比如楼宇监控设备等。其电原理图如图1所示。其控制核心器件为脉宽调制集成电路TL3843P（内含振荡器、脉宽调制比较器、逻辑控制器，具有过流、欠压等保护控制功能，最高工作频率可达500MHz.启动电流仅需ImA）。
各引脚功能如下：
（1）脚是内部误差放大器的输出端，通常与（2）脚之间有反馈网络，确定误差放大器的增益。
（2）脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压（+2.5V）进行比较，产生误差控制电压，控制脉冲宽度。
（3）脚过流检测输入端，当接人的电压高于1V时，禁止驱动脉冲的输出。
（4）脚为RT/RC定时电阻和电容的公共接人端，用于产生锯齿振荡波。
（5）脚为接地端。
（6）脚为脉宽可调脉冲输出端。
（7）脚为工作电压输入端（10V>Vi≤30V）。
（8）脚为内部基准电压（VREF=5v）输出端。
开关电源原理图
一、输入与整流电路
220V交流市电经O.IA保险管Fl及正温度系数热敏电阻PT1进入交流输入电路，交流输入电路由Cl和L构成，为一低通滤波器。其主要作用是抗干扰、抑制杂波。它既阻止市电网中高频干扰脉冲进入开关电源电路，叉阻止开关电源产生的高频干扰谐波进入市电网。
经过低通滤波器滤除了高频杂波的220V交流电，由ED1全桥整流。C2滤波后，在C2两端得到约300V的直流电压。该电压经开关变压器初级线圈后作为功率开关管Ql的工作电源；经R2到电容C4作为脉宽调制集成电路TL3843P的启动电源。
