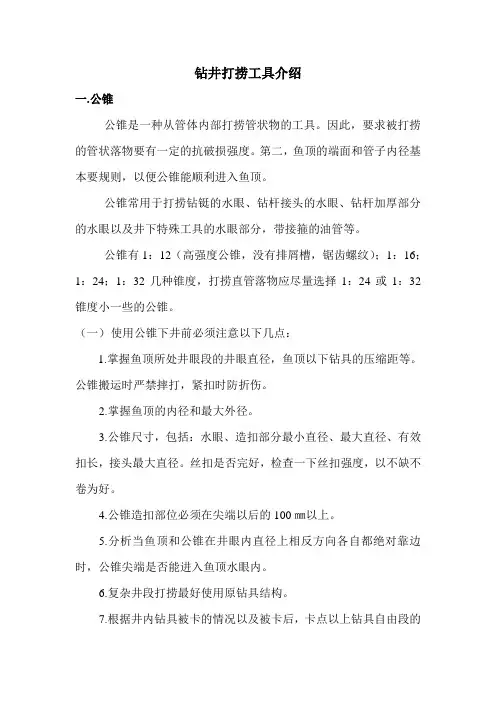

一、公锥
1名称型号:GZ105-1公锥
2、用途:专门从油管、钻杆、套铣筒、封隔器等有孔落物的内孔进行造扣打捞的工具.主要用于有接箍的油管或厚壁管类落物。
3、结构:公锥是长锥形整体结构,分接头和打捞丝扣两部分。接头上部有与钻杆相连接的螺纹,有正反扣标志槽,便于归类与识别。
4、原理:当公锥进入打捞内孔之后,加适当钻压并转动钻具,迫使打捞丝扣挤压吃入落物内壁进行造扣。当所造之扣能承受一定的拉力和扭距时,可采取上提或倒扣的办法将落物全部或部分捞出。
5、技术规范:
(1)规格型号:GZ105—1 (2)外形尺寸:Ø105mmx535mm (3)接头螺纹:NC31(210)(4)使用规范及性能参数:㈠打捞螺纹表面硬度HRC60—65。㈡抗拉极限:大于等于932Mpa. ㈢冲击韧性:大于等于58。8S/cm3。㈣打捞直径:54-77mm。
6、操作方法:
当工具下至鱼顶上部1-2m时,开泵循环,并逐渐下放工具至鱼顶,观察泵压变化。如泵压突然上升,指重表悬重下降,说明公锥进入鱼腔,可以进行造扣打捞。如果悬重逐步下降而泵压并无变化,说明公锥插入鱼腔外壁的套管环形空间,应上提钻柱,然后转动管柱,重对鱼腔,直至悬重与泵压均有明显变化(公锥入腔),才能加压造扣进行打捞。打捞鱼腔畅通,泵压无明显变化的落鱼时,应增加扶正找中接头或采用引鞋结构,以防止造扣位置错误,酿成事故。
7、注意事项:
打捞操作时,不允许猛顿鱼顶,以防将鱼顶或打捞螺纹顿坏.尤其应注意分析判断造扣螺纹位置,切忌在落鱼外壁与套管内壁的环行空间造扣,以避免造成严重后果。
打捞工具:短鱼顶打捞筒
1用途
普通捞筒要求有一定的打捞范围和最小的引入长度。例如,鱼顶距卡点很近,或者鱼顶在接箍以上长度很小,这类落物用普通捞筒无能为力。短捞筒就能实现这一打捞。一般情况下,鱼头露出50mm就能被抓住。
2结构
短鱼顶打捞筒由上接头、控制环、篮式卡瓦、筒体、引鞋等零件组成,如图1所示。
图1短鱼顶打捞筒
1-上接头;2-控制环;3-篮式卡瓦;4-筒体;5-引鞋
2.1筒体上连上接头,下连引鞋,内装控制环,篮式卡瓦。
2.2筒体内有宽锯齿形内螺纹。宽锯齿形螺纹的起点处有一宽的键槽。
2.3筒体内有一段光滑表面与控制环相配合。
2.4篮式卡瓦有四个均布的纵向开口,其中一条是两端开通。
2.5卡瓦外表面是宽锯齿形螺纹,其旋转方向、螺距与筒体的宽锯齿形螺纹一致。
2.6卡瓦的内表面是坚硬的打捞牙齿。
2.7卡瓦的上端面有一宽键槽,键槽的宽度和长度与筒体上的键槽大约相同,并与两端开通槽相连通。
2.8控制环由环体和下端面上的弧形长键组成,二者焊接在一起。环形要装在筒体的光滑内表面处,长键安装在筒体和篮式卡瓦的键槽内。长键不仅传递扭矩,而且还限定卡瓦的运动,使卡瓦只沿筒体轴线上下滑动,不作相对转动。
2.9引鞋呈环形,长约20mm,内孔有大倒角,外表面是螺纹,旋入筒体后与下端面平齐。
2.10上接头上部是钻杆母扣,与钻杆相接,下部是细扣,中间有水眼。
2.11篮式卡瓦要装在筒体内,其下端面距引鞋很近,约有30mm左右。
2.12筒体上的螺纹与篮式卡瓦尽管螺距、旋向一致,但是螺纹外径尺寸不同,因此篮式卡瓦与筒体间有一定的轴向窜动量。
矛类打捞工具
1滑块卡瓦捞矛
1.1用途
滑块卡瓦捞矛是在落鱼腔内进行打捞的不可退式工具。它可以打捞钻杆、油管、套铣管、衬管、封隔器、配水器、配产器等具有内孔的落物,既可对:落鱼进行打捞,又可进行倒扣,还可配合震击器进行震击解卡。
1.2基本结构
滑块卡瓦捞矛由上接头、矛杆、滑块卡瓦、锁块及螺钉组成,根据滑块卡瓦数量不同。又分为单滑块和双滑块两种,如图1和2所示。此外,双滑块卡瓦捞矛还可根据需要,加工成双面对称、斜面较短、斜度较大的特殊类型。
图1单滑块卡瓦捞矛图2双滑块卡瓦捞矛
图11—上接头;2—矛杆;3—滑块卡瓦;4—锁块;5—螺钉;6—引鞋
图21—上接头;2—矛杆;3—滑块卡瓦;4—锁块;5—螺钉
1.3工作原理
当矛杆和滑块进入鱼腔一定深度后,滑块在自重作用下沿滑道下滑,滑块上的卡瓦牙与鱼腔内壁接触,上提钻柱,由于卡瓦牙与鱼腔内壁的摩擦,滑块不能与斜面一起向上运动,从而使打捞直径增大,所产生的径力迫使卡瓦牙吃入鱼腔内壁,抓牢落物。1.4技术规范
滑块卡瓦捞矛技术规范见表1。
表1
滑块卡瓦捞矛技术规范表
序号规格型号外径mm 接头螺纹使用规范及性能参数
打捞内径,mm
许用拉力,KN 工具长度分挡,mm
1HLM-D(S)487323/8TBG 38251550,650,750,800,1000,1200,1500,1800,2000
2HLM-D(S)6086NC26(2A10)42~53.84963HLM-D(S)73105NC31(210)52.6~647814HLM-D(S)89105NC31(210)64.1~77.910935HLM-D(S)102105NC31(210)77.6~92.111476HLM-D(S)114121NC38(310)90~102.522467HLM-D(S)127121NC38(310)103~117.827468HLM-D(S)140135NC38(310)115.7~129.338549HLM-D(S)168165NC38(310)138.3~156.3538410
打捞工具:抽油杆打捞筒
抽油杆打捞筒是专门用来打捞断脱在油管或套管内的抽油杆的一种工具。从性能上分有可退式和不可退式;从结构上分有螺纹卡瓦式、蓝式卡瓦式和锥面卡瓦式多种。无论哪种形式的抽油杆打捞筒,其夹紧落物的机理都是靠锥面内缩产生的夹紧力抓住落井抽油杆的。
1抽油杆打捞筒·可退式
1.1用途
可退式抽油杆打捞筒抓住抽油杆后上提可捞出,一旦需要退出工具时,能够既方便又无损伤地释放落鱼而退出工具。它有篮式卡瓦和螺旋卡瓦两种。即A型和B型。
1.2结构
如图可见,螺旋式和篮式抽油杆打捞筒均由上接头、筒体、引鞋和卡瓦所组成。其主要不同点除卡瓦结构不同外,篮式多一个控制环。
A型篮式卡瓦抽油杆打捞筒B型螺旋卡瓦式抽油杆打捞筒1-上接头;2-筒体;3-篮式卡瓦;1-上接头;2-筒体;3-螺旋卡瓦;
4-控制环;5-引鞋4-引鞋
1.2.1上接头,上部的外螺纹与抽油杆接箍等打捞管柱连接。
1.2.2下部的外螺纹与筒体连接。
1.2.3中间有一阶梯形盲孔。盲孔的大孔比打捞的抽油杆尺寸大一些,小孔比打捞的抽油杆尺寸小。小孔与外部有横孔相通,构成“T”形通道,此通道是抽油杆捞筒在下井过程中外排泥浆的通道。
1.2.4筒体,上、下均为内螺纹,分别同上接头和引鞋连接。
1.2.5中间部分为宽锯齿形螺纹,形成一个螺旋锥面,卡瓦就安放在螺旋锥面上。1.2.6在筒体下端的宽锯齿形螺纹的起点处有一个槽,槽内装螺旋卡瓦上的键。
1.2.7控制环,是篮式卡瓦捞筒的重要零件。它是在一个环体上焊接长键。长键在垂直方向上一半在筒体的键槽内,一半在篮式卡瓦的键槽内,从而保证了篮式卡瓦上、下滑动自如,以防止卡瓦单独绕工具轴线转动。
打捞工具:磁力打捞器
1用途
磁力打捞筒是用来打捞在钻井、修井作业中掉入井里的钻头、巴掌、牙轮、轴、卡瓦牙、钳牙、手锤及油、套管碎片等小件铁磁性落物的工具。对于能进行正反循环的磁力打捞器,尚可打捞小件非铁磁性落物。
磁力打捞器的种类很多,按其工作性能分为强磁打捞器和高强磁打捞器,按其可循环的方向分为正、反循环磁力打捞器。
2结构
磁力打捞器分为强磁和高强磁两种类型,但结构没有区别,只是磁钢的材料不同。
2.1正循环型强磁、高强磁打捞器
这种打捞器由上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋等组成,如图1-1所示。
图1-1正循环磁力打捞器
1-上接头;2-压盖;3-壳体;4-磁钢;5-芯铁;6-隔磁套;7-平鞋;8-铣磨鞋;9-引鞋
上接头上部是钻杆扣或其他型式的螺纹,用以连接钻杆或其它打捞管柱及钢丝绳等,下部与壳体连接在一起。上接头从上至下有水眼。壳体内装有压盖、磁钢、芯铁和隔磁套,最下端连接引鞋。引鞋有三种结构形式:平鞋、引鞋和铣磨鞋。如图1-1所示,引鞋的内孔中有一台肩,把隔磁套、芯铁、磁钢压住。压盖和隔磁套上有若干个轴向小孔,壳体与磁钢间有较大的环形空间,作为循环通道。
2.2局部反循环型强磁、高强磁打捞器
这种打捞器由上接头、钢球、压盖、壳体、打捞杯、磁钢、隔磁套、芯铁和引鞋等组成,如图1-2所示。
图1-2反循环磁力打捞器
1-上接头;2-钢球;3-打捞杯;4-压盖;5-壳体;6-磁钢;7-芯铁;8-隔磁套;9-平鞋
上接头上部是钻杆扣或者其他型式的螺纹,用以连接钻杆或其他管柱。上接头与壳体焊接在一起。壳体上部焊着一个打捞杯,其上端有锥形孔,钢球坐放在这里,成为一个单向阀,堵塞上部泥浆进入杯腔的通道。杯腔(窝穴)与工具外部相通。杯体外表面与壳体之间有环形空间,在其最下端有十余个小斜孔。壳体内有压盖、磁钢、芯铁。中间是水眼,直通杯内。
井下⼯具分类及详细介绍
井下⼯具
⽬录
打捞类⼯具
1、公锥
2、母锥
3、滑块捞⽭
4、分瓣捞⽭
5、TFLM-T提放式可退捞⽭
6、提放式分瓣捞⽭
7、可退捞⽭
8、伸缩捞⽭
9、⼆⽤伸缩捞⽭
10、可退式螺旋卡⽡捞筒
11、可退式蓝式卡⽡捞筒
12、卡⽡捞筒
13、弯鱼头打捞筒
14、提放式可退捞筒
15、短鱼头打捞筒
16、电泵捞筒
17、可退式螺旋卡⽡电泵捞筒

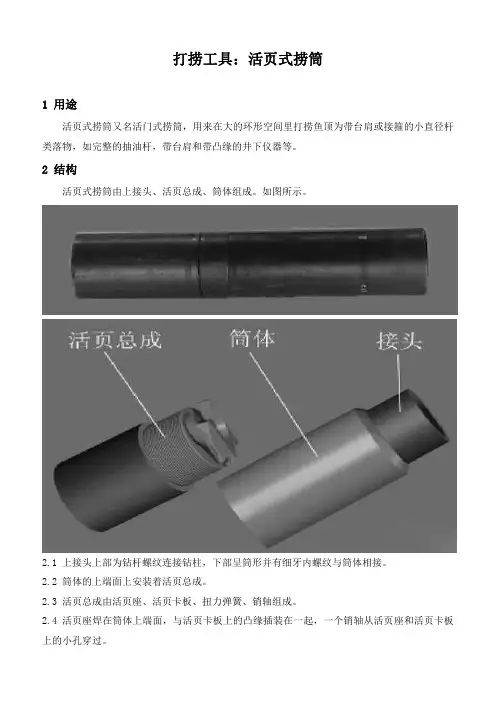

18、活页式捞筒
19、不可退式抽油杆捞筒
20、弯抽油杆捞筒
21、组合式抽油杆捞筒
22、提放式抽油杆捞筒

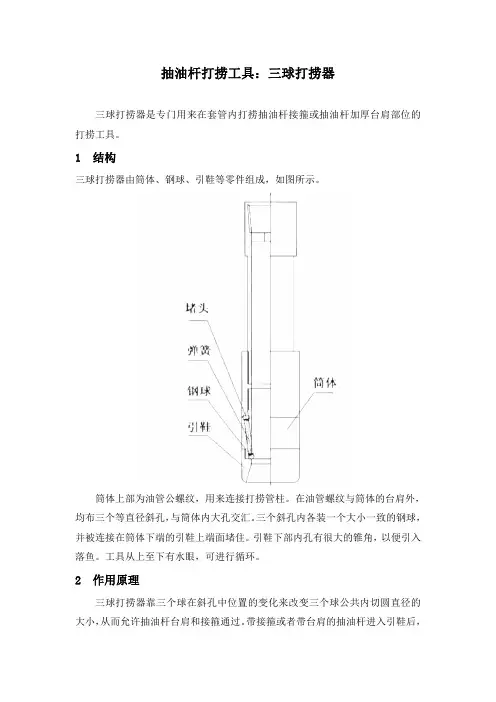

23、三球打捞器
24、抽油杆接箍捞⽭
25、多⽤打捞筒
26、颠倒式抽油杆捞筒
27、蓝式抽油杆捞筒
28、螺旋式抽油杆捞筒
29、偏⼼式抽油杆接箍捞筒
30、提放式倒扣捞⽭
31、可胀式倒扣捞⽭
32、倒扣捞⽭
33、倒扣捞筒
34、提放式倒扣捞筒
35、反循环打捞蓝
36、局部反循环打捞蓝
37、开窗捞筒
38、缆绳打捞钩
39、外钩
40、内钩
41、内外组合钩
42、活齿钩
43、⼀把抓
44、磁⼒打捞器
45、测井仪器打捞器
46、弹簧打捞筒
47、⽼虎嘴
整形类⼯具
48、梨形涨管器
49、偏⼼辊⼦整形器
50、长锥⾯涨管器
51、三锥辊整形器
52、旋转震击式整形器
53、楔形涨管器
54、偏⼼涨管器
55、球形涨管器
56、顿击器
57、复合式鱼顶修整打捞器
58、鱼顶修整器
震击类⼯具
59、开式下击器
60、润滑式下击器
61、液压式上击器
62、液压加速器
切割类⼯具
63、⽔⼒式外割⼑
64、机械式内割⼑
65、机械式外割⼑钻、磨、铣类⼯具
66、三刮⼑钻头
67、⼗字钻头
68、鱼尾刮⼑钻头
69、尖钻头
70、偏⼼钻头
71、三⽛轮钻头
井下作业常⽤⼯具
井下作业常⽤⼯具
(⼀)修井公锥
公锥是⼀种专门从有孔落物的内孔进⾏造扣打捞的修井常⽤打捞⼯具,以GZ-NC31修井公锥为例来说明。
1、名称:GZ-NC31修井公锥
2、结构:为长锥形整体结构,分接头和打捞螺纹两部分。
3、技术规范:
外形尺⼨:Ф105mm×800mm ,接头螺纹:NC31 ,打捞孔径:48mm~65mm ,打捞螺纹表⾯硬度:HRC60~65 ,抗拉强度≥932MPa 。
4、⼯作原理:
公锥进⼊打捞鱼腔之后,加适当钻压旋转钻具吃⼊落物内壁进⾏造扣。当其能承受⼀定的拉⼒和扭距时,可采取上提或倒扣的办法将落物全部或部分捞出。
5、操作⽅法:
当⼯具下⾄鱼顶上部1m~2m时,开泵冲冼,并逐步下放⼯具⾄鱼顶,观察泵压变化。如泵压突然上升,指重表悬重下降,说明公锥进⼊鱼腔,可以造扣打捞。如悬重逐步下降⽽泵压并⽆变化,说明公锥插⼊鱼腔外壁的套管环形空间,应上提钻柱,然后转动钻柱,重对鱼腔,直⾄悬重与泵压均有明显变化(公锥⼊腔),才能加压造扣,并进⾏打捞。
6、适⽤范围及⽤途:
主要⽤于打捞落物内腔在48mm~65mm的有接箍的油管或厚壁管类落物。
7、注意事项:
1)打捞时,不允许猛蹾鱼顶,以防将鱼顶或打捞螺纹蹾坏。
2)切忌在落鱼外壁与套管内壁的环形空间造扣,以避免造成严重后果。
3)⼯具下井前上部应接安全接头。
(⼆)母锥
母锥是⼀种修井常⽤打捞⼯具,专门⽤于从管柱落物外壁进⾏造扣打捞,以MZ-NC31母锥为例来说明。
1、名称:MZ-NC31母锥
2、结构:母锥是长筒形整体结构,由上接头与本体两部分构成。
打捞工具介绍
一、磨鞋
此磨鞋为套筒磨鞋,又叫外引磨鞋。
假设落鱼的鱼头不规章、如变形、裂开、弯曲或鱼顶不齐,阻碍打捞工具进入或无法造扣,就需修
鱼顶,使其符合打捞工具的抓捞要求,以便打捞。
确定制止用平底磨鞋或锅底磨鞋去修整鱼头,防止把事情弄的更糟。
套筒磨鞋作用在于它面积大,简洁套柱鱼头,可以防止鱼顶偏磨。假设鱼顶在套管内,它还可以起到保护套管的作用。套筒磨鞋就是在平顶磨鞋外围加焊套筒,套筒的强度要高、焊接要结实。套筒内径要大于鱼头外径10 毫米以上。
以上三种都为外引磨鞋,第一种为带内修整鱼头的外引磨鞋;其次种为带引鞋的外引磨鞋,便于拨鱼,更好进入套筒内;第三种为短套筒磨鞋,外引的长短可依据实际状况而定。
以上两种磨鞋为平底磨鞋和锅底磨鞋。
平底磨鞋和锅底磨鞋一般用于磨铣井底落物时使用,通过磨铣把井底落物磨碎。
使用磨鞋磨时要考虑井底落物的外形和大小、地层的强度等因素。
磨鞋主要是由上接头和镶有硬质合金或堆焊耐磨材料的磨鞋体组成。
依据用途可分为以下几种形式:
平底或锅底磨鞋:用来磨碎落井的钻头、牙轮、刮刀片等大块落物;
套筒磨鞋:一般用来修平鱼顶;
锥形磨鞋:类似于铣锥,用来修复变形鱼顶及进展井下特别作业〔如开窗〕,硬质合金镶在锥度翼瓣面和右旋侧面上。
领眼磨鞋:又叫内引磨鞋,用于如鱼顶胀裂,或环形空间太小,不便下入套筒磨鞋时,可以下入内引磨鞋修整鱼顶。由平底磨鞋和导引杆组成。导引杆的直径应
依据鱼头内径来打算,比鱼头直径小10 毫米,长度15 到20 厘米为宜,顶
部做成笔尖状,便于进鱼,导引杆强度要能满足需要。
锥类打捞工具
按结构特点,打捞类工具可以分为锥类、矛类、筒类、钩类、篮类和其他类等六类。
1公锥
1.1用途
公锥是一种专门从油管、钻杆、套铣管、封隔器、配水器、配产器等有孔落物的内孔进行造扣打捞的工具。这种工具对于带接箍的管类落物打捞成功率较高。公锥与正、反螺纹钻杆及其他工具配合使用,可实现不同的打捞工艺。
1.2基本结构
公锥是长锥形整体结构,由接头和打捞螺纹两部分组成。如图1所示。
图1公锥结构示意图
1—上接头;2—锥体
上接头有与钻杆相连接的螺纹,有正反螺纹标志槽,便于归类和识别。公锥有水眼。
锥类工具最重要的部分是打捞螺纹,常用的螺纹锥度为1:16。老式公锥多带有数条排屑槽,新式公锥没有排屑槽。

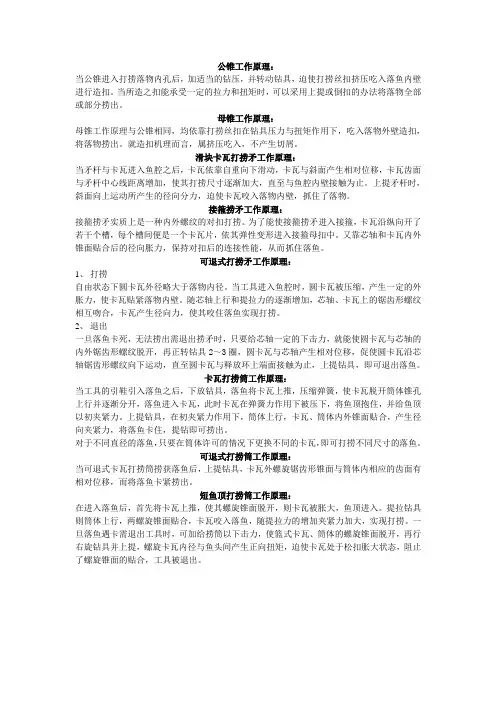

1.3工作原理
当公锥进入打捞落物内孔之后,加适当钻压并转动钻具,迫使打捞螺纹挤压吃入落鱼内壁进行造扣。一般管类落物造8~10牙即可,捞获后可采取上提或倒扣的办法将落物全部或部分捞出。
1.4技术规范
公锥技术规范见表1。
表1公锥技术规范
规格型号直径x长度mm接头螺纹
使用规范及性能参数
打捞螺纹
表面硬度
抗拉极限
Mpa
冲击韧性
J/cm2
打捞直径
mm
GZ86-186x560NC26(2A10)
RC60-65≥932≥58.839~67
GZ86-286x535NC26(2A10)54~77 GZ105-1105x535NC31(210)54~77
GZ105-2105x475NC31(210)72~90
GZ121121x455NC38(310)88~103
1.5操作方法及注意事项
1.5.1公锥与钻杆之间应加安全接头,以备必要时退出安全接头以上钻柱。
打捞工具:卡瓦打捞筒
卡瓦打捞筒是从落鱼外壁进行打捞的工具。可用于打捞油管、钻杆、加重杆、长铅锤等鱼顶为圆柱形的落鱼。在打捞作业中,卡瓦打捞筒可与安全接头、下击器、上击器、加速器等组合使用。
1、结构
卡瓦打捞筒由上接头、筒体、弹簧、卡瓦座、卡瓦、健、引鞋等组成,如图1-1所示。
图1-1卡瓦打捞筒结构示意图
1—上接头;2—筒体:3—弹簧;4—卡瓦座;5—卡瓦;6—键;7—引鞋
2、工作原理
当引鞋引入落鱼后,下放钻具,落鱼将卡瓦上推,压缩弹簧,卡瓦脱开锥面上行并逐渐分开,落鱼进入卡瓦。卡瓦在弹簧力作用下被压下将鱼顶抱住,并给鱼顶以初夹紧力。上提钻具,筒体上行,在初夹紧力作用下卡瓦与筒体内锥面贴合,产生更大的夹紧力,将落鱼卡住,实现打捞。
一个筒体可以有多个不同尺寸的卡瓦,对于不同直径的落鱼更换不同的卡瓦,即可打捞不同尺寸的落鱼。
3、技术参数
卡瓦打捞筒技术参数见表1-1。表1-1中给出的是一个打捞的大致范围,
每组卡瓦对应一个最大打捞尺寸,产生最大抓捞拉力。实际应用中应按每组卡瓦打捞的最佳尺寸选用。落鱼尺寸过小,抓捞拉力降低。
表1-1卡瓦打捞筒技术参数
序号规格型号
外形尺寸
(直径×长度)
mm
接头螺纹
使用范围及主要参数
打捞落物外径
mm
许用拉力
kN
1DLT-9595×610NC26(2A10)32~60400
2DLT-108108×610NC31(210)45~65650
3DLT-114114×660NC31(210)48~73950
4DLT-130130×780NC31(210)70~901100
5DLT-130150×970NC38(310)90~1141300
