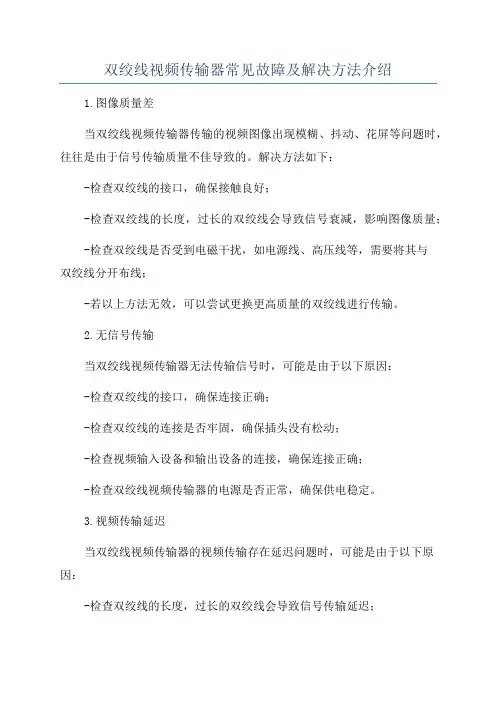

双绞线视频传输器常见故障及解决方法介绍1.图像质量差当双绞线视频传输器传输的视频图像出现模糊、抖动、花屏等问题时,往往是由于信号传输质量不佳导致的。
解决方法如下:-检查双绞线的接口,确保接触良好;-检查双绞线的长度,过长的双绞线会导致信号衰减,影响图像质量;-检查双绞线是否受到电磁干扰,如电源线、高压线等,需要将其与双绞线分开布线;-若以上方法无效,可以尝试更换更高质量的双绞线进行传输。
2.无信号传输当双绞线视频传输器无法传输信号时,可能是由于以下原因:-检查双绞线的接口,确保连接正确;-检查双绞线的连接是否牢固,确保插头没有松动;-检查视频输入设备和输出设备的连接,确保连接正确;-检查双绞线视频传输器的电源是否正常,确保供电稳定。
3.视频传输延迟当双绞线视频传输器的视频传输存在延迟问题时,可能是由于以下原因:-检查双绞线的长度,过长的双绞线会导致信号传输延迟;-检查视频输入设备和输出设备的设置,确保设置正确;-检查双绞线视频传输器的设置,确保设置正确;-若以上方法无效,可以尝试更换更高性能的双绞线视频传输器。
4.音频问题当双绞线视频传输器传输的音频存在杂音、失真等问题时,可能是由于以下原因:-检查音频输入设备和输出设备的连接,确保连接正确;-检查双绞线的接口,确保接触良好;-检查音频输入设备和输出设备的设置,确保设置正确;-若以上方法无效,可以尝试更换更高质量的双绞线进行传输。
5.其他问题除了以上常见的故障,双绞线视频传输器还可能遇到其他问题,如设备无法正常开机、设备的设置无法保存等。
对于这些问题,可以尝试以下解决方法:-检查双绞线视频传输器的电源是否正常;-尝试重新设置双绞线视频传输器的参数;总结:。
视频监控系统常见十六种故障的解决方法在一个监控系统完工以后需要进入调试阶段、试运行阶段以后才能交付使用,有可能出现各种故障现象,例如常见的:不能正常运行、系统达不到设计要求的技术指标、整体性能和质量不理想,特别是对于一个复杂的、大型的监控工程项目来说,是在所难免的,这是就需要我们去做相应的处理来解决故障,保证系统的正常运行。
1、电源不正确引发的设备故障。
电源不正确大致有如下几种可能:供电线路或供电电压不正确、功率不够(或某一路供电线路的线径不够,降压过大等)、供电系统的传输线路出现短路、断路、瞬间过压等。
特别是因供电错误或瞬间过压导致设备损坏的情况时有发生。
因此,在系统调试中,供电之前,一定要认真严格地进行核对与检查,绝不应掉以轻心。
2、由于某些设备的连结有很多条,若处理不好:特别是与设备相接的线路处理不好,就会出现断路、短路、线间绝缘不良、误接线等导致设备的损坏、性能下降的问题。
在这种情况下,应根据故障现象冷静地进行分析,判断在若干条线路上是由于哪些线路的连接有问题才产生那种故障现象。
因此,要特别注意这种情况的设备与各种线路的连接应符合长时间运转的要求。
3、设备或部件本身的质量问题。
各种设备和部件都有可能发生质量问题,纯属产品本身的质量问题,多发生在解码器、电动云台、传输部件等设备上。
值得指出的是,某些设备从整体上讲质量上可能没有出现不能使用的问题,但从某些技术指标上却达不到产品说明书上给出的指标。
因此必须对所选的产品进行必要的抽样检测。
如确属产品质量问题,最好的办法是更换该产品,而不应自行拆卸修理。
4、设备(或部件)与设备(或部件)之间的连接不正确产生的问题大致会发生在以下几个方面:⑴阻抗不匹配。
⑵通信接口或通信方式不对应。
这种情况多半发生在控制主机与解码器或控制键盘等有通信控制关系的设备之间,也就是说,选用的控制主机与解码器或控制键盘等不是一个厂家的产品所造成的。
所以,对于主机、解码器、控制键盘等应选用同一厂家的产品。
视频监控系统故障排除及维修方法一、故障排除方法1. 视频画面模糊或有杂乱干扰故障原因可能是摄像头镜头污垢导致,解决方法如下:- 使用专门的镜头清洁布擦拭摄像头镜头表面,确保镜头干净无污垢。
- 检查摄像头与监控设备之间的连接线路,确保连接稳固。
- 若经过以上方法依然无法解决问题,可能是摄像头本身故障,需要更换或维修。
2. 视频信号异常无法传输故障原因可能是信号线路故障或设备配置错误,解决方法如下:- 检查信号线路是否有损坏或接触不良,排除故障线路并更换。
- 检查视频设备的配置,确保所有参数正确设置,如分辨率、时间同步等。
- 若出现无法解决的信号传输问题,可能是设备本身存在问题,需要联系厂商进行维修或更换。
3. 视频无法录制或录像文件损坏故障原因可能是存储设备故障或设置错误,解决方法如下:- 检查存储设备是否正常运行,确保硬盘或者存储卡没有损坏。
- 检查视频录制设置,确保录制时间、录制质量等参数设置正确。
- 若问题仍然存在,可能是存储设备本身存在问题,需要更换或修复。
二、系统维修方法1. 视频监控设备维护定期维护摄像头及监控设备可以减少故障发生的概率,维护方法如下:- 清洁摄像头镜头,防止灰尘和污垢影响画面质量。
- 检查设备的连接线路,确保连接稳固可靠。
- 定期检查和更新监控设备的固件,以确保系统的稳定性和安全性。
2. 硬盘及存储设备维护保持硬盘及存储设备的正常运行可以防止数据丢失或损坏,维护方法如下:- 定期清理硬盘,删除不必要的视频文件,释放存储空间。
- 检查存储设备的健康状况,如有问题及时更换或修理。
- 备份重要的视频文件,防止意外数据丢失。
3. 系统更新与升级定期更新和升级监控系统软件及固件是保障系统性能的重要措施,注意事项如下:- 关注监控设备厂商的更新和升级信息,并及时进行操作。
- 更新和升级过程中,一定要按照厂商的说明和步骤进行,避免错误操作导致系统无法正常运行。
结语通过本文介绍的视频监控系统故障排除及维修方法,可以帮助您更好地解决常见故障,并保持系统的正常运行。

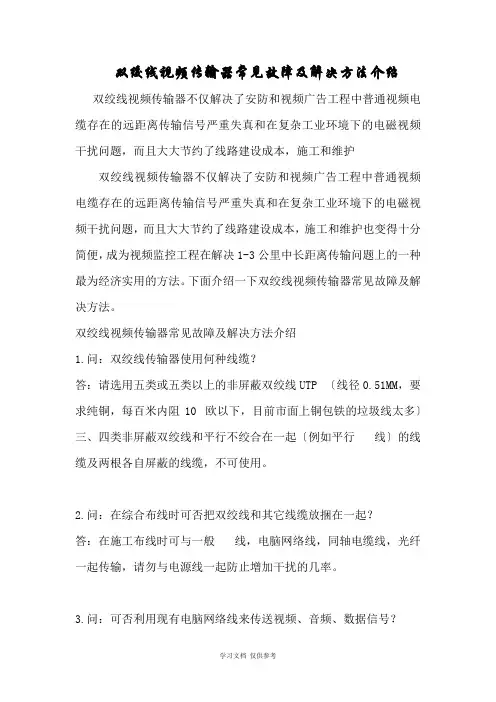

双绞线视频传输器常见故障及解决方法介绍双绞线视频传输器不仅解决了安防和视频广告工程中普通视频电缆存在的远距离传输信号严重失真和在复杂工业环境下的电磁视频干扰问题,而且大大节约了线路建设成本,施工和维护双绞线视频传输器不仅解决了安防和视频广告工程中普通视频电缆存在的远距离传输信号严重失真和在复杂工业环境下的电磁视频干扰问题,而且大大节约了线路建设成本,施工和维护也变得十分简便,成为视频监控工程在解决1-3公里中长距离传输问题上的一种最为经济实用的方法。
下面介绍一下双绞线视频传输器常见故障及解决方法。
双绞线视频传输器常见故障及解决方法介绍1.问:双绞线传输器使用何种线缆?答:请选用五类或五类以上的非屏蔽双绞线UTP 〔线径0.51MM,要求纯铜,每百米内阻10 欧以下,目前市面上铜包铁的垃圾线太多〕三、四类非屏蔽双绞线和平行不绞合在一起〔例如平行线〕的线缆及两根各自屏蔽的线缆,不可使用。
2.问:在综合布线时可否把双绞线和其它线缆放捆在一起?答:在施工布线时可与一般线,电脑网络线,同轴电缆线,光纤一起传输,请勿与电源线一起防止增加干扰的几率。
3.问:可否利用现有电脑网络线来传送视频、音频、数据信号?答:只要使用没有使用到的一对绞线就可以用来传送视频、音频、数据;一般电脑都利用网络线中的两对绞线来传输以太网等信号,另外两对线就可以传送视频、音频或数据。
但传送的信号不可以经过HUB 、交换机等网络设备。
5.问:双绞线接头处是否可以直接拧在一起?最好不要直接拧在一起,如果连接不好,接触电阻过大,影响传输效果,甚至无法传输。
连结处要用烙铁焊在一起或用RJ45 对接头,防止短路。
6.问:如何试验双绞线传输设备?一箱线一般为300 米左右,可以分别连成300 米、600 米、900 米、1200 米,一根共有4 对线,最长1200 米。
7.问:一根双绞线可以传哪种组合的信号?答:一根线一般有四对双绞线,可以传输4 路视频,总之1 对线可以传输一路信号,4 对线可以传输4 路信号,一般建议客户使用3 路,1 路备用。
视频监控系统常见十六种故障的解决方法在一个监控系统完工以后需要进入调试阶段、试运行阶段以后才能交付使用,有可能出现各种故障现象,例如常见的:不能正常运行、系统达不到设计要求的技术指标、整体性能和质量不理想,特别是对于一个复杂的、大型的监控工程项目来说,是在所难免的, 这是就需要我们去做相应的处理来解决故障,保证系统的正常运行。
1、电源不正确引发的设备故障。
电源不正确大致有如下几种可能:供电线路或供电电压不正确、功率不够(或某一路供电线路的线径不够,降压过大等)、供电系统的传输线路出现短路、断路、瞬间过压等。
特别是因供电错误或瞬间过压导致设备损坏的情况时有发生。
因此,在系统调试中,供电之前,一定要认真严格地进行核对与检查,绝不应掉以轻心。
2、由于某些设备的连结有很多条,若处理不好:特别是与设备相接的线路处理不好,就会出现断路、短路、线间绝缘不良、误接线等导致设备的损坏、性能下降的问题。
在这种情况下,应根据故障现象冷静地进行分析,判断在若干条线路上是由于哪些线路的连接有问题才产生那种故障现象。
因此,要特别注意这种情况的设备与各种线路的连接应符合长时间运转的要求。
3、设备或部件本身的质量问题。
各种设备和部件都有可能发生质量问题,纯属产品本身的质量问题,多发生在解码器、电动云台、传输部件等设备上。
值得指出的是,某些设备从整体上讲质量上可能没有出现不能使用的问题,但从某些技术指标上却达不到产品说明书上给出的指标。
因此必须对所选的产品进行必要的抽样检测。
如确属产品质量问题,最好的办法是更换该产品,而不应自行拆卸修理。
4、设备(或部件)与设备(或部件)之间的连接不正确产生的问题大致会发生在以下几个方面:⑴阻抗不匹配。
⑵通信接口或通信方式不对应。
这种情况多半发生在控制主机与解码器或控制键盘等有通信控制关系的设备之间,也就是说,选用的控制主机与解码器或控制键盘等不是一个厂家的产品所造成的。
所以,对于主机、解码器、控制键盘等应选用同一厂家的产品。
有线电视常见故障与排除
1.室内线路故障
1.1室内线路老化
故障现象:图像质量较以前变得越来越模糊,清楚的频道越来越少
判断方法:使用场强仪测量分支分配器出口信号和面板出来信号对比,一般差2、3个信号值是正常;从分支分配器处拉一条明线,故障恢复
解决方案:重新布线(建议线路使用白色有线电视线,黑色为监控专用,时间长了高频信号衰减会比较大)
1.2室内线路断路
故障现象:无信号
判断方法:使用场强仪测量信号,基本没有值
解决方案:找电工处理
1.3面板未接好
故障现象:分高低端好坏,即要不是前面的频道很好后面的频道很差,要不是相反判断方法:一般为新装修房子会出现该问题,使用场强仪测信号,信号偏离值比较大;
与其他房间对比效果。
解决方案:重新接面板,故障恢复
1.4分支分配器头子没做好或分支分配器坏
故障现象:头子松了,屏蔽层搭到铜芯了,大部分频道模糊,还有干扰
判断方法:单独和进线搭起来,故障恢复
解决方案:换个分支分配器,故障恢复
1.5室内放大器故障
故障现象:信号时断时续,或者无信号,或者很模糊
判断方法:单独和进线搭起来,故障恢复
解决方案:室内放大器换成分支分配器(新小区无需安装放大器,信号值绝对够,老房子换线最实在)
1.6室内有干扰
故障现象:有线电视有横条,伴随兹兹兹响
判断方法:分支分配器上单独接进线和目标线,找出有干扰线路
解决方案:请教电工
2.室外线路故障
故障判断:进线单独接目标线,每个房间都同样模糊
解决方案:问楼上楼下邻居是否也有该现象,打电话叫有线电视的人过来查看。
-WORD格式--可编辑-视频监控系统常见问题及解决方法视频监控系统一般由前端设备、传输线路、控制及显示设备三大部分组成。
前端设备主要包括摄像机、云台、解码器,以获取监视目标的信息;传输线路通过视频线、通讯线将前端设备所获取的信息传送至控制中心,并通过电源线为前端设备供电;控制及显示设备主要包括矩阵控制主机、录像机、监视器、图像分割器、电源、控制台、电视墙、控制机柜等,以完成对传送回来的信息的处理、切换、分割及控制。
在视频监控系统中,设备自身的故障一般比较少见,即使出现,也比较容易解决,而大多数问题往往出现在传输线路的敷设、连接、控制设备的连接等施工、安装过程中。
以下对视频监控系统常见的一些故障进行简要分析介绍。
1.无图像显示,无视频信号故障现象描述:线路正常连接、通电后,中控室显示终端上无图像显示,硬盘录像机“无视频信号”、矩阵、图形分割器等“ No signal ”提示存在。
原因分析:此现象一般情况可断定前端视频信号没有正常传送回控制设备,有可能是摄像机未正常供电,没有工作;电源线断路,摄像机未通电;视频线断路;BNC 头焊接不牢靠等。
解决方法:首先确认摄像机是否通电,是否正常工作;如果摄像机未通电,则检查电源、变压器、电源线等;如果摄像机通电,则可用排除法将摄像机直接连接在显示终端观察,如还没有显示,则确定摄像机故障,如有图像显示,则可确定视频传输线路有故障,检查视频线及 BNC 接头,确认后更换线缆或重新焊接BNC 接头。
2.无图像显示,有视频信号故障现象描述:线路正常连接、通电后,中控室显示终端上无图像显示,黑屏,硬盘录像机“无视频信号” 、矩阵、图形分割器等“ No signal ”提示不存在。
原因分析:此现象与前面介绍第一种现象类似但有本质区别,一般情况可排除传输线路故障,未出现“无视频信号”“No signal”等提示,证明前端视频信号已传送回控制设备,有可能是现场无照明;摄像机镜头光圈关闭;摄像机角度没有调整好;显示器亮度未调整合适;摄像机供电电源功率不够等。

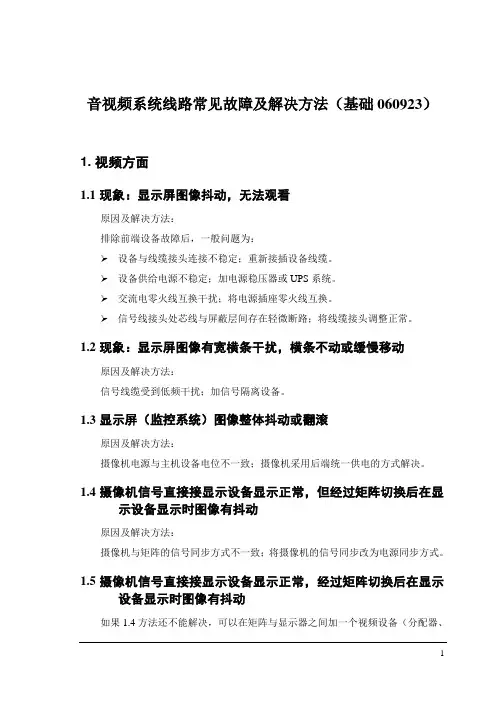

音视频系统线路常见故障及解决方法(基础060923)1. 视频方面1.1现象:显示屏图像抖动,无法观看原因及解决方法:排除前端设备故障后,一般问题为:设备与线缆接头连接不稳定;重新接插设备线缆。
设备供给电源不稳定;加电源稳压器或UPS系统。
交流电零火线互换干扰;将电源插座零火线互换。
信号线接头处芯线与屏蔽层间存在轻微断路;将线缆接头调整正常。
1.2现象:显示屏图像有宽横条干扰,横条不动或缓慢移动原因及解决方法:信号线缆受到低频干扰;加信号隔离设备。
1.3显示屏(监控系统)图像整体抖动或翻滚原因及解决方法:摄像机电源与主机设备电位不一致;摄像机采用后端统一供电的方式解决。
1.4摄像机信号直接接显示设备显示正常,但经过矩阵切换后在显示设备显示时图像有抖动原因及解决方法:摄像机与矩阵的信号同步方式不一致;将摄像机的信号同步改为电源同步方式。
1.5摄像机信号直接接显示设备显示正常,经过矩阵切换后在显示设备显示时图像有抖动如果1.4方法还不能解决,可以在矩阵与显示器之间加一个视频设备(分配器、放大器、分割器都可以)调整一下信号。
1.6VGA显示器缺色原因及解决方法:如果是成品跳线,以前使用情况正常,大概原因为VGA针脚折弯了,需要将针脚拉直归位。
如果是手工做的跳线,除上述原因外,还有可能是线缆中的R/G/B线对跳焊断路或短路,需将插头盖打开,将线缆重新焊接。
(如果有条件就重新换根跳线)1.7主机设备输出正常,VGA显示器无图像原因及解决方法:线缆没插实,将线缆重新插实并拧紧螺丝;线缆的第13/14号针位置不正常或折弯,将插针拉直归位(VGA接头中的4、5、9、12针一般不使用,如果看到此几根针缺失,对使用基本不会有影响)。
1.8笔记本不能将视频信号切换到外接显示设备上,但其它区域正常切换信号后的笔记本接到本地后会有缺色信号显示原因及解决方法:排除线缆插接不牢、接头针脚错位等因素后,主要原因可能为R/G/B线对与接头外壳短接了,需调整接头焊接线。
监控摄像常见故障和处理方法1、红外机系列机器晚上出现图像照度差、发白或有亮白色光圈现象该现象是机器装配不当导致的,装配时感光器件(光敏电阻)离半球距离过远会导致红外灯启动不完全造成机器夜间照度差。
出现图像发白或亮白色光圈现象主要因红外发光管发出的红外光通过球罩折射到镜头所致,解决此现象就是避免让红外光折射到镜头表面,通常采用海绵/胶圈进行镜头与红外光的隔离,在装配时一定要将球罩/玻璃紧贴海绵/胶圈,防止漏光;雨罩反射红外光致镜头也会导致此现像。
2、夜视型红外防水机白天图像正常,夜间发白此现象一般因机器使用环境有反射物或在范围很小的空间使用,因红外光反射导致,解决此现象首先应确定使用环境是否有反射物,尽可能改善使用环境,其次检查机器的有效红外距离与实际使用距离是否相应;若一台长距离红外机器在很小的空间使用会因红外光过强导致机器图像发白。
镱头里面起轻微雾也会有此现象。
3、无图像首先检查外加电源极性是否正确,输出电压是否满足要求(电源误差C12V±10%,AC24V± 5%),其次检查视频连线是否接触良好;若是使用手动光圈镜头需检查光圈是否打开,自动光圈镜头则需要调节LEVEL电位器使光圈在合适位置4、彩色失真、偏色可能是白平衡开关(AWB)设置不当,也可能是环境光照条件变化太大,此时应检查开关设置是否在OFF位置,应想办法改善环境的光照条件。
监视器刚买回来时或在用过一段时间后,四角会出现色彩差异,有时蓝色东西在监视器上去显示成了红色.监视器的屏幕出现这种现象有两种可能。
一种是无法修复的,叫色纯度不良,是由于现象管内部的荫罩扭曲,电子束不能够正确的轰击所需要的颜色的荧光粉,而出现偏色,多以块状呈现,且区域固定。
另一种现象为消磁问题了,是可以修复的,显象管被误磁化后,也引起电子束在攻击荧光粉时发生偏转。
5、图像出现扭曲或几何失真这种现象可能是摄像机、监视器的几何校正电路有问题或光学镜头的问题,也有可能是视频连接线缆或设备的特征阻抗与摄像机的输出阻抗不匹配。
监控设备维护常见故障处理介绍1. 电源故障:监控设备突然无法启动或者频繁掉电的情况,通常是由于电源故障引起的。
处理方法是首先检查电源插座和线路,确保电源供应正常;其次检查电源适配器或者电源模块是否损坏,需要及时更换。
2. 视频信号丢失:监控设备的视频信号丢失可能是由于视频线路接触不良、设备设置错误或者摄像头故障引起的。
处理方法是首先检查视频线路的连接是否良好,重新连接或更换视频线路;其次检查监控设备的设置是否正确,确保信号输入通道设置正确;最后检查摄像头是否损坏,需要更换故障摄像头。
3. 存储设备故障:监控设备存储设备故障通常表现为录像无法正常保存或者无法播放的情况。
处理方法是首先检查存储设备的连接线路和电源是否正常,重新连接或更换存储设备;其次检查存储设备是否已满,及时清理或扩充存储空间;最后检查存储设备是否损坏,需要更换故障存储设备。
4. 网络连接故障:监控设备无法联网或者无法远程访问的情况通常是由于网络连接故障引起的。
处理方法是首先检查网络线路和网络设备是否正常,重新连接或更换网络设备;其次检查网络设置是否正确,确保网络连接正常;最后检查监控设备的网络接口是否损坏,需要更换网络接口。
综上所述,监控设备的维护常见故障处理需要及时排查故障原因并采取相应的处理方法,以保证设备的正常运行。
在处理故障时,如果无法解决问题,建议及时联系专业的技术人员进行维修。
监控设备是一种重要的安全设备,它可以帮助监控特定场所的情况,保障人员和财产的安全。
然而,监控设备也容易出现一些常见的故障,如摄像头故障、存储设备故障、网络连接故障等。
在日常使用中,如果出现设备故障的情况,及时处理并维护是至关重要的。
5. 摄像头故障:摄像头是监控设备中最核心的部件之一,常见的故障包括画面模糊、无法调焦、无法转动等。
处理方法是首先检查摄像头的连接线路和电源是否正常,重新连接或更换摄像头;其次检查摄像头镜头是否受损或灰尘过多,如果受损需要更换镜头,如果灰尘过多需要进行清洁;最后检查摄像头是否与监控设备的兼容性问题,确保摄像头模型与设备兼容。
视频会议图像和视频会议系统网络常见故障及排除方法一、视频会议系统网络的常见故障及排除方法表 12-2 网络常见故障及排除方法现象分析解决措施Telnet连接时,提示当前连接数已经达到最大,无法连接成功。
实际连接数已经达到7个。
关闭部分Telnet连接。
重新连接的时间间隔在10分钟内,视频会议终端TE30认为是一个新连接。
这样多次连接后,连接数达到7个。
例如:网络异常中断,短时间内恢复后Telnet连接还没有释放资源。
当Telnet连接超过10分钟没有收到数据,会自动关闭。
请等待约10分钟或更长时间, T elnet关闭部分连接后再尝试重新连接。
二、视频会议图像的常见故障及排除方法表 12-3 图像常见故障及排除方法现象分析解决措施视频会议终端TE30启动但未入会,监视器上既不显示遥控器操作界面,也不显示本地图像。
监视器电源未打开。
打开监视器电源。
监视器的视频通道选择错误。
使用遥控器设置为对应的视频通道。
视频会议终端TE30或监视器的图像参数设置不正确,如亮度设为0等。
将视频会议终端TE30和监视器的图像参数设置为缺省值。
视频线缆连接松动。
拧紧视频会议终端TE30到监视器的视频线缆。
视频会议终端TE30启动但未入会,监视器显示本地图像,但不能显示遥控器操作界面。
设置的遥控器操作界面输出接口没有接视频输出设备或连接的视频输出设备异常。
在设置的遥控器操作界面输出接口上连接视频输出设备并正确设置其视频参数。
视频会议终端TE30系统故障,导致对遥控器操作无响应。
通过Telnet连接到视频会议终端TE30,若对视频会议终端TE30操作失败,则是视频会议终端TE30系统故障。
此时,请重启视频会议终端TE30。
重启后还不能解决问题请送经销商检修。
本地已入会,能显示本地图像,但不能显示远端图像。
未取消自环或环回:查询本地自环或远端环回情况。
断开所有的自环或环回。
远端未发送图像:查看呼叫统计,发现接收到的“视频带宽[帧率]”为0。
何工见信好:首先感谢何工的关照和照顾,我们才有机会到瑞丽来完成监控工程,深表感谢,在布线和接线工程中我们一直很注意接线细节,但难免由于一些外部原因造成设备损坏或不能使用,距离挺远的,不能很及时亲自处理,现将一些在实践中的常见故障识别和处理方法告诉何工,请借鉴:、监控器上没有摄像头的图案显示,、监控器上摄像头的图案显示不正常,出现线状条纹,、监控故障现象以及解决方法确定排查对象硬件:摄像前端设备、硬盘录像机、视频服务器软件:NVSCENTER 半球、枪机型监控设备故障排查1、无图像输出1、电源电压是否足够,电源是否接好。
2、BNC接头或视频电缆是否接触不良。
3、视频服务器是否正常工作电源是否接好、网线是否和交换机正确相联、IP地址设置是否正确4、更换设备看看是不是设备已经损坏.5、镜头是否被外壳遮罩。
此类并非不输出图像。
呈现为黑屏.6、镜头光圈有否打开。
7、检查点视频线有无短路、断路现象。
图像花屏:1、视频信号线的负极是否断路。
2、屏幕上有横杠或者竖杠这种情况一般是机器供电电源输出电压的纹波太大或电源功率不够导致的,应加强滤波并采用性能好、功率匹配的直流稳压电源。
3、红外半球、一体机晚上出现图像照度差、发白或有亮白色光圈现象,白天会有泛白。
A:该现象是机器装配或运输过程中出现震动导致的,出现图像发白或亮白色光圈现象主要因红外发光管发出的红外光通过球罩折射到镜头所致,解决此现象就是避免让红外光折射到镜头表面,通常采用海绵圈进行镜头与红外光的隔离,在装配时一定要将球罩紧贴海绵圈!4、红外机型白天图像正常,夜间图像发白。
A、一般因机器使用环境有反射物或在范围很小的空间内使用会出现此种现象,因红外光反射导致,解决此现象:首先应确定使用环境是否有反射物,尽可能改善安装环境或安装角度。
其次检查机器的有效红外距离与实际使用距离是否相适应;若一台长距离红外机器在很小的空间使用会因红外光过强导致机器图像发白。
这种情况大多发生在以前使用过其他家公司的红外灯引起的,因为现在市场红外灯指标虚标成分太大,导致工程商对这种错位的现象已经适应,在考虑红外距离时往往会打出50%乃至多一倍的余量,在实际使用安装时就会出现光照太强,摄像机“睁不开眼"的感觉!解决办法就是匹配照射距离相符的红外灯源!5、彩色失真、偏色A:可能是白平衡开关AWB设置不当,也可能是环境光照条件变化太大,此时应检查开关设置是否在OFF位置,应想办法改善环境的光照条件。
视频线常见故障排除
1.视频传输中,最常见的故障现象表现在监视器的画面上出现一条黑杠或白杠,并且或向上或向下慢慢滚动。
因此,在分析这类故障现象时,要分清产生故障的两种不同原因。
要分清是电源的问题还是地环路的问题,一种简易的方法是,在控制主机上,就近只接入一台电源没有问题的摄像机输出信号,如果在监视器上没有出现上述的干扰现象,则说明控制主机无问题。
接下来可用一台便携式监视器就近接在前端摄像机的视频输出端,并逐个检查每台摄像机。
如有,则进行处理。
如无,则干扰是由地环路等其它原因造成的。
2.监视器上出现木纹状的干扰。
这种干扰的出现,轻微时不会淹没正常图像,而
严重时图像就无法观看了(甚至破坏同步)。
这种故障现象产生的原因较多也较复
杂。
大致有如下几种原因:
⑴视频传输线的质量不好,特别是屏蔽性能差(屏蔽网不是质量很好的铜线网,或屏蔽网过稀而起不到屏蔽作用)。
与此同时,这类视频线的线电阻过大,因而造成信号产生较大衰减也是加重故障的原因。
此外,这类视频线的特性阻抗不是75Ω以及参数超出规定也是产生故障的原因之一。
由于产生上述的干扰现象不一定就是视频线不良而产生的故障,因此这种故障原因在判断时要准确和慎重。
只有当排除了其它可能后,才能从视频线不良的角度去考虑。
若真是电缆质量问题,最好的办法当然是把所有的这种电缆全部换掉,换成符合要求的电缆,这是彻底解决问题的最好办法。
⑵由于供电系统的电源不“洁净”而引起的。
这里所指的电源不“洁净”,是指在正常的电源(50 周的正弦波)上叠加有干扰信号。
而这种电源上的干扰信号,多来自本电网中使用可控硅的设备。
特别是大电流、高电压的可控硅设备,对电网的污染非常严重,这就导致了同一电网中的电源不“洁净”。
比如本电网中有大功率可控硅调频调速装置、可控硅整流装置、可控硅交直流变换装置等等,都会对电源产生污染。
这种情况的解决方法比较简单,只要对整个系统采用净化电源或在线UPS 供电就基本上可以得到解决。
⑶系统附近有很强的干扰源。
这可以通过调查和了解而加以判断。
如果属于这种原因,解决的办法是加强摄像机的屏蔽,以及对视频电缆线的管道进行接地处理等。
3.由于视频电缆线的芯线与屏蔽网短路、断路造成的故障。
这种故障的表现形式是在监视器上产生较深较乱的大面积网纹干扰,以至图像全部被破坏,形不成图像和同步信号。
这种情况多出现在BNC 接头或其它类型的视频接头上。
即这种故障现象出现时,往往不会是整个
系统的各路信号均出问题,而仅仅出现在那些接头不好的路数上。
只要认真逐个检查这些接头,就可以解决。
4.由于传输线的特性阻抗不匹配引起的故障现象。
这种现象的表现形式是在监视器的画面上产生若干条间距相等的竖条干扰,干扰信号的频率基本上是行频的整数倍。
这是由于视频传输线的特性阻抗不是75Ω而导致阻抗失配造成的。
也可以说,产生这种干扰现象是由视频电缆的特性阻抗和分布参数都不符合要求综合引起的。
解决的方法一般靠“始端串接电阻”或“终端并接电阻”的方法去解决。
另外,值得注意的是,在视频传输距离很短时(一般为150 米以内),使用上述阻抗失配和分布参数过大的视频电缆不一定会出现上述的干扰现象。
解决上述问题的根本办法是在选购视频电缆时,一定要保证质量。
必要时应对电缆进行抽样检测。
5.由传输线引入的空间辐射干扰。
这种干扰现象的产生,多数是因为在传输系统、系统前端或中心控制室附近有较强的、频率较高的空间辐射源。
这种情况的解决办法一个是在系统建立时,应对周边环境有所了解,尽量设法避开或远离辐射源;另一个办法是当无法避开辐射源时,对前端及中心设备加强屏蔽,对传输线的管路采用钢管并良好接地。
