滚轧直螺纹钢筋连接施工工艺指南

滚轧直螺纹钢筋套筒连接施工作业指导一、编制说明滚轧直螺纹钢筋连接技术是根据钢材冷作硬化原理，利用相对固定的滚丝轮对钢筋进行滚轧，提高滚轧后螺纹的综合机械性能，从而达到与钢筋母材等强。

滚轧直螺纹按照其成形方式的不同可分为：剥肋滚轧直螺纹、直接滚轧直螺纹、压肋滚轧直螺纹三种形式。

为保证钢筋套筒连接的丝头加工、接头连接在受控状态下按规定的程序和要求进行，根据×××项目施工图说明、设计要求和施工规范，钢筋d≥16（具体多大直径采用直螺纹套筒连接，需结合业主、监理要求）采用直螺纹套筒连接，特制定本作业指导书。

本指导书编制依据：1.《铁路混凝土工程钢筋机械连接技术暂行规定》（铁建设[2010]41号）2.《钢筋机械连接技术规程》（JGJ107-2010）3.《滚轧直螺纹钢筋连接接头》（JG163-2004）4.《钢筋机械连接用套筒》（JG/T 163-2013）二、适用范围本作业指导规定了套筒出厂要求、车丝质量要求、车丝工艺流程、钢筋与套筒连接流程及检验标准等。

本作业指导书适用于钢筋直螺纹套筒连接施工指导。

三、施工前准备（一）设备调试1.根据所加工的钢筋规格、直径选用滚压轮型号；用调整试棒调整滚丝头内孔最小尺寸，然后更换相应规格的涨刀环，并调整好直径尺寸。

2.调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度。

并检查限位器是否灵敏。

3.打开润滑液开关，保证水流能够平稳流出。

4.设备安装必须平稳，机床主轴轴心线应处于水平位置。

（二）技术准备1.凡参与接头施工的操作工人，技术管理和质量管理人员，均应参加技术培训；操作工人应经考核合格后持证上岗。

2.做好技术交底。

（三）材料选择1.材料的品种规格，套筒的规格、型号以及钢筋的品种规格必须符合国家相关规范要求。

2.操作人员须对每批进场钢筋，按不同规格进行施工前的接头连接检验（试连接），合格后方可在工程中进行施工。

四、材料要求1、钢筋钢筋应符合现行国家标准及设计要求，应有产品合格证、出厂检测报告及进场复验报告。

钢筋滚轧直螺纹连接滚轧直螺纹根据螺纹成型方式不同可分为三种：直接滚轧直螺纹•、挤压肋滚轧直螺纹、剥肋滚轧直螺纹。

钢筋滚轧直螺纹连接是利用金属材料塑性变形后冷作硬化增强金属强度的特性，使接头母材等强的连接方法。

根据滚轧直螺纹成型方式，又可分为：直接滚轧螺纹、挤压肋滚轧螺纹、剥肋滚轧螺纹三种类型。

1.直接滚轧螺纹螺纹加工简单，设备投入少，但螺纹精度差，由于钢筋粗细不均，导致螺纹直径出现差异，接头质量受一定的影响。

2.挤肋滚轧螺纹采用专用挤压机先将钢筋端头的横肋和纵肋进行预压平处理，然后再滚轧螺纹。

其目的是减轻钢筋肋对成型螺纹的影响。

此法对螺纹精度有一定的提高，但仍不能从根本上解决钢筋直径差异对螺纹精度的影响。

3.剥肋滚轧螺纹釆用剥肋滚丝机，先将钢筋端头的横肋和纵肋进行剥切处理，使钢筋滚丝前的直径达到同一尺寸，然后进行螺纹滚轧成型。

此法螺纹精度高，接头质量稳定。

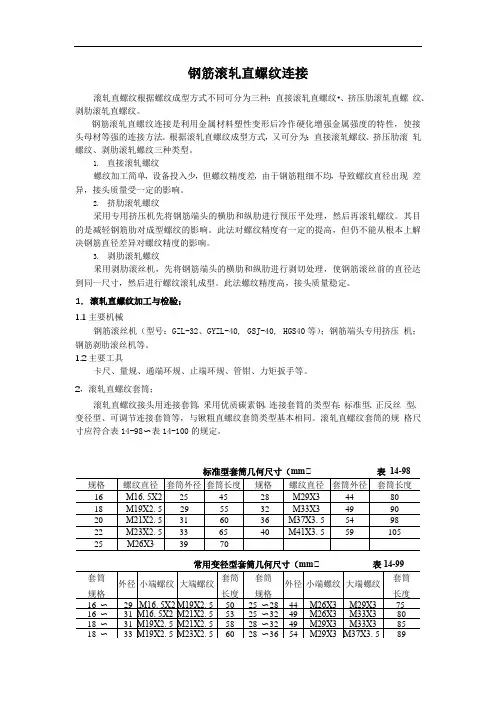

1，滚轧直螺纹加工与检验；1.1主要机械钢筋滚丝机（型号：GZL-32、GYZL-40, GSJ-40, HGS40等）；钢筋端头专用挤压机；钢筋剥肋滚丝机等。

1.2主要工具卡尺、量规、通端环规、止端环规、管钳、力矩扳手等。

2，滚轧直螺纹套筒；滚轧直螺纹接头用连接套筒，釆用优质碳素钢。

连接套筒的类型有：标准型、正反丝型、变径型、可调节连接套筒等，与锹粗直螺纹套筒类型基本相同。

滚轧直螺纹套筒的规格尺寸应符合表14-98〜表14-100的规定。

3；现场连接施工；3.1下料f （端头挤压或剥肋）滚轧螺纹加工试件试验钢筋连接质量检查。

3.2操作要点3.2.1钢筋下料：同锹粗直螺纹。

3.2.2钢筋端头加工（直接滚轧螺纹无此工序）：钢筋端头挤压采用专用挤压机，挤压力根据钢筋直径和挤压机的性能确定，挤压部分的长度为套筒长度的1 /2 + 2F （F为螺距）。

3.2.3滚轧螺纹加工：将待加工的钢筋夹持在夹钳上，开动滚丝机或剥肋滚丝机，扳动给进装置，使动力头向前移动，开始滚丝或剥肋滚丝，待滚轧到调整位置后，设备自动停机并反转，将钢筋退出滚轧装置，扳动给进装置将动力头复位停机，螺纹即加工完成。

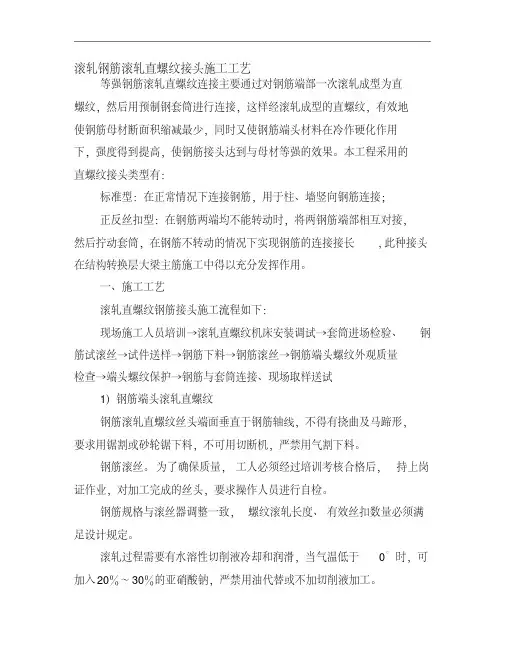

滚轧钢筋滚轧直螺纹接头施工工艺等强钢筋滚轧直螺纹连接主要通过对钢筋端部一次滚轧成型为直螺纹，然后用预制钢套筒进行连接，这样经滚轧成型的直螺纹，有效地使钢筋母材断面积缩减最少，同时又使钢筋端头材料在冷作硬化作用下，强度得到提高，使钢筋接头达到与母材等强的效果。

本工程采用的直螺纹接头类型有：标准型：在正常情况下连接钢筋，用于柱、墙竖向钢筋连接；正反丝扣型：在钢筋两端均不能转动时，将两钢筋端部相互对接，然后拧动套筒，在钢筋不转动的情况下实现钢筋的连接接长,此种接头在结构转换层大梁主筋施工中得以充分发挥作用。

一、施工工艺滚轧直螺纹钢筋接头施工流程如下：现场施工人员培训→滚轧直螺纹机床安装调试→套筒进场检验、钢筋试滚丝→试件送样→钢筋下料→钢筋滚丝→钢筋端头螺纹外观质量检查→端头螺纹保护→钢筋与套筒连接、现场取样送试1）钢筋端头滚轧直螺纹钢筋滚轧直螺纹丝头端面垂直于钢筋轴线，不得有挠曲及马蹄形，要求用锯割或砂轮锯下料，不可用切断机，严禁用气割下料。

钢筋滚丝。

为了确保质量，工人必须经过培训考核合格后，持上岗证作业，对加工完成的丝头，要求操作人员进行自检。

钢筋规格与滚丝器调整一致，螺纹滚轧长度、有效丝扣数量必须满足设计规定。

滚轧过程需要有水溶性切削液冷却和润滑，当气温低于0°时，可加入20％～30％的亚硝酸钠，严禁用油代替或不加切削液加工。

钢筋丝头加工完毕后，应立即带上保护帽或拧上连接套筒，防止装卸时损坏丝头。

减速机定期加油，保持规定的油位；接好地线，确保人身安全。

做钢筋接头试件静力拉伸试验。

钢筋连接以前按每种规格钢筋接头的3％做钢筋接头试件，送检验部门做静力拉伸试验并出具试验报告。

如有一根试件强度不合格，应再取双倍试件做试验，试件全部合格后，方准进行钢筋连接施工。

2）钢筋连接施工在进行连接施工时，钢筋规格与套筒规格一致，并保证钢筋和套筒丝扣干净、完好无损。

标准型钢筋丝头螺纹有效丝扣长度应为1/2 套筒长度，公差为±P （P 为螺距），正反丝扣型套筒形式则必须符合相应的产品设计要求。

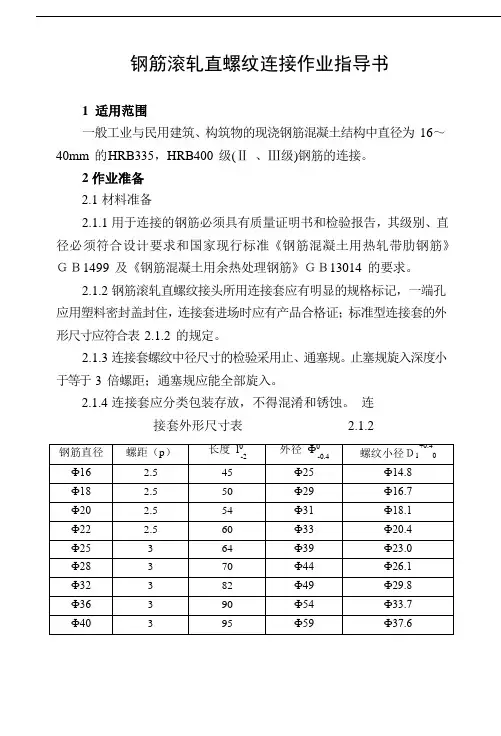

钢筋滚轧直螺纹连接作业指导书1适用范围一般工业与民用建筑、构筑物的现浇钢筋混凝土结构中直径为16～40mm 的HRB335，HRB400 级(Ⅱ 、Ⅲ级)钢筋的连接。

2作业准备2.1材料准备2.1.1用于连接的钢筋必须具有质量证明书和检验报告，其级别、直径必须符合设计要求和国家现行标准《钢筋混凝土用热轧带肋钢筋》ＧＢ1499 及《钢筋混凝土用余热处理钢筋》ＧＢ13014 的要求。

2.1.2钢筋滚轧直螺纹接头所用连接套应有明显的规格标记，一端孔应用塑料密封盖封住，连接套进场时应有产品合格证；标准型连接套的外形尺寸应符合表2.1.2 的规定。

2.1.3连接套螺纹中径尺寸的检验采用止、通塞规。

止塞规旋入深度小于等于3 倍螺距；通塞规应能全部旋入。

2.1.4连接套应分类包装存放，不得混淆和锈蚀。

连接套外形尺寸表 2.1.22.2机具准备主要机具有切割机、钢筋滚轧直螺纹成型机、普通扳手及量规(牙形规、止环规、通环规、止塞规、通塞规)、丝头卡板等工具。

2.3作业条件2.3.1操作工人（包括套丝的工人）必须经专门培训，并经考试合格后持证上岗。

2.3.2该技术提供单位已提交有效的型式检验报告。

2.3.3接头位置应符合规定。

2.3.4熟悉图纸，做好技术交底。

3施工作业标准3.1工艺流程钢筋切割→（剥肋）滚轧螺纹→接头工艺检验→钢筋连接→质量检验3.2操作工艺3.2.1钢筋切割钢筋应先调直后切割，宜用钢筋切断机或砂轮锯切割，不得用气割。

钢筋切割时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲、不得出现马蹄形。

3.2.2钢筋（剥肋）滚轧螺纹3.2.2.1加工钢筋螺纹时，应采用水溶性切削冷却润滑液，不得用机油润滑或不加润滑液套丝。

3.2.2.2钢筋丝头的牙形、螺距必须与连接套的牙形、螺距规相吻合，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。

钢筋丝头示意图见图3.2.2.2；钢筋同径连接的加工要求见表 3.2.2.2ａ；钢筋同径连接左右旋加工要求见表3.2.2.2ｂ；钢筋滚轧螺纹加工的基本尺寸要求见表3.2.2.2ｃ。

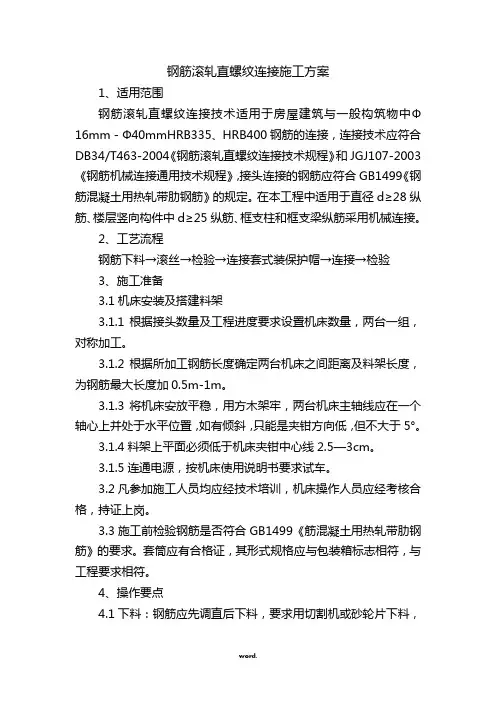

钢筋滚轧直螺纹连接施工方案1、适用范围钢筋滚轧直螺纹连接技术适用于房屋建筑与一般构筑物中Ф16mm－Ф40mmHRB335、HRB400钢筋的连接，连接技术应符合DB34/T463-2004《钢筋滚轧直螺纹连接技术规程》和JGJ107-2003《钢筋机械连接通用技术规程》，接头连接的钢筋应符合GB1499《钢筋混凝土用热轧带肋钢筋》的规定。

在本工程中适用于直径d≥28纵筋、楼层竖向构件中d≥25纵筋、框支柱和框支梁纵筋采用机械连接。

2、工艺流程钢筋下料→滚丝→检验→连接套式装保护帽→连接→检验3、施工准备3.1机床安装及搭建料架3.1.1根据接头数量及工程进度要求设置机床数量，两台一组，对称加工。

3.1.2根据所加工钢筋长度确定两台机床之间距离及料架长度，为钢筋最大长度加0.5m-1m。

3.1.3将机床安放平稳，用方木架牢，两台机床主轴线应在一个轴心上并处于水平位置，如有倾斜，只能是夹钳方向低，但不大于5°。

3.1.4料架上平面必须低于机床夹钳中心线2.5—3cm。

3.1.5连通电源，按机床使用说明书要求试车。

3.2凡参加施工人员均应经技术培训，机床操作人员应经考核合格，持证上岗。

3.3施工前检验钢筋是否符合GB1499《筋混凝土用热轧带肋钢筋》的要求。

套筒应有合格证，其形式规格应与包装箱标志相符，与工程要求相符。

4、操作要点4.1下料：钢筋应先调直后下料，要求用切割机或砂轮片下料，钢筋端面与轴线垂直，不得有挠曲和马蹄形，严禁用电焊、气割等热加工方法下料。

当遇到需打拐钢筋连接时，应先加工丝头，后进行打拐，以保证生产安全。

4.2丝头尺寸调定4.2.1初调，根据加工钢筋直径用相应规格的调径通、止光规，放入滚丝头四滚轮之间，旋转外套，收滚丝轮与调径通、止、光规接触，取出通光规，使通光规能通，止规能止，而后锁紧外套。

把行程调节板上相应规格的刻线对准护板上的”0”刻线，而后锁紧行程调节板。

4.2.2精调，通过实际滚轧丝头，用螺纹环规检验，通环规能顺利旋入有效扣，止环规旋入不大于3P（P为螺距）,用长度卡板测量丝头长度，应符合要求，如有误差再次调整。

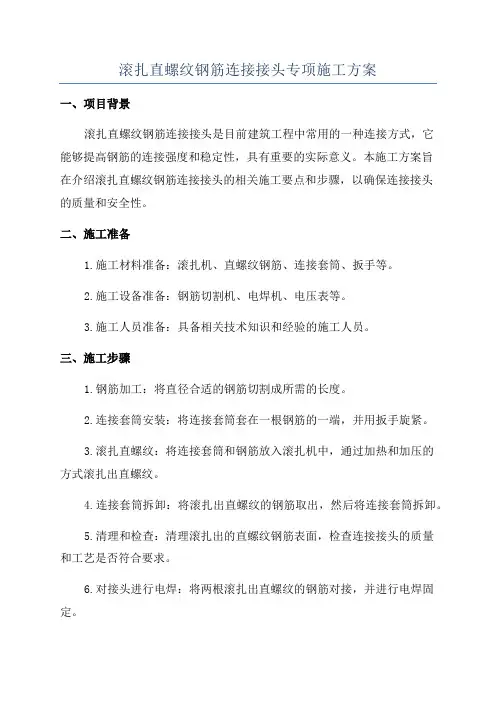

滚扎直螺纹钢筋连接接头专项施工方案一、项目背景滚扎直螺纹钢筋连接接头是目前建筑工程中常用的一种连接方式，它能够提高钢筋的连接强度和稳定性，具有重要的实际意义。

本施工方案旨在介绍滚扎直螺纹钢筋连接接头的相关施工要点和步骤，以确保连接接头的质量和安全性。

二、施工准备1.施工材料准备：滚扎机、直螺纹钢筋、连接套筒、扳手等。

2.施工设备准备：钢筋切割机、电焊机、电压表等。

3.施工人员准备：具备相关技术知识和经验的施工人员。

三、施工步骤1.钢筋加工：将直径合适的钢筋切割成所需的长度。

2.连接套筒安装：将连接套筒套在一根钢筋的一端，并用扳手旋紧。

3.滚扎直螺纹：将连接套筒和钢筋放入滚扎机中，通过加热和加压的方式滚扎出直螺纹。

4.连接套筒拆卸：将滚扎出直螺纹的钢筋取出，然后将连接套筒拆卸。

5.清理和检查：清理滚扎出的直螺纹钢筋表面，检查连接接头的质量和工艺是否符合要求。

6.对接头进行电焊：将两根滚扎出直螺纹的钢筋对接，并进行电焊固定。

7.进行拉力试验：在拉力试验机上对连接接头进行拉力试验，以确保连接强度符合要求。

8.施工记录和归档：将施工过程中的检查记录和试验结果进行归档并备案。

四、安全措施1.施工过程中，必须佩戴好安全帽、工作服等个人防护用品。

2.施工人员必须经过专业培训，并具备相关证书。

3.施工现场必须设置明显的警示标志，并进行安全警示教育。

4.滚扎机和电焊机等设备必须经过定期检查和维护，并符合安全标准。

5.施工过程中，要注意防火防爆，严禁在有易燃物质的场所进行施工。

五、质量控制1.施工过程中，必须按照相关标准和规范进行操作，确保工艺和质量符合要求。

2.施工前必须对施工材料进行验收，确保材料的质量和性能达标。

3.施工过程中，要定期进行质量检查，对连接接头进行抽样检测，确保连接强度符合要求。

4.对每一道工序进行质量记录并归档，以备查阅和追溯。

六、施工总结滚扎直螺纹钢筋连接接头是建筑工程中常用的一种连接方式，通过本施工方案的引导，可以确保连接接头的质量和安全性，提高工程的质量和可靠性。

目录1.目旳 ............................................................. 错误!未定义书签。

2.编制根据 ......................................................... 错误!未定义书签。

3.合用范围 ......................................................... 错误!未定义书签。

4.技术准备 ......................................................... 错误!未定义书签。

5.人员组织 ......................................................... 错误!未定义书签。

劳动力组织记录表 ................................................... 错误!未定义书签。

6.材料规定 ......................................................... 错误!未定义书签。

7.机具配置 ......................................................... 错误!未定义书签。

7.1钢筋剥肋滚压直螺纹机.......................................... 错误!未定义书签。

7.2限位挡铁..................................................... 错误!未定义书签。

7.3螺纹环规..................................................... 错误!未定义书签。

7.4力矩扳手..................................................... 错误!未定义书签。

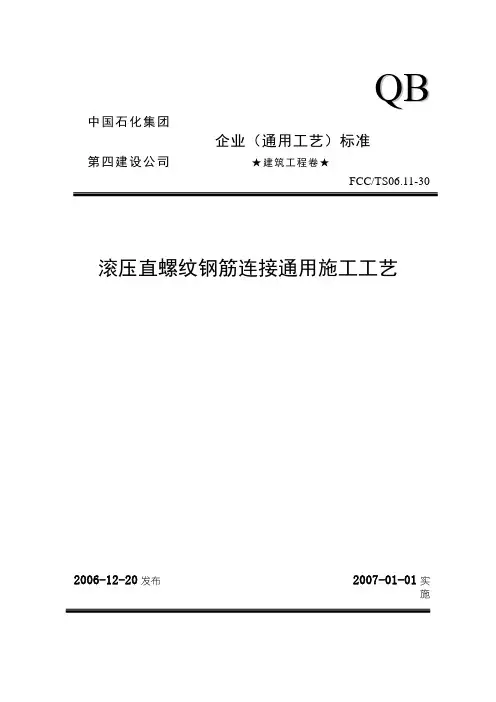

Q B 中国石化集团企业（通用工艺）标准第四建设公司★建筑工程卷★FCC/TS06.11-30 滚压直螺纹钢筋连接通用施工工艺2006-12-20发布 2007-01-01实施压力容器现场安装通用施工工艺FCC/TS06.02-01中国石化集团第四建设公司技术处发布滚压直螺纹钢筋连接通用施工工艺1 适用范围本标准适用于建筑工程现浇钢筋混凝土结构中直径为16mm～40mmHRB335、HRB400钢筋的连接施工。

2 施工准备2.1材料a）钢筋：钢筋的品种、级别、规格应符合设计要求及国家标准的规定，并有出厂质量证明，按规定做物理力学性能复试。

钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈；b）套筒：直螺纹连接套筒，一般采用优质碳素结构钢制成。

表面应有规格标记，并有出厂合格证；c）与钢筋及套筒相匹配的塑料保护帽；d）水溶性冷却剂。

2.2机具设备a）机械：滚压直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等；b）工具：专用扳手、力矩扳手、卡尺、通环规、止环规等。

2.3作业条件a）参加接头施工的操作人员已经过技术培训、考核合格，方可持证上岗；b）直螺纹套丝机等机械设备经维修试用，力矩扳手经校验，满足施工要求；c）螺纹套筒及钢筋按规格尺寸加工，存放备用；d）检查设备及材料的厂家提供的接头型式检验报告是否符合要求。

在正式施工前，完成工艺检验评定。

3 操作工艺3.1工艺流程3.2操作方法3.2.1钢筋下料：钢筋预加工在加工棚进行。

钢筋应先调直再加工，必须用砂轮切割机下料，不得用气割下料。

钢筋端头切平，并将钢筋的毛刺、飞边磨光。

切口端面应与钢筋轴线垂直，端头弯曲、马蹄严重的应切除。

3.2.2钢筋套丝a）将钢筋端头送入套丝机卡盘开口直接滚压螺纹。

套丝机必须用水溶性切削冷却润滑液，严禁用机油润滑或不加润滑液套丝；b）丝头加工长度为标准型套筒长度的1/2。

钢筋螺纹加工后，随即用量规对丝头进行检查，合格后套上塑料保护帽；c）当采用预接接头时，预留钢筋接头带套筒。

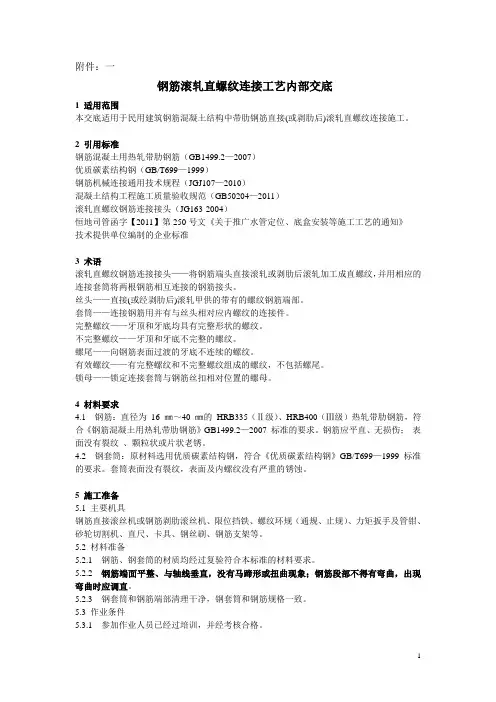

附件：一钢筋滚轧直螺纹连接工艺内部交底1 适用范围本交底适用于民用建筑钢筋混凝土结构中带肋钢筋直接(或剥肋后)滚轧直螺纹连接施工。

2 引用标准钢筋混凝土用热轧带肋钢筋（GB1499.2—2007）优质碳素结构钢（GB/T699—1999）钢筋机械连接通用技术规程（JGJ107—2010）混凝土结构工程施工质量验收规范（GB50204—2011）滚轧直螺纹钢筋连接接头（JG163-2004）恒地司管函字【2011】第250号文《关于推广水管定位、底盒安装等施工工艺的通知》技术提供单位编制的企业标准3 术语滚轧直螺纹钢筋连接接头——将钢筋端头直接滚轧或剥肋后滚轧加工成直螺纹，并用相应的连接套筒将两根钢筋相互连接的钢筋接头。

丝头——直接(或经剥肋后)滚轧甲供的带有的螺纹钢筋端部。

套筒——连接钢筋用并有与丝头相对应内螺纹的连接件。

完整螺纹——牙顶和牙底均具有完整形状的螺纹。

不完整螺纹——牙顶和牙底不完整的螺纹。

螺尾——向钢筋表面过渡的牙底不连续的螺纹。

有效螺纹——有完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。

锁母——锁定连接套筒与钢筋丝扣相对位置的螺母。

4 材料要求4.1 钢筋：直径为16 ㎜～40 ㎜的HRB335（Ⅱ级）、HRB400（Ⅲ级）热轧带肋钢筋，符合《钢筋混凝土用热轧带肋钢筋》GB1499.2—2007 标准的要求。

钢筋应平直、无损伤；表面没有裂纹、颗粒状或片状老锈。

4.2 钢套筒：原材料选用优质碳素结构钢，符合《优质碳素结构钢》GB/T699—1999 标准的要求。

套筒表面没有裂纹，表面及内螺纹没有严重的锈蚀。

5 施工准备5.1 主要机具钢筋直接滚丝机或钢筋剥肋滚丝机、限位挡铁、螺纹环规（通规、止规）、力矩扳手及管钳、砂轮切割机、直尺、卡具、钢丝刷、钢筋支架等。

5.2 材料准备5.2.1 钢筋、钢套筒的材质均经过复验符合本标准的材料要求。

5.2.2 钢筋端面平整、与轴线垂直，没有马蹄形或扭曲现象；钢筋段部不得有弯曲，出现弯曲时应调直。

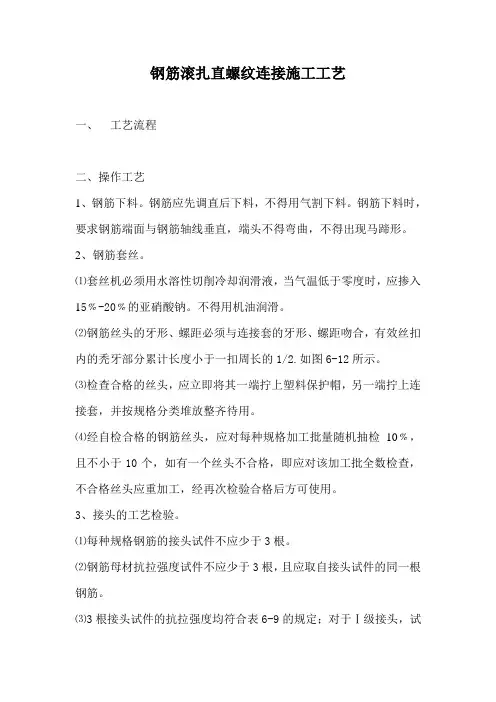

钢筋滚扎直螺纹连接施工工艺一、工艺流程二、操作工艺1、钢筋下料。

钢筋应先调直后下料，不得用气割下料。

钢筋下料时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲，不得出现马蹄形。

2、钢筋套丝。

⑴套丝机必须用水溶性切削冷却润滑液，当气温低于零度时，应掺入15﹪-20﹪的亚硝酸钠。

不得用机油润滑。

⑵钢筋丝头的牙形、螺距必须与连接套的牙形、螺距吻合，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2.如图6-12所示。

⑶检查合格的丝头，应立即将其一端拧上塑料保护帽，另一端拧上连接套，并按规格分类堆放整齐待用。

⑷经自检合格的钢筋丝头，应对每种规格加工批量随机抽检10﹪，且不小于10个，如有一个丝头不合格，即应对该加工批全数检查，不合格丝头应重加工，经再次检验合格后方可使用。

3、接头的工艺检验。

⑴每种规格钢筋的接头试件不应少于3根。

⑵钢筋母材抗拉强度试件不应少于3根，且应取自接头试件的同一根钢筋。

⑶3根接头试件的抗拉强度均符合表6-9的规定；对于Ⅰ级接头，试件抗拉强度尚应大于等于钢筋抗拉强度实测值的0.95倍；对于Ⅱ级接头，应大于0.90倍。

表6-9 接头的抗拉强度4、钢筋连接⑴连接套规格与钢筋规格必须一致。

⑵连接之前应检查钢筋螺纹是否完好无损，钢筋螺纹丝头上如发现杂物或锈蚀，可用钢丝刷清除。

⑶对于标准型和异径型接头连接：首先用力矩扳手将连接套与一端的钢筋拧到位，然后再将另一端的钢筋拧到位，其操作见图6-13（a）所示；活连接型接头连接：先对两端钢筋向连接套方向加力，使连接套与两端钢筋丝头挂上扣，然后用力矩扳手旋转连接套，并拧紧到位，其操作见图6-13（b）所示。

在水平钢筋连接时，一定要将钢筋托平对正后，再用力矩扳手拧紧。

⑷被连接的两钢筋端面应处于连接套的中间位置，偏差不大于一个螺距，并用力矩扳手拧紧，是两钢筋端面顶紧。

⑸每连接完1个接头必须立即用油漆做上标记，防止漏拧。

5、接头现场检验⑴现场检验应进行外观质量检查和单向拉伸试验。

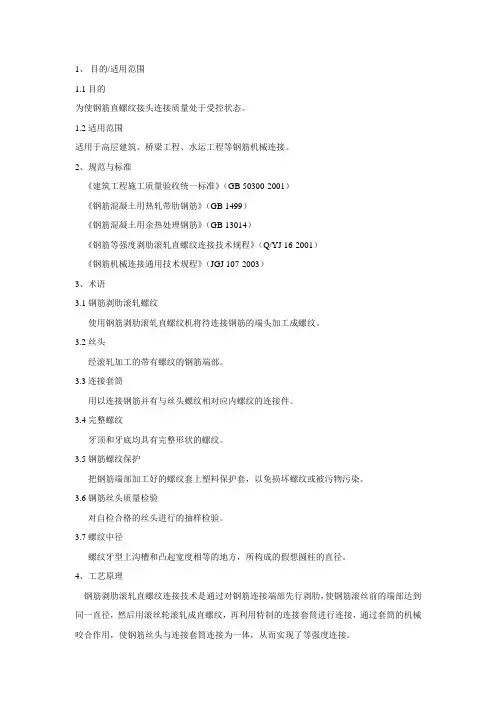

1、目的/适用范围1.1目的为使钢筋直螺纹接头连接质量处于受控状态。

1.2适用范围适用于高层建筑、桥梁工程、水运工程等钢筋机械连接。

2、规范与标准《建筑工程施工质量验收统一标准》（GB 50300-2001）《钢筋混凝土用热轧带肋钢筋》（GB 1499）《钢筋混凝土用余热处理钢筋》（GB 13014）《钢筋等强度剥肋滚轧直螺纹连接技术规程》（Q/YJ 16-2001）《钢筋机械连接通用技术规程》（JGJ 107-2003）3、术语3.1钢筋剥肋滚轧螺纹使用钢筋剥肋滚轧直螺纹机将待连接钢筋的端头加工成螺纹。

3.2丝头经滚轧加工的带有螺纹的钢筋端部。

3.3连接套筒用以连接钢筋并有与丝头螺纹相对应内螺纹的连接件。

3.4完整螺纹牙顶和牙底均具有完整形状的螺纹。

3.5钢筋螺纹保护把钢筋端部加工好的螺纹套上塑料保护套，以免损坏螺纹或被污物污染。

3.6钢筋丝头质量检验对自检合格的丝头进行的抽样检验。

3.7螺纹中径螺纹牙型上沟槽和凸起宽度相等的地方，所构成的假想圆柱的直径。

4、工艺原理钢筋剥肋滚轧直螺纹连接技术是通过对钢筋连接端部先行剥肋，使钢筋滚丝前的端部达到同一直径，然后用滚丝轮滚轧成直螺纹，再利用特制的连接套筒进行连接，通过套筒的机械咬合作用，使钢筋丝头与连接套筒连接为一体，从而实现了等强度连接。

该技术的工作原理是利用钢材的冷作硬化原理，通过滚轧来提高材料的强度，并强化连接螺纹。

此技术有两个核心环节：一是剥肋，可以消除不连续的横肋和纵肋对滚轧工艺的不利影响，以及消除钢筋尺寸公差变化对加工螺纹尺寸所带来的影响，提高螺纹的精度和光洁度；二是滚轧螺纹，主要是对钢筋端部进行冷作强化，以提高螺纹的精度和强化效果。

虽然剥肋后钢筋横截面面积有所减小，但冷作强化后钢筋强度的提高足以抵消截面减小的影响，从而能达到接头强度不小于钢筋母材强度的效果。

5、特点5.1接头强度高，连接质量稳定。

螺纹经滚轧后材质发生硬化，强度约提高6%-8%，使螺纹对母材的削弱大为减少，其抗拉强度是母材实际抗拉强度的97%-100%，强度性能十分稳定；且螺纹精度高，直径大小一致，钢筋丝头螺纹与连接套筒相匹配，咬合紧密。

滚扎直螺纹钢筋连接接头专项施工方案一、前言钢筋连接接头是混凝土结构中的重要组成部分，在工程实践中起到连接钢筋的作用。

本文将针对滚扎直螺纹钢筋连接接头的专项施工方案进行详细介绍，旨在确保工程质量和施工效率。

二、施工准备1. 材料准备•滚扎直螺纹钢筋•接头套筒•接头剪断机、端面处理机•磨具•清洁工具•鼓风机2. 检查材料在施工前需对所有材料进行检查，确保材料符合规定标准，无损坏或变形等情况。

三、施工步骤1. 钢筋准备1.选择合适规格的钢筋，并对其进行长度切割。

2.使用端面处理机处理钢筋的断面。

2. 滚扎直螺纹1.钢筋表面清洁，确保无污渍，并在磨具中进行粗打磨。

2.利用滚扎机进行直螺纹加工，保证加工质量。

3. 安装接头套筒1.将接头套筒套在钢筋末端。

2.确保接头套筒位置正确，无偏差。

4. 钢筋连接1.将连接端的钢筋插入接头套筒中，并旋紧保证连接牢固。

2.检查连接处是否符合要求，无松动和变形。

5. 清理工作1.清理工地现场，确保没有杂物影响工程质量。

2.使用鼓风机进行清洁作业，保持施工现场整洁。

四、施工注意事项1.施工中需严格按照规范要求进行操作，保证接头质量。

2.施工人员要经过专业培训，熟练掌握施工技术。

3.施工现场需保持通风良好，避免气味和烟尘污染。

4.施工完成后，对接头连接处进行检查，确保质量合格。

五、总结本文针对滚扎直螺纹钢筋连接接头的专项施工方案进行了详细介绍，对相关工程人员提供了施工指导。

希望能够为工程建设提供有力支持，保证工程质量和安全。

以上是本文的详细内容，希望对您有所帮助。

钢筋滚轧直螺纹工艺作业指导书1.编制目的针对目前分公司一些项目的钢筋直螺纹连接质量较差，触公司红线管理的现象时有发生，特编制此作业指导书，以提高项目施工现场钢筋机械连接质量。

2.编制依据2.1《滚轧直螺纹钢筋连接接头》JG163-20042.2《建筑施工手册》第五版-32.3《钢筋机械连接通用技术规程》JGJ107-20103.钢筋滚轧直螺纹连接简介钢筋滚轧直螺纹连接是利用金属材料塑性变形后冷作硬化增强金属强度的特性，使接头木材等强的连接方法。

滚轧直螺纹根据螺纹成型方式不同可分为三种：直接滚轧直螺纹、挤压肋滚轧直螺纹、剥肋滚轧直螺纹。

由于直接滚轧螺纹有加工简单，设备投入少的特点，施工过程中一般最常采用的是直接滚轧螺纹。

本指导书也将主要针对直接滚轧螺纹工艺进行介绍。

4、滚轧直螺纹加工与检验4.1主要机械钢筋滚丝机（型号：GZL-32、GYZL-40、GSL-40、HGS40等）。

4.2主要工具卡尺、量规、通端环规、止端环规、管钳、力矩扳手等。

5滚轧直螺纹套筒滚轧直螺纹接头用连接套筒，采用优质碳素钢。

连接套筒的类型有：标准型、正反丝型、变径型、可调节连接套筒等。

滚轧直螺纹标准型套筒的规格尺寸应符合下表的规定。

120 M21×2.5 31 6022 M23×2.5 33 6525 M26×3 39 7028 M29×3 44 8032 M33×3 49 9036 M37×3.5 54 9840 M41×3.5 59 105注：由于变径型及可调节套筒使用较少，在此未一一列出其几何尺寸，详见《建筑施工手册》第五版-3-P105.6、现场连接施工6.1工艺流程下料——滚轧螺纹加工——试件试验——钢筋连接——质量检查。

6.2操作要点（1）钢筋下料钢筋下料须采用如下两种方式：采用月牙形刀面切割机，保证切口断面平整；采用砂轮切割机，切口的断面应与轴线垂直。

钢筋滚轧直螺纹加工及连接施工工艺标准施工操作工艺1.1工艺流程图1.1-1钢筋丝头加工工艺流程图图1.1-2钢筋连接工艺流程图1.2 操作方法1.2.1 钢筋端面平头、就位平头的目的是让钢筋端面与母材轴线方向垂直，宜采用砂轮切割机或其他专用切断设备，严禁气割。

平头前先调直钢筋，平头后钢筋端面要与轴线垂直，端头无弯曲、马蹄状。

夹持钢筋，利用滚丝机上的设备台钳夹持钢筋，夹持时要注意：设备必须停止转动，并已在最后端。

台钳在夹紧前必须将钢筋顶紧限位挡铁，否则将影响丝头长度。

挡铁撤走后，不得将钢筋向前移动，否则丝头将过长。

不同规格的钢筋选用相应的限位挡铁，不得乱用。

面对滚丝头方向，滚丝头顺时针方向旋转为反转，用于加工反丝螺纹；滚丝头逆时针方向旋转为正转，用于加工普通型螺纹，开机后要注意滚丝头旋转方向与所加工的丝头形式是否一致。

另外，普通型螺纹与反丝螺纹各有专用滚丝头，应由厂家驻场人员进行调整，严禁混用。

1.2.2剥肋滚轧螺纹加工丝头前，按钢筋规格所需的调试棒调整好滚丝头内孔最小尺寸。

按钢筋规格选用涨刀环，并调整好直径尺寸。

调整挡块及滚轧行程开关位置，保证剥肋及滚轧螺纹的长度为套筒长度的1/2。

加工丝头时，采用水溶性切削液，严禁用机油作切削液或不加切削液。

当气温低于O℃时，掺入15%～20%亚硝酸钠。

操作前切削液应已循环充分，在滚丝头出水口未出水时不可进行加工。

操作前应对设备进行试运行，一切正常后方可开始操作。

若采用直接滚轧直螺纹工艺时，应使用钢筋直接滚丝机。

可在台钳夹紧、切削液已循环充分后，开始扳动进给手柄，使滚丝头进入滚丝位置。

刚开始，进给要舒缓平稳，在滚丝头进入钢筋端部后，丝头自动进给滚丝，即可松开手柄，由设备自行完成操作。

漆轧到设定长度后，限位开关断电，设备自动停机并延时反转，将螺纹钢筋退出滚丝头，扳动进给手柄后退，减速机退到极限位置，停机。

然后移开台钳，取出钢筋，完成螺纹的加工。

若采用剥肋滚轧直螺纹工艺时，使用钢筋剥肋滚丝机，先剥肋，后滚丝。

钢筋滚轧直螺纹加工及连接施工工艺1 目的有效的提高钢筋连接的效率，确保钢筋连接质量。

2 工艺特点钢筋滚轧直螺纹套筒连接，其接头的抗拉强度均不小于被连接钢筋抗拉强度标准值，并具有高延性及反复拉压性能，其接头均能达到《钢筋等强度剥肋滚压直螺纹连接技术规程》(Q/YJ 16-2010)规定接头强度。

3 适用范围适用于直径25mm及以上的螺纹钢筋连接。

4 编制依据《钢筋混凝土用热轧带肋钢筋》(GB 1499.2-2007)；《优质碳素结构钢》(GB/T699-1999)；《钢筋等强度剥肋滚压直螺纹连接技术规程》(Q/YJ 16-2010)；《钢筋机械连接技术规程》(JGJ 107-2010)；《公路桥涵施工技术规范》（JTG/T F50-2011）。

5 施工工艺流程钢筋丝头加工工艺流程图见图1，钢筋连接工艺流程图见图2。

图1 钢筋丝头加工工艺流程图 图2 钢筋连接工艺流程图6 操作要点6.1 操作方法6.1.1 钢筋端面平头钢筋下料时，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不符合要求时应将钢筋端头切掉，保证丝头面平整、垂直。

做好套丝前的准备工作。

6.1.2 剥肋滚扎螺纹（1）加工丝头前，按照钢筋规格所需的调试棒调整好滚丝头内孔最小尺寸。

按钢筋规格选用涨刀环，并调整好直径尺寸。

调整挡块及滚扎行程开关位置，保证剥肋滚扎螺纹的长度为套筒长度的1/2。

（2）加工丝头时，采用水溶性切削液，严禁用机油做切削液或不加切削液。

套丝加工时，先剥丝，后滚丝，对于滚丝后端头仍有毛刺或不平端头的，再次进行打磨。

6.2 钢筋螺纹加工使用要求6.2.1加工钢筋螺纹的丝头、套筒经量规检验合格。

6.2.2加工钢筋螺纹时,应采用水溶性切削润滑液；当气温低于O ℃时,应掺入15%～20%亚硝酸钠,不得用机油作润滑液或不加润滑液套丝。

6.2.3操作工人应逐个检查钢筋丝头的外观质量,并做出标记。

6.2.4经自检合格的钢筋丝头,应对每种规格加工批量随机抽检10%,且不少于10个,并填写钢筋螺纹加工检验记录,如有一个丝头不合格,即应对该加工批全数检查,不合格丝头应切去丝头不合格部分,重新剥肋压丝，经再次检验合格方可使用。
