51单片机原理及应用期末考试试题汇总7

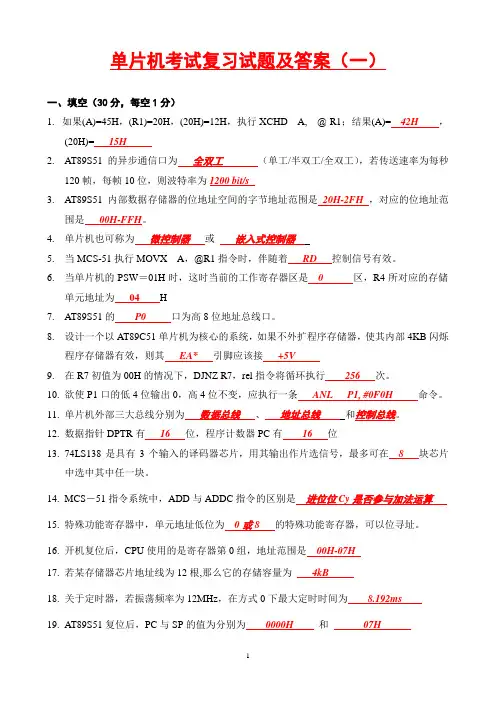

单片机考试复习试题及答案（一）

一、填空（30分，每空1分）

1. 如果(A)=45H，(R1)=20H，(20H)=12H，执行XCHD A, @ R1；结果(A)=42H ，

(20H)=15H

2. AT89S51的异步通信口为全双工（单工/半双工/全双工），若传送速率为每秒

120帧，每帧10位，则波特率为1200 bit/s

3. AT89S51内部数据存储器的位地址空间的字节地址范围是20H-2FH，对应的位地址范

围是00H-FFH。

4. 单片机也可称为微控制器或嵌入式控制器

5. 当MCS-51执行MOVX A，@R1指令时，伴随着RD控制信号有效。

6. 当单片机的PSW＝01H时，这时当前的工作寄存器区是0 区，R4所对应的存储

单元地址为04 H

7. AT89S51的P0 口为高8位地址总线口。

8. 设计一个以AT89C51单片机为核心的系统，如果不外扩程序存储器，使其内部4KB闪烁

程序存储器有效，则其EA*引脚应该接+5V

9. 在R7初值为00H的情况下，DJNZ R7，rel指令将循环执行256 次。

10. 欲使P1口的低4位输出0，高4位不变，应执行一条ANL P1, #0F0H 命令。

11. 单片机外部三大总线分别为数据总线、地址总线和控制总线。

12. 数据指针DPTR有16 位，程序计数器PC有16 位

13. 74LS138是具有3个输入的译码器芯片，用其输出作片选信号，最多可在8 块芯片

中选中其中任一块。

14. MCS－51指令系统中，ADD与ADDC指令的区别是进位位Cy是否参与加法运算

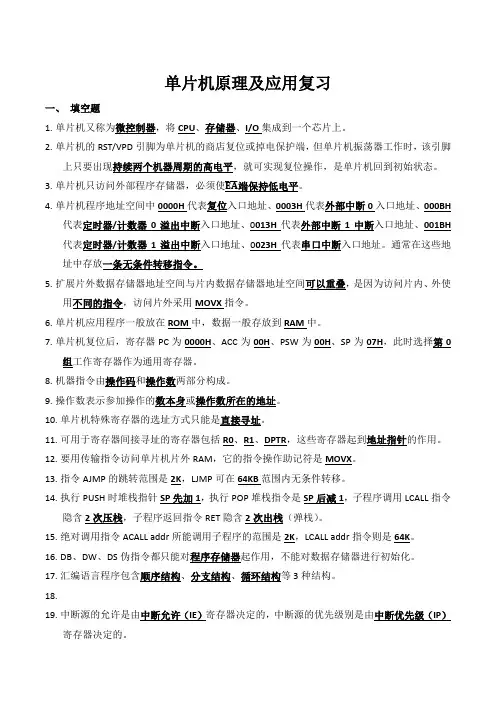

单片机原理及应用复习

一、填空题

1.单片机又称为微控制器，将CPU、存储器、I/O集成到一个芯片上。

2.单片机的RST/VPD引脚为单片机的商店复位或掉电保护端，但单片机振荡器工作时，该引脚

上只要出现持续两个机器周期的高电平，就可实现复位操作，是单片机回到初始状态。

̅̅̅̅端保持低电平。

3.单片机只访问外部程序存储器，必须使EA

4.单片机程序地址空间中0000H代表复位入口地址、0003H代表外部中断0入口地址、000BH

代表定时器/计数器0溢出中断入口地址、0013H代表外部中断1中断入口地址、001BH 代表定时器/计数器1溢出中断入口地址、0023H代表串口中断入口地址。通常在这些地址中存放一条无条件转移指令。

5.扩展片外数据存储器地址空间与片内数据存储器地址空间可以重叠，是因为访问片内、外使

用不同的指令，访问片外采用MOVX指令。

6.单片机应用程序一般放在ROM中，数据一般存放到RAM中。

7.单片机复位后，寄存器PC为0000H、ACC为00H、PSW为00H、SP为07H，此时选择第0

组工作寄存器作为通用寄存器。

8.机器指令由操作码和操作数两部分构成。

9.操作数表示参加操作的数本身或操作数所在的地址。

10.单片机特殊寄存器的选址方式只能是直接寻址。

11.可用于寄存器间接寻址的寄存器包括R0、R1、DPTR，这些寄存器起到地址指针的作用。

12.要用传输指令访问单片机片外RAM，它的指令操作助记符是MOVX。

13.指令AJMP的跳转范围是2K，LJMP可在64KB范围内无条件转移。

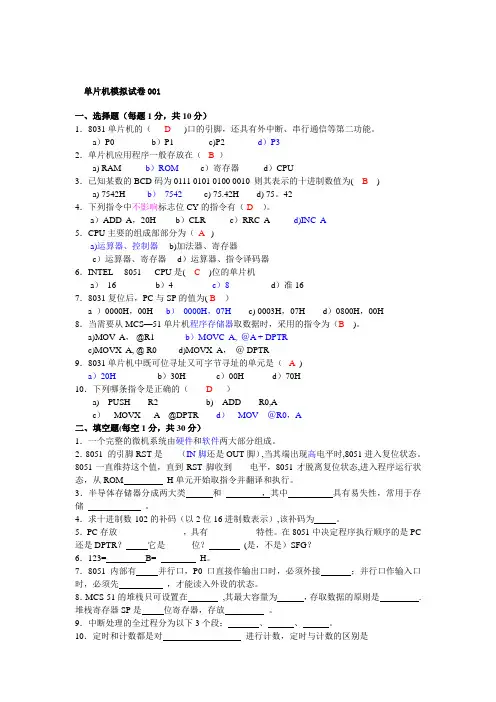

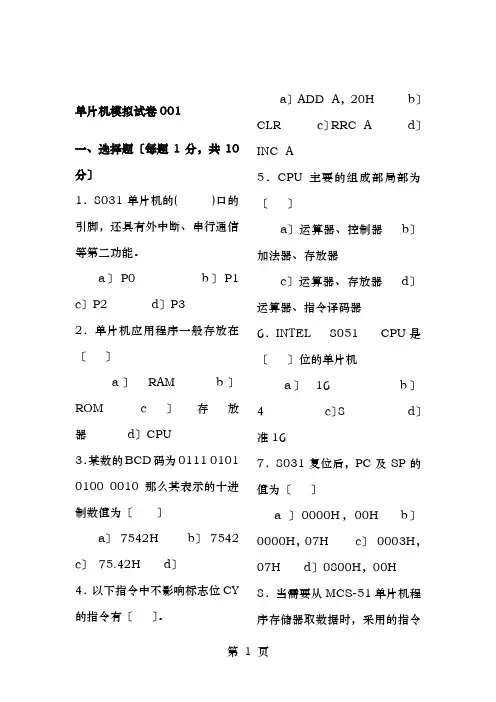

单片机模拟试卷001

一、选择题（每题1分，共10分）

1．8031单片机的( )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c）P2 d）P3

2．单片机应用程序一般存放在（）

a） RAM b）ROM c）寄存器d）CPU

3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）

a） 7542H b） 7542 c） 75.42H d） 75.42

4．下列指令中不影响标志位CY的指令有（）。

a）ADD A，20H b）CLR c）RRC A d）INC A

5．CPU主要的组成部部分为（）

a）运算器、控制器b）加法器、寄存器

c）运算器、寄存器d）运算器、指令译码器

6．INTEL 8051 CPU是（）位的单片机

a） 16 b）4 c）8 d）准16

7．8031复位后，PC与SP的值为（）

a ）0000H，00H b） 0000H，07H c） 0003H，07H d）0800H，00H

8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。

a）MOV A, @R1 b）MOVC A, @A + DPTR

c）MOVX A, @ R0 d）MOVX A, @ DPTR

9．8031单片机中既可位寻址又可字节寻址的单元是（）

a）20H b）30H c）00H d）70H

10．下列哪条指令是正确的（）

a） PUSH R2 b） ADD R0,A

c） MOVX A @DPTR d） MOV @R0,A

二、填空题（每空1分，共30分）

1．一个完整的微机系统由和两大部分组成。

一、填空题

1、若采用6MHz的晶体振荡器，则MCS-51单片机的振荡周期为____2/12us_____，机

器周期为_______2us________。

2、MCS-51单片机共有5个中断源，由IE寄存器设定中断的开放和禁止；

每个中断源有两个优先级，由IP寄存器设定。

3、单片机的内部RAM区中，可以位寻址的地址范围是

_________20H~2FH_________，特殊功能寄存器中，可位寻址的地址是_______80H~FFH__________。

4、MSC-51单片机引脚信号中，信号名称带上划线的表示可外接电路或低电平时该信号有

效；

5、函数是C语言的基本单位。

6、若由程序设定RS1、RS0=0、1，则工作寄存器R0～R7的直接地址为

____08H~0FH_____。

7、串行口通信方式2接收到的第9位数据送 SCON 寄存器的RB8位中保存。

8、MCS-51内部提供2 个可编程的16 位定时/计数器，定时器有4 种工作方式。

9、在C51中，变量的数据类型说明为bit，则其取值范围是0或1。

10、串行口方式3发送的第9位数据要事先写入 SCON 寄存器的 RB8 位。

11、MCS—51单片机外部中断请求信号有电平方式和脉冲方式，在电平方式下，当采集到P3.2或P3.3引脚的有效信号为低电平时，激活外部中断。

12、 CPU又称MPU，一般由运算器和控制器两部分组成。

13、使用DPTR作间址指针进行寄存器间接寻址时，其寻址能力为所有存储器。

14、整型变量的占用的存储空间是两个字节；字符型变量占用的存储空间是一个字节

单片机原理及应用期末考试试题

一、填空题（每空1分，共20分）

1．相对寻址是以PC的当前值为基准，加上指令中给出的相对偏移量形成目标地址的方式。

2．A T89S51单片机的1个机器周期含有12 个晶振周期或 6 状态周期。

3．AT89S51单片机进行扩展时，用P0 口作为地址/数据总线，用P2口作为地址总线高8位。

4．假定累加器A的内容30H，执行指令：1000H：MOVC A，@A+PC后，把程序存储器1031H单元的内容送累加器A中

5.指令格式是由操作码和操作数部分组成。

6. AT89S51单片机的串行口控制寄存器中有2个中断标志位，它们是TI和RI

7.在进行BCD码加法运算时，紧跟ADD 或 ADDC 指令后的指令必须是DA A 指令

8. JNC rel指令执行时，当CY位为0时程序发生跳转。

9.单片机位寻址区的单元地址是从20H单元到2FH单元，若某位地址是10H，它所在单元

的地址应该是22H 。

10．外部中断0的中断入口地址为0003H，定时/记数器T1的中断入口地址为001BH。

11．串行口工作方式2为9位异步通信，若SMOD=0，f OSC = 6 MH Z，则其相应波特率为6×106/64 b/s

12．堆栈应遵循先进后出规律，堆栈指针的符号为SP

二、单项选择题（每小题1分，共20分）

1．AT89S51单片机的( d )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c）P2 d）P3

2．单片机应用程序一般存放在（ b ）

a)RAM b）ROM c）寄存器 d）CPU

试题1 参考答案

一、填空题（25分，每空1分）

1. AT89S51单片机为8 位单片机

2. MCS-51系列单片机的典型芯片分别为 8031 、 8051 、 8751 。

3. AT89S51的异步通信口为全双工（单工/半双工/全双工）

4. AT89S51有 2 级中断， 5 个中断源

5. AT89S51内部数据存储器的地址范围是00H~7FH ，位地址空间的字节地址范围是20H~2FH ，对应的位地址范围是00H~7FH ，外部数据存储器的最大可扩展容量是64K 。

6. AT89S51单片机指令系统的寻址方式有__寄存器寻址__、____直接寻址____、___寄存器间接寻址_____、_立即寻址____、基址寄存器加变址寄存器寻址。

7. 如果(A)=34H，(R7)=0ABH，执行XCH A, R7；结果(A)= 0ABH ，

(R7)=34H 。

8. 82C55可以扩展3个并行口，其中8 条口线具有位操作功能；

9. 当单片机复位时PSW＝ 00 H，这时当前的工作寄存器区是0区，R4所对应的存储单元地址为04 H。

10. 若A中的内容为67H，那么，P标志位为 1 。

11. 74LS138是具有3个输入的译码器芯片，其输出作为片选信号时，最多可以选中 8 片芯

片。

二、判断以下指令的正误：（5分）

（1）MOV 28H，@R4；（×）

（2）INC DPTR；（√）

（3）DEC DPTR ；（×）

（4）CLR R0 ；（×）

（5）MOV T0，#3CF0H；（×）

三、简答题

1、如果(DPTR)=507BH，(SP)=32H，(30H)=50H，(31H)=5FH，(32H)=3CH,则执行下列指

1.C语言提供的合法的数据类型关键字（B)

A、Double

B、short

C、integer

D、Char

2.片内RAM的20H~2FH为位寻址区，所包含的位地址是(B)

A、00H～20H

B、00H～7FH

C、20H～2FH

D、00H~FFH

3。MCS—51单片机的复位信号是（A）有效

A、高电平

B、低电平

C、脉冲

D、下降沿

4.89C51的单片机的堆栈指针(A)

A、只能位于内部RAM低128B字节范围内

B、可位于内部RAM低256字节范围内

C、可位于内部ERRAM内。

D、可位于内部RAM或外部RAM内

5。在串行口工作于移位寄存器方式时，其接受由(C）来启动

A、REN

B、RI

C、REN和RI

D、TR

6.单片机中断系统的总允许位为（EA=1)

7.当MCS-51单片机接有外部存储器，P2口可作为（D)

A、数据输入口

B、数据的输出口

C、准双向输入／输出口

D、输出高8位地址

8.C51中一般指针变量占用(C）字节存储

A、一个

B、两个

C、三个

D、四个

9.使用宏来访问绝对地址时，一般需包含的库文件是(B）

A、reg51.h

B、absacc.h

C、intrins。h

D、startup。h

10.单片机的定时器/计数器工作方式1是 (D )

A、8位计数器结构

B、2个8位计数器结构

C、13位计数结构

D、16位计数结构

11.C语言提供的特殊寄存储器的数据类型关键字是（sfr/sfr16)

12.8031单片机中，将累加器A中的数输入外RAM的40H单元,可执行的指令（）MOV R1, #40H MOVX @R1 , A

《单片机原理及应用》

试卷库

单位：广东松山职业技术学院电气工程系

编者：《单片机原理及应用》精品课程项目组适用专业：电气自动化技术等专业

时间：2006年6月

试卷7

年级：____专业班级：__学号：____姓名：_________成绩：________

一、填空题（25分）

1.单片机与普通计算机的不同之处在于其将_______、________和_________3部分集成于一块芯片之上。

2.CPU主要由____器和_______器组成。CPU中的_________用来处理位操作.

3.在8031单片机内部，其RAM高端128个字节的地址空间称为___________________区，但其中仅有_______个字节有实际意义。

4.若PSW为18H，则选取的是第_______组通用寄存器。

5.微型计算机的系统总线大概分三种，即总线、总线和总线。

6.-32的补码为________B，补码11011010B代表的真值为_____________D

7.MCS-51单片机PC的长度为_____位；SP的长度为______位，数据指针DPTR 的长度为________位。

8.MCS-51单片机系列有______中断源。上电复位时，若IP=00010100B，则优先级别最高者为_________、最低者为_______________。

9.74LS273通常用来作为简单接口扩展；而74LS244则常用来作简单接口扩展。

10.半导体存储器的最重要的两个指标是和。

11.通过堆栈操作实现子程序调用，首先就要把的内容入栈，以进行断点保护。

单片机考试复习试题及答案（一）

一、填空（30分，每空1分）

1. 如果(A)=45H，(R1)=20H，(20H)=12H，执行XCHD A, @ R1；结果(A)=42H ，

(20H)=15H

2. AT89S51的异步通信口为全双工（单工/半双工/全双工），若传送速率为每秒

120帧，每帧10位，则波特率为1200 bit/s

3. AT89S51内部数据存储器的位地址空间的字节地址范围是20H-2FH，对应的位地址范

围是00H-FFH。

4. 单片机也可称为微控制器或嵌入式控制器

5. 当MCS-51执行MOVX A，@R1指令时，伴随着RD控制信号有效。

6. 当单片机的PSW＝01H时，这时当前的工作寄存器区是0 区，R4所对应的存储

单元地址为04 H

7. AT89S51的P0 口为高8位地址总线口。

8. 设计一个以AT89C51单片机为核心的系统，如果不外扩程序存储器，使其内部4KB闪烁

程序存储器有效，则其EA*引脚应该接+5V

9. 在R7初值为00H的情况下，DJNZ R7，rel指令将循环执行256 次。

10. 欲使P1口的低4位输出0，高4位不变，应执行一条ANL P1, #0F0H 命令。

11. 单片机外部三大总线分别为数据总线、地址总线和控制总线。

12. 数据指针DPTR有16 位，程序计数器PC有16 位

13. 74LS138是具有3个输入的译码器芯片，用其输出作片选信号，最多可在8 块芯片

中选中其中任一块。

14. MCS－51指令系统中，ADD与ADDC指令的区别是进位位Cy是否参与加法运算

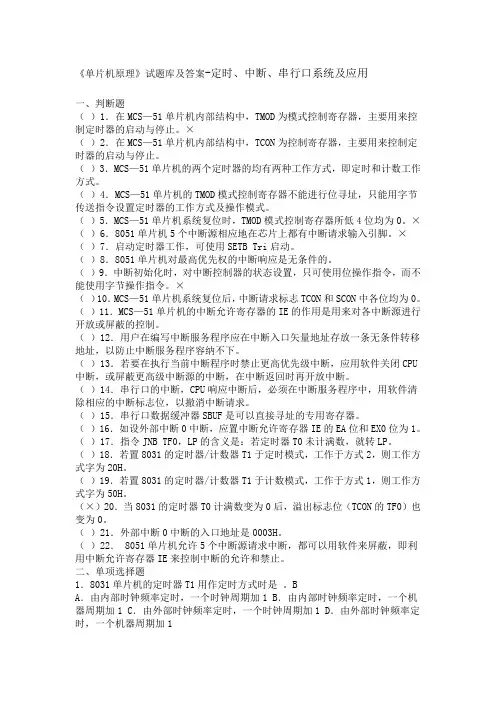

《单片机原理》试题库及答案-定时、中断、串行口系统及应用

一、判断题

（）1．在MCS—51单片机内部结构中，TMOD为模式控制寄存器，主要用来控制定时器的启动与停止。×

（）2．在MCS—51单片机内部结构中，TCON为控制寄存器，主要用来控制定时器的启动与停止。

（）3．MCS—51单片机的两个定时器的均有两种工作方式，即定时和计数工作方式。

（）4．MCS—51单片机的TMOD模式控制寄存器不能进行位寻址，只能用字节传送指令设置定时器的工作方式及操作模式。

（）5．MCS—51单片机系统复位时，TMOD模式控制寄存器所低4位均为0。×（）6．8051单片机5个中断源相应地在芯片上都有中断请求输入引脚。×（）7．启动定时器工作，可使用SETB Tri启动。

（）8．8051单片机对最高优先权的中断响应是无条件的。

（）9．中断初始化时，对中断控制器的状态设置，只可使用位操作指令，而不能使用字节操作指令。×

（）10．MCS—51单片机系统复位后，中断请求标志TCON和SCON中各位均为0。（）11．MCS—51单片机的中断允许寄存器的IE的作用是用来对各中断源进行开放或屏蔽的控制。

（）12．用户在编写中断服务程序应在中断入口矢量地址存放一条无条件转移地址，以防止中断服务程序容纳不下。

（）13．若要在执行当前中断程序时禁止更高优先级中断，应用软件关闭CPU 中断，或屏蔽更高级中断源的中断，在中断返回时再开放中断。

（）14．串行口的中断，CPU响应中断后，必须在中断服务程序中，用软件清除相应的中断标志位，以撤消中断请求。

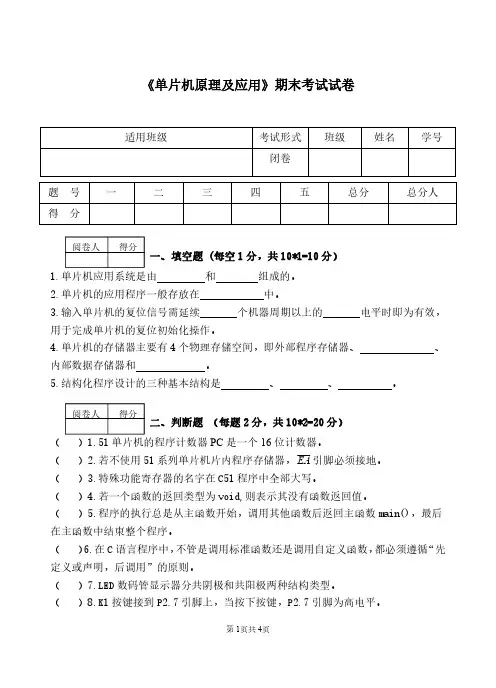

《单片机原理及应用》期末考试试卷

适用班级考试形式班级姓名学号

闭卷

一、填空题(每空1分，共10*1=10分）

1.单片机应用系统是由和

组成的。2.单片机的应用程序一般存放在中。3.输入单片机的复位信号需延续

个机器周期以上的

电平时即为有效，

用于完成单片机的复位初始化操作。

4.单片机的存储器主要有4个物理存储空间，即外部程序存储器、、

内部数据存储器和

。

5.结构化程序设计的三种基本结构是

、

、

。

二、判断题（每题2分，共10*2=20分）

（）1.51单片机的程序计数器PC 是一个16位计数器。

（）2.若不使用51系列单片机片内程序存储器，EA 引脚必须接地。（）3.特殊功能寄存器的名字在C51程序中全部大写。

（）4.若一个函数的返回类型为void,则表示其没有函数返回值。

（）5.程序的执行总是从主函数开始，调用其他函数后返回主函数main()，最后在主函数中结束整个程序。（）6.在C 语言程序中，不管是调用标准函数还是调用自定义函数，都必须遵循“先定义或声明，后调用”的原则。

（）7.LED 数码管显示器分共阴极和共阳极两种结构类型。

（

）8.K1按键接到P2.7引脚上，当按下按键，P2.7引脚为高电平。

题号一二三四五总分总分人

得

分

阅卷人

得分

阅卷人

得分

（）9.AT89C51单片机的两个定时器均有两种工作方式，即定时和计数工作方式。（）10.在四种工作方式下，定时/计数器T0、T1的设置和使用都是完全一样的。

阅卷人得分

三、选择题（每题2分，共20*2=40分）

1.51系列单片机的CPU主要的组成部分为（）。

试题7

一、填空（25分，每空1分）

1. PSW中的RS0、RS1=01B，此时R2的字节地址为（0AH ）。

2. 假定DPTR的内容1000H，A中的内容为40H,执行指令：

2000H: MOVC A，@A+DPTR

后，送入A的是程序存储器（2040 H ）单元的内容。

3。假定A中的内容为79H,R5中的内容为78H,执行指令：

ADD A，R5

DA A

后，累加器A的内容为( 5E ）H，C Y的内容为（1 ）。

4．当AT89S51单片机响应中断后，必须用软件清除的中断请求标志是( TI，RI ）。5．TMOD中的GATEx=1时,表示由两个信号TRx和（INT1（F非）)控制定时器的启停。6．在AT89S51单片机的RESET端出现（持续时间大于两个机器周期)的高电平后，便可以可靠复位，复位后的PC中的内容为（00000 )H.

7．当AT89S51单片机与慢速外设进行数据传输时,最佳的传输方式是（查询方式）。8．DA转换器的两个最重要的技术指标为( 分辨率）和（建立时间）。9．在存储器扩展中，无论是线选法还是译码法，最终都是为扩展芯片的（片选)端提供（片选）信号。

10. 波特率定义为( 每秒传送的位数）。串行通信对波特率的基本要求是互相通

信的甲乙双方必须具有（相同）的波特率.

11。若串行通信按方式1传送，每分钟传送3000个字符（8位/每字符),其波特率是（400bit/s )。

12. AT89S51片内( 20H-2FH ）地址范围内的数据存储器，既可以字节寻址又可以位寻址。13．8KB RAM存储器的首地址若为1000H,则末地址为（2FFFH）H.

51单片机期末考试试卷及答案

一、填空题

1、设X=5AH，Y=36H，则X与Y“或”运算为7EH，X与Y的“异或”运算为6CH。

2、若机器的字长为8位，X=17，Y=35，则X＋Y=110100，X－Y=11101110（要求结果写出二进制形式）。

3、单片机复位后，堆栈指针SP的值是07h。

4、若采用6MHz的晶体振荡器，则MCS-51单片机的振荡周期为1/6us，机器周期为2us。

5、一个函数由两部分组,即说明部分和语句部分。

6、C语言中输入和输出操作是由库函数scanf和printf 等函数来完成。

7.当MCS-51引脚ALE 信号有效时,表示从Po口稳定地送出了低8位地址.

8.MCS-51的堆栈是软件填写堆栈指针临时在_片内数据存储_器内开辟的区域.

9.MCS-51有4组工作寄存器，它们的地址范围

是00H-1FH 。

10.MCS-51片内20H-2FH范围内的数据存储器,既可以字节寻址又可以位寻址.

11.计算机的系统总线有数据总线、地址总线、控制总线。

12.一个机器周期等于6个状态周期，振荡脉冲2分频后产生的时钟信号的周期定义为状态周期。

13、单片机的复位操作是_高电平，寄存器IE的值是_EA、ES、ET1、EX1、ET0、EX0_。

14、若选择内部程序存储器，应该设置为高电平（高电平/低电平），那么，PSEN信号的处理方式为不用。15、单片机程序的入口地址是0000H ，外部中断1的入口地址是0013H 。

16、片机的内部RAM区中，可以位寻址的地址范围是20H-2FH，特殊功能寄存器中，可位寻址的地址是能被8整除的地址。

单片机考试复习试题及答案（一）

一、填空（30分，每空1分）

1. 如果(A)=45H，(R1)=20H，(20H)=12H，执行XCHD A, @ R1；结果(A)=42H ，

(20H)=15H

2. AT89S51的异步通信口为全双工（单工/半双工/全双工），若传送速率为每秒

120帧，每帧10位，则波特率为1200 bit/s

3. AT89S51内部数据存储器的位地址空间的字节地址范围是20H-2FH，对应的位地址范

围是00H-FFH。

4. 单片机也可称为微控制器或嵌入式控制器

5. 当MCS-51执行MOVX A，@R1指令时，伴随着RD控制信号有效。

6. 当单片机的PSW＝01H时，这时当前的工作寄存器区是0 区，R4所对应的存储

单元地址为04 H

7. AT89S51的P0 口为高8位地址总线口。

8. 设计一个以AT89C51单片机为核心的系统，如果不外扩程序存储器，使其内部4KB闪烁

程序存储器有效，则其EA*引脚应该接+5V

9. 在R7初值为00H的情况下，DJNZ R7，rel指令将循环执行256 次。

10. 欲使P1口的低4位输出0，高4位不变，应执行一条ANL P1, #0F0H 命令。

11. 单片机外部三大总线分别为数据总线、地址总线和控制总线。

12. 数据指针DPTR有16 位，程序计数器PC有16 位

13. 74LS138是具有3个输入的译码器芯片，用其输出作片选信号，最多可在8 块芯片

中选中其中任一块。

14. MCS－51指令系统中，ADD与ADDC指令的区别是进位位Cy是否参与加法运算

4

1、 8051C

A、16KB

B、8KB

C、4KB

D、128B

2、 8051基本型单片机内部RAM容量为D。

A、16KB

B、8KB

C、4KB

D、128B

3、A

A、外部中断0

B、T1

C、串口

D、T0

4、在80C51C

A、EA

B、RST

C、ALE

D、PSEN

5、当CPU响应外部中断1 B

A、0003H

B、0013H

C、000BH

D、001BH

6、为了能够使MCS-51

D

A B C、DMA传送D、中断传送

7、已知1只共阴极LED a1

的字形代码应为(A )。 A、06H B、0F9H C、30H D、0CFH

8、已知1只共阳极LED a.”

(A)。 A、7FH B、0F9H C、30H D、80H 9、已知1只共阴极LED a.”

(A )。A、80H B、0F9H C、30H D、7FH

10(C、D)是错误的。

A、DW “AA”

B、DW “A”

C、DW “OABC”

D、DW 1ABC2H

11、若P1口接有一个4×4P1C、D

A、8位输入口

B、8位输出口

C、4位输入口

D、4位输出口

12、以下指令中能够产生WR信号的B、D

A、MOV @R0,A

B、MOVX @R0,A

C、MOVX A@DPTR

D、MOVX @DPTR,A

13、8031单片机的定时器T1A、B

A12个时钟周期加1

B1个机器周期加1

C12个脉冲加1

D 1

14、DAC0832B、D

A、输入

B、输出

C、将数字量转换成模拟量

D、将模拟量转换成数字量

15B

A、辅助设计应用 B.测量、控制应用 C.数值计算应用 D.数据处理应用

16D

A MOV指令 B. PUSH指令 C. MOVX指令 D. MOVC指令
