机械设计基础典型试题1

机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。

2、渐开线齿廓形状取决于________大小。

3、普通螺纹的牙型为_______________形。

4、刚性联轴器无补偿__________的能力。

5、当滚子链的链节数为奇数时.接头要用_____________________。

6、阿基米德蜗杆在轴面的齿廓为______________________________。

7、槽轮轮机构常由___________________________________等组成。

8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。

10、所谓高副就是指两构件的直接接触为_______________________。

二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。

2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

3．（）三角形螺纹具有较好的自锁性能。

螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下.也不需要防松。

4．（）m.d.ha＊ c＊都是标准值的齿轮是标准齿轮。

5．（）渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。

三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。

2、分析比较带传动的弹性滑动和打滑现象。

四、综合题（1 题2分.2题8分.3题5分.共15分）已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。

1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆.此机构为什么机构？用作图法求作极位夹角.并计算行程速比系数K。

机械设计基础试题及答案一、单项选择题（每题2分，共20分）1. 机械设计中，以下哪个因素不是影响材料疲劳寿命的主要因素？A. 材料的表面粗糙度B. 材料的化学成分C. 材料的热处理状态D. 载荷的循环次数答案：B2. 在机械传动中，齿轮传动的主要失效形式是什么？A. 磨损B. 断裂C. 变形D. 腐蚀答案：B3. 以下哪种轴承属于滑动轴承？A. 滚珠轴承B. 圆锥滚子轴承C. 球面轴承D. 轴套轴承答案：D4. 机械零件的强度计算中，通常采用哪种理论？A. 弹性理论B. 塑性理论C. 断裂力学理论D. 疲劳理论答案：A5. 以下哪种材料最适合用于制造承受高温和腐蚀环境的零件？A. 碳钢B. 不锈钢C. 铝合金D. 铸铁答案：B6. 机械设计中，为了提高零件的疲劳强度，通常采取哪些措施？A. 增加零件的尺寸B. 减小零件的表面粗糙度C. 增加零件的工作载荷D. 改变零件的材料答案：B7. 在机械设计中，以下哪种连接方式不属于固定连接？A. 螺纹连接B. 焊接C. 铆接D. 铰链连接答案：D8. 以下哪种材料最适合用于制造承受冲击载荷的零件？A. 铸铁B. 铝合金C. 钛合金D. 镁合金答案：A9. 机械设计中，为了减少零件的磨损，可以采取哪些措施？A. 增加零件的硬度B. 减小零件的表面粗糙度C. 增加零件的工作速度D. 减少零件的工作载荷答案：B10. 以下哪种润滑方式适用于高速旋转的轴承？A. 油浴润滑B. 滴油润滑C. 油雾润滑D. 压力润滑答案：D二、多项选择题（每题3分，共15分）1. 机械设计中，以下哪些因素会影响零件的疲劳强度？A. 材料的表面粗糙度B. 材料的热处理状态C. 零件的工作载荷D. 零件的尺寸答案：A, B, C2. 以下哪些是滚动轴承的特点？A. 摩擦系数小B. 启动阻力大C. 寿命长D. 承载能力高答案：A, C, D3. 机械设计中，以下哪些措施可以提高零件的刚度？A. 增加零件的尺寸B. 增加零件的材料强度C. 减小零件的表面粗糙度D. 改变零件的形状答案：A, D4. 以下哪些是滑动轴承的优点？A. 承载能力高B. 摩擦系数小C. 启动阻力小D. 维护简单答案：C, D5. 以下哪些材料适用于制造承受低温环境的零件？A. 碳钢B. 不锈钢C. 铝合金D. 钛合金答案：B, D三、判断题（每题1分，共10分）1. 机械设计中，材料的疲劳强度与其表面粗糙度无关。

《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( A ) A 零件 B.机构 C.构件 D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( B )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( D )A.分度圆B.齿顶圆C.齿根圆D.基圆 4.机构具有确定相对运动的条件是( A )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目 5.一般转速的滚动轴承计算准则为( C )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算 6.柴油机曲轴中部的轴承应采用( B )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承 7.螺纹联接的自锁条件为( A )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角 8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( C ) A.σωω=-max min B. σωω=+max min2C. σωωω=-max min mD. σωωωω=-+max min max min9.铰链四杆机构的死点位置发生在( A )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置 10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承 11.作单向运转的转轴，其弯曲应力的变化特征是( A )A.对称循环B.脉动循环C.恒定不变D.非对称循环 12.在一般机械传动中，若需要采用带传动时，应优先选用( C )A.圆型带传动B.同步带传动C.V 型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( B )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( B ) A.螺栓联接 B.双头螺柱联接 C.螺钉联接 D.紧定螺钉联接 15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( A )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击 16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS 值有关的参数是( C ) A.工作齿宽b B.模数m C.齿数z D.压力角α 17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( B ) （注：下标t 表示端面，a 表示轴向，1表示蜗杆、2表示蜗轮） A.m t1=m a2, αt1=αa2,γ=β B.m a1=m t2, αa1=αt2,γ=β C.m t1=m a2, αt1=αa2,γ=-β D.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( D )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器 20.带传动的主要失效形式是带的( A )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和受力情况。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

习题部分（第一章至第二章）一、填空题（1-1-2）1.从制造角度看，是最小的制造单元。

<1-1m>﹡（1-1-2）2.从机械实现预期运动和功能角度看，是最小的运动单元。

<1-1m>☆（1-1-2）3.机械零件可以分为两大类：一类是在各种机器中都能用到的零件，叫。

<1-1m>☆（1-1-2）4. 机械零件可以分为两大类：一类是在特定类型的机器中才能用到的零件，叫。

<1-1m>☆（1-1-2）5.机器由动力部分、部分、执行部分、控制部分及辅助部成<1-1m>﹡（1-1-2）6.机构是人为的实物组合，各构件间具有。

<1-1m>（2-1-3）7.组成运动副的两构件之间只能绕某一轴线做相对转动的运动副称______。

<1-1m>（2-1-3）8.两构件以面接触组成的运动副称为。

<1-1m>☆（2-3-3）9.机构中出现与输出构件运动无关的自由度称为________。

<1-1m>☆（2-3-3）10.两个以上的构件在一处组成的转动副，称为。

<1-1m>☆（2-3-2）11.机构具有确定运动的条件是机构的____与原动件的数母必须相等。

<1-1m>﹡（2-1-3）12.两构件以________接触组成的运动副称为高副。

<1-1m> 本﹡（2-1-3）13.在平面机构中，引入一个高副就引入____个约束。

<1-1m>本﹡（2-3-3）14.在机构中采用虚约束的目的是为了改善机构的运动状况和。

<1-1m>二、单项选择题☆（2-3-3）1.计算机构自由度时，若计入虚约束，则计算所得的结果与机构的实际自由度数目相比。

A. 增多了B.减少了C. 相等D.可能增多也可能减少 <1-1.5m>☆（2-3-1）2.要使机构具有确定的相对运动，机构中主动件数应。

机械设计基础试卷一、选择题：本题共16个小题，每小题3分，共48分，在每小题给出的四个选项中，只有一项是符合题目要求的。

把所选项前的字母填在题后的括号内。

1．在曲柄摇杆机构中，为提高机构的传力性能，应该A ．增大传动角γ B. 减小传动角γC ．增大压力角α D. 减小极位夹角θ 【 】2．渐开线标准齿轮的根切现象，发生在A ．模数较大时 B. 模数较小时C ．齿轮较少时 D. 齿数较多时 【 】3．斜齿圆柱齿轮的法面模数m n 与端面模数m t 的关系式，应该是A ．m n =m t sin β B. m n =m t /cos βC ．m n =m t cos β D. m n =m t cos α 【 】4．调节周期性速度波动的方法是在机械中加一个飞轮，其作用是使A ．机械运转速度的波动可以消除B ．机械运转速度的波动可以减小C ．机械运转的平均角速度ωm 可以减小D ．机械运转的平均角速度ωm 可以增大 【 】5．动平衡的条件是，回转件中各个质量产生的A ．离心力的合力等于零B ．离心力的合力和合力偶矩均等于零C ．离心力的合力偶矩等于零D. 离心力的合力和合力偶矩均不等于零 【 】6．仅受预紧力F ˊ作用的紧螺栓联接，其螺栓的计算应力σca =1.3F ˊ/214d ,将拉应力增大30%的原因是考虑A ．安装时可能产生的偏心载荷B ．载荷可能有波动C ．拉伸和扭转的复合作用D ．螺栓材料的机械性能不稳定 【 】7．在一般工作条件下，齿面硬度HB ≤350的闭式钢制齿轮传动，通常的主要失效形式为A ．轮齿疲劳折断 B. 齿面疲劳点蚀C ．齿面胶合 D. 齿面塑性变形 【 】8．齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在A ．齿顶部分 B. 靠近节线的齿顶部分C．齿根部分 D. 靠近节线的齿根部分【】9．标准斜齿圆柱齿轮传动中，查取齿形系数Y F数值时，应按A．法面模数m n B. 齿宽bC. 实际齿数ZD. 当量齿数x U【】10. 普通圆柱蜗杆分度圆直径的计算式是A．d1=m a1q B. d1=m n qC. d1=m a1z1D. d1=m n z1【】11. 带传动在工作时产生弹性滑动，是由于A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载【】12．在一定转速下，要减轻滚子链传动的运动不均匀性和动载荷，应该A．增大节距p和增加齿数Z1B．增大节距p和减少齿数Z1C．减小节距p和减少齿数Z1D．减小节距p和增加齿数Z1【】13．转轴弯曲应力σb的应力循环特征为A．r=－1 B. r=0C．r=＋1 C. －1＜r＜+1 【】14．在下列四种型号的滚动轴承中，只能承受径向载荷的是A．6208 B. N208 C. 3208 D. 5208 【】15．在下列四种类型的联轴器中，能补偿两轴的相对位移以及可缓和冲击、吸收振动的是A．凸缘联轴器 B. 齿式联轴器C. 万向联轴器D. 弹性柱销联轴器【】16．计算圆柱形压缩螺旋弹簧工作圈数n时，主要根据A．强度条件 B. 刚度条件C．稳定性条件 D. 安装和结构条件【】二、填空题：本大题共8个小题，每空1分，共16分。

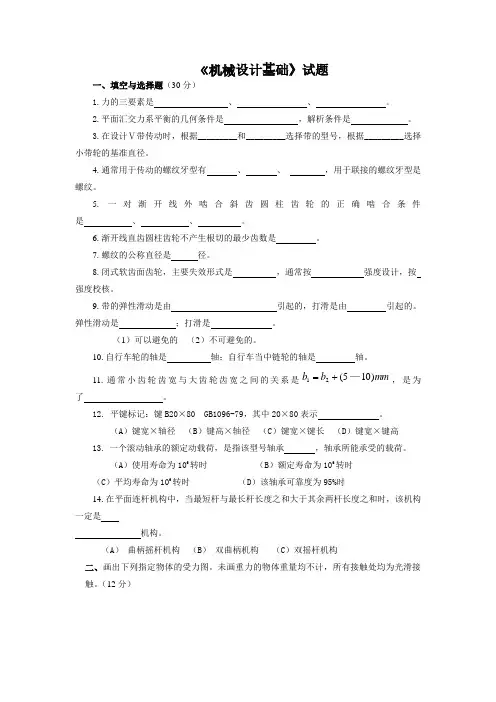

《机械设计基础》试题一、填空与选择题（30分）1.力的三要素是 、 、 。

2.平面汇交力系平衡的几何条件是 ，解析条件是 。

3.在设计Ⅴ带传动时，根据_________和_________选择带的型号，根据_________选择小带轮的基准直径。

4.通常用于传动的螺纹牙型有 、 、 ，用于联接的螺纹牙型是 螺纹。

5.一对渐开线外啮合斜齿圆柱齿轮的正确啮合条件是 、 、 。

6.渐开线直齿圆柱齿轮不产生根切的最少齿数是 。

7.螺纹的公称直径是 径。

8.闭式软齿面齿轮，主要失效形式是 ，通常按 强度设计，按 强度校核。

9.带的弹性滑动是由 引起的，打滑是由 引起的。

弹性滑动是 ；打滑是 。

（1）可以避免的 （2）不可避免的。

10.自行车轮的轴是 轴；自行车当中链轮的轴是 轴。

11.通常小齿轮齿宽与大齿轮齿宽之间的关系是mm b b )105(21—+=，是为了 。

12. 平键标记：键B20×80 GB1096-79，其中20×80表示 。

（A ）键宽×轴径 （B ）键高×轴径 （C ）键宽×键长 （D ）键宽×键高13. 一个滚动轴承的额定动载荷，是指该型号轴承 ，轴承所能承受的载荷。

（A ）使用寿命为106转时 （B ）额定寿命为106转时（C ）平均寿命为106转时 （D ）该轴承可靠度为95%时14.在平面连杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，该机构一定是 机构。

（A ） 曲柄摇杆机构 （B ） 双曲柄机构 （C ）双摇杆机构二、画出下列指定物体的受力图。

未画重力的物体重量均不计，所有接触处均为光滑接触。

（12分）三、计算图示平面机构的自由度，并判断机构具有确定运动的条件（机构中如有复合铰链、局部自由度、虚约束需明确指出）。

（8分）四、在图示的手动葫芦中，S为手动链轮，H为起重链轮。

已知z1=12,z2=28,z2’=14,z3=54,求传动比i SH。

机械设计基础考试试题一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m和压力角必须分别相等。

6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7.V带传动的主要失效形式是.打滑和疲劳断裂。

8.在设计V带传动时，V带的型号是根据计算功率Pc和小轮转速n1选取的。

9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10.工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题CBDBD1.渐开线标准齿轮的根切现象发生在。

A.模数较大时B.模数较小时C.齿数较少时D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。

A.深沟球轴承B.圆锥滚子轴承C.推力球轴承D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。

A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提XXVXXXXV1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

（3.在平键联接中，平键的两侧面是工作面。

（）4.斜齿圆柱齿轮的标准模数是大端模数。

《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。

答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。

答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。

答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。

答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。

答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

学习指导单元一机械认识习题（一）1．传递，转换2．运动，制造3．确定，有用，构件4．动力传动执行5．构件2、3、4、机架1组成的连杆机构构件5、6、机架1组成的齿轮机构构件7、8、机架1组成的凸轮机构（二）1B 2A 3B 4C 5B（一）填空题1．从运动的角度看，机构的主要功用在于运动或运动的形式。

2．构件是机器的单元。

零件是机器的单元。

3．构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

4．机器由部分、部分、部分和控制部分组成。

5．图1-1所示单缸内燃机，组成机器的基本机构有、、。

图1-1（二）选择题1．组成机械的各个相对运动的实物称为。

A．零件B．构件C．部件2．机械中不可拆卸的制造单元体称为。

A．零件B．构件C．部件3．括号内所列实物[①汽车、②游标卡尺、③车床、④齿轮减速器、⑤电动机]中，是机器。

A．①②③B．①③⑤C．①③④⑤D．③④⑤4．括号内所列实物[①螺钉、②起重吊钩、③螺母、④键、⑤缝纫机脚踏板]中，属于通用零件。

A．①②③B．①③⑤C．①③④D．③④⑤5．括号内所列实物[①台虎钳、②百分表、③水泵、④台钻、⑤内燃机活塞与曲轴运动转换装置]中，属于机构。

A．①②③B．①②⑤C．①③④D．③④⑤单元二平面机构的运动简图及自由度例1例2例3机构图分析1机架，2主动；1、2——转动副，2、3——转动副；3、4——移动副；4、1——转动副1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——移动副1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——转动副机构运动简图图例①②③复合铰链无无无局部自由度滚子B B处滚子虚约束DF杆、CG杆之一；K、K′之一1、2间高副之一；2、3（消除滚子后）间高副之一3、4构件之一（轨迹重合）运动副分析凸轮、滚子间为高副，其他运动副为低副1杆和2构件之间、2杆和3构件之间均为一个高副低副机构运动副计算F=3n-2P L-P H=3×6-2×8-1=1F=3n-2P L-P H=3×4-2×4-2=2F=3n-2P L-P H=3×3-2×4=1【例2-1】计算图2-1示平面机构的自由度，若存在局部自由度、复合铰链、虚约束请指出。

《机械设计基础》期末考试试题一一、填空题(每空1分，共30分)1、构件是机器的__运动____单元体；零件是机器的___制造___单元体，分为___通用___零件和___专用____零件；部件是机器的____装配___单元体。

2、运动副是使两构件___接触_____，同时又具有____确定的相对运动_____的一种联接。

平面运动副可分为____高副____和___低副____。

3、机构处于压力角α=____90_____时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构___无___死点位置，而当摇杆为原动件时，机构__有____死点位置。

4、绘制凸轮轮廓曲线，需已知____基圆半径______、_____从动件运动规律______和凸轮的转向。

6、渐开线标准直齿圆柱齿轮正确啮合的条件为___模数___和___压力角___分别相等。

7．斜齿圆柱齿轮的重合度___大于___直齿圆柱齿轮的重合度，所以斜齿轮传动___平稳___，承载能力___高___，可用于______高速载重______的场合。

二、判断题(每题1分，共10分)1、所有构件一定都是由两个以上零件组成的。

（X）2、铰链四杆机构中，传动角γ越大，机构传力性能越高。

（O）3、凸轮机构中，从动件按等速运动规律运动时引起刚性冲击。

（O）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。

（X）三、选择题(每空2分，共20分)1、若机构由n个活动构件组成，则机构自由度为（C）A、>3nB、=3nC、<3n2、为使机构顺利通过死点，常采用在高速轴上装什么轮增大惯性？（B）A、齿轮B、飞轮C、凸轮3、当曲柄为原动件时，下述哪种机构具有急回特性？（C）A、平行双曲柄机构B、对心曲柄滑块机构C、摆动导杆机构4、凸轮机构中，从动件在推程按等速运动规律上升时，在何处发生刚性冲击？( C )A、推程开始点B、推程结束点C、推程开始点和结束点6、渐开线在基圆上的压力角 为多大？（A）A、0°B、20°C、90°四、简答题(每题3分，共12分)1、说明凸轮机构从动件常用运动规律、冲击特性及应用场合。

学习指导单元一机械认识习题（一）1．传递，转换2．运动，制造3．确定，有用，构件4．动力传动执行5．构件2、3、4、机架1组成的连杆机构构件5、6、机架1组成的齿轮机构构件7、8、机架1组成的凸轮机构（二）1B 2A 3B 4C 5B（一）填空题1．从运动的角度看，机构的主要功用在于运动或运动的形式。

2．构件是机器的单元。

零件是机器的单元。

3．构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

4．机器由部分、部分、部分和控制部分组成。

5．图1-1所示单缸内燃机，组成机器的基本机构有、、。

图1-1（二）选择题1．组成机械的各个相对运动的实物称为。

A．零件B．构件C．部件2．机械中不可拆卸的制造单元体称为。

A．零件B．构件C．部件3．括号内所列实物[①汽车、②游标卡尺、③车床、④齿轮减速器、⑤电动机]中，是机器。

A．①②③B．①③⑤C．①③④⑤D．③④⑤4．括号内所列实物[①螺钉、②起重吊钩、③螺母、④键、⑤缝纫机脚踏板]中，属于通用零件。

A．①②③B．①③⑤C．①③④D．③④⑤5．括号内所列实物[①台虎钳、②百分表、③水泵、④台钻、⑤内燃机活塞与曲轴运动转换装置]中，属于机构。

A．①②③B．①②⑤C．①③④D．③④⑤单元二平面机构的运动简图及自由度例1 例2 例3机构图分析1机架，2主动；1、2——转动副，2、3——转动副；3、4——移动副；4、1——转动副 1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——移动副1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——转动副机构运动简图图例①②③复合铰链 无 无无局部自由度 滚子BB 处滚子虚约束 DF 杆、CG 杆之一；K 、K´之一 1、2间高副之一；2、3（消除滚子后）间高副之一3、4构件之一（轨迹重合） 运动副分析 凸轮、滚子间为高副，其他运动副为低副1杆和2构件之间、2杆和3构件之间均为一个高副低副机构运动副计算F=3n-2P L -P H =3×6-2×8-1=1F=3n-2P L -P H =3×4-2×4-2=2F=3n-2P L -P H =3×3-2×4=1【例2-1】计算图2-1示平面机构的自由度，若存在局部自由度、复合铰链、虚约束请指出。

《机械设计基础》试题简答题1与齿轮等啮合传动相比较，带传动的优点有哪些？答案 1.因带有良好的弹性,可缓和冲击及振动,传动平稳, 噪声小.2.靠摩擦传动的带,过载时将在轮面上打滑,起到安全保护作用3.可用于两轮中心距较大的场合4.传动装置结构简单,制造容易,维修方便,成本较低.2与齿轮等啮合传动相比较，带传动的缺点有哪些？答案 1.靠摩擦传动的带传动,由带的弹性变形产生带在轮上的弹性滑动,使传动比不稳定,不准确.2.带的寿命短,传动效率低, V带传动的效率约为0.95.3.不能用于恶劣的工作场合.3 V带传动的主要参数有哪些？答案小带轮直径d,小带轮包角,带速v,传动比i,中心距a,初拉力F,带的根数z,带的型号等.4带传动中，以带的形状分类有哪几种形式？答案平带,V带,多楔带,圆带和活络带传动.6 带传动的打滑经常在什么情况下发生？答案当拉力差值大于摩擦力极限值时,带与轮面之间的滑动在整个包角内出现,此时主动轮转动无法传到带上,则带不能运动,带传动失去工作能力,此时打滑情况发生.7 带传动时，带的横截面上产生那些应力？答案拉应力,离心应力和弯曲应力.8 在V带传动中，拉力差与哪些因素有关？答案主动轮包角,当量摩擦系数,带轮楔角,材料摩擦系数有关.9 带传动为什么要限制带速，限制范围是多少？答案因带速愈大,则离心力愈大,使轮面上的正压力和摩擦力减小,带承受的应力增大,对传动不利,但有效圆周力不变时,带速高有利于提高承载能力,通常带速在5~25m/s范围为宜.10 带传动中，小带轮的直径为什么不宜太小？答案因带轮的直径愈小,带愈厚,则带的弯曲应力愈大,对带传动不利,所以带轮直径不宜过小.11 V带传动的主要失效形式有哪些？答案主要失效形式有打滑和疲劳断裂.12 带传动的设计准则是什么？答案设计准则为防止打滑和保证足够的使用寿命.13 V带传动设计计算的主要内容是确定什么？答案带的型号,根数,基准长度,带轮直径,中心距和带轮的结构尺寸,以及选用何种张紧装置.14 V带的型号有哪几种？答案型号有Y,Z,A,B,C,D,E七种15 带传动中，增大包角的主要方法有哪些？答案加大中心距和带的松边外侧加张紧轮，可提高包角.16 带传动中，为什么常设计为中心距可调节？答案一是调整初拉力,提高带的传动能力.二是可加大中心距,增大包角,提高传动能力.三是便于维修.18 带传动为什么要核验包角？答案小带轮包角愈大,接触弧上可产生的摩擦力也越大,则带传动的承载能力也愈大,通常情况下,应使包角大于120o.19 为什么要控制初拉力的大小？答案初拉力过小,极限摩擦力小,易打滑;初拉力过大,磨损快，增大压轴力.20 在带传动设计时，当包角过小应采取什么措施？答案可采用如下措施:1)增大中心距;2)控制传动比;3)增设张紧轮装置.21 与带传动相比较，链传动有什么优点？答案由于链传动是啮合传动,故传动比准确,工作可靠性好,承载能力大,传动尺寸较紧凑,可以在恶劣条件下工作(如工作高温,多尘,易燃等)，压轴力较小.22 与带传动相比较，链传动有什么缺点？答案链传动的瞬时传动比不恒定，噪声较大.23 与齿轮传动相比较，链传动有什么优点？答案链传动的中心距较大、成本低、安装容易。

《机械设计基础》试题库及答案 (1)《机械设计基础》试题库及答案-(1)机械设计基础试题库一、判断(每题一分)一.一台机器只能包含一个机构，也可以由多个机构组成(√) 2.机器的传动部分是完成机器的预定动作，通常在整个传动的末端。

（×） 4. 机构是具有确定相对运动的部件的组合，它可以由一个或多个部件组成(√) 6.整体式连杆是最小的制造单元，所以它是零件而不是部件（×）7。

连杆既是部件又是零件(√）二、选择(每题一分)1.组成机器的移动装置是什么？（b）a．机构b．构件c．部件d．零件2、机器与机构的本质区别是什么？（a）a、它是否能完成有用的机械功或转换机械能B.它是否由许多部件组成C.部件之间是否有相对运动d.两者之间没有区别。

3.以下哪项是组件概念的正确表达？（d）a．构件是机器零件组合而成的。

b．构件是机器的装配单元c．构件是机器的制造单元d．构件是机器的运动单元5.以下不是机器工作部分的一部分（d）a．数控机床的刀架b．工业机器人的手臂c．汽车的轮子d．空气压缩机三、填空(每空一分)1.根据功能，一台整机由四部分组成（动力系统），（执行系统），（传动系统）和（操作控制系统）。

车床上的主轴属于（执行）部件。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

2平面机构一、填空题(每空一分)2.由两个部件之间的线接触组成的平面运动副称为高副，它产生一个约束并保持两个自由度。

3.机构具有确定的相对运动条件是原动件数等于机构的自由度。

4.如果在平面机构中引入高副，将引入约束，并引入低副。

元件数量、约束数量和机构自由度之间的关系为f=3n-2pl-ph。

5.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为2，至少为1。

6.在平面机构中，有两个约束的运动副是低副，有一个约束的运动副是高副。
