arcgis用谷歌高程数据生成地形图

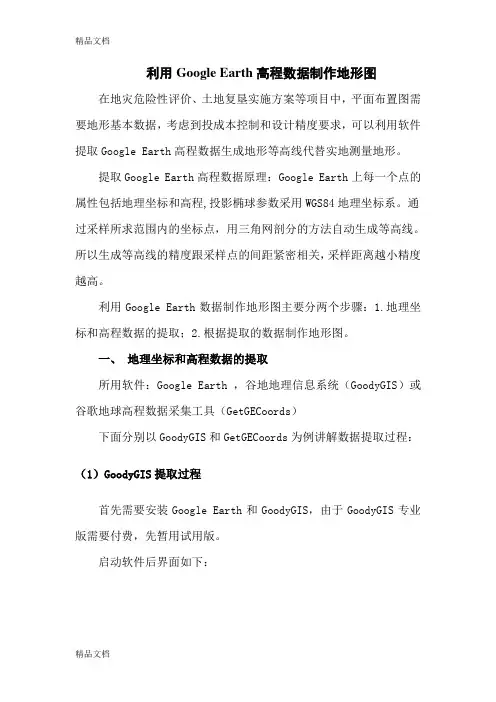

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

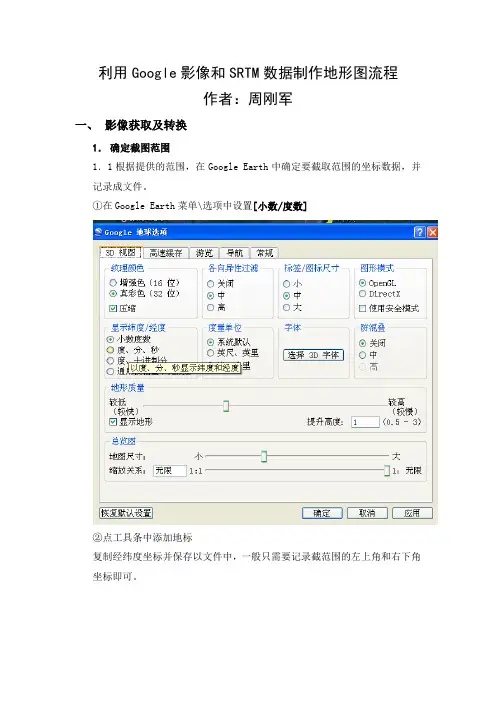

利用Google影像和SRTM数据制作地形图流程作者：周刚军一、影像获取及转换1．确定截图范围1．1根据提供的范围，在Google Earth中确定要截取范围的坐标数据，并记录成文件。

①在Google Earth菜单\选项中设置[小数/度数]②点工具条中添加地标复制经纬度坐标并保存以文件中，一般只需要记录截范围的左上角和右下角坐标即可。

1.2 KML，KMZ数据KML/KMZ数据可以直接导入到Google Earth中查看，在地图上采集范围左上和右下角坐标，并保存为文件。

1．3 范围数据转换和下载范围分幅对于过于大的截图范围，则应该进行分幅。

①在Google Earth中用添加路径工具画出范围边界，并转存为KML/KMZ 文件。

②用Global Mapper 打开KML/KMZ文件，选择正确的投影系统，并输出为DXF文件。

点工具进行投影参数设置，输入截图范围的中央子午线和其它参数。

关键是要输入正确的中央子午线数据,要分清是什么坐标系统,和投影方式及分带方式.可以从文件导入, 也可以利用已有的PRJ文件先加载,然后再进行修改点菜单\文件\输出矢量格式在输出格式中选DXF格式,在输出的选项中一般不\需要修改,直接输出即可.注意:输出时,DXF选项中的将显示注记为属性必须先中③用CAD打开DXF文件，对成图范围进行分幅处理，一般按10平方公分幅下载地图,较小的范围不需要分幅.分幅完成后,打散距形框,并保存为DXF文件.重复②的程序,导入DXF文件,投影文件相同.重复②的程序: 点菜单\文件\输出矢量格式在输出格式中选KML/KMZ格式,在输出的选项中一般不\需要修改,直接输出即可.④打开KML/KMZ文件,加载到Google Earth中,重复本章中1.1中②的程序,记录每幅范围的左上角和右下角坐标,保存数据准备截图.⑤⑥根据你选择的路径，图像文件会保存在文件夹中，除了TIFF文件以外还有两个同名的后缀为JGW和 PRJ格式的文件，这几个同名文件要放在一起才行。

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求围的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤： 1.地理坐标和高程数据的提取； 2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

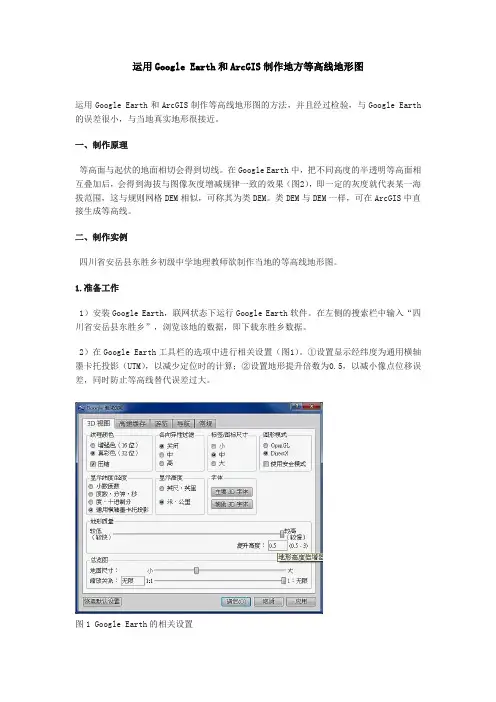

运用Google Earth和ArcGIS制作地方等高线地形图运用Google Earth和ArcGIS制作等高线地形图的方法，并且经过检验，与Google Earth 的误差很小，与当地真实地形很接近。

一、制作原理等高面与起伏的地面相切会得到切线。

在Google Earth中，把不同高度的半透明等高面相互叠加后，会得到海拔与图像灰度增减规律一致的效果（图2），即一定的灰度就代表某一海拔范围，这与规则网格DEM相似，可称其为类DEM。

类DEM与DEM一样，可在ArcGIS中直接生成等高线。

二、制作实例四川省安岳县东胜乡初级中学地理教师欲制作当地的等高线地形图。

1.准备工作1）安装Google Earth，联网状态下运行Google Earth软件。

在左侧的搜索栏中输入“四川省安岳县东胜乡”，浏览该地的数据，即下载东胜乡数据。

2）在Google Earth工具栏的选项中进行相关设置（图1）。

①设置显示经纬度为通用横轴墨卡托投影（UTM），以减少定位时的计算；②设置地形提升倍数为0.5，以减小像点位移误差，同时防止等高线替代误差过大。

图1 Google Earth的相关设置.在Google Earth中生成类DEM1）新建一个白色紧贴地面的四边形作为底色。

四边形内最高点为427m，最低点为281m，设等高距为20m，所以共有420m~300m 7个等高面。

2）复制粘贴该四边形，修改颜色为黑，透明度为10%。

设置海拔高度为绝对420m，并命名该四边形为“420m”。

3）复制420m等高面并粘贴，重命名并调整海拔高度为400m。

之后重复“复制、粘贴、重命名、调整海拔”的操作，直到300m等高面为止，得到图2的效果。

图2 在Google Earth中生成类DEM3.截图及图像预处理为保证图像不产生干扰信息，并且灰度值不发生变化，该步骤需注意以下两点：①截图时要去掉Google Earth中不必要的显示（视图菜单栏下进行设置）；②建议截图后使用画图软件进行编辑，并以BMP格式保存。

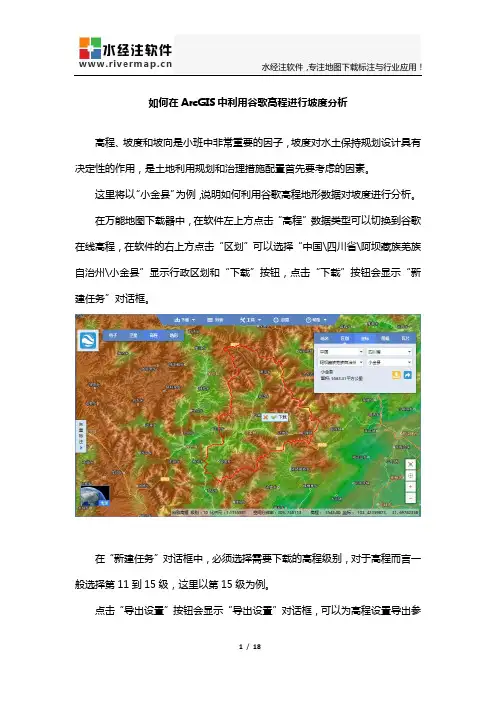

如何在ArcGIS中利用谷歌高程进行坡度分析高程、坡度和坡向是小班中非常重要的因子，坡度对水土保持规划设计具有决定性的作用，是土地利用规划和治理措施配置首先要考虑的因素。

这里将以“小金县”为例，说明如何利用谷歌高程地形数据对坡度进行分析。

在万能地图下载器中，在软件左上方点击“高程”数据类型可以切换到谷歌在线高程，在软件的右上方点击“区划”可以选择“中国\四川省\阿坝藏族羌族自治州\小金县”显示行政区划和“下载”按钮，点击“下载”按钮会显示“新建任务”对话框。

在“新建任务”对话框中，必须选择需要下载的高程级别，对于高程而言一般选择第11到15级，这里以第15级为例。

点击“导出设置”按钮会显示“导出设置”对话框，可以为高程设置导出参数。

在“导出设置”对话框中，选择坐标投影为“西安80高斯投影”，勾选“边界范围裁剪”选项并设置背景透明。

完成设置之后，点击“确定”完成导出参数设置。

新建任务后，会自动显示“下载列表”，在下载过程中或下载完成后，都可以查看任务的下载状态和下载结果。

下载完成之后，默认会自动打开下载结果，如下图所示。

启动ArcMap后，点击“添加数据”按钮，在显示的“添加数据”对话框中，点击“连接到文件夹”按钮，可以选择数据所在目录。

在“连接到文件夹”对话框中，选择“D:\SGDownload\小金县\小金县_大图\L15”文件夹，点击“确定”完成后会显示高程数据文件。

选择“小金县.tif”文件后，点击“添加”按钮即可打开高程文件。

小金县的高程文件在ArcMap中打开后，效果如下图所示。

要基于高程数据进行坡度分析，需要在ArcMap开启扩展模块，选择“自定义\扩展模块”菜单可以选择需要开启的扩展模块。

选择“3D Analyst”和“Spatial Analyst”模块，即可开启ArcGIS的3D 分析和空间分析功能。

点击“ArcToolbox”按钮，可以打开ArcGIS的GIS分析工具箱。

在“ArcToolbox”中，双击“3D Analyst 工具\栅格表面\坡度”菜单，会显示“坡度”对话框。

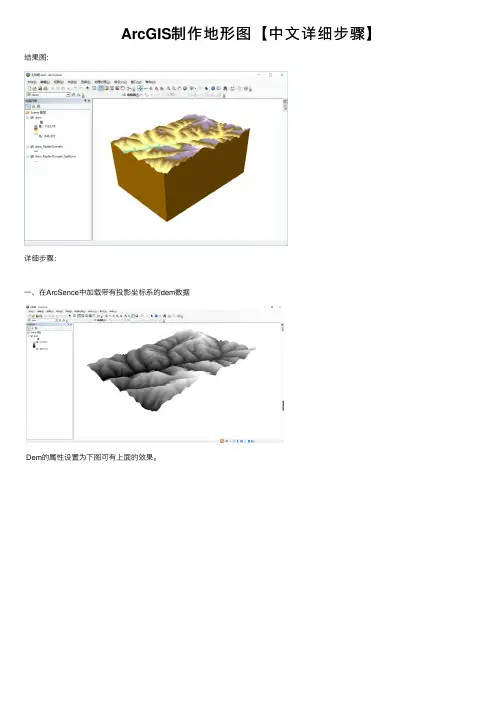

ArcGIS制作地形图【中⽂详细步骤】结果图:
详细步骤：
⼀、在ArcSence中加载带有投影坐标系的dem数据
Dem的属性设置为下图可有上⾯的效果。

⼆、提取栅格范围
找到⼯具【3D Analyst】【转换】【栅格范围】双击打开设置参数，路径我这⾥选择默认，注意输出类型选择“LINE”。

三、分割边界线
在【数据管理⼯具】【要素】【在折点处分割线】，双击打开设置如
四、添加字段Height
对刚刚⽣成的第⼆条线右键打开【属性表】：在【表选项】中选择【添加字段】。

右键新建的“Height”字段选择【计算⼏何】，选择“中点的Z坐标”，坐标为dem数据的投影坐标系。

点击确定得到结果。

五、⽣成地形⾯
对第⼆条线双击进⼊【属性】设置如图：
六、最后设置颜⾊，出图！！。

利用GoogleEarth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取GoogleEarth高程数据生成地形等高线代替实地测量地形。

提取GoogleEarth高程数据原理：GoogleEarth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用GoogleEarth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：GoogleEarth，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装GoogleEarth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

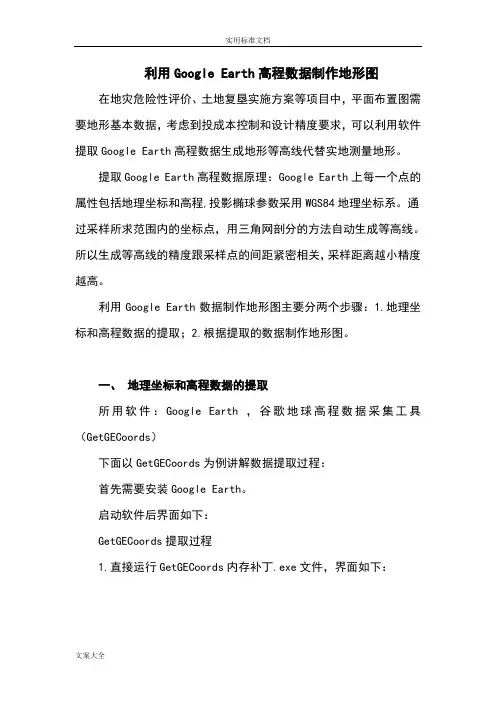

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷歌地球高程数据采集工具（GetGECoords）下面以GetGECoords为例讲解数据提取过程：首先需要安装Google Earth。

启动软件后界面如下：GetGECoords提取过程1.直接运行GetGECoords内存补丁.exe文件，界面如下：2.点击左边工具栏帮助关于输入任意注册码，完成注册。

3.点击左边工具栏设置输入所需点的中心纬度、中心经度和视场范围，确定后右边地图窗口自动搜索至该点点击下一步刷新，软件自动更新GE地图中心子午线和投影带中心子午线点击确定后，设置自动采样间距，刷新点击自动采集点。

3.采集完成后点击文件导出数据确定，保存数据文件。

二、根据提取的数据制作地形图所用软件：南方CCAS1．打开南方CCAS，选择绘图处理主菜单点击改变当前图形比例尺，在下边命令行输入成图比例尺，如1000,1:1000比例尺2. 展高程点，在绘图处理菜单下点击展高程点。

3.找到高程点展点文件的路径后，选中窗口中的展点文件，点击打开，然后输入高程注记的距离，如0.5后回车，展点完成，见图3、图4。

图34．用多线段把所有高程点范围圈住，见图5图55.打开等高线菜单，点击建立DTM菜单。

利用Google影像和SRTM数据制作地形图流程作者：周刚军一、影像获取及转换1．确定截图范围1．1根据提供的范围，在Google Earth中确定要截取范围的坐标数据，并记录成文件。

①在Google Earth菜单\选项中设置[小数/度数]②点工具条中添加地标复制经纬度坐标并保存以文件中，一般只需要记录截范围的左上角和右下角坐标即可。

1.2 KML，KMZ数据KML/KMZ数据可以直接导入到Google Earth中查看，在地图上采集范围左上和右下角坐标，并保存为文件。

1．3 范围数据转换和下载范围分幅对于过于大的截图范围，则应该进行分幅。

①在Google Earth中用添加路径工具画出范围边界，并转存为KML/KMZ 文件。

②用Global Mapper 打开KML/KMZ文件，选择正确的投影系统，并输出为DXF文件。

点工具进行投影参数设置，输入截图范围的中央子午线和其它参数。

关键是要输入正确的中央子午线数据,要分清是什么坐标系统,和投影方式及分带方式.可以从文件导入, 也可以利用已有的PRJ文件先加载,然后再进行修改点菜单\文件\输出矢量格式在输出格式中选DXF格式,在输出的选项中一般不\需要修改,直接输出即可.注意:输出时,DXF选项中的将显示注记为属性必须先中③用CAD打开DXF文件，对成图范围进行分幅处理，一般按10平方公分幅下载地图,较小的范围不需要分幅.分幅完成后,打散距形框,并保存为DXF文件.重复②的程序,导入DXF文件,投影文件相同.重复②的程序: 点菜单\文件\输出矢量格式在输出格式中选KML/KMZ格式,在输出的选项中一般不\需要修改,直接输出即可.④打开KML/KMZ文件,加载到Google Earth中,重复本章中1.1中②的程序,记录每幅范围的左上角和右下角坐标,保存数据准备截图.⑤⑥根据你选择的路径，图像文件会保存在文件夹中，除了TIFF文件以外还有两个同名的后缀为JGW和 PRJ格式的文件，这几个同名文件要放在一起才行。

ArcGIS问题：由高程点、等高线等矢量数据生成TIN、DEM 在ArcMap中新建一个地图文档
(1) 添加矢量数据：Elevpt_Clip、Elev_Clip、Boundary、Erhai（同时选中：在点击的同时按住Shift）
(2) 激活“3D Analyst”扩展模块（执行菜单命令[工具]>>[扩展]，在出现的对话框中选中3D分析模块），在工具栏空白区域点右键打开[3D分析] 工具栏
(3) 执行工具栏[3D分析]中的菜单命令[3D分析]>>[创建/修改TIN]>>[从要素生成TIN]；
(4) 在对话框[从要素生成TIN中]中定义每个图层的数据使用方式；
在[从要素生成TIN中]对话框中，在需要参与构造TIN的图层名称前的检查框上打上勾，指定每个图层中的一个字段作为高度源（Height Source），设定三角网特征输入（Input as）方式。

可以选定某一个值的字段作为属性信息（可以为None）。

在这里指定图层[Erhai] 的参数：[三角网作为：]指定为[硬替换] ，其它图层参数使用默认值即可。

(5) 确定生成文件的名称及其路径，生成新的图层tin，在TOC(内容列表)中关闭除[TIN]和[Erhai]之外的其它图层的显示，设置TIN的图层（符号）得到如下的效果。

(6) 执行工具栏[3D分析]中的命令[转换]>>[TIN转换到栅格]，指定相关参数：属性：[高程]，像素大小:[30]，输出栅格的位置和名称: [TinGrid]
确定后得到DEM数据：TinGrid, 其中，每个栅格单元表示30m×30m的区域
187********。

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

如何在ArcGIS中利用谷歌高程进行坡度分析水经注GIS 2017-09-18 11:05:01高程、坡度和坡向是小班中非常重要的因子，坡度对水土保持规划设计具有决定性的作用，是土地利用规划和治理措施配置首先要考虑的因素。

这里将以“小金县”为例，说明如何利用谷歌高程地形数据对坡度进行分析。

在万能地图下载器中，在软件左上方点击“高程”数据类型可以切换到谷歌在线高程，在软件的右上方点击“区划”可以选择“中国\四川省\阿坝藏族羌族自治州\小金县”显示行政区划和“下载”按钮，点击“下载”按钮会显示“新建任务”对话框。

在“新建任务”对话框中，必须选择需要下载的高程级别，对于高程而言一般选择第11到15级，这里以第15级为例。

点击“导出设置”按钮会显示“导出设置”对话框，可以为高程设置导出参数。

在“导出设置”对话框中，选择坐标投影为“西安80高斯投影”，勾选“边界范围裁剪”选项并设置背景透明。

完成设置之后，点击“确定”完成导出参数设置。

新建任务后，会自动显示“下载列表”，在下载过程中或下载完成后，都可以查看任务的下载状态和下载结果。

下载完成之后，默认会自动打开下载结果，如下图所示。

启动ArcMap后，点击“添加数据”按钮，在显示的“添加数据”对话框中，点击“连接到文件夹”按钮，可以选择数据所在目录。

在“连接到文件夹”对话框中，选择“D:\SGDownload\小金县\小金县_大图\L15”文件夹，点击“确定”完成后会显示高程数据文件。

选择“小金县.tif”文件后，点击“添加”按钮即可打开高程文件。

小金县的高程文件在ArcMap中打开后，效果如下图所示。

要基于高程数据进行坡度分析，需要在ArcMap开启扩展模块，选择“自定义\扩展模块”菜单可以选择需要开启的扩展模块。

选择“3D Analyst”和“Spatial Analyst”模块，即可开启ArcGIS的3D分析和空间分析功能。

点击“ArcToolbox”按钮，可以打开ArcGIS的GIS分析工具箱。

利用google_Earth自制地形图(Google在国内推出高清图以后，的确极大程度地方便了我们的生活，我们可以在上面肆无忌惮地查找任何感兴趣的地方，清晰的卫星图像足以使我们身临其境。

但是，不光如此，google earth除能提供详细的地理经纬度、三维立体图外，还提供有一项重要数据：海拨高程。

它的显示精度达到了1英尺(约0.3m)，要知道，目前普通的GPS导航器的高程定位精度只有2.5m，这样，我们就完全可以利用这些空间数据来自制地形图了。

地形图上的首要要素便是等高线，而等高线的正确与否主要取决于地性线(山脊线、山谷线)。

所以，绘制地形图的思想便是：沿山脊线或山谷线隔一定距离将每一个点的三维坐标量取下来，再经过适当地加密测点，然后通过CAD进行展点，最后用内插法绘制等高线。

但是，这样的获取方法对每个点都需要记录三个坐标，即B(地理纬度)、L(地理经度)、H(大地高)。

如此，不仅使获取的工作量很大，对以后的展点也是一个负担。

这时我们可以采用一个简化的方法：只记录大地高，而将经纬度取为默认(每次都以一个起始经度或纬度开始，等距取点)，这样便极大提高了取点速度。

关于经纬度的取点密度，传统地形图的规定一般为“图上距离每间隔3cm”，但传统地形图的每张图都要涉及到比例尺，而显示屏的出现则完全颠覆了它的概念。

对此，我认为：既然人眼在地图上所能分辨出的最小距离是0.1mm，而显示器的象点距离一般都为0.2xmm，那么可令显示器上每个象素为纸质地图上的0.1mm，这样就可以得到一个大概的比例尺，从而可以确定出取样点的间距了。

地形图比例尺与等高线的关系如下：对于要绘制一幅相当于2.5万分之一的地形图，即图上1cm相当于实地的250m，那么可按750m的间距取点。

地理纬度在赤道附近每秒约合实地30m(赤道周长40030km/1296000″)，在中纬度地区值不会相差很大，经度每秒亦可按30m取值。

例如每隔3″取值，在一个2′×2′的范围内(约13平方公里)，只需360个点，一个多小时就可以获取完毕。
