金刚石钻头的原理和结构金刚石钻头是一种广泛用于岩石钻探、矿物开采以及石油、天然气勘探等领域的工具。
它具有较高的硬度、很强的抗磨性能和较强的耐腐蚀能力,能够在高温、高压和复杂环境下工作。
金刚石钻头是以人工合成的金刚石作为切削工具的一种机械钻头。
金刚石钻头的主要原理是利用钻具在岩石中切削和击碎岩石产生孔眼。
金刚石钻头的结构由刀具和钻具两个主要部分组成。
首先,我们来看一看金刚石钻头的刀具部分。
金刚石钻头的刀具部分通常由金刚石刀具和钢制材料组成。
金刚石刀具通常由人工合成的金刚石微粉和金属粉末混合而成,经过高温高压处理形成固态金刚石。
金刚石是一种非常硬的材料,其硬度仅次于金属元素钨,能够有效地切削硬岩。
在钻具部分,金刚石钻头通常采用钢制的钻杆和连接器。
钻杆通常由镍铬合金钢制成,能够承受极高的压力和扭矩。
而连接器则用于连接钻杆和刀具部分,确保刀具可以旋转。
金刚石钻头的结构非常复杂,通常由多个组件组成。
其中,较为重要的组件包括钻杆、导向装置、喷嘴和刀具。
钻杆是连接刀具和钻机的零件,用于传递旋转力和推进力。
导向装置主要用来控制钻头在钻削过程中的方向。
喷嘴常常与金刚石刀具相连接,用来喷射冷却液,降低切削区域的温度。
刀具是金刚石钻头最重要的部分,通常由多个金刚石片组成。
这些金刚石片贴合在刀具上,形成切削边缘,用于切削和击碎岩石。
金刚石钻头的工作原理可以分为两个主要过程:切削和击碎。
在切削过程中,金刚石钻头通过刀具上的金刚石片切削岩石。
金刚石的硬度能够有效地切削硬岩。
在切削过程中,金刚石钻头需要施加足够的推进力和旋转力,使刀具旋转并向前推进。
同时,喷嘴喷射的冷却液可以冷却刀具和减少切削过程中的摩擦和热量。
而在击碎过程中,金刚石钻头利用撞击力将岩石击碎。
当金刚石钻头切削岩石时,金刚石片的表面可能会形成尖锐的碎屑。
当这些碎屑与钻孔壁摩擦时,会产生巨大的撞击力,将岩石击碎。
总而言之,金刚石钻头通过切削和击碎的方式向岩石中钻孔。
金刚石钻头+标准摘要:I.引言- 简要介绍金刚石钻头的概念和应用领域II.金刚石钻头的种类与特点- 按形状分类:圆钻头、方钻头、六边形钻头等- 按金刚石的镶嵌方式分类:整体金刚石钻头、复合金刚石钻头等- 各类金刚石钻头的适用范围和优缺点III.金刚石钻头的选择标准- 钻头材质:金刚石的含量、质量、类型等- 钻头形状和尺寸:与被加工材料和钻孔要求相适应- 钻头的加工精度:影响钻孔的精度和效率IV.金刚石钻头的使用与维护- 使用方法:合理选择钻头,正确安装和调试,控制切削参数等- 维护保养:清洁、检查、更换磨损部件等V.结论- 总结金刚石钻头在现代工业中的重要性及其发展趋势正文:金刚石钻头是一种以金刚石为切削刃的钻头,广泛应用于各类工业材料的高效加工。
金刚石钻头的种类繁多,不同的形状、结构和镶嵌方式适应不同的加工需求。
正确选择和使用金刚石钻头,对于提高加工效率、保证加工质量具有重要意义。
金刚石钻头主要有圆钻头、方钻头、六边形钻头等。
其中,圆钻头应用最为广泛,适用于大多数材料的高速钻孔。
方钻头和六边形钻头则适用于难加工材料和特殊场景。
此外,根据金刚石的镶嵌方式,金刚石钻头可分为整体金刚石钻头和复合金刚石钻头。
整体金刚石钻头结构简单、镶嵌牢靠,但更换成本较高;复合金刚石钻头则兼具高切削性能和较低的制造成本。
在选择金刚石钻头时,应综合考虑钻头材质、形状和尺寸、加工精度等因素。
钻头材质直接影响金刚石的含量、质量、类型等,从而影响钻孔效果。
钻头形状和尺寸要与被加工材料和钻孔要求相适应,以保证切削稳定、钻孔精度高。
钻头的加工精度也至关重要,直接关系到钻孔的精度和效率。
在使用金刚石钻头过程中,合理选择钻头、正确安装和调试、控制切削参数是提高加工效率的关键。
此外,还需定期对钻头进行维护保养,如清洁、检查、更换磨损部件等,以延长钻头使用寿命。
总之,金刚石钻头在现代工业中具有重要地位,其发展趋势将更加注重高效、环保和智能化。
地质钻探金刚石钻头结构参数
地质钻探金刚石钻头的结构参数包括以下几个方面:
1. 钻头体:金刚石钻头的制作要求严格,一般用中碳钢加工而成。
双管钻头的钻头体较长,一般为115mm,壁较薄,上端有内螺纹与扩孔器相连接。
单管钻头的钻头体较短,一般为75mm,壁较厚、上端车有外螺纹与扩孔器相连接。
2. 金刚石含量:含量是根据钻头结构、直径及所钻岩石性质而确定的。
钻头直径大,克取岩石面积大,则所需金刚石数量多;反之,则少些。
同径同结构钻头,钻进强研磨性地层时,金刚石含量应大些,以减少单粒金刚石负担,维持钻头较长工作时间。
钻进研磨性小的岩层,金刚石含量应小些,以利于出刃。
一般同径孕镶金刚石钻头的金刚石含量比同径表镶钻头稍多。
如需获取更具体的信息,建议咨询地质学专家或查阅相关文献资料。
pdc钻头工作原理
PDC钻头(聚晶金刚石钻头)是一种用于钻井穿越地层的工具。
它由金刚石颗粒和金属结合剂制成。
PDC钻头的工作原理如下:
1. 切削地层:PDC钻头的主要工作部分是刀翼。
刀翼上镶嵌有大量的金刚石颗粒。
当钻杆旋转时,刀翼会与地层接触并切削地层。
2. 破碎地层:金刚石颗粒具有非常高的硬度和耐磨性。
当刀翼与地层接触时,金刚石颗粒会磨擦和破碎地层,将地层断裂成小块。
3. 清除碎屑:钻井时,钻泥会通过钻杆注入到钻孔中。
在切削地层的过程中,钻泥会冲刷碎屑并把它们带上地面。
4. 冷却和润滑:钻头的钻杆内部和外部都有润滑液循环系统。
润滑液冷却钻头,防止过热,并减少钻头与地层的摩擦。
5. 控制钻向:钻头的设计和使用可以控制钻井的方向。
通过改变刀翼的角度和形状,可以调整钻头的钻向,使其按照预定的路径前进。
综上所述,PDC钻头通过切削、破碎、清除碎屑等方式,实现了穿越地层的目标。
它的高硬度和耐磨性使得PDC钻头具有更长的使用寿命和更高的效率,被广泛应用于石油勘探和钻井行业。

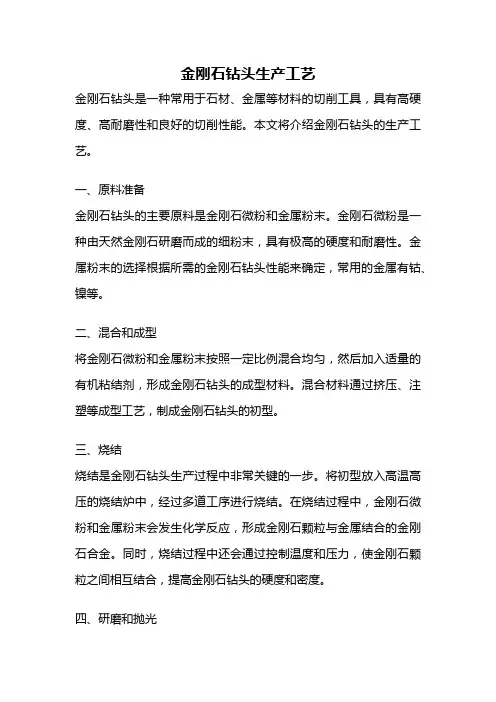

金刚石钻头生产工艺金刚石钻头是一种常用于石材、金属等材料的切削工具,具有高硬度、高耐磨性和良好的切削性能。
本文将介绍金刚石钻头的生产工艺。
一、原料准备金刚石钻头的主要原料是金刚石微粉和金属粉末。
金刚石微粉是一种由天然金刚石研磨而成的细粉末,具有极高的硬度和耐磨性。
金属粉末的选择根据所需的金刚石钻头性能来确定,常用的金属有钴、镍等。
二、混合和成型将金刚石微粉和金属粉末按照一定比例混合均匀,然后加入适量的有机粘结剂,形成金刚石钻头的成型材料。
混合材料通过挤压、注塑等成型工艺,制成金刚石钻头的初型。
三、烧结烧结是金刚石钻头生产过程中非常关键的一步。
将初型放入高温高压的烧结炉中,经过多道工序进行烧结。
在烧结过程中,金刚石微粉和金属粉末会发生化学反应,形成金刚石颗粒与金属结合的金刚石合金。
同时,烧结过程中还会通过控制温度和压力,使金刚石颗粒之间相互结合,提高金刚石钻头的硬度和密度。
四、研磨和抛光经过烧结的金刚石钻头还需要进行研磨和抛光处理,以提高其表面光洁度和切削性能。
研磨和抛光过程中使用不同颗粒大小的砂轮,逐渐将金刚石钻头的表面磨平,并使其表面达到所需的光洁度。
五、检测和包装经过研磨和抛光处理的金刚石钻头需要进行质量检测。
常用的检测方法有显微镜观察、硬度测试等。
通过检测,确保金刚石钻头的质量符合要求。
最后,将合格的金刚石钻头进行包装,以便存储和运输。
六、应用领域金刚石钻头广泛应用于石材、金属、陶瓷等领域。
在石材加工中,金刚石钻头可以用于切割、钻孔等操作,具有高效、精确的特点。
在金属加工中,金刚石钻头可以用于钻孔、铣削等工艺,能够提高加工效率和加工质量。
在陶瓷加工中,金刚石钻头可以用于加工陶瓷材料,具有较长的使用寿命和较高的加工精度。
七、发展趋势随着科技的进步,金刚石钻头的生产工艺也在不断改进。
目前,一些先进的生产工艺已经应用于金刚石钻头的生产,如化学气相沉积、高温高压合成等。
这些新工艺可以提高金刚石钻头的质量和性能,并且能够生产出更复杂、更精密的金刚石钻头。
第一章金刚石钻头基本知识第一节概述金刚石钻头的发展历史金刚石钻头是不同于牙轮钻头的另一类钻井破岩工具,其使用可以追溯到19世纪60年代。
最初人们以天然金刚石为切削元件制作打炮眼和挖掘隧道的工具,后来出现了用于石油钻井的钢体鱼尾式天然金刚石全面钻进钻头和取心钻头。
早期的金刚石钻头是将天然金刚石冷镶在低碳钢上的。
由于天然金刚石来源有限,价格昂贵,加之本身尺寸、性能方面的原因以及当时落后的制造工艺,大大限制了金刚石钻头在石油钻井工业中的应用。
随着粉末冶金技术的发展,出现了采用烧结碳化钨作为钻头体的胎体式金刚石钻头。
这种技术的出现使金刚石钻头的制造水平大大提高。
胎体式金刚石钻头具有耐冲蚀、耐磨损的特点,具有良好的使用性能,其制造工艺也不复杂,因此一经出现就迅速推广开来。
人造聚晶金刚石的研制成功,对金刚石钻头技术的发展起了巨大的推动作用。
人造聚晶金刚石复合片钻头(PDC钻头)的出现一度被称为20世纪80年代钻井工业技术的一大突破,这种新技术对石油钻井业的发展产生了巨大的影响。
现场使用证明,软到中等硬度地层钻井用PDC钻头具有机械钻速高、进尺多、寿命长、工作平稳、井下事故少、井身质量好等优点,并能与井下动力钻具配合用于高速钻井。
合理使用金刚石钻头可以大大缩短建井周期,降低钻井成本,提高钻井经济效益。
金刚石钻头的发展前景经过近二十多年的发展,金刚石钻头已经成为继牙轮钻头之后的又一重要破岩工具。
时至今日,PDC钻头在石油钻头市场所占的份额越来越大,几乎每年以30%的速度侵吞牙轮钻头市场。
随着新的设计理论、设计方法和材料等技术的发展,PDC钻头的适用范围也在不断扩展,以前被认为不适用于PDC钻头的地层现在也广泛使用,比如我国中原油田的文留区块的沙二至沙三地层由于地质情况复杂、夹层多,可钻性差,以前一直被认为是PDC钻头的禁区,在这里钻的井除了取心之外用的都是牙轮钻头。
可是从2000年开始,PDC钻头在这个区块的使用量逐渐增多,效果也很好,而2001年底我公司的一只8 1/2 BK542-4型PDC钻头更在该区块的文-133井创下了1600米(东营组)入井,打到3390米(沙三上)完井,纯钻时间小时,进尺1790米,平均机械钻速米的好指标。
金刚石钻头分类及使用金刚石钻头是一种非常有用的工具,可以用于各种不同类型的材料的加工和处理,包括硬质材料。
由于金刚石十分坚硬,并且能够耐受高温和压力,因此它是一种非常强大和有用的钻头。
在这篇文章中,我们将探讨金刚石钻头的分类和使用。
1. 金刚石钻头的分类金刚石钻头有很多不同的类型,每种类型都适用于不同材料和任务。
以下是一些常见的金刚石钻头类型:(1) 金刚石中空钻头这种钻头的中心部分是空心的,可以用于钻孔和泥浆循环。
它适用于钻探石油、天然气和纯净水等领域。
(2) 钎头式金刚石钻头这种钻头看起来像一把锤子,其结构是由零件组成的。
钻头的外层是钻石,内部支撑杆和水的循环系统。
这种钻头适用于地下勘探和巨型土建项目。
(3) 金刚石螺丝钻头这种钻头是由许多钻石和钻头组成的,并且有一个螺旋形的切割方式。
它可以钻遍许多不同种类的岩石,包括花岗岩和大理石。
(4) 手持式金刚石钻头这种钻头通常是用手持钻机或钻头座等电动工具进行使用。
它可以用于一些个人DIY工作,例如在家里进行墙上插钩等。
2. 金刚石钻头的使用接下来,我们将为您介绍金刚石钻头的使用方法。
首先,你需要了解材料的类型和密度。
钻头的不同类型适用于不同的材料,具有不同的使用范围。
在使用金刚石钻头时,需要特别注意钻头是否适用于你要钻的材料。
其次,钻头的切割速度应该通过调整钻机的速度来控制。
太低的速度会使钻头失去作用,太高的速度则会导致加工过程中出现不必要的摩擦和磨损。
再次,钻头应该在有冷却水的情况下使用。
金刚石钻头适合进行湿式切割,因此需要足够的冷却水进行冷却。
如果没有足够的水来冷却金刚石切削表面,钻头表面的金刚石可能会因过热而脱落。
最后,在使用过程中需要注意安全问题。
钻机应该放在一个平稳的表面上,操作时注意穿工作手套和护目镜等防护装备,以免被分离的金刚石颗粒损伤眼睛和手部。
总之,金刚石钻头是一种很实用的工具,可以用于将不同类型的材料加工和处理。
在使用时,需要认真了解钻头的类型和使用方法,严格按照要求使用。
金刚石钻头的工作原理金刚石钻头,听起来很高大上吧?其实它的工作原理简单得让人惊讶!金刚石就是我们耳熟能详的那种超级坚硬的材料,感觉像是“石中之王”。
它能切割的东西可多了,什么混凝土、石材、甚至是金属,都能在它面前乖乖让路。
你可以想象一下,那些硬得像铁的东西,被金刚石钻头一钻,就像切黄油一样轻松,简直就是工地上的“超级英雄”啊。
它是怎么做到的呢?金刚石钻头其实就像一个小“刀子”,不过它的“刀刃”可是由超多小金刚石颗粒组成的。
这些颗粒就像是聚集在一起的战士,齐心协力地攻击那个硬得让人无奈的表面。
每当钻头旋转的时候,这些金刚石颗粒就开始发力,逐渐“咬”进材料里面,形成一个一个小孔,像是在给它“开个玩笑”。
金刚石的硬度让它几乎没有敌手,别的材料根本没法与之抗衡。
真是太牛了!大家可能会问,金刚石钻头的旋转速度有多快?嘿,速度那是飞快的!一般来说,转速可以达到几千转每分钟,想想看,感觉就像是一辆赛车在赛道上飞驰。
这样的速度让钻头在材料上“划过”的时候,产生的摩擦力也特别大,所以它的工作效率高得让人咂舌。
这种效率可不是白来的,背后可是经过无数工程师们的研究和努力,他们可是把各种技术都搬上来了,真是让人佩服得五体投地。
不过,金刚石钻头虽然强悍,但也不是无敌的哦。
它在使用的时候,也得考虑到温度的影响。
钻头旋转的时候,摩擦会产生热量,如果温度过高,可能会导致金刚石颗粒脱落,影响钻头的寿命。
就像是一个马拉松选手,如果不注意补水,跑久了就会累瘫。
所以,使用的时候,工人们常常会在钻孔的同时,加点水来冷却,这样就能延长钻头的使用寿命。
巧妙吧?再说说金刚石钻头的应用场景,简直是无处不在!建筑工地上,修路的地方,甚至在一些精密的科研实验室,金刚石钻头都能派上用场。
比如,进行混凝土切割的时候,金刚石钻头就像一个得力助手,帮助工人快速完成任务,省时又省力。
还有在地质勘探中,钻头可以深入地底,带回地层的样本,帮助科学家们研究地球的秘密,真是让人感觉科技的力量无处不在。
金刚石做钻头打一成语不过,微博也有不少英格玛在内蒙古大草原的演出照,一下子觉得当年唱吉祥三宝的英格玛又回来了~据说,这个是英格玛的男朊友!【谜题】:金刚石做钻头打一成语【成语】:无坚不摧【故事】:梁山泊好汉鲁智深因救卖唱父女而拳打镇关西命案,被迫削发为僧,他到大相国寺去管理被地痞流氓霸占的菜园。
这帮不三不四的人想方设法给鲁智深一个下马威,逼他离开,正设计围攻他,没想到鲁智深把他们全打入粪坑里求饶。
明代起有大量关于月饼的记载,这时的月饼已是圆形,而且只在中秋节吃,是明代起民间盛行的中秋节祭月时的主要供品。
《帝京景物略》曰:“八月十五祭月,其祭果饼必圆。
”“家设月光位于月所出方,向月而拜,则焚月光纸,撤所供,散之家人必遍。
月饼月果,戚属馈相报,饼有径二尺者。
【拼音】:wú jiān bù cuī【解释】:形容力量非常强大,没有什么坚固的东西不能摧毁。
学习和钻研,要注意两个不连良,一个是“营养不良”,没有一定的文史基础,没有科学理论上的准备,没有第一手资料的收集,搞出来的东西,不是面黄肌瘦,就是畸形发展;二是“消化不良”,对于书本知识,无论古人今人或某个权威的学说,要深入钻研,过细咀嚼,独立思考,切忌囫囵吞枣,人云亦云,随波逐流,粗枝大叶,浅尝辄止。
——马寅初(现代学者、教育家)转引自1981年6月22日《北京晚报》【出处】:《旧唐书·孔巢文传》:“(田)悦酒酣,自其骑之艺,拳勇之略,因曰:‘若蒙见用,无坚不摧。
’”【举例造句】:其神勇艰苦的精神,充分显示了共产主义运动顽强的生命力,表现了共产党领导的军队无坚不摧的战斗力量。
★刘伯承《回顾长征》【近义词】:战无不胜、所向无敌【反义词】:不堪一击最早的“宫商角徵羽”的名称见于距今2600余年的春秋时期,在《管子·地员篇》中,有采用数学运算方法获得“宫、商、角、徵、羽”五个音的科学办法,这就是中国音乐史上著名的“三分损益法”。
天然金刚石钻头的工作原理天然金刚石钻头是一种用于钻探地下岩石和矿石的工具,其工作原理是利用金刚石的硬度和耐磨性。
下面将详细介绍天然金刚石钻头的工作原理。
首先,让我们了解一下金刚石的特性。
金刚石是一种天然的碳晶体,由于其晶格结构的完整性和化学键的稳定性,金刚石具有非常高的硬度和耐磨性。
金刚石的硬度是其他任何物质所无法比拟的,它在莫氏硬度量表中的评定为10级。
另外,金刚石的热导率也非常高,可以将热量迅速传导出去,从而减少钻头受热损伤的概率。
天然金刚石钻头的工作原理主要包括以下几个方面:1. 钻头结构:天然金刚石钻头通常由金刚石刀具和钻杆组成。
金刚石刀具上嵌有许多金刚石颗粒,接触到岩石表面时,金刚石颗粒会快速旋转和摩擦,从而破碎和磨损岩石。
2. 钻杆传递动力:钻杆是将动力从钻机传递到钻头的工具。
通常,钻机通过转子的旋转运动产生动力,并通过钻杆将动力传递到钻头。
因此,钻杆需要具有足够的强度和刚度,以抵抗旋转时的扭转力和钻孔时的抵抗力。
3. 钻头运动:当钻机启动时,钻头开始旋转并向下推进。
金刚石刀具上的金刚石颗粒会与岩石表面发生摩擦和冲击,从而破碎岩石。
破碎的岩石粉末通过钻头中的冷却液冲刷出来,以防止堵塞和降低钻头的温度。
4. 冷却系统:钻探过程中,由于金刚石刀具的摩擦会产生大量的热量,如果不及时降温,金刚石颗粒可能会因过热而失去硬度和断裂。
因此,天然金刚石钻头通常配备有冷却系统,通过喷射冷却液冷却金刚石刀具和岩石表面,防止过热。
5. 排渣系统:在钻探过程中,岩石的破碎物会形成岩屑,如果不及时排除,可能会阻碍钻探的进行。
因此,天然金刚石钻头通常具有排渣系统,通过冷却液的流动和钻孔中产生的旋转力,将岩屑冲刷出孔口。
总的来说,天然金刚石钻头是通过让金刚石颗粒与岩石表面摩擦和冲击,从而破碎和磨损岩石,并通过钻杆传递动力、冷却系统降温和排渣系统排除岩屑来完成钻探作业。
其工作原理基于金刚石的硬度、耐磨性和热导率这些特性,以及钻杆的结构设计和冷却排渣系统的功能。
金刚石钻头金刚石钻头特点介绍:1钻探本钱比较低,因此得到越来越广泛的应用。
2施工劳动强度比较轻;3钻孔质量好;4钻头效率高;5主要用于钻头硬岩和坚硬岩石,也可钻头软—中硬岩石金刚石钻头使用须知一.金刚石钻头钻前准备1、检查上一只金刚石钻头是否存在有钻头体损坏,掉齿等,确定井底清洁,无落物。
2、小心搬运金刚石钻头,将金刚石钻头放置在橡胶垫或木板上。
禁止把金刚石钻头直接放置在铁板上。
3、检查金刚石钻头切削齿是否有损伤,shenhua20金刚石钻头内是否有异物,喷嘴孔内是否有O型密封圈,根据需要安装喷嘴。
二.金刚石钻头上扣1、清理金刚石钻头公扣或母扣并涂抹丝扣油。
2、将卸扣器卡在金刚石钻头上,山东中煤放下钻柱使之与公扣或母扣接触上扣。
3、把金刚石钻头和卸扣器一起放入转盘补心,然后按照推荐上扣扭矩值旋紧丝扣。
三.下钻1、下放金刚石钻头要慢,通过转盘,防喷器,套管悬挂器尤其要缓慢,以保护好切削齿。
2、注意上次起钻时出现的遇阻井段,下钻过程中遇到缩径和狗腿时应使钻头缓慢通过。
3、距井底约1根单根时开始以50~60rpm的钻速旋转并开泵一额定排量冲洗井底。
4、注意观察指重表和扭矩使金刚石钻头平稳接触井底。
四.金刚石钻头划眼1、不推荐使用金刚石钻头进行井段划眼。
2、如必须进行划眼时,应以额定排量,缓慢低扭矩划眼。
五.金刚石钻头造型1、保持额定排量,下放金刚石钻头至井底。
2、采用缓慢钻进至少1m,以建立井底模型。
3、以每次10kN的增加量将钻压增至正常钻进,严禁加压过猛,造成金刚石钻头的先期破坏。
4、保持钻压恒定调整钻速以便获得钻进参数组合。
六.金刚石钻头正常钻进1、在遇到研磨性强或硬砂泥岩时,降低钻速以延长金刚石钻头寿命。
2、遇到地层变化或夹层时调整钻速和金刚石钻头以保持较好的钻井效能。
3、每次接单根注意以下几点:3.1 恢复泵冲数并检查立管压力。
3.2 在金刚石钻头接触井底前开泵,以50~60rpm的钻速缓慢下放金刚石钻头至井底。
