1 试样制备
1.1试样制备
1.1.1本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。
1.1.2根据力学性质试验项目要求，原状土样同一组试样间密度的允许差值为0.03g/cm3；扰动土样同一组试样的密度与要求的密度之差不得大于±
0.01g/cm3，一组试样的含水率与要求的含水率之差不得大于±1%。
1.1.3试样制备所需的主要仪器设备，应符合下列规定：
1细筛：孔径0.5mm、2mm。
2洗筛：孔径0.075mm。
3台秤和天平：称量10kg，最小分度值5g；称量5000g，最小分度值1g；称量1000g，最小分度值0.5g；称量500g，最小分度值0.1g；称量200g，最小分度值0.01g。
4环刀：不锈钢材料制成，内径61.8mm和79.8mm，高20mm。
5击样器。
6压样器。
7其他：包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。
1.1.4原状上试样制备，应按下列步骤进行：
1将土样筒按标明的上下方向放置，剥去蜡封和胶带，开启土样筒取出土样。检查土样结构，当确定土样已受扰动或取土质量不符合规定时，
不应制备力学性质试验的试样。
2根据试验要求用环刀切取试样时，应在环刀内壁涂一薄层凡上林，刃口向下放在土样上，将环刀垂直下压，并用切主刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝据或切土刀整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量。
3从余土中取代表性试样测定含水率、界限含水率等项试验的取样。
4切削试样时，应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述，对低塑性和高灵敏度的软土，制样时不得扰动。
1.1.5扰动土试样的备样，应按下列步骤进行：
1将土样从土样筒或包装袋中取出，对土样的颜色、气味、夹杂物和土类及均匀程度进行描述，并将土样切成碎块，拌和均匀，取代表性土样测定含水率。
2对均质和含有机质的土样，宜采用天然含水率状态下代表性土样，供颗粒分析、界限含水率试验。对非均质土应根据试验项目取足够数量的土样，置于通风处凉干至可碾散为止。对砂土和进行比重试验的土样宜在105～110°C温度下烘干，对有机质含量超过5%的土、含石膏和硫酸盐的土，应在65～70°C温度下烘干。
3将风干或烘干的土样放在橡皮板上用木碾碾散，对不含砂和砾的土样，可用碎土器碾散（碎土器不得将土粒破碎）。
4对分散后的粗粒土和细粒土，应按要求过筛。对含细粒土的砾质土，
土工试验方法标准
共27页第3页
颁布日期：2015年3月20日
应先用水浸泡并充分搅拌，使粗细颗粒分离后按不同试验项目的要求进行过筛。
1.1.6扰动上试样的制样，应按下列步骤进行：
1试样的数量视试验项目而定，应有备用试样1～2个。
2将碾散的风干土样通过孔径2mm或5mm的筛，取筛下足够试验用的土样，充分拌匀，测定风干含水率，装入保湿缸或塑料袋内备用。
3根据试验所需的土量与含水率，制备试样所需的加水量应按下式计算：
4称取过筛的风干土样平铺于搪瓷盘内，将水均匀喷洒于土样上，充分拌匀后装入盛土容器内盖紧，润湿一昼夜，砂土的润湿时间可酌减。
5测定润湿土样不同位置处的含水率，不应少于两点，含水率差值应符合本标准第1.1.2条的规定。
6根据环刀容积及所需的干密度，制样所需的湿土量应按下式计算：
7扰动土制样可采用击样法和压样法。
1）击样法：将根据环刀容积和要求干密度所需质量的湿土倒入装有环
刀的击样器内，击实到所需密度。
2）压样法：将根据环刀容积和要求干密度所需质量的湿土倒入装有环刀的压样器内，以静压力通过活塞将土样压紧到所需密度。
8取出带有试样的环刀，称环刀和试样总质量，对不需要饱和，且不立即进行试验的试样，应存放在保湿器内备用。
2 含水率试验
2.0.1本试验方法适用于粗粒土、细粒土、有机质土和冻土。
2.0.2本试验所用的主要仪器设备，应符合下列规定：
1电热烘箱：应能控制温度为105～110°C。
2天平：称量200g，最小分度值0.01g；称量1000g，最小分度值0.1g。
2.0.3含水率试验，应按下列步骤进行：
1取具有代表性试样15～30g或用环刀中的试样，有机质土、砂类土和整体状构造冻土为50g，放人称量盒内，盖上盒盖，称盒加湿土质量，准确至0.01g。
2打开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘至恒量。烘干时间对粘土、粉上不得少于8h，对砂土不得少于6h，对含有机质超过干土质量5%的土，应将温度控制在65～70°C的恒温下烘至恒量。
3将称量盒从烘箱中取出，盖上盒盖，放入干燥容器内冷却至室温，称盒加干土质量，准确至0.01g。
土工试验方法标准
共27页第5页
颁布日期：2015年3月20日
2.0.4试样的含水率，应按下式计算，准确至0.1%。
2.0.5对层状和网状构造的冻土含水率试验应按下列步骤进行：
用四分法切取200～500g试样（视冻土结构均匀程度而定，结构均匀少取，反之多取）放入搪瓷盘中，称盘和试样质量，准确至0.1g。
待冻土试样融化后，调成均匀糊状（土太湿时，多余的水分让其自然蒸发或用吸球吸出，但不得将土粒带出；土太干时，可适当加水），称土糊和盘质量，准确至0.1g。从糊状土中取样测定含水率。
2.0.6层状和网状冻土的含水率，应按下式计算，准确至0.1%。
2.0.7本试验必须对两个试样进行平行测定，测定的差值：当含水率小于40%时为1%；当含水率等于、大于40%时为2%，对层状和网状构造的冻土不大于3%。取两个测值的平均值，以百分数表示。
2.0.8 试验记录参考格式
含水率试验记录
JTGE—⼟⼯检测作业指导书⼟⼯检测作业指导书⽬录
1.适⽤范围、检测项⽬、技术标准
适⽤范围
检测项⽬
技术指标
2.检测仪器及环境要求
检测仪器
环境要求
3．取样⽅法、取样数量、频率以及注意事项取样⽅法
取样数量、频率
注意事项
4.⼟⼯分项操作步骤
含⽔率试验（烘⼲法）
含⽔率试验（酒精燃烧法）
密度试验（环⼑法）
颗粒分析试验（密度计法）
颗粒分析试验（筛分法）
液塑限试验（液塑限联合测定法）击实试验
室内承载⽐(CBR)试验
5原始记录处理⽅法
6.异常现象及意外情况处理办法
⼟⼯检测作业指导书
1.适⽤范围、检测项⽬、技术标准适⽤范围
本细则适⽤对⼯程⽤⼟进⾏检测。检测项⽬
含⽔率
密度
颗粒分析
液限
塑限
击实
承载⽐（CBR）
技术标准
JTG E40—2007 公路⼟⼯试验规程
T0103－1993（JTG E40－2007）⼟⼯含⽔率试验（烘⼲法）
T0104－1993（JTG E40－2007）⼟⼯含⽔率试验（酒精燃烧法）
T0107－1993（JTG E40－2007）⼟⼯密度试验（环⼑法）
T0115－1993（JTG E40－2007）⼟⼯颗粒分析试验（筛分法）
T0116－2007（JTG E40－2007）⼟⼯颗粒分析试验（密度计法）
T0118－2007（JTG E40－2007）⼟⼯界限含⽔率试验（液塑限联合测定法）T0131－2007（JTG E40－2007）⼟⼯击实试验
T0134－1993 承载⽐（CBR）试验
GB/T8170—2008 数值修约规则与极限数值的表⽰和判定
2.仪器仪器及环境要求
仪器设备
2.1.1含⽔率
（交通部《公路工程土工试验规程》JTG E40-2007）
1含水率试验
（适用于粗粒土、细粒土和、有机质土和冻土。）
1.1主要仪器设备
1.2烘箱—应能控制温度在（105～110）℃的范围内；
1.3天平—称量200g，感量0.01g；称量1000g，感量0.1g；
1.4试验步骤
1)取具有代表性试样 ,细粒土15 - 30g,砂类土、有机质土为50g,砂砾石为1- 2kg,放人称量盒内,立即盖好盒盖,称质量。称量时,可在天平一端放上与该称量盒等质量的砝码,移动天平游码,平衡后称量结果减去称量盒质量即为湿土质量。
2)揭开盒盖,将试样和盒放人烘箱内,在温度105 - 110℃恒温下烘干。烘干时间对细粒土不得少于8h,对砂类土不得少于6h。对含有机质超过5%的土或含石膏的土,应将温度控制在60- 70℃的恒温下，干燥12-15h为好。
3）将烘干后的试样和盒取出,放入干燥器内冷却(-般只需0.5~ 1h即可)冷却亏盖好盒盖,称质量,准确至0.01g。
1.5结果整理
按下式计算含水率
1.6精密度与允许误差
应进行两次平行测定，两次测定的差值，允许平行差值应符合下表：
2密度试验（环刀法）
1、目的、范围
本方法适用于细粒土
2、试验仪器设备
2.1环刀：内径6-8cm，高2-5.4cm,壁厚1.5-2.2mm；
2.2天平：感量0.1g。
2.3其他：修土刀、钢丝锯、凡士林等
3、操作步骤;
3.1按工程需要取原状土或制备所需状态的扰动土样,整平两端,环刀内壁涂--薄层凡士林,刀口向下放在土样上。
3.2用修土刀或钢丝锯将土样.上部削成略大于环刀直径的土柱,然后将环刀垂直下压,边压边削,至土样伸出环刀上部为止。削去两端余土,使土样与环刀口面齐平,并用剩余土样测定含水率。
第一章试样制备
1.1.1本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。
1.1.2 根据力学性质试验项目要求，原状土样同一组试样间密度的允许差值为0.03g/cm3；扰动土样同一组试样的密度与要求的密度之差不得大于±0.01 g/cm3；一组试样的含水率与要求的含水率之差不得大于±1%。
1.1.3试样制备需的主要仪器设备，应符合下列规定：
1 细筛：孔径0.5mm，2mm。
2 洗筛：孔径0.075mm。
3 台秤和天平：称量500g，最小分度值0.1g；称量200g，最小分度值0.01g。
4 环刀：不锈钢材料制成，内径61.8mm和79.8mm，高20mm；内径61.8mm，高40mm。
5 其他：包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。
1.1.4 原状土试样制备，应按下列步骤进行：
1 将土样筒按标明的上下方向放置，剥去蜡封和胶带，开启土样取出土样。检查土样结构，当确定土样已受扰动或取土质量不符合规定时，不应制备力学性质试验的试样。
2 根据试验要求用环刀切取试样时，应在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，秤环刀和土的总质量。
3 从余土中取代表性试样测定含水率，比重、颗粒分析、界限含水率等项试验的取样，应按本标准第1.1.5条2款步骤的规定进行。
4 切削试样时，应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述，对低塑性和高灵敏度的软土、制样时不得扰动。

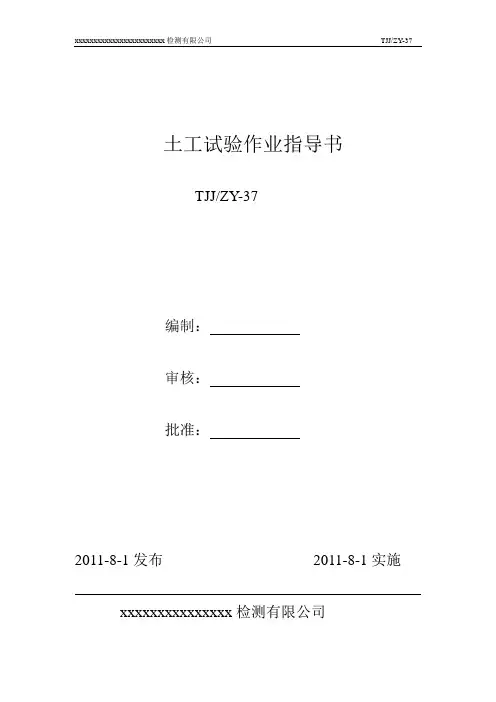

土工试验作业指导书
文件编号：
控制状态：
发放编号：
生效日期：年月日
土工试验作业指导书
一、目的
规范试验检验人员试验操作，保证试验过程的科学、正规、规范，确保试验结果客观、公正、公平。
二、范围
适用于本项目对所有路基工程用填料的试验检验。
三、条件
1、人员条件
所有试验人员均应经过专业技能培训，持证上岗作业，取得交通部质监总站颁发的公路工程试验检测工程师证书或省级公路质监站颁发的公路工程试验检
测员/助理试验检测师证书，并在母体试验机构完成备案的人员。熟悉本岗位试验操作规程、标准；熟练掌握本岗位试验操作的技能。
2、设备条件
所有试验使用过程中使用的试验设备、工具均性能完好，已经国家权威机构检定（校准或测试须经确认）合格，标识清楚，且在合法有效的计量周期范围内。
3、环境条件
土的试验检测环境对室内温度、湿度无特别要求。
四、质量标准
1、试验准备
1）、检查样品的数量及封装是否能满足所检测参数及指标的要求；
2）、样品检测前应该过2mm筛（或0.5mm或5mm筛）筛除其中的超粒径颗粒；具体应根据试验项目不同，选择不同尺寸的筛。
3）、烘干后的样品检测前应在干燥器中冷却至常温；
4）、检查仪器设备是否处于良好性能状态，开机通电，检查运转是否正常，数字显示部分是否正常等。
2、试验方法及精度
3、试验检验过程
试验过程中，应有两人同时相互配合进行，分工协作；一人为主检员，一人为协助人员；主检员负责主要操作作业，一个辅助复查并负责记录数据；主检人员称量完后，辅助人员应复查读数并在试验记录表上记录。试验操作流程见第七部分作业程序。

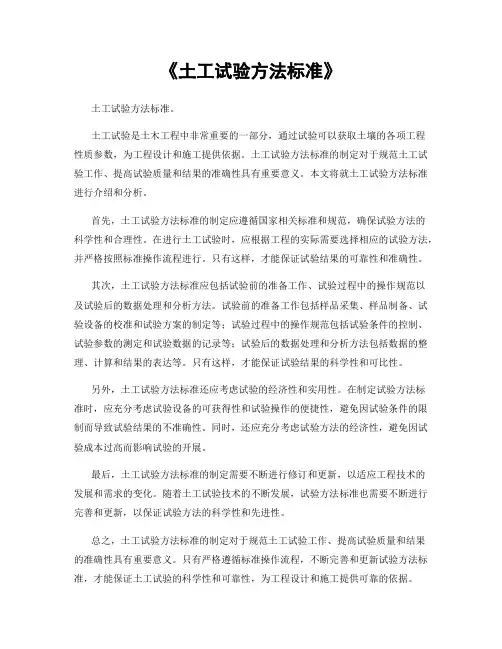

土工试验方法标准
土工试验是土力学领域中的一项重要工作，用于研究土壤的力学
性质和工程行为。为了保证试验结果的准确性和可比性，需要按照一
定的试验方法标准进行操作。本文将介绍常用的土工试验方法标准，
并对试验步骤进行详细解读。
一、标贯试验方法标准
标贯试验是土工工程中常用的土壤勘察方法之一，用于获取土壤的物
理性质和工程性质信息。常用的标贯试验方法标准包括GB/T 50329-2012《建筑工程岩土勘察规范》和GB/T 50123-2019《岩土工程试验方法规程》等。标贯试验主要包括设置测点、钻进、标贯击数记录等步骤。
二、剪切试验方法标准
剪切试验是研究土壤抗剪强度和变形特性的重要方法之一。常用的剪
切试验方法标准包括GB/T 50123-2019《岩土工程试验方法规程》和
GB/T 16720-2012《岩土工程室内试验方法规程》等。剪切试验主要包
括土壤取样、土壤样品制备、应力加载和荷载记录等步骤。
三、压实试验方法标准
压实试验用于研究土壤在不同压力下的变形和强度特性。常用的压实
试验方法标准包括GB/T 50123-2019《岩土工程试验方法规程》和
GB/T 50102-2014《土工试验方法规程》等。压实试验主要包括土壤样
品采集、样品制备、压实装置设置和加载、压实记录等步骤。
四、抗剪试验方法标准
抗剪试验用于研究土壤的抗剪强度和变形特性。常用的抗剪试验方法
标准包括GB/T 50123-2019《岩土工程试验方法规程》和GB/T 50123-2020《土壤工程室内试验方法规程》等。抗剪试验主要包括样品制备、围压设定、剪切加载和荷载记录等步骤。
作业指导书（⼟⼯类）精讲
⽬录
1、界限含⽔量试验---------------------------------------------P2~P4
2、击实试验-----------------------------------------------------P5~P13
3、含⼟粗集料筛分试验------------------------------------P14~P24
界限含⽔量试验
⼀、试验依据规程
JTJ051—93《公路⼟⼯试验规程》中的T0118—93项，液限塑限联合测定法。
⼆、试验⽬的及适⽤范围
本试验的⽬的是联合测定⼟的液限和塑限，为划分⼟类、计算天然稠度、塑性指数，供公路设计和施⼯使⽤。本试验适⽤于粒径不⼤于
0.5mm，有机质含量不⼤于试样总质量5%的⼟。
三、仪器设备
1.TYS—2型电脑⼟壤液塑限联合测定仪；锥与连杆重：100±0.1g 及76±0.1g两种；锥⾓为30°±2°；读数显⽰形式为四位液晶数显。
2.盛⼟杯：直径5cm，深度4～5cm。
3.天平：称量200g，感量0.01g。
4.其它：筛（孔径0.5mm）、调⼟⼑、调⼟⽫、称量盒、研钵（附带橡⽪头的研杵或橡⽪板、⽊棒）、⼲燥器、吸管、凡⼠林等。
四、试验步骤
1.取有代表性的天然含⽔量或风⼲⼟样进⾏试验。如⼟中含⼤于0.5mm的⼟粒或杂物时，应将风⼲⼟样⽤带橡⽪头的研杵研碎或⽤⽊棒在橡⽪板上压碎，过0.5mm的筛。
取0.5mm筛下的代表性⼟样200g，分开放⼊三个盛⼟⽫中，加⼊不同数量的蒸馏⽔，⼟样的含⽔量分别控制在液限（a点）、略⼤于塑限（c 点）和⼆者的中间状态（b点）。⽤调⼟⼑调匀，盖上湿布，

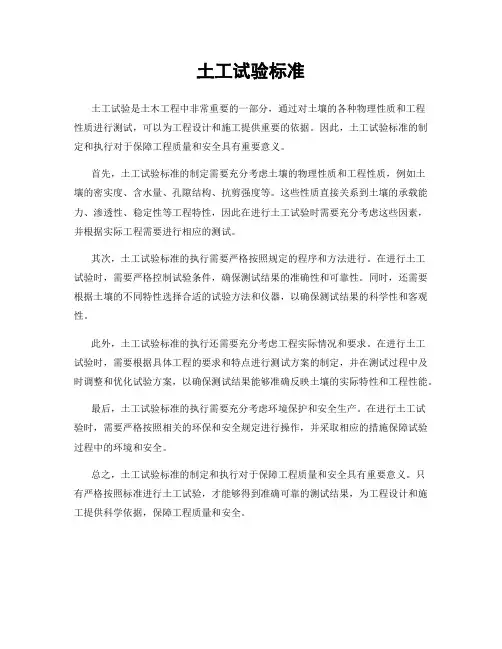

土工试验标准
土工试验是土壤力学研究的重要组成部分，通过对土壤的各项性质进行测试和分析，可以为工程设计和施工提供重要的依据。土工试验标准是规范土工试验过程和结果评定的技术文件，对于保证试验结果的准确性和可比性具有重要意义。本文将对土工试验标准进行详细介绍，以期为相关领域的工程技术人员提供参考。
一、试验前的准备工作。
在进行土工试验之前，需要做好充分的准备工作。首先是对试验设备和仪器的检查和校准，确保其正常运转和准确度。其次是对试验样品的采集和处理，包括样品的获取、保存和标识等工作。此外，还需要制定试验方案和程序，明确试验的目的、方法和要求，以及试验过程中可能遇到的问题的处理办法。
二、常用的土工试验项目。
土工试验涉及的项目繁多，常用的试验项目包括颗粒分析、液限和塑限试验、压缩试验、剪切试验等。这些试验项目可以反映土壤的物理性质、力学性质和工程性质，对于土壤的分类、工程设计和施工具有重要意义。
颗粒分析是指对土壤中颗粒的大小和分布进行测试和分析，通过筛分和沉降等方法可以得到土壤颗粒的组成和分布规律，为土壤的分类和工程性质的评定提供依据。
液限和塑限试验是评定土壤塑性和流变性能的重要方法，通过测定土壤的液限和塑限值，可以判断土壤的塑性指数和流变特性，为土壤的工程应用提供参考。
压缩试验是评定土壤固结性能的重要方法，通过对土壤的压缩变形进行测试和分析，可以得到土壤的压缩特性和固结特性，为工程填土和基础处理提供依据。
剪切试验是评定土壤抗剪强度和变形特性的重要方法，通过对土壤的剪切变形进行测试和分析，可以得到土壤的抗剪特性和变形规律，为土体稳定性和工程结构的设计提供依据。
