全热回收中央空调系统

天然科技中央空调废热全热回收技术一、中央空调废热全热回收技术原理：中央空调运用卡诺循环的原理，通过消耗少量的电能做功，把房间内大量的热量转移到室外，在整个过程中遵循热力学第一定律。

因此中央空调散发到室外的热量远远大于其耗电量。

众所周知，夏季空调器在制冷运行的同时，必须通过冷凝向外界散发出大量的冷凝废热，目前绝大部分空调器在设计时并没有将这部分热量加以有效的利用，而是将其直接排放到大气中，如风冷机组铜鼓风扇、水冷机组通过冷却直接向外界排放大量的热量，而因主机的机器效率和电机的功率因素散发出热量大约是制冷量的120%。

因此，热回收技术利用这部分热量来获取热水，实现空调废热再利用的目的，它是在原有空调机组上改进，在中央空调机组上安装一个高效的热回收设备及热泵接驳装置，该装置使高温的冷媒与自来水进行热交换，将排到大气中的废热转变为有用的可再生二次能源，免费制造75-100℃生活热水及供暖功能。

二、中央空调机组节能改造热泵制暖、废热回收制热水系统：1.热回收技术应用于水冷机组，减少原冷凝器的热负荷，使其热交换效率更高；应用风冷机组，使其部分实现水冷化，使其兼具有水冷机组高效率的特性；根据我们的工程经验所有的水冷、风冷机组。

经过热回收改造后，其工作效率都会有如下显著的改善。

2.制冷时降低了冷凝压力，也就是降低压缩机的排气压力，使空调机组耗电量节约10-30%。

3.制冷时降低了冷凝温度，提高机组制冷量。

根据计算：冷却水温度（冷凝温度）每降低1℃：机组制冷量可提高1.3%。

冷凝热回收后，如果冷却水流量不变，冷凝温度可降低3-5℃：可提高机组制冷量4%左右，节电效果明显。

4.在过渡时期不冷不热天气，或冬季气温低时，空调系统转换热泵模式控制系统，进行全热回收供酒店客房制暖及制热水。

制暖时空调机组实现单向耗能，双向输出，在不受影响制暖的同时制造免费的60-100℃生活热水。

5.风冷机组经过节能改造后热水可达到100℃，水冷机组经过节能改造后热水可达到60-80℃。

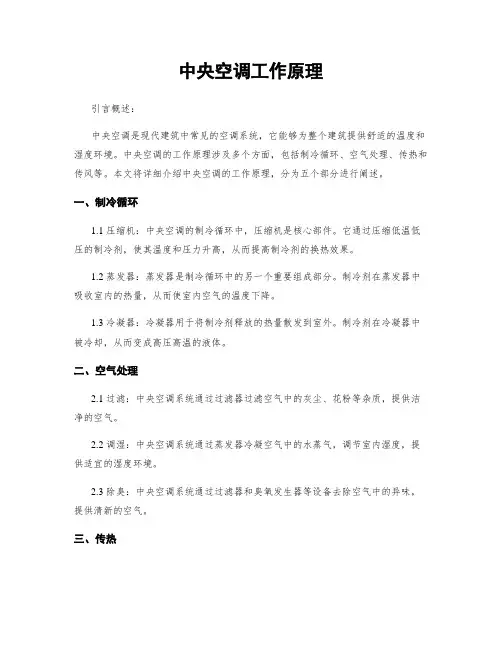

中央空调工作原理引言概述：中央空调是现代建筑中常见的空调系统，它能够为整个建筑提供舒适的温度和湿度环境。

中央空调的工作原理涉及多个方面，包括制冷循环、空气处理、传热和传风等。

本文将详细介绍中央空调的工作原理，分为五个部分进行阐述。

一、制冷循环1.1 压缩机：中央空调的制冷循环中，压缩机是核心部件。

它通过压缩低温低压的制冷剂，使其温度和压力升高，从而提高制冷剂的换热效果。

1.2 蒸发器：蒸发器是制冷循环中的另一个重要组成部分。

制冷剂在蒸发器中吸收室内的热量，从而使室内空气的温度下降。

1.3 冷凝器：冷凝器用于将制冷剂释放的热量散发到室外。

制冷剂在冷凝器中被冷却，从而变成高压高温的液体。

二、空气处理2.1 过滤：中央空调系统通过过滤器过滤空气中的灰尘、花粉等杂质，提供洁净的空气。

2.2 调湿：中央空调系统通过蒸发器冷凝空气中的水蒸气，调节室内湿度，提供适宜的湿度环境。

2.3 除臭：中央空调系统通过过滤器和臭氧发生器等设备去除空气中的异味，提供清新的空气。

三、传热3.1 冷却：中央空调系统通过冷凝器将室内的热量传递到室外，使室内温度降低。

3.2 加热：中央空调系统在冷季通过加热器将热量传递到室内，提高室内温度。

3.3 热回收：中央空调系统可通过热回收装置将排出的废热利用起来，提高能源利用效率。

四、传风4.1 风机：中央空调系统中的风机通过循环空气，将冷热空气均匀分布到各个房间。

4.2 风管：中央空调系统通过风管将冷热空气输送到各个房间，确保室内温度的均衡。

4.3 风口：中央空调系统中的风口用于调节空气的流向和风速，以满足不同房间的需求。

五、控制系统5.1 温度控制：中央空调系统通过温度传感器感知室内温度，并根据设定值调节制冷或加热功能，使室内温度保持在舒适范围内。

5.2 湿度控制：中央空调系统通过湿度传感器感知室内湿度，并根据设定值调节蒸发器的工作，使室内湿度保持在适宜水平。

5.3 时间控制：中央空调系统可通过时间控制器设定不同时间段的工作模式，实现节能和舒适的平衡。

风冷式冷热水机组是以空气作为冷(热)源，以水作为传热介质的中央空调机组。

传统的风冷热泵机组在制冷时将大量冷凝热作为废热排放到大气中，造成较大的能源浪费，并且存在对周围环境的热污染。

从节能角度来看，建筑物本身需要大量的生活热水供应，如果能将冷凝热全部或部分回收来加热生活热水，不但可以减少冷凝热对环境的污染，而且还可以节省能源。

热回收机组就是利用换热器来实现这一功能。

由于风冷热回收机组冷凝温度高，可以得到较高温度的回收水温，可广泛应用于：医院、酒店、宾馆、工厂、洗浴中心、会所等。

作为世界上最早设计和生产大型风冷热泵机组的专业空调公司，麦克维尔一直致力于技术的改进和创新，创造了风冷热泵机组技术发展史上的诸多第一。

MHS 便是针对中国市场需求，推出的新型风冷热泵机组。

麦克维尔将领先全球的单螺杆压缩机技术应用于风冷热泵机组，并融合先进的控制技术，采用高效制冷剂，使之成为世界上同类产品中最高效、最节能、运行最安静的环保型空调机组之一。

同时，麦克维尔建有大型1600kW全性能试验室，确保每台机组的质量和性能。

低噪声、低振动麦克维尔热回收机组采用整体式机组设计，结构紧凑，机座均衡负担压缩机、风侧换热器、干式壳管式水侧换热器、板式热回收侧换热器、油分离器及连接管的重量，出厂外配弹簧减振器，消除振动和噪声。

专利新型单螺杆压缩机， 运动部件少， 载荷平衡， 振动小 ；风侧换热器风扇采用翼状镰形高效螺旋式风机，直接驱动，噪声小； MCS/MHS100.1F~MCS/MHS380.2F 机组标准配置压缩机隔声箱， 有效降低压缩机运行噪声。

防腐防锈、适应性强麦克维尔热回收机组外壳采用优质钢板并经静电粉末防腐喷涂，有效防止锈蚀，可适应各种室外恶劣条件；机组能适应宽广的气温范围。

机组直接与大气进行热交换，没有环境污染，满足环保要求。

安装方便、操作简单麦克维尔热回收机组只需要用户通电供水便可运行使用。

不需要重建机房或购置冷却塔等其它辅助设备。

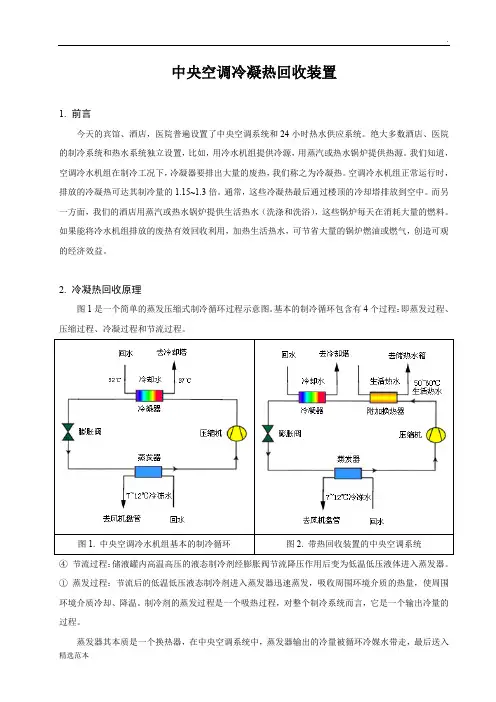

中央空调冷凝热回收装置1. 前言今天的宾馆、酒店，医院普遍设置了中央空调系统和24小时热水供应系统。

绝大多数酒店、医院的制冷系统和热水系统独立设置，比如，用冷水机组提供冷源，用蒸汽或热水锅炉提供热源。

我们知道，空调冷水机组在制冷工况下，冷凝器要排出大量的废热，我们称之为冷凝热。

空调冷水机组正常运行时，排放的冷凝热可达其制冷量的1.15~1.3倍。

通常，这些冷凝热最后通过楼顶的冷却塔排放到空中。

而另一方面，我们的酒店用蒸汽或热水锅炉提供生活热水（洗涤和洗浴），这些锅炉每天在消耗大量的燃料。

如果能将冷水机组排放的废热有效回收利用，加热生活热水，可节省大量的锅炉燃油或燃气，创造可观的经济效益。

2. 冷凝热回收原理图1是一个简单的蒸发压缩式制冷循环过程示意图。

基本的制冷循环包含有4个过程：即蒸发过程、压缩过程、冷凝过程和节流过程。

④节流过程：储液罐内高温高压的液态制冷剂经膨胀阀节流降压作用后变为低温低压液体进入蒸发器。

①蒸发过程：节流后的低温低压液态制冷剂进入蒸发器迅速蒸发，吸收周围环境介质的热量，使周围环境介质冷却、降温。

制冷剂的蒸发过程是一个吸热过程，对整个制冷系统而言，它是一个输出冷量的过程。

蒸发器其本质是一个换热器，在中央空调系统中，蒸发器输出的冷量被循环冷媒水带走，最后送入客房的风机盘管，给客房降温。

制冷剂蒸发后变成低温低压的气体，为了保证蒸发过程能稳定持续的进行，必须用压缩机将蒸发后的气态工质不断的抽走，以保持一定的蒸发压力。

②蒸发后的制冷剂从蒸发器排出，被吸入压缩机，经压缩后，其温度、压力急剧升高。

温度升至80~90℃左右；压力由回气管的0.64MPa左右升至排气管的1.5MPa左右。

压缩气体时，压缩机要消耗一定的能量。

③冷凝过程：由压缩机排出的高温高压气态制冷剂，进入冷凝器，通过冷凝器向外散热后，凝结成高温高压的液体，进入储液罐，完成一个制冷循环。

（贮液器安装在冷凝器之后，与冷凝器的排液管是直接连通。

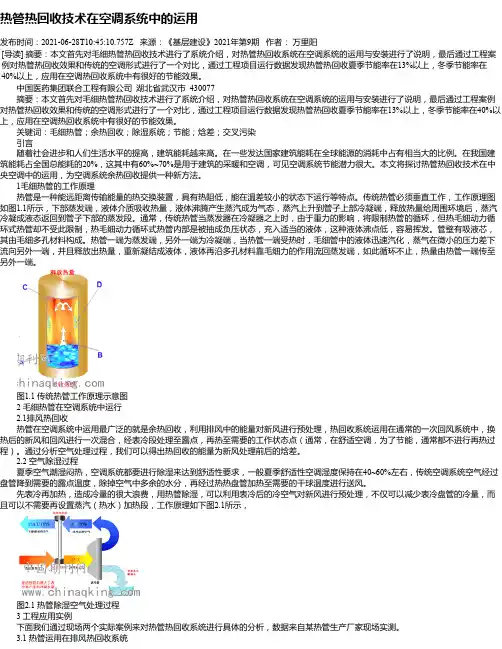

热管热回收技术在空调系统中的运用发布时间：2021-06-28T10:45:10.757Z 来源：《基层建设》2021年第9期作者：万里阳[导读] 摘要：本文首先对毛细热管热回收技术进行了系统介绍，对热管热回收系统在空调系统的运用与安装进行了说明，最后通过工程案例对热管热回收效果和传统的空调形式进行了一个对比，通过工程项目运行数据发现热管热回收夏季节能率在13%以上，冬季节能率在40%以上，应用在空调热回收系统中有很好的节能效果。

中国医药集团联合工程有限公司湖北省武汉市 430077摘要：本文首先对毛细热管热回收技术进行了系统介绍，对热管热回收系统在空调系统的运用与安装进行了说明，最后通过工程案例对热管热回收效果和传统的空调形式进行了一个对比，通过工程项目运行数据发现热管热回收夏季节能率在13%以上，冬季节能率在40%以上，应用在空调热回收系统中有很好的节能效果。

关键词：毛细热管；余热回收；除湿系统；节能；焓差；交叉污染引言随着社会进步和人们生活水平的提高，建筑能耗越来高。

在一些发达国家建筑能耗在全球能源的消耗中占有相当大的比例。

在我国建筑能耗占全国总能耗的20%，这其中有60%~70%是用于建筑的采暖和空调，可见空调系统节能潜力很大。

本文将探讨热管热回收技术在中央空调中的运用，为空调系统余热回收提供一种新方法。

1毛细热管的工作原理热管是一种能远距离传输能量的热交换装置，具有热阻低，能在温差较小的状态下运行等特点。

传统热管必须垂直工作，工作原理图如图1.1所示，下部蒸发端，液体介质吸收热量，液体沸腾产生蒸汽成为气态，蒸汽上升到管子上部冷凝端，释放热量给周围环境后，蒸汽冷凝成液态返回到管子下部的蒸发段。

通常，传统热管当蒸发器在冷凝器之上时，由于重力的影响，将限制热管的循环，但热毛细动力循环式热管却不受此限制，热毛细动力循环式热管内部是被抽成负压状态，充入适当的液体，这种液体沸点低，容易挥发。

管壁有吸液芯，其由毛细多孔材料构成。

中央空调的利与弊
中央空调系统是一种集中供冷、供热、通风的空调系统，适用于大型建筑物和办公场所。

以下是中央空调系统的一些利与弊：
利:
1.整体调控：中央空调系统能够集中管理和调控整个建筑的温度，使得室
内温度更为均匀，用户体验更为舒适。

2.节约空间：与分散式空调相比，中央空调系统的主要组件通常集中安装
在一个区域，因此能够节约室内空间，避免在每个房间都安装独立的空
调设备。

3.美观：由于中央空调的主要组件隐藏在建筑的结构中，室内的空调设备
相对不显眼，使得室内装饰更为美观。

4.运行稳定：中央空调系统通常由专业工程师设计和安装，系统的运行比
较稳定，且需要较少的用户干预。

5.节能：在一些大型建筑中，中央空调系统采用先进的技术，如变频调
速、废热回收等，以提高能效，降低能源消耗。

弊:
1.成本高：安装中央空调系统的初始投资相对较高，包括设备、管道、控
制系统等。

这可能对小型建筑或预算有限的项目构成挑战。

2.维护成本：中央空调系统的维护和修理通常需要专业技术人员，因此维
护成本较高。

而一旦系统出现故障，可能会对整个建筑的空调服务造成
影响。

3.单点故障：如果中央空调系统出现故障，可能会导致整个建筑范围内的
供暖或制冷服务中断，而分散式系统一般只影响到单个房间。

4.不适用于小型建筑：中央空调系统更适用于大型建筑，对于小型住宅或
办公室，可能显得过于庞大和不划算。

5.空气质量：由于中央空调系统的空气循环，可能导致室内空气质量下
降，特别是如果不定期清洁和维护系统的话。

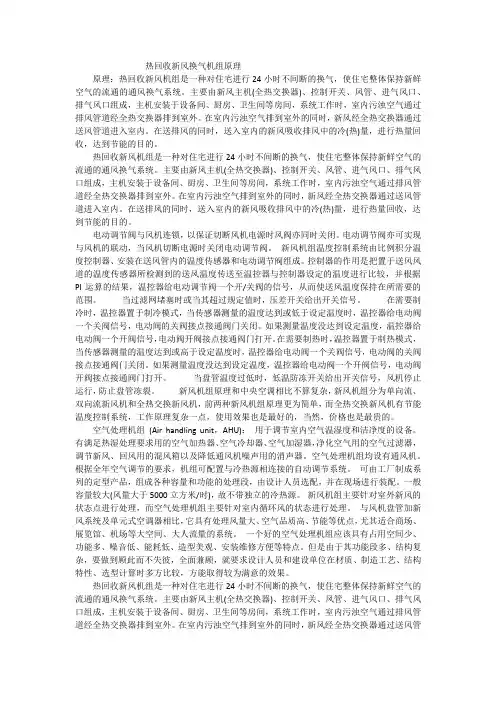

热回收新风换气机组原理原理：热回收新风机组是一种对住宅进行24小时不间断的换气，使住宅整体保持新鲜空气的流通的通风换气系统。

主要由新风主机(全热交换器)、控制开关、风管、进气风口、排气风口组成，主机安装于设备间、厨房、卫生间等房间，系统工作时，室内污浊空气通过排风管道经全热交换器排到室外。

在室内污浊空气排到室外的同时，新风经全热交换器通过送风管道进入室内。

在送排风的同时，送入室内的新风吸收排风中的冷(热)量，进行热量回收，达到节能的目的。

热回收新风机组是一种对住宅进行24小时不间断的换气，使住宅整体保持新鲜空气的流通的通风换气系统。

主要由新风主机(全热交换器)、控制开关、风管、进气风口、排气风口组成，主机安装于设备间、厨房、卫生间等房间，系统工作时，室内污浊空气通过排风管道经全热交换器排到室外。

在室内污浊空气排到室外的同时，新风经全热交换器通过送风管道进入室内。

在送排风的同时，送入室内的新风吸收排风中的冷(热)量，进行热量回收，达到节能的目的。

电动调节阀与风机连锁，以保证切断风机电源时风阀亦同时关闭。

电动调节阀亦可实现与风机的联动，当风机切断电源时关闭电动调节阀。

新风机组温度控制系统由比例积分温度控制器、安装在送风管内的温度传感器和电动调节阀组成。

控制器的作用是把置于送风风道的温度传感器所检测到的送风温度传送至温控器与控制器设定的温度进行比较，并根据PI运算的结果，温控器给电动调节阀一个开/关阀的信号，从而使送风温度保持在所需要的范围。

当过滤网堵塞时或当其超过规定值时，压差开关给出开关信号。

在需要制冷时，温控器置于制冷模式，当传感器测量的温度达到或低于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。

如果测量温度没达到设定温度，温控器给电动阀一个开阀信号，电动阀开阀接点接通阀门打开。

在需要制热时，温控器置于制热模式，当传感器测量的温度达到或高于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。

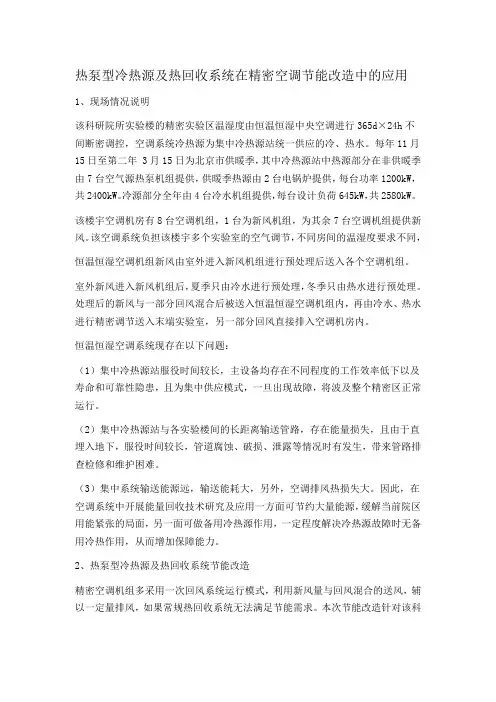

热泵型冷热源及热回收系统在精密空调节能改造中的应用1、现场情况说明该科研院所实验楼的精密实验区温湿度由恒温恒湿中央空调进行365d×24h不间断密调控，空调系统冷热源为集中冷热源站统一供应的冷、热水。

每年11月15日至第二年 3月15日为北京市供暖季，其中冷热源站中热源部分在非供暖季由7台空气源热泵机组提供，供暖季热源由2台电锅炉提供，每台功率1200kW，共2400kW。

冷源部分全年由4台冷水机组提供，每台设计负荷645kW，共2580kW。

该楼宇空调机房有8台空调机组，1台为新风机组，为其余7台空调机组提供新风。

该空调系统负担该楼宇多个实验室的空气调节，不同房间的温湿度要求不同，恒温恒湿空调机组新风由室外进入新风机组进行预处理后送入各个空调机组。

室外新风进入新风机组后，夏季只由冷水进行预处理，冬季只由热水进行预处理。

处理后的新风与一部分回风混合后被送入恒温恒湿空调机组内，再由冷水、热水进行精密调节送入末端实验室，另一部分回风直接排入空调机房内。

恒温恒湿空调系统现存在以下问题：（1）集中冷热源站服役时间较长，主设备均存在不同程度的工作效率低下以及寿命和可靠性隐患，且为集中供应模式，一旦出现故障，将波及整个精密区正常运行。

（2）集中冷热源站与各实验楼间的长距离输送管路，存在能量损失，且由于直埋入地下，服役时间较长，管道腐蚀、破损、泄露等情况时有发生，带来管路排查检修和维护困难。

（3）集中系统输送能源远，输送能耗大，另外，空调排风热损失大。

因此，在空调系统中开展能量回收技术研究及应用一方面可节约大量能源，缓解当前院区用能紧张的局面，另一面可做备用冷热源作用，一定程度解决冷热源故障时无备用冷热作用，从而增加保障能力。

2、热泵型冷热源及热回收系统节能改造精密空调机组多采用一次回风系统运行模式，利用新风量与回风混合的送风，辅以一定量排风，如果常规热回收系统无法满足节能需求。

本次节能改造针对该科研院所某实验楼空调机房新风机组实际情况，在新风机组前端设计并安装2台热泵型冷热源及热回收一体机。

中央空调热回收工作原理中央空调热回收工作原理一、概述中央空调热回收技术是一种利用废热进行能量再利用的环保节能技术。

中央空调系统中的制冷机和冷凝器会产生大量的废热，而传统上这些废热通常被排放到室外，造成了能源的浪费。

通过热回收技术，这些废热可以被捕获和再利用，实现能源的高效利用和节约，从而达到节能环保的目的。

二、主要组成部分中央空调热回收系统主要由下列几个组成部分构成：1. 热回收装置：主要包括换热器、回收器、管路等。

换热器是实现热回收的核心设备，通过它可以有效地将废热传递给需要的系统或设备。

回收器负责将废热发送到换热器，并将回收过来的热能传递给其他系统，以满足室内热水、供暖等需求。

2. 控制系统：通过传感器等设备实时监测废热的温度和流量等参数，并通过控制器对热回收装置进行控制，以保证热回收系统的正常运行。

控制系统可以根据需要进行开启、关闭或调节换热器的工作，以达到最佳的能量利用效果。

3. 冷凝器蒸汽回收系统：利用制冷机制冷产生的低温蒸汽进行回收。

制冷机的冷凝器通常会产生大量的低温蒸汽，通过冷凝器蒸汽回收系统，这些低温蒸汽可以被传递到需要的地方，如加热水的设备等，实现回收利用。

三、工作原理中央空调热回收系统的工作原理可以简单分为以下几个步骤：1. 确定废热的来源：根据中央空调系统中的制冷机、冷凝器、风冷式冷却塔等设备的特点，确定废热的来源和产生量，以便进行合理的回收方案设计。

2. 捕获和传递废热：通过回收器将废热传递到换热器中。

回收器通过管路将废热从制冷机、冷凝器等设备上捕获，并传递到换热器中进行进一步的利用。

3. 能量转移和利用：换热器中的废热通过与换热介质的接触进行热量转移，将热能传递给需要的系统或设备。

如将废热传递给室内供暖系统，用于加热室内的空气或水；或传递给热水供应系统，提供热水给用户使用。

4. 控制和优化：通过控制系统对热回收装置进行监测和控制，根据实时的温度、流量等参数进行调节，以保证热回收系统的正常运行。

中央空调热回收优势和缺点一、中央空调热回收的优势1、简约可靠，无需增加其他电热配件，自动化程度高，运行稳定，无安全隐患。

2、热回收系统充分利用空调系统的废热，将空调系统中产生的热量有效的利用起来，无需消耗电能或其它能源达到了节约能源的目的。

3、使用热回收系统，开空调就有免费热水，业主可以省去加装其电热水器的成本。

4、热回收空调系统与电热或锅炉相比，具有无安全隐患（如漏电或爆炸），运行稳定，使用寿命长。

5、热回收空调系统与太阳能热水器相比，具有不受安装场所限制。

6、热回收空调系统与热泵相比，具有一机多用的功能，除一年四季提供空调外，还能一年四季提供免费生活热水。

二、效率分析以“145匹水冷螺杆式带热回收机组为”例，机组每小时产生55℃热水量为：G=Q/△t=（506+104）KW×0.86/（55℃-15℃）×30%=17.486×30%=3.934 m3/h，（G热回收水量m3/h，Q机组总产生的热量，△t温差，30%为热回收比例）。

按机组每天运行24小时计，每天可产生55℃热水：3.934T×24H×0.8（空调平均负荷率）=75.532T，空调运行天数为，250天/年，则一年可以产免费热水：75.532T×250=18883 T。

三、经济效应分析表以热泵热水机为例，热泵热水机组制取1吨，55℃热水的成本为：12元（按照1元每度电计算）。

即，每年热回收器，可以节省热水费用大约：18883*12=226596元.四、中央空调热回收的缺点1、增加初投入成本。

2、增加热回收器，热水内循环泵和热水管道工程。

3、如果热回收改造工艺不过关，会直接损害中央空调本身的部件以及制冷效果。

即，热回收改造本身存在一定的风险。

但是技术到位，可以防止和克服该风险。

热回收型多联机工作原理
热回收型多联机是一种可靠性强、性能稳定、使用寿命长的多功能中央空调系统。

其对环境的污染低，对能源的利用效率高。

以下是热回收型多联机的工作原理。

1. 冷源工作方式
热回收型多联机有多个室内机组和一个室外机组。

室外机组通过压缩制冷工作原理制冷，将制冷量通过管道输送到室内机组，并通过室内机组来控制室内温度。

室内机组开启时，室外机组会自动启动，产生制冷效果。

当所有室内机组关闭后，室外机组会停止工作。

2. 热回收工作方式
热回收型多联机采用热回收技术，通过热泵的原理，将室内机组的废气、热水等热能重新回收利用，转化为热能输送到其他运行中的室内机组，从而实现节能。

再将废气、热水等废热释放到室外，减少对环境的污染。

3. 多种控制方式
热回收型多联机采用了多种控制方式来保证工作效率。

首先采用了数字控制技术，能够根据不同的环境和需求来调整制冷、制热的效果，保证空调的效率。

其次，还采用了分区控制技术，可以分别控制室内的温度，实现个性化的温控效果。

总之，热回收型多联机在工作原理上采用了制冷、热回收两种技术，
可实现节能、环保、高效的空调效果。

其控制方式智能化，提高了空调的使用舒适度，是一款可以满足各种需求的高端智能空调系统。

中央空调主机热回收技术在宾馆饭店行业的应用浅析近年来，随着社会物质生活的不断提高，冷气空调在宾馆、商场、医院、高级写字楼等建筑物中的应用越来越普及。

冷气空调是直接通过制冷机组与辅助设备将室内的热量排放至室外大气中为室内制冷的。

排放到室外大气中的这部分热量是非常可观的，因为按照自然界能量守恒定律，室内得到多少冷量，就要从室内向室外排放出多少热量。

另外，制冷机机械作功还要产生热量，所以排向室外的热量比室内得到的冷量还要多。

权威数据结论显示，排向室外的热量是所产生冷量的115%-120%。

如果放任这些热量排放，既是对能源的一种浪费，还会增强城市的热岛效应。

制冷机组热回收技术，就是将这些本应排放到室外的废热加以有效回收，并利用其来加热生活用热水。

加热的热水温度可以达到60℃左右，最高平衡温度可以达80℃左右。

一般情况，50,000Kcal/h制冷量的机组，其排出的废热，可以加热60℃左右生活用热水1.0m3左右。

一般宾馆、酒店全部生活用热水，仅需利用其空调系统排出废热的25%左右，即可达到加热的要求。

所以利用此废热来加热生活用热水是富足有余的。

新建宾馆、酒店、洗浴中心、医院、学校、办公楼等场所安装我们的“THKL/THSL型制冷热回收冷热水机组”和在已经建成的场所进行制冷机组热回收技术的工程改造，既可以显著地节约能源消耗，达到节省宾馆、酒店的营运费用的目的，同时还减少了燃烧（煤、柴油、天然气）锅炉所产生的烟气排放量，这对于改善城市环境污染也是非常有利的。

同样地，此技术在医院和高级写字楼中也是非常适用的，并且可以使之达到提升档次的作用。

上海同济南汇科技产业园有限公司协同同济大学暖通专业宋子彦教授进行制冷热回收技术的开发。

按照制冷机组冷凝方式的不同，已经分别申请了两个国家专利“水侧热泵机组”［专利号：ZL96207912.X］与“风冷热泵全年冷热水机组”［专利号：ZL98202838.5］。

以上专利技术可以直接用于既有制冷机组的改造，同时也已经研制开发出了成熟产品。

中央空调冷凝热回收技术的应用作者：范学慧来源：《农业技术与装备》 2019年第5期摘要中央空调是使用较多的空调，其在制冷工作时，很多热量都流失浪费掉。

空调冷凝热回收技术是针对这样的技术进行运用，实现热量利用。

文章主要对中央空调冷凝热回收技术进行探讨，分析该项技术的实践应用，对当前环保、节能所具有的优势进行阐释。

关键词中央空调；冷凝热回收系统；应用中图分类号TU831 文献标志码 A doi:10.3969/j.issn.1673-887X.2019.05.021随着经济的发展，人们的生活水平逐渐提高，当前在人们生活中，空调成为人们工作、生活的必须品。

但是，空调在制冷过程中，需要吸收大量的热，对环境会造成一定的负担。

所以，空调系统冷凝热回收的技术受到人们的重视，对于保护环境、节约能源来说是一种较为可行的方式。

1 空调冷凝热回收技术空调的制冷过程不是简单的进行降温，而是通过一定外界作用，将热源进行转移，即将原本在房中的热源转入到空调之中，随后进行排出，这样的过程，首先是对制冷剂有一定的需求，其次就是在制冷的过程中，吸收的热量会经过一定的转化，在空调的处理过程中，对于热量主要是经过风扇进行排放，在排放的过程中，热量会在一定程度上提高周围的气温，并且制冷液以及水等物质也会随之排放出去。

所以，当前的冷凝热回收技术主要就是将空调中的热量进行回收，在其他需要热量的地方进行使用，从而实现单向的消耗。

但是，可以进行双向的使用，一方面可以对资源进行充分利用，另一方面则技术成熟之后，可以派上更大的用场，一举多得。

目前，在一些建筑设施中，不仅需要空调进行制冷，同时需要热量去保持温度，加热水源等等。

例如在宾馆酒店、医院学校等地方，对于热水以及空调都有着非常大量的需求，在加热的过程中，会有大量的能源被消耗。

所以，在对空调冷凝热回收的利用需求自然也就更高。

经过一定的实验，空调中冷凝热回收可以制备50℃~60℃的热水，对于人们的洗漱来说完全够用，所以这项技术实用价值是非常高的。

某酒店中央空调系统具体配置及要求一、酒店各区域空调系统设计参考标准（国内北方与南方标准有差异，根据各地区标准具体制定。

）1.酒店各区域空调温度与换气次数参考标准：2.酒店各区域空调新风参考标准3.酒店各区域空调冷、热负荷参考指标二、主要设备选型1. 建议主机采用两套各自独立的风冷热泵机带全热回收机组：水会、保健按摩、康体娱乐区域为一套机组，酒店客房、餐饮为一套机组，水、电独立计量，两套机组可考虑互为备用。

具体风冷热泵机组是否满足两个区域的空调负荷，需要设计单位根据酒店所处地区的气候特点及酒店各区域的经营特点，逐时计算，全年分析，做出酒店冷、热负荷计算书。

酒店冷负荷估算为：2900KW，热负荷为：2200KW；实际冷负荷2610KW（取同时使用系数为0.9），实际热负荷1870KW（取同时使用系数0.85）。

2. 公共水区、大堂采用低噪音吊顶空调风柜，局部独立空间盘管风机补充制冷；3. 其余区域根据实际情况选风机盘管或低噪音吊顶柜式；4. 冷冻水水泵采用变频器控制，建议采用冷冻水供回水温差控制运行频率；5. 本中央空调系统的客房、餐饮区域的采暖方式为：采用风冷热泵三用机组提供热源，达到采暖的目的，同时保证满足采暖和卫生热水的要求。

水会区域的中央空调供暖方式与客房、餐饮区域相同。

考虑冬季极端天气因素，可考虑辅助锅炉供热或机组配置电加热功能。

6. 循环泵（1）循环泵应采用离心式水泵。

流量超过1500升∕分的采用单极、双吸、水平分离水泵；流水量低于1500升∕分的采用单极、单吸、垂直分离水泵。

（2）水泵选择应考虑以下几方面：①水泵始终运行在额定功率附近以获取最大效率。

准确计算系统的杨程，既不要过度放大电机的余量，也不能设计过负荷运行。

②面积狭小的区域，可选用立式泵；高度受限制的区域，则可选用卧式泵，③对于用变频器控制的水泵电机，其在低频式也应有良好的电磁性能。

④采用低噪音水泵，在水泵安装位置临近客用区域时，应考虑减震措施。

中央空调冷凝热回收的探讨引言在如今倡导低碳经济的背景下，节能、环保成为可持续发展的主题。

在总能源消耗中，建筑能耗占了相当大的比重，而空调系统又是建筑物的主要能耗之一，目前空调能耗已经达到建筑能耗的60%以上，空调系统所消耗的能源总量已超过我国一次能源总量的20%。

随着国家一些节能政策法规的出台，各种与节能有关的新技术应运而生。

热回收技术就是众多节能方法中的一种。

建筑物中有可能回收的热量有排风热量、内区热量、冷凝器排出的热量等。

合理有效的回收這部分热量不仅能降低空调系统本身的能耗，还能减少对室外环境的污染。

一、中央空调冷凝热回收技术的原理及作用1、空调冷凝热回收的定义：空调系统中，在制冷剂循环中，气态的制冷剂在压缩机内被压缩，温度升高、压力增大；通过排气管，高压的气态制冷剂进入冷凝器中被冷却水冷却，变成高压液体，而产生的热量由冷却塔散发至室外大气中。

这些散发掉的热量就是空调系统的余热，“余热回收”回收的就是这部分热量。

2、中央空调冷凝热回收的原理：热回收技术的核心是热回收器，热回收器又可称作“过热蒸汽降温器”或“水加热器”，其主要功能是实现空调压缩机在制冷运行中排放出的高温冷媒蒸汽与被加温冷水的热交换，将压缩机排出的热量转换成可利用的热水，其实质是一个高效蒸汽—水热交换器。

我国近年来研究应用的冷凝热回收形式有多种，如双冷凝器热回收，水源热泵热回收等，本文仅对双冷凝器热回收的原理做简单介绍：在压缩机和冷凝器之间加一个热回收器（冷凝器）回收冷凝热，再由其后的冷凝器吸收其余热量。

该技术可以根据要求直接回收制冷机组的蒸汽显热或是显热加部分潜热来一次性加热或循环加热到水的指定温度。

3、中央空调冷凝热回收对给排水专业的优势帮助：空调系统产生的废热作为热水系统的热媒，使得冷水加热到某温度（40～60℃，根据制冷机型不同，出水温度不同），从而大大降低了辅助热源的工作时间，减少了能源消耗。

因此该技术对给排水专业优势明显，应用前景十分广阔。

带热回收的新风空调系统在医院建筑中的应用分析
陈林;李震;吴良柏
【期刊名称】《暖通空调》
【年(卷),期】2007(37)12
【摘要】针对一个独立新风、集中排风并带全热交换器能量回收的医院输液室空调系统,实验测试了空调系统的能耗,计算了全年节能潜力,并通过测量室内CO2浓度,研究了通风对室内空气质量的改善程度.结果表明,该空调系统在改善室内空气质量的同时可以节约能量,是医院建筑的理想空调系统.
【总页数】6页(P85-90)
【作者】陈林;李震;吴良柏
【作者单位】清华大学;清华大学航院力学系工程热物理研究所,100084;清华大学【正文语种】中文
【中图分类】TU8
