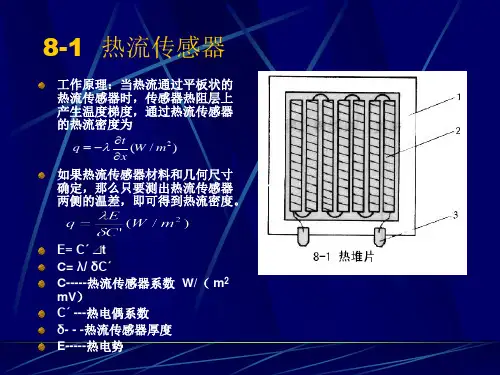

8-1 热流传感器

非接触空间测量
辐射热流密度传感器
●多种型号的传感器满足全部空间辐射热
流的测量
HS-30B总热流（总辐射+对流）
TS-10C和TS-30总辐射
RS-30红外辐射
SS-30阳光辐射强度
HS-30B+TS-30可用于测量对流
●热流量程±200KW/m2
●准确度优于3%，高灵敏度
●直流线性信号输出可连接任意高精度的
数据记录仪或电压表
●快速响应可用于瞬态测量
●内置T型热电偶监视传感器温度
●可定制传感器的外形和尺寸
●带热沉利于传感器的散热，并方便连接
三角支架安装于任意位置
无热沉的传感器应用：
✓建筑物热辐射研究和测定✓火灾及其防护设备试验✓热辐射传递过程控制
✓空气调节和制冷
✓航空和空间科学
✓实验室物体特性测量
外观：
地址：北京市朝阳区惠新西街9号院惠新苑4号楼307室
电话：（8610）64812730/64812852，传真：（8610）64980364 网址：
热沉
5米4芯屏蔽聚四氟乙烯绝缘硅胶护套电缆 热流：兰 正 / 黑 负 温度：红 正 / 白 负
螺纹孔：
用于连接标准照相机三脚支架
传感器标签：
包括型号、序列号、灵敏度系数。

高精度、宽量程、高分辨率传导热流测量传导热流计由数据记录仪和超薄热流传感器和高温热流传感器构成HS-30HS-9010HT-50高温✓低温热源的标准化✓低温加热器热辐射试验✓火灾、燃烧试验✓太阳能聚热测试✓阳光辐射强度测试✓其他超薄热流传感器传导热流密度测试，直接响应热能量HS-10HS-30HS-9010HS-25010测量对象传导热流密度热流量程±200 KW/m2工作温度-50～200℃灵敏度优于0.3 µV/(W/m²) 2.5 µV/(W/m²)7 µV/(W/m²)准确度优于3%响应时间300毫秒传感器尺寸10×10×0.4刚性30×30×0.4柔性90×10×0.4Ø30以上管道柔性可弯曲250×10×0.4Ø80以上管道柔性可弯曲温度测量内置T型热偶用于温度测量电缆5米四芯专用屏蔽电缆尺寸和外形可以接受批量定制超薄多孔热流传感器用于地热和土壤传导热流密度测试PS-200测量对象地热或土壤热流热流量程±200 KW/m2工作温度-60～200℃灵敏度优于110 μV/(W/m2)分辨率约0.22 HFU/μV准确度优于3%响应时间300 毫秒尺寸外观200×200×0.4 mm温度测量内置T 型热偶用于温度测量电缆5米四芯电缆单位换算：1HFU=0.041868W/m2高温热流传感器高温传导热流密度测试可选磁性安装支架HT-50测量对象高温传导热流密度热流量程±3140 KW/m2工作温度-250～920℃标称分辨率约47 W/m²•µV准确度优于5%响应时间100 毫秒尺寸传感器Ø19.5×3，法兰盘Ø25.4×0.5温度测量内置K 型热偶用于温度测量电缆 1 米耐高温玻璃纤维电缆低温热流传感器新低温传导热流密度测试Model-C测量对象低温传导热流密度热流量程±314 KW/m2工作温度-250～280℃标称分辨率约0.2W/m²•µV准确度优于5%响应时间 1 秒尺寸外观25.4×25.4×1.4 mm，刚性温度测量内置K 型热偶用于温度测量电缆 1 米耐玻璃纤维电缆超薄热流传感器结构和外观型号、序列号和灵敏度系数5米四芯屏蔽电缆固定孔硅胶护套超薄热流传感器超薄和低温热流传感器的安装临时测试：平整光滑的被测表面使用超薄双面胶带在传感器背面和被测表面之间粘结；临时测试：非平整的被测表面在传感器背面和管道之间涂抹导热硅脂加其它方式固定：如螺钉、磁铁等长期测试：◆高导热耐高温胶粘结；◆高导热硅脂加螺钉固定。

热流计热流传感器安全操作及保养规程引言热流计热流传感器是一种用于测量热流的装置，常被应用于各种工业生产中。

然而，在使用这种设备时需要谨慎，因为它的工作原理和结构较为复杂，而一旦发生操作错误，不仅可能导致人身伤害，也可能影响其测量结果。

所以，必须遵循热流计热流传感器的安全操作及保养规程。

安全操作规程1. 环境安全应在无易燃、易爆、腐蚀性或有毒的气体、液体和粉尘等环境下使用；不要在含有高浓度的任何有害物质的环境中操作。

在使用前，应对环境进行全面的检查和评估，以确保环境安全。

2. 电源供应热流计热流传感器采用电流来工作，因此，在操作之前，一定要确保电源稳定、电压合适，避免电源不足或跳闸等可能导致设备损坏或发生事故的情况发生。

3. 操作人员操作热流计热流传感器的人员必须经过认证和培训，在了解设备的工作原理和操作方法后，方能进行操作。

在操作过程中，要遵守设备的安全规程，避免操作误差，防止误操作或操作不当。

4. 维护保养热流计热流传感器需要定期进行维护和保养，以确保其稳定性和准确性。

在维护和保养设备时，除非经过专业人员的指示和许可，否则不得随意拆卸或改变设备结构，以免造成设备损坏或人身伤害。

5. 预警提醒在使用过程中，如果发现设备有不正常的声音、过热或其他异常情况，应立即停止使用，并及时与设备销售商或服务商联系，以得到及时的修理和保养。

保养规程1. 检查硬件定期检查硬件，如手柄、导线、传感器、电缆等，确保完好无损，有必要时进行更换或维修。

2. 清洁保持设备清洁干燥，以免灰尘等杂物进入设备影响测量结果。

可以使用软毛刷或空气枪进行清洁，不要使用水直接清洗。

3. 标定热流计热流传感器在使用前应进行标定。

标定包括零点校准、斜率校准和线性校准。

根据说明书进行标定操作，并将校准结果记录到设备使用日志中。

一般情况下，设备的标定间隔时间为3-6个月。

根据实际情况进行调整，确保测试数据的准确性。

总结热流计热流传感器具有复杂的工作原理和结构，而且在使用中需要遵循一些安全操作和保养规程才能保证其正常工作。

热流传感器工作原理热流传感器是一种广泛应用于能源管理、气体流速测量、工业自动化和环境监测等领域的传感器。

它可以测量液体和气体中的热量流量，是确定热量流量的最常用传感器之一。

本文将详细介绍热流传感器的工作原理。

1. 热流传感器的构造热流传感器由薄膜传感器、加热元件和温度传感器组成。

薄膜传感器是热流传感器的核心组件，由热膜和电极组成。

当加热元件产生的热量流向热膜时，热膜受到加热，产生电阻值变化。

温度传感器安装在热薄膜旁边，用来测量热膜的温度变化。

根据热流传感器所在位置不同，其结构也会有所变化。

在流量计中，热流传感器通常被安装在流体管道中间，用来测量流体的热量流量。

热流传感器的测量原理基于能量平衡原理，与热能流量的传导规律有关。

当流体经过热流传感器时，热量会通过热膜向流体中传递，因此热膜温度会随着热量传递而发生一定变化。

通过测量热膜的电阻变化，可以确定热能流量大小，并通过温度传感器获得热膜的温度变化，从而得到流体的真实温度和流速。

在热流传感器中，加热元件和温度传感器是热膜开路电压的两个主要影响因素。

加热元件可以在热膜周围形成高温区域，促使热能向流体中传递，从而引起热膜电阻值的变化。

另一方面，通过测量温度传感器的输出信号可以得知热薄膜的工作温度，因此可以推算出流体的实际温度。

当电流流过热薄膜，热量由热膜向流体传递，热膜吸收一定热量，因此其本身温度上升，电阻值随之变化。

根据电阻值的变化，可以推算出热耗和热流速。

热流传感器具有响应速度快、精度高、可靠性好等特点，因此在石油化工、气体输送、环境监测等领域得到了广泛应用。

通常，热流传感器需要外加电流，尤其在小流量测量领域，需要较高的驱动电流，能耗较高，因此要考虑传感器的配电系统和散热问题。

在工业应用中，电路设计应该保证稳定的工作条件，避免杂波干扰，确保传感器的正常测量。

总体来说，热流传感器是一种应用广泛的物理传感器，可以测量液体和气体中的热量流量，具有响应速度快、测量范围广、精度高等优点，在实际应用中发挥着重要作用。

热沉式热流传感器焊接工艺研究（一）关键词：热流测量；特点是尺寸小；焊接一、引言节能与环境保护是全球性的紧迫问题，人类生产、生活中的能量和用品大都是通过热力过程转换得来，能量的耗散也在这个过程中。

热流传感器是测量热传递（热流密度或热通量）的基本工具，是构成热流计的最关键器件。

热沉式熱流传感器是温度梯度型热流传感器中的一种。

主要可应用于：燃烧室辐射热通量的测量，太阳能辐射强度，火灾实验，材料研发，熔炉研发等热传递研究中。

这类传感器的原理是：当热量从康铜表面进入，这个热使康铜的温度升高。

且沿着康铜的径向传到铜热沉体上，并通过热沉体耗散到周围环境中去。

康铜箔中心的温度高于它周径上的温度，这个温度差很容易由热电偶检测并输出与之对应的电压信号E。

这个电压信号可以很容易地与康铜表面的热射通量q建立起函数关系，就可进行热流测量。

通常其关系可表达为：E/q=αR2/S （1）式中：E/q是热流计的灵敏度，mV/（W/m2）α是系数R是康铜的半径，mS是康铜的厚度，m图1是热沉式传感器的典型结构图，包括一个康铜圆形薄片。

通过焊接工艺将感应薄片连接在一个无氧铜热沉体上，铜导线连接在感应薄片中心点以及热沉体任何位置。

用铜—康铜热电偶测量薄片中心和边缘的温度差，这个温度差加上热沉体自身的温度，就是感应薄片的中心温度。

它的基本响应特性参数是灵敏度、测量范围和时间常数，这些特性取决于薄片的直径和厚度。

对于给定的热流，传感器的灵敏度和圆形薄片的中心和边缘的温度差成比例。

为了增加灵敏度，薄片应当更薄或者直径更大。

传感器的测量范围受到薄片中心最大允许温度的限制。

康铜箔是焊到空心圆柱体的铜热沉上。

一条铜引线焊到康铜箔中心，这样就得到一个由铜引线—康铜箔—铜热沉体组成的差分热电偶对—热电堆。

焊在康铜箔中心的铜引线与焊在铜热沉体上的铜引线构成热电堆的输出。

二、热沉式热流传感器焊接工艺分析热阻式热流计的结构特点是尺寸小，康铜片的尺寸很薄。

热流传感器功能特点安全操作及保养规程摘要本文介绍了热流传感器的功能特点、安全操作以及保养规程。

热流传感器是一种能够测量流体中的热量转移速率的装置。

了解热流传感器的特点对于正确操作和保养远脱离至关重要。

本文提供了一系列的操作和保养建议，以确保热流传感器的正常运行和延长其使用寿命。

1. 热流传感器功能特点热流传感器是一种用于测量流体热量转移速率的设备，主要应用于工业和实验领域。

其主要功能特点如下：•测量精确：热流传感器通过测量流体通过传感器的热量转移来计算流体的热传导功率，从而实现精确的热量转移测量。

•高灵敏度：热流传感器采用高灵敏度的热敏电阻材料，能够快速响应流体的温度变化，并将其转换为电信号。

•宽工作范围：热流传感器具有较大的工作温度范围和压力范围，适用于不同工况下的热量转移测量。

•长寿命：热流传感器采用优质材料和耐高温设计，具有较长的使用寿命。

2. 安全操作规程正确的操作是保证热流传感器正常工作和延长使用寿命的关键。

以下是一些安全操作规程：•按照说明书正确安装：在安装热流传感器之前，仔细阅读产品说明书，并按照说明书的要求进行正确的安装操作。

•避免超载使用：在使用热流传感器时，注意不要超出其额定工作范围，避免对传感器施加过大的压力或温度。

•定期校准和维护：定期对热流传感器进行校准和维护，确保其测量结果准确可靠。

•避免剧烈震动：避免将热流传感器暴露于剧烈震动或冲击的环境中，这可能会导致传感器损坏或测量结果不准确。

•避免接触腐蚀性液体：避免让热流传感器接触腐蚀性液体，这可能会导致传感器的损坏或测量结果的偏差。

•合理使用电源：确保为热流传感器提供稳定可靠的电源，避免电源波动对传感器工作的影响。

3. 保养规程适当的保养可以延长热流传感器的使用寿命和保持其测量准确性。

以下是一些保养规程：•定期清洁：定期使用干净的软布或刷子清洁热流传感器的外壳和接口，避免灰尘和污垢对传感器的影响。

•防水防尘：确保热流传感器的连接线和接口处没有松动，避免进水或进尘，影响传感器的正常工作。

热流计测量的原理
热流计是一种常用的热量测量仪器，通过测量流体中的热量传递来确定流体的热流量。

热流计可以测量液体、气体或蒸汽中的热量传递。

它被广泛应用于工业过程控制、能源管理和环境监测等领域。

热流计的原理基于传热控制方程和温度测量原理，它的工作原理可以简单概括为以下几个步骤：
1. 测量传感器：热流计包括一个感热传感器，用于测量流体中的温度。

一般情况下，该传感器使用热敏电阻、热电偶或热电阻等热敏元件制成。

2. 传热控制方程：热流计基于传热控制方程，即“导热方程”来计算流体的热流量。

这个方程可以表述为：热流量=导热系数×面积×温度梯度。

3. 温度差测量：在热流计中，通过测量流体中的温度差来计算热流量。

为了测量温度差，热流计通常设置有两个温度传感器，一个位于流体进口，一个位于流体出口。

这样，可以通过比较两个传感器的温度差，计算流体中的热流量。

4. 热量计算：通过测量温度差和已知的导热系数、面积等参数，可以使用传热控制方程计算出流体的热流量。

具体地说，热流计测量到的温度差越大，说明流体中的热量传递越多，热流量也就越大。

总之，热流计测量的原理是基于传热控制方程和温度测量原理，通过测量流体中的温度差来计算热流量。

通过对热敏元件的设计和调整，可以使得热流计的测量
精度更高，并适应不同介质和温度范围的测量要求。

热流计在工业过程控制和能源管理中具有重要的应用价值，并为实现能源节约和环境保护做出了贡献。

木结构墙体传热系数比较研究徐伟涛;何恩霞;郭宇;丁青峰;姚利宏【摘要】现代木结构建筑是一种节能、环保的建筑,如何对其进行定量分析和评价是研究的重点和难点.笔者首先利用热流计导热仪检测木结构墙体组成材料的导热系数,计算模拟几种不同组合墙体的传热系数,然后采用热箱-热流计法对实体木结构墙体、木结构墙体传热系数进行实测对比研究.研究结果表明:38mm×89mm木墙骨的平均传热系数为0.436 W/(m2·K),38 mm×140 mm木墙骨的平均传热系数为0.355 W/(m2·K),随着木墙骨规格及保温棉厚度的增加,墙体传热系数逐渐减小.【期刊名称】《林产工业》【年(卷),期】2018(045)011【总页数】4页(P47-50)【关键词】现代木结构;保温性;节能性;木框架;单元组成材料【作者】徐伟涛;何恩霞;郭宇;丁青峰;姚利宏【作者单位】国家林业和草原局林产工业规划设计院;;;;内蒙古农业大学【正文语种】中文【中图分类】TU366.2木结构建筑主要由木材承受荷载，其构件通过各种金属连接件或榫卯进行连接和固定。

木结构由天然材料组成，受材料本身条件的限制[1]。

木材作为建筑材料的一种，相较其他结构材料具有诸多优势，其质轻而强度大，易加工，具有天然的纹理，此外木结构建筑所具有的重要优势是保温隔热性，因而墙体保温性能是研究中的重要内容。

如同水由高向低流一样，环境中的热量传递为获得一种平衡，当建筑里面被加热，获得了舒适的室温，墙体内外就产生了温差，热流会以一定的速度通过墙体，热流逐步流失，其速度的快慢取决于材料对热流的阻力以及墙体两侧的温差。

因此，传热研究是获得整个墙体保温性能评价的有效方法。

1 实验设备与方法1.1 实验设备实验所用设备为北京东方奥达仪器设备有限公司所生产的JW-Ⅰ型墙体保温性能检测装置与JW-Ⅱ型建筑热工温度热流计巡回检测仪[2]。
