化工分离工程

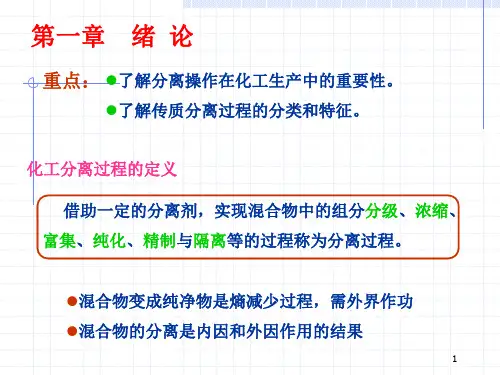

第一章 化工分离工程概述
分离过程的分类:机械分离、传质分离
传质分离过程用于各种均相混合物的分离,其特点是有质量传递现象发生,按所依据的物理化学原理不同,工业上常用的传质分离过程又可分为两大类,即平衡分离过程和速率分离过程。
平衡分离过程是借助分离媒介(如热量、溶剂或吸附剂)使均相混合物系统变成两相系统,再以混合物中各组分在处于相平衡的两相中不等同的分配为依据而实现分离。分离媒介可以是能量媒介(ESA )或物质媒介(MSA ),有时也可两种同时应用。
蒸发、蒸馏、吸收、萃取、结晶、离子交换、吸附、干燥、浸取、泡沫吸附
速率分离过程是在某种推动力(浓度差、压力差、温度差、电位差等)的作用下,有时在选择性透过膜的配合下,利用各组分扩散速率的差异实现组分的分离。
气体扩散、热扩散、电渗析、电泳、反渗透、超过滤 分离因子表示任一分离过程所达到的分离程度,其定义为
2
211//j i j i s ij
x x x x =
α
分离方法的选择
可行性、分离过程类别的选择、产品的价格、产品的热敏性、物质与分子的性质、经济性、安全与环保、经验
分离过程类别的选择
▪ 分子特性:分子重量、V an der Waals 体积、Van der Waals 面积、 偶极矩、极化度、双电常数、电荷、旋转
半径
▪ 热力学与传递性质:蒸气压、溶解度、吸附活性、扩散特性
第二章 精馏
蒸馏(Distillation ):借助液体混合物中各组分挥发性的差异而进行分离的一种操作方法。
简单蒸馏(simple distillation):混合液受热部分汽化,产生的蒸汽进入冷凝器种冷凝,分批收集不同组成的馏出液产品。
平衡蒸馏(equilibrium distillation):釜内液体混合物被部分汽化,使气相与液相处于平衡状态,然后将气相与液相分开,是一种单级蒸馏操作。
精馏 (rectification):液体混合物多次进行部分冷凝或部分汽化后,最终可以在气相中得到较纯的易挥发组分,而在液相中得到较纯的难挥发组分。
精馏计算:物料衡算,热量衡算,相平衡关系
计算方法:双组份常用图解法;多组分常用简捷法、严格计算法 普通精馏不适用下列物料的分离:
(1)待分离组分间的相对挥发度很接近于1。此时,它们的分离需要很多理论板数和很大的回流比,因此设备投资和操作费用很大,不经济。一般认为,当分离所需的理论板数大于100时,精馏已不适用。
(2)待分离组分形成恒沸物,此时相对挥发度等于1,平衡的汽液两相组成一样,普通精馏无法实现分离。 (3)待分离物料是热敏性的,或是在高温下易发生聚合、结垢、分解等不良反应的。 (4)待回收的组分是难挥发组分,且在料液中含量很低。此时能量消耗太大,不经济。 理论板、板效率和填料的理论板当量高度
理论板:进入该板的不平衡的物流发生了充分的接触传质,离开了两相的物流间达到了平衡;在该板上发生传质接触的汽液两相各自完全混合,板上各点的汽相和液相浓度各自一样;该板上充分接触后的汽液两相实现了机械上的完全分离,离开该板的汽流中不夹带雾滴,液流中不夹带气泡,也不存在漏液。
板效率: 1
*1++--=
j j j j MV y y y y E
式中,分子为汽相经实际板接触传质后的增浓值;分母则为经理论板后的增浓值;效率为两者之比值。
点效率、莫夫里板效率(干板效率)、湿板效率、总板效率
理论板数只与相平衡关系、规定的分离要求和精馏操作参数(进料热状况、回流比和液气比)有关,表征物料达到规定分离要求的难易。 系统物性对板效率的影响
液相粘度:粘度高产生的气泡大,两相接触差,液相扩散系数小,效率低; 相对挥发度:相对挥发度大则气相溶解度低,液相阻力大,板效率低; 表面张力:表面张力对板效率影响相当小。
二元精馏计算
图解法:在x -y 图上作出平衡线和操作线、对角线和曲,精馏段在 精馏段操作线与平衡线之间画得的梯级即为精馏段的理论板数,在提馏段操作线与平衡线画出的梯级数为提馏段的理论板数。
汽液平衡关系;相邻两板之间汽液两相组成的操作关系;原料液的组成;进料热状况;操作回流比;分离程度 精馏段
各组分的摩尔汽化焓相等; 气液接触时因温度不同而交换的的显热可以忽略不计;塔的热损失可以忽略不计 操作线方程 D x R x R R y )1
1()1(
+++= 提馏段操作线方程 B B
B B x V x V V y )1
()1(
-+= Feed stage considerations
冷液进料、饱和液体、气液混合进料、饱和蒸汽进料、过热蒸汽进料 进料热状态参数q :和液体的摩尔焓
饱和蒸汽的摩尔焓-饱料的摩尔焓
饱和蒸汽的摩尔焓-原=
q
q 线方程:)1
()1(
---=q z
x q q y F 平衡级与进料板位置的确定
精馏的简捷计算(多组分精馏)
关键组分:进料中按要求选取的两个组分(大多是挥发度相邻的两个组分它们对物料的分离起控制作用。挥发度大的称为轻关键组分(LK ),它在塔釜中的浓度必须加以控制,不能大于某个规定值;两组分中挥发度大的称为重关键组分(HK ),为达到分离要求,它在塔顶产品中的含量必须加以控制。料液中比轻关键组分更易挥发的组分为轻非关键组分(LNK ),简称为轻组分;比重关键组分更难挥发的组分称为重非关键组分(HNK ),简称为重组分。 在多组分精馏中,只在塔顶或塔釜出现的组分为非分配组分;而在塔顶和塔釜均出现的组分则为分配组分。LK 和HK 肯定同时在塔顶和塔釜出现,是当然的分配组分。 多组分精馏过程特性:
对二组分精馏,设计变量值被确定后,很容易用物料衡算式,汽液平衡式和热量衡算式从塔的任何一端出发作逐板计算,无需进行试差。
但在多组分精馏中,由于不能指定馏出液和釜液的全部组成,要进行逐板计算,必须先假设一端的组成,然后通过反复试差求解。
精馏塔的分离要求通常有两个,它们可以是产品的纯度和流量(或回收率),但至少有一个应是纯度。
