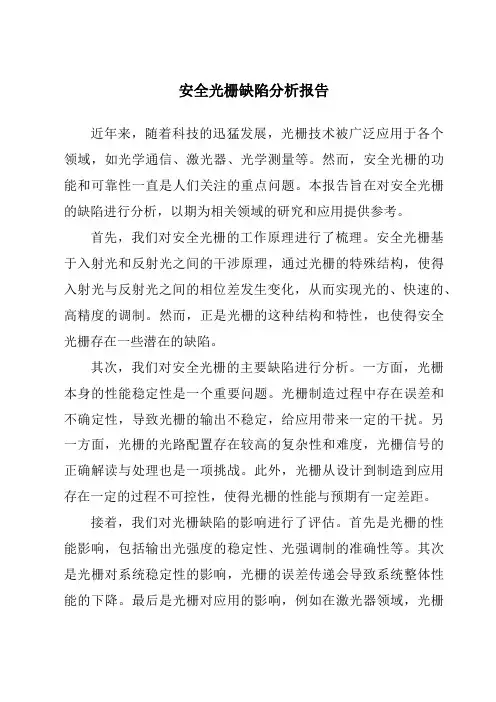

安全光栅缺陷分析报告近年来，随着科技的迅猛发展，光栅技术被广泛应用于各个领域，如光学通信、激光器、光学测量等。

然而，安全光栅的功能和可靠性一直是人们关注的重点问题。

本报告旨在对安全光栅的缺陷进行分析，以期为相关领域的研究和应用提供参考。

首先，我们对安全光栅的工作原理进行了梳理。

安全光栅基于入射光和反射光之间的干涉原理，通过光栅的特殊结构，使得入射光与反射光之间的相位差发生变化，从而实现光的、快速的、高精度的调制。

然而，正是光栅的这种结构和特性，也使得安全光栅存在一些潜在的缺陷。

其次，我们对安全光栅的主要缺陷进行分析。

一方面，光栅本身的性能稳定性是一个重要问题。

光栅制造过程中存在误差和不确定性，导致光栅的输出不稳定，给应用带来一定的干扰。

另一方面，光栅的光路配置存在较高的复杂性和难度，光栅信号的正确解读与处理也是一项挑战。

此外，光栅从设计到制造到应用存在一定的过程不可控性，使得光栅的性能与预期有一定差距。

接着，我们对光栅缺陷的影响进行了评估。

首先是光栅的性能影响，包括输出光强度的稳定性、光强调制的准确性等。

其次是光栅对系统稳定性的影响，光栅的误差传递会导致系统整体性能的下降。

最后是光栅对应用的影响，例如在激光器领域，光栅缺陷可能导致激光输出功率和频率的不稳定，影响激光器的实际应用效果。

最后，我们提出了解决光栅缺陷的改进方向。

一方面，可以通过改进光栅的制造工艺和材料选择，提高光栅的制造精度和稳定性。

另一方面，可以通过优化光栅的设计和封装，减小光栅的光学误差和信号处理误差。

此外，我们还强调了光栅制造过程的标准化和规范化，以确保光栅的性能和稳定性。

综上所述，安全光栅作为一种重要光学技术，虽然存在一些潜在的缺陷，但通过深入分析和改进，可以不断提高光栅的性能和可靠性，为相关领域的研究和应用带来更大的推动力。

我们鼓励光栅研究者和应用者对光栅缺陷进行深入研究，并提出相应的解决方案，为光栅技术的发展做出更大的贡献。

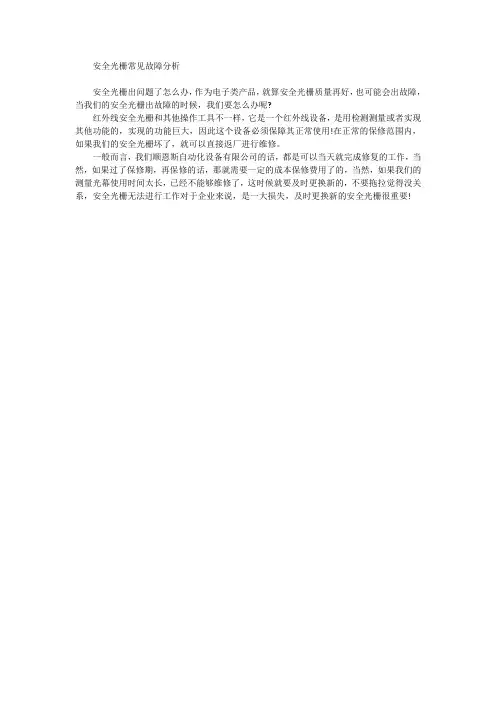

安全光栅常见故障分析
安全光栅出问题了怎么办，作为电子类产品，就算安全光栅质量再好，也可能会出故障，当我们的安全光栅出故障的时候，我们要怎么办呢?
红外线安全光栅和其他操作工具不一样，它是一个红外线设备，是用检测测量或者实现其他功能的，实现的功能巨大，因此这个设备必须保障其正常使用!在正常的保修范围内，如果我们的安全光栅坏了，就可以直接返厂进行维修。

一般而言，我们顺恩斯自动化设备有限公司的话，都是可以当天就完成修复的工作，当然，如果过了保修期，再保修的话，那就需要一定的成本保修费用了的，当然，如果我们的测量光幕使用时间太长，已经不能够维修了，这时候就要及时更换新的，不要拖拉觉得没关系，安全光栅无法进行工作对于企业来说，是一大损失，及时更换新的安全光栅很重要!。

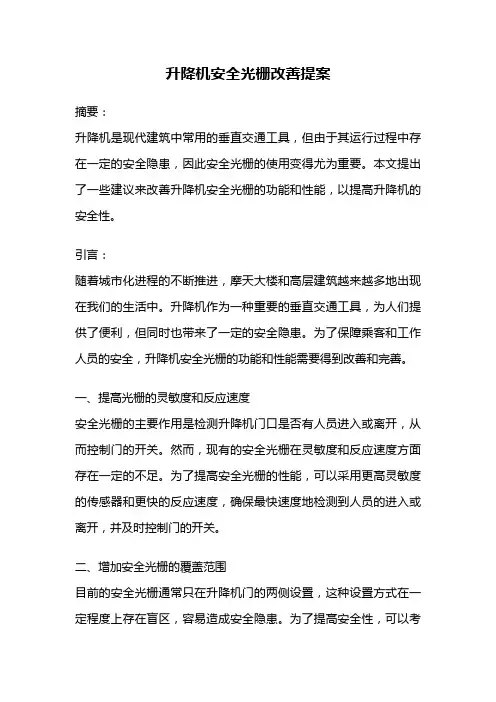

升降机安全光栅改善提案摘要：升降机是现代建筑中常用的垂直交通工具，但由于其运行过程中存在一定的安全隐患，因此安全光栅的使用变得尤为重要。

本文提出了一些建议来改善升降机安全光栅的功能和性能，以提高升降机的安全性。

引言：随着城市化进程的不断推进，摩天大楼和高层建筑越来越多地出现在我们的生活中。

升降机作为一种重要的垂直交通工具，为人们提供了便利，但同时也带来了一定的安全隐患。

为了保障乘客和工作人员的安全，升降机安全光栅的功能和性能需要得到改善和完善。

一、提高光栅的灵敏度和反应速度安全光栅的主要作用是检测升降机门口是否有人员进入或离开，从而控制门的开关。

然而，现有的安全光栅在灵敏度和反应速度方面存在一定的不足。

为了提高安全光栅的性能，可以采用更高灵敏度的传感器和更快的反应速度，确保最快速度地检测到人员的进入或离开，并及时控制门的开关。

二、增加安全光栅的覆盖范围目前的安全光栅通常只在升降机门的两侧设置，这种设置方式在一定程度上存在盲区，容易造成安全隐患。

为了提高安全性，可以考虑增加安全光栅的覆盖范围，例如在地面和顶部也设置安全光栅，以确保人员在任何位置进入或离开时都能被及时检测到。

三、加强安全光栅的可靠性和稳定性安全光栅的可靠性和稳定性对于升降机的安全至关重要。

为了确保安全光栅能长时间稳定运行，可以采用高质量的传感器和控制器，并定期进行检测和维护。

此外，还可以考虑使用冗余设计，即在安全光栅中增加备用传感器和控制器，以在出现故障时确保系统的正常运行。

四、提高安全光栅的抗干扰能力由于建筑环境的复杂性，升降机安全光栅经常受到各种干扰，例如电磁干扰、光线干扰等。

为了提高安全光栅的抗干扰能力，可以采用抗干扰技术，例如使用光纤传输信号以减少电磁干扰，使用滤光片来过滤光线干扰等。

五、加强对安全光栅的监测和维护为了确保升降机安全光栅的正常运行，需要加强对其的监测和维护工作。

可以定期对安全光栅进行检测和校准，及时发现和修复故障。

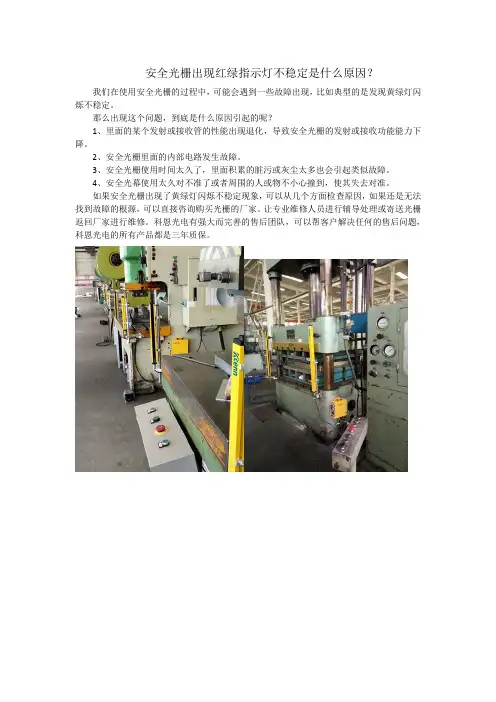

安全光栅出现红绿指示灯不稳定是什么原因？
我们在使用安全光栅的过程中，可能会遇到一些故障出现，比如典型的是发现黄绿灯闪烁不稳定。

那么出现这个问题，到底是什么原因引起的呢？
1、里面的某个发射或接收管的性能出现退化，导致安全光栅的发射或接收功能能力下降。

2、安全光栅里面的内部电路发生故障。

3、安全光栅使用时间太久了，里面积累的脏污或灰尘太多也会引起类似故障。

4、安全光幕使用太久对不准了或者周围的人或物不小心撞到，使其失去对准。

如果安全光栅出现了黄绿灯闪烁不稳定现象，可以从几个方面检查原因，如果还是无法找到故障的根源，可以直接咨询购买光栅的厂家。

让专业维修人员进行辅导处理或寄送光栅返回厂家进行维修。

科恩光电有强大而完善的售后团队，可以帮客户解决任何的售后问题，科恩光电的所有产品都是三年质保。

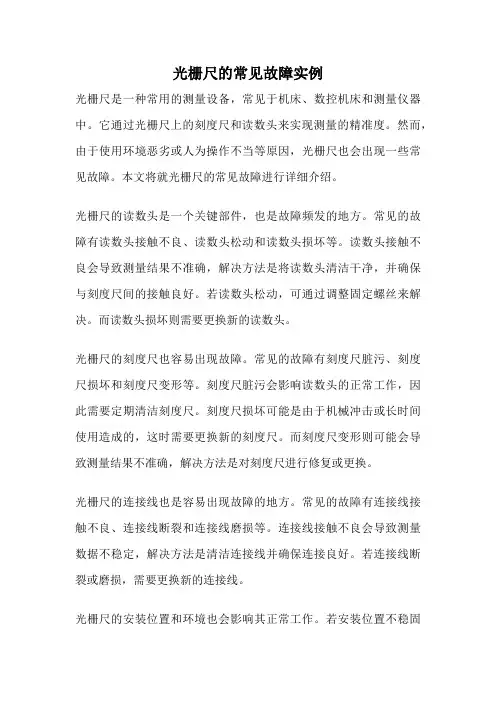

光栅尺的常见故障实例光栅尺是一种常用的测量设备，常见于机床、数控机床和测量仪器中。

它通过光栅尺上的刻度尺和读数头来实现测量的精准度。

然而，由于使用环境恶劣或人为操作不当等原因，光栅尺也会出现一些常见故障。

本文将就光栅尺的常见故障进行详细介绍。

光栅尺的读数头是一个关键部件，也是故障频发的地方。

常见的故障有读数头接触不良、读数头松动和读数头损坏等。

读数头接触不良会导致测量结果不准确，解决方法是将读数头清洁干净，并确保与刻度尺间的接触良好。

若读数头松动，可通过调整固定螺丝来解决。

而读数头损坏则需要更换新的读数头。

光栅尺的刻度尺也容易出现故障。

常见的故障有刻度尺脏污、刻度尺损坏和刻度尺变形等。

刻度尺脏污会影响读数头的正常工作，因此需要定期清洁刻度尺。

刻度尺损坏可能是由于机械冲击或长时间使用造成的，这时需要更换新的刻度尺。

而刻度尺变形则可能会导致测量结果不准确，解决方法是对刻度尺进行修复或更换。

光栅尺的连接线也是容易出现故障的地方。

常见的故障有连接线接触不良、连接线断裂和连接线磨损等。

连接线接触不良会导致测量数据不稳定，解决方法是清洁连接线并确保连接良好。

若连接线断裂或磨损，需要更换新的连接线。

光栅尺的安装位置和环境也会影响其正常工作。

若安装位置不稳固或不正确，会导致测量结果不准确。

此时需重新调整安装位置，保证光栅尺的稳定性。

总结起来，光栅尺的常见故障主要包括读数头故障、刻度尺故障、连接线故障以及安装位置和环境问题。

针对这些故障，可以采取相应的解决方法，如清洁、调整、更换等。

在使用光栅尺时，应注意保持良好的操作习惯，定期对光栅尺进行维护和检修，以确保其正常工作和准确测量。

提醒使用者在遇到光栅尺故障时，应及时联系专业人员进行维修，避免自行拆解或修理，以免造成更大的故障或人身伤害。

通过正确的使用和维护，可以延长光栅尺的使用寿命，并提高测量的精确度。

光栅尺作为现代化生产中不可或缺的测量设备，其故障的解决方法也是非常重要的。

光栅故障与维修方法有哪些由大量等宽等间距的平行狭缝构成的光学器件称为光栅。

一般常用的光栅是在玻璃片上刻出大量平行刻痕制成，刻痕为不透光部分，两刻痕之间的光滑部分可以透光，相当于一狭缝。

你知道如果遇上光栅故障了该怎么去修理呢? 以下是店铺为你整理的光栅故障与维修方法，希望能帮到你。

光栅故障与维修1故障现象：某配套瑞士ATEK AG5200数控系统的凸轮(铣)磨床，开机后，出现V轴突然失控，定位不准故障，系统无报警显示。

分析与处理过程：由于该机床在加工过程中，砂轮高速旋转，切削液成雾状，容易进入HEIDENHAIN光栅尺腔内，使光栅污染。

在故障发生前，类似的故障已经发生过几次，通过压缩气对光栅动尺和静尺的清洗，故障均可排除。

但本次经清洗后，故障仍然不能排除，初步怀疑故障可能在光栅尺或其脉冲整形电路部位。

在本机床上，由光栅尺来的正弦信号经过EXE脉冲整形电路放大整形后，形成方波，经J3送入控制部分。

通过在J3插件处测Ua1和U a2、*U a1，和*U a2方波信号，发现U a1和U a2、*U a1信号正常，幅值约2.5V左右;但*U a2方波幅值不到1V。

进一步检查J1插件的光栅输入ie1、ie2信号，发现ie1正弦波正常，幅值约1V左右，ie2正弦波幅值只有60mV，且很杂乱。

检查光栅与J1之间的连线正常，说明光栅不良。

考虑到光栅尺由读数单元及信号输出两大部分组成，读数单元由光源、聚光镜、动尺、静尺等组成;信号输出由光电池及放大电路组成。

对测量结果做深入分析就会发现：反复检测中ie1信号一直正常，只是ie2不正常，说明读数单元未损坏。

根据以上分析，初步判定作为光电转换器件的光电池故障的可能性较大。

测量光电池两端电压，发现一组为2.5V左右，一组只有1V 左右。

说明该组光电池已经损坏。

经更换光电池后，故障排除，工作正常。

光栅故障与维修2故障现象：某采用HEIDENHAIN光栅尺的卧式加工中心，开机后，出现X轴缓慢向正方向运动，系统无报警显示。

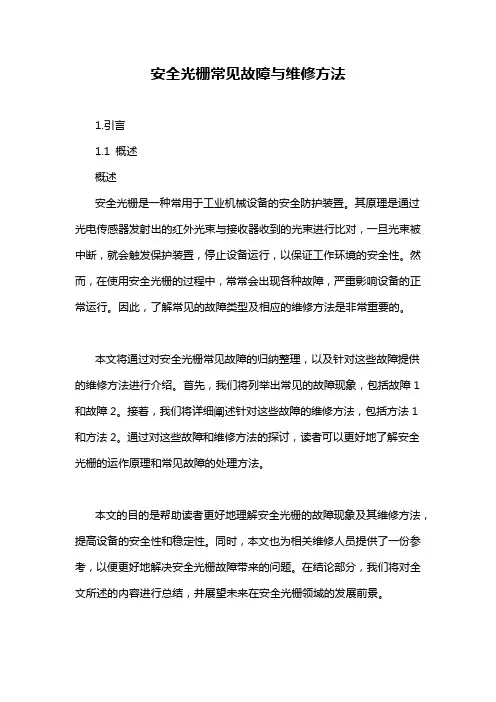

安全光栅常见故障与维修方法1.引言1.1 概述概述安全光栅是一种常用于工业机械设备的安全防护装置。

其原理是通过光电传感器发射出的红外光束与接收器收到的光束进行比对，一旦光束被中断，就会触发保护装置，停止设备运行，以保证工作环境的安全性。

然而，在使用安全光栅的过程中，常常会出现各种故障，严重影响设备的正常运行。

因此，了解常见的故障类型及相应的维修方法是非常重要的。

本文将通过对安全光栅常见故障的归纳整理，以及针对这些故障提供的维修方法进行介绍。

首先，我们将列举出常见的故障现象，包括故障1和故障2。

接着，我们将详细阐述针对这些故障的维修方法，包括方法1和方法2。

通过对这些故障和维修方法的探讨，读者可以更好地了解安全光栅的运作原理和常见故障的处理方法。

本文的目的是帮助读者更好地理解安全光栅的故障现象及其维修方法，提高设备的安全性和稳定性。

同时，本文也为相关维修人员提供了一份参考，以便更好地解决安全光栅故障带来的问题。

在结论部分，我们将对全文所述的内容进行总结，并展望未来在安全光栅领域的发展前景。

总之，本文将全面介绍安全光栅常见故障及其维修方法，以期为读者提供有益的参考和指导。

通过学习本文，读者将能够更好地了解安全光栅的故障处理，提高设备的运行效率和安全性。

1.2文章结构文章结构部分的内容（1.2）可以如下编写：1.2 文章结构本文将分为三个主要部分：引言、正文和结论。

引言部分将概述安全光栅的概念和应用领域，介绍本文的目的和意义。

同时，将简要阐述文章的结构和各个部分所涵盖的内容。

正文部分将主要分为两个小节：常见故障和维修方法。

在常见故障一节中，我们会列举一些安全光栅常见的故障现象，包括故障1和故障2等，并对每种故障进行详细解释和分析。

在维修方法一节中，我们将介绍常见故障的解决方法，包括方法1和方法2等。

每种维修方法都将以步骤和流程的形式进行阐述，以便读者能够清晰地理解和操作。

结论部分将对本文进行总结，并展望未来安全光栅领域的发展趋势。

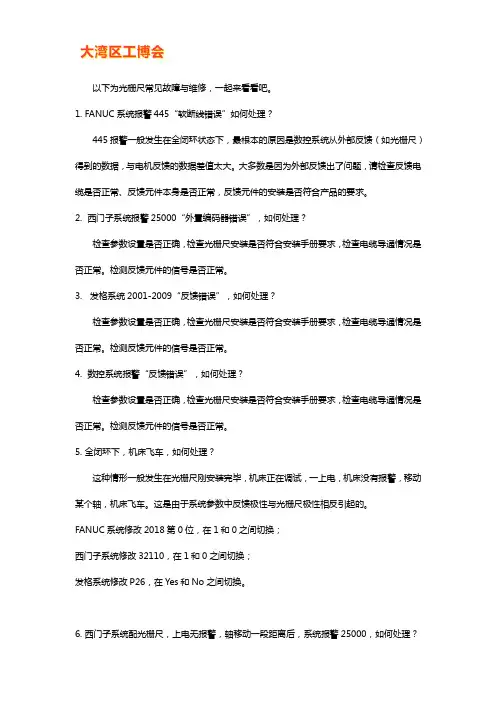

以下为光栅尺常见故障与维修，一起来看看吧。

1. FANUC系统报警445“软断线错误”如何处理？445报警一般发生在全闭环状态下，最根本的原因是数控系统从外部反馈（如光栅尺）得到的数据，与电机反馈的数据差值太大。

大多数是因为外部反馈出了问题，请检查反馈电缆是否正常、反馈元件本身是否正常，反馈元件的安装是否符合产品的要求。

2. 西门子系统报警25000“外置编码器错误”，如何处理？检查参数设置是否正确，检查光栅尺安装是否符合安装手册要求，检查电缆导通情况是否正常。

检测反馈元件的信号是否正常。

3. 发格系统2001-2009“反馈错误”，如何处理？检查参数设置是否正确，检查光栅尺安装是否符合安装手册要求，检查电缆导通情况是否正常。

检测反馈元件的信号是否正常。

4. 数控系统报警“反馈错误”，如何处理？检查参数设置是否正确，检查光栅尺安装是否符合安装手册要求，检查电缆导通情况是否正常。

检测反馈元件的信号是否正常。

5. 全闭环下，机床飞车，如何处理？这种情形一般发生在光栅尺刚安装完毕，机床正在调试，一上电，机床没有报警，移动某个轴，机床飞车。

这是由于系统参数中反馈极性与光栅尺极性相反引起的。

FANUC系统修改2018第0位，在1和0之间切换；西门子系统修改32110，在1和0之间切换；发格系统修改P26，在Yes和No之间切换。

6. 西门子系统配光栅尺，上电无报警，轴移动一段距离后，系统报警25000，如何处理？修改驱动中的参数P424=两MARK标记间距，一般P424=50。

7. 机床未移动，坐标自动累加，无法停止，如何处理？检测反馈元件（光栅尺、编码器）的电缆是否正常；检测反馈元件信号输出是否正常。

通常情况下，是由于反馈元件被水、油污染引起的。

8. 光栅尺进水、进油后还能用吗？光栅尺进水、进油后会出现计数不准、CNC报警等现象，水或油并不会损坏光栅尺内的玻璃标尺或钢带标尺，用99%浓度的酒精对其清洗后，可正常使用；水或油可能对读数头造成损坏，因为读数头上有电路板，被油、水污染后，可能造成短路、元器件烧毁、元器件老化等问题，读数头清洗后，是否正常工作，及是否长久稳定工作，均不可预测和保证。

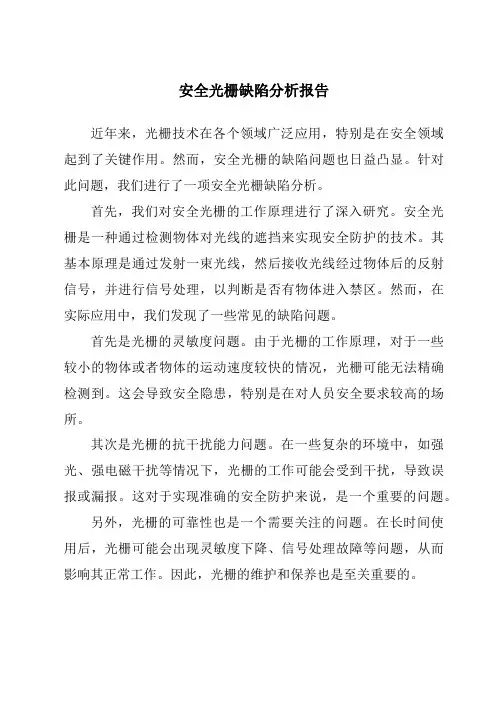

安全光栅缺陷分析报告近年来，光栅技术在各个领域广泛应用，特别是在安全领域起到了关键作用。

然而，安全光栅的缺陷问题也日益凸显。

针对此问题，我们进行了一项安全光栅缺陷分析。

首先，我们对安全光栅的工作原理进行了深入研究。

安全光栅是一种通过检测物体对光线的遮挡来实现安全防护的技术。

其基本原理是通过发射一束光线，然后接收光线经过物体后的反射信号，并进行信号处理，以判断是否有物体进入禁区。

然而，在实际应用中，我们发现了一些常见的缺陷问题。

首先是光栅的灵敏度问题。

由于光栅的工作原理，对于一些较小的物体或者物体的运动速度较快的情况，光栅可能无法精确检测到。

这会导致安全隐患，特别是在对人员安全要求较高的场所。

其次是光栅的抗干扰能力问题。

在一些复杂的环境中，如强光、强电磁干扰等情况下，光栅的工作可能会受到干扰，导致误报或漏报。

这对于实现准确的安全防护来说，是一个重要的问题。

另外，光栅的可靠性也是一个需要关注的问题。

在长时间使用后，光栅可能会出现灵敏度下降、信号处理故障等问题，从而影响其正常工作。

因此，光栅的维护和保养也是至关重要的。

综上所述，安全光栅的缺陷问题主要包括灵敏度问题、抗干扰能力问题以及可靠性问题。

为了解决这些问题，我们建议采取以下措施：首先，优化光栅的设计和制造工艺，提高其灵敏度和抗干扰能力。

通过使用更先进的技术和材料，可以提高光栅的性能，减少其缺陷。

其次，加强光栅的维护和保养工作。

定期对光栅进行检测和维修，及时发现和修复问题，可以有效延长光栅的使用寿命，提高其可靠性。

最后，加强对光栅技术的研究和创新。

通过不断的研发和改进，可以进一步提高光栅的性能和可靠性，满足不同领域的安全需求。

综上所述，安全光栅在实际应用中存在一些缺陷问题，但通过优化设计、加强维护和不断创新，这些问题是可以得到解决的。

安全光栅作为一种重要的安全防护技术，将继续发挥重要作用，确保人员和设备的安全。

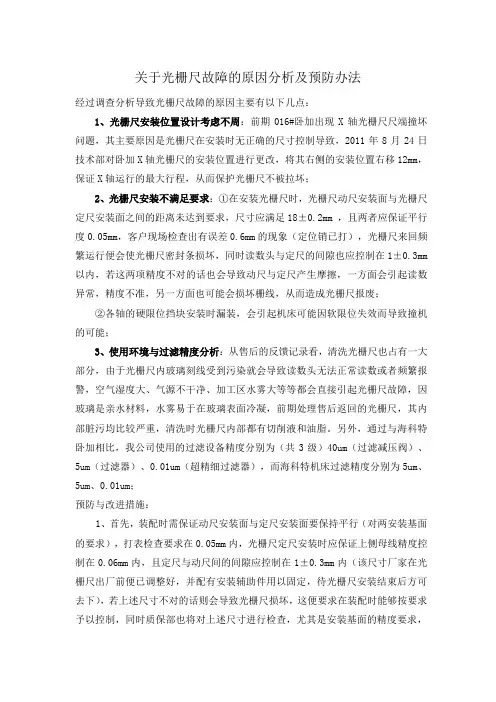

关于光栅尺故障的原因分析及预防办法经过调查分析导致光栅尺故障的原因主要有以下几点：1、光栅尺安装位置设计考虑不周：前期016#卧加出现X轴光栅尺尺端撞坏问题，其主要原因是光栅尺在安装时无正确的尺寸控制导致，2011年8月24日技术部对卧加X轴光栅尺的安装位置进行更改，将其右侧的安装位置右移12mm，保证X轴运行的最大行程，从而保护光栅尺不被拉坏；2、光栅尺安装不满足要求：①在安装光栅尺时，光栅尺动尺安装面与光栅尺定尺安装面之间的距离未达到要求，尺寸应满足18±0.2mm ，且两者应保证平行度0.05mm，客户现场检查出有误差0.6mm的现象（定位销已打），光栅尺来回频繁运行便会使光栅尺密封条损坏，同时读数头与定尺的间隙也应控制在1±0.3mm 以内，若这两项精度不对的话也会导致动尺与定尺产生摩擦，一方面会引起读数异常，精度不准，另一方面也可能会损坏栅线，从而造成光栅尺报废；②各轴的硬限位挡块安装时漏装，会引起机床可能因软限位失效而导致撞机的可能；3、使用环境与过滤精度分析：从售后的反馈记录看，清洗光栅尺也占有一大部分，由于光栅尺内玻璃刻线受到污染就会导致读数头无法正常读数或者频繁报警，空气湿度大、气源不干净、加工区水雾大等等都会直接引起光栅尺故障，因玻璃是亲水材料，水雾易于在玻璃表面冷凝，前期处理售后返回的光栅尺，其内部脏污均比较严重，清洗时光栅尺内部都有切削液和油脂。

另外，通过与海科特卧加相比，我公司使用的过滤设备精度分别为（共3级）40um（过滤减压阀）、5um（过滤器）、0.01um（超精细过滤器），而海科特机床过滤精度分别为5um、5um、0.01um；预防与改进措施：1、首先，装配时需保证动尺安装面与定尺安装面要保持平行（对两安装基面的要求），打表检查要求在0.05mm内，光栅尺定尺安装时应保证上侧母线精度控制在0.06mm内，且定尺与动尺间的间隙应控制在1±0.3mm内（该尺寸厂家在光栅尺出厂前便已调整好，并配有安装辅助件用以固定，待光栅尺安装结束后方可去下），若上述尺寸不对的话则会导致光栅尺损坏，这便要求在装配时能够按要求予以控制，同时质保部也将对上述尺寸进行检查，尤其是安装基面的精度要求，这是保证光栅尺能够互换的基础；2、在不考虑客户使用环境与使用方法的情况下，我公司是否可针对光栅尺经常清洗这一块问题作出预防，从光栅尺返回维修的记录看出（共9根），后期光栅尺故障属拉坏性质的较少，多数为编码器报警或读数异常，另外从售后维修的反馈记录看，015#卧加的光栅尺故障率最高，那么技术部能否依据海科特机床的过滤精度将015#卧加作为案例，将该机床的第一级过滤减压阀过滤精度更换为5um，并观察其更换后的使用效果。

最近光栅的故障比较频繁，中央件包边机出现故障代码6，IP/GB发泡线光栅被撞坏后也出现故障代码6。

这个故障出现的原因是光栅本身受到撞击或者机器本身的震动大导致光栅内部程序丢失或者程序存储元件损坏。

正确的配置好光栅，然后重新下载程序，就可以消除此故障。

如果无法配置光栅，则光栅本身元件损坏，需要到SICK去包修。

配置光栅的方法如下：1 安装SICK光栅的配置软件CDS，此软件以及说明书我放在\\a-shesm10\Groups\生产 production Dep\维护团队\10-维护学习\SICK（现笔记本中已安装）2 将编程电缆DB9/M8×4连接到PC的串口和光栅的配置接口3 将光栅连接头插好，如果光栅由两根串联，他们之间的连接头也要插好。

4 运行CDS软件，首先点击识别传感器的按钮（望远镜图标），如果能够扫描到所连接的光栅，参考附件中的文件继续进行配置。

如果未能识别到所有设备（两根串联的光栅，只识别了主光栅），则其中一根光栅有硬件问题，可以更换一根好的光栅与主光栅连接，再次使用扫描，如果能识别设备，则主光栅没有问题，从光栅损坏，如果不能识别所有设备，则主光栅也损坏。

5 将配置好的程序下载到光栅后（发送和接收段都要下载），故障代码6消失，此时光栅出现0的代码，表示光栅没有对好。

调整顺序为，先调整从光栅，对好后光栅指示灯变绿，再调整主光栅，代码从0变为1，2直到消失为止，此时按复位按钮主光栅红灯熄灭，绿灯亮起，光栅调整完毕。

（串联的光栅，从光栅如果没有对好，主光栅即使对好也无法复位）另外，IP/GB发泡线三个工位光栅配置相同，中央件，扶手和门把手包边机的配置相同，可以参考相同位置进行配置。

发射端不需要设置直接下载即可，接收端需要设置I/O Configuration中的参数，layout中的参数。

参数的设置要根据实际的接线，有些功能如果激活，但实际未接线的话光栅一样会报警。

Reset----不选此项，光栅自动复位，选择此项，同时layout中的Reset参数要选择internal.光栅需要按复位按钮才能复位。

第二节整机故障的分类及常见故障的检修一、光栅类故障的检修光栅类故障的现象可以分为无光栅、光栅亮度异常、光栅线性不良、一条水平亮线、一条垂直亮线等。

现将光栅类故障所涉及的主要电路及故障原因分析如下：1．由电源电路故障而引起的无光栅故障常见的故障现象是“三无”，即无光栅、无图像、无伴音，检测各路直流电压均无输出。

2．由行扫描电路故障而引起的无光栅故障由于行扫描电路是工作在高电压、大电流、大功耗状态下，因而发生故障的机会较多。

如果遇到无光栅故障时，应首先检查这一部分，而且要特别谨慎，避免故障范围扩大。

3．由场扫描电路故障引起的光栅类故障由场扫描电路故障引起的光栅类故障，其故障现象往往是一条水平亮线或光栅场幅不满，一般不牵连机内的其他电路。

但是，如果场输出级设有保护电路或有控制电路，则会造成无光栅或光栅很暗的现象。

4．由亮度电路、显像管及周围电路引起的光栅故障如果光栅故障是由亮度电路、显像管及周围电路引起，此时电视机可能会有伴音，还可能会有第二阳极电压。

其主要的故障特征是显像管部分管脚电压异常，造成无光栅或光栅亮度异常。

5．由微处理器控制系统故障而引起的光栅故障如果光栅故障是由于微处理器控制系统的故障而引起，可分成两类：一类是由于遥控系统的供电电路、开机复位电路、过载保护电路等导致无光栅；另一类是由于模拟量控制电路中的亮度控制、对比度控制等出现故障造成光栅异常。

6．由保护电路故障引起的无光栅故障当电路出现使显像管阳极电压过高或束电流过大时，保护电路就动作，使集成电路的行扫描前级无激励脉冲信号输出，致使行输出电路停止工作，也会造成无光栅故障。

因此，检修具有保护电路的机型时，必须先检查保护电路是否动作，然后再分析和处理其他故障，这样可以少走弯路。

检查安全光幕故障的常用方法
安全光栅安全光幕安全光栅厂家防水防尘安全光幕冲床保护装置
安全光栅出故障很正常，不出故障也很正常，安全光栅出故障的话极有可能是运行环境和使用方法的问题，下面，就说说检查安全光幕故障的常用方法：
1.直观检查方法
这是维修是最先用到的方法，要观察安全光栅电路板的元器件及线路是否有烧伤、裂缝等现象、电路板上是否有短路、断路，芯片接触不良等现象。

看安全光栅的线是否线路接通了。

2.功能程序测试方法
如果线路没问题，我们的安全光栅有通电，就是没法正常运行的话，检测下是不是安全光栅本身上面有太多灰尘了，把光线遮住了，如果灰尘太多的话，擦拭干净再进行测试
3.如果以上都没有好的话，请不要随意拆卸冲床保护器，联系安全光栅厂家，进行售后处理，像我们兴兆业的安全光栅都是质保两年的，带控制器的话，是质保三年的，有问题，发回给厂家，会直接给您维修的。

温馨提示：
普通的安全光栅没有防尘防水防油的功能，如果安全光幕的运行环境差的话，要提前告知安全光栅厂家，最好选择防水防尘防震防油的安全光幕，同时，我们在操作的时候，要做到检查后再工作。

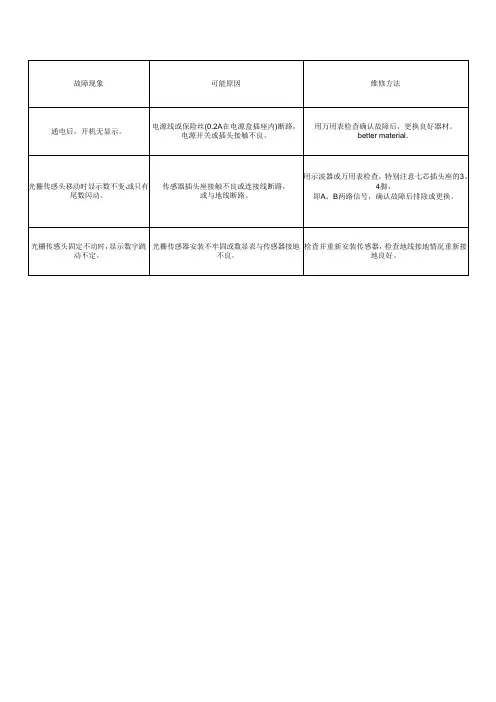

光栅尺经常会出现⼀些觉的问题我们怎么解决光栅尺经常会出现⼀些觉的问题我们怎么解决来源： 点击次数：909 发布⽇期：2014-11-18 14:00:02光栅尺接数显表使⽤的时候常见的故障和分析处理⽅法1、光栅传感器移动后只有末位显⽰器闪烁（1）A或B相⽆信号或不正常只有⼀相信号。

（2）有⼀路信号线不通。

（3）光敏三极管损坏2、移动光栅传感器只有⼀个⽅向计数，⽽另⼀个⽅向不计数（即单⽅向计数）（1）光栅传感器A、B信号输出短路.（2）光栅传感器A、B信号移相不正确。

（3）数显表有故障。

3、读数头移动发出吱吱声或移动困难（1）密封胶条有裂⼝。

（2）指⽰光栅脱落，标尺光栅严重接触摩擦。

（3）下滑体滚珠脱落。

（4）上滑体严重变形。

4、新光栅传感器安装后，其显⽰值不准（1）安装基⾯不符合要求。

（2）光栅尺尺体和读数头安装不合要求。

（3）严重碰撞使光栅副位置变化。

1、接电源后数显表⽆显⽰（1）检查电源线是否断线，插头接触是否良好。

（2）数显表电源保险丝是否熔断。

（3）供电电压是否符合要求。

2、数显表不计数（1）将传感器插头换⾄另⼀台数显表，若传感器能正常⼯作说明原数显表有问题。

（2）检查传感器电缆有⽆断线、破损。

1、光栅尺故障绝⼤多数问题出在读数头上。

⾸先是元件⽼化造成的失效，其次因其是运动部件，很可能会出现机械磨损或部件脱落现象。

2、不要试图⽤任何东西清理读数头上的光学器件，尤其是有机溶剂，可能会加剧电路板⽼化并破坏透镜上的镀膜涂料。

3、维修光栅尺是⼀项细致的⼯作，要事先做好⼀切准备，包括技术咨询、元器件的选型配备、维修中的轻拿轻放、避免污染等都要注意，真正称得上是⼀件细节决定成败的⼯作3、数显表间断计数（1）检查光栅尺安装是否正确，光栅尺所有固定螺钉是否松动，光栅尺是否被污染。

（2）插头与插座是否接触良好。

（3）光栅尺移动时是否与其他部件刮碰、摩擦。

（4）检查机床导轨运动副精度是否过低，造成光栅⼯作间隙变化。

安全光栅的检查步骤可以分为两部分：定期检测和功能测试，以及不定期的异常信号处理。

在定期检测和功能测试中，需要注意以下几点：
1. 检查安全光栅组件是否有比较明显的可见损害。

2. 验证光学封面是否存在划伤或弄脏的情况。

3. 确认安全光栅是否能够完全保护运行的危险机器设备。

4. 确保安全光栅能够真正保护工作人员的安全。

5. 对安全光栅进行必要的安全测试。

在不定期的异常信号处理中，可能遇到的问题及解决方案包括：
1. 如果在机器运行过程中出现不定期输出异常信号，可能是由于光电接线插头松动，连接不好，需要检查并拧紧其螺丝。

2. 如果红绿灯持续闪烁，可能是屏蔽线连接不好，光电受到外部电磁干扰（如逆变器、调光开关等），需要将栗腊牢屏蔽线接地。

3. 如果出现对不上光的情况，可能是光幕损坏，建议更换。

4. 如果灯光开启时光幕出现异常，可能是光线太强，造成光干扰，可以考虑把灯换成弱一点的灯。

此外，还需要确定安全光栅的对射距离间隔是否满足所需的对射间隔，查看发射端和接收端是否在同一水平线上，认识安全光栅的运用寿命等因素。

以上所有操作必须由工厂授权专业人员完成。

E_安全光栅操作说明安装：1.首先，确定安装位置。

E_安全光栅应安装在机器的危险区域周围，以防止工作人员不慎接触危险区域。

2.使用电钻在安装位置上打孔，确保孔的深度和直径与安装螺丝相匹配。

3.将E_安全光栅固定在安装位置，使用螺丝将其牢固地固定。

调试：1.连接电源。

将E_安全光栅的电源线与电源适配器连接，并将适配器插入电源插座。

2.连接控制器。

使用控制器的接口线将控制器与E_安全光栅连接。

3.进行信号测试。

通过控制器上的测试按钮，测试E_安全光栅的信号是否正常。

如果信号正常，控制器会发出声音或灯光提示。

4.进行触发测试。

使用测试物体，例如手指或木块，触碰E_安全光栅的光束，测试光栅是否能及时检测到触碰，并触发警报或机器停止运行。

维护：1.定期清洁。

使用干净的布将光栅表面和传感器表面进行轻轻擦拭，保持其清洁，以确保良好的工作性能。

2.检查连接线。

定期检查光栅与控制器之间的连接线是否松动或损坏，如有损坏应及时更换。

3.定期校准。

根据使用说明书，定期对E_安全光栅进行校准。

校准过程可能涉及一些参数的调整，确保光栅能够准确地监测到危险区域。

4.定期检查光栅的灯光和声音提示功能，以确保其正常工作。

如果发现异常，应立即进行维修或更换。

注意事项：1.在安装和调试过程中，务必断开机器的电源，以防止意外的启动和伤害。

2.在任何情况下，都不要绕过或禁用E_安全光栅。

它是为了保护工作人员的安全而设计的重要设备。

3.如果发现E_安全光栅出现故障或损坏，应立即停止使用，并通知相关维修人员进行维修或更换。

总结：E_安全光栅是一种重要的安全设备，可以有效地防止工作人员接触到机器的危险区域。

安装和调试过程需要谨慎操作，并定期进行维护和检查，以确保其正常工作。

通过遵循操作说明和注意事项，可以最大限度地提高工作场所的安全性。

安全栅维护检修规程一、安全栅维护检修规程概述安全栅是一种重要的安全设备，可以保护机器运转过程中操作人员的安全。

为了确保安全栅的有效性，必须定期进行维护检修。

本规程旨在规范安全栅的维护检修工作，保证安全栅的长期有效运行。

二、安全栅维护检修内容1. 定期检查安全栅的固定螺丝是否紧固，防止因螺丝松动而导致安全栅移动或失效。

2. 检查安全栅上的玻璃是否破损或裂纹，若存在问题需要及时更换新的。

3. 检查安全光幕的发射器和接收器是否处于清洁状态，防止因灰尘或杂物阻塞而导致光幕失效。

4. 检查安全光栅的线路是否正常，防止因线路故障而导致光栅失效。

5. 检查安全栅接口处是否有氧化或损坏，需要及时清洁或更换。

6. 检查安全栅控制器的运行状态，防止因控制器故障而导致安全栅失效。

三、安全栅维护检修频率1. 定期检查时间为每月一次，检查内容包括玻璃、螺丝、线路等。

2. 定期清洗安全光幕的发射器和接收器，时间为每季度。

3. 在设备更换或调整时，需要进行安全栅的重新校准和检查。

4. 在安全栅发生故障或失效时，需要立即进行修复并进行检查。

四、维护检修记录每一次维护检修都需要记录相关内容，包括维护日期、维护内容、维护人员等信息。

维护记录需保存至少两年以上，以备后续查验。

五、安全栅的使用与维护须知1. 安全栅的使用必须严格按照说明书的要求进行，并由专业人员进行安装和调试。

2. 操作人员需要定期进行安全栅的检查，发现问题及时上报给设备维护人员。

3. 在进行安全栅维护检修时，需要切断设备的电源，并确保设备处于安全状态。

4. 安全栅的维护检修必须由专业人员进行，并使用合适的工具和设备。

六、总结安全栅作为一种重要的安全设备，保护着操作人员的安全。

定期的维护检修可以确保安全栅的有效性，并减少操作人员的伤害风险。

因此，需要各个厂家、工厂加强对安全栅的维护检修工作，保障生产单位的安全。

HEIDENHAIN光栅故障维修3例德国HEIDENHAIN公司是全世界著名的光栅生产厂家，其技术、品种、产量和市场占有率都居世界领先水平，目前绝大多数全闭环结构的数控机床上均配套该公司的产品，因此在数控机床维修过程中经常会遇到此类故障。

为了便于读者参考，现将该公司产品的构成和原理简介如下。

6.3.1 光栅测量系统的工作原理HEIDENHAIN公司生产的光栅位置检测系统，由光栅尺和前置放大器EXE(进行脉冲放大整形及细分)两大部分构成。

光栅尺检测机床的实际位移，并输出与位移量和位移方向有关的两路信号到前置放大器EXE进行放大、整形和电子细分，最后经长线驱动后输出到CNC，形成全闭环控制系统。

图6-4为光栅的检测原理，光栅上刻有等间隔排列又能透过光线的细小的狭缝，如果把这样两个光栅一个固定于机床床身(称为标尺光栅)，一个可以随工作台运动(称为指示光栅)，并使两者相互错开一个角度θ叠合在一起，在“标尺光栅”与“指示光栅”的细小狭缝相交区域，透射光可以全部通过，便形成“亮区”；而在非相交部分，由于透射光被遮挡而形成“暗区”。

这样，在光栅的垂直方向上就可以形成明暗相间的条纹，这种条纹被人们称为“莫尔条纹”。

图6-4 光栅原理图当“指示光栅”相对“标尺光栅”做水平运动时，莫尔条纹将上下运动，且光栅移动一个光栅节距ρ时，条纹将移动相应的距离d，且θ角越小，条纹的间距就越大。

这样，就为位置检测提供了一种可方便检测的条纹。

HEIDNHAIN公司生产的指示光栅通常由5个短光栅构成，其排列如图6-4a所示，与此对应，在信号检测回路中使用了三相共6个光电池，如图6-4b。

通过光电池把莫尔条纹的明、暗变化，转换成电流信号输出。

在空间位置上，指示光栅G1和G2相差1/2栅距，使得光电池S1处于“亮区”时，S2正好在“暗区”。

这样当莫尔条纹移动时，这组光电池就可输出一个如图6-5所示的按正弦规律变化的电流信号i e1。

同理，指示光栅G3和G4也相差1/2栅距，对应的光电池S3和S4将形成正弦电流信号i e1。
