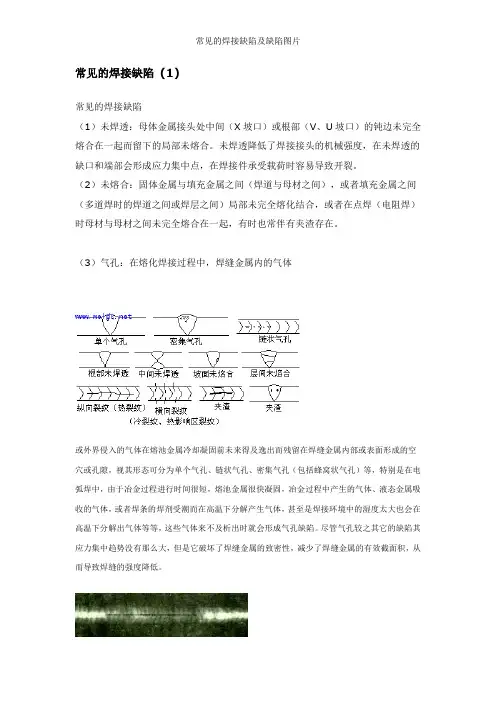

常见的焊接缺陷与缺陷图片

常见得焊接缺陷(1)常见得焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）得钝边未完全熔合在一起而留下得局部未熔合。

未焊透降低了焊接接头得机械强度，在未焊透得缺口与端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时得焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内得气体或外界侵入得气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成得空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别就是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生得气体、液态金属吸收得气体，或者焊条得焊剂受潮而在高温下分解产生气体，甚至就是焊接环境中得湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它得缺陷其应力集中趋势没有那么大，但就是它破坏了焊缝金属得致密性，减少了焊缝金属得有效截面积，从而导致焊缝得强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时得冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状与条状，其外形通常就是不规则得，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落得碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中得夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹就是焊接过程中或焊接完成后在焊接区域中出现得金属局部破裂得表现。

常见的焊接缺陷(1)常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。

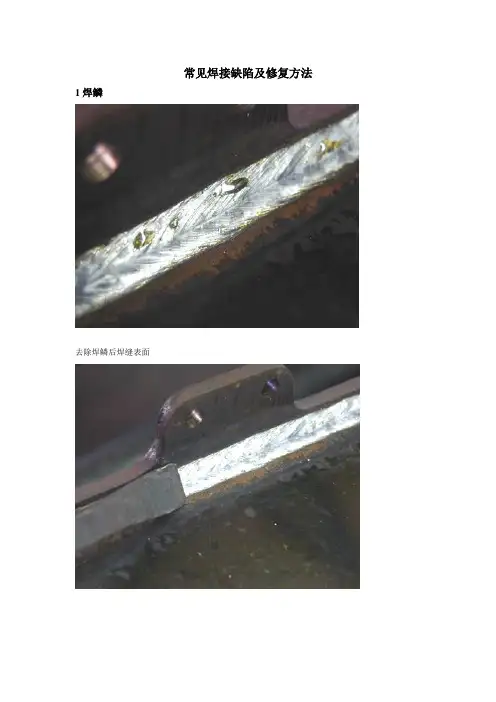

常见焊接缺陷及修复方法1焊鳞
去除焊鳞后焊缝表面
2气孔
修复方法:打磨去除该段焊缝，重新焊接。

3弧坑针状气孔
修复方法:打磨去除该段焊缝，重新焊接。

4气孔（砂眼）
修复方法:打磨去除所有影响焊缝，重新焊接。

5缩孔
修复方法:打磨去除所有影响焊缝，重新焊接。

6 端部裂纹/焊缝裂纹
修复方法:打磨去除所有影响焊缝，重新焊接。

7不良焊缝外观
修复方法:重新焊接。

8焊瘤及飞边
修复方法:打磨，重新焊接。

修复方法:重新焊接。

修复方法:重新焊接。

11焊缝不均匀修复方法:重新焊接。

修复方法:重新焊接。

修复方法:重新焊接。

常见得焊接缺陷(1)常见得焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）得钝边未完全熔合在一起而留下得局部未熔合。

未焊透降低了焊接接头得机械强度，在未焊透得缺口与端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时得焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内得气体或外界侵入得气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成得空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别就是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生得气体、液态金属吸收得气体，或者焊条得焊剂受潮而在高温下分解产生气体，甚至就是焊接环境中得湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它得缺陷其应力集中趋势没有那么大，但就是它破坏了焊缝金属得致密性，减少了焊缝金属得有效截面积，从而导致焊缝得强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时得冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状与条状，其外形通常就是不规则得，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落得碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中得夹渣断口照片钢板对接焊缝X射线照相底片型坡口，手工电弧焊，局部夹渣V．钢板对接焊缝X射线照相底片型坡口，手工电弧焊，两侧线状夹渣V钢板对接焊缝X射线照相底片手工电弧焊，夹钨型坡口，钨极氩弧焊打底+V（5）裂纹：焊缝裂纹就是焊接过程中或焊接完成后在焊接区域中出现得金属局部破裂得表现。

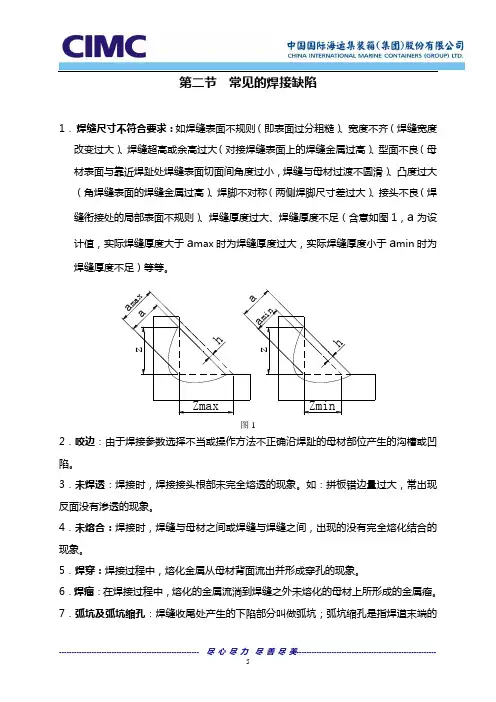

第二节常见的焊接缺陷1．焊缝尺寸不符合要求：如焊缝表面不规则（即表面过分粗糙）、宽度不齐（焊缝宽度改变过大）、焊缝超高或余高过大（对接焊缝表面上的焊缝金属过高）、型面不良（母材表面与靠近焊趾处焊缝表面切面间角度过小，焊缝与母材过渡不圆滑）、凸度过大（角焊缝表面的焊缝金属过高）、焊脚不对称（两侧焊脚尺寸差过大）、接头不良（焊a为设时为焊现象。

5．焊穿：焊接过程中，熔化金属从母材背面流出并形成穿孔的现象。

6．焊瘤：在焊接过程中，熔化的金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。

7．弧坑及弧坑缩孔：焊缝收尾处产生的下陷部分叫做弧坑；弧坑缩孔是指焊道末端的凹陷，且在后续焊道焊接之前或在后续焊道焊接过程中未被消除。

8．熔坑：由于焊接电流过大或操作不当，在焊缝背面的母材上形成的低于母材表面的点状凹坑。

9．偏焊：焊缝偏离母材，与母材没有完全结合。

10．气孔：焊接时，熔池中的气体在凝固时因未能逸出而残留下来所形成的空穴，二氧化碳气体保护焊因为气体问题引起空气侵入熔池，焊缝就会产生气孔。

气孔是一种常见焊接缺陷，按照分布特点可分成分散气孔和密集气孔。

11．飞溅：熔焊过程中向周围飞散的金属颗粒。

12．漏焊：图纸设计有焊缝，由于操作失误而没有焊接的现象称为漏焊。

13．裂纹：在焊接应力及其它至脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面所产生的缝隙，它具有尖锐的缺口和大的长宽比特征。

14．夹渣：焊接后残留在焊缝中的熔渣称为夹渣。

15．渗透不良：在要求单面焊双面成型的焊接中，反面成型不规则（尖锐、粗细高低不一），反面成型（渗透）偏离两块焊件对接线，以及没有渗透或渗透达不到规定的长度要求，称为渗透不良。

在集装箱制造中，拼板焊接常见。

16．错边：装配时由于两个焊件没有对正而造成板的中心线平行偏差或长度方向板边的不齐。

在集装箱制造中，例如拼板对接点焊时有可能出现。

17．型面不良与凸度过大（焊缝棍状）：角焊缝表面的焊缝金属过高，且母材表面与靠1）。

常见的焊接缺陷(1)常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。

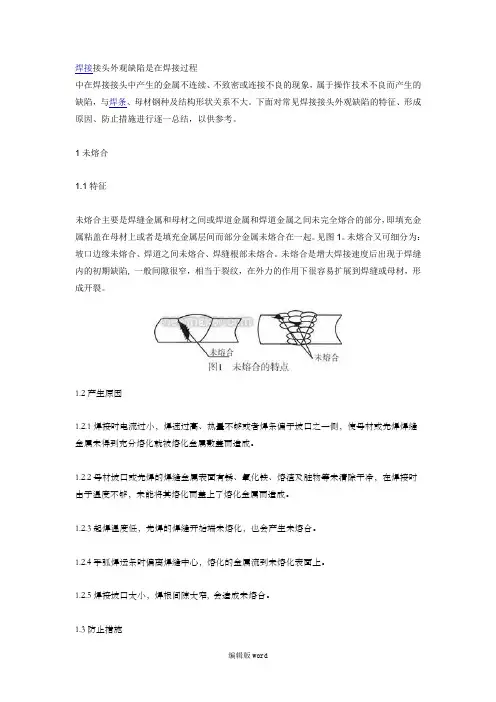

焊接接头外观缺陷是在焊接过程中在焊接接头中产生的金属不连续、不致密或连接不良的现象，属于操作技术不良而产生的缺陷，与焊条、母材钢种及结构形状关系不大。

下面对常见焊接接头外观缺陷的特征、形成原因、防止措施进行逐一总结，以供参考。

1未熔合1.1特征未熔合主要是焊缝金属和母材之间或焊道金属和焊道金属之间未完全熔合的部分，即填充金属粘盖在母材上或者是填充金属层间而部分金属未熔合在一起。

见图1。

未熔合又可细分为：坡口边缘未熔合、焊道之间未熔合、焊缝根部未熔合。

未熔合是增大焊接速度后出现于焊缝内的初期缺陷, 一般间隙很窄，相当于裂纹，在外力的作用下很容易扩展到焊缝或母材，形成开裂。

1.2产生原因1.2.1焊接时电流过小，焊速过高、热量不够或者焊条偏于坡口之一侧，使母材或先焊焊缝金属未得到充分熔化就被熔化金属敷盖而造成。

1.2.2母材坡口或先焊的焊缝金属表面有锈、氧化铁、熔渣及脏物等未清除干净，在焊接时由于温度不够，未能将其熔化而盖上了熔化金属而造成。

1.2.3起焊温度低，先焊的焊缝开始端未熔化，也会产生未熔合。

1.2.4手弧焊运条时偏离焊缝中心，熔化的金属流到未熔化表面上。

1.2.5焊接坡口太小，焊根间隙太窄, 会造成未熔合。

1.3防止措施1.3.1稍减焊接速度，略增焊接电流, 使热量增加到足以熔化母材或前一层焊缝金属。

1.3.2焊条角度及运条应适当，要照顾到母材两侧温度及熔化情况。

1.3.3对由熔渣、脏物等所引起的未熔合，要加强清渣，将氧化皮等脏物清理干净。

1.3.4对初学者应注意分清熔渣和铁水，焊条有偏心时应调整角度使电弧处于正确方向。

1.3.5气体保护焊尤宜控制焊接速度不要过高，电弧电压偏低，维持一定的弧长，保持射流过渡，而且优先应用氦混合气体作为保护气体。

1.3.6 半自动焊或埋弧自动焊场合，焊丝直接对准接头根部以确保根部焊透。

2咬边2.1特征咬边是焊接过程中，电弧将焊缝边缘熔化后，没有得到填充金属的补充，在焊缝金属的焊趾区域或根部区域形成沟槽或凹陷。

常见的焊接缺陷
（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

（6）偏析：在焊接时因金属熔化区域小、冷却快，容易造成焊缝金属化学成分分布不均匀，从而形成偏析缺
陷，多为条状或线状并沿焊缝轴向分布。
