GB50116-2013与GB50116-1998解读 -140529解析

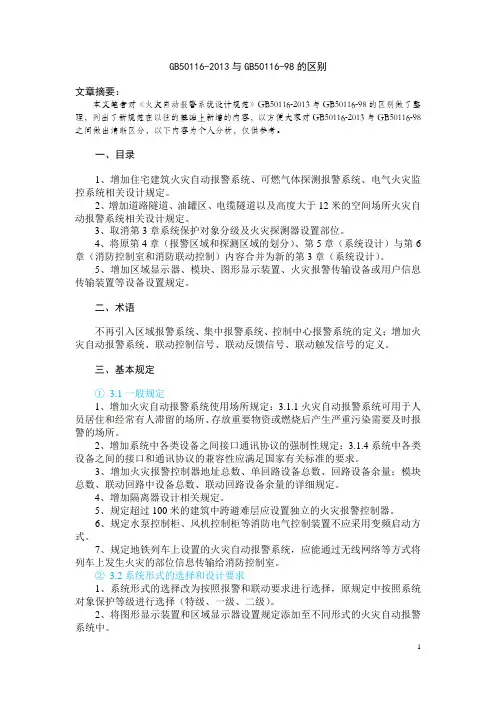

GB50116-2013与GB50116-98的区别文章摘要：本文笔者对《火灾自动报警系统设计规范》GB50116-2013与GB50116-98的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分，以下内容为个人分析，仅供参考。

一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。

2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。

3、取消第3章系统保护对象分级及火灾探测器设置部位。

4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。

5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。

二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。

三、基本规定① 3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。

2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。

3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。

4、增加隔离器设计相关规定。

5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。

6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。

7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。

② 3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。

新国标《火灾自动报警系统设计规范》GB50116-2013再学习，新体会中维国际工程设计有限公司徐兆峰《火灾自动报警系统设计规范》GB50116-2013（以下称新火规）已正式发布，该规范和98版比较，变化大，新增内容多，2014年5月1日实施。

设计、审图、施工单位和消防主管部门、开发商，方方面面都在研讨。

新火规的全面理解执行可能还要假以时日。

下面将本人学习体会写出，若有理解错误或不当之处，望同行指正。

一、新火规有24个强条，有些强条是对消防产品制造的规定，有些强条是对施工单位编制程序的要求：如 4.1.1消防联动控制器应能按设定的控制逻辑向相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。

4.1.6需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。

这是为了提高准确性、避免误动作。

防烟楼梯前室，合用前室、消防电梯前室……等处，只设有一个探测器的小保护区域，一个触发信号是感烟探测器，另一个触发信号就是人工手动报警按钮。

对设计单位而言,有些强条需写在说明里，有些强条应在设计图纸中实现。

某些审图专家将设计单位未写入说明的强条，定为违背强条，本人不敢苟同。

试想：若所有有关专业的黑体强条都写入说明，则设计说明该有多长！1、强条3.1.6：系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。

无疑，此条会导致设计工作量大大增加。

总线短路隔离器与探测器的连接有树形布置和环形布置两种。

总线短路隔离器可集中在一个或几个模块箱内或沿路由就近挂墙安装（底边距地2.2M）。

吊顶内安装时，底边距吊顶0.2M。

树型结构，可集中置于弱电竖井内。

详见消防图集14X505-1，P11/P12。

树型、环形总线总线隔离器不通用；若探头带隔离功能，可不设总线隔离器；总线短路隔离器同时隔离总线和电源线。

对《火灾自动报警系统设计规范》（GB 50116-2013）的初步解析一、强条部分本规范共有24条强制性条文，分布于3、4、6、10、11、12章中，具体为3.1.6条、3.1.7条、3.4.1条、3.4.4条、3.4.6条、4.1.1条、4.1.3条、4.1.4条、4.1.6条、4.8.1条、4.8.4条、4.8.5条、4.8.7条、4.8.12条、6.5.2条、6.7.1条、6.7.5条、6.8.2条、6.8.3条、10.1.1条、11.2.2条、11.2.5条、12.1.11条及12.2.3条。

1）、3.1.6条 本条规定系统总线上及总线穿越防火分区处必须设短路隔离器，并规定每一隔离器所带消防设备总数不得超过32点。

对于该条的执行，由于整本规范并没有对短路隔离器的安装作出明确规定，故短路隔离器可就地设置；对标准层，一般点数不会超过100点，4路即可，则可注明短路隔离器设于楼层接线箱内。

这样，对设计影响不太大；若在地下车库等场所采用集中设置，则将分十余路配出，可能图面表达较困难。

另外，对于总线穿越防火分区处应设短路隔离器，应理解为该总线在两防火分区都连接设备时，若总线只是路过，则可以不设。

D在宣贯中也是这么讲的。

2）、3.1.7条 本条规定在超高层建筑中，除设在消控室的外，各控制器直接连接的探测器、手报、模块等不应跨越避难层。

本条的疑问是，何为“直接”？有“间接”吗？“间接”为何可以不受限？当然，本条的执行并不困难，把控制器都设于消控室就可以了。

而且现在都是这么做的。

根据D在宣贯中称，即便都设在消控室内，也宜按此条设控制器。

如一建筑共设3个避难层，则应至少设4个控制器，#1控制器带第一避难层及以下；#2控制器带第一避难层（不含该层）至第二避难层（含该层）；#3控制器带第二避难层（不含该层）至第三避难层（含该层）；#4控制器带第三避难层（不含该层）以上。

3）、3.4.1条 本条规定具有联动功能的系统应设消防控制室。

《火灾自动报警系统设计规范GB50116-2013》解读--吸气式感烟火灾探测器部分在经过了多年的深思熟虑和不断修改之后，正式版《火灾自动报警系统设计规范GB50116-2013》终于在万众期盼中发布了。

根据近几年来市场对于火灾报警的需求和火灾报警技术的不断进步，新版的火灾自动报警系统设计规范对上一版GB50116-98版做出了较大改动。

GB50116-2013《火灾自动报警系统设计规范》（以下简称《规范》）在探测器选择方面除了传统的感烟探测器、感温探测器、缆式感温探测器和线型感烟探测器外，针对特定场合还新增了光纤光栅测温系统、火焰探测器、图像型探测器、一氧化碳火灾探测器、吸气式感烟火灾探测器等的选择和相关标准。

其中在某些章节单独列出了吸气式感烟火灾探测器的选择和设计标准，这肯定了目前此类产品在火灾报警领域所起到的作用。

对于特殊场所和具有特殊建筑特点的区域，原先普遍使用的点式烟感早已不能满足火灾探测的需要。

其实早在多年前，吸气式感烟火灾探测器已经开始陆续地运用在一些特殊场所，但是因为缺少相关的法律法规，市场上的产品质量层次不齐，设计时也只能参考国外的一些标准或相近项目。

所以现在新《规范》出台后，不仅为消防/电气设计和应用提出了指导方向，也对整个吸气式感烟火灾探测器领域的规范起到了很好的推进作用。

下面我们就来解析新《规范》中吸气式感烟火灾探测器的相关内容：5.4 吸气式感烟火灾探测器的选择5.4.1 下列场所宜选择吸气式感烟火灾探测器（摘自规范第5.4节，22页）：1. 具有高速气流的场所；解读：如通信机房、计算机房、无尘室等任何通过空气调节作用而保持正压的场所。

在这些场所中，烟雾通常被气流稀释，这给点型感烟探测技术的可靠性带来了困难。

而吸气式感烟火灾探测器由于采用主动的吸气式采样方式，并且系统通常具有很高的灵敏度，加之布管灵活，所以成功地解决了气流对于烟雾探测的影响。

（图1：吸气式感烟火灾探测器的工作原理）2. 点型感烟、感温火灾探测器不适宜的大空间、舞台上方、建筑高度超过12m 或有特殊要求的场所；解读：如机场航站楼、火车候车大厅、酒店中庭、大型物流中心等场所，空间跨度较大，高度往往超过12m，气流易分层和横向扩散，安装点型感烟、感温火灾探测器完全无法发挥作用。

《火灾自动报警系统设计规范》GB50116 2013版与98版的新旧变化《火灾自动报警系统设计规范》GB50116-2013（新规范）和GB50116-98（旧规范）相比较，主要有以下四个方面变化：变化一：减小系统容量，增强系统稳定性。

2013版（新规范）3.1.5条提到：任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数，均不应超过3200点，其中每一总线回路连结设备的总数不宜超过200点，且应留有不少于额定容量10％的余量；任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数不应超过1600点，每一联动总线回路连结设备的总数不宜超过100点，且应留有不少于额定容量10％的余量。

这一条在网上传的山寨的08版规范上面也有见到，看来这个是将来的一个趋势，搜罗国内各种类型火灾报警控制器，大多数产品都不能满足这一规范。

改变是痛苦的，前景是美好的。

报警控制器的容量如果没有受到一定的限制，点位带的过多，系统的稳定性势必会下降，在实际情况中也使很多报警系统在用户那边成为了“摆设”，所以新的设计规范里面加上这一条是很有必要的。

变化二：增加住宅火灾自动报警设置相关规定。

2013版（新规范）第七章增加了住宅建筑火灾自动报警系统这一部分内容，这对于整个火灾自动报警行业来说是一次质的飞跃，98版（旧规范）侧重于公共建筑的保护，随着社会的发展，旧规范已经无法与社会现状相适应，加上如今住宅火灾的多发，修改规范也成了必然。

变化三：细化重点防范区域设置的规定。

2013版（新规范）对道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所等重点火灾保护场所的火灾报警系统设置进行了细化的规定。

这些场所都是火灾较难扑救场所，很多设计人员在设计上面也存在盲区，细化了这些规定也为设计人员开辟了设计的新思路。

变化四：增加特种火灾探测器的设置规定。

目前市场上除了通用的感烟、感温等常用的火灾探测器外，特种探测器也在一些领域逐渐占领市场。

《火灾自动报警系统设计规范》13版与98版的区别为了方便大家对GB 50116-2013与GB 50116-98之间做出清晰区分，下面对GB 50116-2013《火灾自动报警系统设计规范》与GB 50116-98《火灾自动报警系统设计规范》进行了整理，列出了新规范在以往的基础上新增的内容。

GB 50116-2013《火灾自动报警系统设计规范》在探测器选择方面除了感烟探测器、感温探测器、缆式感温探测器和线型感烟探测器外，新增了光纤光栅测温系统、火焰探测器、图像型探测器、一氧化碳火灾探测器、吸气式感烟火灾探测器选用规定等等。

突出在特定场合选择合适的探测器更能有利于火灾的探测。

一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。

2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。

3、取消第3章系统保护对象分级及火灾探测器设置部位。

4、将原第4章(报警区域和探测区域的划分),第5章(系统设计)与第6章(消防控制室和消防联动控制)内容合并为新的第3章(系统设计)。

5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。

二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义;增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。

三、基本规定①3.1一般规定、增加火灾自动报警系统使用场所规定1、3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。

2、增加系统中各类设备之间接口通讯协议的强制性规定。

3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。

3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量;模块总数、联动回路中设备总数、联动回路设备余量的详细规定。

4、增加隔离器设计相关规定。

《火灾自动报警系统设计规范GB50116-2013》解读--吸气式感烟火灾探测器部分在经过了多年的深思熟虑和不断修改之后，正式版《火灾自动报警系统设计规范GB50116-2013》终于在万众期盼中发布了。

根据近几年来市场对于火灾报警的需求和火灾报警技术的不断进步，新版的火灾自动报警系统设计规范对上一版GB50116-98版做出了较大改动。

GB50116-2013《火灾自动报警系统设计规范》（以下简称《规范》）在探测器选择方面除了传统的感烟探测器、感温探测器、缆式感温探测器和线型感烟探测器外，针对特定场合还新增了光纤光栅测温系统、火焰探测器、图像型探测器、一氧化碳火灾探测器、吸气式感烟火灾探测器等的选择和相关标准。

其中在某些章节单独列出了吸气式感烟火灾探测器的选择和设计标准，这肯定了目前此类产品在火灾报警领域所起到的作用。

对于特殊场所和具有特殊建筑特点的区域，原先普遍使用的点式烟感早已不能满足火灾探测的需要。

其实早在多年前，吸气式感烟火灾探测器已经开始陆续地运用在一些特殊场所，但是因为缺少相关的法律法规，市场上的产品质量层次不齐，设计时也只能参考国外的一些标准或相近项目。

所以现在新《规范》出台后，不仅为消防/电气设计和应用提出了指导方向，也对整个吸气式感烟火灾探测器领域的规范起到了很好的推进作用。

下面我们就来解析新《规范》中吸气式感烟火灾探测器的相关内容：5.4 吸气式感烟火灾探测器的选择5.4.1 下列场所宜选择吸气式感烟火灾探测器（摘自规范第5.4节，22页）：1. 具有高速气流的场所；解读：如通信机房、计算机房、无尘室等任何通过空气调节作用而保持正压的场所。

在这些场所中，烟雾通常被气流稀释，这给点型感烟探测技术的可靠性带来了困难。

而吸气式感烟火灾探测器由于采用主动的吸气式采样方式，并且系统通常具有很高的灵敏度，加之布管灵活，所以成功地解决了气流对于烟雾探测的影响。

（图1：吸气式感烟火灾探测器的工作原理）2. 点型感烟、感温火灾探测器不适宜的大空间、舞台上方、建筑高度超过12m 或有特殊要求的场所；解读：如机场航站楼、火车候车大厅、酒店中庭、大型物流中心等场所，空间跨度较大，高度往往超过12m，气流易分层和横向扩散，安装点型感烟、感温火灾探测器完全无法发挥作用。

解读GB50116-2013《火灾自动报警系统设计规范》笔者对GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分。

一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。

2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。

3、取消第3章系统保护对象分级及火灾探测器设置部位。

4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。

5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。

二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。

三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。

2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。

3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。

4、增加隔离器设计相关规定。

5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。

6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。

7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。

②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。

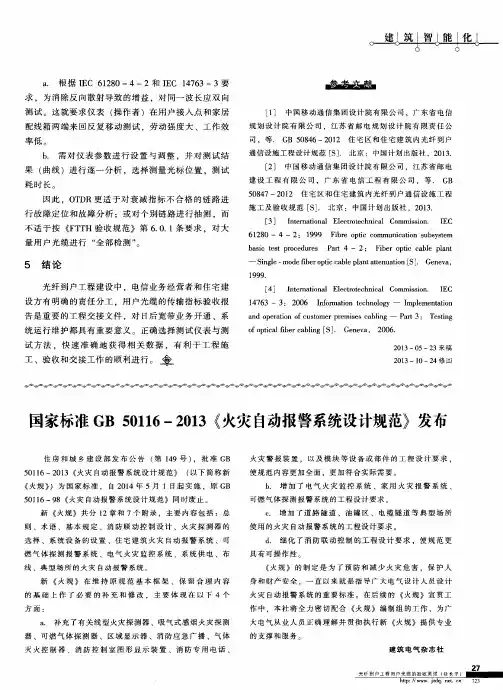

火灾自动报警系统设计及应用简析【摘要】国家标准GB 50116-2013《火灾自动报警系统设计规范》已实施。

从该设计规范1998年版、2013年版新旧版本对比、系统设计要点、施工注意事项等方面进行了详细分析，以供设计人员参考。

【关键词】火灾自动报警系统；消防控制室；总线短路隔离器；火灾报警器引言国家标准GB 50116-2013《火灾自动报警系统设计规范》（以下简称“新规范”）已于2014年5月1日正式实施。

新规范共计258条条文，其中24条强制性条文。

由于颁布时间较短、与1998年版旧规范变化较大，在设计、审图、施工阶段的理解与执行上仍存在较多的疑点和偏差。

本文从新旧规范对比、设计要点、施工注意事项等几个方面对火灾自动报警系统设计与应用中出现的常见问题进行简单分析。

1．新旧规范对比新规范是对原国家标准《火灾自动报警系统设计规范》GB 50116-98(以下简称“原规范”)的一次全面修订，在维持原规范基本框架、保留合理内容的基础上作了必要的补充和修改，主要体现在以下几个方面：1.1 修改了火灾自动报警系统的定义，扩大了规范适用范围。

1.2 增加了住宅建筑电气火灾监控系统、住宅建筑火灾报警系统、可燃气体探测报警系统以及典型场所使用的火灾自动报警系统的工程设计要求。

1.3 增加了消防设备构成和设置要求。

1.4 改变了系统构成、系统形式和设计要求：1）可以根据工程的实际情况采用对等网络和集中区域的系统构成模式。

2）重新定义区域、集中和控制中心系统。

3）取消保护对象分级的要求。

1.5 调整了火灾警报和消防应急广播的设计要求。

1.6 补充了消防控制室的设计要求。

1.7 补充、细化了消防联动控制的设计要求。

按照新规范，火灾自动报警系统的基本框架如下图。

本系统示例是一个集中报警系统的构成示意图，在具体工程设计中，由设计人员根据工程实际情况进行配置。

2．设计要点2.1 一般规定是否需要设置火灾自动报警系统，需根据工程项目的类型、特点来具体分析；比如，一般民用建筑电气设计按照新规范及GB50045《高层民用建筑设计防火规范》、JGJ16《民用建筑电气设计规范》、GB50016《建筑设计防火规范》等相关标准来确定；人防工程电气设计按照新规范及GB50016《建筑设计防火规范》、GB50098《人民防空工程设计防火规范》等相关标准来确定。
