全站仪的使用方法及按键说明介绍全站仪是一种用于测量和记录建筑工程、土地勘测和测绘等领域的仪器。
它集成了全方位的测量功能,能够高精度地测量水平角、垂直角和斜距,广泛应用于各种测量工作中。
本文档将介绍全站仪的使用方法及详细说明按键功能。
使用方法1.准备工作在使用全站仪之前,需要进行以下准备工作: - 确保全站仪已经充好电,并连接到计算机或移动设备上(如有需要)。
- 检查全站仪上是否装载了正确的软件和固件版本,确保其功能正常。
- 根据测量需要,选择合适的测量模式和参数设置。
2.设置目标点在开始测量之前,需要设置目标点。
目标点是测量仪器将要测量或测绘的位置。
•在测量区域的目标点上设置反光棱镜或反射器。
•确定全站仪的放置位置,保证其能够够清晰地观测到目标点。
3.进行测量根据测量的需要,选择不同的测量模式和参数设置。
全站仪通常具有以下几种测量模式: - 利用全站仪拍照并记录点位的快速测量模式。
- 连续测量模式,在此模式下可以连续测量多个点位,并在计算机或移动设备上显示结果。
- 角度测量模式,该模式用于测量水平角和垂直角。
当选择了合适的模式后,按下仪器上的测量键开始测量。
4.数据处理与导出在测量结束后,全站仪通常具备将数据导出的功能,用于进一步处理和分析测量结果。
•连接全站仪到计算机或移动设备上,通过USB或蓝牙等接口传输数据。
•使用全站仪软件或第三方软件导入数据,并进行处理和分析。
按键说明全站仪上的按键通常具有以下几种功能:•开关机键:用于打开和关闭仪器,长按可进行系统恢复和校准。
•菜单键:用于进入仪器的菜单操作界面,选择不同的测量模式和参数设置。
•测量键:用于触发测量操作,开始记录测量数据。
•确认键:用于在菜单操作界面中确认选择的参数或选项。
•方向键:用于在菜单操作界面中选择不同的菜单项或测量选项。
•清除键:用于清除菜单操作界面中的数据或取消选择的参数或选项。
需要根据具体全站仪的型号和品牌来了解按键的具体功能和操作方法。
全站仪的操作方法
1. 设置基准点:先在测量区域内找到一个固定的基准点,然后放置三角形基座,将全站仪底座放置在三角形基座上。
在全站仪上设置基准点坐标,这样全站仪就能根据基准点坐标对整个区域进行测量。
2. 连接设备:将蓝牙设备连接到全站仪上。
3. 定位仪器:全站仪架设完毕后,按下开机按钮,等待全站仪启动。
启动后,对仪器进行水平调整,最后使用自动调平功能来确保仪器水平。
4. 校准仪器:使用三脚架对仪器进行校准,准确度取决于该步骤是否完成得好。
5. 设置参数:在菜单中打开总站参数设置功能,设置像距、俯仰角度、水平角度和水平旋转,以此调整仪器设置。
6. 设置目标点:将棱镜架的棱镜放置在需要测量的点上,并使用棱镜板设置棱镜高度和重心。
7. 连接目标点:将测量员向目标点移动,当全站仪找到了目标点后,就会记录下该点的坐标。
8. 下一目标点:将棱镜架移动到下一个目标点,重复步骤7。
9. 完成测量:当完成所有需要测量的目标点后,记录下测量数据,并使用导出菜单将数据导出到计算机或其他设备。
10. 检查数据:检查数据并进行必要的修正。
全站仪在测绘中的使用方法引言:全站仪是一种高精度的测量仪器,广泛应用于土地测量、建筑测量和工程测量等领域。
本文将为大家介绍全站仪的使用方法,包括仪器的设置、观测的步骤和数据处理等内容。
一、仪器的设置1. 安装三脚架:在测量开始前,需要先安装全站仪的三脚架。
将三脚架的腿张开,并保证其稳定性,确保仪器能够放置在水平地面上。
2. 水平调节:使用仪器自带的水平调节装置进行水平调整。
通过细调手轮或气泡管,将仪器调整至水平状态,以确保测量的准确性。
3. 瞄准目标:将仪器的望远镜对准所需测量的目标。
可以通过望远镜内的放大倍数和对焦功能,确保看清目标并使其清晰可见。
二、观测步骤1. 设置起始点:在开始进行观测之前,需要在测量区域设置一个起始点。
可以使用传统的测量方法,如钉子或杆子固定在地面上作为起始点。
2. 观测数据:使用全站仪的观测功能,将仪器对准起始点,并记录目标点的坐标。
在观测时,可以选择记录水平角、垂直角和斜距,以获取完整的测量数据。
3. 移动到下一个目标点:完成对一个目标点的观测后,将全站仪移动到下一个目标点。
可以使用仪器自带的定位系统或测量仪器数据来确定下一个目标点的位置。
4. 进行多次观测:为了提高测量的准确性,建议对每一个目标点进行多次观测。
根据需要,进行至少三次观测,并记录每次观测的结果。
三、数据处理1. 数据导出:将测量的数据导出到计算机或其他数据处理设备中。
可以使用数据线或内置无线传输功能,将数据传输至计算机。
2. 数据清理:在进行数据处理之前,需要对观测数据进行清理。
检查数据中是否存在异常值或误差,并进行修正或排除。
3. 数据处理:使用专业的地理信息系统(GIS)软件或测绘软件对观测数据进行处理。
根据测量需求,可以进行坐标转换、数据拟合、误差分析等处理步骤。
4. 结果输出:将处理后的数据结果输出为图表、报告或其他形式。
根据需要,可以生成高程图、地形图、地形剖面图等测绘成果。
结语:全站仪是现代测绘领域中不可或缺的测量工具,通过正确使用全站仪的设置方法、观测步骤和数据处理技巧,能够获得高精度和可靠的测量结果。
全站仪操作步骤及方法
以下为全站仪的基本操作步骤及方法:
1. 设置全站仪:将全站仪放在测量点上的三脚架上,并使用水平仪进行水平调节,确保全站仪水平稳定。
2. 安装测杆或测杆卡:将测杆或测杆卡安装在全站仪上,确保其安装牢固。
3. 连接电源:通过电源线连接全站仪和电源插座,然后按下电源按钮启动全站仪。
4. 进行辅助定位:在进行测量之前,通常需要进行辅助定位,以确定全站仪所在位置的坐标。
5. 进行目标点测量:选择目标点进行测量,然后通过镜头观察目标点,使用全站仪的横轴和纵轴调节,使目标点准确对准十字线。
6. 记录测量数据:在观察测定点后,按下记录按钮,全站仪将自动记录测量数据,包括水平角、垂直角和斜距等信息。
7. 移动到下一个目标点:完成一个目标点的测量后,将全站仪移动到下一个目标点,并重复步骤5和6,直到完成所有目标点的测量。
8. 数据处理和分析:将测量数据导出到计算机中进行处理和分析,使用相应的软件进行地图绘制、坐标计算等工作。
9. 整理和保养设备:在使用全站仪结束后,将其摆放在安全的地方,清洁仪器,并及时保养,包括调整仪器的水平和校准仪器等。
请注意,在操作全站仪时应遵循相关的安全操作规程,并确保仪器的正常使用和维护。

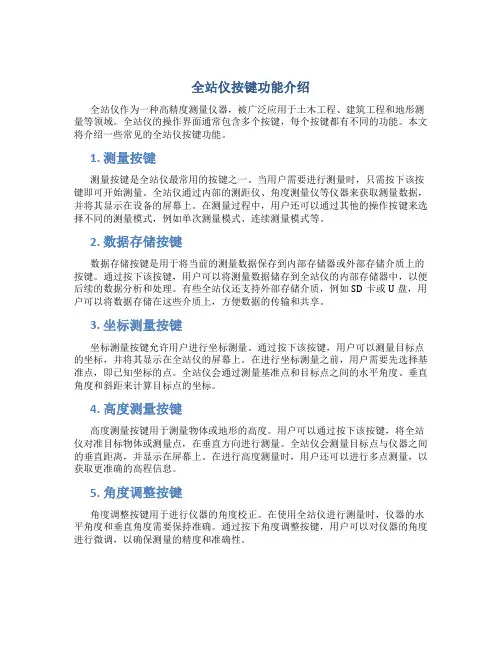

全站仪按键功能介绍全站仪作为一种高精度测量仪器,被广泛应用于土木工程、建筑工程和地形测量等领域。
全站仪的操作界面通常包含多个按键,每个按键都有不同的功能。
本文将介绍一些常见的全站仪按键功能。
1. 测量按键测量按键是全站仪最常用的按键之一。
当用户需要进行测量时,只需按下该按键即可开始测量。
全站仪通过内部的测距仪、角度测量仪等仪器来获取测量数据,并将其显示在设备的屏幕上。
在测量过程中,用户还可以通过其他的操作按键来选择不同的测量模式,例如单次测量模式、连续测量模式等。
2. 数据存储按键数据存储按键是用于将当前的测量数据保存到内部存储器或外部存储介质上的按键。
通过按下该按键,用户可以将测量数据储存到全站仪的内部存储器中,以便后续的数据分析和处理。
有些全站仪还支持外部存储介质,例如SD卡或U盘,用户可以将数据存储在这些介质上,方便数据的传输和共享。
3. 坐标测量按键坐标测量按键允许用户进行坐标测量。
通过按下该按键,用户可以测量目标点的坐标,并将其显示在全站仪的屏幕上。
在进行坐标测量之前,用户需要先选择基准点,即已知坐标的点。
全站仪会通过测量基准点和目标点之间的水平角度、垂直角度和斜距来计算目标点的坐标。
4. 高度测量按键高度测量按键用于测量物体或地形的高度。
用户可以通过按下该按键,将全站仪对准目标物体或测量点,在垂直方向进行测量。
全站仪会测量目标点与仪器之间的垂直距离,并显示在屏幕上。
在进行高度测量时,用户还可以进行多点测量,以获取更准确的高程信息。
5. 角度调整按键角度调整按键用于进行仪器的角度校正。
在使用全站仪进行测量时,仪器的水平角度和垂直角度需要保持准确。
通过按下角度调整按键,用户可以对仪器的角度进行微调,以确保测量的精度和准确性。
6. 菜单按键菜单按键用于打开全站仪的菜单界面。
通过按下该按键,用户可以访问全站仪的各项设置和功能。
在菜单界面中,用户可以进行各种参数设置、选项调整和功能选择,以满足不同的测量需求。
全站仪的操作和使用方法
1. 设置全站仪。
在使用全站仪之前,首先需要进行设置。
打开全站仪,确保其处于水平状态。
然后使用调节螺丝将全站仪调整至水平状态,通常全站仪上会有气泡仪来帮助调整水平。
接下来,根据需要设置全站仪的工作模式和参数,如测量单位、测量精度等。
2. 定位和瞄准。
将全站仪放置在需要测量的位置,确保其稳固并且不会受到外部干扰。
然后使用全站仪的望远镜瞄准目标物体,确保目标物体位于准星线上。
在瞄准时,可以通过调整全站仪的水平和垂直角度来确保准星线与目标物体对齐。
3. 进行测量。
当全站仪准备就绪并且目标物体已经瞄准好后,就可以进行测量了。
按下测量按钮,全站仪会自动进行测量,并将测量结果显示在其屏幕上。
根据需要,可以进行单次或连续测量,并且可以保存
测量结果以备后续分析和处理。
4. 数据处理。
测量完成后,可以将测量结果导出到计算机或其他设备进行数据处理和分析。
全站仪通常可以通过USB或蓝牙等方式与外部设备进行连接,方便数据传输和处理。
5. 维护和保养。
在使用全站仪之后,需要对其进行适当的维护和保养,以确保其性能和精度。
定期清洁全站仪的镜头和传感器,并定期校准和调整全站仪的参数,以确保其测量精度和稳定性。
总之,全站仪是一种非常重要的工程测量仪器,正确的操作和使用方法能够确保其测量结果的准确性和可靠性。
希望以上介绍能够帮助您更好地了解全站仪的操作和使用方法。
用全站仪进行工程施工放样第一章 TOPCON GTS-312 全站仪的使用一、仪器外观和功能说明1、仪器外观图 1 : GTS-312 全站仪外观及各部件名称2、面板上按键功能——进入坐标测量模式键。
◢ ——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作,退回到上一级菜单。
POWER ——电源开关键◢ ◣ ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键,分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V ——竖盘读数; HR ——水平读盘读数(右向计数); HL ——水平读盘读数(左向计数);HD ——水平距离; VD ——仪器望远镜至棱镜间高差; SD ——斜距; * ——正在测距;N ——北坐标,相当于x ; E ——东坐标,相当于y ; Z ——天顶方向坐标,相当于高程H 。
二、角度测量模式功能:按 ANG 键进入,可进行水平角、竖直角测量,倾斜改正开关设置。
第 1 页F1 OSET :设置水平读数为0°。
F2 HOLD :锁定水平读数。
F3 HSET :设置任意大小的水平读数。
F4 P1 ↓:进入第 2 页。
第 2 页F1 TILT :设置倾斜改正开关。
F2 REP :复测法。
F3 V% :竖直角用百分数显示。
F4 P2 ↓:进入第 3 页。
第 3 页F1 H-BZ :仪器每转动水平角90° 时,是否要蜂鸣声。
F2 R/L :右向水平读数 HR/ 左向水平读数 HL 切换,一般用 HR 。
F3 CMPS :天顶距 V/ 竖直角 CMPS 的切换,一般取 V 。
F4 P3 ↓:进入第 1 页。
三、距离测量模式功能:先按◢ 键进入,可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置第 1 页F1 MEAS :进行测量。
全站仪操作流程
1、采点流程:
第一步:架好仪器;将仪器架设在P点,按ON/OFF开机对中整平,
第二步:照准后视点A1,将后视归零,归零操作按F6(MEAS)——F5(HZO)——F4确定,归零结束,按F2测后视点A1坐标并记录后视点坐标(EA东 NOR北 ELEV高),按F3保存,
第三步:将仪器对准A2测点A2坐标并记录点A2坐标(EA东 NOR 北 ELEV高)
第四步:连续按F5两下,就可得测站点P的坐标(EA东 NOR北ELEV高)
第五步:将仪器架设在A1点,对中整平,
第六步:按F5----F4分别输入A1和P点的坐标,照准P点进行校核,如果满足要求再测A2点的坐标并于前一次测的坐标做对比,如果两个坐标相差的差值在精度范围内(毫米以内)则采点结束
2、坐标放样流程:
第一步:按F5-----F4输入测站点P和后视点A1的坐标,然后对准后视点进行校核,若校核无误,则将其进行保存(F3)按两次F3回到主界面
第二步:回到主界面时,按1进行坐标放样,再按F1输入放样点坐标并按F3保存再按F5,仪器就会自动找到放样点。
全站仪的使用说明全站仪是一种用于土木工程、测绘和建筑工程的测量仪器。
它的主要功能是测量地面上点的水平和垂直角度,以及距离。
全站仪由以下组件组成:望远镜、自动跟踪系统、测量棚、电子测角仪、电子读数显示器和电子读数保存器等。
使用全站仪进行测量之前,需要进行一些基本的准备工作,包括仪器校准、基准标记等。
1.仪器校准:首先,需要将全站仪安装在三脚架上。
然后,使用水平仪将全站仪调平。
调整水平仪的水平气泡,使其位于中央刻度线之间。
接下来,使用调焦器将望远镜调焦,使目标物清晰可见。
2.建立基准:在测量之前,需要在测量区域建立基准。
可以使用钉子或其他可固定的物体,将其固定在地面上,作为参考点。
3.设置目标点:使用偏离点功能,设置需要测量的目标点。
通过输入点的坐标或在现场测量来确定目标点的位置。
4.进行测量:将全站仪对准目标点,并使用自动跟踪系统使望远镜对准目标。
然后,可以使用测量棚进行测角和测距。
在测角时,望远镜会自动测量垂直和水平方向的角度,并将结果显示在电子读数显示器上。
在测距时,将测距棚对准目标点,并使用测距仪测量距离。
5.数据记录和保存:全站仪通常配备了电子读数保存器,可以将测量数据保存在其中。
在测量完成后,可以将保存器连接到计算机上,将数据导入到计算机中进行进一步的处理和分析。
6.结束测量:在测量完成后,需要将全站仪关机,并将其从三脚架上拆卸下来。
在拆卸前,可以使用检测仪器水平度的功能,检查全站仪是否处于水平状态。
全站仪的使用方法全站仪是一种用于测量地面上各个点的水平角、垂直角和斜距的精密测量仪器。
它在土木工程、建筑工程、道路工程等领域有着广泛的应用。
正确的使用全站仪可以提高测量的准确度和效率,下面将介绍全站仪的使用方法。
1. 设置全站仪。
首先,打开全站仪的电源开关,等待一段时间让仪器自检完成。
然后,调节全站仪的三脚架,使其稳固地支撑在地面上。
接着,使用调平器将全站仪调平,确保仪器处于水平状态。
最后,使用遥控器或直接在仪器上操作,设置测量模式和测量精度。
2. 对准目标。
在使用全站仪进行测量之前,需要对准测量目标。
首先,通过望远镜观察目标,然后使用调节螺丝调整望远镜的水平和垂直方向,使其准确对准目标。
在对准目标时,需要确保望远镜的十字线和目标重合,以保证测量的准确性。
3. 进行测量。
当全站仪设置和对准完成后,即可进行测量。
在测量过程中,需要注意保持全站仪的稳定,避免外界因素对测量结果的影响。
可以通过遥控器或仪器上的按钮进行测量操作,记录下水平角、垂直角和斜距等数据。
在测量结束后,及时保存数据并进行必要的处理和分析。
4. 数据处理。
测量完成后,需要对测量数据进行处理和分析。
可以通过连接计算机或直接在仪器上进行数据传输,将测量数据导入相关软件进行处理。
在数据处理过程中,需要注意排除异常数据,进行坐标转换和误差校正,最终得到准确的测量结果。
5. 注意事项。
在使用全站仪时,需要注意以下几点,首先,保持仪器的清洁和干燥,避免灰尘和水汽对仪器的影响;其次,避免长时间暴露在阳光下,以免损坏仪器的光学部件;最后,在使用过程中要注意仪器的保护,避免碰撞和摔落。
总之,全站仪是一种精密的测量仪器,在使用时需要严格按照操作规程进行,确保测量的准确性和可靠性。
通过正确的使用方法和注意事项,可以更好地发挥全站仪的作用,提高工程测量的效率和质量。
全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪,它是一种可以同时进行角度(水平角、竖直角)测量、距离(斜距、平距、高差)测量和数据处理,由机械、光学、电子元件组合而成的测量仪器.由于只需一次安置,仪器便可以完成测站上所有的测量工作,故被称为“全站仪"。
二、全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。
通过键盘可以输入操作指令、数据和设置参数。
以上各系统通过I/O接口接入总线与微处理机联系起来。
三、微处理机(CPU)是全站仪的核心部件,主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器)、运算器和控制器组成。
微处理机的主要功能是根据键盘指令启动仪器进行测量工作,执行测量过程中的检核和数据传输、处理、显示、储存等工作,保证整个光电测量工作有条不紊地进行。
输入输出设备是与外部设备连接的装置(接口),输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。
四、目前,世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪.不同型号的全站仪,其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法。
(一)全站仪的操作与使用1.全站仪的基本操作与使用方法(1)测量前的准备工作1)电池的安装(注意:测量前电池需充足电)①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声.③向下按解锁钮,取出电池。
2)仪器的安置。
①在实验场地上选择一点,作为测站,另外两点作为观测点.②将全站仪安置于点,对中、整平。
③在两点分别安置棱镜。
3)竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置.松开竖直度盘制动钮,将望远镜纵转一周(望远镜处于盘左,当物镜穿过水平面时),竖直度盘指标即已设置。
随即听见一声鸣响,并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋,旋转照准部360,水平度盘指标即自动设置。
随即一声鸣响,同时显示水平角.至此,竖直度盘和水平度盘指标已设置完毕.注意:每当打开仪器电源时,必须重新设置和的指标。
全站仪的使用方法全站仪是一种测量工具,主要用于测量地面上各个点之间的距离、高程和角度。
它具有高精度、高效率和多功能的特点,被广泛应用于土木工程、建筑工程和测绘工程等领域。
本文将介绍全站仪的使用方法,帮助您更好地使用全站仪进行测量工作。
一、基本操作1. 打开全站仪,将全站仪放置在平稳的地面上,并确保其稳定不会倾斜。
然后,按下电源按钮打开全站仪。
2. 校准全站仪在使用全站仪之前,需要对其进行校准以确保测量结果的准确性。
校准主要包括水平校准和垂直校准。
水平校准:通过调整全站仪的水平器,使其气泡置于中心位置来进行水平校准。
垂直校准:通过调整全站仪的垂直器,使其气泡置于中心位置来进行垂直校准。
3. 设置测量参数在进行测量之前,需要设置一些测量参数,如测量模式、测量单位和测量精度等。
这些参数可以根据具体的测量需求进行设置。
4. 设置参照点在进行测量之前,需要设置一个参照点作为起始点。
可以选择一个固定的点作为参照点,或者使用全站仪中的某个点作为参照点。
5. 进行测量设置好测量参数和参照点后,可以开始进行测量了。
根据具体的测量需求,选择相应的测量模式和测量方法进行测量。
在测量过程中,要保持稳定并避免触碰到全站仪,以免影响测量结果的准确性。
二、常见测量操作1. 测量距离全站仪可以准确测量两个点之间的距离。
在进行距离测量时,需要将全站仪对准目标点,并触发测量按钮进行测量。
全站仪会自动计算两个点之间的距离。
2. 测量高程全站仪可以测量地面上各个点的高程。
在进行高程测量时,需要将全站仪对准目标点,并触发测量按钮进行测量。
全站仪会自动计算目标点的高程。
3. 测量角度全站仪可以测量地面上各个点之间的角度。
在进行角度测量时,需要将全站仪对准两个目标点,并触发测量按钮进行测量。
全站仪会自动计算两个目标点之间的角度。
4. 数据处理全站仪可以将测量数据保存在内部存储器中,也可以通过数据线将数据传输到计算机上进行处理。
可以使用相应的软件对测量数据进行处理和分析,测量报告和图表。
一、望远镜:1、棱镜测量模式:当EDM在“棱镜”模式下对准棱镜进行测距时,望远镜从物镜中发出宽的同轴可见红色激光束。
2、无棱镜测量模式:装有无棱镜EDM的仪器提供“无棱镜”模式。
当使用这种模式测距时,望远镜从物镜中发出窄的同轴可见红色激光束。
二、FlexLine仪器:用于测量、计算和采集数据的仪器。
从简单的测量到复杂应用都能胜任。
装有FlexLine固件包来完成这些任务。
三、按键1、FNC键。
快速进入测量辅助功能。
2、O1 用户自定义键1。
在FNC目录中可自己定义功能。
O2用户自定义键2。
在FNC目录中可自己定义功能。
3、触发键。
可定义的快捷键,如需要可定义测存或测距功能。
TS06、TS09可以同时定义两种功能。
TS02只能定义其中一种。
4、测存:进行距离和角度测量并存储结果。
5、测距:进行距离和角度测量但不存储结果。
6、坐标:打开手动输入坐标界面。
7、查找:搜索一个已输入的点。
8、列表:显示可用点列表。
9、记录:记录当前显示数据。
10、查看:显示选中点得坐标和作业详细信息。
四、图标1、!偏置已激活。
2、EDM棱镜模式,适用于棱镜和反射目标间的测量。
3、EDM无棱镜模式,适用于所有目标的测量。
4、表示望远镜位置在面Ⅰ(盘左)。
5、表示望远镜位置在面Ⅱ(盘右)。
五、检索点1、检索点是在程序里用来搜索存储设备中的测量点或已知点的功能。
搜索的范围可以限定在某个特定的作业中或是全部内存。
满足搜索条件的已知点总是先于测量点显示出来。
2、搜索:搜索当前作业中符合条件的点。
3、置零:设置点号的所有坐标为0。
六、通配符搜索1、通配符搜索由“*”显示。
星号作为占位符可以代表任何字符。
通配符可以用在不能确切知道要查找的点的点号,或者需要搜索一批特定点。
如查找所有以“A”开头的点,例如,A9、A15、ABCD、A2A。
查找包含一个“1”的点,例如,1、A1、AB1。
七、操作1、强力推荐适用遮阳伞、遮阳罩等设备保护仪器,使仪器免于阳光直射及周围温度不均。
全站仪按键说明1. 功能键•开关机按钮(Power):长按此按钮,可以实现仪器的开关机操作。
•触摸屏:通过触摸屏可以进行仪器的各种操作,如菜单切换、参数设置等。
2. 测量键•一测键(Measure One):按下此按钮后,全站仪将进行一次测量,并显示测量结果。
•连续测量键(Measure Continuous):按下此按钮后,全站仪将连续进行测量,直到按下停止按钮为止。
•停止键(Stop):按下此按钮后,全站仪将停止进行连续测量。
3. 方向键•向上键(Up):按下此按钮,可以向上滚动菜单或者选择上一项。
•向下键(Down):按下此按钮,可以向下滚动菜单或者选择下一项。
•向左键(Left):按下此按钮,可以在菜单中向左滚动或者选择上一项。
•向右键(Right):按下此按钮,可以在菜单中向右滚动或者选择下一项。
4. 功能组合键•功能键(Function)+ 数字键:通过组合功能键和数字键可以快速进入特定的菜单或功能。
•功能键(Function)+ 测量键(Measure):通过组合功能键和测量键可以设置测量模式、测量单位等参数。
•功能键(Function)+ 方向键(Direction):通过组合功能键和方向键可以进行菜单的切换和设置的确认。
5. 其他按键•ESC键(Escape):按下此按钮,可以取消当前的操作或返回上一级菜单。
•清除键(Clear):按下此按钮,可以清除当前菜单项的设置或输入。
•确认键(Enter):按下此按钮,可以确认当前菜单项的设置或输入。
以上是全站仪上常见的按键及其功能说明,通过合理使用这些按键,我们可以方便地操作仪器,完成各种测量任务。
请根据实际情况使用相应的按键,并注意使用时的正确方法和操作流程,以保证测量的准确性和效率。
请注意:以上按键说明仅供参考,不同型号的全站仪可能会有略微差异,请参考实际仪器的使用手册进行操作。
粗瞄准器望远镜调焦螺旋望远镜把手目镜调焦螺旋垂直制动螺旋垂直微动螺旋管水准器显示屏电池水平制动螺旋水平微动螺旋=§1 TOPCON 全站仪(拓普康GTS —229)一. 仪器简介1.各部件名称2.显示屏电池剩余容量显示屏采用点阵式液晶显示(LCD ),可显示4行,每行20个字符,通常前三行显示测量数据,最后一行显示随测量模式变化的按键功能。
仪器技术指标: 测角中误差:9″测距中误差:3mm+3ppm 最大测距:4000m显示符号说明:注:水平角(右角)即顺时针方向。
水平角(左角)即逆时针方向。
3.操作键二.仪器安置与操作 1.安置仪器将仪器安装在三脚架上,精确整平和对中(操作方法与光学经纬仪相同)。
以确保测量成果的精度。
2.开机确定仪器已经整平,打开电源开关(POWER 键)。
显示屏首先显示仪器型号,然后进入角度测量模式(亦可设置为其它模式),显示望远镜所处位置的垂直角及显示符号内容 显示符号内容 V 垂直角 N 北向坐标(X ) ﹪ 坡度 E 东向坐标(Y )HR 水平角(右角) Z 高程 HL 水平角(左角) * 正在进行测距 HD 水平距离 m 以米为单位 SD 倾斜距离 ft 以英尺为单位 VD高差fi以英尺与英寸为单位坐标测量模式距离测量模式角度测量模式 菜单键退出键电源键软键(功能键)水平角读数(角度处于连续测量状态)。
电池电量检查:电量充足电量不足。
闪烁,电压不足,电池应充电或更换。
3.角度测量仪器处于角度测量模式。
(开机模式或按角度测量键)3.1 水平角(右角)和垂直角测量①照准第一个目标A(与光学经纬仪操作方法相同)。
②水平角置0 :按[F1](0SET),再按[F3](YES),读数,记录。
③照准第二个目标B,读数,记录。
(上述即完成水平角的上半测回测量,接着再测下半测回)④垂直角测量:照准目标,读数,记录。
(垂直角为天顶距)3.2 水平角右角/左角的切换①按[F4](P1 )键两次转到第3页(P3 )。
全站仪的基本操作与使用方法,非常详细!全站仪主要用于根据坐标进行楼盘定位,通过建站定点,再输入需要定位的楼房坐标,仪器上就提示出所测坐标的角度和距离。
建站点不应少于3个,说白了,就是起到经纬仪加钢尺的作用。
全站仪的光学测距功能就代替钢尺,当然比钢尺精确好使多了!一、水平角测量1、按角度测量键,使全站仪处于角度测量模式,照准第一个目标A。
设置A 方向的水平度盘读数为0° 00′ 00〃。
照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
二、距离测量1、设置棱镜常数。
测距前须将棱镜常数输入仪器中,仪器会自动对所测距离进行改正。
设置大气改正值或气温、气压值,全站仪会自动计算大气改正值,并对测距结果进行改正。
2、距离测量时,照准目标棱镜中心,按测距键,距离测量开始,测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
三、坐标测量首先设定测站点的三维坐标。
1、设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时,全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。
2、设置棱镜常数,大气改正值或气温、气压值。
照准目标棱镜,按坐标测量键,全站仪开始测距并计算显示测点的三维坐标。
掌握全站仪的基本操作与使用方法,这是工程师必备的技能,但是在施工前还有一件大事,就是关于施工图纸的设计。
第一次接触了一款制图软件感觉特别容易上手,名字好像叫迅捷CAD编辑器,它有两个版本,标准版和专业版的。
新手刚开始建议使用标准版的,因为操作简单,渐渐熟练后可以接触下专业版的,里面功能不亚于Auto CAD,工程建筑、室内设计等领域的设计图纸,都可以绘制,还支持编辑图纸。
以上就是全站仪的基本操作与使用方法,非常详细!。
全站仪使用指导书1. 全站仪安装到三角架上,一只手紧握全站仪上方提手,用另一只手旋紧三角架锁母与全站仪联接,在完成旋紧动作前手不要离开全站仪提手。
三角架必需带安全装置。
2. 全站仪开关机:按住全站仪显示屏开关上方一个键即可开机,同时按开关上下两个键即关机。
3. 手操器开关:按手操器开关键即可完成开,当短时间不用时按一下即进入待机状态;按住开关键2秒钟左右会出现一个对画框:当长时间不用时,按Power off 键即可实现长时间关机。
当系统出现故障时按Reset 键即实现系统重新启动。
当进行系统重新启动时,会出现:如下对画框:按OK 键进行系统重装(一般情况下,不要进行系统重装!),按Cancel 键即退出重装。
4. 单击Start 键出现3DimObserverV4或在Promgrams 文件夹中找到3DimObserverV4程序,单击后进入操作程序。
5. 选择English(en)进行语言选择,点键进入操作界面。
按single sheet 栏,出现如下菜单:如果是有靶标则选择第一栏,如无靶标则选择第二栏。
其它用的较少。
6.坐标系统建立:点击测出第一点,点击测出第二点;点击下方键选则中的下拉菜单中的键进入新界面:点击进入以下界面。
点击选择点1和点2做为X轴上的两点,点进入点击选择点1做为坐标圆点,点入以下界面。
7.自动寻找已经测量的点:选中已测量的点的名称,点击键,点下拉菜单中的,再点下接菜单中的全站仪将自动旋转找到该测量点。
8.移位测量:将全站仪移位,重新调整水平;点击键,点下拉菜单中的进入以下界面;左边一栏为移动前所测点,右边栏为移位后所测点。
点左边的点然后点击OK 回到原先界面,全站仪移位完成。
移位检测:选择原先测过的点,点击,再点下接菜单中的全站仪将自动旋转找到该测量点,重新测量并检查该坐标数据,与移位前测量数量相同,证明全站仪移位后各点坐标数据不变,证明移位成功;可以找正其它点。
9.根据已知坐标数据,使用全站仪自动找出所需坐标点的实际位置。
各种全站仪使用内容:了解全站仪的分类、等级、主要技术指标;掌握全站仪的基本操作,测角、测边、测三维坐标和三维坐标放样的原理和操作方法;了解全站仪的对边测量、悬高测量、面积测量等方法。
重点:全站仪的基本操作,测角、测边、测三维坐标和三维坐标放样的原理和操作方法。
难点:全站仪测三维坐标和三维坐标放样的原理和操作方法。
教学方法:采取演示法教学。
讲解拓普康全站仪使用,在课堂上每讲一项功能后,利用多媒体课室的优点,现场演示一次,并将操作过程通过投影仪投影到屏幕上,起到直观、形象的效果,使学生能迅速掌握全站仪的使用。
§ 7.1 全站仪(total station)的功能介绍随着科学技术的不断发展,由光电测距仪,电子经纬仪,微处理仪及数据记录装置融为一体的电子速测仪(简称全站仪)正日臻成熟,逐步普及。
这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等,都达到了一个新的阶段。
全站仪是指能自动地测量角度和距离,并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高,功能多,精度好,通过配置适当的接口,可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。
与传统的方法相比,省去了大量的中间人工操作环节,使劳动效率和经济效益明显提高,同时也避免了人工操作,记录等过程中差错率较高的缺陷。
全站仪的厂家很多,主要的厂家及相应生产的全站仪系列有:瑞士徕卡公司生产的 TC 系列全站仪;日本 TOPCN (拓普康)公司生产的 GTS 系列;索佳公司生产的 SET 系列;宾得公司生产的 PCS 系列;尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。
我国南方测绘仪器公司 90 年代生产的NTS 系列全站仪填补了我国的空白,正以崭新的面貌走向国内国际市场。
全站仪的工作特点:1、能同时测角、测距并自动记录测量数据;2、设有各种野外应用程序,能在测量现场得到归算结果;3、能实现数据流;一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ,图2为尼康 C-100 全站仪,图3为智能全站仪GTS-710,图4为蔡司Elta R系列工程全站仪,图5为徕卡TPS1100系列智能全站仪。
二、全站仪的功能介绍1、角度测量(angle observation)(1)功能:可进行水平角、竖直角的测量。
(2)方法:与经纬仪相同,若要测出水平角∠ AOB ,则:1)当精度要求不高时:瞄准 A 点——置零( 0 SET )——瞄准 B 点,记下水平度盘 HR 的大小。
2)当精度要求高时:——可用测回法( method of observation set )。
操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”( H SET )。
2、距离测量( distance measurement )PSM 、PPM 的设置——测距、测坐标、放样前。
1)棱镜常数(PSM )的设置。
一般: PRISM=0 (原配棱镜),-30mm (国产棱镜)2)大气改正数( PPM )(乘常数)的设置。
输入测量时的气温( TEMP )、气压( PRESS ),或经计算后,输入 PPM 的值。
(1)功能:可测量平距 HD 、高差 VD 和斜距 SD (全站仪镜点至棱镜镜点间高差及斜距)(2)方法:照准棱镜点,按“测量”( MEAS )。
3、坐标测量( coordinate measurement )(1)功能:可测量目标点的三维坐标( X , Y , H )。
(2)测量原理若输入:方位角,测站坐标(,);测得:水平角和平距。
则有:方位角:坐标:若输入:测站 S 高程,测得:仪器高 i ,棱镜高 v ,平距,竖直角,则有:高程:(3)方法:输入测站 S ( X , Y ,H ),仪器高 i ,棱镜高 v ——瞄准后视点 B ,将水平度盘读数设置为——瞄准目标棱镜点 T ,按“测量”,即可显示点 T 的三维坐标。
4、点位放样 (Layout)(1)功能:根据设计的待放样点 P 的坐标,在实地标出 P 点的平面位置及填挖高度。
(2)放样原理1)在大致位置立棱镜,测出当前位置的坐标。
2)将当前坐标与待放样点的坐标相比较,得距离差值 dD 和角度差 dHR 或纵向差值Δ X 和横向差值Δ Y 。
3)根据显示的 dD 、dHR 或ΔX 、ΔY ,逐渐找到放样点的位置。
5、程序测量( programs )(1)数据采集 (data collecting)(2)坐标放样 (layout)(3)对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION) 等。
(4)数据存储管理。
包括数据的传输、数据文件的操作(改名、删除、查阅)。
§ 7.2 TOPCON GTS-312 全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下:——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作,退回到上一级菜单。
POWER ——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键,其功能分别对应显示屏上相应位置显示的命令。
显示屏上显示符号的含义:V ——竖盘读数;HR ——水平读盘读数(右向计数);HL ——水平读盘读数(左向计数);HD ——水平距离; VD ——仪器望远镜至棱镜间高差; SD ——斜距; * ——正在测距;N ——北坐标,x ; E ——东坐标,y ; Z ——天顶方向坐标,高程H 。
二、全站仪几种测量模式介绍1、角度测量模式功能:按 ANG 进入,可进行水平角、竖直角测量,倾斜改正开关设置。
第 1 页F1 OSET :设置水平读数为:0°00ˊ00"。
F2 HOLD :锁定水平读数。
F3 HSET :设置任意大小的水平读数。
F4 P1↓:进入第 2 页。
第 2 页F1 TILT :设置倾斜改正开关。
F2 REP :复测法。
F3 V% :竖直角用百分数显示。
F4 P2↓:进入第 3 页。
第 3 页F1 H-BZ :仪器每转动水平角 90°时,是否要蜂鸣声。
F2 R/L :右向水平读数 HR/ 左向水平读数 HL 切换,一般用 HR 。
F3 CMPS :天顶距 V/ 竖直角 CMPS 的切换,一般取 V 。
F4 P3↓:进入第 1 页。
2、距离测量模式功能:按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置。
第 1 页F1 MEAS :进行测量。
F2 MODE :设置测量模式, Fine/coarse/tragcking(精测/粗测/跟踪)。
F3 S/A :设置棱镜常数改正值( PSM )、大气改正值( PPM )。
F4 P1 ↓:进入第 2 页。
第 2 页F1 OFSET :偏心测量方式。
F2 SO :距离放样测量方式。
F3 m/f/i :距离单位米 / 英尺 / 英寸的切换。
F4 P2↓:进入第 1 页。
3、坐标测量模式功能:按进入,可进行坐标( N , E , H )、水平角、竖直角、斜距测量及 PSM 、 PPM 、距离单位等设置。
第 1 页F1 MEAS :进行测量。
F2 MODE :设置测量模式, Fine/Coarse/Tracking 。
F3 S/A :设置棱镜改正值( PSM ),大气改正值( PPM )常数。
F4 P1↓:进入第 2 页。
第 2 页F1 R.HT :输入棱镜高。
F2 INS.HT :输入仪器高。
F3 OCC :输入测站坐标。
F4 P2↓:进入第 3 页。
第 3 页F1 OFSET :偏心测量方式。
F2 ———F3 m/f/i: 距离单位米 / 英尺 / 英寸切换。
F4 P3↓:进入第 1 页。
4、主菜单模式功能:按 MENU 进入,可进行数据采集、坐标放样、程序执行、内存管理(数据文件编辑、传输及查询)、参数设置等。
三、全站仪功能简介测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第 1 页的 S/A ( F3 )。
1、棱镜常数 PRISM 的设置——进口棱镜多为 0 ,国产棱镜多为-30mm。
(具体见说明书)2、大气改正值 PPM 的设置——按“ T-P ”,分别在“ TEMP. ”和“ PRES. ”栏,输入测量时的气温、气压。
(或者按照说明书中的公式计算出 PPM 值后,按“ PPM ”直接输入)。
说明: PRISM 、 PPM 设置后,在没有新设置前,仪器将保存现有设置。
(一)角度测量按 ANG 键,进入测角模式(开机后默认的模式),其水平角、竖直角的测量方法与经纬仪操作方法基本相同。
照准目标后,记录下仪器显示的水平度盘读数 HR 和竖直度盘读数 V 。
(二)距离测量先按◢键,进入测距模式,瞄准棱镜后,按 F1 ( MEAS ),记录下仪器测站点至棱镜点间的平距 HD 、镜头与镜头间的斜距 SD 和镜头与镜头间的高差VD 。
(三)坐标测量1、按 ANG 键,进入测角模式,瞄准后视点 A 。
2、按 HSET ,输入测站 O 至后视点 A 的坐标方位角。
如:输入 65.4839 ,即输入了。
3、按键,进入坐标测量模式。
按 P↓,进入第 2 页。
4、按 OCC ,分别在 N 、 E 、 Z 输入测站坐标( X0 ,Y0 ,H0 )。
5、按 P↓,进入第 2 页,在 INS.HT 栏,输入仪器高。
6、按 P↓,进入第 2 页,在 R.HT 栏,输入 B 点处的棱镜高。
7、瞄准待测量点 B ,按 MEAS ,得 B 点的( XB ,YB ,HB )。
(四)零星点的坐标放样(不使用文件)1、按 MENU ,进入主菜单测量模式。
2、按 LAYOUT ,进入放样程序,再按 SKP ,略过使用文件。
3、按 OOC.PT ( F1 ),再按 NEZ ,输入测站 O 点的坐标( X0 ,Y0 ,H0 );并在 INS.HT 一栏,输入仪器高。
4、按 BACKSIGHT ( F2 ),再按 NE/AZ ,输入后视点 A 的坐标( xA , yA );若不知 A 点坐标而已知坐标方位角,则可再按 AZ ,在 HR 项输入的值。
瞄准 A 点,按 YES 。
5、按 LAYOUT ( F3 ),再按 NEZ ,输入待放样点 B 的坐标( xB , yB,HB )及测杆单棱镜的镜高后,按 ANGLE( F1 )。
使用水平制动和水平微动螺旋,使显示的 dHR=0°00ˊ00",即找到了 OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于 OB 方向上。
