机房新风系统的设计

1、新风系统定义:

英文名称又叫VMC(CONTROLLED MECHANICAL VENTILATION )的缩写中文翻译为可控式的管道通风系统或者新风系统 VMC可控式机械通风设计要求,由风级、管道、送风口和排风口等一个完整的VMC系统,这个系统必须能够让建筑会呼吸,改善室内空气品质,这套系统其功能性和经济性匹配实现最优的方案。适家宜居

2、新风系统的分类:

单项流新风系统双向流新风系统双向流热交换新风系统

3、新风系统的作用:

目前室内空气比过去来讲逐步恶化,这方面的论述已经越来越多。比较典型的是住宅不良空气在逐步的影响我们的健康,具体归类:病态建筑综合症、SBS、还有建筑有关的疾病BRI,包括老百姓接触的化学药剂装修污染。SBS准确就是住宅越来越严密所延伸的问题,国内也称空调病。BRI更多讲由于建筑应用材料设备不当导致一些延伸问题。世界卫生组织对这个问题已经关注很久,也已经有很多这方面的理论,目前比较好的对室内改善的措施是通风换气。

4、单向流新风系统:

通过一台风机与窗式进风器实现风机启动将室内污浊空气排到室外室内形成负压在外界大气压的作用下室外空气通过窗式进风器进入室内达到空气置换的目的适家宜居

5、双向流新风系统:

通过两台主机实现两台风机一台将室内的污浊空气强制排出

室外另一台则将新鲜空气抽送到室内双向流系统的特点是强制进

排空气并且在送风主机前端加装空气过滤系统(选配)达到空气送入室内的清洁适家宜居

6、双向流热回收新风系统:

一台热回收主机实现在北方由于冬天室内外温差较大送入室

内的空气温度较低通过热回收主机将室内送向室外的空气与新进的空气进行热量交换以达到节能的目的

7、新风系统的设计原则:

VMC在机房设计原则新鲜空气由配电柜、工作间、服务器机房等洁净区域进入室内,污浊空气由室外等污染区域排除。定义通风风量,确定房间的最小通风量在0.6—1.2次小时,满足日常生活所需要的新鲜空气。国家标准为每人每小时30立方米的新风量。

8、当新风系统遭遇整体家装需注意:

1 所有新风均需要走管道所以要考虑吊顶高度和掩藏管道问题;

2 新风主机一般要吊挂在室外走廊的吊顶里需预留检修口;

3 进风口和排风口要在室内吊顶开洞有顶式和侧式两种可根据装修风格调整。

9、新风系统方案的选择

1、没有装修之前的机房如何选择新风系统;

2、装修好的机房如何选择新风系统;

3、塔楼的通风问题如何解决;

4、地下影音室的通风问题如何解决;

5、商铺、店面的新风引入。

10、新风系统设备的主流品牌介绍

1、美国品牌的中国产品:开拓者(KITOZER)、美国霍尼韦尔、美国斯图华纳新风系统主机;

2、源于日本技术的中国制造:日本松下、日本大金新风系统主机

3、欧洲品牌产品:瑞典奥斯博格、法国兰舍、法国艾尔、德国曼瑞德、德国朗仕.

二、新风系统的设计原则

一套好的新风系统,首先得保证足够的风量,且不能对室内的原有温度有较大的影响;其次,空气的流向必须是科学合理而有序的;还有一点是通风的时间,因为我们每个人1天24小时都在不停的呼吸,随时都需要新鲜的空气,所以,我们的通风也必须保证1天24小时能够不间断运行。

1、新风系统设计原则一:

定义新风路径----新风从空气较洁净区域进入,由污浊处排出。一般污浊空气从走廊、浴室、卫生间及厨房排出,而新鲜空气则从起走廊、居室、卧室等区域送入。

2、新风系统设计原则二:

确定机房内最小排风量 -----以满足人们日常工作、休息时所需的新鲜空气量。按国家通风规范,每人每小时必须保证30立方米。

3、新风系统设计原则三:

定义新风时间 ----保证新风的连续性,一年365天,一天24小时连续不间断通风。

该系统由高效风机、进风口、排风口及各种管道和接头组成。工作原理为:在室内污染严重的地方(机房、厨房、浴室、卫生间等)

实施排风,由排风形成的室内负压使室外新风经过设置在窗框上或墙体内的进风口源源不断地进入室内,排风与进风的路径和风量是经过严格的计算后分配。另外,进风口可对进入室内的新风进行基本过滤、降噪等处理。

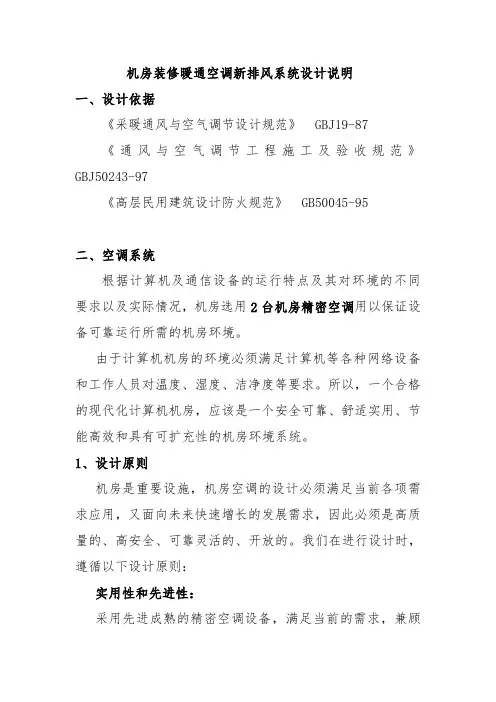

三、机房安装新风系统的概述及设计规范要求

1、机房安装新风系统的概述

人需要呼吸氧气并呼出二氧化碳气,机房工作人员每人每小时

呼出二氧化碳约为 30L(45g)。机房属于人长时间停留、工作的地方,二氧化碳的允许浓度为 1L/ M2 (1.5g)。因此,机房补充新风量的多少,直接关系到机房空气的卫生条件对人体健康的影响,为了

克服工作人员长时间在机房内操作产生缺氧、头晕、胸闷、心慌等

不适之感, 即所谓"空调病"。又由于机房的防尘要求,避免外界的

空气进入机房,机房密封必须处理得很好。机房设备运行时,由于

设备及操作人员产生的各种气体无法及时与外界空气交换,致使空

气质量下降,操作人员为此感到不舒服,这就要求考虑新风的供给

问题。为使机房空气总处于在正压,新风必须经过加压后送入机

房,同时为了避免室外的热负荷及不洁净的空气进入,对机房的恒

温恒湿环境造成影响,这就要求新风机具有处理空气的能力,有制

冷和滤尘的功能。同时,新风机应设有与消防系统连动的装置,发

生火灾时自动关闭新风机和风机隔离筏,防止火灾扩大。该新风配

合进风管上安装的粗、精两级过滤,对室外空气净化、预冷等处理

后,经安装于精密空调机房的新风机排风口进入精密空调顶部的回风口,再经空调恒温恒湿处理后送入机房。

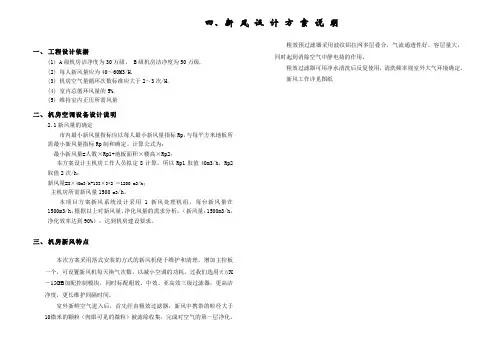

2、机房新风量设计规范要求

(1) A级机房洁净度为30万级, B级机房洁净度为20万级.

(2) 每人新风量应为40~60M3/H.

(3) 机房空气量循环次数标准应大于2~3次/H.

(4) 室内总循环风量的5%.

(5) 维持室内正压所需风量

四、机房新风系统

1、新风系统原理

新风系统是根据在密闭的室内一侧用专用设备向室内送新风,再从另一侧由专用设备向室外排出,则在室内会形成"新风流动场"的原理,从而满足室内新风换气的需要。现在市场又出现了中央空调智能换气系统,其实该系统也是忽悠人的,它的原理是空调和新风系统联合安装,说到底还是新风系统与空调的结合,不是带新风系统的空调,按这种组合方式,比如KIOTZER(开拓者)、松下的新风空调解决方案。
