电磁感应计算题总结(易错题型)

备战高考物理复习法拉第电磁感应定律专项易错题及答案解析一、法拉第电磁感应定律1．如图甲所示，一个圆形线圈的匝数n＝100，线圈面积S＝200cm2，线圈的电阻r＝1Ω，线圈外接一个阻值R＝4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示。

求：（1）线圈中的感应电流的大小和方向；（2）电阻R两端电压及消耗的功率；（3）前4s内通过R的电荷量。

【答案】（1）0﹣4s内，线圈中的感应电流的大小为0.02A，方向沿逆时针方向。

4﹣6s 内，线圈中的感应电流大小为0.08A，方向沿顺时针方向；（2）0﹣4s内，R两端的电压是0.08V；4﹣6s内，R两端的电压是0.32V，R消耗的总功率为0.0272W；（3）前4s内通过R的电荷量是8×10﹣2C。

【解析】【详解】（1）0﹣4s内，由法拉第电磁感应定律有：线圈中的感应电流大小为：由楞次定律知感应电流方向沿逆时针方向。

4﹣6s内，由法拉第电磁感应定律有：线圈中的感应电流大小为：，方向沿顺时针方向。

（2）0﹣4s内，R两端的电压为：消耗的功率为：4﹣6s内，R两端的电压为：消耗的功率为：故R消耗的总功率为：（3）前4s内通过R的电荷量为：2．光滑平行的金属导轨MN 和PQ,间距L=1.0m,与水平面之间的夹角α=30°,匀强磁场磁感应强度B=2.0T,垂直于导轨平面向上,MP 间接有阻值R=2.0Ω的电阻,其它电阻不计,质量m=2.0kg 的金属杆ab 垂直导轨放置,如图(a)所示．用恒力F 沿导轨平面向上拉金属杆ab,由静止开始运动,v−t 图象如图(b)所示.g=10m/s 2，导轨足够长．求： (1)恒力F 的大小；(2)金属杆速度为2.0m/s 时的加速度大小；(3)根据v−t 图象估算在前0.8s 内电阻上产生的热量．【答案】(1)18N(2)2m/s 2（3）4.12J 【解析】 【详解】（1）由题图知，杆运动的最大速度为4/m v m s =，有22sin sin mB L v F mg F mg Rαα=+=+安，代入数据解得F=18N ． （2）由牛顿第二定律可得：sin F F mg ma α--=安得222222212sin 182100.52/2/2B L v F mg R a m s m s m α⨯⨯----⨯⨯===， （3）由题图可知0.8s 末金属杆的速度为1 2.2/v m s =，前0.8s 内图线与t 轴所包围的小方格的个数约为28个，面积为28×0.2×0.2=1.12，即前0.8s 内金属杆的位移为 1.12x m =， 由能量的转化和守恒定律得：211sin 2Q Fx mgx mv α=--， 代入数据解得： 4.12J Q =． 【点睛】本题电磁感应与力学知识的综合，抓住速度图象的两个意义：斜率等于加速度，“面积”等于位移辅助求解．估算位移时，采用近似的方法，要学会运用．3．如图所示，在垂直纸面向里的磁感应强度为B 的有界矩形匀强磁场区域内，有一个由均匀导线制成的单匝矩形线框abcd ，线框平面垂直于磁感线。

高考物理电磁学知识点之电磁感应易错题汇编及答案(4)一、选择题1．穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb ，则（ ）A ．线圈中感应电动势每秒增加2VB ．线圈中感应电动势始终为2VC ．线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD ．线圈中感应电动势每秒减少2V2．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s 时间拉出，外力所做的功为W 1，通过导线截面的电荷量为q 1；第二次用0.9 s 时间拉出，外力所做的功为W 2，通过导线截面的电荷量为q 2，则( )A ．W 1<W 2，q 1<q 2B ．W 1<W 2，q 1＝q 2C ．W 1>W 2，q 1＝q 2D ．W 1>W 2，q 1>q 2 3．两块水平放置的金属板间的距离为d ，用导线与一个n 匝线圈相连，线圈电阻为r ，线圈中有竖直方向的磁场，电阻R 与金属板连接，如图所示，两板间有一个质量为m 、电荷量＋q 的油滴恰好处于静止，则线圈中的磁感应强度B 的变化情况和磁通量的变化率分别是A ．磁感应强度B 竖直向上且正增强，t φ∆＝dmg nq B ．磁感应强度B 竖直向下且正增强，t φ∆＝dmg nqC ．磁感应强度B 竖直向上且正减弱，t φ∆＝()dmg R r nqR +D ．磁感应强度B 竖直向下且正减弱，tφ∆＝()dmgr R r nqR + 4．如图所示，用粗细均匀的铜导线制成半径为r 、电阻为4R 的圆环，PQ 为圆环的直径，在PQ 的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B ，但方向相反，一根长为2r 、电阻为R 的金属棒MN 绕着圆心O 以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。

下列说法正确的是（ ）A ．金属棒MN 两端的电压大小为2B r ωB ．金属棒MN 中的电流大小为22B r Rω C ．图示位置金属棒中电流方向为从N 到MD ．金属棒MN 转动一周的过程中，其电流方向不变5．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。

高考物理电磁感应现象易错题知识归纳总结含答案一、高中物理解题方法：电磁感应现象的两类情况1．某科研机构在研究磁悬浮列车的原理时，把它的驱动系统简化为如下模型；固定在列车下端的线圈可视为一个单匝矩形纯电阻金属框，如图甲所示，MN 边长为L ，平行于y 轴，MP 边宽度为b ，边平行于x 轴，金属框位于xoy 平面内，其电阻为1R ；列车轨道沿Ox 方向，轨道区域内固定有匝数为n 、电阻为2R 的“”字型（如图乙）通电后使其产生图甲所示的磁场，磁感应强度大小均为B ，相邻区域磁场方向相反（使金属框的MN 和PQ 两边总处于方向相反的磁场中）．已知列车在以速度v 运动时所受的空气阻力f F 满足2f F kv =（k 为已知常数）．驱动列车时，使固定的“”字型线圈依次通电，等效于金属框所在区域的磁场匀速向x 轴正方向移动，这样就能驱动列车前进．（1）当磁场以速度0v 沿x 轴正方向匀速移动，列车同方向运动的速度为v （0v <）时，金属框MNQP 产生的磁感应电流多大？（提示：当线框与磁场存在相对速度v 相时，动生电动势E BLv =相）（2）求列车能达到的最大速度m v ；（3）列车以最大速度运行一段时间后，断开接在“” 字型线圈上的电源，使线圈与连有整流器（其作用是确保电流总能从整流器同一端流出，从而不断地给电容器充电）的电容器相接，并接通列车上的电磁铁电源，使电磁铁产生面积为L b ⨯、磁感应强度为B '、方向竖直向下的匀强磁场，使列车制动，求列车通过任意一个“”字型线圈时，电容器中贮存的电量Q ．【答案】(1) 012() BL v v R -222210122BL B L kR v B L +-24nB Lb R ' 【解析】 【详解】解：(1)金属框相对于磁场的速度为：0v v - 每边产生的电动势：0()E BL v v =-由欧姆定律得：12E I R = 解得：01(2 )BL v v I R -=(2)当加速度为零时，列车的速度最大，此时列车的两条长边各自受到的安培力：B F BIL =由平衡条件得：20B f F F -= ，已知：2f F kv =解得：222210122m BL B L kR v B L v kR +-=(3)电磁铁通过字型线圈左边界时，电路情况如图1所示：感应电动势：n E tφ∆=∆，而B Lb φ∆=' 电流：12E I R =电荷量：11Q I t =∆ 解得：12nB LbQ R '= 电磁铁通过字型线圈中间时，电路情况如图2所示：B Lb φ∆='，2222E nI R tφ∆==∆ 22Q I t =∆解得：222nB LbQ R '= 电磁铁通过字型线圈右边界时，电路情况如图3所示：n E tφ∆=∆， B Lb φ∆='，32E I R =33Q I t =∆解得：32nB LbQ R '=， 总的电荷量：123Q Q Q Q =++ 解得：24nB LbQ R '=2．如图()a ，平行长直导轨MN 、PQ 水平放置，两导轨间距0.5L m =，导轨左端MP 间接有一阻值为0.2R =Ω的定值电阻，导体棒ab 质量0.1m kg =，与导轨间的动摩擦因数0.1μ=，导体棒垂直于导轨放在距离左端 1.0d m =处，导轨和导体棒电阻均忽略不计.整个装置处在范围足够大的匀强磁场中，0t =时刻，磁场方向竖直向下，此后，磁感应强度B 随时间t 的变化如图()b 所示，不计感应电流磁场的影响.当3t s =时，突然使ab 棒获得向右的速度08/v m s =，同时在棒上施加一方向水平、大小可变化的外力F ，保持ab 棒具有大小为恒为24/a m s =、方向向左的加速度，取210/g m s =．()1求0t =时棒所受到的安培力0F ；()2分析前3s 时间内导体棒的运动情况并求前3s 内棒所受的摩擦力f 随时间t 变化的关系式；()3从0t =时刻开始，当通过电阻R 的电量 2.25q C =时，ab 棒正在向右运动，此时撤去外力F ，此后ab 棒又运动了2 6.05s m =后静止.求撤去外力F 后电阻R 上产生的热量Q ．【答案】(1)00.025F N =，方向水平向右(2) ()0.01252?f t N =-(3) 0.195J 【解析】 【详解】 解：()1由图b 知：0.20.1T /s 2B t == 0t =时棒的速度为零，故回路中只有感生感应势为： 0.05V BE Ld t tΦ=== 感应电流为：0.25A EI R== 可得0t =时棒所受到的安培力：000.025N F B IL ==，方向水平向右；()2ab 棒与轨道间的最大摩擦力为：00.10.025N m f mg N F μ==>=故前3s 内导体棒静止不动，由平衡条件得： f BIL = 由图知在03s -内，磁感应强度为：00.20.1B B kt t =-=- 联立解得： ()0.01252(3s)f t N t =-<；()3前3s 内通过电阻R 的电量为：10.253C 0.75C q I t =⨯=⨯=设3s 后到撤去外力F 时又运动了1s ，则有：11BLs q q I t R RΦ-=== 解得：16m s =此时ab 棒的速度设为1v ，则有：221012v v as -= 解得：14m /s v =此后到停止，由能量守恒定律得： 可得：21210.195J 2Q mv mgs μ=-=3．如图甲所示，在一对平行光滑的金属导轨的上端连接一阻值为R ＝4Ω的定值电阻，两导轨在同一平面内。

高中物理电磁感应现象易错题知识归纳总结及答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，足够长的光滑平行金属导轨MN 、PQ 倾斜放置，两导轨间距离为L ，导轨平面与水平面间的夹角θ，所处的匀强磁场垂直于导轨平面向上，质量为m 的金属棒ab 垂直于导轨放置，导轨和金属棒接触良好，不计导轨和金属棒ab 的电阻，重力加速度为g ．若在导轨的M 、P 两端连接阻值R 的电阻，将金属棒ab 由静止释放，则在下滑的过程中，金属棒ab 沿导轨下滑的稳定速度为v ，若在导轨M 、P 两端将电阻R 改接成电容为C 的电容器，仍将金属棒ab 由静止释放，金属棒ab 下滑时间t ，此过程中电容器没有被击穿，求：（1）匀强磁场的磁感应强度B 的大小为多少？ （2）金属棒ab 下滑t 秒末的速度是多大？ 【答案】（1）2sin mgR B L vθ=2）sin sin t gvt v v CgR θθ=+ 【解析】试题分析：（1）若在M 、P 间接电阻R 时，金属棒先做变加速运动，当加速度为零时做匀速运动，达到稳定状态．则感应电动势E BLv =，感应电流EI R=，棒所受的安培力F BIL =联立可得22B L v F R =，由平衡条件可得F mgsin θ=，解得2mgRsin B L vθ（2）若在导轨 M 、P 两端将电阻R 改接成电容为C 的电容器，将金属棒ab 由静止释放，产生感应电动势，电容器充电，电路中有充电电流，ab 棒受到安培力． 设棒下滑的速度大小为v '，经历的时间为t则电容器板间电压为 U E BLv ='= 此时电容器的带电量为Q CU = 设时间间隔△t 时间内流经棒的电荷量为Q则电路中电流Q C U CBL v i t t t ∆∆∆===∆∆∆，又va t∆=∆，解得i CBLa = 根据牛顿第二定律得mgsin BiL ma θ-=，解得22mgsin gvsin a m B L C v CgRsin θθθ==++所以金属棒做初速度为0的匀加速直线运动，ts 末的速度gvtsin v at v CgRsin θθ'==+．考点：导体切割磁感线时的感应电动势；功能关系；电磁感应中的能量转化【名师点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．2．如图1所示，在光滑的水平面上，有一质量m =1kg 、足够长的U 型金属导轨abcd ，间距L =1m 。

高考物理最新电磁学知识点之电磁感应易错题汇编及解析一、选择题1．在图中，EF、GH为平行的金属导轨，其电阻不计，R为电阻，C为电容器，AB为可在EF和GH上滑动的导体横杆．有匀强磁场垂直于导轨平面．若用I1和I2分别表示图中该处导线中的电流，则当横杆AB( )A．匀速滑动时，I1＝0，I2＝0 B．匀速滑动时，I1≠0，I2≠0C．加速滑动时，I1＝0，I2＝0 D．加速滑动时，I1≠0，I2≠02．如图所示，A、B是两个完全相同的灯泡，D是理想二极管，L是带铁芯的线圈，其电阻忽略不计。

下列说法正确的是A．S闭合瞬间，A先亮B．S闭合瞬间，A、B同时亮C．S断开瞬间，A闪亮一下，然后逐渐熄灭D．S断开瞬间，B逐渐熄灭3．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．4．在倾角为θ的两平行光滑长直金属导轨的下端，接有一电阻R，导轨自身的电阻可忽略不计，有一匀强磁场与两金属导轨平面垂直，方向垂直于导轨面向上。

质量为m，电阻可不计的金属棒ab，在沿着导轨面且与棒垂直的恒力F作用下沿导轨匀速上滑，上升高度为h，如图所示，则在此过程中（）A．恒力F在数值上等于mgsinθB．恒力F对金属棒ab所做的功等于mghC．恒力F与重力的合力对金属棒ab所做的功等于电阻R上释放的焦耳热D．恒力F与重力的合力对金属棒ab所做的功等于零5．如图所示，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈。

下面说法正确的是（）A．闭合开关S瞬间，A、B灯同时亮，且达到正常B．闭合开关S瞬间，A灯比B灯先亮，最后一样亮C．断开开关S瞬间，P点电势比Q点电势低D．断开开关S瞬间，通过A灯的电流方向向左6．如图所示，水平绝缘的桌面上放置一个金属环，现有一个竖直的条形磁铁从圆环左上方沿水平方向快速移动经过正上方到达右上方，在此过程中（）A．圆环一定向右运动B．圆环中的感应电流方向不变C．圆环受到的摩擦力方向不变D．圆环对桌面的压力先减小后增大7．如图所示两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

电磁感应现象易错题综合题及答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成θ = 30°角固定，M 、P 之间接电阻箱R ，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B = 1T ．质量为m 的金属杆ab 水平放置在轨道上，其接入电路的电阻值为r ，现从静止释放杆ab ，测得最大速度为v m ．改变电阻箱的阻值R ，得到v m 与R 的关系如图乙所示．已知轨距为L = 2m ，重力加速度g 取l0m/s 2，轨道足够长且电阻不计．求：(1)杆ab 下滑过程中流过R 的感应电流的方向及R =0时最大感应电动势E 的大小； (2)金属杆的质量m 和阻值r ；(3)当R =4Ω时，求回路瞬时电功率每增加2W 的过程中合外力对杆做的功W ． 【答案】(1)电流方向从M 流到P ，E =4V (2)m =0.8kg ，r =2Ω (3)W =1.2J 【解析】本题考查电磁感应中的单棒问题，涉及动生电动势、闭合电路欧姆定律、动能定理等知识．(1)由右手定则可得，流过R 的电流方向从M 流到P 据乙图可得，R=0时，最大速度为2m/s ，则E m = BLv = 4V (2)设最大速度为v ，杆切割磁感线产生的感应电动势 E = BLv 由闭合电路的欧姆定律EI R r=+ 杆达到最大速度时0mgsin BIL θ-= 得 2222sin sin B L mg mg v R r B Lθθ=+ 结合函数图像解得：m = 0.8kg 、r = 2Ω(3)由题意：由感应电动势E = BLv 和功率关系2E P R r =+得222B L V P R r=+则22222221B L V B L V P R r R r∆=-++ 再由动能定理22211122W mV mV =- 得22()1.22m R r W P J B L +=∆=2．如图()a ，平行长直导轨MN 、PQ 水平放置，两导轨间距0.5L m =，导轨左端MP 间接有一阻值为0.2R =Ω的定值电阻，导体棒ab 质量0.1m kg =，与导轨间的动摩擦因数0.1μ=，导体棒垂直于导轨放在距离左端 1.0d m =处，导轨和导体棒电阻均忽略不计.整个装置处在范围足够大的匀强磁场中，0t =时刻，磁场方向竖直向下，此后，磁感应强度B 随时间t 的变化如图()b 所示，不计感应电流磁场的影响.当3t s =时，突然使ab 棒获得向右的速度08/v m s =，同时在棒上施加一方向水平、大小可变化的外力F ，保持ab 棒具有大小为恒为24/a m s =、方向向左的加速度，取210/g m s =．()1求0t =时棒所受到的安培力0F ；()2分析前3s 时间内导体棒的运动情况并求前3s 内棒所受的摩擦力f 随时间t 变化的关系式；()3从0t =时刻开始，当通过电阻R 的电量 2.25q C =时，ab 棒正在向右运动，此时撤去外力F ，此后ab 棒又运动了2 6.05s m =后静止.求撤去外力F 后电阻R 上产生的热量Q ．【答案】(1)00.025F N =，方向水平向右(2) ()0.01252?f t N =-(3) 0.195J 【解析】 【详解】 解：()1由图b 知：0.20.1T /s 2B t == 0t =时棒的速度为零，故回路中只有感生感应势为： 0.05V BE Ld t tΦ=== 感应电流为：0.25A EI R== 可得0t =时棒所受到的安培力：000.025N F B IL ==，方向水平向右；()2ab 棒与轨道间的最大摩擦力为：00.10.025N m f mg N F μ==>=故前3s 内导体棒静止不动，由平衡条件得： f BIL = 由图知在03s -内，磁感应强度为：00.20.1B B kt t =-=- 联立解得： ()0.01252(3s)f t N t =-<；()3前3s 内通过电阻R 的电量为：10.253C 0.75C q I t =⨯=⨯=设3s 后到撤去外力F 时又运动了1s ，则有：11BLs q q I t R RΦ-=== 解得：16m s =此时ab 棒的速度设为1v ，则有：221012v v as -= 解得：14m /s v =此后到停止，由能量守恒定律得： 可得：21210.195J 2Q mv mgs μ=-=3．如图所示，足够长且电阻忽略不计的两平行金属导轨固定在倾角为α=30°绝缘斜面上，导轨间距为l =0.5m 。

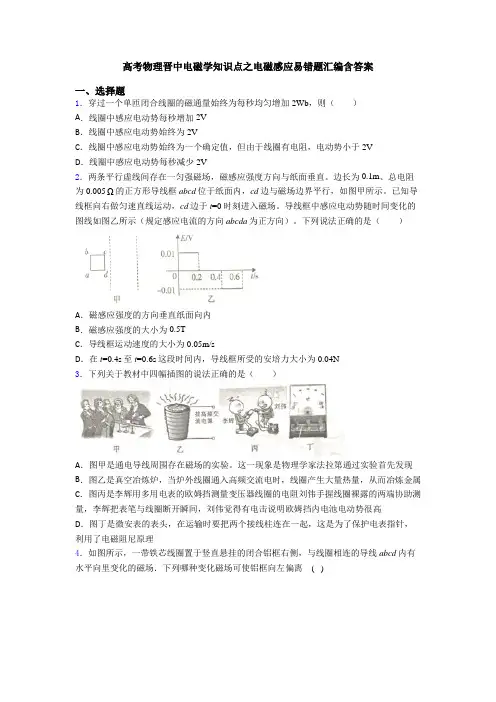

高考物理晋中电磁学知识点之电磁感应易错题汇编含答案一、选择题1．穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb，则（）A．线圈中感应电动势每秒增加2VB．线圈中感应电动势始终为2VC．线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD．线圈中感应电动势每秒减少2V2．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。

边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示。

已知导线框向右做匀速直线运动，cd边于t=0时刻进入磁场。

导线框中感应电动势随时间变化的图线如图乙所示（规定感应电流的方向abcda为正方向）。

下列说法正确的是（）A．磁感应强度的方向垂直纸面向内B．磁感应强度的大小为0.5TC．导线框运动速度的大小为0.05m/sD．在t=0.4s至t=0.6s这段时间内，导线框所受的安培力大小为0.04N3．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。

这一现象是物理学家法拉第通过实验首先发现B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理4．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．5．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。

一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则A．E=B2vb，且A点电势高于B点电势B．E=B1vb，且A点电势高于B点电势C．E=B2vb，且A点电势低于B点电势D．E=B1vb，且A点电势低于B点电势6．在倾角为θ的两平行光滑长直金属导轨的下端，接有一电阻R，导轨自身的电阻可忽略不计，有一匀强磁场与两金属导轨平面垂直，方向垂直于导轨面向上。

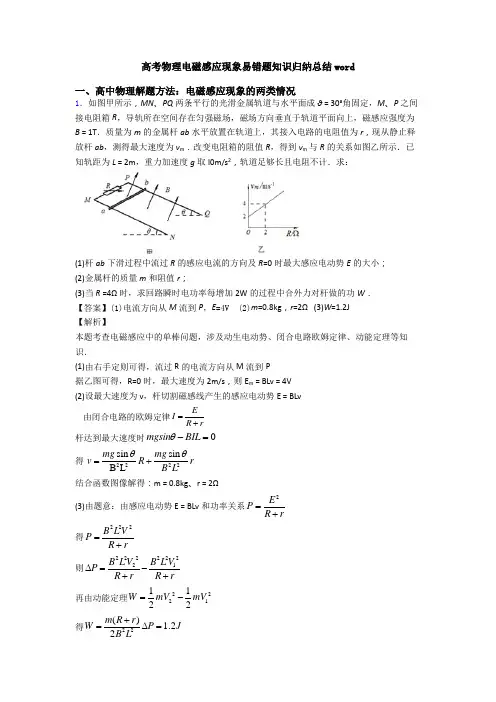

高考物理电磁感应现象易错题知识归纳总结word一、高中物理解题方法：电磁感应现象的两类情况1．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成θ = 30°角固定，M 、P 之间接电阻箱R ，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B = 1T ．质量为m 的金属杆ab 水平放置在轨道上，其接入电路的电阻值为r ，现从静止释放杆ab ，测得最大速度为v m ．改变电阻箱的阻值R ，得到v m 与R 的关系如图乙所示．已知轨距为L = 2m ，重力加速度g 取l0m/s 2，轨道足够长且电阻不计．求：(1)杆ab 下滑过程中流过R 的感应电流的方向及R =0时最大感应电动势E 的大小； (2)金属杆的质量m 和阻值r ；(3)当R =4Ω时，求回路瞬时电功率每增加2W 的过程中合外力对杆做的功W ． 【答案】(1)电流方向从M 流到P ，E =4V (2)m =0.8kg ，r =2Ω (3)W =1.2J 【解析】本题考查电磁感应中的单棒问题，涉及动生电动势、闭合电路欧姆定律、动能定理等知识．(1)由右手定则可得，流过R 的电流方向从M 流到P 据乙图可得，R=0时，最大速度为2m/s ，则E m = BLv = 4V (2)设最大速度为v ，杆切割磁感线产生的感应电动势 E = BLv 由闭合电路的欧姆定律EI R r=+ 杆达到最大速度时0mgsin BIL θ-= 得 2222sin sin B L mg mg v R r B Lθθ=+ 结合函数图像解得：m = 0.8kg 、r = 2Ω(3)由题意：由感应电动势E = BLv 和功率关系2E P R r =+得222B L V P R r=+则22222221B L V B L V P R r R r∆=-++ 再由动能定理22211122W mV mV =- 得22()1.22m R r W P J B L +=∆=2．如图所示，质量为4m 的物块与边长为L 、质量为m 、阻值为R 的正方形金属线圈abcd 由绕过轻质光滑定滑轮的绝缘细线相连，已知细线与斜面平行，物块放在光滑且足够长的固定斜面上，斜面倾角为300。

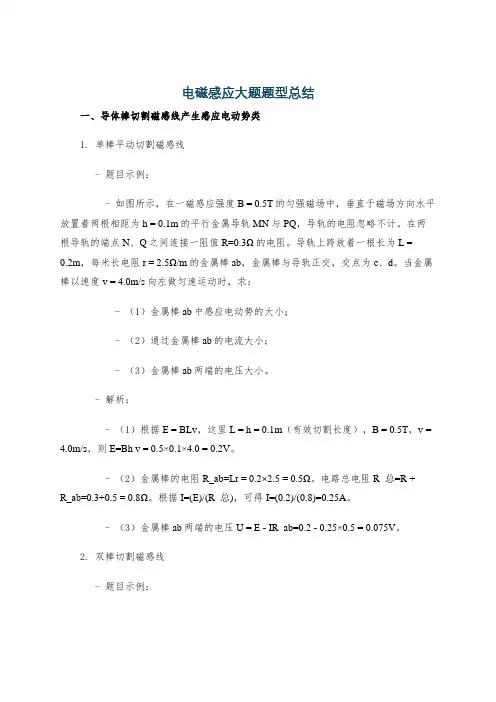

电磁感应大题题型总结一、导体棒切割磁感线产生感应电动势类1. 单棒平动切割磁感线- 题目示例：- 如图所示，在一磁感应强度B = 0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h = 0.1m的平行金属导轨MN与PQ，导轨的电阻忽略不计。

在两根导轨的端点N、Q之间连接一阻值R=0.3Ω的电阻。

导轨上跨放着一根长为L =0.2m，每米长电阻r = 2.5Ω/m的金属棒ab，金属棒与导轨正交，交点为c、d。

当金属棒以速度v = 4.0m/s向左做匀速运动时，求：- （1）金属棒ab中感应电动势的大小；- （2）通过金属棒ab的电流大小；- （3）金属棒ab两端的电压大小。

- 解析：- （1）根据E = BLv，这里L = h = 0.1m（有效切割长度），B = 0.5T，v = 4.0m/s，则E=Bh v = 0.5×0.1×4.0 = 0.2V。

- （2）金属棒的电阻R_ab=Lr = 0.2×2.5 = 0.5Ω。

电路总电阻R_总=R +R_ab=0.3+0.5 = 0.8Ω。

根据I=(E)/(R_总)，可得I=(0.2)/(0.8)=0.25A。

- （3）金属棒ab两端的电压U = E - IR_ab=0.2 - 0.25×0.5 = 0.075V。

2. 双棒切割磁感线- 题目示例：- 如图所示，两根足够长的平行金属导轨固定在倾角θ = 30^∘的斜面上，导轨电阻不计，间距L = 0.4m。

导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN，Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B = 0.5T。

在区域Ⅰ中，将质量m_1=0.1kg，电阻R_1=0.1Ω的金属条ab放在导轨上，ab刚好不下滑。

然后，在区域Ⅱ中将质量m_2=0.4kg，电阻R_2=0.1Ω的光滑导体棒cd置于导轨上，由静止开始下滑。

第十三章电磁感应与电磁波精选试卷易错题（Word版含答案）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为（）A．0 B．0.5B C．B D．2 B【答案】A【解析】试题分析：乙为双绕线圈，两股导线产生的磁场相互抵消，管内磁感应强度为零，故A正确．考点：磁场的叠加名师点睛：本题比较简单，考查了通电螺线管周围的磁场，弄清两图中电流以及导线的绕法的异同即可正确解答本题．2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O点产生的磁感应强度的方向分别为：上面导线产生的B方向水平向左，大小为B；下面左边导线产生的B方向斜向左上方，与水平成60°角，下面右边导线产生的B方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B ，方向水平向左． 故选C点评：本题首先运用安培定则判断B 的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．3．如图甲，一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝，式中r 是A 点到直导线的距离．在图乙中是一电流强度为I 的通电圆环，O 是圆环的圆心，圆环的半径为R ，B 是圆环轴线上的一点，OB 间的距离是r 0，请你猜测B 点处的磁感应强度是( )A ．220R IB r ∝B ．()32220IB Rr∝+C ．()232220R IB Rr ∝+D ．()2032220r IB Rr∝+【答案】C 【解析】因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ I r，设比例系数为k ，得：B=K I r ，其中 Ir的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IRr+ 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr+的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r IRr+ 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D错误；故选C．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．4．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环a，下列各种情况中铜环a中没有感应电流的是（）A．将电键突然断开的瞬间B．线圈中通以恒定的电流C．通电时，使滑动变阻器的滑片P做加速移动D．通电时，使滑动变阻器的滑片P做匀速移动【答案】B【解析】【详解】A.将电键突然断开的瞬间，线圈产生的磁场从有到无消失，穿过铜环a的磁通量减小，产生感应电流，故A不符合题意；B.线圈中通以恒定的电流时，线圈产生稳恒的磁场，穿过铜环a的磁通量不变，没有感应电流产生，故B符合题意；C.通电时，使变阻器的滑片P作加速滑动时，变阻器接入电路的电阻变化，回路中电流变化，线圈产生的磁场变化，穿过铜环a磁通量变化，产生感应电流，故C不符合题意；D.通电时，使变阻器的滑片P作匀速滑动时，变阻器接入电路的电阻减小，回路中电流增大，线圈产生的磁场增强，穿过铜环a磁通量增大，产生感应电流，故D不符合题意；5．如图所示，真空中两个等量异种点电荷＋q(q＞0)和-q以相同角速度绕O点在纸面中沿逆时针方向匀速转动，O点离＋q较近，则( )A．O点的磁感应强度方向始终垂直纸面向外B．O点的磁感应强度方向始终垂直纸面向里C．O点的磁感应强度方向随时间周期性变化D．O点的磁感应强度大小随时间周期性变化【答案】A【解析】【详解】点电荷＋q 绕O 点匀速转动，相当于逆时针方向的环形电流，由安培定则可知，在O 点产生磁场的磁感应强度方向垂直纸面向外；点电荷－q 绕O 点匀速转动，相当于顺时针方向的环形电流，由安培定则可知，在O 点产生磁场的磁感应强度方向垂直纸面向里．因＋q 离O 点近，＋q 在O 点激发的磁场的磁感应强度较强，故合磁场的磁感应强度方向垂直纸面向外，选项A 正确，B 、C 错误；由于＋q 和－q 离O 点的距离始终保持不变，则等效电流在该点产生的磁感应强度大小不变，合磁场的磁感应强度大小保持不变，选项D 错误．6．如图所示，把两个完全一样的环形线圈互相垂直地放置，它们的圆心位于一个共同点O 上，当通以相同大小的电流时，O 点处的磁感应强度与一个线圈单独产生的磁感应强度大小之比是( )A ．1∶1B ．2∶1C ．1∶2D ．2∶1【答案】B 【解析】 【详解】根据安培定则可知，竖直方向的通电圆环在圆心O 处产生的磁感应强度方向垂直纸面向里，大小为B ，水平方向的通电圆环在圆心O 处产生的磁感应强度方向竖直向上，大小为B ，两者相互垂直，圆心O 处的磁感强度的大小是2O B B =，一个线圈单独产生的磁感应强度大小为B ，则O 点处的磁感应强度与一个线圈单独产生的磁感应强度大小之比2:1，故B 正确，A 、C 、D 错误；故选B ． 【点睛】该题是关于磁场的叠加问题，首先运用安培定则每个圆环在圆心O 处产生的磁感应强度的方向，利用平行四边形定则进行矢量合成，即求出O 处的磁感应强度大小．7．如图，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 点为半圆弧的圆心，∠MOP =90︒。

(每日一练)高中物理电磁学电磁感应易错知识点总结单选题1、在如图甲所示的电路中，螺线管匝数n=1000匝，横截面积S=20cm2。

螺线管导线电阻r=1.0Ω，R1=4.0Ω，R2=5.0Ω，C=30μF。

在一段时间内，垂直穿过螺线管的磁场的磁感应强度B的方向如图甲所示，大小按如图乙所示的规律变化，则下列说法中正确的是（）A．螺线管中产生的感应电动势为1.2VB．闭合K，电路中的电流稳定后，电容器的下极板带负电C．闭合K，电路中的电流稳定后，电阻R1的电功率为2.56×10-2WD．闭合K，电路中的电流稳定后，断开K，则K断开后，流经R2的电荷量为1.8×10-2C答案：C解析：A．根据法拉第电磁感应定律可得螺线管中产生的感应电动势为E=n ΔΦΔt=nSΔBΔt=0.8V故A错误；B．根据楞次定律可以判断回路中感应电流的方向应为逆时针方向，所以电容器的下极板带正电，故B错误；C．闭合K，电路中的电流稳定后，电阻R1的电功率为P=(ER1+R2+r)2R1=2.56×10−2W故C正确；D．闭合K，电路中的电流稳定后电容器两端的电压为U=R2R1+R2+rE=0.4VK断开后，流经R2的电荷量即为K闭合时电容器一个极板上所带的电荷量，即Q=CU=1.2×10-5C故D错误。

故选C。

2、如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。

圆环初始时静止。

将图中开关S由断开状态拨至连接状态，电路接通的瞬间，可观察到（）A．拨至M端或N端，圆环都向左运动B．拨至M端或N端，圆环都向右运动C．拨至M端时圆环向左运动，拨至N端时向右运动D．拨至M端时圆环向右运动，拨至N端时向左运动答案：B解析：无论开关S拨至哪一端，当把电路接通一瞬间，左边线圈中的电流从无到有，电流在线圈轴线上的磁场从无到有，从而引起穿过圆环的磁通量突然增大，根据楞次定律（增反减同），右边圆环中产生了与左边线圈中方向相反的电流，异向电流相互排斥，所以无论哪种情况，圆环均向右运动。

高考物理新电磁学知识点之电磁感应易错题汇编附答案解析一、选择题1．在如图所示的电路中，a、b、c为三盏完全相同的灯泡，L是自感线圈，直流电阻为RL，则下列说法正确的是A．合上开关后，c先亮，a、b后亮B．断开开关时，N点电势高于M点C．断开开关后，b、c同时熄灭，a缓慢熄灭D．断开开关后，c马上熄灭，b闪一下后缓慢熄灭2．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。

这一现象是物理学家法拉第通过实验首先发现B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理3．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。

下列说法正确的是（）ωA．金属棒MN两端的电压大小为2B rB．金属棒MN中的电流大小为2 2B r RC．图示位置金属棒中电流方向为从N到MD．金属棒MN转动一周的过程中，其电流方向不变4．如图所示，铁芯P上绕着两个线圈A和B， B与水平光滑导轨相连，导体棒放在水平导轨上。

A中通入电流i（俯视线圈A，顺时针电流为正），观察到导体棒向右加速运动，则A中通入的电流可能是（）A．B．C．D．5．如图所示，水平绝缘的桌面上放置一个金属环，现有一个竖直的条形磁铁从圆环左上方沿水平方向快速移动经过正上方到达右上方，在此过程中（）A．圆环一定向右运动B．圆环中的感应电流方向不变C．圆环受到的摩擦力方向不变D．圆环对桌面的压力先减小后增大6．如图甲所示，矩形线圈位于一变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，磁感应强度B随时间t的变化规律如图乙所示．用I表示线圈中的感应电流，取顺时针方向的电流为正．则下图中的I-t图像正确的是 ( )A．B．C．D．7．如图所示，将直径为d，电阻为R的闭合金属环从匀强磁场B中拉出，这一过程中通过金属环某一截面的电荷量为（）A．24B dRπB．2BdRπC．2BdRD．2BdRπ8．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。

环有一半面积在A环内，
垂直的平面上出现如图所示的
已知某一区域的地下埋有一根与地表面平行的直线电缆，电缆中通有变化的电流，在其周围有变化的磁场，因此可以通过在地面上测量闭合试探小线圈中的感应电动势来探测电缆的确切位置、走向和深度。

当线圈平面平行地面
两处线圈中的
两处测得试探线圈中
如图所示，用两种方法将线
，两次通过线圈的电量分别
甲、乙两个完全相同的金属环可绕固定轴旋转，当给以相同初速度开始转动时，由于阻力，经相同时间便停止，若将两金属环置于磁感应强度大小相
bc边进入磁场到ad 边进入磁场那段时间内，线框运动的速度图象可能是下面的哪些？( )
如图甲所示，导体框架abcd放在倾角为θ的绝缘光滑斜面上，质量为m
的正方形导线框底边水平，且平行于正下方的磁场
，磁感强度等值反向，两磁场区域紧邻。

当
，磁感应强度为B的匀
型，底部导轨面水平，
相连，整个装置处于竖直向上的大
，垂直于导轨放置，且与导轨。

电磁感应现象易错题复习题含答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，光滑的长平行金属导轨宽度d=50cm ，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ， 根据安培力公式有： F BIL =， 根据欧姆定律有： cos E BLv I R Rθ==， 解得： 222sin 18.75cos mgR v B L θθ==； （2）由牛顿第二定律有：sin cos mg F ma θθ-= ，cos 1BLv I A Rθ==， 0.2F BIL N ==， 24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ， 解得： 202mgs mv I Rt -=2．如图所示，无限长平行金属导轨EF、PQ固定在倾角θ=37°的光滑绝缘斜面上，轨道间距L=1m，底部接入一阻值R=0.06Ω的定值电阻，上端开口，垂直斜面向上的匀强磁场的磁感应强度B=2T。

电磁感应易错题1．如图所示,边长L=0。

20m 的正方形导线框ABCD 由粗细均匀的同种材料制成，正方形导线框每边的电阻R 0=1。

0Ω,金属棒MN 与正方形导线框的对角线长度恰好相等，金属棒MN 的电阻r=0.20Ω。

导线框放置在匀强磁场中,磁场的磁感应强度B =0。

50T,方向垂直导线框所在平面向里。

金属棒MN 与导线框接触良好，且与导线框对角线BD 垂直放置在导线框上，金属棒的中点始终在BD 连线上。

若金属棒以v =4。

0m/s 的速度向右匀速运动，当金属棒运动至AC 的位置时,求：（计算结果保留两位有效数字) (1）金属棒产生的电动势大小；(2）金属棒MN 上通过的电流大小和方向；（3）导线框消耗的电功率。

2。

如图所示，正方形导线框abcd 的质量为m 、边长为l ，导线框的总电阻为R 。

导线框从垂直纸面向里的水平有界匀强磁场的上方某处由静止自由下落，下落过程中，导线框始终在与磁场垂直的竖直平面内，cd 边保持水平。

磁场的磁感应强度大小为B ,方向垂直纸面向里，磁场上、下两个界面水平距离为l 。

已知cd 边刚进入磁场时线框恰好做匀速运动。

重力加速度为g 。

（1）求cd 边刚进入磁场时导线框的速度大小. （2）请证明：导线框的cd 边在磁场中运动的任意瞬间，导线框克服安培力做功的功率等于导线框消耗的电功率。

（3）求从线框cd 边刚进入磁场到ab 边刚离开磁场的过程中，线框克服安培力所做的功.3．如图所示，在高度差h ＝0。

50m 的平行虚线范围内,有磁感强度B ＝0.50T 、方向水平向里的匀强磁场,正方形线框abcd 的质量m ＝0。

10kg 、边长L ＝0.50m 、电阻R ＝0。

50Ω，线框平面与竖直平面平行，静止在位置“I”时，cd 边跟磁场下边缘有一段距离。

现用一竖直向上的恒力F ＝4。

0N 向上提线框，该框由位置“Ⅰ”无初速度开始向上运动，穿过磁场区，最后到达位置“Ⅱ”（ab 边恰好出磁场)，线框平面在运动中保持在竖直平面内，且cd 边保持水平。

(每日一练)人教版2022年高中物理电磁感应易错题集锦单选题1、如图所示，MN、PQ为两条平行的水平放置的金属导轨，左端接有定值电阻R，金属棒ab斜放在两导轨之间，与导轨接触良好，ab=L。

磁感应强度为B的匀强磁场垂直于导轨平面，设金属棒与两导轨间夹角为60°，以速度v水平向右匀速运动，不计导轨和棒的电阻，则流过金属棒的电流为（）A．BLvR B．√3BLv2RC．BLv2RD．√3BLv3R答案：B解析：金属棒切割磁感线的有效长度为L′=Lsin60°根据法拉第电磁感应定律E=BL′v 由欧姆定律I=E R解得I=√3BLv 2RB正确，ACD错误。

故选B。

2、如图所示，直导线固定于纸面内，一矩形线框，在纸面内从abcd位置平移到a′b′c′d′位置的过程中，关于线框内产生的感应电流方向，下列叙述正确的是（）A．一直逆时针B．顺时针→逆时针C．逆时针→顺时针→逆时针D．顺时针→逆时针→顺时针答案：D解析：由安培定则得，恒定电流的直导线产生的磁场在导线左边的方向为垂直纸面向外，右边的磁场方向垂直纸面向里。

当线圈向导线靠近时，磁场方向是垂直纸面向外，穿过线圈的磁通量变大，根据楞次定律可知，感应电流方向为顺时针方向。

当线圈越过导线时到线圈中心轴与导线重合，磁场方向是垂直纸面向外，穿过线圈的磁通量的变小，则感应电流方向为逆时针方向。

当继续向右运动时，磁场方向是垂直纸面向里，穿过磁通量变大，由楞次定律可知，感应电流方向为逆时针方向。

当远离导线时，磁场方向是垂直纸面向里，穿过线圈的磁通量变小，由楞次定律可知，感应电流方向为顺时针方向。

故选D。

3、如图所示，一金属圆环水平固定放置，现将一竖直的条形磁铁，在圆环上方沿圆环轴线无初速度释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环A．始终相互吸引B．始终相互排斥C．先相互吸引，后相互排斥D．先相互排斥，后相互吸引答案：D解析：因圆环从开始下降到达磁铁中间时，磁通量一直增大；而当从中间向下运动时，磁通量减小时；则由楞次定律可知，当条形磁铁靠近圆环时，感应电流阻碍其靠近，是排斥力；当磁铁穿过圆环远离圆环时，感应电流阻碍其远离，是吸引力，故先相互排斥，后相互吸引；故D正确，ABC错误。

法拉第电磁感应定律易错题知识点及练习题附答案一、高中物理解题方法：法拉第电磁感应定律1．如图甲所示，一个圆形线圈的匝数n＝100，线圈面积S＝200cm2，线圈的电阻r＝1Ω，线圈外接一个阻值R＝4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示。

求：（1）线圈中的感应电流的大小和方向；（2）电阻R两端电压及消耗的功率；（3）前4s内通过R的电荷量。

【答案】（1）0﹣4s内，线圈中的感应电流的大小为0.02A，方向沿逆时针方向。

4﹣6s 内，线圈中的感应电流大小为0.08A，方向沿顺时针方向；（2）0﹣4s内，R两端的电压是0.08V；4﹣6s内，R两端的电压是0.32V，R消耗的总功率为0.0272W；（3）前4s内通过R的电荷量是8×10﹣2C。

【解析】【详解】（1）0﹣4s内，由法拉第电磁感应定律有：线圈中的感应电流大小为：由楞次定律知感应电流方向沿逆时针方向。

4﹣6s内，由法拉第电磁感应定律有：线圈中的感应电流大小为：，方向沿顺时针方向。

（2）0﹣4s内，R两端的电压为：消耗的功率为：4﹣6s内，R两端的电压为：消耗的功率为：故R消耗的总功率为：（3）前4s内通过R的电荷量为：2．如图所示，垂直于纸面的匀强磁场磁感应强度为B。

纸面内有一正方形均匀金属线框abcd，其边长为L，总电阻为R，ad边与磁场边界平行。

从ad边刚进入磁场直至bc边刚要进入的过程中，线框在向左的拉力作用下以速度v匀速运动，求：（1）拉力做功的功率P；（2）ab边产生的焦耳热Q.【答案】(1)P=222B L vR（2）Q=234B L vR【解析】【详解】（1）线圈中的感应电动势E=BLv 感应电流I=E R拉力大小等于安培力大小F=BIL 拉力的功率P=Fv=222 B L v R（2）线圈ab边电阻R ab=4R 运动时间t=L vab边产生的焦耳热Q=I2R ab t =23 4B L vR3．如图，匝数为N、电阻为r、面积为S的圆形线圈P放置于匀强磁场中，磁场方向与线圈平面垂直，线圈P通过导线与阻值为R的电阻和两平行金属板相连，两金属板之间的距离为d，两板间有垂直纸面的恒定匀强磁场。

高中物理电磁感应现象易错题专项复习含答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图甲所示，相距d 的两根足够长的金属制成的导轨，水平部分左端ef 间连接一阻值为2R 的定值电阻，并用电压传感器实际监测两端电压，倾斜部分与水平面夹角为37°.长度也为d 、质量为m 的金属棒ab 电阻为R ，通过固定在棒两端的金属轻滑环套在导轨上，滑环与导轨上MG 、NH 段动摩擦因数μ＝18(其余部分摩擦不计)．MN 、PQ 、GH 相距为L ，MN 、PQ 间有垂直轨道平面向下、磁感应强度为B 1的匀强磁场，PQ 、GH 间有平行于斜面但大小、方向未知的匀强磁场B 2，其他区域无磁场，除金属棒及定值电阻，其余电阻均不计，sin 37°＝0.6，cos 37°＝0.8，当ab 棒从MN 上方一定距离由静止释放通过MN 、PQ 区域(运动过程中ab 棒始终保持水平)，电压传感器监测到U －t 关系如图乙所示．（1）求ab 棒刚进入磁场B 1时的速度大小． （2）求定值电阻上产生的热量Q 1.（3）多次操作发现，当ab 棒从MN 以某一特定速度进入MNQP 区域的同时，另一质量为2m ，电阻为2R 的金属棒cd 只要以等大的速度从PQ 进入PQHG 区域，两棒均可同时匀速通过各自场区，试求B 2的大小和方向．【答案】（1）11.5U B d （2）2221934-mU mgL B d；（3）32B 1 方向沿导轨平面向上 【解析】 【详解】(1)根据ab 棒刚进入磁场B 1时电压传感器的示数为U ,再由闭合电路欧姆定律可得此时的感应电动势：1 1.52UE U R U R=+⋅= 根据导体切割磁感线产生的感应电动势计算公式可得：111E B dv =计算得出:111.5Uv B d=. (2)设金属棒ab 离开PQ 时的速度为v 2，根据图乙可以知道定值电阻两端电压为2U ，根据闭合电路的欧姆定律可得：12222B dv R U R R⋅=+计算得出：213Uv B d=；棒ab 从MN 到PQ ，根据动能定理可得： 222111sin 37cos3722mg L mg L W mv mv μ︒︒⨯-⨯-=-安 根据功能关系可得产生的总的焦耳热 ：=Q W 总安根据焦耳定律可得定值电阻产生的焦耳热为：122RQ Q R R=+总 联立以上各式得出：212211934mU Q mgL B d=-(3)两棒以相同的初速度进入场区匀速经过相同的位移，对ab 棒根据共点力的平衡可得：221sin 37cos3702B d vmg mg Rμ︒︒--=计算得出：221mgRv B d =对cd 棒分析因为：2sin372cos370mg mg μ︒︒-⋅>故cd 棒安培力必须垂直导轨平面向下，根据左手定则可以知道磁感应强度B 2沿导轨平面向上，cd 棒也匀速运动则有：1212sin 372cos37022B dv mg mg B d R μ︒︒⎛⎫-+⨯⨯⨯= ⎪⎝⎭将221mgRv B d =代入计算得出：2132B B =. 答：(1)ab 棒刚进入磁场1B 时的速度大小为11.5UB d; (2)定值电阻上产生的热量为22211934mU mgL B d-; (3)2B 的大小为132B ，方向沿导轨平面向上.2．如图所示，两根粗细均匀的金属棒M N 、，用两根等长的、不可伸长的柔软导线将它们连接成闭合回路，并悬挂在光滑绝缘的水平直杆上，并使两金属棒水平。

高考物理法拉第电磁感应定律易错题知识归纳总结一、高中物理解题方法：法拉第电磁感应定律1．如图所示，正方形单匝线框bcde边长L＝0.4 m，每边电阻相同，总电阻R＝0.16 Ω.一根足够长的绝缘轻质细绳跨过两个轻小光滑定滑轮，一端连接正方形线框，另一端连接物体P，手持物体P使二者在空中保持静止，线框处在竖直面内．线框的正上方有一有界匀强磁场，磁场区域的上、下边界水平平行，间距也为L＝0.4 m，磁感线方向垂直于线框所在平面向里，磁感应强度大小B＝1.0 T，磁场的下边界与线框的上边eb相距h＝1.6 m．现将系统由静止释放，线框向上运动过程中始终在同一竖直面内，eb边保持水平，刚好以v ＝4.0 m/s的速度进入磁场并匀速穿过磁场区，重力加速度g＝10 m/s2，不计空气阻力．（1）线框eb边进入磁场中运动时，e、b两点间的电势差U eb为多少？（2）线框匀速穿过磁场区域的过程中产生的焦耳热Q为多少？（3）若在线框eb边刚进入磁场时，立即给物体P施加一竖直向下的力F，使线框保持进入磁场前的加速度匀加速运动穿过磁场区域，已知此过程中力F做功W F＝3.6 J，求eb边上产生的焦耳Q eb为多少？【答案】（1）1.2 V（2）3.2 J（3）0.9 J【解析】【详解】(1)线框eb边以v=4.0 m/s的速度进入磁场并匀速运动，产生的感应电动势为：10.44V=1.6 VE BLv==⨯⨯因为e、b两点间作为等效电源，则e、b两点间的电势差为外电压：U eb=34E=1.2 V.(2)线框进入磁场后立即做匀速运动，并匀速穿过磁场区，线框受安培力：F安=BLI根据闭合电路欧姆定律有：I=E R联立解得解得F安=4 N所以克服安培力做功：=2=420.4J=3.2J W F L ⨯⨯⨯安安而Q =W 安，故该过程中产生的焦耳热Q =3.2 J(3)设线框出磁场区域的速度大小为v 1，则根据运动学关系有：22122v v a L -=而根据牛顿运动定律可知：()M m ga M m-=+联立整理得：12(M+m )( 21v -v 2)=(M-m )g ·2L 线框穿过磁场区域过程中，力F 和安培力都是变力，根据动能定理有：W F -W'安+(M-m )g ·2L =12(M+m )( 21v -v 2) 联立解得：W F -W'安=0而W'安= Q'，故Q'=3.6 J又因为线框每边产生的热量相等，故eb 边上产生的焦耳热：Q eb =14Q'=0.9 J. 答：(1)线框eb 边进入磁场中运动时，e 、b 两点间的电势差U eb =1.2 V. (2)线框匀速穿过磁场区域的过程中产生的焦耳热Q =3.2 J. (3) eb 边上产生的焦耳Q eb =0.9J.2．如图甲所示，两根足够长的水平放置的平行的光滑金属导轨，导轨电阻不计，间距为L ，导轨间电阻为R 。
