广日电梯GVP调试资料.

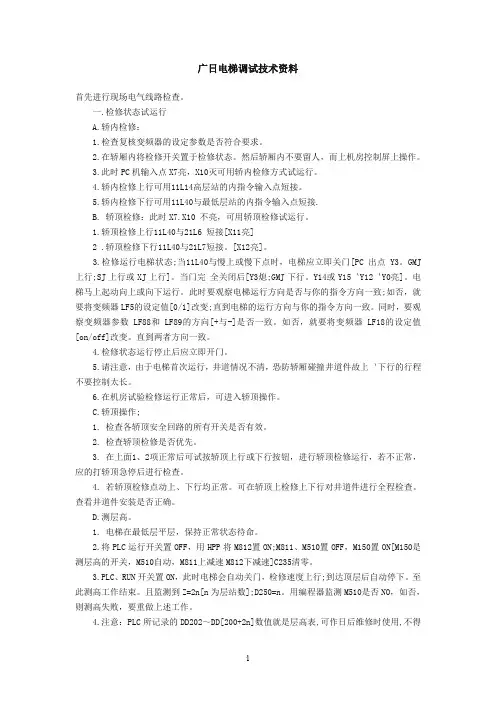

广日电梯调试技术资料首先进行现场电气线路检查。

一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。

2.在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4.轿内检修上行可用11L14高层站的内指令输入点短接。

5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。

[X12亮]。

3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ 上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15｀Y12｀Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1. 电梯在最低层平层，保持正常状态待命。

2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

一、现场调试准备1、首先检查是否具备调试条件：a) 用户有否按要求将电源提供到机房(正常或临时);b) 主机加油量是否合适,型号是否正确;c) 底坑缓冲器安装完成否;d) 各层厅门、门锁是否安装完毕;e) 电梯接线是否已全部完成;f) 井道线槽是否已上好盖;g) 井道引线的金属软管是否固定良好;h) 各层厅门门套是否已塞好;i) 井道有否妨碍轿厢、对重架运行的物体;j) 慢车试运行后的检查，有否发现重大的安装工艺不良问题。

2、确认现场安装的接线正确无误,绝缘符合安装规范要求。

特别要注意安全回路、检修开关等必须有效。

16mm2铜芯线。

根据实际功率选取。

3、检查控制屏和曳引电动机的地线是否可靠地接地,接地线应为10mm24、旋转编码器线的应套蛇皮管独立线槽敷设，应远离动力线,距离为0.5m 以上。

5、确认旋转编码器安装正常，接线正确，分频比为4分频(即电机转动为256个脉冲)6、门终端开门正常，负载开关接线正确。

注意：当测试绝缘电阻时,要把变频器的全部引线(包括全部控制线和主回路大线)做好记录然后卸除,并把PC机输入端子整排地拔离PC机主体,然后才进行绝缘测试,以防止损坏变频器及PC机输入口。

二、电梯绝缘测定a、将电梯停在井道中非端站及非平层位置;b、断开ZDK、K1，断开机房电源开关(380V和220V)，拆除电源板的保险管;c、拆除变频器控制端子的所有接线;d、拆除停电柜接线端子的所有接线(针对带停电柜的电梯);e、拆除变频器、PC、电源板的地线;f、使轿顶、轿厢内所有的开关置于正常状态;g、用线夹短接下列控制柜中的端子和元件：端子R、S、T端子U、V、W测试方法a、用模拟测试表分别量度下表中带(*)的回路于控制柜接地板之间的绝缘电阻;b、用DC500V直流高阻表分别测试下表中1~5项各回路与控制柜接地板之间的耐压和绝缘电阻。

电路名称测试点标准值(兆欧)1 电源端子R、S、T短接点≥0.52 电动机回路端子U、V、W短接点≥0.53 照明回路220V 端子FL-39、FL-40 ≥0.54 照明回路36V 端子FL-37、FL-38 ≥0.55 抱闸回路端子FL-12、FL-13 ≥0.5*6 信号回路电源板上端子排JP1.1~JP1.10、JP2.1~JP2.12 ≥0.25*7 控制回路空气开关K1次级端≥0.25注意：1、不要用高阻表对变频器的控制端子进行测试，否则将损坏变频器的电气元件。

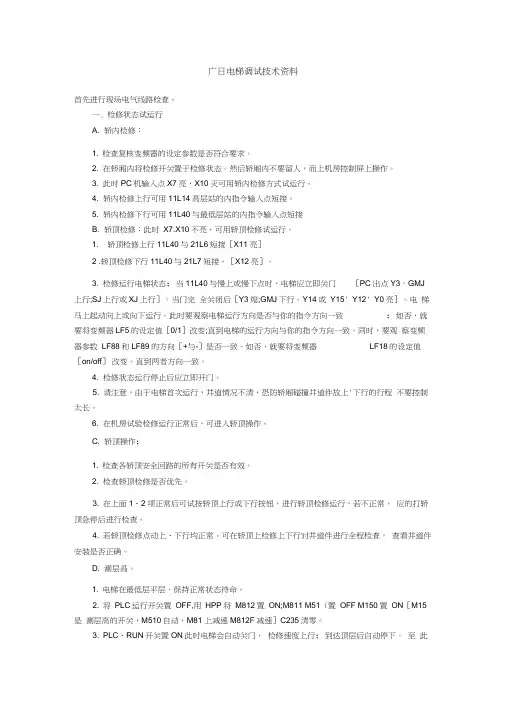

广日电梯调试技术资料首先进行现场电气线路检查。

一.检修状态试运行A. 轿内检修：1. 检查复核变频器的设定参数是否符合要求。

2. 在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3. 此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4. 轿内检修上行可用11L14高层站的内指令输入点短接。

5. 轿内检修下行可用11L40与最低层站的内指令输入点短接B. 轿顶检修：此时X7.X10不亮，可用轿顶检修试运行。

1. 轿顶检修上行11L40与21L6短接［X11亮］2 .轿顶检修下行11L40与21L7短接。

［X12亮］。

3. 检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门［PC出点Y3。

GMJ 上行;SJ上行或XJ上行］。

当门完全关闭后［Y3熄;GMJ下行。

Y14或Y15' Y12' Y0亮］。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值［0/1］改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向［+与-］是否一致。

如否，就要将变频器LF18的设定值［on/off］改变。

直到两者方向一致。

4. 检修状态运行停止后应立即开门。

5. 请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上'下行的行程不要控制太长。

6. 在机房试验检修运行正常后，可进入轿顶操作。

C. 轿顶操作；1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D. 测层咼。

1. 电梯在最低层平层，保持正常状态待命。

2. 将PLC运行开关置OFF,用HPP将M812置ON;M811 M51（置OFF M150置ON［M15是测层高的开关，M510自动，M81 上减速M812F减速］C235清零。

广日电梯调试资料2009-9-30 11:07:12网络转载供稿首先进行现场电气线路检查。

一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。

2.在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4.轿内检修上行可用11L14高层站的内指令输入点短接。

5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。

[X12亮]。

3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ上行;SJ 上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15｀Y12｀Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1. 电梯在最低层平层，保持正常状态待命。

2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M1 50是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

广日电梯调试技术资料首先进行现场电气线路检查。

一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。

2.在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4.轿内检修上行可用11L14高层站的内指令输入点短接。

5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。

[X12亮]。

3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ 上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15｀Y12｀Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1. 电梯在最低层平层，保持正常状态待命。

2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

广日系统电梯调试手册点击数：1141次广日系统电梯调试手册(电气部分)说明：本调试手册所列的全部内容仅适用于EVECD01系统电梯(EVECD01系统适用于以异步电机为拖动系统的梯种)控制系统调试使用，不作其它控制系统调试使用。

目录一、键盘操作说明••••••••••••••••••••••••••••••第2页二、井道开关及上、下平层感应器的位置••••••••••第18页三、慢车、快车调试说明••••••••••••••••••••••••第20页四、变频器参数••••••••••••••••••••••••••••••••第36页五、故障代码表••••••••••••••••••••••••••••••••第38页六、改进意见表••••••••••••••••••••••••••••••••附页第一章：键盘操作说明EVECD01系统可以通过控制板上的LED+按键的键盘部分及操纵面板部分对控制系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。

熟悉键盘的功能与操作方法，是掌握调试EVECD01系统的前提，因此，建议调试之前仔细阅读本说明一、操作面板部分说明操纵面板的键盘，主要由LED数码管，LCD（液晶显示屏），按键三部分组成，其外形及功能区如图1-1所示：图1-1 操作面板示意图1、按键功能说明表1-1 操作面板功能表按键名称功能菜单键/退出键停机/运行状态与菜单状态的切换；菜单操作时，回到前一个状态存储键完成参数的存储确认；菜单操作时，进入下一个状态增键功能码、功能组或设定参数递增减键功能码、功能组或设定参数递减移位键在运行状态或停机状态时，可循环切换LED显示参数；设定数据时，可以选择设定数据的修改位，相应选定的位处于闪烁状态。

运行键在面板控制方式下，用于启动运行；在参数调谐时用于启动调谐过程。

停止/复位键在面板控制方式时，用于停机操作；在参数调谐过程中用于中断调谐；故障报警状态（任何操作方式下）用于复位操作。

广日电梯调试资料一、检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。

2.在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4.轿内检修上行可用11L14高层站的内指令输入点短接。

5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B.轿顶检修：此时X7.X10不亮，可用轿顶检修试运行。

1.轿顶检修上行11L40与21L6短接[X11亮]2.轿顶检修下行11L40与21L7短接。

[X12亮]。

3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15｀Y12｀Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。

2.检查轿顶检修是否优先。

3.在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4.若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1.电梯在最低层平层，保持正常状态待命。

2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

广日电梯GVP慢车调试资料一、现场调试准备1、首先检查是否具备调试条件：a) 用户有否按要求将电源提供到机房(正常或临时)；b) 主机加油量是否合适,型号是否正确；c) 底坑缓冲器安装完成否；d) 各层厅门、门锁是否安装完毕；e) 电梯接线是否已全部完成；f) 井道线槽是否已上好盖；g) 井道引线的金属软管是否固定良好；h) 各层厅门门套是否已塞好；i) 井道有否妨碍轿厢、对重架运行的物体；j) 慢车试运行后的检查，有否发现重大的安装工艺不良问题。

2、确认现场安装的接线正确无误,绝缘符合安装规范要求。

特别要注意安全回路、检修开关等必须有效。

3、检查控制屏和曳引电动机的地线是否可靠地接地,接地线应为10mm216mm2铜芯线。

根据实际功率选取。

4、旋转编码器线的应套蛇皮管独立线槽敷设，应远离动力线,距离为0.5m以上。

5、确认旋转编码器安装正常，接线正确，分频比为4分频（即电机转动为256个脉冲）6、门终端开门正常，负载开关接线正确。

注意：当测试绝缘电阻时,要把变频器的全部引线(包括全部控制线和主回路大线)做好记录然后卸除,并把PC机输入端子整排地拔离PC机主体,然后才进行绝缘测试,以防止损坏变频器及PC机输入口。

二、电梯绝缘测定a、将电梯停在井道中非端站及非平层位置；b、断开ZDK、K1，断开机房电源开关（380V和220V），拆除电源板的保险管；c、拆除变频器控制端子的所有接线；d、拆除停电柜接线端子的所有接线（针对带停电柜的电梯）；e、拆除变频器、PC、电源板的地线；f、使轿顶、轿厢内所有的开关置于正常状态；g、用线夹短接下列控制柜中的端子和元件：端子R、S、T端子U、V、W测试方法a、用模拟测试表分别量度下表中带（*）的回路于控制柜接地板之间的绝缘电阻；b、用DC500V直流高阻表分别测试下表中1~5项各回路与控制柜接地板之间的耐压和绝缘电阻。

电路名称测试点标准值（兆欧）1 电源端子R、S、T短接点≥0.52 电动机回路端子U、V、W短接点≥0.53 照明回路220V 端子FL-39、FL-40 ≥0.54 照明回路36V 端子FL-37、FL-38 ≥0.55 抱闸回路端子FL-12、FL-13 ≥0.5*6 信号回路电源板上端子排JP1.1~JP1.10、JP2.1~JP2.12 ≥0.25*7 控制回路空气开关K1次级端≥0.25注意：1、不要用高阻表对变频器的控制端子进行测试，否则将损坏变频器的电气元件。

精心整理广日电梯调试技术资料首先进行现场电气线路检查。

一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。

2.在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4.轿内检修上行可用11L14高层站的内指令输入点短接。

5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B.轿顶检修：此时X7.X10不亮，可用轿顶检修试运行。

1.轿顶检修上行11L40与21L6短接[X11亮]2.轿顶检修下行11L40与21L7短接。

[X12亮]。

3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15｀Y12｀Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。

2.检查轿顶检修是否优先。

3.在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4.若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1.电梯在最低层平层，保持正常状态待命。

2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

广日电梯调试技术资料————————————————————————————————作者：————————————————————————————————日期：广日电梯调试技术资料首先进行现场电气线路检查。

一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。

2.在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4.轿内检修上行可用11L14高层站的内指令输入点短接。

5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。

[X12亮]。

3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ 上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15｀Y12｀Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

广日电梯GVK GVB GVH GVZ调试资料.txt你妈生你的时候是不是把人给扔了把胎盘养大？别把虾米不当海鲜。

别把虾米不当海鲜。

首先进行现场电气线路检查。

一.检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4轿内检修上行可用11L14高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。

轿顶检修下行11L40与21L7短接。

[X12亮]。

3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15`Y12`Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。

2.检查轿顶检修是否优先。

3.在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4.若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1.电梯在最低层平层，保持正常状态待命。

【技术资料】广日电梯调试资料首先进行现场电气线路检查。

一.检验状态试运行A.轿内检验：1.检查复核变频器的设定参数是否符合要求。

2.在轿厢内将检验开关置于检验状态。

然后轿厢内不要留人，而上机房控制屏上操纵。

3.此时PC机输进点X7亮，X10灭可用轿内检验方式试运行。

4.轿内检验上行可用11L14高层站的内指令输进点短接。

5.轿内检验下行可用11L40与最低层站的内指令输进点短接.B. 轿顶检验：此时X7.X10 不亮，可用轿顶检验试运行。

1.轿顶检验上行11L40与21L6 短接[X11亮]2 .轿顶检验下行11L40与21L7短接。

[X12亮]。

3.检验运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全封闭后[Y3熄;GMJ下行。

Y14或Y15｀Y12｀Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检验状态运行停止后应立即开门。

5.请留意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。

6.在机房试验检验运行正常后，可进进轿顶操纵。

C.轿顶操纵;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检验是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检验运行，若不正常，应的打轿顶急停后进行检查。

4. 若轿顶检验点动上、下行均正常。

可在轿顶上检验上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1. 电梯在最低层平层，保持正常状态待命。

2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

...广日电梯调试资料首先进行现场电气线路检查。

一.检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4轿内检修上行可用11L14高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。

轿顶检修下行11L40与21L7短接。

[X12亮]。

3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15`Y12`Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

广日电梯调试技术资料本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March广日电梯调试技术资料首先进行现场电气线路检查。

一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。

2.在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4.轿内检修上行可用11L14高层站的内指令输入点短接。

5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时不亮，可用轿顶检修试运行。

1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。

[X12亮]。

3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15｀Y12｀Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

广日电梯调试技术资料首先进行现场电气线路检查。

一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。

2.在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4.轿内检修上行可用11L14高层站的内指令输入点短接。

5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时不亮，可用轿顶检修试运行。

1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。

[X12亮]。

3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15｀Y12｀Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1. 电梯在最低层平层，保持正常状态待命。

2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
