液晶显示器模组LCM简介分析

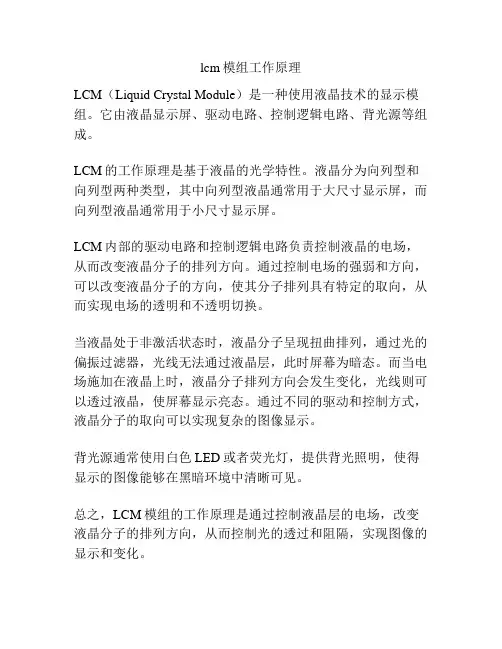

lcm模组工作原理
LCM（Liquid Crystal Module）是一种使用液晶技术的显示模组。

它由液晶显示屏、驱动电路、控制逻辑电路、背光源等组成。

LCM的工作原理是基于液晶的光学特性。

液晶分为向列型和向列型两种类型，其中向列型液晶通常用于大尺寸显示屏，而向列型液晶通常用于小尺寸显示屏。

LCM内部的驱动电路和控制逻辑电路负责控制液晶的电场，从而改变液晶分子的排列方向。

通过控制电场的强弱和方向，可以改变液晶分子的方向，使其分子排列具有特定的取向，从而实现电场的透明和不透明切换。

当液晶处于非激活状态时，液晶分子呈现扭曲排列，通过光的偏振过滤器，光线无法通过液晶层，此时屏幕为暗态。

而当电场施加在液晶上时，液晶分子排列方向会发生变化，光线则可以透过液晶，使屏幕显示亮态。

通过不同的驱动和控制方式，液晶分子的取向可以实现复杂的图像显示。

背光源通常使用白色LED或者荧光灯，提供背光照明，使得显示的图像能够在黑暗环境中清晰可见。

总之，LCM模组的工作原理是通过控制液晶层的电场，改变液晶分子的排列方向，从而控制光的透过和阻隔，实现图像的显示和变化。

华视界光电有限公司技术培训液晶显示模块（LCM）认识技术部·刘钱2007年3月一. 名词解释液晶显示模块是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件．英文名称叫“LCD Module”，简称“LCM”，中文一般称为“液晶显示模块”。

实际上它是一种商品化的部件．根据我国有关国家标准的规定：只有不可拆分的一体化部件才称为“模块”，可拆分的叫作“组件”。

所以规范的叫法应称为“液晶显示组件”。

但是由于长期以来人们都已习惯称其为“模块”。

二. LCM分类LCM主要分为三大类1、笔段型液晶显示模块（Segment LCM).2、字符型液晶显示模块（Character LCM).3、图型液晶显示模块（Graphic LCM).笔段型液晶显示模块（Segment LCM)笔段型液晶显示模块是指以长条状显示像素组成一位显示类型的液晶器件，简称笔段型液晶显示模块。

笔段型液晶显示模块主要用于数字显示，也可以显示西文字母、某些专用符号或固定图形，还可以将一个汉字或一个汉字组成为一个段显示。

笔段型液晶显示模块主要是为了显示数字，或围绕数字显示。

在形状上总是围绕数字“8”的结构变化。

从显示“8”的形状上分类，可分为七段，八段，九段，十四段，十六段显示等。

最常见的就是七段和十四段显示，广泛用于电子表、数显仪表、计时器、计数器、示意显示等。

字符型液晶显示模块（Character LCM)字符型液晶显示模块是一类专用于显示字母，数字，符号等的点阵型液晶显示模块。

之所以称字符型液晶显示模块是因为其液晶显示器件的电极图形是由若干个5X8或5X11点阵组成的字符块集。

每个字符块是一个字符位，每一位都可以显示一个字符，字符位之间空有一个点距产间隔起着字符间距和行距的作用，这是其一；其二是这类模块使用的是专用于字符显示控制与驱动的IC芯片。

这两种因素确定了这类模块的应用范围仅局限于字符而显示不了图形，所以称之为字符型液晶示示模块。

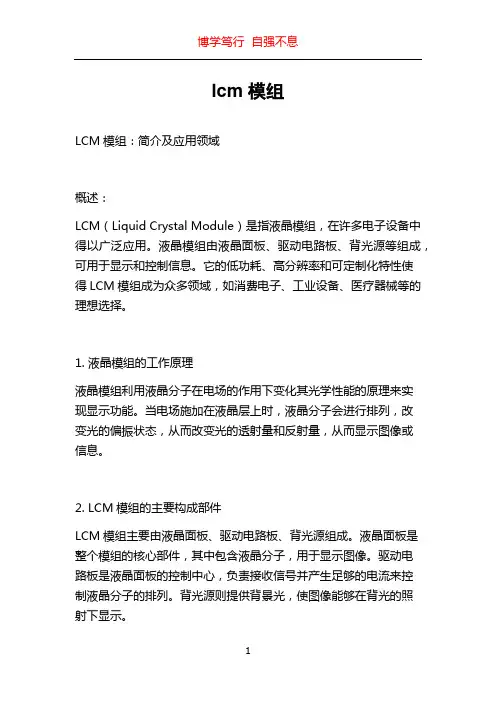

lcm模组LCM模组：简介及应用领域概述：LCM（Liquid Crystal Module）是指液晶模组，在许多电子设备中得以广泛应用。

液晶模组由液晶面板、驱动电路板、背光源等组成，可用于显示和控制信息。

它的低功耗、高分辨率和可定制化特性使得LCM模组成为众多领域，如消费电子、工业设备、医疗器械等的理想选择。

1. 液晶模组的工作原理液晶模组利用液晶分子在电场的作用下变化其光学性能的原理来实现显示功能。

当电场施加在液晶层上时，液晶分子会进行排列，改变光的偏振状态，从而改变光的透射量和反射量，从而显示图像或信息。

2. LCM模组的主要构成部件LCM模组主要由液晶面板、驱动电路板、背光源组成。

液晶面板是整个模组的核心部件，其中包含液晶分子，用于显示图像。

驱动电路板是液晶面板的控制中心，负责接收信号并产生足够的电流来控制液晶分子的排列。

背光源则提供背景光，使图像能够在背光的照射下显示。

3. LCM模组的应用领域3.1 消费电子行业在智能手机、平板电脑、电视机等消费电子产品中，LCM模组被广泛应用。

它可以显示高清晰度的图像和视频，为用户带来更好的观看体验。

同时，由于其低功耗特性，LCM模组可以延长电池寿命，提高电子设备的使用时间。

3.2 工业设备在工业自动化设备中，LCM模组可用于显示工艺参数、报警信息和操作界面。

它可以为操作员提供直观的图像显示，帮助监控和调整设备的工作状态。

由于工业环境的特殊性，LCM模组通常具有高耐用性和抗干扰能力。

3.3 医疗器械在医疗器械领域，LCM模组可以用于医疗监护设备、医疗图像设备、手术导航系统等。

通过LCM模组，医生和患者可以实时监测生命体征、查看医学图像，辅助医学操作和诊断。

3.4 汽车电子在汽车电子系统中，LCM模组可以用于车载导航系统、仪表盘显示、后视镜显示等。

它可以提供清晰的导航和车辆状态信息，提高驾驶员的安全性和便利性。

4. LCM模组的发展趋势随着科技的进步和市场需求的不断变化，LCM模组也在不断发展和演进。

LCM液晶显示模块概述LCM（Liquid Crystal Module）液晶显示模块是一种电子显示器件，通过液晶显示技术将电信号转化为图像并显示在屏幕上。

LCM广泛应用于各种电子设备中，如智能手机、平板电脑、电视机等。

本文将介绍LCM液晶显示模块的工作原理、特点及应用领域等内容。

工作原理LCM液晶显示模块的工作原理基于液晶的光学特性。

液晶是一种介于液体和晶体之间的物质，通过在不同电场下对光的折射和偏振来实现图像的显示。

LCM液晶显示模块主要由液晶屏幕、驱动电路和背光源组成。

液晶屏幕由若干个像素点组成，每个像素点都包含一个液晶单元和一个相应的驱动电路。

液晶单元由两个平行的玻璃基板夹持，中间注入了液晶材料。

液晶材料具有特殊的光学性质，当施加电场时，液晶分子会重新排列，改变光的折射和偏振，从而改变像素点的亮度和颜色。

驱动电路负责控制电场的施加和控制液晶分子的排列，根据输入的电信号来调整像素点的亮度和颜色。

常见的驱动电路包括TFT（Thin Film Transistor）和TN（Twisted Nematic）等。

TFT技术通过在每个像素点上集成一个薄膜晶体管来精确地控制液晶分子的排列，实现更高的分辨率和更好的色彩表现。

TN技术则通过在液晶屏幕上施加垂直电场来控制液晶分子的排列，实现简化的驱动电路。

背光源负责提供光线，使得显示的图像能够被看到。

常见的背光源有冷阴极荧光灯（CCFL）和LED（Light Emitting Diode）等。

CCFL背光源通过冷阴极荧光灯管产生白光，LED 背光源则通过LED灯珠产生白光。

LED背光源具有较低的功耗和更长的寿命，逐渐取代了CCFL背光源成为主流。

特点LCM液晶显示模块具有以下特点：1.高清晰度：由于采用了液晶技术，LCM能够实现高分辨率的图像显示，显示效果清晰细腻。

2.色彩鲜艳：LCM能够精准控制每个像素点的亮度和颜色，色彩表现丰富，图像逼真。

3.视角广：LCM的液晶屏幕具有较大的视角范围，观看角度可以偏离垂直方向，不易产生颜色变化和亮度降低现象。
