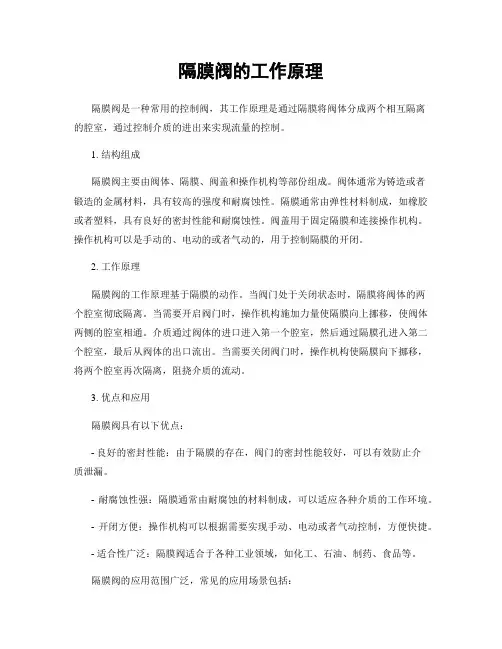

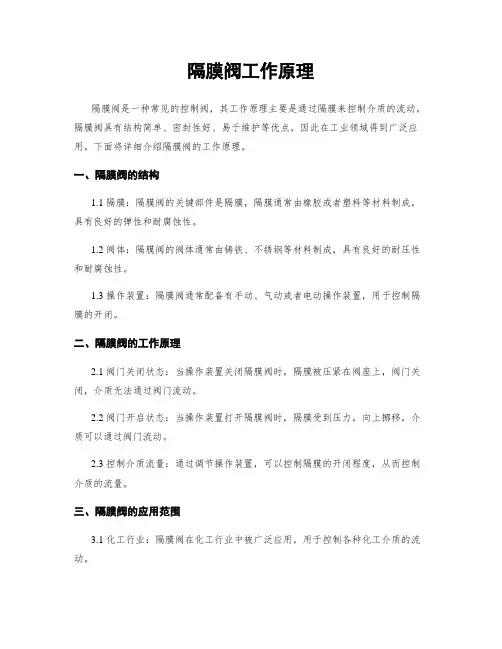

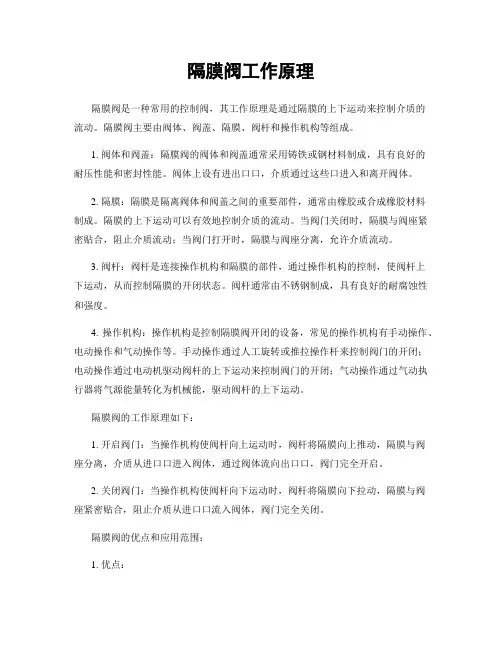

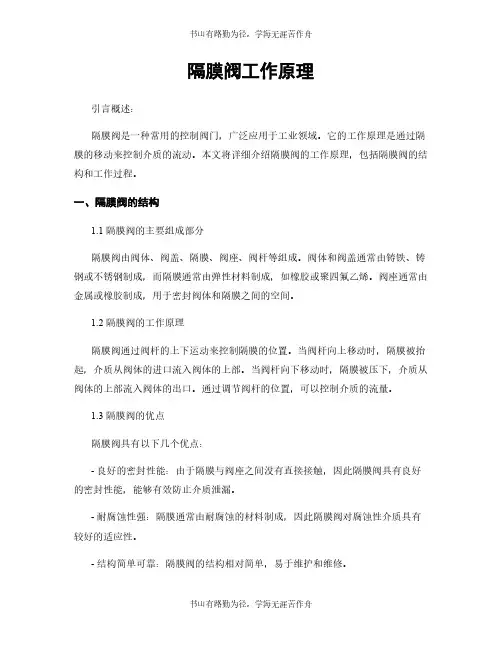

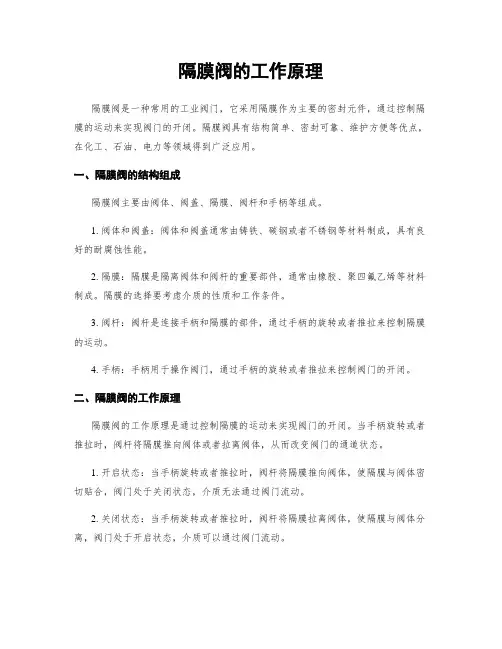

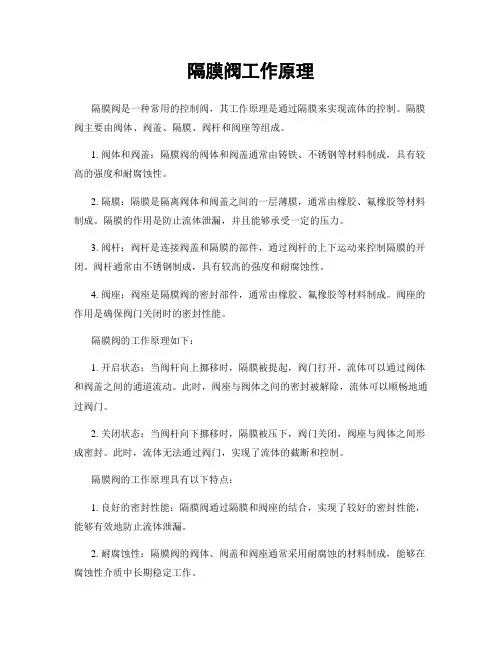

隔膜阀的结构形式与一般阀门很不相同，它是依靠柔软的橡胶模或塑料膜来控制流体运动的。其工作原理见下图。常用的隔膜阀材质分为铸铁隔膜阀，铸钢隔膜阀，不锈钢隔膜阀，塑料隔膜阀。
简介
隔膜阀

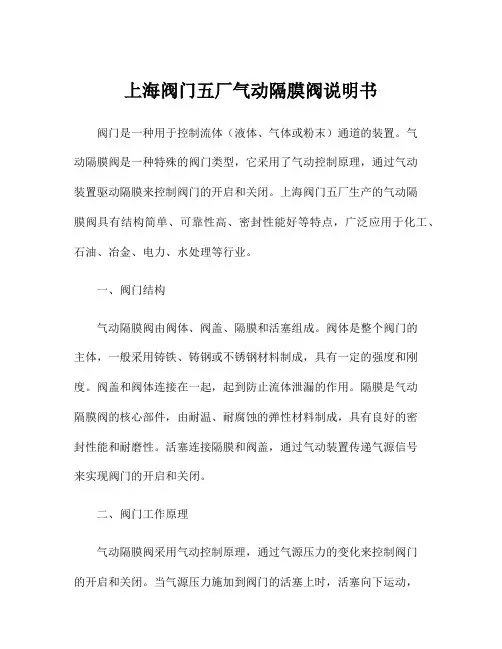

隔膜阀的结构形式与一般阀门大不相同，是一种新型的阀门，是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，现广泛使用在各个领域。常用的隔膜阀有衬胶隔膜阀、衬氟隔膜阀、无衬里隔膜阀、塑料隔膜阀。

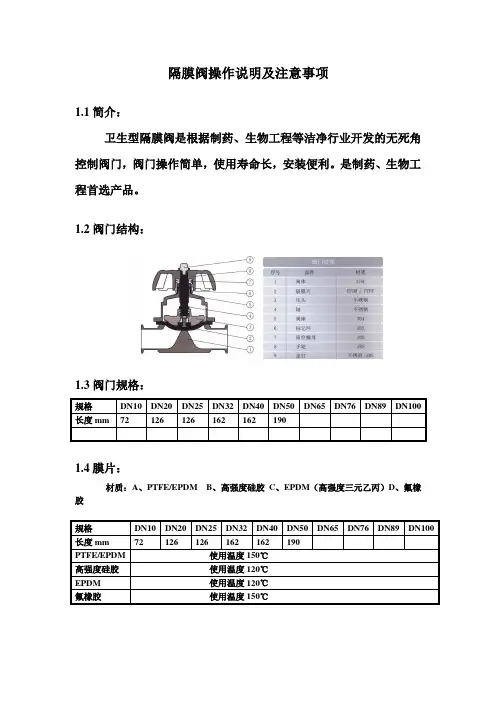

隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置。阀座可以是堰形，也可以是直通流道的管壁。隔膜阀的优点是其操纵机构与介质通路隔开，不但保证了工作介质的纯净，同时也防止管路中介质冲击操纵机构工作部件的可能性。此外，阀杆处不需要采用任何形式的单独密封，除非在控制有害介质中作为安全设施使用。隔膜阀中，由于工作介质接触的仅仅是隔膜和阀体，二者均可以采用多种不同的材料，因此该阀能理想地控制多种工作介质，尤其适合带有化学腐蚀性或悬浮颗粒的介质。隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制，它的工作温度范围大约为－50～175℃。隔膜阀结构简单，只由阀体、隔膜和阀盖组合件三个主要部件构成。该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。

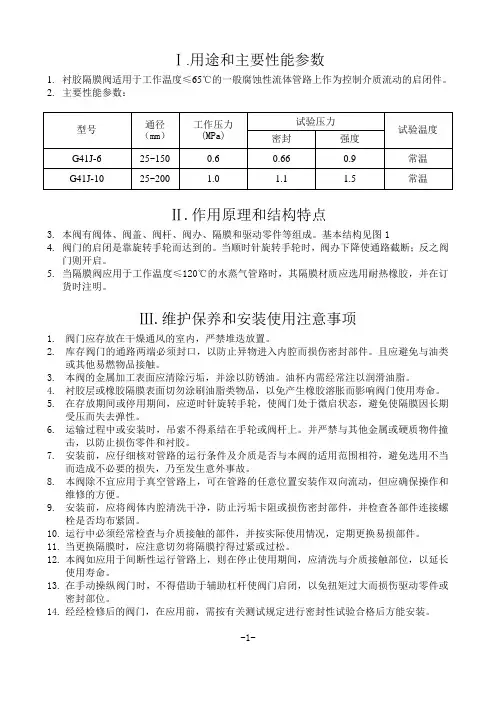

相符，并应清洗内腔，以防止污物卡阻或损伤密封部件。
②橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀，影响隔膜阀使用寿命。
③手轮或传动机构，不允许作起吊用，并严禁碰撞。
④手动操作隔膜阀时，不得借助于辅助杠杆，以防扭力过大而损伤驱动部件或密封部位。
⑤隔膜阀应存放在干燥通风的室内，严禁堆放，库存隔膜阀的两端通道必须封口，且启闭件应处于微开启状态。
结构分类隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
（1）屋脊式（堰式）
也称突缘式，是最基本的一种常用代号为（G41）。其结构如下图所示。从图中可以看出，其阀体是有衬里的。隔膜阀阀体衬里，就是为了更好的发挥它的耐腐蚀特性。这类结构，除直通式外，还可以制成直角式的，见下图：
直通式截止阀其结构形状与截止阀相似，见下图；
这种形式的隔膜阀，流体阻力比屋脊式隔膜阀大，但密封面积大，密封性能好，可适用于真空度高的管道。
直流式闸板阀其结构形式与闸阀相似，如下图
闸板式隔膜阀流体阻力最小，适合于输送粘性物料。

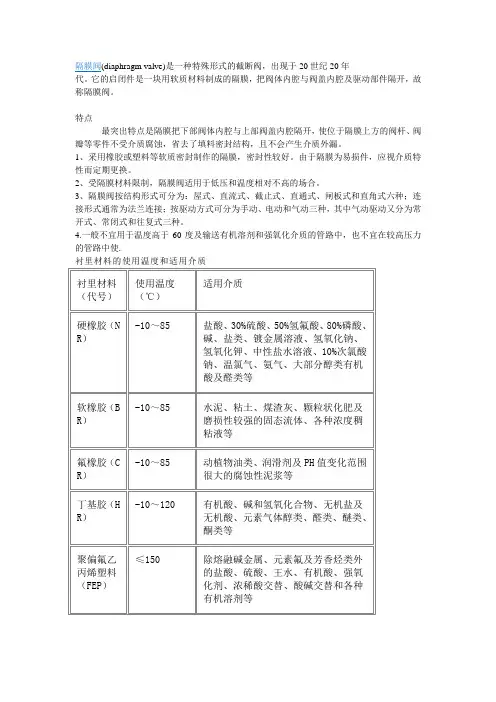

隔膜材料常用天然橡胶、氯丁橡胶、丁晴橡胶、异丁橡胶、氟化橡胶和聚氟乙丙烯塑料（F46）等。
隔膜阀的缺点是耐压不高，一般在6kgf/cm2(0.6MPa)之内；耐温性能也受隔膜的限制，一般只能耐60~80℃，最高（氟化橡胶）也不超过180℃。
隔膜阀的特点及选用（1）流体阻力小。
（2）能用于含硬质悬浮物的介质；由于介质只与阀体和隔膜接触，所以无需填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀可能。
（3）适用于有腐蚀性、粘性、浆液介质。
（4）不能用于压力较高的场合。
1.316L VIM-VAR不锈钢阀体；
2.适合高纯度应用；
3.Elgiloy材料隔膜，强度高耐腐蚀，使用寿命长；
4.全密闭式PCTFE阀座设计具有优越的抗胀和防污染力；
5.超高纯工艺规范；
6.与介质接触表面电解抛光，粗糙度Ra平均0.13 μm
7.氦气泄漏测试最大漏率为1 10 std cm /s
8.低压和高压两种阀型；
9.手动和气动执行机构；
10.铝材料活塞加快阀门的开关速度；
11.多种手柄形式和颜色。
高性能全金属隔膜阀[1]
1.全金属壳体，无填料；
2.可重复的关闭，带有全包围的软阀杆尖；
3.压力从真空至3500 psig (241 bar)；
4.温度从-100 至250° F (-73 至121° C)；
5.氦气泄漏测试最大漏率为4x10的-9次方 std cm /s；
6.圆形手柄，从全开至关闭要求约一又二分之一圈；
7.条形手柄，从全开至关闭只需转动手柄四分之一圈。
