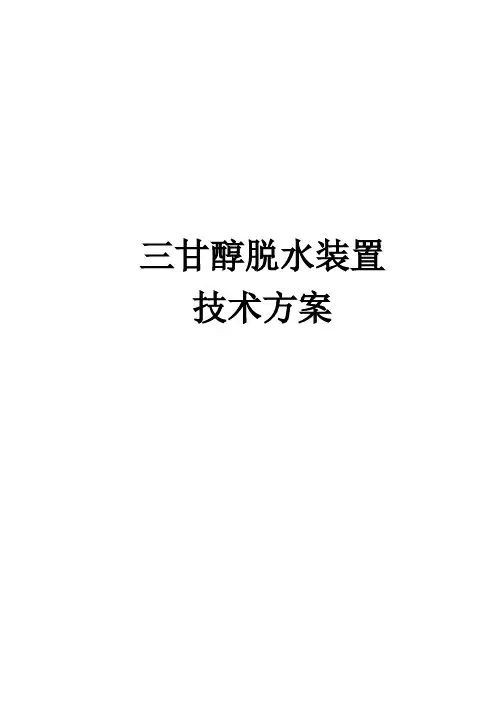

三甘醇脱水装置技术方案Copyright @2007, DWELL Co. Ltd. All rights reservedFor technical assistance, phone the DWELL Customer Service Department:In CHINA, phone 008610联系咱们：北京迪威尔石油天然气技术开发公司（英文简称DWELL）是依据《中华人民共和国公司法》组建的，集科研、生产、效劳于一体的高新技术企业。

DWELL公司拥有一支高素养的、专业配套齐全的科技开发人材队伍，现有员工120人，其中，高级工程师27人、工程师35人，工程建设项目领导7人。

公司经营范围要紧涉及石油天然气、石油化工及相关行业的机电设备、检测仪器仪表、生产助剂的研发、生产、销售；石油天然气工程技术开发、技术效劳。

公司拥有建设部和国家有关部门颁发的工程设计、工程总承包等诸项甲级资质证书；拥有压力管道、压力容器设计证书；拥有独立的中华人民共和国进出口企业资格证书、机电设备施工资质证书。

公司拥有注脂密封球阀、原油含水分析仪、低油气比原油分离计量等十多项自主专利技术和产品，效劳范围包括国内各大油气田，和苏丹、哈萨克斯坦等国外油气田。

公司技术装备配套齐全，建立了先进的计算机网络系统，拥有国内先进的软、硬件，广泛应用于科研开发和生产服务等领域，实现了管理的现代化；拥有电子实验室、化学实验室、油气流程模拟实验室。

公司总部位于上地信息产业基地中心地带，拥有1500多平方米的研发中心。

在北京延庆建有占地30亩的机电设备生产基地，在河北廊坊正在建设83亩的油田化学药剂生产基地。

DWELL公司本着“诚信、务实、拼搏、创新”的企业精神，以为客户提供“环保、节能、增效”型效劳为立足点，发挥公司人材优势，充分利用新技术、新材料、新工艺，为石油、石油化工行业的可持续进展倾心尽力。

公司坚持科技创新的战略方针，坚持以人为本的经营理念，本着“诚正精进”的企业精神，发挥公司人材优势，为客户提供优质的效劳和高品质的产品。

论文目录一.三甘醇脱水系统设计摘要及绪论----------------------------------------1二.工艺流程特点----------------------------------------------------------------3三.三甘醇吸收脱水的原理流程----------------------------------------------5四.三甘醇脱水的工艺参数选取----------------------------------------------8五.三甘醇脱水装置工艺计算-------------------------------------------------12一.分离器的选择与工艺计算---------------------------------------------12二.吸收塔的工艺计算------------------------------------------------------221.进塔贫甘醇溶液浓度的确定---------------------------------------222.吸收剂贫三甘醇溶液用量的确定---------------------------------233.吸收塔塔板数的确定------------------------------------------------254.甘醇吸收塔的选型和塔径以及各种参数计算------------------30三.换热器的设计------------------------------------------------------------40四.管道的设计---------------------------------------------------------------42五.流量计的设计------------------------------------------------------------44六.参考文献-----------------------------------------------------------------------45三甘醇脱水系统设计一．摘要及绪论1.摘要：天然气在离开油藏时或自地下储集层中采出的的天然气及脱硫后的天然气通常含有水蒸气，有些气还含有H2S和CO2，酸性气体会便管线和设备腐蚀，水蒸气在天然气的压力和温度改变时容易形成水化物，不符合天然气集输和深加工的要求，因此必须脱除天然气中的水蒸气、H2S和CO2。

三甘醇脱水的工艺流程
1.原料准备：首先需要准备优质的三甘醇作为原料。

确保原料三甘醇的纯度和质量对最终产品的品质至关重要。

2.预处理：将原料三甘醇先进行预处理，目的是去除杂质和颜色。

这一步骤通常包括热解、蒸馏、除杂、脱色等工艺。

3. 脱水设备：三甘醇脱水通常使用一种叫做“分子筛”（Molecular Sieve）的特殊材料进行。

分子筛可以吸附水分子，并将其去除，从而实现脱水的目的。

4.加热：将预处理过的三甘醇加热至适当的温度。

较高的温度有利于脱水过程的进行，但需要注意控制加热温度，以避免过高温度对产品造成不良影响。

5.脱水反应：将加热后的三甘醇通过脱水设备，与分子筛接触。

分子筛中的孔隙结构能够选择吸附水分子，将其捕获并去除。

同时，经过分子筛的三甘醇也更纯净。

6.冷却：经过脱水反应后的三甘醇需要进行冷却处理，以降低其温度并稳定产物。

冷却过程可通过冷凝器或其他冷却设备实现。

7.过滤和检验：冷却后的脱水三甘醇需要经过过滤，去除悬浮物和杂质。

接下来，对产出进行检验，包括测试纯度、色泽、酸值等指标，以确保产品质量符合要求。

8.储存和包装：脱水三甘醇产物通常储存在特殊的容器中，以防止其受潮和受污染。

采用密封包装方式有助于保持产品的质量和纯度。

值得注意的是，三甘醇脱水工艺流程中需要注意控制温度、时间和流速等参数。

过高或过低的温度、过短或过长的时间以及过快或过慢的流速都会对产品质量造成不利影响。

因此，在整个过程中要进行严密的监控和控制，以保证产品的稳定性和质量。

天然气三甘醇脱水装置操作及维护手册目录一、概述二、装置工艺技术规格及技术参数三、工艺流程四、工艺设备五、自控仪表设备六、装置开车及运行七、常见故障分析及排除八、附录一、概述在地下的地层温度和压力下，天然气内含有饱和水汽。

由于水汽的存在，天然气管输过程中往往会造成管道积液，降低输气能力及降低热值，加速天然气中H2S和CO2对钢材的腐蚀。

即使在天然气的温度高于水的冰点时，水也可能和气态烃形成烃类的固态水化物，引起管道阀门堵塞，严重影响平稳供气。

因此从地下储气库出来的天然气在管输前必须脱除其中的水份。

天然气中的饱和含水量取决于天然气的温度，压力和气体组成等条件，天然气中的含水量可用每一立方米天然气中所含水份的克数来表示，也可用一定压力下该含水量成为饱和含水量时天然气的温度来表示，该温度称为一定压力该天然气的水露点温度。

表1-1给出了不同压力下天然气中含水量与天然气水露点的关系：表1—1不同压力下天然气含水量与水露点的关系天然气脱水的方法有很多种，压缩冷却是常用的降低气体中水含量的方法。

有些井场，可利用天然气的压能获取低温以达到所要求的水露点及烃露点。

气田集输与净化厂使用的天然气脱水方法主要是三甘醇溶剂吸收法。

这是天然气工业中应用最广泛的脱水方法。

三甘醇的物理性质表1—2三甘醇凝固点低热稳定性好，易于再生，蒸汽压低，携带损失小，吸水性强。

沸点高，常温下基本不挥发，毒性很轻微，使用时不会引起呼吸中毒，与皮肤接触也不会引起伤害。

纯净的三甘醇溶液本身对碳钢基本不腐蚀，发泡和乳化倾向相对较小。

三甘醇脱水是一个物理过程，利用三甘醇的亲水性，在吸收塔中天然气与三甘醇充分接触，天然气中水份被三甘醇吸收，降低了天然气中含水量。

吸收了水份的三甘醇（富甘醇）进入再生系统加热再生除去吸收的水份成为贫甘醇而循环使用。

二、装置工艺技术及参数（单套）2．1、装置天然气最大处理量150×104m3/d；2．2、装置最小处理量50×104m3/d；2．3、吸收塔天然气入口压力6.3Mpa~8.8Mpa2．4、吸收塔天然气入口温度16℃∽48℃2．5、天然气组份（mol%）注：天然气中含饱满和水和甲醇（操作条件下）2．6、脱水装置满足的工况点：2．7、高压天然气处理设备的设计压力为10Mpa三、工艺流程从气井采出的天然气经过滤分离器分离掉其中微米级，亚微米级的液滴后，以小于10Mpa的压力进入脱水装置三甘醇吸收塔。

天然气三甘醇脱水工艺摘要：天然气必须经过脱水处理，达到GB17820—2018《天然气》规定的管输天然气指标后，方可进行管输。

常用的天然气脱水工艺主要有三种：溶剂吸收法脱水、吸附法脱水和低温法脱水。

海洋平台多采用甘醇吸收法脱水和低温法脱水来控制海底管道中天然气的水露点。

其中，三甘醇吸收脱水因具有能耗小、操作费用低、占地面积小等优点，在海上平台应用比较广泛。

三甘醇脱水工艺作为一种成熟且常用的天然气处理工艺，其流程及设备基本已经固化。

对目前渤海油田某海上平台所使用的三甘醇脱水装置进行分析后，发现三甘醇脱水装置仍有进一步优化的可行性。

通过优化工艺流程和设计参数，替代高投资的板壳式换热器，可实现降本增效。

关键词：天然气；三甘醇；脱水系统；工艺；技术引言我国是能源消费大国，能源消费较低，石油和天然气严重依赖于外部，现有能源结构面临着巨大的环境压力，迫切需要能源转换和能源优化，未来30年，天然气和非再生能源的状况将大幅改善，中国的能源消费正在发生质的变化，因为天然气是丰富、清洁、高效、可获得、可接受的良好能源，支持天然气开发和天然气改革是推动我国生产和燃料消费革命的关键步骤。

1三甘醇脱水系统工艺技术的主要内容目前，最常用的方法仍是溶剂吸收法脱水，其吸收原理是采用一种亲水的溶剂与天然气充分接触，使水传递到溶剂中从而达到脱水的目的。

利用甘醇进行吸收脱水，投资少，压降小，可连续操作，且补充甘醇容易，再生脱水需要的热量少，脱水效果好.迄今为止，在天然气脱水工业中已经有四种甘醇被成功应用，分别是乙二醇（EG）、二甘醇（DEG）、三甘醇（TEG）和四甘醇（TREG）。

其中三甘醇脱水具有再生容易，贫液质量分数高（可达98%-99%），露点降大，运行成本低等特点，因此得到了广泛应用。

2存在问题三甘醇富液在流出吸收塔时，需经过调节阀降压，使三甘醇富液压力控制在400kPa左右。

虽然操作压力很低，但为了保证设备及管道的安全性，仍然将吸收塔三甘醇富液出口至闪蒸罐间设备的设计压力与吸收塔的设计压力保持一致，设计压力为8100kPa。

天然气三甘醇脱水装置操作及维护手册目录一、概述二、装置工艺技术规格及技术参数三、工艺流程四、工艺设备五、自控仪表设备六、装置开车及运行七、常见故障分析及排除八、附录一、概述在地下的地层温度和压力下，天然气内含有饱和水汽。

由于水汽的存在，天然气管输过程中往往会造成管道积液，降低输气能力及降低热值，加速天然气中H2S和CO2对钢材的腐蚀。

即使在天然气的温度高于水的冰点时，水也可能和气态烃形成烃类的固态水化物，引起管道阀门堵塞，严重影响平稳供气。

因此从地下储气库出来的天然气在管输前必须脱除其中的水份。

天然气中的饱和含水量取决于天然气的温度，压力和气体组成等条件，天然气中的含水量可用每一立方米天然气中所含水份的克数来表示，也可用一定压力下该含水量成为饱和含水量时天然气的温度来表示，该温度称为一定压力该天然气的水露点温度。

表1-1给出了不同压力下天然气中含水量与天然气水露点的关系：表1—1不同压力下天然气含水量与水露点的关系天然气脱水的方法有很多种，压缩冷却是常用的降低气体中水含量的方法。

有些井场，可利用天然气的压能获取低温以达到所要求的水露点及烃露点。

气田集输与净化厂使用的天然气脱水方法主要是三甘醇溶剂吸收法。

这是天然气工业中应用最广泛的脱水方法。

三甘醇的物理性质表1—2三甘醇凝固点低热稳定性好，易于再生，蒸汽压低，携带损失小，吸水性强。

沸点高，常温下基本不挥发，毒性很轻微，使用时不会引起呼吸中毒，与皮肤接触也不会引起伤害。

纯净的三甘醇溶液本身对碳钢基本不腐蚀，发泡和乳化倾向相对较小。

三甘醇脱水是一个物理过程，利用三甘醇的亲水性，在吸收塔中天然气与三甘醇充分接触，天然气中水份被三甘醇吸收，降低了天然气中含水量。

吸收了水份的三甘醇（富甘醇）进入再生系统加热再生除去吸收的水份成为贫甘醇而循环使用。

二、装置工艺技术及参数（单套）2．1、装置天然气最大处理量150×104m3/d；2．2、装置最小处理量50×104m3/d；2．3、吸收塔天然气入口压力6.3Mpa~8.8Mpa2．4、吸收塔天然气入口温度16℃∽48℃2．5、天然气组份（mol%）注：天然气中含饱满和水和甲醇（操作条件下）2．6、脱水装置满足的工况点：2．7、高压天然气处理设备的设计压力为10Mpa三、工艺流程从气井采出的天然气经过滤分离器分离掉其中微米级，亚微米级的液滴后，以小于10Mpa的压力进入脱水装置三甘醇吸收塔。

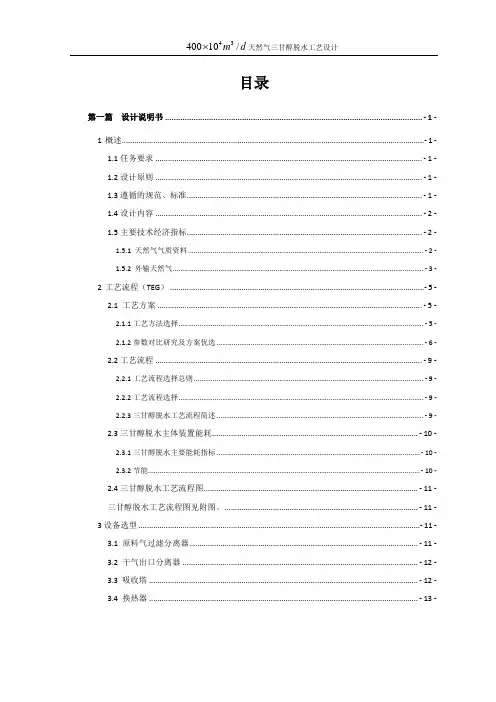

目录第一篇设计说明书 ..................................................................................................................... - 1 -1概述 (1)1.1任务要求 ............................................................................................................................... - 1 -1.2设计原则 ............................................................................................................................... - 1 -1.3遵循的规范、标准................................................................................................................ - 1 -1.4设计内容 ............................................................................................................................... - 2 -1.5主要技术经济指标................................................................................................................ - 2 -1.5.1 天然气气质资料 ............................................................................................................................ - 2 -1.5.2 外输天然气.................................................................................................................................... - 3 -2工艺流程（TEG） (5)2.1 工艺方案 .............................................................................................................................. - 5 -2.1.1工艺方法选择................................................................................................................................. - 5 -2.1.2参数对比研究及方案优选 ............................................................................................................. - 6 -2.2工艺流程 ............................................................................................................................... - 9 -2.2.1工艺流程选择总则 ......................................................................................................................... - 9 -2.2.2工艺流程选择................................................................................................................................. - 9 -2.2.3三甘醇脱水工艺流程简述 ............................................................................................................. - 9 -2.3三甘醇脱水主体装置能耗.................................................................................................. - 10 -2.3.1三甘醇脱水主要能耗指标 ........................................................................................................... - 10 -2.3.2节能............................................................................................................................................... - 10 -2.4三甘醇脱水工艺流程图...................................................................................................... - 11 -三甘醇脱水工艺流程图见附图。

100万方天天然气三甘醇脱水装置工艺设计毕业设计（论文）题目100万方/天天然气三甘醇脱水装置工艺设计学生姓名学号教学院系应用技术学院专业年级石油化工生产技术2008指导教师单位西南石油大学辅导教师单位完成日期2011 年06 月05 日摘要天然气是一种烃类混合气体，主要由低分子饱和烃为主的烃类气体与少量非烃类气体组成。

作为井流物的天然气总是被水所饱和的，为了达到商品天然气的管输水露点要求，必须将天然气中的水分脱除到一定的程度。

天然气脱水属于天然气处理内容之一，常用的脱水方法有低温分离脱水、溶剂吸收法脱水和固体吸附法脱水等，其中溶剂吸收法脱水中的三甘醇脱水工艺应用最为普遍。

文章根据天然气站场的原料气条件和脱水要求，综合考虑工艺要求和经济影响，采用三甘醇溶剂吸收法脱水和汽提法再生工艺，借助于流程模拟软件HYSYS 进行模拟计算，通过对三甘醇脱水工艺参数的选择和相关设备尺寸的估算，对整个工艺中的吸收塔进行了物料衡算，对塔高、塔径进行了确定，对塔板各项参数的计算及相关设备的选型，设计出了符合原料气脱水要求及天然气脱水工艺规范的脱水工艺流程及装置。

并通过对工艺方法和工艺参数的详细分析，验证了文章中天然气站场脱水工艺设计的合理性。

关键词：天然气三甘醇脱水再生汽提流程模拟AbstractNatural gas is a kind of hydrocarbon gas mixture, mainly by the low molecular saturated hydrocarbons with small amounts of hydrocarbon gases mainly composed the hydrocarbon gases. As well flow content of natural gas is always water, in order to achieve saturation of commercial natural pipe-conveying water demand, must will dew point the moisture removal of natural gas to a certain extent. Natural gas dehydration belong to one of the natural gas processing content, the commonly used dehydration method has low temperature separation dehydration, solvent absorption dehydration and solid adsorption dehydration etc, which are three of solvent absorption dehydration dehydrate technique glycol are widely used. According to the gas station materials gas conditions and dehydration requirements, comprehensive consideration of the process requirement and economic impact, adopt three deg solvent absorption dehydration and steam latifah regeneration process, HYSYS by process simulation software to simulate calculation, through three deg dehydration process parameter selection and related equipment size for the whole process, estimated the absorption tower, the material balance of tower is high, tower diameter to determine the parameters, calculation of tower board and related equipment selection, design the feedgas dehydration conform with the requirements and gas dehydration process specification dehydration process and equipment. And through the process and the process parameters of a detailed analysis, and verifies the articles in the gas station and the rationality of the design of dewatering process.Keyword:Natural gas three deg dehydration regeneration steam stripping Process simulation目录1 绪论 01.1天然气概述 01.2 天然气的组成与分类 01.2.1 天然气的组成 (1)1.3 天然气的主要用途 (1)1.4天然气净化的目的意义 (1)1.5天然气脱水 (3)1.5.1天然气含水量 (3)1.6天然气水合物 (1)1.6.1 天然气水合物的结构 (1)1.6.2 水合物的生成条件 (1)1.6.3天然气水合物的防止措施 (2)2天然气脱水的工艺 02.1天然气脱水方法 02.2.脱水工艺流程设计 02.2.1脱水装置设计 02.3天然气脱水工艺发展方向 02.3.1天然气膜法脱水 02.3.2天然气超音速法脱水 (2)3脱水工艺计算 03.1原料气及净化气气质 03.1.1原料气 03.1.2脱水后净化气的气质条件 03.2脱水依据 03.2.1 贫三甘醇浓度的确定 03.2.2 三甘醇循环量的确定 (1)3.2.3 吸收塔塔板数的确定： (1)3.3物料衡算 (4)3.3.1 脱水量 (4)3.2.2 三甘醇循环流量 (5)3.2.3 贫三甘醇流量 (5)3.2.4 富三甘醇流量 (5)3.3 吸收塔 (5)3.3.1 直径 (5)3.3.2 泡罩塔板主要结构参数及选用 (7)3.3.3 板面布置 (8)3.3.4 吸收塔高度 03.4 热量衡算 03.4.1 重沸器 03.4.2 贫/富甘醇换热器 03.4.3 气体/贫甘醇换热器 (1)3.5设备计算及选型 (1)3.5.1精馏柱 (1)3.5.2甘醇泵 (1)3.6脱水段数据汇总 (2)4三甘醇脱水影响因素分析 04. 1吸收塔塔盘数对脱水效果的影响 04. 2湿气入口温度对脱水效果的影响 (1)4. 3湿气含水量对脱水效果的影响 (1)4. 4汽提气流量对脱水效果的影响 (2)5总结 0谢辞 (1)参考文献 0附录 01 绪论1.1天然气概述天然气系古生物遗骸长期沉积地下，经慢慢转化及变质裂解而产生之气态碳氢化合物，具可燃性，多在油田开采原油时伴随而出。

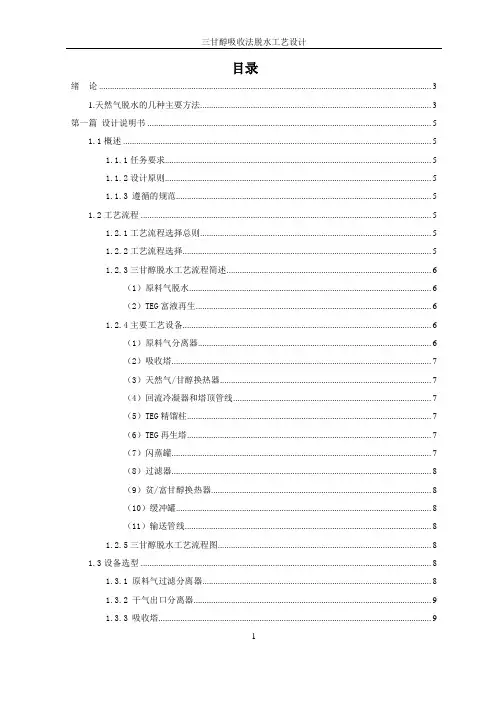

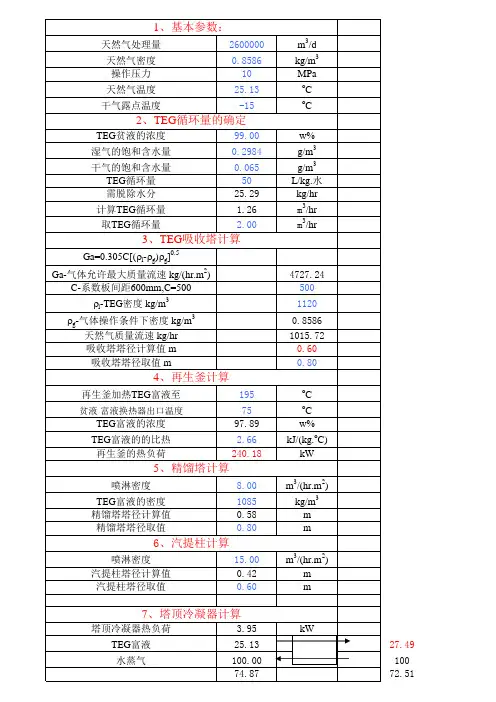

目录绪论 (3)1.天然气脱水的几种主要方法 (3)第一篇设计说明书 (5)1.1概述 (5)1.1.1任务要求 (5)1.1.2设计原则 (5)1.1.3 遵循的规范 (5)1.2工艺流程 (5)1.2.1工艺流程选择总则 (5)1.2.2工艺流程选择 (5)1.2.3三甘醇脱水工艺流程简述 (6)（1）原料气脱水 (6)（2）TEG富液再生 (6)1.2.4主要工艺设备 (6)（1）原料气分离器 (6)（2）吸收塔 (7)（3）天然气/甘醇换热器 (7)（4）回流冷凝器和塔顶管线 (7)（5）TEG精馏柱 (7)（6）TEG再生塔 (7)（7）闪蒸罐 (7)（8）过滤器 (8)（9）贫/富甘醇换热器 (8)（10）缓冲罐 (8)（11）输送管线 (8)1.2.5三甘醇脱水工艺流程图 (8)1.3设备选型 (8)1.3.1 原料气过滤分离器 (8)1.3.2 干气出口分离器 (9)1.3.3 吸收塔 (9)1.3.4 闪蒸罐 (10)1.3.5 三甘醇循环泵 (11)第二篇计算说明书 (12)2.1参数的确定 (12)2.1.1三甘醇循环量的确定 (12)2.1.1.1进塔的贫三甘醇浓度的确定: (12)2.1.1.2三甘醇循环量的确定： (12)2.1.2物料衡算 (15)2.1.2.1脱水量 (15)2.1.2.2甘醇循环量 (15)2.1.2.3贫甘醇流量 (15)2.1.2.4富甘醇流量 (16)2.1.3.1吸收塔直径 (16)2.1.3.2吸收塔高度 (17)2.1.4重沸器 (17)2.2.设备计算及选型 (18)2.2.1精馏柱 (18)2.2.1.1直径 (18)2.2.1.2填料高度 (18)2.2.2甘醇泵 (18)2.2.3闪蒸分离器 (18)谢辞 (20)参考文献 (21)绪论1.天然气脱水的几种主要方法(1) 低温冷凝脱水该方法采用各种方法把高压天然气节流降压致冷, 用低温分离法从天然气中回收凝析液。

2018年07月三甘醇脱水工艺设计叶弦（西南油气田公司川西北气矿梓潼采气作业区，四川绵阳622150）摘要:天然气中的水蒸气在压力和温度改变时容易与天然气形成水化物，管道的输送安全将会受到严重威胁，因此需要对天然气进行脱水处理。

三甘醇脱水是天然气脱水方法中运用得比较广泛的一种。

本文设计了三甘醇脱水工艺流程，设计结果满足场站的环境、天然气处理量、工艺要求、操控参数等要求，符合安全环保要求。

关键词：天然气；三甘醇；工艺流程目前，世界上应用最多的天然气脱水方法是三甘醇脱水法，其在国内也得到比较普遍地应用。

三甘醇脱水中可以分为两大重要部分：一部分为三甘醇吸收脱水部分，另一部分为三甘醇再生部分。

脱水部分主要目的是用三甘醇贫液将天然气的水蒸汽吸收掉，以防止管道出现水合物；再生部分主要目的是将从吸收塔出来的富三甘醇溶液进行再生（提浓），重新达到进行天然气脱水工艺要求的三甘醇溶液浓度。

天然气三甘醇脱水系统中的主要工艺设备有天然气入口分离器、三甘醇吸收塔、三甘醇再生塔、重沸器、汽提柱、三甘醇循环泵、三甘醇贫富液换热器、三甘醇缓冲罐、三甘醇闪蒸罐等。

本文首先根据基础数据选取一个合理的工艺流程是很有必要的一步，再者选取了工艺流程后要确定各个流程以及各个设备中的操作参数，根据相关规范标准、参考文献确定合理的工艺流程和合适的操作参数。

1工艺设计1.1工艺流程和场站布置1.1.1一般工艺流程常见的三甘醇脱水工艺主要分为脱水和再生两部分，吸收塔可以使天然气的露点降通常可以达到30～60摄氏度，最高可达到85度。

三甘醇脱水工艺吸收部分包括了入口分离器、三甘醇吸收塔、干气—甘醇热交换器等设备组成；而再生部分主要设备包括甘醇预热器、闪蒸罐、贫富甘醇换热器、富液精馏柱、重沸器、汽提柱、甘醇缓冲罐、甘醇循环泵等设备。

图1某脱水站终端三甘醇脱水工艺流程图2三甘醇脱水工艺流程在国内比较典型的三甘醇脱水工艺流程有两种，一种是崖城13-1气田三甘醇脱水工艺流程（如图1），另一种是气田第二处理厂采取的三甘醇脱水工艺流程（如图2）。
