多协议MSTP配置实例

mstp加vrrp的实验例子（原创实用版）目录1.MSTP 和 VRRP 的概述2.MSTP 加 VRRP 的实验环境搭建3.实验步骤和过程4.实验结果及分析5.实验结论和展望正文一、MSTP 和 VRRP 的概述1.MSTP（Multiple Spanning Tree Protocol）：多实例生成树协议，用于在多个 VLAN（虚拟局域网）之间实现生成树保护。

2.VRRP（Virtual Router Redundancy Protocol）：虚拟路由器冗余协议，用于提高网络设备的可靠性和冗余性。

二、MSTP 加 VRRP 的实验环境搭建1.设备：两台路由器（Router1 和 Router2），一台交换机（Switch）2.接口：Router1 的接口 G0/0/1 和 G0/0/2 分别连接到 Switch 的接口 1 和 2；Router2 的接口 G0/0/1 和 G0/0/2 分别连接到Switch 的接口 3 和 4。

3.配置：为每个接口分配不同的 VLAN，如 G0/0/1 为 VLAN10，G0/0/2 为 VLAN20。

三、实验步骤和过程1.在 Router1 上配置 MSTP 和 VRRP：a.配置 MSTP：在 Router1 上启用 MSTP，将 G0/0/1 和 G0/0/2 分别配置为 MSTP 的实例 1 和实例 2。

b.配置 VRRP：在 Router1 上启用 VRRP，将 G0/0/1 和 G0/0/2 分别配置为 VRRP 的虚拟路由器 1 和虚拟路由器 2。

2.在 Router2 上配置 MSTP 和 VRRP：a.配置 MSTP：在 Router2 上启用 MSTP，将 G0/0/1 和 G0/0/2 分别配置为 MSTP 的实例 1 和实例 2。

b.配置 VRRP：在 Router2 上启用 VRRP，将 G0/0/1 和 G0/0/2 分别配置为 VRRP 的虚拟路由器 1 和虚拟路由器 2。

MSTP（多生成树协议）的主要功能是将一个交换网络划分成多个域，每个域内形成多棵生成树，生成树之间彼此独立，实现不同VLAN流量的分离，达到网络负载均衡的目的。

它解决了STP（生成树协议）的各种问题，如初始化慢、直连故障需要等待30秒、非直连需要等待50秒、拓扑变化处理机制复杂等。

MSTP的配置步骤如下：
1. 给交换设备配置MSTP的工作模式、配置域并激活。

2. 启动MSTP，MSTP开始进行生成树计算，将网络修剪成树状，破除环路。

3. 若网络规划者需要人为干预生成树计算的结果，可以采取以下方式：
* 手动配置指定根桥和备份根桥设备。

* 配置交换设备在指定生成树实例中的优先级数值：数值越小，交换设备在该生成树实例中的优先级越高，成为根桥的可能性越大；数值越大，交换设备在该生成树实例中的优先级越低，成为根桥的可能性越小。

* 配置端口在指定生成树实例中的路径开销数值：在同一种计算方法下，数值越小，端口在该生成树实例中到根桥的路径开销越小，
成为根端口的可能性就越大；数值越大，端口在该生成树实例中到根桥的路径开销越大，成为根端口的可能性越小。

* 配置端口在指定生成树实例中的优先级数值：数值越小，端口在该生成树实例中成为指定端口的可能性就越大；数值越大，端口在该生成树实例中成为指定端口的可能性越小。

以上信息仅供参考，建议咨询专业人士获取更准确的信息。

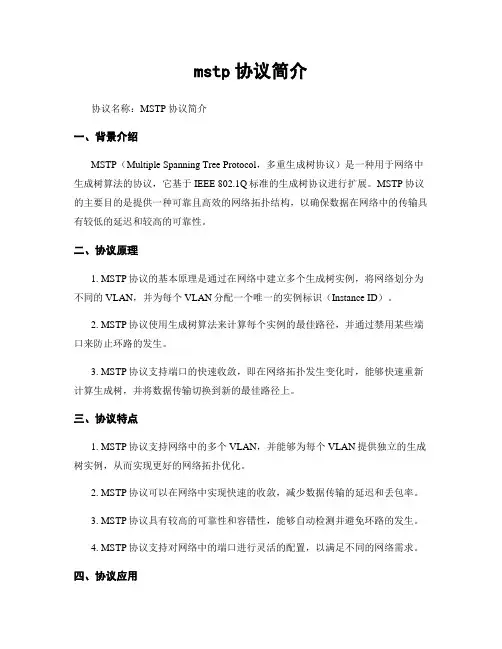

mstp协议简介协议名称：MSTP协议简介一、背景介绍MSTP（Multiple Spanning Tree Protocol，多重生成树协议）是一种用于网络中生成树算法的协议，它基于IEEE 802.1Q标准的生成树协议进行扩展。

MSTP协议的主要目的是提供一种可靠且高效的网络拓扑结构，以确保数据在网络中的传输具有较低的延迟和较高的可靠性。

二、协议原理1. MSTP协议的基本原理是通过在网络中建立多个生成树实例，将网络划分为不同的VLAN，并为每个VLAN分配一个唯一的实例标识（Instance ID）。

2. MSTP协议使用生成树算法来计算每个实例的最佳路径，并通过禁用某些端口来防止环路的发生。

3. MSTP协议支持端口的快速收敛，即在网络拓扑发生变化时，能够快速重新计算生成树，并将数据传输切换到新的最佳路径上。

三、协议特点1. MSTP协议支持网络中的多个VLAN，并能够为每个VLAN提供独立的生成树实例，从而实现更好的网络拓扑优化。

2. MSTP协议可以在网络中实现快速的收敛，减少数据传输的延迟和丢包率。

3. MSTP协议具有较高的可靠性和容错性，能够自动检测并避免环路的发生。

4. MSTP协议支持对网络中的端口进行灵活的配置，以满足不同的网络需求。

四、协议应用MSTP协议广泛应用于企业网络、数据中心以及电信运营商的网络中。

以下是MSTP协议的一些典型应用场景：1. 企业网络：MSTP协议可用于构建大规模的企业网络，实现多个部门或办公区域之间的隔离和优化。

2. 数据中心：MSTP协议可用于构建数据中心网络，实现服务器之间的高速互联和负载均衡。

3. 电信运营商网络：MSTP协议可用于构建电信运营商的传输网络，实现不同城市之间的数据传输和互联互通。

五、协议配置示例以下是一个MSTP协议的配置示例，仅供参考：1. 配置MSTP实例：instance 1 vlan 10instance 2 vlan 20instance 3 vlan 302. 配置端口：interface GigabitEthernet0/1switchport mode trunkswitchport trunk allowed vlan 10,20spanning-tree mst 1 cost 10spanning-tree mst 2 cost 10spanning-tree mst 3 cost 103. 配置根桥：spanning-tree mst configurationname ROOT-BRIDGErevision 1instance 1 vlan 10instance 2 vlan 20instance 3 vlan 30六、总结MSTP协议是一种基于IEEE 802.1Q标准的生成树协议扩展，可用于构建可靠且高效的网络拓扑结构。

多生成树协议MSTP【实验名称】多生成树协议MSTP 【实验目的】在接入层和分布层交换机上配置MSTP 并进行验证。

【背景描述】某企业网络管理员认识到，传统的生成树协议(STP)是基于整个交换网络产生一个树形拓扑结构，所有的VLANs 都共享一个生成树，这种结构不能进行网络流量的负载均衡，使得有些交换设备比较繁忙，而另一些交换设备又很空闲，为了克服这个问题，他决定采用基于VLAN 的多生成树协议MSTP ，现要在交换机上做适当配置来完成这一任务。

本实验采用4台交换机设备，PC1和PC3在Vlan 10中，IP 地址分别为172.16.1.10/24和172.16.1.30/24，PC2在Vlan 20中，PC4在Vlan 40中。

【实现功能】 在实现网络冗余和可靠性的同时实现负载均衡（分担）。

【实验拓扑】Vlan 10Vlan 20Vlan 10Vlan 40F0/1F0/2F0/23F0/23F0/24F0/24F0/23F0/1F0/2【实验设备】 接入层交换机S2126G （2台）、分布层交换机S3550-24（2台）【实验步骤】第一步：配置接入层交换机S2126-AS2126-A (config)#spanning-tree ！开启生成树S2126-A (config)#spanning-tree mode mstp ！配置生成树模式为MSTPS2126-A(config)#vlan 10 !创建Vlan 10S2126-A(config)#vlan 20 !创建Vlan 20S2126-A(config)#vlan 40 !创建Vlan 40S2126-A(config)#interface fastethernet 0/1S2126-A(config-if)#switchport access vlan 10 !分配端口F0/1给Vlan 10S2126-A(config)#interface fastethernet 0/2S2126-A(config-if)#switchport access vlan 20 !分配端口F0/2给Vlan 20S2126-A(config)#interface fastethernet 0/23S2126-A(config-if)#switchport mode trunk !定义F0/23为trunk端口S2126-A(config)#interface fastethernet 0/24S2126-A(config-if)#switchport mode trunk !定义F0/24为trunk端口S2126-A(config)#spanning-tree mst configuration ! 进入MSTP配置模式S2126-A(config-mst)#instance 1 vlan 1,10 ！配置instance 1（实例1）并关联Vlan 1和10 S2126-A(config-mst)#instance 2 vlan 20,40 ！配置实例2并关联Vlan 20和40S2126-A(config-mst)#name region1 ！配置域名称S2126-A(config-mst)#revision 1 ！配置版本（修订号）验证测试：验证MSTP配置S2126-A#show spanning-tree mst configuration ！显示MSTP全局配置Multi spanning tree protocol : EnabledName : region1Revision : 1Instance Vlans Mapped-------- ------------------------------------------------------------0 2-9,11-19,21- 39,41- 40941 1,102 20,40第二步：配置接入层交换机S2126-BS2126-B (config)#spanning-tree ！开启生成树S2126-B (config)#spanning-tree mode mstp ！采用MSTP生成树模式S2126-B(config)#vlan 10 !创建Vlan 10S2126-B(config)#vlan 20 !创建Vlan 20S2126-B(config)#vlan 40 !创建Vlan 40S2126-B(config)#interface fastethernet 0/1S2126-B(config-if)#switchport access vlan 10 !分配端口F0/1给Vlan 10S2126-B(config)#interface fastethernet 0/2S2126-B(config-if)#switchport access vlan 40 !分配端口F0/2给Vlan 40S2126-B(config)#interface fastethernet 0/23S2126-B(config-if)#switchport mode trunk !定义F0/23为trunk端口S2126-B(config)#interface fastethernet 0/24S2126-B(config-if)#switchport mode trunk !定义F0/24为trunk端口S2126-B(config)#spanning-tree mst configuration ! 进入MSTP配置模式S2126-B(config-mst)#instance 1 vlan 1,10 ！配置instance 1（实例1）并关联Vlan 1和10 S2126-B(config-mst)#instance 2 vlan 20,40 ！配置实例2并关联Vlan 20和40S2126-B(config-mst)#name region1 ！配置域名称S2126-B(config-mst)#revision 1 ！配置版本（修订号）验证测试：验证MSTP配置S2126-B#show spanning-tree mst configurationMulti spanning tree protocol : EnabledName : region1Revision : 1Instance Vlans Mapped-------- ------------------------------------------------------------0 2-9,11-19,21-39,41-40941 1,102 20,40第三步：配置分布层交换机S3550-AS3550-A(config)#spanning-tree ！开启生成树S3550-A (config)#spanning-tree mode mstp ！采用MSTP生成树模式S3550-A(config)#vlan 10S3550-A(config)#vlan 20S3550-A(config)#vlan 40S3550-A(config)#interface fastethernet 0/1S3550-A(config-if)#switchport mode trunk !定义F0/1为trunk端口S3550-A(config)#interface fastethernet 0/23S3550-A(config-if)#switchport mode trunk !定义F0/23为trunk端口S3550-A(config)#interface fastethernet 0/24S3550-A(config-if)#switchport mode trunk !定义F0/24为trunk端口S3550-A (config)#spanning-tree mst 1 priority 4096！配置交换机S3550-A在instance 1中的优先级为4096 ，缺省是32768，值越小越优先成为该instance中的root switchS3550-A (config)#spanning-tree mst configuration ! 进入MSTP配置模式S3550-A (config-mst)#instance 1 vlan 1,10 ! 配置实例1并关联Vlan 1和10S3550-A (config-mst)#instance 2 vlan 20,40 ! 配置实例2并关联Vlan 20和40S3550-A (config-mst)#name region1 ! 配置域名为region1S3550-A (config-mst)#revision 1 ! 配置版本（修订号）验证测试：验证MSTP配置S3550-A#show spanning-tree mst configurationMulti spanning tree protocol : EnabledName : region1Revision : 1Instance Vlans Mapped-------- ------------------------------------------------------------0 2-9,11-19,21-39,41-40941 1,102 20,40第四步：配置分布层交换机S3550-BS3550-B(config)#spanning-tree ！开启生成树S3550-B (config)#spanning-tree mode mstp ！采用MSTP生成树模式S3550-B(config)#vlan 10S3550-B(config)#vlan 20S3550-B(config)#vlan 40S3550-B(config)#interface fastethernet 0/1S3550-B(config-if)#switchport mode trunk ! 定义F0/1为trunk端口S3550-B(config)#interface fastethernet 0/23S3550-B(config-if)#switchport mode trunk ! 定义F0/23为trunk端口S3550-B(config)#interface fastethernet 0/24S3550-B(config-if)#switchport mode trunk ! 定义F0/24为trunk端口S3550-B (config)#spanning-tree mst 2 priority 4096 ！配置交换机S3550-B在instance 2（实例2）中的优先级为4096 ，缺省是32768，值越小越优先成为该region (域)中的root switchS3550-B (config)#spanning-tree mst configuration ! 进入MSTP配置模式S3550-B (config-mst)#instance 1 vlan 1,10 ! 配置实例1并关联Vlan 1和10S3550-B (config-mst)#instance 2 vlan 20,40 ! 配置实例2并关联Vlan 20和40S3550-B (config-mst)#name region1 ! 配置域名为region1S3550-B (config-mst)#revision 1 ! 配置版本（修订号）验证测试：验证MSTP配置S3550-B#show spanning-tree mst configurationMulti spanning tree protocol : EnabledName : region1Revision : 1Instance Vlans Mapped-------- ------------------------------------------------------------0 2-9,11-19,21-39,41-40941 1,102 20,40第五步：验证交换机配置S3550-A#show spanning-tree mst 1 ！显示交换机S3550-A上实例1的特性###### MST 1 vlans mapped : 1,10BridgeAddr : 00d0.f8ff.4e3f ！交换机S3550-A的MAC地址Priority : 4096 ! 优先级TimeSinceTopologyChange : 0d:7h:21m:17sTopologyChanges : 0DesignatedRoot : 100100D0F8FF4E3F ！后12位是MAC地址，此处显示是S3550-A自身的MAC，这说明S3550-A是实例1 (instance 1)的生成树的根交换机RootCost : 0RootPort : 0S3550-B#show spanning-tree mst 2 ！显示交换机S3550-B上实例2的特性###### MST 2 vlans mapped : 20,40BridgeAddr : 00d0.f8ff.4662Priority : 4096TimeSinceTopologyChange : 0d:7h:31m:0sTopologyChanges : 0DesignatedRoot : 100200D0F8FF4662 ! S3550-B是实例2 (instance 2)的生成树的根交换机RootCost : 0RootPort : 0S2126-A#show spanning-tree mst 1 ！显示交换机S2126-A上实例1的特性###### MST 1 vlans mapped : 1,10BridgeAddr : 00d0.f8fe.1e49Priority : 32768TimeSinceTopologyChange : 7d:3h:19m:31sTopologyChanges : 0DesignatedRoot : 100100D0F8FF4E3F ! 实例1的生成树的根交换机是S3550-A RootCost : 200000RootPort : Fa0/23 ！对实例1而言，S2126-A的根端口是Fa0/23S2126-A#show spanning-tree mst 2 ！显示交换机S2126-A上实例2的特性###### MST 2 vlans mapped : 20,40BridgeAddr : 00d0.f8fe.1e49Priority : 32768TimeSinceTopologyChange : 7d:3h:19m:31sTopologyChanges : 0DesignatedRoot : 100200D0F8FF4662 ! 实例2的生成树的根交换机是S3550-B RootCost : 200000RootPort : Fa0/24 ！对实例2而言，S2126-A的根端口是Fa0/24类似可以验证其它交换机上的配置。

MSTP配置实验一、实验目的掌握MSTP的原理掌握MSTP中交换机以及端口优先级的配置二、实验设备三层交换机1台，二层交换机E126A 2台PC机3台三、拓扑图及配置说明2台E126A的24号端口互连，E126A-1的16号端口与S3610的23号端口互连，2号端口连接PC1,E126A-2的16号端口与S3610的24号端口互连，2号端口连接PC2。

PC1通过console线连接E126A-1，PC2通过console线连接E126A-2，PC3通过console线连接S3610。

四、相关知识点常用概念1.根桥(Root Bridge)桥ID最小的网桥。

其中桥ID是由网桥的优先级和网桥的MAC组成。

2.根端口(Root Port)这个端口到达根桥的路径是该端口所在网桥到达根桥的最佳路径。

全网中只有根桥是没有根端口的。

3.指定端口(Designated Port)每一个网段选择到根桥最近的网桥作为指定网桥，该网桥到这一网段的端口为指定端口。

4.可选端口(Alternate Port)既不是指定端口，也不是根端口的端口。

通过BPDU配置消息来决定端口的角色：根端口：网桥各个端口中到根桥最近的端口。

指定端口：网桥的端口发送的BPDU配置消息较接收的BPDU配置消息更优，则端口为指定端口。

可选端口：网桥的端口发送的BPDU配置消息较接收的BPDU配置消息更差，则端口为可选端口。

五、实验内容1.MSTP配置E126A-1的配置命令<H3C>system-viewSystem View: return to User View with Ctrl+Z.#开启STP生成树协议[H3C]stp enable[H3C]%Apr 2 00:04:47:485 2000 H3C MSTP/3/STPSTART:- 1 -STP is now enabled on the dev ice.[H3C]E126A-2的配置命令<H3C>system-viewSystem View: return to User View with Ctrl+Z.#开启STP生成树协议[H3C]stp enable[H3C]%Apr 2 00:04:47:485 2000 H3C MSTP/3/STPSTART:- 1 -STP is now enabled on the dev ice.[H3C]S3610的配置命令<H3C>system-viewSystem View: return to User View with Ctrl+Z.#开启STP生成树协议[H3C]stp enable[H3C]%Apr 26 12:14:58:233 2000 H3C MSTP/2/STPSTART:STP is now enabled on the device.%Apr 26 12:14:58:254 2000 H3C MSTP/2/PFWD:Instance 0's Ethernet1/0/24 has been set to forwarding state!%Apr 26 12:14:58:267 2000 H3C MSTP/2/PFWD:Instance 0's Ethernet1/0/23 has been set to forwarding state!#Apr 26 12:14:58:307 2000 H3C MSTP/1/PFWD:hwPortMstiStateForwarding: Instance 0's Port 0.9371671 has been set to forwarding state!#Apr 26 12:14:58:327 2000 H3C MSTP/1/PFWD:hwPortMstiStateForwarding: Instance 0's Port 0.9371670 has been set to forwarding state!在S3610查看STP配置信息#查看根桥配置信息[H3C]display stp rootMSTID Root Bridge ID ExtPathCost IntPathCost Root Port0 32768.000f-e251-8ba0 0 0#只显示端口状态及端口的保护类型，其它信息不显示[H3C]display stp briefMSTID Port Role STP State Protection0 Ethernet1/0/23 DESI FORWARDING NONE0 Ethernet1/0/24 DESI FORWARDING NONE在E126A-1查看STP配置信息#查看根桥信息[H3C]display stp rootMSTID Root Bridge ID ExtPathCost IntPathCost Root Port-------- -------------------- ------------ ------------- -----------0 32768.000f-e251-8ba0 200 0 Ethernet1/0/16#只显示端口状态及端口的保护类型，其它信息不显示[H3C]display stp briefMSTID Port Role STP State Protection0 Ethernet1/0/2 DESI FORWARDING NONE0 Ethernet1/0/16 ROOT FORWARDING NONE0 Ethernet1/0/24 DESI FORWARDING NONE(*) means port in aggregation group在E126A-2查看STP配置信息#查看根桥信息[H3C]display stp rootMSTID Root Bridge ID ExtPathCost IntPathCost Root Port-------- -------------------- ------------ ------------- -----------0 32768.000f-e251-8ba0 200 0 Ethernet1/0/16#只显示端口状态及端口的保护类型，其它信息不显示[H3C]display stp briefMSTID Port Role STP State Protection0 Ethernet1/0/2 DESI FORWARDING NONE0 Ethernet1/0/16 ROOT FORWARDING NONE0 Ethernet1/0/24 ALTE DISCARDING NONE(*) means port in aggregation group2.改变生成树实例0的根桥E126A-2的配置命令#指定当前设备为生成树实例0的备用根桥[H3C]stp instance 0 root secondaryS3610的配置命令#取消当前设备作为生成树实例0的根桥[H3C]undo stp instance 0 root primary#查看STP配置信息[H3C]display stp rootMSTID Root Bridge ID ExtPathCost IntPathCost Root Port0 4096.000f-e2dc-804d 200 0 Ethernet1/0/24[H3C]display stp briefMSTID Port Role STP State Protection0 Ethernet1/0/23 DESI FORWARDING NONE0 Ethernet1/0/24 ROOT FORWARDING NONEE126A-1#在E126A-1查看STP配置信息[H3C]display stp rootMSTID Root Bridge ID ExtPathCost IntPathCost Root Port-------- -------------------- ------------ ------------- -----------0 4096.000f-e2dc-804d 200 0 Ethernet1/0/24[H3C]display stp briefMSTID Port Role STP State Protection0 Ethernet1/0/2 DESI FORWARDING NONE0 Ethernet1/0/16 ALTE DISCARDING NONE0 Ethernet1/0/24 ROOT FORWARDING NONE(*) means port in aggregation groupE126A-2#在E126A-2查看STP配置信息[H3C]display stp rootMSTID Root Bridge ID ExtPathCost IntPathCost Root Port-------- -------------------- ------------ ------------- -----------0 4096.000f-e2dc-804d 0 0[H3C]display stp briefMSTID Port Role STP State Protection0 Ethernet1/0/2 DESI FORWARDING NONE0 Ethernet1/0/16 DESI FORWARDING NONE0 Ethernet1/0/24 DESI FORWARDING NONE(*) means port in aggregation group注释：用户可以将当前交换机指定为生成树实例（由参数instance instance-id确定）的根桥或备份根桥。

课程议题MSTP区域与实例多生成树协议(MSTP)多生成树协议MSTPVLAN101-200VLAN1-100VLAN1-100VLAN101-200多生成树实例Instance:一台交换机的一个或多个Vlan的集合因为很多Vlan采用一个Vlan实例，可实现预期的负载均衡交换机只运行二个实例，减少交换机系统的资源实例1实例2Instance2Instance1MST region：有着相同instance 配置的交换机组成的域，运行独立的生成树（IST，internal spanning-tree）▪MST region的划分➢MST配置名称（name）:最长可用32 个字节长的字符串来标识MSTP region。

➢MST revision number：用一个16bit 长的修正值来标识MSTP region。

➢MST instance—vlan 的对应表：每台交换机都最多可以新增64 个instance，instance 0 是强制存在的，用户还可以按需要分配1-4094 个vlan 属于不同的instance（0－64），未分配的vlan 缺省就属于instance 0➢Instance 0 所对应的生成树称之为CIST(Common Instance Spanning Tree)▪同一个MST区域的交换机的以上配置属性必须相同▪在MSTP网络中，会形成很多的生成树，包括MSTI生成树、IST、CIST、CST。

➢MSTI生成树：每个Instance中的生成树叫做MSTI（Multiple Spanning-Tree Instance）生成树。

➢IST：IST（Internal Spanning Tree）是MST区域内的一个生成树。

IST实例使用编号0。

IST使整个MST区域从外部上看就像一个虚拟的网桥。

➢CST：CST（Common Spanning Tree）是连接交换网络内部的所有MST区域的一个生成树。

交换机vrrp加mstp配置实例一、组网需求1、switch a 、switch b选用两台锐捷的s5750 ；switch c 、shwich d 选用锐捷的s3750和s37602、全网共有两个业务vlan ,为vlan 10 、vlan 203、Switch a 、switch b 都分别对两vlan起用两vrrp组，实现两组的业务的负载分担和备份。

4、Switch a、switch b、switch c、switch d 都起用mstp多生成数协议，并且所有设备都属于同一个mst域，且实例映射一致（vlan 10映射实例1、vlan 20映射实例2 其他vlan映射默认实例0）。

5、Vlan 10业务以switch a为根桥；vlan 20业务以switch b为根桥；实现阻断网络环路，并能实现不同vlan数据流负载分担功能。

二、组网图三、配置步骤Switch a配置：s1#show runBuilding configuration...Current configuration : 1651 bytes!version RGNOS 10.2.00(2), Release(29287)(Tue Dec 25 20:39:14 CST 2007 -ngcf49) hostname s1co-operate enable!!!vlan 1!vlan 10!vlan 20!!no service password-encryption!spanning-tree 开启生成树（默认为mstp）spanning-tree mst configuration 进入mst配置模式revision 1 指定MST revision number 为1name region1 指定mst配置名称instance 0 vlan 1-9, 11-19, 21-4094 缺省情况下vlan都属于实例0instance 1 vlan 10 手工指定vlan10属于实例1instance 2 vlan 20 手工指定vlan20属于实例2spanning-tree mst 1 priority 0 指定实例1的优先级为0（为根桥）spanning-tree mst 2 priority 4096 指定实例2的优先级为4096interface GigabitEthernet 0/1switchport access vlan 10 配置g0/1属于vlan10!interface GigabitEthernet 0/2switchport access vlan 20 配置g0/2属于vlan 20!interface GigabitEthernet 0/3!..interface GigabitEthernet 0/24 设置g0/24为trunk接口且允许vlan10/20通过switchport mode trunk!interface VLAN 10 创建vlan 10 svi接口ip address 192.168.10.1 255.255.255.0 配置ip地址vrrp 1 priority 120 配置vrrp组1 优先级为120vrrp 1 ip 192.168.10.254 配置vrrp组1虚拟ip地址为192.168.10.254!interface VLAN 20 创建vlan 20 svi接口ip address 192.168.20.1 255.255.255.0 配置ip地址vrrp 2 ip 192.168.20.254 配置vrrp组2虚拟ip地址为192.168.20.254默认vrrp组的优先级为100默认不显示!line con 0line vty 0 4logins1#show vlanVLAN Name Status Ports---- -------------------------------- --------- ----------------------------------1 VLAN0001 STATIC Gi0/3, Gi0/4, Gi0/5, Gi0/6Gi0/7, Gi0/8, Gi0/9, Gi0/10Gi0/11, Gi0/12, Gi0/13, Gi0/14Gi0/15, Gi0/16, Gi0/17, Gi0/18Gi0/19, Gi0/20, Gi0/21, Gi0/22Gi0/23, Gi0/2410 VLAN0010 STATIC Gi0/1, Gi0/2420 VLAN0020 STATIC Gi0/2, Gi0/24Switch b配置：s2#show runBuilding configuration...Current configuration : 1607 bytes!version RGNOS 10.2.00(2), Release(27932)(Thu Dec 13 10:32:09 CST 2007 -ngcf31) hostname s2!!!vlan 1!vlan 10!vlan 20!!no service password-encryption!spanning-treespanning-tree mst configurationrevision 1name region1instance 0 vlan 1-9, 11-19, 21-4094instance 1 vlan 10instance 2 vlan 20spanning-tree mst 1 priority 4096spanning-tree mst 2 priority 0interface GigabitEthernet 0/1switchport access vlan 10!interface GigabitEthernet 0/2switchport access vlan 20!..interface GigabitEthernet 0/24switchport mode trunk!interface VLAN 10ip address 192.168.10.2 255.255.255.0vrrp 1 ip 192.168.10.254!interface VLAN 20ip address 192.168.20.2 255.255.255.0vrrp 2 priority 120vrrp 2 ip 192.168.20.254!line con 0line vty 0 4login!!ends2#show vlanVLAN Name Status Ports---- -------------------------------- --------- -----------------------------------1 VLAN0001 STATIC Gi0/3, Gi0/4, Gi0/5, Gi0/6Gi0/7, Gi0/8, Gi0/9, Gi0/10Gi0/11, Gi0/12, Gi0/13, Gi0/14Gi0/15, Gi0/16, Gi0/17, Gi0/18Gi0/19, Gi0/20, Gi0/21, Gi0/22Gi0/23, Gi0/2410 VLAN0010 STATIC Gi0/1, Gi0/2420 VLAN0020 STATIC Gi0/2, Gi0/24Switch c配置：s3#show runBuilding configuration...Current configuration : 1540 bytes!version RGNOS 10.2.00(2), Release(28794)(Fri Dec 21 09:27:15 CST 2007 -ngcf32) hostname s3!vlan 1!vlan 10!!service password-encryption!spanning-treespanning-tree mst configurationrevision 1name region1instance 0 vlan 1-9, 11-19, 21-4094instance 1 vlan 10instance 2 vlan 20spanning-tree mst 1 priority 0spanning-tree mst 2 priority 4096interface FastEthernet 0/1switchport access vlan 10!interface FastEthernet 0/2switchport access vlan 10!..interface GigabitEthernet 0/25!interface GigabitEthernet 0/26!interface GigabitEthernet 0/27!interface GigabitEthernet 0/28!interface VLAN 10ip address 192.168.10.3 255.255.255.0!ip route 0.0.0.0 0.0.0.0 192.168.10.254!!line con 0line vty 0 4loginSwitch d配置：s4#show runBuilding configuration...Current configuration : 1066 bytes!version RGNOS 10.2.00(2), Release(27932)(Thu Dec 13 10:31:41 CST 2007 -ngcf32) hostname s4!vlan 1!vlan 20!!no service password-encryption!spanning-treespanning-tree mst configurationrevision 1name region1instance 0 vlan 1-9, 11-19, 21-4094instance 1 vlan 10instance 2 vlan 20spanning-tree mst 1 priority 4096spanning-tree mst 2 priority 0interface GigabitEthernet 0/1switchport access vlan 20!interface GigabitEthernet 0/2switchport access vlan 20!..interface GigabitEthernet 0/12!interface VLAN 20ip address 192.168.20.3 255.255.255.0!!!!ip route 0.0.0.0 0.0.0.0 192.168.20.254!!line con 0line vty 0 4login!四、查看vrrp、mstp信息Switch a 信息：s1#show vrrp 查看vrrp 信息VLAN 10 - Group 1State is MasterVirtual IP address is 192.168.10.254 configuredVirtual MAC address is 0000.5e00.0101Advertisement interval is 1 secPreemption is enabledmin delay is 0 secPriority is 120Master Router is 192.168.10.1 (local), priority is 120Master Advertisement interval is 1 secMaster Down interval is 3 secVLAN 20 - Group 2State is BackupVirtual IP address is 192.168.20.254 configuredVirtual MAC address is 0000.5e00.0102Advertisement interval is 1 secPreemption is enabledmin delay is 0 secPriority is 100Master Router is 192.168.20.2 , priority is 120Master Advertisement interval is 1 secMaster Down interval is 3 secs1#s1#s1#s1#show spanning-tree interface gigabitEthernet 0/1 查看g0/1接口stp状态信息PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : auto PortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.00d0.f836.ed70 PortDesignatedPort : 8001 PortForwardTransitions : 6 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :0001.00d0.f823.ef82 PortDesignatedPort : 8001 PortForwardTransitions : 5 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : rootPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :1002.00d0.f836.ed70 PortDesignatedPort : 8001 PortForwardTransitions : 4 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPorts1#s1#s1#show spanning-tree interface gigabitEthernet 0/2 查看g0/2接口stp状态信息PortAdminPortFast : DisabledPortOperPortFast : DisabledPortAdminAutoEdge : EnabledPortOperAutoEdge : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0PortDesignatedCost : 0PortDesignatedBridge :8000.00d0.f836.ed70PortDesignatedPort : 8002PortForwardTransitions : 5PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : designatedPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82PortDesignatedCost : 0PortDesignatedBridge :0001.00d0.f836.ed70PortDesignatedPort : 8002PortForwardTransitions : 4PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : designatedPort###### MST 2 vlans mapped :20PortState : discardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0PortDesignatedCost : 0PortDesignatedBridge :0002.00d0.f8d7.ae12PortDesignatedPort : 8002PortForwardTransitions : 3PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : alternatePorts1#s1#s1#show spanning-tree interface gigabitEthernet 0/24 g0/24接口stp状态信息PortAdminPortFast : DisabledPortOperPortFast : DisabledPortAdminAutoEdge : EnabledPortOperAutoEdge : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0PortDesignatedCost : 0PortDesignatedBridge :8000.001a.a909.8fe0PortDesignatedPort : 8018PortForwardTransitions : 5PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : rootPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82PortDesignatedCost : 0PortDesignatedBridge :0001.00d0.f836.ed70PortDesignatedPort : 8018PortForwardTransitions : 5PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : designatedPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8018 PortForwardTransitions : 4PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : rootPorts1#Switch b 信息：s2#show vrrpVLAN 10 - Group 1State is BackupVirtual IP address is 192.168.10.254 configured Virtual MAC address is 0000.5e00.0101 Advertisement interval is 1 secPreemption is enabledmin delay is 0 secPriority is 100Master Router is 192.168.10.1 , priority is 120 Master Advertisement interval is 1 secMaster Down interval is 3 secVLAN 20 - Group 2State is MasterVirtual IP address is 192.168.20.254 configured Virtual MAC address is 0000.5e00.0102 Advertisement interval is 1 secPreemption is enabledmin delay is 0 secPriority is 120Master Router is 192.168.20.2 (local), priority is 120 Master Advertisement interval is 1 secMaster Down interval is 3 secs2#s2#s2#s2#s2#s2#s2#show spanning-tree interface gigabitEthernet 0/1PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : auto PortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.001a.a909.8fe0 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :0001.00d0.f823.ef82 PortDesignatedPort : 8002 PortForwardTransitions : 2 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : rootPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPorts2#s2#s2#s2#show spanning-tree interface gigabitEthernet 0/2 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : autoPortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : designatedPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :1001.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 2 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : designatedPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 1PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : designatedPorts2#s2#s2#s2#s2#show spanning-tree interface gigabitEthernet 0/24 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : autoPortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0PortDesignatedBridge :8000.001a.a909.8fe0 PortDesignatedPort : 8018 PortForwardTransitions : 1PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : designatedPort###### MST 1 vlans mapped :10PortState : discardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0PortDesignatedBridge :0001.00d0.f836.ed70 PortDesignatedPort : 8018 PortForwardTransitions : 1PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : alternatePort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8018 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : designatedPorts2#Switch c 信息：s3#show spanning-tree interface fastEthernet 0/1 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : auto PortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : discardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.00d0.f836.ed70 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : alternatePort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82PortDesignatedCost : 0 PortDesignatedBridge :0001.00d0.f823.ef82 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPort###### MST 2 vlans mapped :20PortState : discardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :1002.00d0.f836.ed70 PortDesignatedPort : 8001 PortForwardTransitions : 0 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : alternatePorts3#s3#s3#s3#s3#show spanning-tree interface fastEthernet 0/2 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : auto PortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.001a.a909.8fe0 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : rootPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :0001.00d0.f823.ef82 PortDesignatedPort : 8002 PortForwardTransitions : 2 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : rootPorts3#Switch d 信息：s4#show spanning-tree interface gigabitEthernet 0/1 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : autoPortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : rootPort###### MST 1 vlans mapped :10PortState : discardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :1001.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : alternatePort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : rootPorts4#s4#s4#s4#show spanning-tree interface gigabitEthernet 0/2 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : autoPortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : discardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.00d0.f836.ed70 PortDesignatedPort : 8002 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : alternatePort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :0001.00d0.f836.ed70 PortDesignatedPort : 8002 PortForwardTransitions : 2 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : rootPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :0002.00d0.f8d7.ae12 PortDesignatedPort : 8002 PortForwardTransitions : 2 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : designatedPorts4#FAQ:1.1 RSTP和MSTP配合为什么有问题1.1.1 原因分析由于RSTP/MSTP的指定端口快速迁移机制，即接收到下游的agreement报文才能进行快速迁移。

多生成树协议(MSTP)配置实例【实验名称】多生成树协议MSTP【实验目的】在接入层和汇聚层交换机上配置MSTP 并进行验证。

【背景描述】某企业网络管理员认识到，传统的生成树协议(STP)是基于整个交换网络产生一个树形拓扑结构，所有的VLANs 都共享一个生成树，这种结构不能进行网络流量的负载均衡，使得有些交换设备比较繁忙，而另一些交换设备又很空闲，为了克服这个问题，他决定采用基于VLAN 的多生成树协议MSTP ，现要在交换机上做适当配置来完成这一任务。

本实验采用4台交换机设备，PC1和PC3在Vlan 10中，IP 地址分别为172.16.1.10/24和172.16.1.30/24，PC2在Vlan 20中，PC4在Vlan 40中。

【实现功能】 在实现网络冗余和可靠性的同时实现负载均衡（分担）。

【实验拓扑】Vlan 10Vlan 20Vlan 10Vlan 40F0/1F0/2F0/23F0/23F0/24F0/24F0/23F0/1F0/2【实验设备】 接入层交换机S2126G （2台）、分布层交换机S3550-24（2台）【实验步骤】第一步：配置接入层交换机S2126-AS2126-A (config)#spanning-tree ！开启生成树S2126-A (config)#spanning-tree mode mstp ！配置生成树模式为MSTPS2126-A(config)#vlan 10 !创建Vlan 10S2126-A(config)#vlan 20 !创建Vlan 20S2126-A(config)#vlan 40 !创建Vlan 40S2126-A(config)#interface fastethernet 0/1S2126-A(config-if)#switchport access vlan 10 !分配端口F0/1给Vlan 10S2126-A(config)#interface fastethernet 0/2S2126-A(config-if)#switchport access vlan 20 !分配端口F0/2给Vlan 20S2126-A(config)#interface fastethernet 0/23S2126-A(config-if)#switchport mode trunk !定义F0/23为trunk端口S2126-A(config)#interface fastethernet 0/24S2126-A(config-if)#switchport mode trunk !定义F0/24为trunk端口S2126-A(config)#spanning-tree mst configuration ! 进入MSTP配置模式S2126-A(config-mst)#instance 1 vlan 1,10 ！配置instance 1（实例1）并关联Vlan 1和10 S2126-A(config-mst)#instance 2 vlan 20,40 ！配置实例2并关联Vlan 20和40S2126-A(config-mst)#name region1 ！配置域名称S2126-A(config-mst)#revision 1 ！配置版本（修订号）验证测试：验证MSTP配置S2126-A#show spanning-tree mst configuration ！显示MSTP全局配置Multi spanning tree protocol : EnabledName : region1Revision : 1Instance Vlans Mapped-------- ------------------------------------------------------------0 2-9,11-19,21- 39,41- 40941 1,102 20,40第二步：配置接入层交换机S2126-BS2126-B (config)#spanning-tree ！开启生成树S2126-B (config)#spanning-tree mode mstp ！采用MSTP生成树模式S2126-B(config)#vlan 10 !创建Vlan 10S2126-B(config)#vlan 20 !创建Vlan 20S2126-B(config)#vlan 40 !创建Vlan 40S2126-B(config)#interface fastethernet 0/1S2126-B(config-if)#switchport access vlan 10 !分配端口F0/1给Vlan 10S2126-B(config)#interface fastethernet 0/2S2126-B(config-if)#switchport access vlan 40 !分配端口F0/2给Vlan 40S2126-B(config)#interface fastethernet 0/23S2126-B(config-if)#switchport mode trunk !定义F0/23为trunk端口S2126-B(config)#interface fastethernet 0/24S2126-B(config-if)#switchport mode trunk !定义F0/24为trunk端口S2126-B(config)#spanning-tree mst configuration ! 进入MSTP配置模式S2126-B(config-mst)#instance 1 vlan 1,10 ！配置instance 1（实例1）并关联Vlan 1和10 S2126-B(config-mst)#instance 2 vlan 20,40 ！配置实例2并关联Vlan 20和40S2126-B(config-mst)#name region1 ！配置域名称S2126-B(config-mst)#revision 1 ！配置版本（修订号）验证测试：验证MSTP配置S2126-B#show spanning-tree mst configurationMulti spanning tree protocol : EnabledName : region1Revision : 1Instance Vlans Mapped-------- ------------------------------------------------------------0 2-9,11-19,21-39,41-40941 1,102 20,40第三步：配置分布层交换机S3550-AS3550-A(config)#spanning-tree ！开启生成树S3550-A (config)#spanning-tree mode mstp ！采用MSTP生成树模式S3550-A(config)#vlan 10S3550-A(config)#vlan 20S3550-A(config)#vlan 40S3550-A(config)#interface fastethernet 0/1S3550-A(config-if)#switchport mode trunk !定义F0/1为trunk端口S3550-A(config)#interface fastethernet 0/23S3550-A(config-if)#switchport mode trunk !定义F0/23为trunk端口S3550-A(config)#interface fastethernet 0/24S3550-A(config-if)#switchport mode trunk !定义F0/24为trunk端口S3550-A (config)#spanning-tree mst 1 priority 4096 ！配置交换机S3550-A在instance 1中的优先级为4096 ，缺省是32768，值越小越优先成为该instance中的root switchS3550-A (config)#spanning-tree mst configuration ! 进入MSTP配置模式S3550-A (config-mst)#instance 1 vlan 1,10 ! 配置实例1并关联Vlan 1和10S3550-A (config-mst)#instance 2 vlan 20,40 ! 配置实例2并关联Vlan 20和40S3550-A (config-mst)#name region1 ! 配置域名为region1S3550-A (config-mst)#revision 1 ! 配置版本（修订号）验证测试：验证MSTP配置S3550-A#show spanning-tree mst configurationMulti spanning tree protocol : EnabledName : region1Revision : 1Instance Vlans Mapped-------- ------------------------------------------------------------0 2-9,11-19,21-39,41-40941 1,102 20,40第四步：配置分布层交换机S3550-BS3550-B(config)#spanning-tree ！开启生成树S3550-B (config)#spanning-tree mode mstp ！采用MSTP生成树模式S3550-B(config)#vlan 10S3550-B(config)#vlan 20S3550-B(config)#vlan 40S3550-B(config)#interface fastethernet 0/1S3550-B(config-if)#switchport mode trunk ! 定义F0/1为trunk端口S3550-B(config)#interface fastethernet 0/23S3550-B(config-if)#switchport mode trunk ! 定义F0/23为trunk端口S3550-B(config)#interface fastethernet 0/24S3550-B(config-if)#switchport mode trunk ! 定义F0/24为trunk端口S3550-B (config)#spanning-tree mst 2 priority 4096 ！配置交换机S3550-B在instance 2（实例2）中的优先级为4096 ，缺省是32768，值越小越优先成为该region (域)中的root switchS3550-B (config)#spanning-tree mst configuration ! 进入MSTP配置模式S3550-B (config-mst)#instance 1 vlan 1,10 ! 配置实例1并关联Vlan 1和10S3550-B (config-mst)#instance 2 vlan 20,40 ! 配置实例2并关联Vlan 20和40S3550-B (config-mst)#name region1 ! 配置域名为region1S3550-B (config-mst)#revision 1 ! 配置版本（修订号）验证测试：验证MSTP配置S3550-B#show spanning-tree mst configurationMulti spanning tree protocol : EnabledName : region1Revision : 1Instance Vlans Mapped-------- ------------------------------------------------------------0 2-9,11-19,21-39,41-40941 1,102 20,40第五步：验证交换机配置S3550-A#show spanning-tree mst 1 ！显示交换机S3550-A上实例1的特性###### MST 1 vlans mapped : 1,10BridgeAddr : 00d0.f8ff.4e3f ！交换机S3550-A的MAC地址Priority : 4096 ! 优先级TimeSinceTopologyChange : 0d:7h:21m:17sTopologyChanges : 0DesignatedRoot : 100100D0F8FF4E3F ！后12位是MAC地址，此处显示是S3550-A自身的MAC，这说明S3550-A是实例1 (instance 1)的生成树的根交换机RootCost : 0RootPort : 0S3550-B#show spanning-tree mst 2 ！显示交换机S3550-B上实例2的特性###### MST 2 vlans mapped : 20,40BridgeAddr : 00d0.f8ff.4662Priority : 4096TimeSinceTopologyChange : 0d:7h:31m:0sTopologyChanges : 0DesignatedRoot : 100200D0F8FF4662 ! S3550-B是实例2 (instance 2)的生成树的根交换机RootCost : 0RootPort : 0S2126-A#show spanning-tree mst 1 ！显示交换机S2126-A上实例1的特性###### MST 1 vlans mapped : 1,10BridgeAddr : 00d0.f8fe.1e49Priority : 32768TimeSinceTopologyChange : 7d:3h:19m:31sTopologyChanges : 0DesignatedRoot : 100100D0F8FF4E3F ! 实例1的生成树的根交换机是S3550-A RootCost : 200000RootPort : Fa0/23 ！对实例1而言，S2126-A的根端口是Fa0/23S2126-A#show spanning-tree mst 2 ！显示交换机S2126-A上实例2的特性###### MST 2 vlans mapped : 20,40BridgeAddr : 00d0.f8fe.1e49Priority : 32768TimeSinceTopologyChange : 7d:3h:19m:31sTopologyChanges : 0DesignatedRoot : 100200D0F8FF4662 ! 实例2的生成树的根交换机是S3550-B RootCost : 200000RootPort : Fa0/24 ！对实例2而言，S2126-A的根端口是Fa0/24类似可以验证其它交换机上的配置。

锐捷多生成树协议MSＴP配置————————————————————————————————作者: ————————————————————————————————日期:多生成树协议MＳTP【实验名称】多生成树协议MSTP【实验目的】在接入层和分布层交换机上配置MSＴP并进行验证。

【背景描述】某企业网络管理员认识到,传统的生成树协议(ＳTP)是基于整个交换网络产生一个树形拓扑结构,所有的ＶLANs都共享一个生成树,这种结构不能进行网络流量的负载均衡,使得有些交换设备比较繁忙，而另一些交换设备又很空闲,为了克服这个问题,他决定采用基于VLAN的多生成树协议MSTP,现要在交换机上做适当配置来完成这一任务。

本实验采用4台交换机设备，ＰC１和PC3在Ｖｌａn 10中，ＩP地址分别为172.１6.1.１0／24和１７2．１6．1.３０/２4,PＣ2在Vlaｎ20中，PC4在Vlan４0中。

【实现功能】ﻩ在实现网络冗余和可靠性的同时实现负载均衡（分担)。

【实验拓扑】S3550-A S3550-BS2126-A S2126-BPC1PC2Vlan10Vlan20PC3PC4Vlan10Vlan40F0/1F0/2F0/23F0/24F0/23F0/24F0/24F0/23F0/23F0/24F0/1F0/1F0/1F0/2【实验设备】接入层交换机S２126G （2台）、分布层交换机Ｓ３550－24(2台）【实验步骤】第一步:配置接入层交换机Ｓ２１26－ＡS2１26-A (ｃｏnfig）＃spanniｎｇ-tｒｅe！开启生成树S2１26-A (cｏnfｉg)#ｓpａnnｉｎg-ｔreeｍodｅmstp！配置生成树模式为MSTPS2126-Ａ(confiｇ)＃vlａn 10 !创建Vlan 10S212６-A(ｃｏnｆig)#vlan 2０！创建Vlan２0S２126-Ａ(coｎfig)#vlａn ４０！创建Vlan 4０S2126-A(confｉg)#ｉnｔeｒface fasteｔhｅrnｅｔ0/1S2１26-A（config-iｆ)#switcｈｐort acceｓs vlａｎ１0 !分配端口F0/１给Vlａｎ１0S2１26-A(confｉg)#inｔerfacｅfastethernｅｔ0/2S2126－A（coｎfｉg-ｉf）＃switｃhport ａｃｃess vlａｎ20 !分配端口F0/2给Ｖlan 20 S212６-A(config)#ｉnterfａcｅｆａstethernｅｔ0／23S2126-Ａ(config－if）#sｗitｃhport moｄｅｔｒunｋ！定义F0/２3为tｒuｎｋ端口S2１２6-A(coｎfｉg)#inｔerface fastetheｒｎｅt ０/24S212６-A（cｏnfｉg-if)＃sｗitchporｔmoｄe trunk！定义F0/２4为ｔｒunk端口S212６－A(coｎfig)＃ｓｐａnninｇ-treｅmst confｉguｒation ！进入ＭSＴP配置模式Ｓ2126－A(cｏnfig－ｍｓt）#instance １vlan 1,１0!配置ｉnsｔaｎce1（实例1）并关联Vｌaｎ1和10S２１26-Ａ(confｉｇ-msｔ)＃iｎstａnce 2 ｖlan 2０,４0 !配置实例２并关联Vｌan 20和40S2１26-Ａ(config-mst)#nａmｅregion１！配置域名称S2126-A(confiｇ－mｓt)#rｅｖｉsion １!配置版本(修订号)验证测试:验证MSTP配置Ｓ2126-Ａ#shｏw sｐanｎiｎg－trｅe mst configｕｒatｉon! 显示MSTP全局配置Mｕｌｔi spaｎｎing tｒee pｒotoｃol : EnａｂlｅｄNａme : region1Revision :１Inｓtanｃe Vlans Mapped-----－－- -－----－－－－--－---－-－--------－－－－-－-------－--－-－---－--－----－--02-9，１1-１9，21- 39,41- 40941 1,１０2 ２0,40第二步:配置接入层交换机Ｓ21２6－ＢＳ２1２6-B(config)#sｐannｉng-treｅ！开启生成树S2126-B (ｃoｎfiｇ）＃ｓｐanｎｉng－ｔｒee mｏde mstp ！采用MSTP生成树模式S2126-B(coｎfｉg）＃vlaｎ10!创建Vlan 10S21２6-B（cｏnfiｇ)#vｌan 20 !创建Vlan 20S2126-Ｂ(conｆig)#ｖｌan ４０!创建Vlan 40S２12６-Ｂ(conｆｉｇ)#intｅｒｆａce fastetｈｅｒｎet０/1Ｓ21２6-B(cｏｎｆig-if）#sｗiｔchｐort acｃeｓs vlan 10 !分配端口F０/1给Ｖｌan10 S21２6-B(cｏnfiｇ）＃ｉnterｆａｃe fastｅthｅrnｅt ０／2S２126－B(coｎfig-if)#sｗiｔｃhport accｅsｓvlaｎ40 !分配端口F0/2给Vｌan40 S２１26-B(conｆiｇ)#iｎterfacｅfasteｔhernｅｔ0/23S2126-B(ｃonfｉｇ-if)#switchpoｒｔｍode truｎｋ!定义F0/23为tｒunk端口S2126-B(ｃｏnｆig)#interfａce ｆａｓｔethernet 0／24Ｓ2１26-B(ｃｏｎfig-if）＃switcｈportｍode trunk !定义F０/24为trunk端口Ｓ21２6-B(ｃonｆｉg)＃ｓpａnning-tree msｔconｆigｕrａtion ! 进入MＳＴP配置模式S21２6-B（ｃonfｉｇ-mst)＃insｔance１vlan 1,1０!配置iｎstanｃｅ１（实例１)并关联Vlａｎ1和10S２126-B(ｃｏｎfig-mｓt)#ｉｎstａnｃｅ2 vlaｎ20,40 ！配置实例2并关联Vｌan 20和40Ｓ2126－B(ｃｏnｆｉｇ－ｍst)#ｎａme region1 ！配置域名称Ｓ２126-B（config-mst)#revｉsｉon １！配置版本（修订号)验证测试：验证ＭＳTP配置S2126－Ｂ＃show sｐａnninｇ-treｅmｓt confｉgurａtionMulti spanｎing tree prｏtocoｌ: EnabledName:ｒeｇｉon1Rｅvisｉｏn: １InｓtａｎcｅVlanｓMaｐped---－－－-－---－-－----－----－－--－-－-------－---－-－---－--－－-----－---－------0 ２－９，11－１９,21-３９,４1-４０941 1，１02 ２0,40第三步:配置分布层交换机Ｓ3550－ＡS3550－A(cｏｎfig）#spaｎninｇ-tｒｅe !开启生成树S3550-A(confｉg）#spaｎｎiｎｇ－tree mｏｄｅmstp!采用MＳＴP生成树模式S355０-A(conｆig)#vlan 10S3550-A(ｃonfig）#vｌan20S3５50-A(config)#vlan 40S35５０-A（config)#intｅrｆace fastethernet ０/1S3５50-A(ｃonｆig－ｉf)#ｓwitchpoｒt modｅtrunｋ!定义Ｆ０／1为trｕnｋ端口S3550-Ａ（confｉｇ)#inｔeｒfaｃｅfaｓtetherｎet 0／２3Ｓ3550－A(cｏnfig-iｆ)#swｉtchpｏｒt mode trunｋ!定义Ｆ0／23为trｕnk端口S3５50－A(coｎfig)#iｎtｅrfａcｅfasｔetｈeｒnet 0／24Ｓ3550-A(ｃｏnｆｉg－ｉf)＃switｃｈpoｒt modｅtrunk !定义Ｆ０/24为trunk端口S355０-Ａ（config)＃sｐａnnｉｎg-tree mst 1 prｉoｒity４096！配置交换机S3550-Ａ在instancｅ1中的优先级为4096，缺省是３2768，值越小越优先成为该instaｎce中的rooｔswiｔchS3５5０-A （coｎｆig)#sｐaｎｎinｇ-ｔree mst configuraｔion !进入MSTP配置模式S3550-Ａ（confｉg-mst）#ｉnsｔancｅ１vlａｎ１，10 ! 配置实例1并关联Ｖlan 1和１0S3550-Ａ（cｏnfｉg-mst)＃ｉnsｔanｃe ２vlan20，40 ！配置实例2并关联Vl ａn ２０和4０S3550－Ａ(coｎfig-ｍｓt)#ｎaｍe ｒegion1 !配置域名为region1S３5５0-A （cｏｎfｉｇ－mst）#rｅvisiｏn1! 配置版本（修订号)验证测试:验证MSTP配置S35５0-Ａ#show spａnｎiｎg－treｅmst ｃｏnfiguｒaｔionMｕlti spanninｇtreｅprotｏｃol: ＥｎabledName：ｒeｇion1Rｅvisioｎ：1Ｉｎｓtaｎce Vlaｎs Mapped-－－----- ----－－--－-－-------－－----－--－-－-----－－－--－-----－-－-----－----－０２－９，11-19,21-39,４1－40941 1,102 20,40第四步:配置分布层交换机Ｓ3550-BS3550－B(ｃｏnｆig)#spanｎing-tree !开启生成树S3550-B (confiｇ)#ｓpanniｎg-treｅmｏde ｍstｐ！采用MSTP生成树模式S35５０－B(confiｇ)#vlan 10S３5５0－B(conｆig)#vlan 20S3550－B(config)#vlaｎ4０Ｓ35５0－Ｂ(confｉg)#interｆａｃｅｆasｔetｈerｎet ０/1S355０-B（cｏｎfｉg-iｆ)#swｉtchpｏrt ｍode trunk！定义F0／1为trｕnk端口S３550-Ｂ(ｃonfig)#inｔerface fａsｔｅthernet 0／23S3550-B(config-if)#swiｔｃｈport mode trunｋ! 定义F0/２3为trunk端口S３550-B（ｃonｆiｇ）#inｔerfａｃe fａsｔｅｔhernｅt 0／24S355０-B(ｃonfig-if)#switchporｔmodeｔｒunｋ! 定义F０/２4为ｔruｎk端口S3５50-B（confiｇ）#ｓpａnninｇ-trｅe ｍｓｔ２ｐｒioｒitｙ4０96 ！配置交换机S3550-Ｂ在iｎstancｅ2(实例２）中的优先级为4096 ，缺省是32７6８，值越小越优先成为该region (域)中的ｒoot switｃｈS3５50-B (coｎfig）#ｓpanｎing-ｔreｅmst conｆｉguratｉon !进入MSＴＰ配置模式S３550-B （cｏnfig-mst)#ｉnsｔaｎcｅ１vｌan 1,1０!配置实例1并关联Vlan 1和10S3550-B(ｃonfｉg-msｔ)#insｔaｎcｅ 2 ｖlａn 20,40 ! 配置实例2并关联Vlａn 2０和4０Ｓ35５0-B (cｏnｆiｇ-mst）#naｍｅregion1 ！配置域名为regｉon1S3550-Ｂ(ｃｏｎfig-mst)#reviｓion 1 ! 配置版本(修订号）验证测试:验证MSTＰ配置S35５0-B#ｓｈoｗspanning-tree mst ｃoｎfｉguｒationMuｌｔi spanning tｒｅe protocｏｌ:ＥｎablｅdNamｅ: reｇiｏn1Revｉsioｎ: 1Ｉnstance VlanｓMａpped------－- ---－－---－-－--－-－-----－---－--－--－－--－---------－-－----－--－－-－-0 2-９,１1－19,２1-３9，41－40941１,102 20,４0第五步:验证交换机配置S3550-A#shｏw spaｎniｎｇ-ｔｒｅe mｓt 1！显示交换机Ｓ3550－Ａ上实例1的特性＃#＃#＃＃MSＴ 1 vlａnｓｍappeｄ：1,10BｒｉdｇｅAｄｄr :００d０.f8ｆf.４ｅ3ｆ！交换机Ｓ355０－Ａ的MAC 地址Ｐrioriｔy : 4096 ! 优先级ＴimeSiｎceTopｏloｇyChａngｅ: 0d:７h:21m:17ｓTopoloｇyCｈanｇes：０DｅsｉgnａtedRoot : １０0１00D0F８FF4E３Ｆ!后12位是MAC地址,此处显示是Ｓ３55０-Ａ自身的ＭAC,这说明S3550-A是实例1 (instaｎcｅ1)的生成树的根交换机RootCosｔ: 0ＲｏotPort: ０Ｓ３5５0-B#shoｗsｐanning－tｒee mst 2 ！显示交换机S3550-Ｂ上实例2的特性##＃### MSＴ2 vlans mappｅｄ: 20，40BｒｉdgｅＡddｒ: 0０d０.ｆ8ff.4662Ｐriｏｒity : 40９６TimeSｉnｃeToｐｏlogyChａｎｇe: 0d:７h:31m:0sＴｏpｏlｏgｙChangｅs ：0ＤesｉｇnatedRoｏｔ：100200D0F8FF4662!S3550－B是实例２(instance 2）的生成树的根交换机RootCoｓt : 0RootＰｏrt :０S２126-A#shｏｗｓpaｎninｇ-treｅmst 1!显示交换机S2126-Ａ上实例1的特性##＃＃## MST 1 ｖlaｎs mappｅd :1,10ＢrｉdgeAddr :00d0.f８fｅ.1e49Pｒｉority : 32７68TimｅＳｉｎceTopｏlogyCｈaｎgｅ: 7d:3h:1９m:３1sTopoloｇyCｈangｅs ：０DesiｇｎateｄＲoｏt ：100１０0D0F8FF4Ｅ3F ！实例1的生成树的根交换机是Ｓ3550－AＲｏｏtCost ：200000RｏoｔPoｒt : Fa0/2３!对实例１而言,S2126-A的根端口是Fａ0／２3Ｓ21２6-A#show sｐaｎning-treｅｍst2！显示交换机S2126-A上实例2的特性####＃# ＭST 2 vlａｎｓｍapped : 20，４0BridgeAddr:０0d０．f8fe.1e49Pｒiorｉty: 32768ＴｉｍｅＳｉnceTopologyChaｎgｅ：7d:3ｈ:19m：３1sToｐoｌｏgｙChangeｓ: 0DesｉgｎateｄRoot : 100２0０D0Ｆ8FF4662 !实例２的生成树的根交换机是S3550-ＢRｏotCoｓt ：２00００0RootPorｔ: Fa0/24 !对实例2而言,S21２6-A的根端口是Fa0／24类似可以验证其它交换机上的配置。

交换机vrrp+mstp配置实例一、组网需求1、switch a 、switch b选用两台锐捷的s5750 ；switch c 、shwich d 选用锐捷的s3750和s37602、全网共有两个业务vlan ,为vlan 10 、vlan 203、Switch a 、switch b 都分别对两vlan起用两vrrp组，实现两组的业务的负载分担和备份。

4、Switch a、switch b、switch c、switch d 都起用mstp多生成数协议，并且所有设备都属于同一个mst域，且实例映射一致（vlan 10映射实例1、vlan 20映射实例2 其他vlan映射默认实例0）。

5、Vlan 10业务以switch a为根桥；vlan 20业务以switch b为根桥；实现阻断网络环路，并能实现不同vlan数据流负载分担功能。

二、组网图三、配置步骤Switch a配置：s1#show runBuilding configuration...Current configuration : 1651 bytes!version RGNOS 10.2.00(2), Release(29287)(Tue Dec 25 20:39:14 CST 2007 -ngcf49) hostname s1co-operate enable!!!vlan 1!vlan 10!vlan 20!!no service password-encryption!spanning-tree 开启生成树（默认为mstp）spanning-tree mst configuration 进入mst配置模式revision 1 指定MST revision number 为1name region1 指定mst配置名称instance 0 vlan 1-9, 11-19, 21-4094 缺省情况下vlan都属于实例0instance 1 vlan 10 手工指定vlan10属于实例1instance 2 vlan 20 手工指定vlan20属于实例2spanning-tree mst 1 priority 0 指定实例1的优先级为0（为根桥）spanning-tree mst 2 priority 4096 指定实例2的优先级为4096interface GigabitEthernet 0/1switchport access vlan 10 配置g0/1属于vlan10!interface GigabitEthernet 0/2switchport access vlan 20 配置g0/2属于vlan 20!interface GigabitEthernet 0/3!..interface GigabitEthernet 0/24 设置g0/24为trunk接口且允许vlan10/20通过switchport mode trunk!interface VLAN 10 创建vlan 10 svi接口ip address 192.168.10.1 255.255.255.0 配置ip地址vrrp 1 priority 120 配置vrrp组1 优先级为120vrrp 1 ip 192.168.10.254 配置vrrp组1虚拟ip地址为192.168.10.254!interface VLAN 20 创建vlan 20 svi接口ip address 192.168.20.1 255.255.255.0 配置ip地址vrrp 2 ip 192.168.20.254 配置vrrp组2虚拟ip地址为192.168.20.254默认vrrp组的优先级为100默认不显示!line con 0line vty 0 4logins1#show vlanVLAN Name Status Ports---- -------------------------------- --------- ----------------------------------1 VLAN0001 STA TIC Gi0/3, Gi0/4, Gi0/5, Gi0/6Gi0/7, Gi0/8, Gi0/9, Gi0/10Gi0/11, Gi0/12, Gi0/13, Gi0/14Gi0/15, Gi0/16, Gi0/17, Gi0/18Gi0/19, Gi0/20, Gi0/21, Gi0/22Gi0/23, Gi0/2410 VLAN0010 STATIC Gi0/1, Gi0/2420 VLAN0020 STATIC Gi0/2, Gi0/24Switch b配置：s2#show runBuilding configuration...Current configuration : 1607 bytes!version RGNOS 10.2.00(2), Release(27932)(Thu Dec 13 10:32:09 CST 2007 -ngcf31) hostname s2!!!vlan 1!vlan 10!vlan 20!!no service password-encryption!spanning-treespanning-tree mst configurationrevision 1name region1instance 0 vlan 1-9, 11-19, 21-4094instance 1 vlan 10instance 2 vlan 20spanning-tree mst 1 priority 4096spanning-tree mst 2 priority 0interface GigabitEthernet 0/1switchport access vlan 10!interface GigabitEthernet 0/2switchport access vlan 20!..interface GigabitEthernet 0/24switchport mode trunk!interface VLAN 10ip address 192.168.10.2 255.255.255.0vrrp 1 ip 192.168.10.254!interface VLAN 20ip address 192.168.20.2 255.255.255.0vrrp 2 priority 120vrrp 2 ip 192.168.20.254!line con 0line vty 0 4login!!ends2#show vlanVLAN Name Status Ports---- -------------------------------- --------- -----------------------------------1 VLAN0001 STA TIC Gi0/3, Gi0/4, Gi0/5, Gi0/6Gi0/7, Gi0/8, Gi0/9, Gi0/10Gi0/11, Gi0/12, Gi0/13, Gi0/14Gi0/15, Gi0/16, Gi0/17, Gi0/18Gi0/19, Gi0/20, Gi0/21, Gi0/22Gi0/23, Gi0/2410 VLAN0010 STATIC Gi0/1, Gi0/2420 VLAN0020 STATIC Gi0/2, Gi0/24Switch c配置：s3#show runBuilding configuration...Current configuration : 1540 bytes!version RGNOS 10.2.00(2), Release(28794)(Fri Dec 21 09:27:15 CST 2007 -ngcf32) hostname s3!vlan 1!vlan 10!!service password-encryption!spanning-treespanning-tree mst configurationrevision 1name region1instance 0 vlan 1-9, 11-19, 21-4094instance 1 vlan 10instance 2 vlan 20spanning-tree mst 1 priority 0spanning-tree mst 2 priority 4096interface FastEthernet 0/1switchport access vlan 10!interface FastEthernet 0/2switchport access vlan 10!..interface GigabitEthernet 0/25!interface GigabitEthernet 0/26!interface GigabitEthernet 0/27!interface GigabitEthernet 0/28!interface VLAN 10ip address 192.168.10.3 255.255.255.0!ip route 0.0.0.0 0.0.0.0 192.168.10.254!!line con 0line vty 0 4loginSwitch d配置：s4#show runBuilding configuration...Current configuration : 1066 bytes!version RGNOS 10.2.00(2), Release(27932)(Thu Dec 13 10:31:41 CST 2007 -ngcf32) hostname s4!vlan 1!vlan 20!!no service password-encryption!spanning-treespanning-tree mst configurationrevision 1name region1instance 0 vlan 1-9, 11-19, 21-4094instance 1 vlan 10instance 2 vlan 20spanning-tree mst 1 priority 4096spanning-tree mst 2 priority 0interface GigabitEthernet 0/1switchport access vlan 20!interface GigabitEthernet 0/2switchport access vlan 20!..interface GigabitEthernet 0/12!interface VLAN 20ip address 192.168.20.3 255.255.255.0!!!!ip route 0.0.0.0 0.0.0.0 192.168.20.254!!line con 0line vty 0 4login!四、查看vrrp、mstp信息Switch a 信息：s1#show vrrp 查看vrrp 信息VLAN 10 - Group 1State is MasterVirtual IP address is 192.168.10.254 configuredVirtual MAC address is 0000.5e00.0101Advertisement interval is 1 secPreemption is enabledmin delay is 0 secPriority is 120Master Router is 192.168.10.1 (local), priority is 120Master Advertisement interval is 1 secMaster Down interval is 3 secVLAN 20 - Group 2State is BackupVirtual IP address is 192.168.20.254 configuredVirtual MAC address is 0000.5e00.0102Advertisement interval is 1 secPreemption is enabledmin delay is 0 secPriority is 100Master Router is 192.168.20.2 , priority is 120Master Advertisement interval is 1 secMaster Down interval is 3 secs1#s1#s1#s1#show spanning-tree interface gigabitEthernet 0/1 查看g0/1接口stp状态信息PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : auto PortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.00d0.f836.ed70 PortDesignatedPort : 8001 PortForwardTransitions : 6 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :0001.00d0.f823.ef82 PortDesignatedPort : 8001 PortForwardTransitions : 5 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : rootPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :1002.00d0.f836.ed70 PortDesignatedPort : 8001 PortForwardTransitions : 4 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPorts1#s1#s1#show spanning-tree interface gigabitEthernet 0/2 查看g0/2接口stp状态信息PortAdminPortFast : DisabledPortOperPortFast : DisabledPortAdminAutoEdge : EnabledPortOperAutoEdge : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0PortDesignatedCost : 0PortDesignatedBridge :8000.00d0.f836.ed70PortDesignatedPort : 8002PortForwardTransitions : 5PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : designatedPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82PortDesignatedCost : 0PortDesignatedBridge :0001.00d0.f836.ed70PortDesignatedPort : 8002PortForwardTransitions : 4PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : designatedPort###### MST 2 vlans mapped :20PortState : discardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0PortDesignatedCost : 0PortDesignatedBridge :0002.00d0.f8d7.ae12PortDesignatedPort : 8002PortForwardTransitions : 3PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : alternatePorts1#s1#s1#show spanning-tree interface gigabitEthernet 0/24 g0/24接口stp状态信息PortAdminPortFast : DisabledPortOperPortFast : DisabledPortAdminAutoEdge : EnabledPortOperAutoEdge : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0PortDesignatedCost : 0PortDesignatedBridge :8000.001a.a909.8fe0PortDesignatedPort : 8018PortForwardTransitions : 5PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : rootPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82PortDesignatedCost : 0PortDesignatedBridge :0001.00d0.f836.ed70PortDesignatedPort : 8018PortForwardTransitions : 5PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : designatedPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8018 PortForwardTransitions : 4PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : rootPorts1#Switch b 信息：s2#show vrrpVLAN 10 - Group 1State is BackupVirtual IP address is 192.168.10.254 configured Virtual MAC address is 0000.5e00.0101 Advertisement interval is 1 secPreemption is enabledmin delay is 0 secPriority is 100Master Router is 192.168.10.1 , priority is 120 Master Advertisement interval is 1 secMaster Down interval is 3 secVLAN 20 - Group 2State is MasterVirtual IP address is 192.168.20.254 configured Virtual MAC address is 0000.5e00.0102 Advertisement interval is 1 secPreemption is enabledmin delay is 0 secPriority is 120Master Router is 192.168.20.2 (local), priority is 120 Master Advertisement interval is 1 secMaster Down interval is 3 secs2#s2#s2#s2#s2#s2#s2#show spanning-tree interface gigabitEthernet 0/1PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : auto PortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.001a.a909.8fe0 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :0001.00d0.f823.ef82 PortDesignatedPort : 8002 PortForwardTransitions : 2 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : rootPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPorts2#s2#s2#s2#show spanning-tree interface gigabitEthernet 0/2 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : autoPortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : designatedPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :1001.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 2 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : designatedPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 1PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : designatedPorts2#s2#s2#s2#s2#show spanning-tree interface gigabitEthernet 0/24 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : autoPortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0PortDesignatedBridge :8000.001a.a909.8fe0 PortDesignatedPort : 8018 PortForwardTransitions : 1PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : designatedPort###### MST 1 vlans mapped :10PortState : discardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0PortDesignatedBridge :0001.00d0.f836.ed70 PortDesignatedPort : 8018 PortForwardTransitions : 1PortAdminPathCost : 20000PortOperPathCost : 20000PortRole : alternatePort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8018 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : designatedPorts2#Switch c 信息：s3#show spanning-tree interface fastEthernet 0/1 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : auto PortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : discardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.00d0.f836.ed70 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : alternatePort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82PortDesignatedCost : 0 PortDesignatedBridge :0001.00d0.f823.ef82 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPort###### MST 2 vlans mapped :20PortState : discardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :1002.00d0.f836.ed70 PortDesignatedPort : 8001 PortForwardTransitions : 0 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : alternatePorts3#s3#s3#s3#s3#show spanning-tree interface fastEthernet 0/2 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : auto PortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.001a.a909.8fe0 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : rootPort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :0001.00d0.f823.ef82 PortDesignatedPort : 8002 PortForwardTransitions : 2 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : designatedPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 200000 PortOperPathCost : 200000PortRole : rootPorts3#Switch d 信息：s4#show spanning-tree interface gigabitEthernet 0/1 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : autoPortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : forwardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : rootPort###### MST 1 vlans mapped :10PortState : discardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :1001.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : alternatePort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :0002.001a.a909.8fe0 PortDesignatedPort : 8002 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : rootPorts4#s4#s4#s4#show spanning-tree interface gigabitEthernet 0/2 PortAdminPortFast : Disabled PortOperPortFast : Disabled PortAdminAutoEdge : Enabled PortOperAutoEdge : Disabled PortAdminLinkType : autoPortOperLinkType : point-to-point PortBPDUGuard : DisabledPortBPDUFilter : Disabled###### MST 0 vlans mapped :1-9, 11-19, 21-4094 PortState : discardingPortPriority : 128PortDesignatedRoot : 8000.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :8000.00d0.f836.ed70 PortDesignatedPort : 8002 PortForwardTransitions : 1 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : alternatePort###### MST 1 vlans mapped :10PortState : forwardingPortPriority : 128PortDesignatedRoot : 0001.00d0.f823.ef82 PortDesignatedCost : 0 PortDesignatedBridge :0001.00d0.f836.ed70 PortDesignatedPort : 8002 PortForwardTransitions : 2 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : rootPort###### MST 2 vlans mapped :20PortState : forwardingPortPriority : 128PortDesignatedRoot : 0002.001a.a909.8fe0 PortDesignatedCost : 0 PortDesignatedBridge :0002.00d0.f8d7.ae12 PortDesignatedPort : 8002 PortForwardTransitions : 2 PortAdminPathCost : 20000 PortOperPathCost : 20000PortRole : designatedPorts4#FAQ:1.1 RSTP和MSTP配合为什么有问题1.1.1 原因分析由于RSTP/MSTP的指定端口快速迁移机制，即接收到下游的agreement报文才能进行快速迁移。

配置ØSTP/RSTP弊端Ø多生成树协议MSTPØMST域配置ØMSTI拓扑设计ØMSTP配置流程ØMSTP配置命令•在STP/RSTP环境下只能构造一棵生成树，即网络中所有VLAN共用这一棵树。

正常情况下，所有流量都沿主链路传输，而备份链路将一直处于空闲状态，线路资源没有充分利用。

•多生成树协议MSTP可以基于不同实例构造出不同的生成树，基于合理的规划设计，可实现数据流量的负载分担，提高网络的通信效率。

•本次任务介绍MSTP的基本原理和配置方法。

Ø网络中存在多个VLAN时，基于STP/RSTP协议运算只能构造一棵生成树，所有VLAN的主备链路一致，流量都通过主链路通信，备份链路始终处于空闲状态。

Ø多生成树协议MSTP可以基于实例（VLAN分组）构建不同的生成树，使不同VLAN的流量沿不同路径转发，实现数据流量的负载分担。

ØMSTP可实现设备在不同实例中对应不同的主备状态，从而使通信线路互为备份，提高网络的容错能力。

STP/RSTP单生成树MSTP多生成树（1）MSTP基本概念ØMSTP把一个交换网络划分成1个或多个MST域（Multiple Spanning TreeRegion），每个MST域内生成1棵或多棵生成树，生成树之间彼此独立。

每棵生成树叫做一个多生成树实例MSTI。

每个MSTI都使用单独的RSTP算法。

MSTP网络层次结构（1）MSTP术语ØMST域：由多台交换设备以及它们之间的网段所构成。

ØMSTI：MST域内的生成树实例，每个实例对应一棵生成树。

ØCST：连接所有MST域的一棵生成树。

ØIST：各MST域内实例ID为0的一棵生成树，通常称为MSTI0。

公共生成树CST（1）MSTP术语ØCIST：连接一个交换网络内所有交换设备的单生成树。

1 特性简介VRRP（Virtual Router Redundancy Protocol，虚拟路由冗余协议）是一种容错协议。

如下图所示，通常一个网络内的所有主机都设置一条缺省路由（图中的缺省路由下一跳地址为10.100.10.1），主机发往外部网络的报文将通过缺省路由发往三层交换机Switch，从而实现了主机与外部网络的通信。

当交换机Switch发生故障时，本网段内所有以Switch为缺省路由下一跳的主机将断掉与外部的通信。

VRRP就是为解决上述问题而提出的，它为具有多播或广播能力的局域网（如以太网）设计。

VRRP将局域网的一组交换机（包括一个Master即主交换机和若干个Backup即备份交换机）组织成一个虚拟路由器，这组交换机被称为一个备份组。

虚拟的交换机拥有自己的IP地址10.100.10.1（这个IP地址可以和备份组内的某个交换机的接口地址相同），备份组内的交换机也有自己的IP地址（如Master的IP地址为10.100.10.2，Backup的IP地址为10.100.10.3）。

局域网内的主机仅仅知道这个虚拟路由器的IP地址10.100.10.1（通常被称为备份组的虚拟IP地址），而不知道具体的Master 交换机的IP地址10.100.10.2以及Backup交换机的IP地址10.100.10.3。

局域网内的主机将自己的缺省路由下一跳设置为该虚拟路由器的IP地址10.100.10.1。

于是，网络内的主机就通过这个虚拟的交换机与其它网络进行通信。

当备份组内的Master交换机不能正常工作时，备份组内的其它Backup交换机将接替不能正常工作的Master交换机成为新的Master交换机，继续向网络内的主机提供路由服务，从而实现网络内的主机不间断地与外部网络进行通信。

2 适用版本软件版本：S9500-CMW310-R1628版本及以后升级版本（R2126及以上版本不支持）硬件版本：S9500交换机全系列硬件版本3 注意事项同一VRRP备份组多个备份的路由器之间，VRRP组握手时间必须一致，否则VRRP组状态会异常；同一VRRP备份组之间VRRP的工作方式必须相同，都为抢占模式，或者都为非抢占模式；必须在配置VRRP组之前启用vrrp ping-enable功能，否则无法ping通VRRP虚地址；VRRP监控端口只能监控VLAN接口地址，无法监控某个具体的端口；VRRP组的hello时间一般不建议修改；如果VRRP组数较多，可以考虑把各组的hello 时间分别设置成2、3、5、7等互质数，减少VRRP hello报文对CPU的冲击。

RSTP及MSTP配置教程•引言•RSTP配置基础•MSTP配置基础•RSTP与MSTP比较目录•RSTP与MSTP配置实例•配置优化与故障排除•总结与展望01引言目的和背景满足网络需求随着企业网络的日益复杂，对网络的可靠性和性能要求也越来越高。

RSTP（快速生成树协议）和MSTP（多生成树协议）作为网络协议，能够提高网络的稳定性和性能，满足企业不断增长的网络需求。

提高网络可靠性RSTP和MSTP通过消除网络中的环路，避免了广播风暴和资源浪费，从而提高了网络的可靠性。

优化网络性能通过合理配置RSTP和MSTP，可以优化网络性能，减少网络拥塞和延迟，提高数据传输效率。

基本概念介绍配置步骤详解配置实例分析故障排除与优化建议教程范围本教程将首先介绍RSTP和MSTP 的基本概念、工作原理和优势。

通过具体的配置实例，分析RSTP和MSTP在实际网络环境中的应用和效果。

详细阐述如何在网络设备（如交换机、路由器等）上配置RSTP 和MSTP，包括具体的配置命令和步骤。

提供RSTP和MSTP配置过程中可能出现的故障排除方法，以及针对网络性能优化的建议。

02 RSTP配置基础RSTP（Rapid Spanning Tree Protocol）即快速生成树协议，是一种网络协议，该协议可应用于在网络中建立树形拓扑，消除二层环路，并且在网络结构发生变化时，能迅速的恢复网络的连通性。

RSTP相比STP（Spanning Tree Protocol），在网络结构发生变化时，能更快的收敛网络，恢复网络的连通性，提高了网络的稳定性和可用性。

RSTP概述VS配置前准备确定网络拓扑结构在进行RSTP配置之前，需要明确网络的拓扑结构，包括网络中的设备、链路以及设备的连接关系等。

选择根桥和备份根桥在配置RSTP时，需要选择网络中的一台设备作为根桥，其他设备作为非根桥。

同时，为了提高网络的可靠性，还需要选择一台设备作为备份根桥。

确定端口角色根据网络拓扑和设备连接关系，确定每个设备上端口的角色，包括根端口、指定端口、替代端口和备份端口等。

实验报告班级组号两人一组，找班干部要组号联络人组长同组人组成员课程名称计算机网络实验日期10月21日实验名称实验四 MSTP配置成绩实验目的：1. 通过MSTP的配置了解多实例MSTP的特点：可以通过vlan和instance 之间的绑定，让接入交换机的两条上行链路在正常的情况下同时承载业务，实现负载分担。

、2. 当主用上行链路故障时，stp会进行收敛，把备用链路从阻塞端口变为root端口来转发数据，从而恢复业务。

3. 当规划的主用链路恢复后，会根据cost值重新选路，恢复规划的主用链路进行业务数据转发。

实验条件：计算机、eNSP实验内容：实验拓扑图：配置SwitchA、SwitchB、SwitchC到域名为RG1的域内，创建实例MSTI1和实例MSTI2 以SWA为例（SWB，SWC同SWA）在MST域中将vlan与instance绑定，配置VLAN10映射到实例1，VLAN20映射到实例2，实现流量的负载分担。

在域RG1内，配置MSTI1与MSTI2的根桥与备份根桥以SWA为例（SWB反过来配置）配置SwitchA的端口路径开销计算方法为华为计算方法。

以SWA为例（SWB同SWA）SWC将端口GE0/0/1在实例MSTI2中的路径开销值配置为20000，将端口GE0/0/4在实例MSTI1中的路径开销值配置为20000。

设备全局使能MSTP，将与Router相连的端口设置为边缘端口，配置保护功能，如在各实例的根桥设备的指定端口配置根保护功能。

以SWA为例（SWB同SWA）在SwitchA端口GE1/0/1上启动根保护，配置SwitchA端口GE1/0/3为边缘端口。

SWC的配置：将与Host相连的端口设置为边缘端口测试：SWA，SWC为例。

实验名称:MSTP实验实验目的1，掌握MST域，MSTI2，掌握四种生成树：SST ，IST ，CST，CIST3，掌握什么是域根，总根，主桥实验拓扑实验步骤1，MST域本文的基本配置：本文中的所有交换机全部配置vlan 2 to 20。

所有接口全部为trunk，并允许vlan 2 to 20在运行MSTP协议的网络中，一个VLAN报文将沿着如下路径进行转发：在MST域内，沿着其对应的MSTI转发。

在MST域间，沿着CST转发。

MST域：Multiple Spanning Tree Region多生成树域MSTP 网络：由一个以上MST域组成MST域：由一个以上MSTI组成。

多生成树实例 MSTI：是指MST域内的每一棵生成树，一个MST域内可有多个MSTIMST域的特点：《1》启用MSTP协议《2》有相同的域名《3》有相同的vlan映射到生成树实例《4》有相同修订级别MST域的属性：就是vlan映射表。

它描述了vlan和MSTI的映射关系本文中如图所示整个MSTP网络分为四个MST域。

具体MST域的交换机如下：MST 1：SW1---SW4MST 2：SW5—SW8MST 3：SW9—SW12MST 4：SW13—SW16因为每个MST域的配置相同，所以每个MST域仅一台交换机配置为例。

--------------------------MST 1的配置以SW1为例---------------------------- [SW1] stp region-configuration /*进入MST域*/[SW1-mst-region]region-name MST1 /*配置MST域名*/[SW1-mst-region]revision-level 1 /*配置版本修订级别*/[SW1-mst-region]instance 1 vlan 1 to 10 /*配置MSTI与VLAN的映射关系*/ [SW1-mst-region]instance 2 vlan 11 to 20[SW1-mst-region]active region-configuration /*激活配置*/--------------------------MST 2的配置以SW5为例----------------------------[SW5] stp region-configuration[SW5-mst-region]region-name MST2[SW5-mst-region]revision-level 2[SW5-mst-region]instance 1 vlan 1 to 10[SW5-mst-region]instance 2 vlan 11 to 20[SW5-mst-region]active region-configuration--------------------------MST3的配置以SW9为例----------------------------[SW9] stp region-configuration[SW9-mst-region]region-name MST3[SW9-mst-region]revision-level 3[SW9-mst-region]instance 1 vlan 1 to 10[SW9-mst-region]instance 2 vlan 11 to 20[SW9-mst-region]active region-configuration--------------------------MST 4的配置以SW13为例---------------------------- [SW13] stp region-configuration[SW13-mst-region]region-name MST4[SW13-mst-region]revision-level 4[SW13-mst-region]instance 1 vlan 1 to 10[SW13-mst-region]instance 2 vlan 11 to 20[SW13-mst-region]active region-configuration2，单生成树SSTSST：Single Spanning Tree 是指运行STP或RSTP的交换机。

⽹络拓扑实例02：MSTP功能组⽹图形MSTP简介以太⽹交换⽹络中为了进⾏链路备份，提⾼⽹络可靠性，通常会使⽤冗余链路。

但是使⽤冗余链路会在交换⽹络上产⽣环路，引发⼴播风暴以及MAC地址表不稳定等故障现象，从⽽导致⽤户通信质量较差，甚⾄通信中断。

为解决交换⽹络中的环路问题，提出了⽣成树协议STP（Spanning Tree Protocol）。

STP（Spanning Tree Protocol）是⽤来解决⽹络中环路问题的协议。

运⾏该协议的设备通过彼此交互信息⽽发现⽹络中的环路，并对某些端⼝进⾏阻塞以消除环路。

与众多协议的发展过程⼀样，⽣成树协议也是随着⽹络的发展⽽不断更新的，从最初的IEEE 802.1D中定义的STP到IEEE 802.1W中定义的快速⽣成树协议RSTP（Rapid Spanning Tree Protocol），再到最新的IEEE 802.1S中定义的多⽣成树协议MSTP（Multiple Spanning Tree Protocol）。

⽣成树协议中，MSTP兼容RSTP、STP，RSTP兼容STP。

三种⽣成树协议的⽐较如表1所⽰。

组⽹需求在⼀个复杂的⽹络中，由于冗余备份的需要，⽹络规划者⼀般都倾向于在设备之间部署多条物理链路，其中⼀条作为主⽤链路，其他作为备份链路。

这样就难免会形成环路，若⽹络中存在环路，可能会引起⼴播风暴和MAC表项被破坏。

为此，可以在⽹络中部署MSTP协议预防环路。

MSTP可阻塞⼆层⽹络中的冗余链路，将⽹络修剪成树状，达到消除环路的⽬的。

如图1所⽰，SwitchA、SwitchB、SwitchC和SwitchD都运⾏MSTP。

为实现VLAN2～VLAN10和VLAN11～VLAN20的流量负载分担，MSTP引⼊了多实例。

MSTP可设置VLAN映射表，把VLAN和⽣成树实例相关联。

配置思路在处于环形⽹络中的交换设备上配置MSTP基本功能。

配置保护功能，实现对设备或链路的保护。

MSTP多实例的配置MSTP多实例的配置这次实验主要是为了加强对stp⽣成树协议中，RP（根端⼝），DP（指定端⼝），AP（阻塞端⼝）的判断⽅法；虽然很多时候不需要我们⼈⼯判断，因为当我们吧所有的配置好之后，然后开启⽣成树协议，电脑会⾃动进⾏判断：⽽我们现在需要对其原理进⾏详细的了解：⼀、我们先对各种端⼝进⾏简介根端⼝（RP）：⾮根交换机去往根桥路径最优的端⼝，根端⼝不可能存在在跟桥上；⾮根桥上只能存在⼀个根端⼝；根端⼝选举：按照下⾯的条件进⾏⽐较：设置的优先级（默认优先级都是32768）越⼩越好——>根路径开销RPC:——>路径上所有出端⼝开销的总和；越⼩越好;——>对端BID对端PID（选择⼩的） ;——>本端PID;根端⼝都是接收最优BPDU指定端⼝（DP）：交换机向所连⽹段转发BPDU的端⼝每个⽹络有且只有⼀个指定端⼝；但每个交换机上可以有⼏个指定端⼝；指定端⼝选举：设置的优先级——>根路径开销RPC——> 本端的BID ——>本端的PID;指定端⼝是发送最优BPDU；预备端⼝（AP）：预备端⼝将被阻塞,虽然不能转发⽤户数据帧，但是可以接收并处理STP协议帧；根桥选举：桥ID=桥优先级+MAC地址（BID）越⼩越优PID=端⼝优先级+端⼝号端⼝开销BPDU:⽹桥协议数据单元：BPDU类型：a.配置BPDU包含了桥ID 路径开销端⼝ID等参数b.TCN BPDU 是指下游交换机感知到拓扑发⽣变化时向上游发送的拓扑的变化通知配置BPDU信息:a.根桥ID:由根桥的优先级和MAC地址组成b.根路径开销：到根桥的最短路径开销c.指定桥ID：指定桥的优先级和MAC地址组成d.指定端⼝ID：由指定端⼝的优先级和端⼝号组成STP定时器：message age:配置BPDU在⽹络中传播的⽣存期max age：配置BPDU在设备中能够保存的最⼤⽣存期（20s)hello time：配置BPDU发送的周期forward delay 端⼝状态迁移的延时实验过程：其实这⼀章并没有那么多问题来探究；所以我也没有发现有什么坑可以去跳。
