渝利铁路站后2标段通信工程
编号：TX-09
无线铁塔及天馈线安装
作业指导书
单位：
编制：
复核：
审批：
2013年3月10日发布 2013年3月11日实施
1、适用范围
适用于渝利铁路第2标段无线铁塔及天馈线安装作业。
2.作业准备
2.1内业技术准备
组织技术人员认真进行图纸审核，熟悉施工规范和验收标准，认真学习实施性施工组织设计；辨识危险源及危险因素，制定安全保证措施，提出应急预案；对全体施工人员进行技术交底和安全培训，考试合格后持证上岗。天馈线系统施工过程中应有完善的登高作业安全措施，作业人员持证上岗。
2.2 外业技术准备
调查杆塔位置上既有缆线及设施，编制防护措施；与相关单位签订安全配合协议；收集作业中所涉及的各种外部技术数据；进行现场调查，建立临时设施，满足施工人员进场生活、办公需要。
征地完成，各类补偿到位，场地平整，地质勘察资料完备，车站机房、区间机房验收交付，塔材预制完毕，满足施工队伍进场施工需要。
复核铁塔位置与通信图纸设计位置是否一致；根据图纸场坪标高复核实际场地标高是否一致。
3 技术要求
3.1 杆（塔）基础的技术要求
1、基础具有整体性，施工前进行地质核对，避开地下设施，并形成记录。
2、坑底开挖位置、铁塔基础深度、塔基基底情况及回填、标高及塔靴安装位置均符合设计要求，基础应设置在坚实的地基上，不得设置于浮土、垃圾土、流质土和长受雨水冲刷的地方。
3、基础混凝土所用原材料的规格和强度等级均符合设计要求和相关技术标准的规定，并对混凝土基础配料比做混凝土试块送检。
4、钢筋绑扎的方式、间距与钢筋笼和预埋螺栓的安放位置符合设计要求和相关技术标准的规定。
5、铁塔基础顶面平整，塔靴与基础面紧密贴合，允许水平误差为3mm。
6、地脚螺栓露出基础顶面长度符合设计要求和相关技术标准的规定。螺栓垂直、不变形，多边形铁塔的各对应基础螺栓中心间距允许偏差不应大于3mm，基础养护期间做好保护。
7、各塔靴之间中心间距允许偏差不大于3mm，各塔靴的高度允许偏差不大于3mm。
8、塔靴调整好以后在塔靴钢板下面填充水泥砂浆或用钢结构做永久性支撑，塔靴紧固螺栓做抹黄油防腐处理。
9、浇灌基础前应打好避雷针地线，防雷接地电阻应小于10欧姆。
3.2 杆（塔）体的技术要求
1、设备材料到达现场后应进行检查，其型号、规格、数量及质量应符合设计要求及相关技术标准的规定。
2、天线的杆（塔）的高度应符合设计要求，垂直度应符合设计要求和国家相关行业标准。用经纬仪在两个相互垂直的方向上检验天线杆（塔）的垂直度，一般不应大于1.5‰。
3、铁塔安装应符合下列要求：
1) 铁塔塔靴与基础预埋螺栓的连接应用双螺母，塔身安装螺栓穿入方向应一致，螺母应拧紧，螺栓外露丝扣不应少于2扣。铁塔全部连接螺栓均应做防松处理。用力矩扳手检查螺栓紧固度，紧固度应符合设计要求及相关技术标准的规定。
2) 塔身各横截面应成相似多边形，同一横截面上对角线或边的长度偏差不应大于5mm。
3) 所有焊接部位应牢固，无虚焊、漏焊等缺陷。其中螺栓紧固度的检查在塔身上、中、下三部分各抽验10个螺栓。
4、天线加挂支柱高度及方位、平台位置及尺寸、爬梯的设置方式及紧固度应符合设计要求。
5、天线加挂支柱伸出平台时，支柱材料强度应满足支柱的承重和抗风要求。
6、天线杆（塔）防雷应符合下列要求：
1) 天线杆（塔）防雷装置、接地引下线的安装位置及方式应符合设计要求。
2) 铁塔塔体的接地电阻应符合设计要求和相关技术标准的规定，塔体金属构件间应保证电气连通。
3) 避雷针安装位置及高度应符合设计要求，避雷针安装牢固、端正。用万用表检查电气连通性，用接地电阻测试仪测试接地电阻。
4) 所有铁塔构件、焊接部位和支架表面应采取热浸镀锌防腐措施。镀层均匀，无
滴溜、漏镀。
7、屋顶天线杆安装应符合下列要求：
1) 天线杆材料强度应满足承重和抗风要求。
2) 天线杆如不在建筑物防雷系统保护范围内，应安装避雷针，应将天线杆底座与建筑物避雷网用避雷引下线连通，确保天线在避雷针保护范围区域LPZ0范围内
3) 屋顶天线底座及其与屋顶面连接的膨胀螺栓均应用混凝土覆盖保护。
8、混凝土天线杆杆体不应有横向裂纹。
9、天线杆的埋深应符合表通—031的规定：
天线杆埋深标准通—030
10、铁塔构件的热浸镀锌或热浸镀锌层应均匀光滑，无漏锌，不得出现返锈现象。
11、杆塔还应满足下列主要技术要求：
1) 根据需要在塔身适当高度设两层平台，并预留移动通信天线安装件。
2) 设置爬梯、走线架及全方位平台，要求安全可靠，便于工作。
3) 安装避雷针，镀锌扁钢引下，并作防盗处理。
4) 抗当地30年一遇最大风速，抗地震烈度按当地地震烈度高1级考虑。
5) 荷载满足工程安装天馈线的要求，并留有余量。
12、天线杆（塔）结构性能（荷载时）应满足下列要求：
1) 垂度：应符合相关标准。
2) 轴向扭转摆动：小于1°。
3) 挠度：小于1°。
4) 构件允许偏差：当构件长度不大于5m时，其长度偏差不大于±2mm；当构件长度大于5m时，其长度偏差不大于±3mm，构件整体弯曲不大于长度的1/1000，局
部弯曲不大于被测长度的1/750。法兰盘平面偏离设计平面的正切值不大于1/1000。

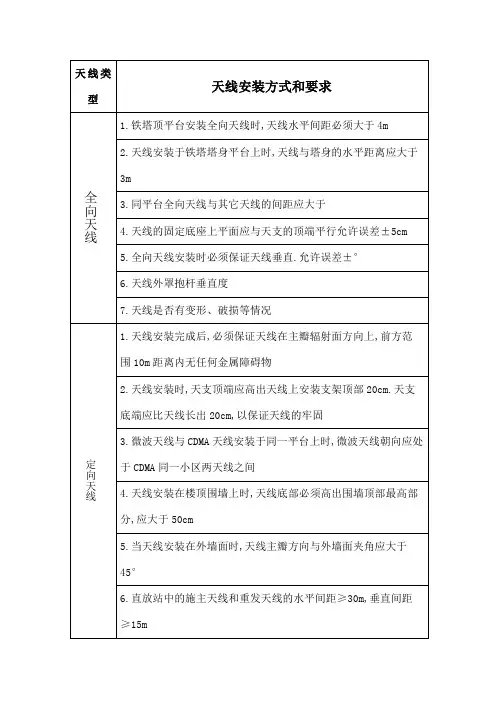

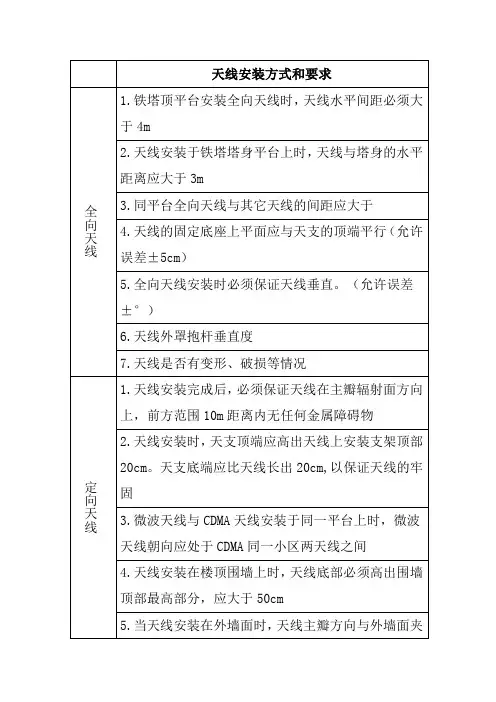

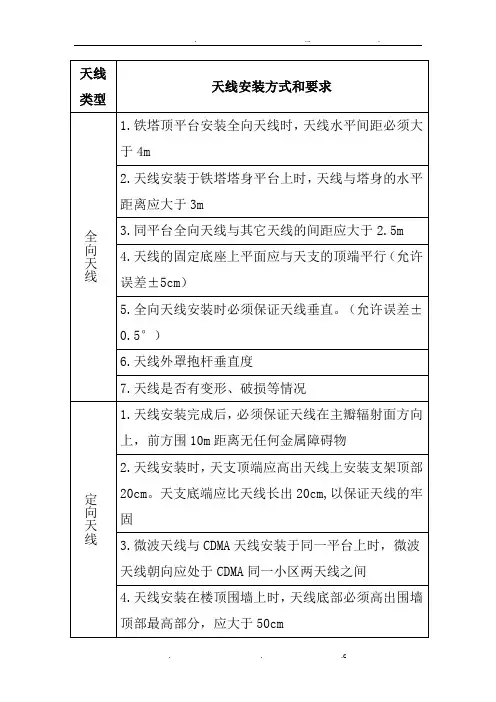

3.3 天线的技术要求
1、天线设备材料到达现场后进行检查，其型号、规格、数量及质量应符合设计要求及相关技术标准的规定。
2、天线的安装应符合下列要求：
1) 天线的安装高度、方向和安装方式应符合设计要求。
2) 天线馈电点应朝下，护套顶端应与支架主杆顶部齐平或略高出支架主杆顶部。
3) 跳线与天线接头时应制作滴水弯并进行防水密封处理。
3、天线避雷地线接地体与连接线（如扁钢）等焊接处应做防腐处理。
4、天线安装的所有紧固件应有平垫圈和弹簧垫圈。
3.4馈线的技术要求
1、馈线到达现场后进行检查，其型号、规格、数量及质量应符合设计要求及相关技术标准的规定。
2、馈线单盘电气特性应符合表通—032的规定
射频电缆单盘电气性能标准通—031
3、馈线安装应符合下列要求：
1) 馈线的路由走向应符合设计要求。
2) 天线、馈线连接处及馈线与室外防雷器的连接处应做防水处理。
3) 馈线沿走线架、铁塔走线梯架布放时应无交叉。
4) 馈线敷设时应做到路由合理，并保证馈线的最小弯曲半径。常用射频电缆的弯
