变频器几个重要参数的设定

变频器怎么设置参数_变频器的参数设定步骤

变频器参数变频器的参数设定在调试过程中是十分重要的。许多初次使用变频器的用户，因为不十分了解这些参数的意义，再加上列出的设定参数又比较多，对如何设定变频器的诸多参数有些不知所措。对于这些用户，需要掌握变频器参数设定的基本知识：哪些参数需要在试运转前设定；哪些参数需要在运转中调整以及调整的适宜范围；如何防止在调试过程中因参数设置不当造成变频器的损坏等等。

变频器参数的分类

1、不必调整可保持出厂设置的参数

2、在试运转前需预设定的参数

3、在试运转中需要调整的参数

常用的变频器的参数有

1、控制方式：

2、最低运行频率：

3、最高运行频率：

4、载波频率：

5、电机参数：

6、跳频：

7、加减速时间

8、转矩提升

9、电子热过载保护

10、频率限制

11、偏置频率

12、频率设定信号增益

13、转矩限制

这里先抛开具体品牌和型号从一般普遍意义上讲变频器的参数设定，因为涉及的参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，先对相关的参数进行分类来说明设置方法，这里不妨大体上分为若干类参数分别探讨。

变频器参数设置：变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。

一、加减速时间

加速时间就是输出频率从0 上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；

减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。

加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

二、转矩提升

又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

变频器常用参数设置方法

变频器是一种电力调节设备，主要用于控制交流电机的转速和扭矩。为了使变频器能够正常工作，需要对其进行一些参数设置。以下是变频器常用参数设置方法：

1. 频率设定：根据实际需求设置变频器输出的频率值。一般情况下，频率设定值与需求的转速成正比。

2. 过载保护设定：根据实际负载情况设置变频器的过载保护值。过载保护值过小，可能导致变频器过载，影响设备正常运转；过大则容易误判。

3. 加速时间和减速时间设定：根据需要加速和减速的时间来设定变频器相应的参数。加速时间过短，会导致设备运转不稳定；减速时间过短，则可能导致设备因惯性而损坏。

4. PID参数设定：PID参数是用于控制变频器输出电压的参数。根据实际控制需求来设定PID参数，以保证设备能够稳定运转。

5. 过电流保护设定：根据实际需求设定变频器过电流保护值。过电流保护值过小，可能导致设备损坏；过大则容易误判。

6. 过压保护设定：根据实际需求设定变频器过压保护值。过压保护值过小，可能导致设备损坏；过大则容易误判。

7. 过热保护设定：根据实际需求设定变频器过热保护值。过热保护值过小，可能导致设备损坏；过大则容易误判。

8. 转矩控制设定：根据实际需求设置变频器输出的转矩。转矩控制值过小，可能导致设备负载不足；过大则容易损坏设备。

以上是变频器常用参数设置方法，需要根据实际需求进行相应的调整。在操作过程中，需要注意安全问题，以免造成不必要的损失。

变频器参数设置方法

变频器参数设置方法通常有以下几个步骤：

1. 确定需要控制的电机参数：包括电机功率、额定电流、额定电压等。

2. 设置电机控制模式：可以选择速度控制模式、扭矩控制模式等，根据具体需求进行选择。

3. 设置电机额定频率：根据电机的额定电压和额定频率，设置变频器的输出频率。通常，额定频率为电机的额定转速除以60。

4. 设置变频器的输出电压：根据电机的额定电压，设置变频器输出电压。

5. 设置变频器的过载保护参数：根据电机的额定电流，设置变频器的过载保护参数，以保护电机不受过载损坏。

6. 调整变频器的PID参数：根据实际情况，调整变频器的PID参数以达到更好的控制效果。

7. 进行试运行和调试：在设置完成后，先进行试运行，观察电机的运行情况是否正常，如有异常可对参数进行调整。

需要注意的是，变频器的参数设置方法可能因品牌和型号而有所差异，因此，在进行参数设置之前，最好查阅相关的产品说明书或咨询厂家的技术支持。

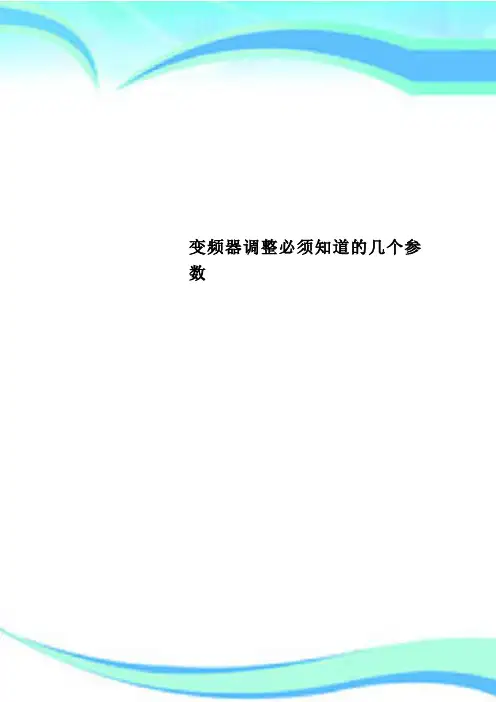

变频器调整必须知道的几个参数变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。

一、加减速时间

加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

二、转矩提升

又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

三、电子热过载保护本功能为保护电动机过热

而设置，它是变频器内CPU根据运转电流值和

变频器参数

变频器的参数设定在调试过程中是十分重要的。许多初次使用变频器的用户，因为不十分了解这些参数的意义，再加上列出的设定参数又比较多，对如何设定变频器的诸多参数有些不知所措。对于这些用户，需要掌握变频器参数设定的基本知识：哪些参数需要在试运转前设定；哪些参数需要在运转中调整以及调整的适宜范围；如何防止在调试过程中因参数设置不当造成变频器的损坏等等。

变频器参数的分类

1、不必调整可保持出厂设置的参数

2、在试运转前需预设定的参数

3、在试运转中需要调整的参数

常用的变频器的参数有

1、控制方式：

2、最低运行频率：

3、最高运行频率：

4、载波频率：

5、电机参数：

6、跳频：

7、加减速时间

8、转矩提升

9、电子热过载保护

10、频率限制

11、偏置频率

12、频率设定信号增益

13、转矩限制

变频器怎么设置参数_变频器的参数设定步骤

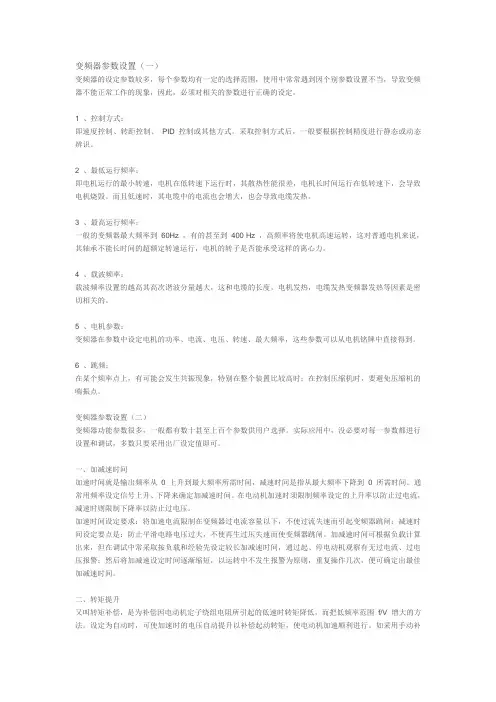

变频器参数设置（一）

变频器的设定参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，必须对相关的参数进行正确的设定。

1 、控制方式：即速度控制、转距控制、PID 控制或其他方式。采取控制方式后，一般要根据控制精度进行静态或动态辨识。

2 、最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。而且低速时，其电缆中的电流也会增大，也会导致电缆发热。

3 、最高运行频率：一般的变频器最大频率到60Hz ，有的甚至到400 Hz ，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。

变频器基本参数调试方法

变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。

因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。

一、加减速时间

加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

二、转矩提升

又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

幼儿中班7月份工作总结_幼儿园大班7月份月总结全文共四篇示例，供读者参考

第一篇示例：

幼儿中班7月份工作总结

一、教育教学工作总结

7月份是幼儿园中班的教育教学工作的关键时期，我们充分认识到了对幼儿认知发展和社会情感发展的重要性，因此在本月的教育教学工作中，我们加强了对幼儿的个性化教育。在教学内容上，我们注重了提高幼儿的综合素质，注重幼儿的动手能力和语言表达能力的培养。在教学过程中，我们也注重了营造良好的教学氛围，给予幼儿充分的关爱和尊重，并引导幼儿自主、探究和合作学习。这些方法的使用，不仅加强了教育教学工作的有效性，也增加了幼儿的学习兴趣，促进了幼儿的全面发展。

二、班级管理工作总结

在7月份的班级管理工作中，我们注重了班级秩序的维护和班级文化的营造。通过组织幼儿参与集体活动和游戏，提升了班级的凝聚力和团队合作意识。在日常管理中，我们也加强了对幼儿的行为引导和情感疏导工作，培养了幼儿的自理能力和自我管理能力，增强了班级的秩序和纪律。我们还在家园共育上做了大量工作，与家长及时沟通，共同关注孩子的成长和发展，形成了幼儿园和家长的紧密合作关系。

三、安全保障工作总结

在幼儿园安全保障工作中，我们高度重视了上午和下午的接送工作及幼儿的安全状况。在接送时，我们细心照顾每一位幼儿，确保幼儿的安全，做好了交接工作，杜绝了因疏忽而引发的各种安全事故。在幼儿的活动中，我们也加强了对幼儿的安全管理，提高了幼儿的安全意识，加大了对危险因素和隐患的监测和预防，有效地保障了幼儿的生命安全。

7月份是我们的幼儿中班在教育教学、班级管理和安全保障工作中取得了显著成绩的一个月。通过本月的工作总结，我们深刻认识到了工作中存在的不足和问题，并根据实际情况积极采取了改进措施。我们相信，在所有共同努力下，我们的中班教育教学工作将会有更大的进步，幼儿的全面发展也将会有一个更好的保障。感谢所有老师和家长们的支持和配合，让我们共同努力，共同成长！

各种变频器参数设置

变频器参数设置：

1.转速参数：

（1）设定转速：设定转速是设置变频器的最重要参数，一般通过手

动方式完成，确定电机的转速范围，并设定变频器的速度控制范围，以确

定电机的转速范围，如果设定转速超出了电机的运行范围，变频器将不能

正常工作，用户可以通过变频器面板上的数字键盘来设定转速。

（2）调节转速：调节转速是变频器的可调参数，它可以控制数字键

盘设置的转速，用户可以通过调节转速，来调整变频器的运行范围，如果

转速调节不当，可能会导致电机不能正常工作，也可能会导致变频器损坏。

2.制动参数：

（1）设定制动时间：制动时间是设置变频器的重要参数，它可以控

制电机的制动时间，一般来说，设定的制动时间越长，制动效果越好，也

可以确定电机的运转状态，如果设定的制动时间过短，可能会导致电机不

能完全停止，用户可以通过变频器的数字键盘设置制动时间。

（2）调节制动力矩：制动力矩是变频器的可调参数，可以控制电机

制动力矩的大小，如果制动力矩过大，可能会导致电机出现异常；如果制

动力矩过小，可能会导致电机无法完全停止。

变频器必须设置的参数

变频器在工业生产中应用及其重要，其除了调速，软启动作用外，最重要的是可以节能。变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。

因各类型变频器功能有差异，而相同功能参数的名称也不一致，但基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。下面的参数基本会用到：

一、加减速时间

1、加速时间：加速时间是从其启动频率到运行频率的时间。

2、减速时间：可以设定电机从运行频率到停止所需时间。

加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须**频率设定的上升率以防止过电流，减速时则**下降率以防止过电压。

加速时间设定要求：将加速电流**在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

二、电机参数设定

可根据使用电机铭牌的额定电压与额定电流在变频器中设定参数，与其对应。

1、运转方向：主要用来设定是否禁止反转。

2、停机方式：用来设定是否刹车停止还是自由停止。

几个重要参数的设定:

1 V/f类型的选择V/f类型的选择包括最高频率、基本频率和转矩类型等。最高频率是变频器-电动机系统可以运行的最高频率。由于变频器自身的最高频率可能较高，当电动机容许的最高频率低于变频器的最高频率时，应按电动机及其负载的要求进行设定。基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线，应按电动机的额定电定电压设定。转矩类型指的是负载是恒转矩负载还是变转矩负载。用户根据变频器使用说明书中的V/f类型图和负载的特点，选择其中的一种类型。我们根据电机的实际情况和实际要求，最高频率设定为，基本频率设定为工频50Hz。负载类型：50Hz以下为恒转矩负载，50~为恒功率负载。

2 如何调整启动转矩调整启动转矩是为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产启动的要求。在异步电机变频调速系统中,转矩的控制较复杂.在低频段,由于电阻、漏电抗的影响不容忽略，若仍保持V/f为常数，则磁通将减小，进而减小了电机的输出转矩。为此，在低频段要对电压进行适当补偿以提升转矩。可是，漏阻抗的影响不仅与频率有关，还和电机电流的大小有关，准确补偿是很困难的。近年来国外开发了一些能自行补偿的变频器，但所需计算量大，硬件、软件都较复杂，因此一般变频器均由用户进行人工设定补偿。针对我们所使用的变频器，转矩提升量设定为1%~5%之间比较合适。

3 如何设定加、减速时间电机的运行方程式：式中：Tt为电磁转矩；T1为负载转矩电机加速度dw/dt取决于加速转矩（Tt,T1），而变频器在启、制动过程中的频率变化率则由用户设定。若电机转动惯量J、电机负载变化按预先设定的频率变化率升速或减速时，有可能出现加速转矩不够，从而造成电机失速，即电机转速与变频器输出频率不协调，从而造成过电流或过电压。因此，需要根据电机转动惯量和负载合理设定加、减速时间，使变频器的频率变化率能与电机转速变化率相协调。检查此项设定是否合理的方法是按经验选定加、减速时间设定。若在启动过程中出现过流，则可适当延长加速时间；若在制动过程中出现过流，则适当延长减速时间；另一方面，加、减速时间不宜设定太长，时间太长将影响生产效率，特别是频繁启、制动时。我们将加速时间设定为15s,减速时间设定为5s。

变频器常用参数的调整介绍一频率设定信号增益此功能仅在用外部模拟信号设定频率时才有效。它是用来弥补外部设定信号电压与变频器内电压（+10v）的不一致问题；同时方便模拟设定信号电压的选择，设定时，当模拟输入信号为最大时（如10v、5v或20mA），求出可输出f/V图形的频率百分数并以此为参数进行设定即可；如外部设定信号为0～5v时，若变频器输出频率为0～50Hz，则将增益信号设定为200%即可。二频率限制即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。在应用中按实际情况设定即可。此功能还可作限速使用，如有的皮带输送机，由于输送物料不太多，为减少机械和皮带的磨损，可采用变频器驱动，并将变频器上限频率设定为某一频率值，这样就可使皮带输送机运行在一个固定、较低的工作速度上。三加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。四电子热过载保护

变频器功能参数设置

1.速度曲线设定

速度曲线设定也称为运行曲线设定，它是变频器在调速过程中，设置速度和加减速时间所构成的曲线。

a.通用的速度曲线：

（1）直线曲线：变频器在调速过程中，当输出频率在起动频率和运行频率之间时，按一定的直线变化趋势调整频率，速度一直保持稳定；

b.根据应用程序设定的速度曲线：

（1）S型曲线：调速时，输出频率从起始频率开始缓慢上升，到运行频率时变化趋势由上升转为下降，输出频率从运行频率慢慢下降，最后恢复到起动频率；

（2）正弦曲线：正弦曲线也叫波浪形，调速时，输出频率从起始频率开始缓慢上升，到运行频率时变化趋势由上升转为下降，输出频率从运行频率慢慢下降，最后恢复到起动频率。

2.电机转速调节范围设定

变频器最大输出频率设定不低于电机额定转速的两倍或更高，最大转速设定主要取决于电机的特性，此外，变频器的根据运行的稳定性要求，应合理设置最小输出频率，常设定不低于电机额定转速的三分之二，以保证变频器的稳定性。

3.启动和停止时间设定

变频器怎么设置参数变频器的基本参数设定

变频器在工业生产中应用及其重要，其除了调速，软启动作用外，最重要的是可以节能。变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。因各类型变频器功能有差异，而相同功能参数的名称也不一致，但基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。下面的参数基本会用到：

一、加减速时间

1、加速时间：加速时间是从其启动频率到运行频率的时间。

2、减速时间：可以设定电机从运行频率到停止所需时间。

加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须**频率设定的上升率以防止过电流，减速时则**下降率以防止过电压。

加速时间设定要求：将加速电流**在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便

可确定出最佳加减速时间。

二、电机参数设定

可根据使用电机铭牌的额定电压与额定电流在变频器中设定参数，与其对应。

1、运转方向：主要用来设定是否禁止反转。

变频器常用10个参数设置

1. 额定电压（Rated Voltage）：这是变频器的标称电压，在安装和

操作变频器时需要设置正确的额定电压，以保证变频器的正常工作。

2. 频率（Frequency）：变频器通过调节输出频率来控制电机的转速。可设置频率范围一般在0 Hz到定频电源频率的上限之间。

3. 额定频率（Rated Frequency）：这是变频器的标称频率，通常为50 Hz或60 Hz，需要根据实际情况进行设置。

4. 转矩控制（Torque Control）：变频器可以通过设置转矩控制参

数来实现对电机的转矩控制。这对于一些特殊的应用非常重要，如起动过程、高转矩应用等。

5. 加速时间（Acceleration Time）：加速时间是指从起动到达设定

转速所需的时间，对于电机的保护和工作效率都有一定的影响，需要根据

实际情况进行设置。

6. 减速时间（Deceleration Time）：类似于加速时间，减速时间是

指从设定转速到停止所需的时间，通常需要比加速时间稍长，以确保电机

的平稳停止。

7. 过载保护（Overload Protection）：设置过载保护参数可以保护

电机在超负荷运行时不被损坏，通常需要设置的参数包括过载电流、过载

时间等。

8. PID控制（PID Control）：PID控制是一种闭环控制的方法，可

以通过设置PID参数来实现对电机的精确控制，包括速度控制、压力控制等。

9. 超调率（Overshoot）：超调率是指在设定转速达到之后，电机的实际转速相对于设定转速的超出值，通过设置适当的超调率参数可以使电机的响应更加平滑。
