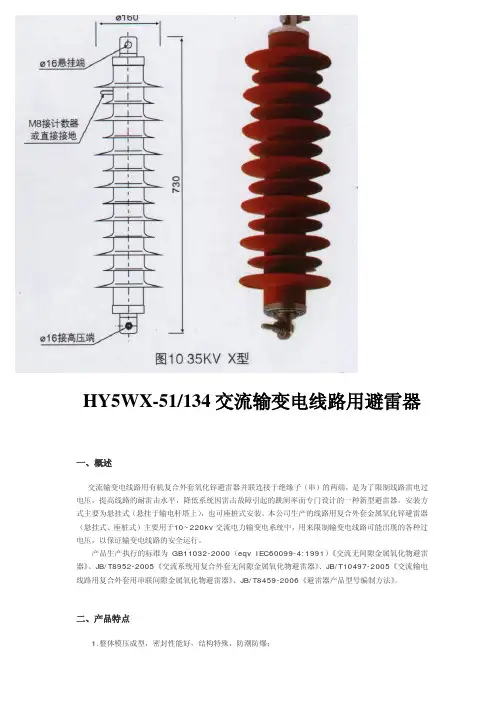

HY5WX-51避雷器使用说明书

一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。

产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件1.适用户内、户外2.环境温度（-40℃～+48℃）3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率（48-62）Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。

在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。

该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。

本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。

四、型号说明1.1、型号含义HY□W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容，X线路型）││└───────无间隙│└─────────标称放电电流（kA）└──────────复合绝缘金属氧化物避雷器Y □W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容）││└───────无间隙│└─────────标称放电电流（kA）└──────────金属氧化物避雷器。

避雷器说明书中文名：避雷器外文名：Surgearrester材质：氧化锌作用：释放过电压能量1）用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器。

本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙，而不论其是否作为整体的一个部件。

注1：避雷器通常连接在电网导线与地线之间，然而有时也连接在电器绕组旁或导线之间。

注2：避雷器有时也称为过电压保护器，过电压限制器（surgedivider）。

2）避雷器是通信线缆防止雷电损坏时经常采用的另一种重要的设备。

一、避雷器定义避雷器：用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流幅值的一种电器。

避雷器有时也称为过电压保护器，过电压限制器。

中文名：避雷器外文名：Arrester别称：无应用学科：信息通信特点：高瞬态、过电压、电器、雷电防护二、避雷器适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。

适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。

三、避雷器特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。

避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。

在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压四、避雷器分类避雷器分为很多种，有金属氧化物避雷器，线路型金属氧化物避雷器，无间隙线路型金属氧化物避雷器，全绝缘复合外套金属氧化物避雷器，可卸式避雷器。

避雷器的主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。

每种类型避雷器的主要工作原理是不同的，但是它们的工作实质是相同的，都是为了保护通信线缆和通信设备不受损害。

4.1、管型避雷器管型避雷器实际是一种具有较高熄弧能力的保护间隙，它由两个串联间隙组成，一个间隙在大气中，称为外间隙，它的任务就是隔离工作电压，避免产气管被流经管子的工频泄露电流所烧坏；另一个装设在气管内，称为内间隙或者灭弧间隙，管型避雷器的灭弧能力与工频续流的大小有关。

表中的电气参数，参照《交流无间隙金属氧化物避雷器使用导则》合理选取。

2．验收：每箱避雷器都附有合格证及说明书一份，验收时应检查外观完好，防止锋利的刀刃划伤外套，不要拆动上、下两端盖，验收时应根据相应标准及订货要求测量直流1mA 参考电压。

3．维护：为积累运行经验，预防性试验周期为五年。

预试项目为直流1mA 参考电压和0.75倍直流1mA 下参考电压下泄漏电流，测得的电压数值应满足相应标准和要求。

4．安装：避雷器应固定在离被保护设备较近的外壳或专用支架上，采用截面不小于6平方毫米的多股铜线，分别将避雷器上线端子联接于相线上，下线端子联接于公用地线上（接地电阻不大于10欧姆）。

五、用户订货需知1．本产品在用户遵守使用规则的条件下，以发货之日起三年内，由本公司更换或修理。

2．用户若有特殊性能要求，可来人、来函、来电，按协议制造供货。

3．本公司地处长江三峡，欢迎国内外客户光临，洽谈订货。

宜昌恒源科技有限公司地 址：湖北省宜都市姚店莲花堰 邮 编：443300 电 话：（0717） 4555888 传 真：（0717）4839292 邮箱：ychykj@ 网址：http://www. ychyd 交流无间隙金属氧化物避雷器使用说明书一、适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。

适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。

二、特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。

本避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。

在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压。

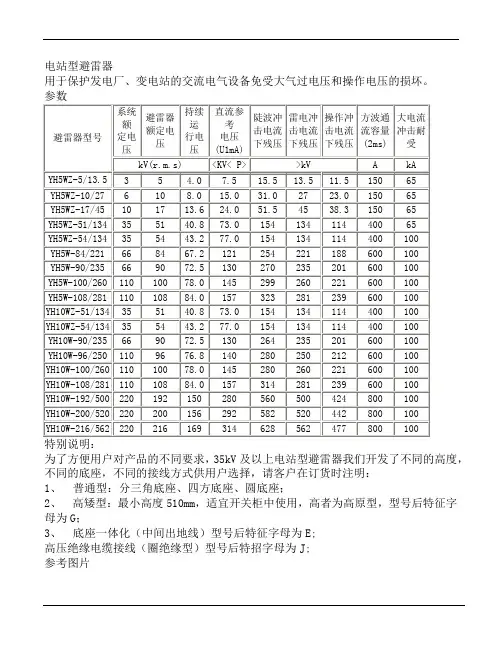

三、电气特性交流无间隙金属氧化物避雷器特性参数见下表。

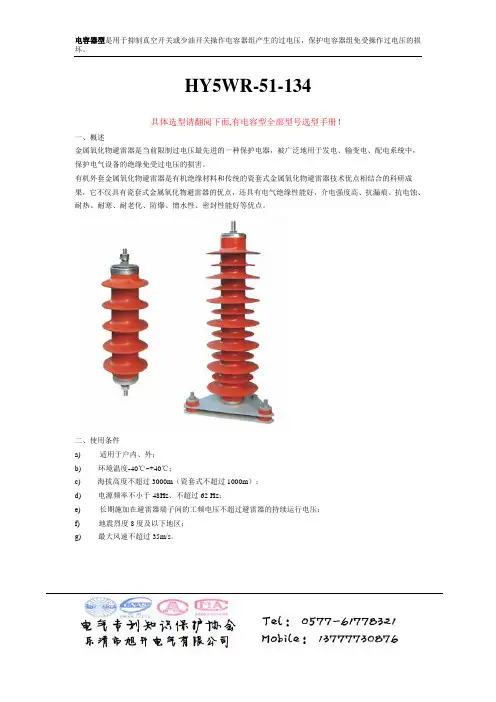

HY5WR-51-134
具体选型请翻阅下面,有电容型全部型号选型手册！
一、概述
金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。

有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。

二、使用条件
a) 适用于户内、外；
b) 环境温度-40℃~+40℃；
c) 海拔高度不超过3000m（瓷套式不超过1000m）；
d) 电源频率不小于48Hz、不超过62 Hz；
e) 长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；
f) 地震烈度8度及以下地区；
g) 最大风速不超过35m/s。

一 产品概述本系列产品不仅具有瓷外套金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗电蚀、防污、耐老化、防爆的性能。

广泛用于发电、输电、变电、配电等领域的电气设备保护。

产品性能符合GB11032-2000,IEC6009-4:2001,JB/T8952-2005标准技术要求。

且有些参数优于国标或部标。

二 型号说明本系列产品均采用部标YH 标准型号，型号说明如下Y H标称电流下最大残压（kV ）避雷器额定电压（kV ）使用场所（S,Z ,R,T ,D ）结构特征（W ）标称放电电流（k A ）复合外套金属氧化物符号说明：无间隙配电用电站用电容用R：电机用电气化铁道型T：D ：W：Z：S：三 基本原理本系列产品属无间隙金属氧化物避雷器。

由于其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，具有更优越的伏安特性，高的通流能力，从而带来避雷器特征的根本变化。

在正常工作电压下，流过避雷器的电流仅有微安级，处于绝缘状态;当遭受过电压时，由于氧化锌电阻片的优异非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，由避雷器残压将过电压幅值限制在允许值内，从而有效地限制了过电压对输变电设备的损害。

四 使用条件1 环境温度不高于+40℃，不低于-40℃;2 海拔高度不超过2000m(超过2000m 应在订货时注明)；3 交流系统频率50Hz 或60Hz;4 长期施加在避雷器端子间工频电压不超过避雷器持续运行电压;5 最大风速不超过35m/s;6 地震烈度7度及以下地区。

五 主要技术参数表详见技术参数表1(见附录-表1)注：*号为电机的额定电压。

六避雷器外形及安装尺寸（见表2）七用户须知1 用户应根据被保护对象和地区，正确选择避雷器类型。

有特殊要求时，应与我公司协商。

2 避雷器在运输、贮存、开箱和安装时，应注意不要有尖锐物刺伤硅胶表面，安装使用前，应放在清洁、干燥房间内，不要受到腐蚀性气体或液体浸蚀。

避雷器说明书(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。

产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件1.适用户内、户外2.环境温度（-40℃～+48℃）3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率（48-62）Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。

在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。

该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。

本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。

四、型号说明1.1、型号含义HY□ W □□—□ /□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容，X线路型）││└───────无间隙│└─────────标称放电电流（kA）└──────────复合绝缘金属氧化物避雷器Y □ W □□—□ /□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容）││└───────无间隙│└─────────标称放电电流（kA）└──────────金属氧化物避雷器1.2、0.22～0.38kV低压避雷器1.3、3kV配电型/电站型1.4、6kV配电型/电站型1.5、10kV配电型/电站型1.6、3～10kV并联补偿电容器型1.7、20kV配电型/电站型1.8、35kV电站型 / 35kV并联补偿电容器型1.9、发电机型/电动机型1.10、电机中性点型1.11、变压器、电抗器中性点型1.12、电气化铁道型安装时参照相应避雷器的安装示意图。

ETA E-8700000金属氧化锌避雷器使用说明书•请在使用本设备之前熟读本使用说明书。

•阅读本使用说明书后，请将妥善保存。

ETA..目录1．前言 (4)2．安全注意事项 (4)3．概要 (9)4．检查和安装 (9)4-1 检查 (9)4-2 存放 (9)4-3 安装 (10)4．3．1 准备 (10)4．3．2 安装时的注意事项 (10)4．3．3 安装 (10)4-4 接线 (10)4-5 安装后的检查 (10)5．维护 (11)5．1 日常维护 (11)5．2 特别维护 (11)5．3 测试 (11)此页留空白1．前言本说明书是为确保安全操作金属氧化锌避雷器编写而成。

在进行维护之前，请务必阅读本说明书，以便正确使用该设备。

应将本说明书存放在该设备附近，以便随时参阅。

2．安全注意事项本说明书中及设备上的标记、说明，对管理、操作、维护及检查均十分重要。

避免设备受到损伤或损坏，同时要正确操作该设备。

在阅读本说明书之前，要完全理解下列标记和简短说明，并建议您查阅相关设备和部件的使用说明书。

应用本设备用于变压器或电抗器，不可将其作为其它用途。

保证和义务限制廊坊电科院东芝避雷器有限公司对包括异常状况或由于与该设备连接的装置的故障造成的间接损失在内的任何损失不承担赔偿义务。

仅限定有资格的人员操作本使用说明书主要是为贵公司的电气总工程师和电气总工程师指定的（*）有资格的人员编写的。

为了操作、维护和检查该设备，必须阅读和理解本使用说明书和其他有关装置和部件的说明书，工作人员必须遵从电气总工程师的指示。

（*）指定人员是指充分理解本使用说明书内容的电气工程师。

警示标牌（1）为确保安全，必须阅读并理解所有警示标牌。

（2）必须将警示标牌张贴在容易看见的地方，切勿将其弄脏、撕下或遮盖。

3．概要本说明书适用于东芝生产的金属氧化锌避雷器。

这些避雷器具有下列特点：1）对过电压的迅速反应2）高能量分散能力3）操作安全4）小型轻量4．检查和安装当避雷器被运至现场后，应以下列方法进行检查、存放或安装。

精品HY5WZ-51/134高压避雷器变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。

其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。

二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。

因此，它可以不用火花间隙来隔离工作电压与阀片。

当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。

此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。

三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。

氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。

氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。

避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。

四、最常见异常分析及处理：1、泄漏电流表为零。

可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。

处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。

（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。

2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。

3、避雷器瓷套管破裂放电。

在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。

此种情况，应及时停用、更换。

4、避雷器内部有放电声。

在工频情况下，避雷器内部是没有电流通过的。

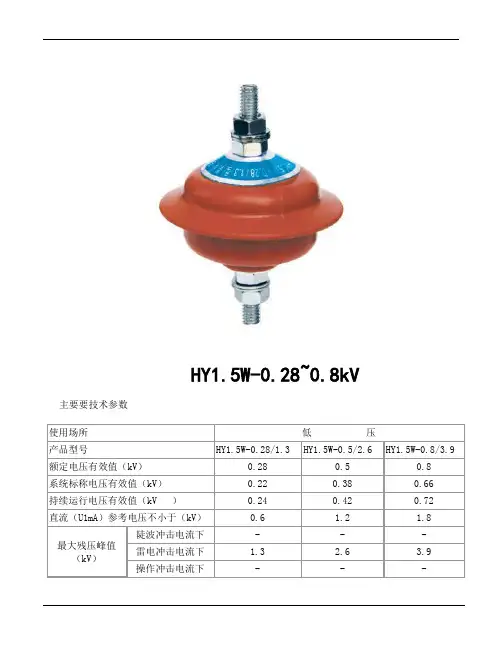

HY1.5W-0.28~0.8kV主要要技术参数使用场所低压产品型号HY1.5W-0.28/1.3 HY1.5W-0.5/2.6 HY1.5W-0.8/3.9 额定电压有效值（kV）0.28 0.5 0.8系统标称电压有效值（kV）0.22 0.38 0.66持续运行电压有效值（kV ）0.24 0.42 0.72直流（U1mA）参考电压不小于（kV）0.6 1.2 1.8最大残压峰值（kV）陡波冲击电流下- - - 雷电冲击电流下 1.3 2.6 3.9 操作冲击电流下- - -2000μ s方波通流容量(A) 50 50 504/10μs冲击电流峰值(kA) 25 25 250. 75直流参考电压下最大泄漏电流50 50 50(μA)HY5WS-3~6kV主要要技术参数使用场所配电（S）产品型号HY5WS-3.8/15 H Y5WS-5/15 H Y5WS-7.6/30 HY5WS-10/30 额定电压有效值（kV） 3.8 5 7.6 10系统标称电压有效值（kV） 3 3 6 6持续运行电压有效值（kV ） 2 4 4 4直流（U1mA）参考电压不小于（kV）7.5 7.5 15 15最大残压峰值（kV ） 陡波冲击电流下17.3 17.3 34.6 34.6 雷电冲击电流下15 15 30 30 操作冲击电流下12.8 12.8 25.6 25.6 2000μs 方波通流容量(A) 75 75 75 75 4/10μs 冲击电流峰值(kA) 40 40 40 40 0.75直流参考电压下最大泄漏电流(μA)50505050HY5WZ-3~6kV主要要技术参数使用场所 电 站（Z ）产品型号HY5WZ-3.8/13.5 H Y5WZ-5/13.5 H Y5WZ-7.6/27 HY5WZ-10/27额定电压有效值（kV ）3.8 5 7.6 10 系统标称电压有效值（kV ） 3 3 6 6 持续运行电压有效值（kV ） 2 4 4 8 直流（U1mA ）参考电压不小于（kV ） 7.2 7.2 14.4 14.4 最大残压峰值陡波冲击电流下15.515.53131（kV）雷电冲13.5 13.5 27 27击电流下操作冲11.5 11.5 23 23击电流下2000μs方波通流容量(A) 150 150 150 150 4/10μs冲击电流峰值(kA) 40 40 40 400.75直流参考电压下最大泄漏电流50 50 50 50 (μA)HY5W-10kV主要要技术参数HY5WZ-10kV主要要技术参数使用场所电站（Z）产品型号HY5WZ-12.7/45HY5WZ-16.5/45HY5WZ-17/45额定电压有效值（kV）12.7 16.5 17系统标称电压有效值（kV）10 10 10持续运行电压有效值（kV ） 6.6 12.7 13.6 直流（U1mA）参考电压不小于（kV）24 24 24最大残压峰值（kV）陡波冲击电流下51.8 51.8 51.8 雷电冲击电流下45 45 45操作冲击电流下38.3 38.3 38.3 2000μ s方波通流容量(A) 150 150 1504/10μs冲击电流峰值(kA) 40 40 400.75直流参考电压下最大泄漏电流50 50 50(μA)HY5WR-10kV使用场所电容器（R）产品型号HY5WR-12.7/45 H Y5WR-16.5/45 H Y5WR-17/45额定电压有效值（kV）12.7 16.5 17 系统标称电压有效值（kV）10 10 10 持续运行电压有效值（kV ） 6.6 12.7 13.6 直流（U1mA）参考电压不小于（kV）23.0 23.0 24最大残压峰值（kV）陡波冲击电流下- - - 雷电冲击电流下45.0 45.0 45.0 操作冲击电流下35.0 35.0 35.02000μ s方波通流容量(A) 400 400 4004/10μs冲击电流峰值(kA) 65 65 650.75直流参考电压下最大泄漏电流(μA)50 50 50HY5WZ-35kV主要要技术参数使用场所电站（Z）产品型号HY5WZ-42/134HY5WZ-51/134HY5WZ-52.7/134HY5WZ-54/134额定电压有效值（kV）42 51 52.7 54系统标称电压有效值（kV）35 35 3535持续运行电压有23 40.8 40.8 4效值（kV ） 1直流（U1mA）参考电压不小于（kV）73 73 73 73最大残压峰值（kV）陡波冲击电流下154 154 154 154雷电冲击电流下134 134 134 134操作冲击电流下114 114 114 1142000μ s方波通流容量(A)150 150 150 150 4/10μs冲击电流峰值(kA)65 65 65 65 0.75直流参考电压下最大泄漏电流(μA)50 50 50 50HYW-66kV主要要技术参数使用场所电站（Z）产品型号HY5W-75/215HY5W-90/224HY10W-75/223HY10W-75/230HY10W-75/250HY10W-90/224HY10W-90/232HY10W-90/235额定电压有效值（kV）75 90 75 75 75 90 90 90 系统标称电压有效值（kV）66 66 66 66 66 66 66 66 持续运行电压有60 72.5 60 60 60 72.5 72.5 72.5HY10W-110kV主要要技术参数使用场所电站（Z）产品型号HY10W-100/260 H Y10W-102/266 H Y10W-108/281 额定电压有效值（kV）100 102 108系统标称电压有效值（kV）110 110 110持续运行电压有效值（kV ）78 79.6 84直流（U1mA）参考电压不小于（kV）145 148 157最大残压峰值（kV）陡波冲击电流下291 297 315雷电冲击电流260 266 281下操作冲击电流221 226 239下2000μ s方波通流容量(A) 600 600 600 4/10μs冲击电流峰值(kA) 100 100 1000.75直流参考电压下最大泄漏电50 50 50 流(μA)HY5CX-35kV主要要技术参数使用场所线路（X）产品型号 HY5CX-42/120HY5CX-42/150 额定电压有效值（kV）42 42 系统标称电压有效值（kV）35 35 持续运行电压有效值（kV ）33.6 33.6 直流（U1mA）参考电压不小于（kV）65 65最大残压峰值（kV）陡波冲击电流下140 140 雷电冲击电流下120 150 操作冲击电流下100 1002000μs方波通流容量(A) 250 250 4/10μs冲击电流峰值(kA) 65 65 0.75直流参考电压下最大泄漏电流(μA) 50 50HY10CX-110kV。

常用避雷器型号ZB-HY5W系列避雷器HY5W系列避雷器说明书.doc一、用途特点本公司生产的HY系列避雷器主要用于35KV及以下电压系统，用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。

外壳采用硅橡胶浇铸而成，运输过程中不易损坏，增大了放电距离，使用寿命大大加长。

二、型号说明三、工作原理氧化锌避雷器是目前国际最先进的过电压保护器。

由于其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改善了避雷器的伏安特性，提高了过电压通流能力，从而带来避雷器特性的根本变化。

当避雷器在正常工作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

四、使用条件1. 环境温度:不低于,40?，不高于，60?。

2. 海拔高度不超过3000m，超出3000m可根据实际情况特制。

3. 电网频率: 48,52Hz(50Hz系统)、58,62Hz(60Hz系统)。

4. 长期加在避雷器上的电压不能超过其额定电压。

5. 安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃，如有，在定货时要注明。

五、常用型号:5KA无间隙避雷器:残压(KV) 最大持续额定方波冲击大电流陡坡冲击标准雷电操作冲击型号运行电压电压耐受电流耐受电流电流冲击 (KV) (KV)HY5W-3 3 2.55 9.5 7.7 9 100 65 HY5W-6 15.4 6 5.1 19.0 18 100 65HY5W-9 9 7.65 28.5 23.1 27 100 654 HY5W-12 12 10.2 38.0 30.8 36 100 65 HY5W-15 15 12.7 47.5 38.5 45 100 65 HY5W-18 18 15.3 57.0 46.2 54 100 65 HY5W-21 21 17.0 66.5 53.9 63 100 65 HY5W-24 24 19.2 76.0 61.6 72 100 65 HY5W-27 27 21.9 85.5 69.3 81 100 65 HY5W-30 30 24.4 95.0 76.5 90 100 65 HY5W-33 33 26.8 104.5 84.7 99 100 65 HY5W-36 36 29 114.0 92.4 108 100 65 HY5W-42 42 34.1 132.3 100.1 126 100 65 10KA无间隙避雷器:残压(KV) 最大持续额定电大电流线路放电陡坡冲击操作冲击标准雷电型号压等级运行电压耐受电流电流冲击 (KV) (KV)HY10W-3 3 2.55 9.5 7.7 9 , 100 HY10W-6 6 5.1 19.0 15.4 18 , 100HY10W-9 9 7.65 28.5 23.1 27 , 100 HY10W-12 12 10.2 38.0 30.8 36 , 100HY10W-15 15 12.7 47.5 38.5 45 , 100 HY10W-18 18 15.3 57.0 46.2 54 , 100 HY10W-21 21 17.0 66.5 53.9 63 , 100 HY10W-24 24 19.2 76.0 61.6 72 , 100 HY10W-27 27 21.9 85.5 69.3 81 , 100 HY10W-30 30 24.4 95.0 76.5 90 , 100 HY10W-33 33 26.8 104.5 84.7 99 , 100 HY10W-36 36 29 114.0 92.4 108 , 100 HY10W-42 42 34.1 132.0 100.1 126 , 100 HY10W-48 48 39 152.0 126.0 150 , 100 HY10W-54 54 43 171.0 139.0 162 , 100 HY10W-60 60 48 208.0 160.0 180 , 100 HY10W-66 66 52.8 230.0 172.0 198 , 100 主要产品选型表2Ma避雷直流器系统持续 1mA 陡波操作使用场型号所标称放额定标称运行参考冲击通流电流下电压电压电压电压残压残压容量KV KV KV KV KV KV KV HY1.5W-0.28/17 0.28 0.22 0.24 0.6 1.3 - 75HY1.5W-0.5/2.6 0.5 0.38 0.42 1.2 2.6 - 75 低压 HY5WS-3.8/1.7 3.8 3 2 7.5 17 19.6 100HY5WS-7.6/30 7.6 6 4 15 30 34.5 100HY5WS-10/30 10 6 8 15 30 34.5 1006.6<,HY5WS-12.4/50 12.7 10 o:p> 25 50 57.5 100 配电HY5WS-17/50 17 10 13.6 25 50 57.5 100 (S) HY5WZ-3.8/13.5 3.8 3 2 7.2 13.5 14.5 200HY5WZ-7.6/27 7.6 6 4 14.4 27 31 200HY5WZ-10/27 10 6 8 14.4 27 31 200 HY5WZ-12.7/45 12.7 10 6.6 24 45 51.8 200HY5WZ-17/45 17 10 13.6 24 45 51.8 200HY5WZ-42/134 42 35 23.4 73 134 154 400HY5WZ-51/134 51 35 40.8 73 134 154 400 HY5WZ-100/260 100 110 78 145 260 291, 400,600 电站HY10WE-100/260 100 110 78 145 260 291 400,800 (Z) HY2.5WD-3.8/9.5 3.8 3 2 5.7 9.5 10.7 400 旋转电HY2.5WD-7.6/19 7.6 6 4 11.2 19 21.9 400 机(D) HY2.5WD-12.7/31 12.7 10 6.6 18.6 31 35.7 400HY5WR-3.8/13.5 3.8 3 2 7.2 13.5 14.8 400 电容(R) HY5WR-7.6/27 7.6 6 4 14.4 27 30.8 400HY5WR-10/27 10 6 8 14.4 27 31 400HY5WR-12.7/45 12.7 10 6.6 24 45 51 400HY5WR-17/45 17 10 13.6 24 45 51 400HY5WR-51/134 51 35 40.5 73 134 154 400HY1.5W-2.4/6 2.4 3.2 1.9 3.4 6 - 5 电机中HY1.5W-4.8/12 4.8 6.3 3.8 6.8 12 - 10 性点(D) HY1.5W-8/19 8 10.5 6.4 11.4ZB-HY5W系列避雷器HY5W系列避雷器说明书.doc一、用途特点本公司生产的HY系列避雷器主要用于35KV及以下电压系统，用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。

HY5WZ-10KV 避雷器
产品概述：HY5WZ-10KV 避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。

因为氧化锌阀片的非线性伏安特性十分优良，使得在正常工作电压下仅有几百微安的电流通过，便于设计成无间隙结构，使其具备保护性能好、重量轻、尺寸小的特征。

当过电压侵入时，流过阀片的电流迅速增大，同时限制了过电压的幅值，释放了过电压的能量，此后氧化锌阀片又恢复高阻状态，使电力系统正常工作。

技术参数：
外形尺寸：。

避雷器操作规程避雷器是一种保护电力设备及建筑物不受雷击影响的重要电气设备。

正确使用避雷器可以有效地保障设备的正常运转和人身安全。

因此，在实际操作过程中，必须要严格遵守相关的避雷器操作规程，以确保电力设备的安全可靠性。

一、避雷器安装1.安装位置：避雷器应设置在办公楼、工厂、航运、电力、通讯、广播、铁路、航空、计算机等中大型建筑物内，并且需要在最为容易遭受雷击的地方进行设置。

2.安装方式：避雷器应采用专业安装工具和设备进行安装，遵照制造商的安装说明书。

3.接地设施：避雷器安装前，必须先检查并确定接地设施的接触电阻符合规定的标准。

二、避雷器使用1.正常情况下，避雷器工作电压应在规定取值范围内。

如超过规定电压，应尽快更换避雷器。

2.需要更换避雷器时，必须按照制造商的说明进行拆卸，并且需要先切断避雷器所保护的电路的供电。

3.在使用过程中，避雷器应定期进行检查，查看避雷器表面是否出现损坏和是否有异味等异常情况，如有异常应及时停止避雷器的使用。

4.如果避雷器受到雷击损坏，应检查设备是否正常运行，如若操作不当则必须作出改正，并按照制造商的说明进行更换。

5.在停电维修时，应先切断已安装的避雷器电路。

三、其它注意事项1.避雷器不得在高温、潮湿、腐蚀性气体、易爆性或有毒气体的环境中使用。

2.避雷器表面如果出现了脱落、变形或划痕等缺陷，应立即停止使用，更换新的避雷器。

3.在使用过程中，不得移动或翻转避雷器。

4.使用过程中应防止冲击、震动或过度阻尼等情况的产生。

总结避雷器是保护电器设备和人身安全的重要设备，正确使用避雷器应严格遵守相关规程。

在安装避雷器时应遵守市电规范，安装要牢固，排线要整洁，接线要清晰，当然同时也需要经常检查升压变压器接地情况，以保证正常工作。

此外，避雷器在日常使用过程中，一定要定期进行检查，及时更换损坏的避雷器，请勿私自拆卸，以免造成安全事故。

总之，正确操作避雷器，保护电器设备的安全指向不言自明，相信大家在日常使用中也能密切关注操作规程，保障设备的安全可靠性。

XNX-HY系列金属氧化物避雷器使用手册市鑫诺翔电气Baoding Xinnuoxiang Electric Co.,ltd务实诚信勇于创新锲而不舍和谐发展目录一、概述 (1)二、产品型号说明 (1)三、选型 (1)四、检验和维修 (2)五、技术标准 (2)六、常用型号 (2)XNX-HY系列金属氧化物避雷器一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变、变电、配电系统中，使电气设备的绝缘免受过电压的损害。

有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性等优点。

使用条件：a.适用于户、或户外；b.环境温度-40℃～+55℃；c.海拔高度不超过2000m（高原地区订货时请注明：选用高原型）；d.电源频率不小于48Hz，不超过62Hz；e.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压；f.地震烈度8度及以下地区；g.最大风速不超过35m/s。

二、产品型号说明本品依据GB11032-2000《交流无间隙金属氧化物避雷器》，以XNX-HY5WS-17/50为例对其型号说明如下：XNX:单位名称缩写；H：复合外套，无H即为瓷套；Y：金属氧化物避雷器；5：标称放电电流，因电压等级而异；W:表示无间隙，C表示串联间隙，B表示并联间隙；S:表示配电型，Z表示电站型,D表示电机型，R表示电容型，T表示铁道型：17:避雷器额定电压(kV)，即允许加在避雷器上的最大允许工频电压有效值，因型号和电压等级而异。

50:标称放电电流下最大残压峰值(kV),因型号和电压等级而异。

三、选型用户可根据被保护对象选用不同型号的避雷器。

为满足市场的需求我厂可根据用户的要求设计各种非标产品四、检验和维修首先检查外观是否完好。

氧化锌避雷器运行规程一、氧化锌避雷器的巡视检查和验收1. 氧化锌避雷器巡视检查（1）避雷器引下线无松股、断股、弛度过紧及过松现象。

（避雷器引排无变色、弯曲变形现象）。

（2）避雷器接头无松动、发热或变色现象，均压环不歪斜。

（3）避雷器运行无异常声响。

（4）避雷器底座固定良好，固定螺丝不锈蚀。

（5）避雷器此套无裂纹及放电痕迹，无破损现象，外观清洁（合成式避雷器检查合成绝缘套无皲裂和破损现象）。

（6）避雷器放电喷口无鸟巢。

（7）避雷器动作计数器完好，内部不进潮，读数正确。

（8）避雷器泄漏电流表上小套管清洁、螺丝紧固，泄漏电流读数在正常范围内，内部不进潮。

（9）避雷器底座接地连接良好，接地引下（线）排无断裂及锈蚀现象。

二、氧化锌产品介绍民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型三、氧化锌避雷器的验收（1）引线无损伤、断股、松股现象，无弛度过紧或过松现象。

接头连接牢固，接头接触面应涂电力脂。

（2）避雷器不得倒置或倾斜，瓷套伞裙应朝下，避雷器中心线相对于垂直线的倾斜度不得大于避雷器总高的1.5%。
