粘度法测分子量实验报告(精)

实验五粘度法测定水溶性高聚物分子量一.实验目的1. 测定多糖聚合物-右旋糖苷的平均分子量；2.掌握用乌式黏度计测定黏度的原理和方法。

二.实验原理高聚物相对分子质量是表征聚合物特征的基本参数之一，相对分子质量不同，高聚物的性能差异很大。

所以不同材料，不同的用途对分子质量的要求是不同的。

测定高聚物的相对分子质量对生产和使用高分子材料具有重要的实际意义。

本实验采用的右旋糖苷分子是目前公认的优良血浆代用品之一。

它是一种无臭、无味、白色固体物质，易溶于近沸点的热水中，相对分子质量是2∽8×104范围内，选用它来做实验是合乎要求的。

线型高分子可被溶剂分子分散，在具有足够的动能下相互移动，成为黏度态，η是可溶性的高聚物在稀溶液中的黏度，是它在流动过程中所存在内摩擦的反映，这种摩擦主要有：溶剂分子与溶剂分子之间的内摩擦，也就是纯溶剂的黏度，记作η0；还有高分子与高分子之间的内摩擦以及高分子与溶剂分子之间的内摩擦，三者总和表现为高聚物溶液的黏度，记作η。

在同一温度下，高聚物的黏度一般都比纯溶剂的黏度大，即η>η0，这些黏度增加的分数，叫做增比黏度，记作ηsp，即式中，ηr 称为相对黏度，这指明溶液黏度对溶剂黏度的相对值，仍是整个溶液的黏度行为；ηsp则意味着已经扣除了溶剂分子之间的内摩擦效应。

溶液的浓度可大可小，显然，浓度越大，黏度也就越大，为了便于比较，将单位浓度下所显示的黏度，即引入ηsp/c，称作比浓黏度，其中c是浓度，采用单位为g/mL。

为了进一步消除高聚物分子之间的内摩擦效应，必须将溶液浓度无限稀释，使得每个高聚物分子彼此相隔极远，其相互干扰可以忽略不记。

这时溶液所呈现出的粘度行为基本上反映了高分子与溶剂分子之间的内摩擦。

这一粘度的极限值记为：[η]被称为特性粘度，其值与浓度无关。

实验证明，当聚合物、溶剂和温度确定以后，[η]的数值只与高聚物平均相对分子质量M有关，它们之间的半经验关系可用Mark Houwink 方程式表示：测定高分子的[η]时，用毛细管粘度计最为方便。

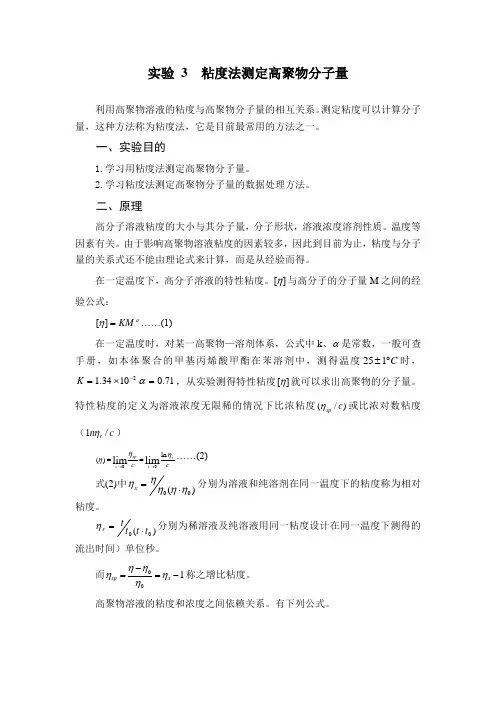

实验 3 粘度法测定高聚物分子量利用高聚物溶液的粘度与高聚物分子量的相互关系。

测定粘度可以计算分子量，这种方法称为粘度法，它是目前最常用的方法之一。

一、实验目的1.学习用粘度法测定高聚物分子量。

2.学习粘度法测定高聚物分子量的数据处理方法。

二、原理高分子溶液粘度的大小与其分子量，分子形状，溶液浓度溶剂性质。

温度等因素有关。

由于影响高聚物溶液粘度的因素较多，因此到目前为止，粘度与分子量的关系式还不能由理论式来计算，而是从经验而得。

在一定温度下，高分子溶液的特性粘度。

][η与高分子的分子量M 之间的经验公式：a KM =][η (1)在一定温度时，对某一高聚物—溶剂体系，公式中k 、α是常数，一般可查手册，如本体聚合的甲基丙烯酸甲酯在苯溶剂中，测得温度C ︒±125时，71.01034.12=⨯=-αK ，从实验测得特性粘度][η就可以求出高聚物的分子量。

特性粘度的定义为溶液浓度无限稀的情况下比浓粘度(/)sp c η或比浓对数粘度（1/r n c η）ln ()limlimsp rc c ccηηη→→== (2)式(2)中)(00ηηηηη⋅=x 分别为溶液和纯溶剂在同一温度下的粘度称为相对粘度。

)(00t t t t x ⋅=η分别为稀溶液及纯溶液用同一粘度设计在同一温度下测得的流出时间）单位秒。

而01sp x ηηηηη-==-称之增比粘度。

高聚物溶液的粘度和浓度之间依赖关系。

有下列公式。

2()()spK C cηηη'=+ (3)C cl rn 2)()(ηβηη-=……(4) 从式(3)和(4)可看出比浓粘度spcη和比浓对数粘度cl rn η与浓度c 成线性关系。

因此可以sp c η对c 或c l r n η对c 作图可得出两条直线。

以浓度c 外推射。

两条直线在c ＝0处。

即纵轴上相交一点。

此点的截距即是特性粘度[η]然后根据(1)求出高聚物的分子量。

由上法求出的高聚物分子量是高聚物的平均分子量ηM 称为粘均分子量。

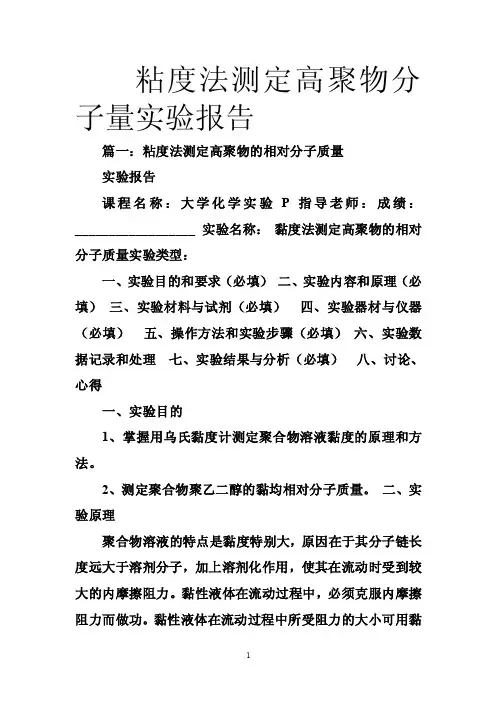

粘度法测定高聚物分子量实验报告篇一：粘度法测定高聚物的相对分子质量实验报告课程名称：大学化学实验P 指导老师：成绩：__________________ 实验名称：黏度法测定高聚物的相对分子质量实验类型：一、实验目的和要求（必填）二、实验内容和原理（必填）三、实验材料与试剂（必填）四、实验器材与仪器（必填）五、操作方法和实验步骤（必填）六、实验数据记录和处理七、实验结果与分析（必填）八、讨论、心得一、实验目的1、掌握用乌氏黏度计测定聚合物溶液黏度的原理和方法。

2、测定聚合物聚乙二醇的黏均相对分子质量。

二、实验原理聚合物溶液的特点是黏度特别大，原因在于其分子链长度远大于溶剂分子，加上溶剂化作用，使其在流动时受到较大的内摩擦阻力。

黏性液体在流动过程中，必须克服内摩擦阻力而做功。

黏性液体在流动过程中所受阻力的大小可用黏度系数（简称黏度）来表示（kg·m-1·s-1）。

纯溶剂黏度反映了溶剂分子间的内摩擦力，记作η0，聚合物溶液的黏度η则是聚合物分子间的内摩擦、聚合物分子与溶剂分子间的内摩擦以及η0三者之和。

在相同温度下，通常η>η0,相对于溶剂，溶液黏度增加的分数称为增比黏度，记作ηsp，即ηsp=（η-η0）/η0 溶液黏度与纯溶剂黏度的比值称作相对黏度，记作ηr，即ηr=η/η0ηr反映的也是溶液的黏度行为；而ηsp则意味着已扣除了溶剂分子间的内摩擦效应，仅反映了聚合物分子与溶剂分子间和聚合物分子间的内摩擦效应。

聚合物溶液的增比黏度ηsp往往随质量浓度C的增加而增加。

为了便于比较，将单位浓度下所显示的增比黏度ηsp /C称为比浓黏度，而1nηr/C则称为比浓黏度。

当溶液无限稀释时，聚合物分子彼此相隔甚远，它们的相互作用可忽略，此时有关系式limc?0spclimrcc?0[η]称为特性黏度，它反映的是无限稀释溶液中聚合物分子与溶剂分子间的内摩擦，其值取决于溶剂的性质及聚合物分子的大小和形态。

华南师范大学实验报告学生姓名平璐璐学号20132401179专业化学(师范) 年级、班级 13级一班课程名称物理化学实验实验项目黏度法测定水溶性高聚物分子量实验类型□验证□设计□综合实验时间 2016 年 4 月 7 日实验指导老师林晓明实验评分一、实验目的1.测定多糖聚合物-右旋糖苷的平均分子量；2.掌握用乌式黏度计测定黏度的原理和方法。

二、实验原理高聚物摩尔质量不仅反映了高聚物分子的大小，而且直接关系到它的物理性能。

与一般的无机物或低分子的有机物不同，高聚物多是摩尔质量大小不同的大分子混合物，所以通常所测高聚物的分子量是一种统计的平均分子量。

用粘度法测定的分子量称“黏均分子量”记作M η高聚物稀溶液的黏度（η）是流体在流动时摩擦力大小的反映，这种流动过程中的内摩擦力主要有：纯溶剂间的内摩擦，也就是纯溶剂的粘度，记作η0，高聚物分子与溶剂分子间的内摩擦，以及高聚物分子间的内摩擦。

这三种内摩擦的综合成为高聚物溶液的黏度η 实验证明，在相同温度下，η> η0，相对于溶剂，其溶液粘度增加的分数，称为增比粘度，记作sp η,0sp r 0011ηηηηηηη-==-=-r η称为相对粘度，即溶液粘度对溶剂粘度的相对值。

高聚物溶液的ηsp 往往随浓度增加而增大，为了便于比较，定义单位浓度的增比黏度ηsp /c 为比浓黏度，定义ln ηsp /c 为比浓对数黏度。

当溶液溶液无限稀释，高聚物分子彼此相隔甚远，其相互作用可以忽略不计。

此时比浓粘度趋近于一个极限值，即：[η]称为特性粘度，在足够稀的溶液中,比浓黏度ηsp /c和比浓对数黏度ln ηsp/c 与溶液的浓度有以下的关系（关系公式）：[][]2spK ccηηη=+ [][]2r ln B cc ηηη=-实验证明，当聚合物、溶剂和温度确定以后，特性粘度[η]的数值只与高聚物平均相对分子量有关，它们之间的半经验关系可用方马克-霍温克方程（Mark-Houwin)来表示M η为平均分子量（黏均分子量），K 是比例常数，a 是与分子形状有关的经验参数。

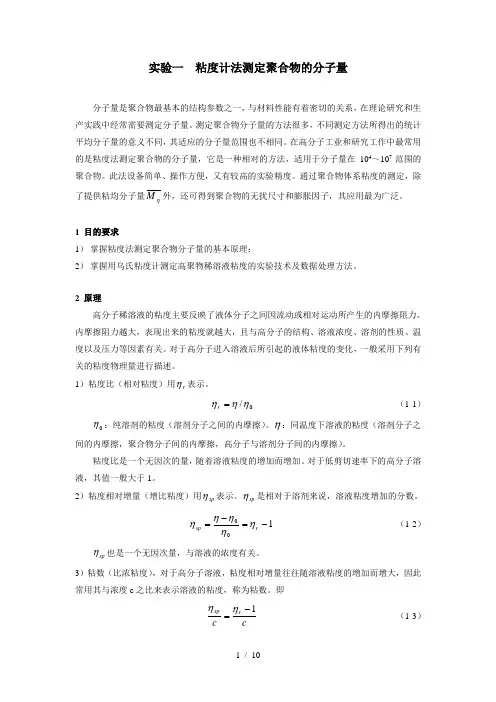

实验一 粘度计法测定聚合物的分子量分子量是聚合物最基本的结构参数之一，与材料性能有着密切的关系，在理论研究和生产实践中经常需要测定分子量。

测定聚合物分子量的方法很多，不同测定方法所得出的统计平均分子量的意义不同，其适应的分子量范围也不相同。

在高分子工业和研究工作中最常用的是粘度法测定聚合物的分子量，它是一种相对的方法，适用于分子量在104～107范围的聚合物。

此法设备简单、操作方便，又有较高的实验精度。

通过聚合物体系粘度的测定，除了提供粘均分子量ηM 外，还可得到聚合物的无扰尺寸和膨胀因子，其应用最为广泛。

1 目的要求1） 掌握粘度法测定聚合物分子量的基本原理；2） 掌握用乌氏粘度计测定高聚物稀溶液粘度的实验技术及数据处理方法。

2 原理高分子稀溶液的粘度主要反映了液体分子之间因流动或相对运动所产生的内摩擦阻力。

内摩擦阻力越大，表现出来的粘度就越大，且与高分子的结构、溶液浓度、溶剂的性质、温度以及压力等因素有关。

对于高分子进入溶液后所引起的液体粘度的变化，一般采用下列有关的粘度物理量进行描述。

1）粘度比（相对粘度）用r η表示。

0/ηηη=r --------------------------------------------------（1-1）0η：纯溶剂的粘度（溶剂分子之间的内摩擦）。

η：同温度下溶液的粘度（溶剂分子之间的内摩擦，聚合物分子间的内摩擦，高分子与溶剂分子间的内摩擦）。

粘度比是一个无因次的量，随着溶液粘度的增加而增加。

对于低剪切速率下的高分子溶液，其值一般大于1。

2）粘度相对增量（增比粘度）用sp η表示。

sp η是相对于溶剂来说，溶液粘度增加的分数。

10-=-=r sp ηηηηη-------------------------------------------（1-2）sp η也是一个无因次量，与溶液的浓度有关。

3）粘数（比浓粘度），对于高分子溶液，粘度相对增量往往随溶液粘度的增加而增大，因此常用其与浓度c 之比来表示溶液的粘度，称为粘数。

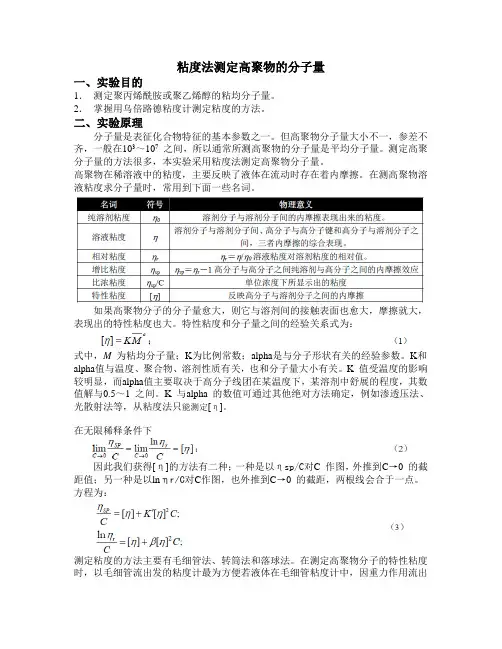

粘度法测定高聚物的分子量一、实验目的1．测定聚丙烯酰胺或聚乙烯醇的粘均分子量。

2．掌握用乌倍路德粘度计测定粘度的方法。

二、实验原理分子量是表征化合物特征的基本参数之一。

但高聚物分子量大小不一，参差不齐，一般在103～107之间，所以通常所测高聚物的分子量是平均分子量。

测定高聚分子量的方法很多，本实验采用粘度法测定高聚物分子量。

高聚物在稀溶液中的粘度，主要反映了液体在流动时存在着内摩擦。

在测高聚物溶液粘度求分子量时，常用到下面一些名词。

如果高聚物分子的分子量愈大，则它与溶剂间的接触表面也愈大，摩擦就大，表现出的特性粘度也大。

特性粘度和分子量之间的经验关系式为：式中，M 为粘均分子量；K为比例常数；alpha是与分子形状有关的经验参数。

K和alpha值与温度、聚合物、溶剂性质有关，也和分子量大小有关。

K 值受温度的影响较明显，而alpha值主要取决于高分子线团在某温度下，某溶剂中舒展的程度，其数值解与0.5～1 之间。

K 与alpha 的数值可通过其他绝对方法确定，例如渗透压法、光散射法等，从粘度法只能测定[η]。

在无限稀释条件下因此我们获得[η]的方法有二种；一种是以ηsp/C对C 作图，外推到C→0 的截距值；另一种是以lnηr/C对C作图，也外推到C→0 的截距，两根线会合于一点。

方程为：测定粘度的方法主要有毛细管法、转筒法和落球法。

在测定高聚物分子的特性粘度时，以毛细管流出发的粘度计最为方便若液体在毛细管粘度计中，因重力作用流出时，可通过泊肃叶公式计算粘度。

(m=1)。

对于某一只指定的粘度计而言，（4）可以写成下式省略忽略相关值，可写成：式中，t 为溶液的流出时间；t0为纯溶剂的流出时间。

可以通过溶剂和溶液在毛细管中的流出时间，从(6)式求得ηr，再由图求得[η]。

三、实验仪器1．仪器恒温槽1 套；乌倍路德粘度计1 只；移液管（10mL）2 只，（5mL）1 只；秒表，吸耳球，螺旋夹；橡皮管；2．聚丙烯酰胺；硝酸钠(3mo l·dm-3和1 mo l·dm-3)。

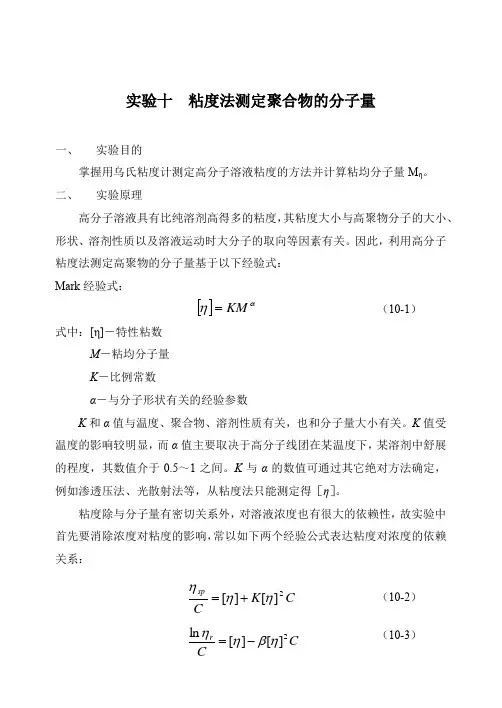

实验十 粘度法测定聚合物的分子量一、实验目的掌握用乌氏粘度计测定高分子溶液粘度的方法并计算粘均分子量M η。

二、实验原理高分子溶液具有比纯溶剂高得多的粘度，其粘度大小与高聚物分子的大小、形状、溶剂性质以及溶液运动时大分子的取向等因素有关。

因此，利用高分子粘度法测定高聚物的分子量基于以下经验式： Mark 经验式：式中：[η]－特性粘数M －粘均分子量 K －比例常数α－与分子形状有关的经验参数K 和α值与温度、聚合物、溶剂性质有关，也和分子量大小有关。

K 值受温度的影响较明显，而α值主要取决于高分子线团在某温度下，某溶剂中舒展的程度，其数值介于0.5～1之间。

K 与α的数值可通过其它绝对方法确定，例如渗透压法、光散射法等，从粘度法只能测定得［η］。

粘度除与分子量有密切关系外，对溶液浓度也有很大的依赖性，故实验中首先要消除浓度对粘度的影响，常以如下两个经验公式表达粘度对浓度的依赖关系：[]αηKM =（10-2） （10-3）（10-1）式中：r η－相对粘度 sp η－增比粘度 sp η/c －比浓粘度c －溶液浓度βκ,－均为常数1-=r spηη （10-5）式中：t －溶液流出时间，0t －纯溶剂流出时间 显然][η即是聚合物溶液的特性粘数，和浓度无关，由此可知，若以c sp /η和c sp /ln η分别对c 作图，则它们外推到0→c 的截距应重合于一点，其值等于][η。

ln rηspCη或C图1 外推法求[η]值 图10-1外推法求][η值 三、仪器和试剂试剂：聚乙烯醇，蒸馏水[]ccrc spc ηηηln limlim 0→→==（10-4）（10-6）仪器：乌氏粘度计四、实验步骤1．玻璃仪器的洗涤：粘度计先用经砂芯漏斗滤过的水洗涤，把粘度计毛细管上端小球存在的中沙粒等杂质冲掉。

抽气下，将粘度计吹干，再用新鲜温热的洗液滤入粘度计，满后用小烧杯盖好，防止尘粒落入。

浸泡约2ｈ后倒出，用自来水（滤过）洗净，经蒸馏水（滤过）冲洗几次，倒挂干燥后待用。

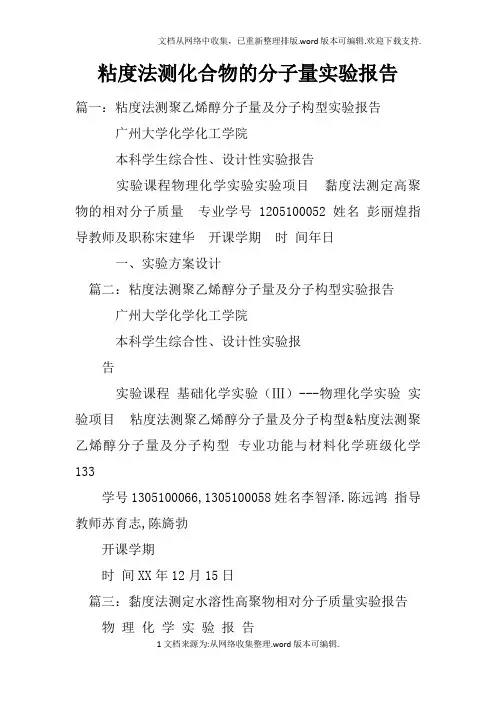

粘度法测化合物的分子量实验报告篇一：粘度法测聚乙烯醇分子量及分子构型实验报告广州大学化学化工学院本科学生综合性、设计性实验报告实验课程物理化学实验实验项目黏度法测定高聚物的相对分子质量专业学号1205100052 姓名彭丽煌指导教师及职称宋建华开课学期时间年日一、实验方案设计篇二：粘度法测聚乙烯醇分子量及分子构型实验报告广州大学化学化工学院本科学生综合性、设计性实验报告实验课程基础化学实验（Ⅲ）---物理化学实验实验项目粘度法测聚乙烯醇分子量及分子构型&粘度法测聚乙烯醇分子量及分子构型专业功能与材料化学班级化学133学号1305100066,1305100058姓名李智泽.陈远鸿指导教师苏育志,陈旖勃开课学期时间XX年12月15日篇三：黏度法测定水溶性高聚物相对分子质量实验报告物理化学实验报告XX年 03 月 18 日总评：姓名：学校：陕西师范大学年级：XX级专业：材料化学室温：10.0℃大气压: 100kpa 一、实验名称：黏度法测定水溶性高聚物相对分子质量二、实验目的：1、掌握乌式粘度计的使用；2、掌用粘度法测水溶性高聚物相对分子质量的方法。

三、实验原理:粘度是指液体对流动所表现的阻力，这种阻力反抗液体中相邻部分的相对移动，可看作由液体内部分子间的内摩擦而产生。

如果液体是高聚物的稀溶液，则溶液的粘度反映了溶剂分子之间的内摩擦力、高聚物分子之间的内摩擦力、以及高聚物分子和溶剂分子之间的内摩擦力三部分,三者之和表现为溶液总的粘度η。

其中溶剂分子之间的内摩擦力所表现的粘度如用η 0表示的话，则由于溶液的粘度一般说来要比纯溶剂的粘度高，我们把两者之差的相对值称为增比粘度，记作η sp ：ηsp= ( η-η0 )/η0溶液粘度与纯溶剂粘度之比称为相对粘度ηr ：ηr = η /η0增比粘度表示了扣除溶剂内摩擦效应后的粘度，而相对粘度则表示整个溶液的行为。

它们之间的关系为：ηsp= η /η0 - 1 = ηr - 1高分子溶液的增比粘度一般随浓度的增加而增加。

一、实验目的1、掌握用粘度法测定高分子化合物相对分子量的原理。

2、用乌氏粘度计测定聚乙烯醇溶液的特性粘度，计算其粘均相对分子量。

二、实验原理高分子化合物相对分子量对于高分子化合物溶液的性能影响很大，是个重要的基本参数。

一般高分子化合物是相对分子量大小不同的大分子的混合物，相对分子量常在103～107之间，所以通常所测高分子化合物相对分子量是平均相对分子量。

测定高分子化合物相对分子量的方法很多，不同方法所测得的平均相对分子量有所不同。

粘度法是常用的测定相对分子量的方法之一，粘度法测得的平均相对分子量称为粘均相对分子量。

高分子化合物溶液的粘度比一般较纯溶剂的粘度大得多，其粘度增加的分数称为增比粘度，其定义为：式中，称为相对粘度。

增比粘度随粘液中高分子化合物的浓度c增加而增加。

为了便于比较，定义单位浓度的增比粘度/c为比浓粘度，它随溶液浓度c改变而改变。

当浓度c趋于零时，比浓粘度的极限值为[]，[]称为特性粘度，即：式中溶液浓度c习惯上取质量浓度（单位为或）。

特性粘度[η]可以作为高分子化合物的平均相对分子量的度量。

根据实验结果证明，任意浓度下比浓粘度与浓度的关系可以用经验公式表示如下：因此，利用/c对c作图，用外推法可求出[η]。

当c趋近于0时，（ln）/ c的极限值也等于[η]，可以证明如下：当溶液浓度c很小时，忽略高次项，则得：当溶液浓度较小时，（ln）/c对c作图，也得一条直线，其截距也等于[η]，见图S3-1。

[η]单位和数值，随溶液浓度的表示法不同而异，[η]的单位为浓度单位的倒数。

在一定温度和溶剂条件下，特性粘度[]与高聚物的相对分子质量M间关系通常用下列经验方程式表达：式中K和α 是与温度、溶剂及高聚物本性有关的常数。

通常对于每种高聚物溶液，要用已知平均相对分子量的高聚物求得K、α值。

然后，用此K、α值及同种待测高聚物溶液的特性粘度实验值，可求得此待测高聚物的粘均相对分子量。

在确定K、α值时，已知的平均相对分子量是用其他方法测得的。

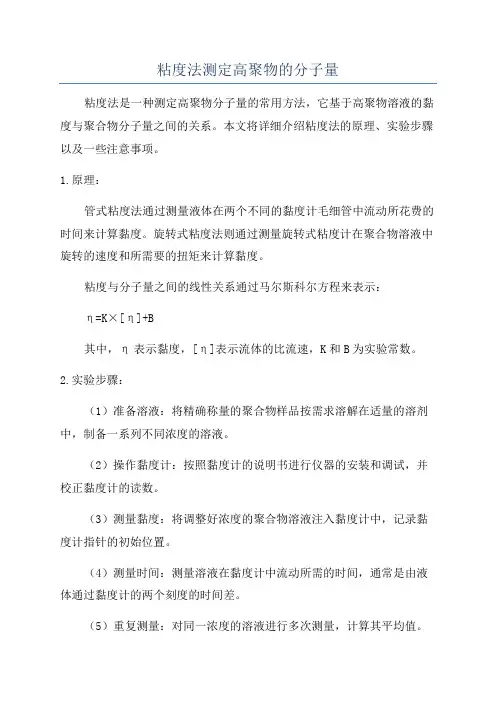

粘度法测定高聚物的分子量粘度法是一种测定高聚物分子量的常用方法，它基于高聚物溶液的黏度与聚合物分子量之间的关系。

本文将详细介绍粘度法的原理、实验步骤以及一些注意事项。

1.原理：管式粘度法通过测量液体在两个不同的黏度计毛细管中流动所花费的时间来计算黏度。

旋转式粘度法则通过测量旋转式粘度计在聚合物溶液中旋转的速度和所需要的扭矩来计算黏度。

粘度与分子量之间的线性关系通过马尔斯科尔方程来表示：η=K×[η]+B其中，η表示黏度，[η]表示流体的比流速，K和B为实验常数。

2.实验步骤：（1）准备溶液：将精确称量的聚合物样品按需求溶解在适量的溶剂中，制备一系列不同浓度的溶液。

（2）操作黏度计：按照黏度计的说明书进行仪器的安装和调试，并校正黏度计的读数。

（3）测量黏度：将调整好浓度的聚合物溶液注入黏度计中，记录黏度计指针的初始位置。

（4）测量时间：测量溶液在黏度计中流动所需的时间，通常是由液体通过黏度计的两个刻度的时间差。

（5）重复测量：对同一浓度的溶液进行多次测量，计算其平均值。

（6）数据分析：根据测量结果和马尔斯科尔方程，计算出每个溶液的黏度和比流速。

（7）绘制图表：绘制黏度与浓度的图表，根据线性关系确定直线的斜率和截距。

（8）计算聚合物分子量：利用已知浓度和黏度的数据，带入马尔斯科尔方程，根据计算出的斜率和截距，计算聚合物的平均分子量。

3.注意事项：（1）选取适当的溶剂：溶液的黏度受到溶剂类型和浓度的影响，因此应选择适当的溶剂以获得准确的结果。

（2）稳定性：在进行测量之前应确保溶液的稳定性，以免溶液的流动受到影响。

（3）温度控制：粘度与温度密切相关，应控制好实验过程中的温度，保持稳定。

（4）重复测量：重复测量可以减小测量误差，提高结果的可靠性。

（5）仪器校准：在每次实验之前应对仪器进行校准，以确保准确性和可靠性。

总之，粘度法是一种常用的测定高聚物分子量的方法，通过测量聚合物溶液的黏度来推测聚合物的分子量。

高聚物相对分子量的测定一、实验目的1、了解黏度法测定高聚物分子量的基本原理和分子。

2、测定聚乙二醇的黏均分子量。

3、掌握用乌贝路德黏度的方法。

4、用Origin或Excel处理实验数据二、实验原理分子量是表征化合物特征的基本参数之一。

但高聚物分子量大小不一，参差不一，一般在10~10之间，所以通常所测高聚物的分子量是平均分子量。

测定高聚分子量的方法很多，对线型高聚物，各方法适合用范围如下；10端基分析〈3*410沸点升高，凝固点降低，等温蒸馏〈3*410~10渗透压4610~10光散射4710~10起离心沉降及扩散4710~10黏度法47其中黏度发设备简单，操作方便，有相当好的实验精度，但黏度发不是测分子量的绝对方法，因为此法中所有的特征黏度与分子量的经验方程是要用其他方法来确定的，高聚物不同，溶剂不同，分子量范围不同，就要用不同的经验方程式。

高聚物在稀溶液中的黏度，主要反映了液体在流动是存在着内摩檫。

在测高聚物溶液黏度求分子量时，常用到下面一些名词。

如果高聚物分子的分子量越大，则它与溶剂间的接触表面之间的经验关系为；式中，M为粘均分子量；K为比例常数；a是与分子形状有关的经验参数。

K与a植a与温度、高聚物]溶剂性质及分子量大小有关。

K植受温度的影响较明显，而a值主要取决与高分子线团在某温度下，某溶剂中舒展的程度，其数值介于0.5~1之间。

K 与a的值可以通过其它的实验方法确定，例如渗透压法、光散射大等，从黏度法只能测定得[ɡ]根据实验，在足够稀的溶液中有：这样以及对C作图得两条直线，外推到这两条直线在纵坐标轴上想叫与一点，可求出数值。

为了绘图方便，引进相对浓度，即。

其中，C表示溶液的真实浓度，表示溶液的其始浓度，由图可知，其中A为截距黏度测定中异常现象的近似处理。

在特定性黏度测量过程中，有时并非操作不慎，而出现对图与对图外推到时，在纵坐标轴上并不相交于一点的异常现象。

在式中和值与高聚物结构和形态有关。

粘度法测定高聚物的平均分子量实验目的：掌握粘度法测定高聚物的平均分子量的方法 实验原理：高聚物的平均分子量有数均、质均、粘均平均分子量，测定方法不同，其值也不同。

本实验采用粘度法，是一个简便的相对方法。

粘度定义为单位流速梯度的单位面积的两流层间受到的内摩擦力：ηF Adv dx =单位为Pa.s(即kg.m -1.s -1)，常用泊（P= g.cm -1.s -1）、厘泊（CP ），1Pa.s=10 P 。

高聚物有很大的粘度，取决于分子的大小的形状，分子的形状越舒展，粘度越大。

相对粘度ηr 和增比粘度ηsp 是两个表示粘度的量：0sp 00ηηηη ηηηr -== 在稀溶液中，ηsp /c 和ln ηr /c 分别与c 成直线，外推至c=0处相交于同一点，为特征粘度[η]，即：sp r 0[η]lim ηlimln ηc c c →→==反映在无限稀释溶液中，高聚物分子与溶剂分子间的内摩擦力。

单位是c -1。

高聚物的特征粘度[η]与平均分子量用Mark-Houwink 经验方程表示：[η]K M αη=常数K 、α与温度、高聚物、溶剂有关，要通过其它方法确定。

乌氏粘度计通过测定一定量体积的液体流经一毛细管所需时间，根据下式得粘度：48h gr t k t lV==πρηρk 为粘度计常数。

同时测定溶剂和溶液在粘度计中的流出时间，可得ηr 。

实验知识点：1． 乌氏粘度计的使用；2． 粘度法测定高聚物的平均分子量的方法； 3． 恒温槽的使用。

实验注意事项：1． 恒温测定，一般在25℃，如室温高，可选择30℃或35℃，但由于采用不同的常数，结果会不同。

为了节约时间，容量瓶可挂入恒温槽预恒温。

2． 分别测定水和5个溶液的流出时间，重复2-3次，浓度从稀到浓。

3． 注意强调粘度计毛细管部分润洗。

4． 测量时注意粘度计要垂直，且要把毛细管的G 球以下都浸入恒温。

5． 实验结束后毛细管一定要洗净，最后装满水，集中放入水桶中。

粘度法测定高聚物分子量实验报告粘度法测定高聚物分子量实验报告引言：高聚物是一种重要的材料，其分子量的确定对于材料的性能和应用具有关键作用。

粘度法是一种常用的测定高聚物分子量的方法，本实验旨在通过粘度法测定高聚物分子量，并探究实验条件对结果的影响。

实验原理：粘度法是通过测量高聚物溶液的粘度来间接推算分子量的方法。

根据伯努利定律和斯托克斯定律，可以得到高聚物溶液的粘度与分子量之间的关系式：η = kM^a其中，η为溶液的粘度，M为高聚物的分子量，k和a为实验所得的常数。

实验步骤：1. 准备不同浓度的高聚物溶液，确保其浓度范围覆盖到所需测定的分子量范围。

2. 使用粘度计测定各高聚物溶液的粘度，并记录下来。

3. 绘制高聚物溶液浓度与粘度的关系曲线。

4. 根据实验数据，利用线性回归等方法计算出k和a的值。

5. 根据计算得到的k和a的值，可以通过粘度法测定其他高聚物溶液的分子量。

实验结果与讨论：通过实验测定得到的高聚物溶液浓度与粘度的关系曲线如图所示。

根据曲线的斜率和截距，可以计算出k和a的值。

根据我们的实验数据，得到k=0.005 Pa·cm^3/g和a=0.8。

通过这些值，我们可以利用粘度法测定其他高聚物溶液的分子量。

然而，需要注意的是，粘度法测定高聚物分子量的结果受到多种因素的影响。

首先，溶液的温度会对粘度值产生影响，因此在实验中需要控制好温度条件。

其次，高聚物溶液的浓度范围也会对结果产生影响，过高或过低的浓度都可能导致不准确的结果。

此外，溶剂的选择也会对实验结果产生影响，不同的溶剂对高聚物的溶解度不同，从而影响了粘度的测定。

结论：通过粘度法测定高聚物分子量是一种简单有效的方法。

通过实验数据的分析，我们可以得到高聚物溶液的粘度与浓度之间的关系，并计算出k和a的值。

然而，需要注意实验条件对结果的影响，以及溶液浓度和溶剂的选择对实验结果的影响。

通过粘度法测定高聚物分子量的结果可以为材料的性能和应用提供重要参考。

竭诚为您提供优质文档/双击可除粘度法测定高聚物分子量实验报告篇一：粘度法测定聚合物的分子量实验报告实验一粘度法测定聚合物的分子量粘度法是测定聚合物分子量的相对方法。

高聚物分子量对高聚物的力学性能、溶解性、流动性均有极大影响。

由于粘度法具有设备简单、操作方便、分子量适用范围广、实验精度高等优点，在聚合物的生产及科研中得到十分广泛的应用。

本实验是采用乌氏粘度计测定甲苯溶液中聚苯乙烯粘度，进而测定求出ps试样分子量。

一、实验目的要求1、掌握粘度法测定聚合物分子量的实验基本方法。

2、了解粘度法测定聚合物分子量的基本原理。

3、通过测定特性粘度，能够计算ps的分子量。

二、实验原理1、粘性液体的牛顿型流动粘性流体在流动过程中，由于分子间的相互作用，产生了阻碍运动的内摩擦力，粘度就是这种内摩擦力的表现。

即粘度可以表征粘性液体在流动过程中所受阻力的大小。

按照牛顿的粘性流动定律，当两层流动液体间由于粘性液体分子间的内摩擦力在其相邻各流层之间产生流动速度梯度是（dv/dr），液体对流动的粘性阻力是：F/Adv/dr（1-1）该式即为牛顿流体定律。

式中，η—液体粘度，单位（pa·s）；A—平行板面积；F—外力。

符合牛顿流体定律的液体称为牛顿型液体。

高分子稀溶液在毛细管中的流动基本属于牛顿型流动。

在测定聚合物的特性粘度[η]时，以毛细管粘度计最为方便。

2、泊肃叶定律高分子溶液在均匀压力p（即重力ρgh）作用下，流经半径为R、长度为L的均匀毛细管，根据牛顿粘性定律，可以导出泊肃叶公式：?ghR4?t（1-2）??8LV式中，g—重力加速度；ρ—流体的密度；V—液出体积；t—流出时间。

由于液体在毛细管内流动存在位能，除克服部分内摩擦力外，还会使其获得动能，结果导致实测值偏低。

因此，须对泊肃叶公式作必要的修正：?ghR4?tm?V（1-3）8LV8?Lt式中，m—毛细管两端液体流动有关常数。

?b?ghR4mV若令A?；b?，式（1-3）可简化为：?At?（1-4）?t8LV8?L3、聚合物溶液粘度的测定采用乌氏粘度计测定聚合物溶液的粘度时，常用到以下两个参数：（1）相对粘度?r??（1-5）?0（2）增比粘度?sp?（1-6）?0式中，η—聚合物溶液粘度；η0—纯溶剂粘度。

黏度法测定水溶性高聚物分子量一.实验目的1. 测定水溶性高聚物聚乙烯醇的相对分子质量；2.掌握用乌式黏度计测定黏度的原理和方法。

二.实验原理高聚物相对分子质量是表征聚合物特征的基本参数之一，本实验采用的右旋糖苷分子是目前公认的优良血浆代用品之一，由于高聚物分子量大小不一，故通常测定高聚物分子量都是利用统计的平均分子量。

常用的测定方法有很多，如粘度法、端基分析、沸点升高、冰点降低、等温蒸馏、超离心沉降及扩散法等，其中，用粘度法测定的分子量称“黏均分子量”，记作。

增比黏度：特性粘度：时间与粘度的关系N=n/n0=t/t0 (3-84)三、仪器与试剂恒温槽 1 套乌式黏度计 1支1/10 秒表 1只聚乙烯醇四、实验步骤1.洗涤黏度计取出一只黏度计，先用丙酮灌入黏度计中，浸洗去留在黏度计中的高分子物质，黏度计的毛细管部分，要反复用丙酮流洗。

方法是：用约 10 mL 丙酮至大球中，并抽吸丙酮经毛细管 3 次以上，洗毕，倾去丙酮倒入回收瓶中，再重复一次，然后用吹风机吹干黏度计备用。

2.测定溶剂流出时间在铁架台上调节好黏度计的垂直度和高度，然后将黏度计安放在恒温水浴中。

用移液管吸取10mL 纯水，从A 管注入。

于37℃恒温槽中恒温5min。

进行测定时，在 C管上套上橡皮管，并用夹子夹住，使其不通气，在 B 管上用橡皮管接针筒，将蒸馏水从 F 球经 D 球、毛细管、E球抽到G球上（不能高出恒温水平面），先拔去针筒并解去夹子，使 C管接通大气，此时 D 球内液体即流回 F 球，使毛细管以上液体悬空。

毛细管以上液体下流，当液面流经 a刻度时，立即按停表开始记录时间，当液面降到b刻度时，再按停表，测得刻度a、b之间的液体流经毛细管所需时间，重复操作两次，记录留出时间且误差不大于1-2s，取两次平均值为 t0，3.溶液流出时间的测定取出黏度计，倾去其中的水，加入少量的丙酮溶液润洗，经过各个瓶口流出，以达到洗净的目的。

同上法安装调节好黏度计，用移液管吸取 10mL 溶液小心注入黏度计内（注意不能将溶液黏在黏度计的管壁上），在溶液恒温过程中，应用溶液润洗毛细管后再测定溶液的流出时间t。

实验20 粘度法测定聚合物的分子量一、试验目的1. 了解粘度法测定聚合物平均分子量的原理。

2. 掌握粘度法测定的实验技术和数据处理方法。

3. 掌握一点法测定聚乙烯醇分子量的方法。

二、实验原理本实验采用乌氏粘度计测定聚乙烯醇稀水溶液的粘度，进而求出聚乙烯醇试样的分子量，对于浓溶液与聚合物的熔体粘度行为，因为很难找出准确的分子量，在此不作讨论。

某一溶剂在一定的温度下溶入聚合物，其粘度大大增加，而粘度的增加与聚合物的分子量有密切关系，从而利用这个性质在适当的条件下测定聚合物的分子量。

试验证明，许多聚合物溶液不是理想溶液，称为非牛顿流体，其流动规律不服从牛顿流体规律，但对于一般柔性链聚合物在切变速度较低且分子量适中时，其稀溶液可按牛顿流体处理。

聚合物稀溶液的粘度主要反应了三种内摩擦：○1 溶剂间流动时产生的内摩擦 ○2 高分子间的内摩擦 ○3 高分子与溶剂间的内摩擦 这三者的总和表现为聚合物稀溶液的粘度，记为η1，而由溶剂表现的粘度即纯溶剂粘度为η0。

特性粘数[η]是几种粘度中最重要的一种粘度，其数学式为：ln lim lim []00sp rC C C Cηηη==→→ （20-1）它为无限稀释的高分子溶液的比浓粘度，这时溶液所呈现的粘度行为主要反映了高分子与溶剂间的内摩擦。

特性粘度已不再与溶液的浓度有关，它表示单个分子对溶液粘度的贡献。

外推法求特性粘度[]η是较常用的方法，即在各种不同的浓度下求得sp η或r η，然后作C sp η—C 图或Crηln —C 图再外推到0C →时其截距即为[]η。

测得特性粘度之后，即可用下式求得分子量：[]KM αη= （20-2） 式中：M 为聚合物的平均分子量；[]η为特性粘度，其单位是浓度的倒数；α为与溶液中聚合物分子形态有关的指数项。

K 和α是两个常数，其数值可以从有关手册查到，查找时要注意这两个常数的测定条件，如使用的温度、溶剂、适用的分子量范围、单位以及校正方法。
