2013年新版河道疏浚单元工程施工质量验收评定表

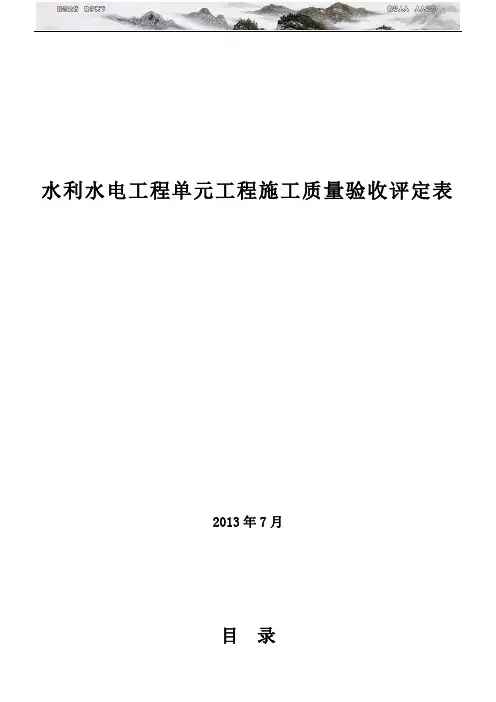

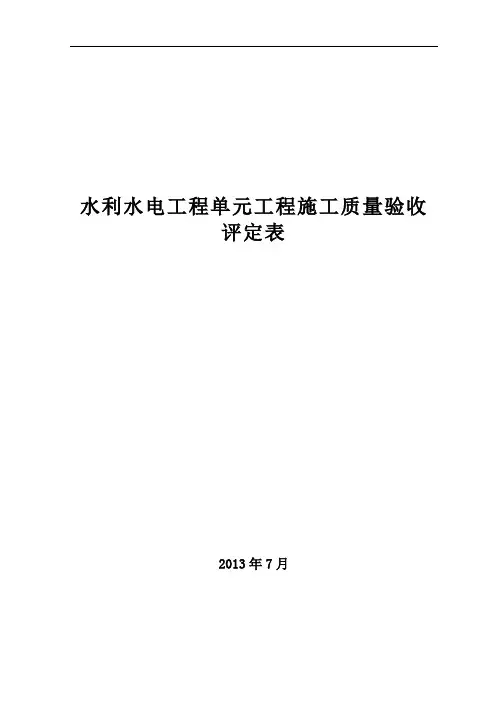

水利水电工程单元工程施工质量验收评定表2013年7月目录第一部分土石方工程单元工程质量验收评定表………………………… 1～69 第二部分混凝土工程单元工程质量验收评定表…………………………70～175 第三部分提防工程单元工程质量验收评定表………………………… 176～241 第四部分地基处理与基础工程单元工程质量验收评定表…………… 242～278 第五部分水工金属结构安装工程单元工程质量验收评定表………… 279～281 第六部分水轮发电机组安装工程单元工程质量验收评定表………… 282～284 第七部分水力机械辅助设备系统安装工程单元工程质量验收评定表… 285～287说明本表样是根据中华人民共和国水利部2012版《水利水电工程单元工程施工质量验收评定标准——土石方工程》（SL631-2012）、《水利水电工程单元工程施工质量验收评定标准——混凝土工程》（SL632-2012）、《水利水电工程单元工程施工质量验收评定标准——地基处理与基础工程》（SL633-2012）、《水利水电工程单元工程施工质量验收评定标准——堤防工程》（SL634-2012）、《水利水电工程单元工程施工质量验收评定标准——水工金属结构安装工程》、（SL635-2012）《水利水电工程单元工程施工质量验收评定标准——水轮发电机组安装工程》、（SL636-2012）《水利水电工程单元工程施工质量验收评定标准——水力机械辅助设备系统安装工程》（SL637-2012）等七项标准编制而成，各项目在使用过程中，应切实对照以上规范标准的要求，认真填写质量验收评定表格。

特此说明二零一三年七月单元工程施工质量验收评定表（划分工序）表土及土质岸坡清理施工质量标准表土及土质岸坡清理施工质量验收评定表表4.2.3软基或土质岸坡开挖施工质量标准表4.2.4软基或土质岸坡开挖施工质量验收评定表表4.2.4岩石岸坡开挖施工质量标准表4.3.3岩石岸坡开挖施工质量验收评定表表4.3.3岩石地基开挖施工质量标准表4.4.3岩石地基开挖施工质量验收评定表表4.4.3地质缺陷处理施工质量标准表4.4.4地质缺陷处理施工质量验收评定表表4.4.4岩石洞室开挖施工质量标准表5.2.2岩石洞室开挖施工质量验收评定表表5.2.2土质洞室开挖施工质量标准表5.3.3土质洞室开挖施工质量验收评定表表5.3.3结合面处理施工质量标准表6.2.4结合面处理施工质量验收评定表表6.2.4卸料及铺填施工质量标准卸料及铺填施工质量验收评定表土料压实施工质量标准土料压实施工质量验收评定表接缝处理施工质量标准接缝处理施工质量验收评定表砂砾料铺填施工质量标准砂砾料铺填施工质量验收评定表砂砾料压实施工质量标准砂砾料压实施工质量验收评定表堆石料铺填施工质量标准堆石料铺填施工质量验收评定表堆石料压实施工质量标准堆石料压实施工质量验收评定表反滤（过渡）料铺填施工质量标准反滤（过渡）料铺填施工质量验收评定表反滤（过渡）料压实施工质量标准反滤（过渡）料压实施工质量验收评定表垫层料铺填施工质量标准垫层料铺填施工质量验收评定表垫层料压实施工质量标准垫层料压实施工质量验收评定表表6.6.5-2 垫层坡面防护层检验项目及偏差标准排水工程单元工程施工质量标准排水工程单元工程施工质量验收评定表干砌石单元工程施工质量标准干砌石单元工程施工质量验收评定表水泥砂浆砌石体层面处理施工质量标准水泥砂浆砌石体层面处理施工质量验收评定表水泥砂浆砌石体砌筑施工质量标准表7.3.4-1水泥砂浆砌石体砌筑施工质量验收评定表。

水利水电工程

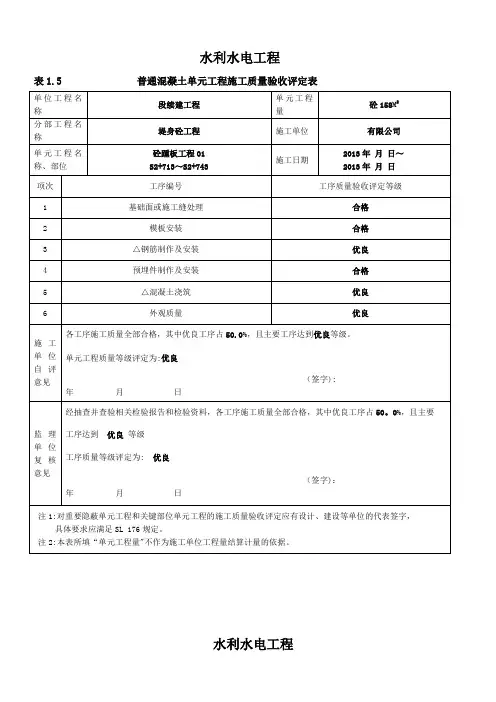

表1.5 普通混凝土单元工程施工质量验收评定表
水利水电工程
表1.5—1 基础面或混凝土施工缝处理工序施工质量验收评定表
水利水电工程
表1。

5—2 模板制作及安装工序施工质量验收评定表
水利水电工程
表1。

5—3 钢筋制作及安装工序施工质量验收评定表
水利水电工程
表1.5-4 预埋件制作及安装工序施工质量验收评定表
CB17 混凝土浇筑开仓报审表（[2013］开仓01号）
合同名称:工程施工合同合同编号：
说明：本表一式 3 份,由承包人填写。

监理机构审签后，承包人、监理机构、发包人各1份。

水利水电工程
表1.5—5 混凝土浇筑工序施工质量验收评定表
水利水电工程
表1.5-6 混凝土外观工序施工质量验收评定表。

水利水电工程单元工程施工质量验收评定表2013年7月目录第一部分土石方工程单元工程质量验收评定表………………………… 1～69第二部分混凝土工程单元工程质量验收评定表…………………………70～175 第三部分提防工程单元工程质量验收评定表………………………… 176～241 第四部分地基处理与基础工程单元工程质量验收评定表…………… 242～278 第五部分水工金属结构安装工程单元工程质量验收评定表………… 279～281 第六部分水轮发电机组安装工程单元工程质量验收评定表………… 282～284第七部分水力机械辅助设备系统安装工程单元工程质量验收评定表… 285～287说明本表样是根据中华人民共和国水利部2012版《水利水电工程单元工程施工质量验收评定标准——土石方工程》（SL631-2012）、《水利水电工程单元工程施工质量验收评定标准——混凝土工程》（SL632-2012）、《水利水电工程单元工程施工质量验收评定标准——地基处理与基础工程》（SL633-2012）、《水利水电工程单元工程施工质量验收评定标准——堤防工程》（SL634-2012）、《水利水电工程单元工程施工质量验收评定标准——水工金属结构安装工程》、（SL635-2012）《水利水电工程单元工程施工质量验收评定标准——水轮发电机组安装工程》、（SL636-2012）《水利水电工程单元工程施工质量验收评定标准——水力机械辅助设备系统安装工程》（SL637-2012）等七项标准编制而成，各项目在使用过程中，应切实对照以上规范标准的要求，认真填写质量验收评定表格。

特此说明二零一三年七月单元工程施工质量验收评定表（划分工序）表土及土质岸坡清理施工质量标准表4.2.3软基或土质岸坡开挖施工质量验收评定表表4.2.4地质缺陷处理施工质量标准表4.4.4岩石洞室开挖施工质量验收评定表表5.2.2土质洞室开挖施工质量标准表5.3.3结合面处理施工质量验收评定表表6.2.4卸料及铺填施工质量标准土料压实施工质量验收评定表接缝处理施工质量标准砂砾料铺填施工质量验收评定表砂砾料压实施工质量标准堆石料铺填施工质量验收评定表堆石料压实施工质量标准反滤（过渡）料铺填施工质量验收评定表反滤（过渡）料压实施工质量标准垫层料铺填施工质量验收评定表垫层料压实施工质量标准表6.6.5-2 垫层坡面防护层检验项目及偏差标准排水工程单元工程施工质量标准干砌石单元工程施工质量标准表7.3.4-2 水泥砂浆砌体表面砌缝宽度控制标准表7.3.4-3 浆砌石坝体外轮廓尺寸偏差控制标准表7.3.4-4 浆砌石墩、墙砌体位置、尺寸偏差控制标准表7.3.4-5 浆砌石溢洪道溢流面砌筑结构尺寸偏差控制标准水泥砂浆砌石体伸缩缝（填充材料）施工质量标准混凝土砌石体砌筑施工质量标准水泥砂浆勾缝单元工程施工质量标准场地清理与垫层料铺设施工质量标准织物备料质量标准土工织物铺设施工质量标准回填和表面防护施工质量标准土工膜备料质量标准土工膜铺设施工质量标准土工膜与刚性建筑物或周边连接处理施工质量标准单元工程施工质量验收评定表（不划分工序）单元工程施工质量验收评定表（划分工序）基础面处理施工质量标准混凝土施工缝处理质量验收评定表模板制作及安装施工质量标准表4.3.2钢筋制作及安装施工质量验收评定表表4.4.2-2钢筋连接施工质量标准止水片（带）施工质量标准表4.5.4-1伸缩缝（填充材料）施工质量验收评定表表4.5.4-2排水系统施工质量标准表4.5.4-3冷却及灌浆管路施工质量验收评定表表4.5.4-4。

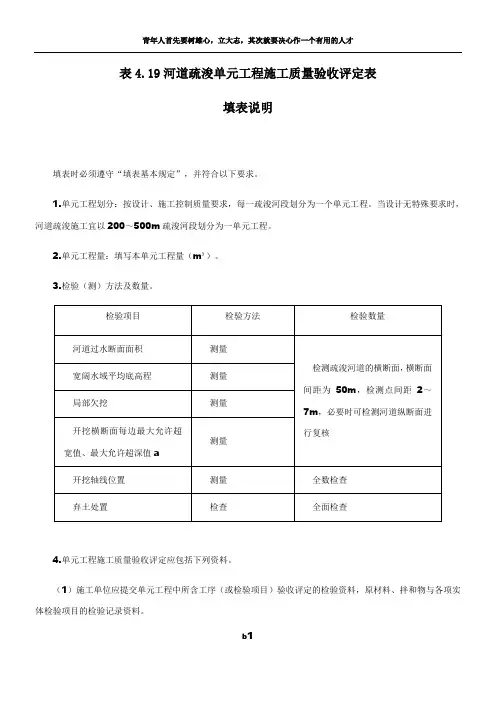

表4.19河道疏浚单元工程施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单元工程划分：按设计、施工控制质量要求，每一疏浚河段划分为一个单元工程。

当设计无特殊要求时，河道疏浚施工宜以200～500m疏浚河段划分为一单元工程。

2.单元工程量：填写本单元工程量（m³）。

3.检验（测）方法及数量。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。

1
（2）监理单位应提交对单元工程施工质量的平行检测资料。

5.开挖横断面每边最大允许超宽值和最大允许超深值。

2
续表
6.单元工程质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）—般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

3
水利水电工程
表4.19 河道疏浚单元工程施工质量验收评定表
4
青年人首先要树雄心，立大志，其次就要决心作一个有用的人才
5。

表4.19河道疏浚单位工程施工质量验收评定表
令狐采学
填表说明
填表时必须遵守“填表基本规定”，并合适以下要求。

1.单位工程划分：按设计、施工控制质量要求，每一疏浚河段划分为一个单位工程。

当设计无特殊要求时，河道疏浚施工宜以200～500m疏浚河段划分为一单位工程。

2.单位工程量：填写本单位工程量（m³）。

3.检验（测）办法及数量。

4.单位工程施工质量验收评定应包含下列资料。

（1）施工单位应提交单位工程中所含工序（或检验项目）验收评定的检验资料，原资料、拌和物与各项实体检验项目的检验记
录资料。

（2）监理单位应提交对单位工程施工质量的平行检测资料。

5.开挖横断面每边最年夜允许超宽值和最年夜允许超深值。

续表
6.单位工程质量标准。

（1）合格标准。

1）主控项目，检验结果应全部合适SL634—的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不该集中。

3）各项报验资料应合适SL634—的要求。

（2）优良标准。

1）主控项目，检验结果应全部合适SL634—的要求。

2）—般项目，逐项应有90%及以上的检验点合格，且不合格点不该集中。

3）各项报验资料应合适SL634—的要求。

水利水电工程
表4.19 河道疏浚单位工程施工质量验收评定表。

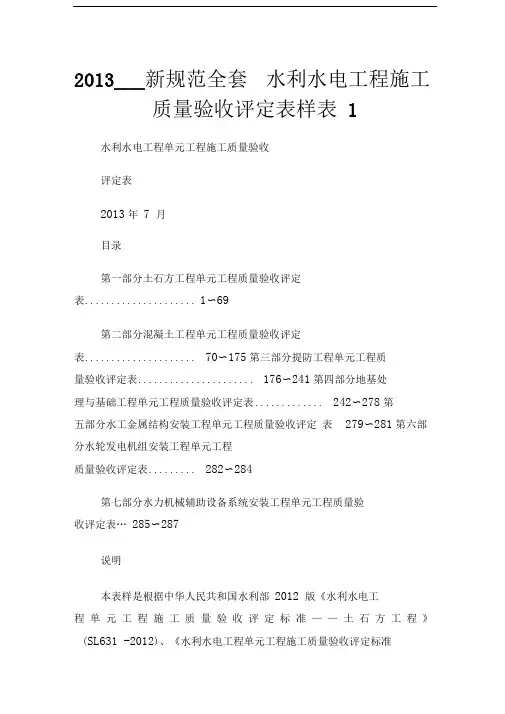

2013___新规范全套水利水电工程施工质量验收评定表样表1水利水电工程单元工程施工质量验收评定表2013年7 月目录第一部分土石方工程单元工程质量验收评定表..................... 1〜69第二部分混凝土工程单元工程质量验收评定表..................... 70〜175第三部分提防工程单元工程质量验收评定表...................... 176〜241第四部分地基处理与基础工程单元工程质量验收评定表............. 242〜278第五部分水工金属结构安装工程单元工程质量验收评定表279〜281第六部分水轮发电机组安装工程单元工程质量验收评定表......... 282〜284第七部分水力机械辅助设备系统安装工程单元工程质量验收评定表… 285〜287说明本表样是根据中华人民共和国水利部2012 版《水利水电工程单元工程施工质量验收评定标准——土石方工程》(SL631 -2012)、《水利水电工程单元工程施工质量验收评定标准——混凝土工程》 (SL632-2012 )、《水利水电工程单元工程施工质量验收评定标准一一地基处理与基础工程》(SL633-2012)、《水利水电工程单元工程施工质量验收评定标准——堤防工程》( SL634-201 2 ) 、《水利水电工程单元工程施工质量验收评定标准——水工金属结构安装工程》、(SL635-2012、《水利水电工程单元工程施工质量验收评定标准——水轮发电机组安装工程》、(SL636-2012) 《水利水电工程单元工程施工质量验收评定标准――水力机械辅助设备系统安装工程》(SL637-2012、等七项标准编制而成，各项目在使用过程中，应切实对照以上规范标准的要求，认真填写质量验收评定表格。

特此说明二零一三年七月单元工程施工质量验收评定表(划分工序)表土及土质岸坡清理施工质量标准表4.2.3。

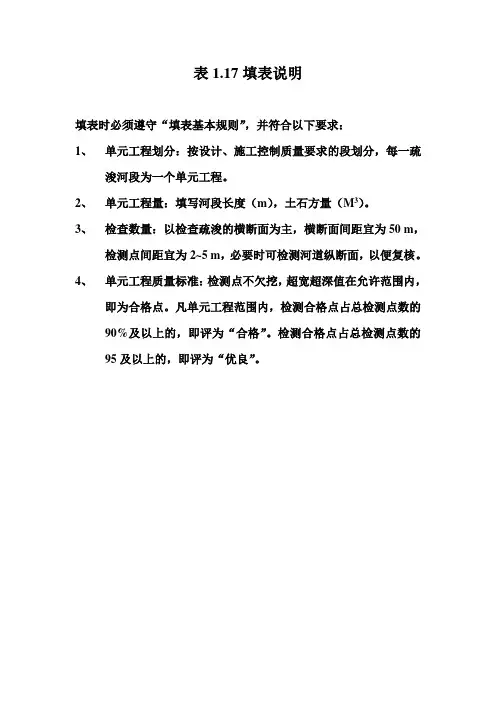

表1.17填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：按设计、施工控制质量要求的段划分，每一疏
浚河段为一个单元工程。

2、单元工程量：填写河段长度（m），土石方量（M3）。

3、检查数量：以检查疏浚的横断面为主，横断面间距宜为50 m，
检测点间距宜为2~5 m，必要时可检测河道纵断面，以便复核。

4、单元工程质量标准：检测点不欠挖，超宽超深值在允许范围内，
即为合格点。

凡单元工程范围内，检测合格点占总检测点数的
90%及以上的，即评为“合格”。

检测合格点占总检测点数的
95及以上的，即评为“优良”。

水利水电工程单元工程施工质量验收评定表2013年7月目录第一部分土石方工程单元工程质量验收评定表………………………… 1～69第二部分混凝土工程单元工程质量验收评定表…………………………70～175 第三部分提防工程单元工程质量验收评定表………………………… 176～241 第四部分地基处理与基础工程单元工程质量验收评定表…………… 242～278 第五部分水工金属结构安装工程单元工程质量验收评定表………… 279～281 第六部分水轮发电机组安装工程单元工程质量验收评定表………… 282～284第七部分水力机械辅助设备系统安装工程单元工程质量验收评定表… 285～287说明本表样是根据中华人民共和国水利部2012版《水利水电工程单元工程施工质量验收评定标准——土石方工程》（SL631-2012）、《水利水电工程单元工程施工质量验收评定标准——混凝土工程》（SL632-2012）、《水利水电工程单元工程施工质量验收评定标准——地基处理与基础工程》（SL633-2012）、《水利水电工程单元工程施工质量验收评定标准——堤防工程》（SL634-2012）、《水利水电工程单元工程施工质量验收评定标准——水工金属结构安装工程》、（SL635-2012）《水利水电工程单元工程施工质量验收评定标准——水轮发电机组安装工程》、（SL636-2012）《水利水电工程单元工程施工质量验收评定标准——水力机械辅助设备系统安装工程》（SL637-2012）等七项标准编制而成，各项目在使用过程中，应切实对照以上规范标准的要求，认真填写质量验收评定表格。

特此说明二零一三年七月单元工程施工质量验收评定表（划分工序）表土及土质岸坡清理施工质量标准表4.2.3软基或土质岸坡开挖施工质量验收评定表表4.2.4地质缺陷处理施工质量标准表4.4.4岩石洞室开挖施工质量验收评定表表5.2.2土质洞室开挖施工质量标准表5.3.3结合面处理施工质量验收评定表表6.2.4卸料及铺填施工质量标准土料压实施工质量验收评定表接缝处理施工质量标准砂砾料铺填施工质量验收评定表砂砾料压实施工质量标准堆石料铺填施工质量验收评定表堆石料压实施工质量标准反滤（过渡）料铺填施工质量验收评定表反滤（过渡）料压实施工质量标准垫层料铺填施工质量验收评定表垫层料压实施工质量标准表6.6.5-2 垫层坡面防护层检验项目及偏差标准排水工程单元工程施工质量标准干砌石单元工程施工质量标准水泥砂浆砌石体层面处理施工质量标准水泥砂浆砌石体砌筑施工质量标准表7.3.4-1表7.3.4-3 浆砌石坝体外轮廓尺寸偏差控制标准表7.3.4-4 浆砌石墩、墙砌体位置、尺寸偏差控制标准表7.3.4-5 浆砌石溢洪道溢流面砌筑结构尺寸偏差控制标准水泥砂浆砌石体伸缩缝（填充材料）施工质量标准混凝土砌石体砌筑施工质量标准表7.4.4-1水泥砂浆勾缝单元工程施工质量标准表7.5.4场地清理与垫层料铺设施工质量标准表8.2.3织物备料质量标准表8.2.4土工织物铺设施工质量标准表8.2.5回填和表面防护施工质量标准表8.2.6土工膜备料质量标准土工膜铺设施工质量标准土工膜与刚性建筑物或周边连接处理施工质量标准单元工程施工质量验收评定表（不划分工序）单元工程施工质量验收评定表（划分工序）基础面处理施工质量标准混凝土施工缝处理质量验收评定表模板制作及安装施工质量标准钢筋制作及安装施工质量验收评定表表4.4.2-1表4.4.2-2钢筋连接施工质量标准止水片（带）施工质量标准表4.5.4-1伸缩缝（填充材料）施工质量验收评定表表4.5.4-2排水系统施工质量标准表4.5.4-3冷却及灌浆管路施工质量验收评定表表4.5.4-4铁件施工质量标准表4.5.4-5。
