实验九霍尔转速传感器测速实验一、实验目的了解霍尔转速传感器的应用。
二、基本原理根据霍尔效应表达示U H=K H IB,当K H I不变时,在转速圆盘上装上N只磁性体,并在磁钢上方安装一霍尔元件。
圆盘每转一周,表面的磁场B从无到有就变化N次,霍尔电势也相应变化N次。
此电势通过放大、整形和计数电路就可以测量被测旋转体的转速。
三、需用器件与单元霍尔转速传感器、转速测量控制仪。
四、实验步骤1、根据图9-1,将霍尔转速传感器装于转动源的传感器调节支架上,探头对准转盘内的磁钢。
图9-1 霍尔转速传感器安装示意图2、将+15V直流电源加于霍尔转速器的电源输入端,红(+)、绿( ),不要接错。
3、将霍尔传感器输出端(黄线)接示波器或者频率计。
4、调节电动转速电位器使转速变化,用示波器观察波形的变化(特别注意脉宽的变化),或用频率计观察输出频率的变化。
五、实验结果分析与处理1、记录频率计六组输出频率数值如下:由以上数据可得:最快转速对应的频率f1=152.83Hz,最慢转速对应频率f6=20.1Hz。
随着转速的减小,脉宽T1逐渐变大,但占空比基本保持不变,而且速度不能无限减小。
六、思考题1、利用霍尔元件测转速,在测量上是否有所限制?答:有,测量速度不能过慢,因为磁感应强度发生变化的周期过长,大于读取脉冲信号的电路的工作周期,就会导致计数错误。
2、本实验装置上用了二只磁钢,能否只用一只磁钢?答:如果霍尔是单极的,可以只用一只磁钢,但可靠性和精度会差一些;如果霍尔是双极的,那么必须要有一组分别为n/s极的磁钢去开启关断它,那么至少要两只磁钢。
1。
霍尔传感器测速原理
霍尔传感器测速原理是利用霍尔效应来实现的。
霍尔效应是指当通过一段导电材料的电流受到磁场的影响时,材料两侧产生的电势差会发生变化的现象。
基于这个原理,霍尔传感器通常由霍尔元件、磁场源和信号处理电路组成。
在测速应用中,霍尔传感器通常被安装在待测物体的周围,例如发动机的曲轴或车轮上。
当待测物体运动时,霍尔传感器感知到磁场变化,从而产生一个与物体运动速度成正比的电压信号。
具体测速原理如下:
1. 磁场源: 磁场源通常是一个永磁体,它会产生一个稳定的磁场。
待测物体经过磁场源时,磁场的强度会发生变化。
2. 霍尔元件: 霍尔元件是一种特殊的半导体元件,它具有灵敏的磁场感知能力。
当霍尔元件周围的磁场强度发生变化时,霍尔元件内部会产生电势差。
3. 信号处理电路: 霍尔元件的电势差会通过信号处理电路进行放大、过滤和转换。
最终,信号处理电路将电势差转换为与待测物体速度成正比的电压信号。
通过测量输出电压的变化,我们可以计算出待测物体的速度。
通常,这个电压信号会通过连接到微控制器或其他外部设备的输出引脚进行进一步处理和使用。
需要注意的是,为了确保准确的测速结果,霍尔传感器的位置和磁场源的设置需要仔细考虑和校准。
此外,在实际应用中,还需要考虑到可能存在的电磁干扰和其他因素对测速结果的影响。
因此,在使用霍尔传感器进行测速时,需要进行适当的验证和校准工作,以确保测量结果的准确性。

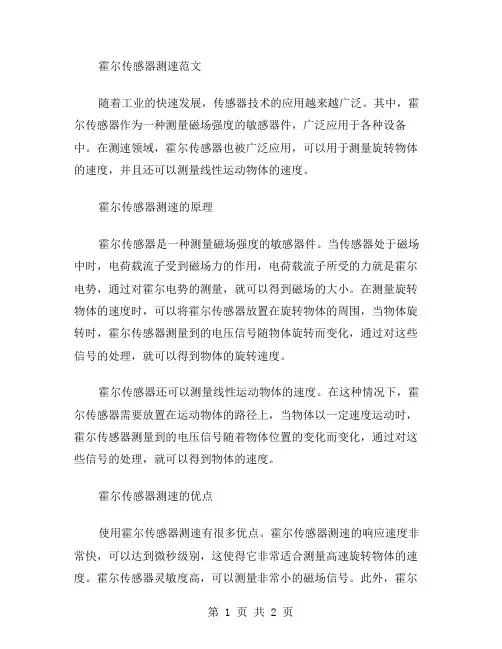

霍尔传感器测速范文随着工业的快速发展,传感器技术的应用越来越广泛。
其中,霍尔传感器作为一种测量磁场强度的敏感器件,广泛应用于各种设备中。
在测速领域,霍尔传感器也被广泛应用,可以用于测量旋转物体的速度,并且还可以测量线性运动物体的速度。
霍尔传感器测速的原理霍尔传感器是一种测量磁场强度的敏感器件。
当传感器处于磁场中时,电荷载流子受到磁场力的作用,电荷载流子所受的力就是霍尔电势,通过对霍尔电势的测量,就可以得到磁场的大小。
在测量旋转物体的速度时,可以将霍尔传感器放置在旋转物体的周围,当物体旋转时,霍尔传感器测量到的电压信号随物体旋转而变化,通过对这些信号的处理,就可以得到物体的旋转速度。
霍尔传感器还可以测量线性运动物体的速度。
在这种情况下,霍尔传感器需要放置在运动物体的路径上,当物体以一定速度运动时,霍尔传感器测量到的电压信号随着物体位置的变化而变化,通过对这些信号的处理,就可以得到物体的速度。
霍尔传感器测速的优点使用霍尔传感器测速有很多优点。
霍尔传感器测速的响应速度非常快,可以达到微秒级别,这使得它非常适合测量高速旋转物体的速度。
霍尔传感器灵敏度高,可以测量非常小的磁场信号。
此外,霍尔传感器具有体积小、重量轻、方便安装等优点,可以方便地应用于各种场合。
霍尔传感器测速的应用霍尔传感器测速在现代工业中得到了广泛应用。
在汽车行业中,霍尔传感器被用于测量车轮旋转的速度,以便控制汽车的速度和刹车效果。
在机床行业中,霍尔传感器被用于测量切削工具的转速,以便更好地控制加工过程。
在电子设备中,霍尔传感器被用于测量风扇转速等,以便对风扇速度进行控制。
霍尔传感器测速在生活中也有很多应用。
比如,在自行车中使用霍尔传感器测速,可以测量自行车的速度和里程,以便更好地控制骑行的效果。
另外,在家庭电器中也经常使用霍尔传感器测速,如洗衣机中的电机转速测量,以便更好地控制洗衣机的清洗效果等。
结语霍尔传感器测速技术在现代工业和生活中得到了广泛应用,其优点是响应速度快、灵敏度高、体积小、重量轻、方便安装等,非常适合测量高速旋转物体的速度和线性运动物体的速度。

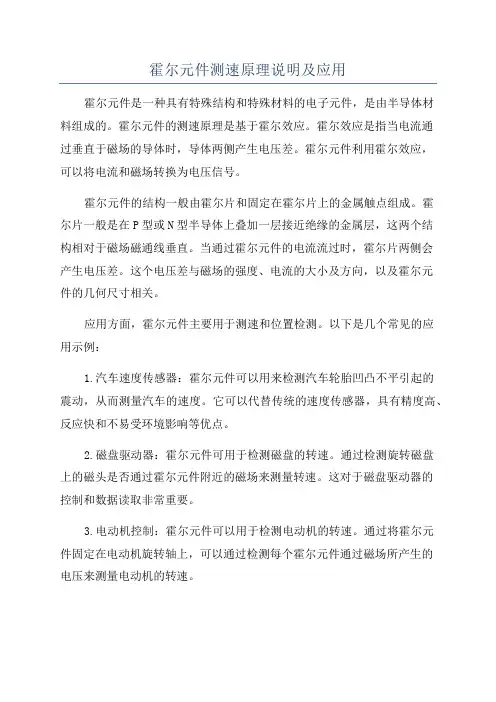

霍尔元件测速原理说明及应用霍尔元件是一种具有特殊结构和特殊材料的电子元件,是由半导体材料组成的。
霍尔元件的测速原理是基于霍尔效应。
霍尔效应是指当电流通过垂直于磁场的导体时,导体两侧产生电压差。
霍尔元件利用霍尔效应,可以将电流和磁场转换为电压信号。
霍尔元件的结构一般由霍尔片和固定在霍尔片上的金属触点组成。
霍尔片一般是在P型或N型半导体上叠加一层接近绝缘的金属层,这两个结构相对于磁场磁通线垂直。
当通过霍尔元件的电流流过时,霍尔片两侧会产生电压差。
这个电压差与磁场的强度、电流的大小及方向,以及霍尔元件的几何尺寸相关。
应用方面,霍尔元件主要用于测速和位置检测。
以下是几个常见的应用示例:1.汽车速度传感器:霍尔元件可以用来检测汽车轮胎凹凸不平引起的震动,从而测量汽车的速度。
它可以代替传统的速度传感器,具有精度高、反应快和不易受环境影响等优点。
2.磁盘驱动器:霍尔元件可用于检测磁盘的转速。
通过检测旋转磁盘上的磁头是否通过霍尔元件附近的磁场来测量转速。
这对于磁盘驱动器的控制和数据读取非常重要。
3.电动机控制:霍尔元件可以用于检测电动机的转速。
通过将霍尔元件固定在电动机旋转轴上,可以通过检测每个霍尔元件通过磁场所产生的电压来测量电动机的转速。
4.位置检测:通过将霍尔元件固定在物体上,可以实时检测物体的位置。
这在一些自动控制系统中很有用,比如门禁系统、自动灯光调节和行车记录仪。
霍尔元件在工业和生活中有很广泛的应用。
它具有高灵敏度、快速响应、抗干扰能力强等优点,可以实现非接触测量和控制。
随着科技的进步和应用领域的扩大,霍尔元件的应用将会更加广泛。

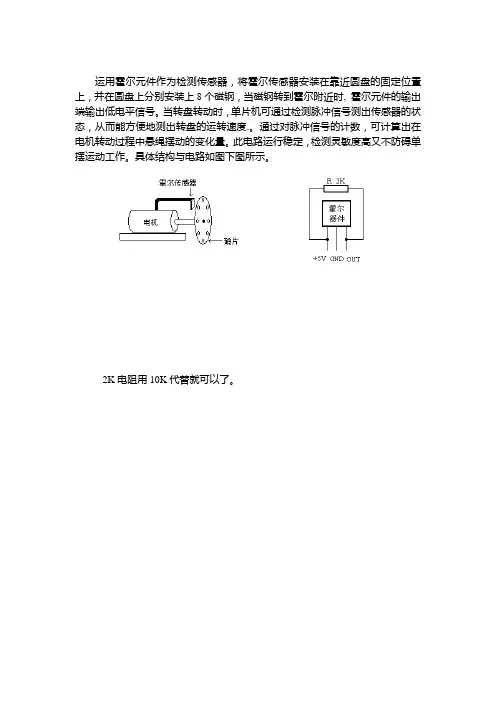

运用霍尔元件作为检测传感器,将霍尔传感器安装在靠近圆盘的固定位置上,并在圆盘上分别安装上8个磁钢,当磁钢转到霍尔附近时, 霍尔元件的输出端输出低电平信号。
当转盘转动时,单片机可通过检测脉冲信号测出传感器的状态,从而能方便地测出转盘的运转速度.。
通过对脉冲信号的计数,可计算出在电机转动过程中悬绳摆动的变化量。
此电路运行稳定,检测灵敏度高又不防碍单摆运动工作。
具体结构与电路如图下图所示。
2K电阻用10K代替就可以了。

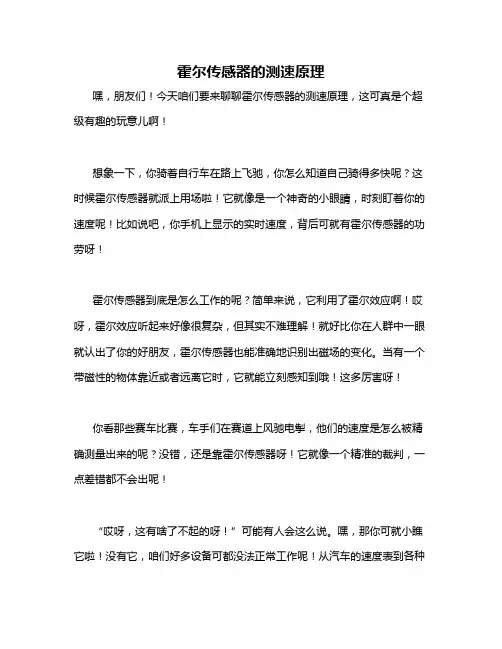

霍尔传感器的测速原理
嘿,朋友们!今天咱们要来聊聊霍尔传感器的测速原理,这可真是个超级有趣的玩意儿啊!
想象一下,你骑着自行车在路上飞驰,你怎么知道自己骑得多快呢?这时候霍尔传感器就派上用场啦!它就像是一个神奇的小眼睛,时刻盯着你的速度呢!比如说吧,你手机上显示的实时速度,背后可就有霍尔传感器的功劳呀!
霍尔传感器到底是怎么工作的呢?简单来说,它利用了霍尔效应啊!哎呀,霍尔效应听起来好像很复杂,但其实不难理解!就好比你在人群中一眼就认出了你的好朋友,霍尔传感器也能准确地识别出磁场的变化。
当有一个带磁性的物体靠近或者远离它时,它就能立刻感知到哦!这多厉害呀!
你看那些赛车比赛,车手们在赛道上风驰电掣,他们的速度是怎么被精确测量出来的呢?没错,还是靠霍尔传感器呀!它就像一个精准的裁判,一点差错都不会出呢!
“哎呀,这有啥了不起的呀!”可能有人会这么说。
嘿,那你可就小瞧它啦!没有它,咱们好多设备可都没法正常工作呢!从汽车的速度表到各种
工业设备的转速测量,都离不开它呢!你想想,如果没有它准确地测速,那岂不是会乱套呀!
所以啊,霍尔传感器的测速原理真的超级重要呢!它就像是一个默默工作的小英雄,一直在为我们服务着,让我们的生活变得更加有序、更加方便!你们说呢?。

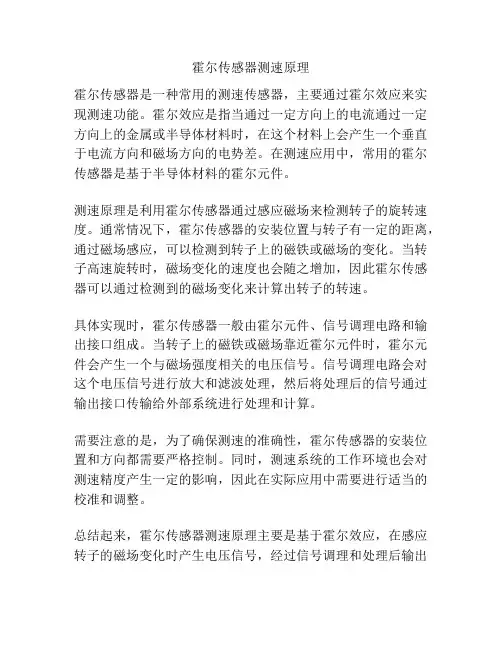

霍尔传感器测速原理
霍尔传感器是一种常用的测速传感器,主要通过霍尔效应来实现测速功能。
霍尔效应是指当通过一定方向上的电流通过一定方向上的金属或半导体材料时,在这个材料上会产生一个垂直于电流方向和磁场方向的电势差。
在测速应用中,常用的霍尔传感器是基于半导体材料的霍尔元件。
测速原理是利用霍尔传感器通过感应磁场来检测转子的旋转速度。
通常情况下,霍尔传感器的安装位置与转子有一定的距离,通过磁场感应,可以检测到转子上的磁铁或磁场的变化。
当转子高速旋转时,磁场变化的速度也会随之增加,因此霍尔传感器可以通过检测到的磁场变化来计算出转子的转速。
具体实现时,霍尔传感器一般由霍尔元件、信号调理电路和输出接口组成。
当转子上的磁铁或磁场靠近霍尔元件时,霍尔元件会产生一个与磁场强度相关的电压信号。
信号调理电路会对这个电压信号进行放大和滤波处理,然后将处理后的信号通过输出接口传输给外部系统进行处理和计算。
需要注意的是,为了确保测速的准确性,霍尔传感器的安装位置和方向都需要严格控制。
同时,测速系统的工作环境也会对测速精度产生一定的影响,因此在实际应用中需要进行适当的校准和调整。
总结起来,霍尔传感器测速原理主要是基于霍尔效应,在感应转子的磁场变化时产生电压信号,经过信号调理和处理后输出
转速信息。
这种测速方法具有响应快速、精度高和稳定性好等优点,在各种工业和汽车应用中都得到了广泛应用。

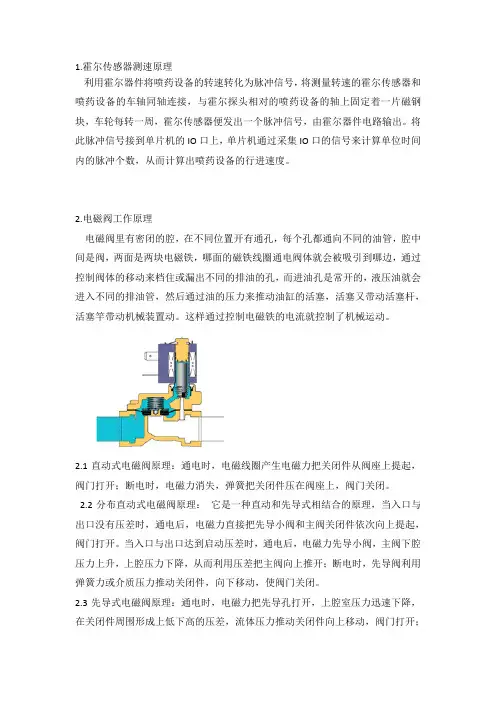

1.霍尔传感器测速原理利用霍尔器件将喷药设备的转速转化为脉冲信号,将测量转速的霍尔传感器和喷药设备的车轴同轴连接,与霍尔探头相对的喷药设备的轴上固定着一片磁钢块,车轮每转一周,霍尔传感器便发出一个脉冲信号,由霍尔器件电路输出。
将此脉冲信号接到单片机的IO口上,单片机通过采集IO口的信号来计算单位时间内的脉冲个数,从而计算出喷药设备的行进速度。
2.电磁阀工作原理电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
2.1直动式电磁阀原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
2.2分布直动式电磁阀原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
2.3先导式电磁阀原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
3.光电耦合器光电偶合器件(简称光耦)是把发光器件(如发光二极体)和光敏器件(如光敏三极管)组装在一起,通过光线实现耦合构成电—光和光—电的转换器件.它对输入、输出电信号有良好的隔离作用.当电信号送入光电耦合器的输入端时,发光二极体通过电流而发光,光敏元件受到光照后产生电流,CE导通;当输入端无信号,发光二极体不亮,光敏三极管截止,CE不通。

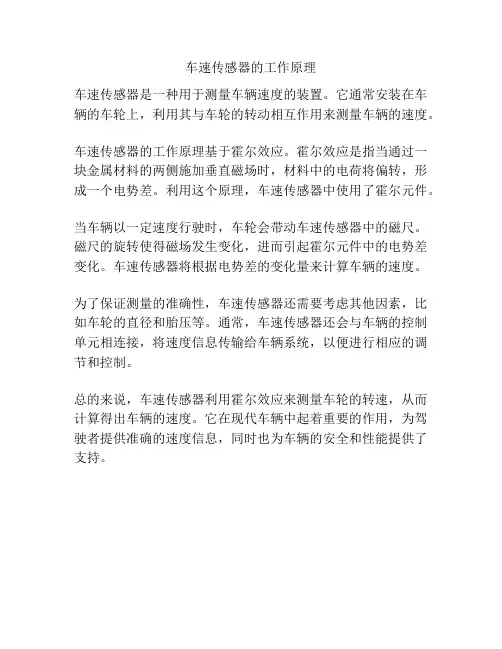

车速传感器的工作原理
车速传感器是一种用于测量车辆速度的装置。
它通常安装在车辆的车轮上,利用其与车轮的转动相互作用来测量车辆的速度。
车速传感器的工作原理基于霍尔效应。
霍尔效应是指当通过一块金属材料的两侧施加垂直磁场时,材料中的电荷将偏转,形成一个电势差。
利用这个原理,车速传感器中使用了霍尔元件。
当车辆以一定速度行驶时,车轮会带动车速传感器中的磁尺。
磁尺的旋转使得磁场发生变化,进而引起霍尔元件中的电势差变化。
车速传感器将根据电势差的变化量来计算车辆的速度。
为了保证测量的准确性,车速传感器还需要考虑其他因素,比如车轮的直径和胎压等。
通常,车速传感器还会与车辆的控制单元相连接,将速度信息传输给车辆系统,以便进行相应的调节和控制。
总的来说,车速传感器利用霍尔效应来测量车轮的转速,从而计算得出车辆的速度。
它在现代车辆中起着重要的作用,为驾驶者提供准确的速度信息,同时也为车辆的安全和性能提供了支持。
霍尔测速原理霍尔效应是指当导体横跨于两个垂直的电场时,导体内的电子将会受到一个力,并朝着一个方向运动。
这个现象是由美国物理学家爱德华·霍尔在19世纪发现的,因此而得名。
霍尔效应在现代科技中有着广泛的应用,其中之一就是在测速领域中的应用。
霍尔测速原理是基于霍尔效应的一种测速方法。
在实际的应用中,通常会使用霍尔传感器来实现测速功能。
霍尔传感器是一种能够检测磁场变化的传感器,它通过测量磁场的变化来实现对物体运动速度的测量。
在霍尔测速原理中,当被测物体在运动时,会产生磁场的变化。
而霍尔传感器正是利用这种磁场变化来实现测速的。
当被测物体经过霍尔传感器时,磁场的变化会引起霍尔传感器内的电子受到力的作用,从而产生电压信号。
通过测量这个电压信号的变化,就可以得到被测物体的运动速度。
在实际的应用中,霍尔测速原理具有许多优点。
首先,它可以实现非接触式的测速,不会对被测物体造成影响,因此适用范围广泛。
其次,霍尔传感器具有高灵敏度和快速响应的特点,可以实现对高速运动物体的准确测速。
此外,霍尔传感器的结构简单,成本低廉,易于制造和维护,因此在工业领域中得到了广泛的应用。
除了工业领域,霍尔测速原理还在汽车、航空航天、船舶等领域得到了广泛的应用。
在汽车中,霍尔传感器被用于测量车轮的转速,从而实现对车速的准确测量。
在航空航天领域,霍尔传感器被用于测量飞行器的速度和加速度,为飞行器的导航和控制提供重要的数据支持。
在船舶领域,霍尔传感器则被用于测量船舶的速度和航向,为航行安全提供保障。
总的来说,霍尔测速原理是一种基于霍尔效应的测速方法,具有非接触式、高灵敏度、快速响应、成本低廉等优点。
在工业、汽车、航空航天、船舶等领域都得到了广泛的应用。
随着科技的不断进步,相信霍尔测速原理将会在更多的领域发挥重要作用,为人们的生活和工作带来更多的便利和安全保障。
基于霍尔传感器的测速系统设计引言随着科技的不断发展,传感器技术在各个领域中得到了广泛的应用,其中包括了测速系统。
测速系统是用来测量物体的速度,常常用在汽车、电动车、风力发电机等领域中。
在测速系统中,霍尔传感器因其稳定性和高精度而备受青睐。
本文将从霍尔传感器的原理出发,设计一套基于霍尔传感器的测速系统。
一、霍尔传感器的原理霍尔传感器是一种能够检测磁场的传感器,通过检测磁场的变化来实现测速、测距等功能。
它的原理基于霍尔效应,即当导体中的电流通过时,会产生一个与该电流方向垂直的磁场。
当这个导体放在另一个磁场中时,霍尔传感器能够测量到这个外磁场对其产生的影响,从而实现对其速度和位置的测量。
1. 系统组成基于霍尔传感器的测速系统主要由霍尔传感器、信号处理模块、显示模块和电源模块共四大模块组成。
- 霍尔传感器:负责检测磁场的变化,将变化的信号传递给信号处理模块。
- 信号处理模块:接收并处理来自霍尔传感器的信号,通过算法得出物体的速度信息。
- 显示模块:将通过处理得到的物体速度信息以数值形式显示在显示屏上,方便用户观察。
- 电源模块:负责为整个系统提供电力支持。
2. 系统工作流程当物体运动时,霍尔传感器感应到磁场的变化,产生相应的电信号。
这些电信号经过信号处理模块进行处理,得出物体的速度信息,然后通过显示模块展示给用户。
整个系统需要电源模块提供电力支持。
3. 系统设计关键技术在基于霍尔传感器的测速系统设计中,需要考虑以下几个关键技术:- 霍尔传感器的选型:要根据实际的应用场景选择合适的霍尔传感器,考虑到测速范围、精度、工作温度等因素。
- 信号处理算法:通过对霍尔传感器采集到的信号进行处理,得出准确的速度信息。
这需要设计合理的信号处理算法。
- 显示模块的选择:选择合适的显示模块,以便将处理得到的速度信息清晰地展示给用户。
- 电源模块设计:需要合理设计电源模块,以确保整个系统能够稳定地工作。
4. 系统实现步骤基于霍尔传感器的测速系统的实现步骤如下:- 选型:根据实际需求选型合适的霍尔传感器和其他相关模块。
霍尔传感器测速原理
首先,我们需要了解一下霍尔效应。
霍尔效应是指当导体中有电流通过时,放置在导体两侧的磁场会使导体产生电压。
这个现象被称为霍尔效应,利用这一效应可以制造出霍尔传感器。
霍尔传感器通常由霍尔元件和磁场发生器组成。
当被测物体移动时,磁场发生器会产生磁场,而霍尔元件则会受到磁场的影响产生电压信号。
通过测量这个电压信号的变化,就可以得知物体的速度。
在实际应用中,霍尔传感器可以被广泛应用在汽车、电梯、工业设备等领域。
比如在汽车中,霍尔传感器可以被用来测量车轮的转速,从而实现车速的测量。
在电梯中,霍尔传感器可以被用来监测电梯的运行速度,确保电梯的安全运行。
在工业设备中,霍尔传感器可以被用来监测机械设备的运行速度,从而实现对设备的控制和监测。
除了测速外,霍尔传感器还可以被用来检测物体的位置。
通过对霍尔传感器的布置和信号处理,可以实现对物体位置的准确测量。
这使得霍尔传感器在自动化控制系统中有着重要的应用。
总的来说,霍尔传感器测速原理是基于霍尔效应和磁场的变化来实现的。
通过对磁场变化产生的电压信号进行测量,可以实现对物体速度的准确测量。
霍尔传感器在汽车、电梯、工业设备等领域有着广泛的应用,不仅可以实现对物体速度的测量,还可以实现对物体位置的准确监测。
这使得霍尔传感器成为了自动化控制系统中不可或缺的重要组成部分。
霍尔效应在车速传感器中的应用摘要:霍尔传感器是利用霍尔效应实现磁电转换的一种传感器,它具有无触点、灵敏度高、线性度好、稳定性高、体积小和耐高温等特点,在车速测量中占有非常重要的地位。
关键词:霍尔效应霍尔传感器轮速1.前言当前汽车车速传感器多采用霍尔式原理, 此传感器是一种基于霍尔效应的传感器, 具有对磁场敏感度高、输出信号稳定、频率响应快、抗电磁干扰能力强、结构简单、使用方便、无触点等特点。
它主要是由特定磁极对数的永久磁铁( 一般为4 或8 对) 、霍尔元件、旋转机构及输入/输出插件等组成[1] 。
其工作原理是当传感器的旋转机构在外驱动作用下旋转时, 会带动永久磁铁旋转, 穿过霍尔元件的磁场将产生周期性变化, 引起霍尔元件输出电压变化, 通过后续电路处理形成稳定的脉冲电压信号, 作为车速传感器的输出信号。
2.霍尔传感器霍尔传感器是把霍尔元件、温度补偿电路、放大器及稳压电源等集成在一个芯片上,然后封装起来构成的. 由于霍尔传感器测量方式属于补偿式测量[2]。
霍尔传感器分为线性和开关型两种,线性霍尔传感器主要用于位移、压力、电功率等测量,开关型霍尔传感器主要用于转速、转角、液位等测量。
将载流导体或半导体板放在磁场中, 使磁场方向垂直于电流方向, 在导体板两侧ab 之间就会出现横向电势差U。
这种现象是霍尔首先发现的, 因此,称之为霍尔效应,如图1所示,板两侧形成的电势差称U 为霍尔电压。
图1 霍尔效应图2 霍尔转数传感器结构原理(1)式中: I: 控制电流e0: 电子电荷量;B: 磁感应强度;d: 半导体的厚度;n: 电子浓度。
由霍尔原理可知, 霍尔传感器的输出电压U 与被测物体的运动速度无关, 因此它的高、低速特性都很好, 若用其测量物体的转速, 其下限速度可以接近于0,上线速度从理论上讲可以不受限制, 即它可以满足工程中各种运行速度的测量。
正因为如此, 汽车上的车速传感器大多采用霍尔式传感器。
用霍尔元件作为汽车的车轮转速传感器时, 多采用磁感应强度作输人信号, 且如图2所示结构为多[3]。
霍尔传感器测速原理霍尔传感器是一种测量磁场强度的传感器,可以用于测量转速。
其测速原理是利用霍尔元件的特性,通过测量磁场的变化来确定转速。
本文将介绍霍尔传感器测速原理及其应用。
一、霍尔元件的工作原理霍尔元件是一种基于霍尔效应的传感器。
霍尔效应是指当电流通过具有导电性的材料时,会在材料中产生电场,从而产生一定的电压。
这种电压称为霍尔电势,其大小与磁场的强度和方向有关。
霍尔元件通常是由半导体材料制成的。
当磁场作用于半导体材料时,由于霍尔效应的作用,会在元件的两端产生一定的电压,这种电压称为霍尔电势。
根据霍尔电势的大小和方向,可以确定磁场的强度和方向。
二、霍尔传感器测速原理霍尔传感器通常由霍尔元件、放大器和输出电路组成。
当传感器安装在旋转物体上时,磁场的强度和方向会随着旋转而变化。
这时,霍尔元件会产生一定的霍尔电势,通过放大器和输出电路,可以将霍尔电势转换为电压信号输出。
根据旋转物体的转速和磁场的变化情况,可以测量出输出电压的频率和幅值。
通过对输出电压的处理,可以确定旋转物体的转速。
通常情况下,霍尔传感器的输出电压的频率与旋转物体的转速成正比,因此可以利用霍尔传感器来测量转速。
三、霍尔传感器的应用霍尔传感器具有灵敏度高、响应时间短、寿命长等优点,因此在工业控制、汽车电子、医疗器械等领域得到了广泛的应用。
在工业控制领域,霍尔传感器可以用于测量电机、风扇、泵等设备的转速,从而实现对这些设备的控制。
在汽车电子领域,霍尔传感器可以用于测量车轮的转速、发动机的转速等,从而实现对车辆的控制。
在医疗器械领域,霍尔传感器可以用于测量心脏起搏器的脉冲频率、血流速度等,从而实现对患者的监测。
霍尔传感器是一种常见的测速传感器,其测速原理基于霍尔元件的特性。
通过利用霍尔传感器测量旋转物体的转速,可以实现对各种设备的控制和监测。
成绩评定:传感器技术课程设计题目霍尔传感器小车测速摘要对车速测量,利用霍尔传感器工作频带宽、响应速度快、测量精度高的特性结合单片机控制电路,设计出了一种新型的测速系统,实现了对脉冲信号的精确、快速测量,硬件成本低,算法简单,稳定性好。
霍尔传感器测量电路设计、显示电路设计。
测量速度的霍尔传感器和车轴同轴连接,车轴没转一周,产生一定量的脉冲个数,有霍尔器件电路部分输出幅度为12 V 的脉冲。
经光电隔离器后成为输出幅度为5 V 转数计数器的计数脉冲。
控制定时器计数时间,即可实现对车速的测量。
在显示电路设计中,实现LED上直观地显示车轮的转数值。
与软件配合,实现了显示、报警功能关键词:单片机AT89C51 传感器 LED 仿真目录一、设计目的------------------------- 1二、设计任务与要求--------------------- 12.1设计任务------------------------- 12.2设计要求------------------------- 1三、设计步骤及原理分析 ----------------- 13.1设计方法------------------------- 13.2设计步骤------------------------- 33.3设计原理分析--------------------- 10四、课程设计小结与体会 ---------------- 11五、参考文献------------------------- 11一、设计目的通过《传感器及检测技术》课程设计,使学生掌握传感器及检测系统设计的方法和设计原则及相应的硬件调试的方法。
进一步理解传感器及检测系统的设计和应用。
用霍尔元件设计测量车速的电子系统,通过对霍尔元件工作原理的掌握实现对车速测量的应用,设计出具体的电子系统电路,并且能够完成精确的车速测量。
二、设计内容及要求2.1设计任务霍尔传感器一般由霍尔元件和磁钢组成,当霍尔元件和磁钢相对运动时,就会产生脉冲信号,根据磁钢和脉冲数量就可以计算转速,进而求出车速。
霍尔测速结论霍尔测速是一种常用的测速技术,在物理学和工程领域得到广泛应用。
它基于霍尔效应,通过测量电流和磁场的关系来计算速度,具有高精度和快速响应的特点。
本文将介绍霍尔测速的原理、应用和优势。
一、原理霍尔效应是描述在导电材料中,当电流通过时,垂直于电流方向施加磁场时,会产生电势差的现象。
这种现象是由于电子在磁场中受到洛伦兹力的作用,导致电子在材料中的运动轨迹发生偏转,进而产生电势差。
霍尔效应是基于这个原理设计的。
在霍尔测速中,通常使用霍尔元件来测量电势差。
霍尔元件是一种半导体材料,具有特殊的结构和材料参数,能够产生较大的霍尔电压。
当电流通过霍尔元件时,由于磁场的作用,电势差会在元件的两侧产生,这个电势差就是霍尔电压。
通过测量霍尔电压和已知的磁场强度,可以计算出速度。
二、应用霍尔测速广泛应用于各个领域,特别是在自动化控制和运动控制中。
以下是几个常见的应用场景:1. 汽车行驶速度测量:在汽车中,通过安装霍尔元件和磁场传感器,可以测量车辆的行驶速度。
这对于车辆控制和安全管理非常重要。
2. 电机转速测量:在电机控制系统中,通过安装霍尔元件和磁极传感器,可以实时监测电机的转速,从而及时调整电机的控制参数。
3. 流体流速测量:在流体控制系统中,通过在管道中安装霍尔元件和磁场传感器,可以测量流体的流速,从而控制流量和压力。
4. 机器人运动控制:在机器人控制系统中,通过安装霍尔元件和磁场传感器,可以实时监测机器人的运动速度,从而实现精确的运动控制。
三、优势与其他测速方法相比,霍尔测速具有以下优势:1. 高精度:霍尔测速可以实现较高的测量精度,通常可以达到0.1%以内的误差。
2. 快速响应:由于霍尔元件的特殊结构和材料参数,霍尔测速具有快速响应的特点,可以实时监测速度变化。
3. 非接触式测量:霍尔测速是一种非接触式测量方法,不需要物理接触目标物体,从而减少了对目标物体的影响。
4. 适应性强:霍尔测速适用于各种环境条件下的测量,无论是高温、低温还是高湿、低湿环境,都可以正常工作。
成绩评定:传感器技术课程设计题目霍尔传感器小车测速摘要对车速测量,利用霍尔传感器工作频带宽、响应速度快、测量精度高的特性结合单片机控制电路,设计出了一种新型的测速系统,实现了对脉冲信号的精确、快速测量,硬件成本低,算法简单,稳定性好。
霍尔传感器测量电路设计、显示电路设计。
测量速度的霍尔传感器和车轴同轴连接,车轴没转一周,产生一定量的脉冲个数,有霍尔器件电路部分输出幅度为12 V 的脉冲。
经光电隔离器后成为输出幅度为5 V 转数计数器的计数脉冲。
控制定时器计数时间,即可实现对车速的测量。
在显示电路设计中,实现LED上直观地显示车轮的转数值。
与软件配合,实现了显示、报警功能关键词:单片机AT89C51 传感器 LED 仿真目录一、设计目的------------------------- 1二、设计任务与要求--------------------- 12.1设计任务------------------------- 12.2设计要求------------------------- 1三、设计步骤及原理分析 ----------------- 13.1设计方法------------------------- 13.2设计步骤------------------------- 33.3设计原理分析--------------------- 10四、课程设计小结与体会 ---------------- 11五、参考文献------------------------- 11一、设计目的通过《传感器及检测技术》课程设计,使学生掌握传感器及检测系统设计的方法和设计原则及相应的硬件调试的方法。
进一步理解传感器及检测系统的设计和应用。
用霍尔元件设计测量车速的电子系统,通过对霍尔元件工作原理的掌握实现对车速测量的应用,设计出具体的电子系统电路,并且能够完成精确的车速测量。
二、设计内容及要求2.1设计任务霍尔传感器一般由霍尔元件和磁钢组成,当霍尔元件和磁钢相对运动时,就会产生脉冲信号,根据磁钢和脉冲数量就可以计算转速,进而求出车速。
现要求设计一个测量系统,在小车的适当位置安装霍尔元件及磁钢,使之具有以下功能:功能:1)LED数码管显示小车的行驶距离(单位:cm)。
2)具有小车前进和后退检测功能,并用指示灯显示。
3)记录小车的行驶时间,并实时计算小车的行驶速度。
4)距离测量误差<2cm。
5)其它。
2.2设计要求设计要求首先选定传感器,霍尔传感器具有灵敏、可靠、体积小巧、无触点、无磨损、使用寿命长、功耗低等优点,综合了电机转速测量系统的要求。
其次设计一个单片机小系统,掌握单片机接口电路的设计技巧,学会利用单片机的定时器和中断系统对脉冲信号进行测量或计数。
再次实时测量显示并有报警功能,实时测量根据脉冲计数来实现转速测量的方法。
要求霍尔传感器转速为0~5000r/min。
三、设计步骤及原理分析3.1 设计方法3.1.1 霍尔效应所谓霍尔效应,是指磁场作用于载流金属导体、半导体中的载流子时,产生横向电位差的物理现象。
金属的霍尔效应是1879年被美国物理学家霍尔发现的。
当电流通过金属箔片时,若在垂直于电流的方向施加磁场,则金属箔片两侧面会出现横向电位差。
半导体中的霍尔效应比金属箔片中更为明显,而铁磁金属在居里温度以下将呈现极强的霍尔效应。
霍尔效应的原理图如图1-2所示。
图1-2霍尔效应的原理图当电流I通过放在磁场中的半导体基片(霍尔元件)且电流方向和磁场方向垂直时,在垂直于电流和磁通的半导体基片的横向侧面上即产生一个电压,这个电压称为霍尔电压U。
霍尔电压U的高低与通过的电流I和磁场强度B成正比,可用下列公式表示:式中K—霍尔元件的灵敏度I—电流B—磁场强度由上式知霍尔电动势与、I、B有关。
当I、B大小一定时,越大,越大。
显然,一般希望越大越好。
若磁感应强度B不垂直于霍尔元件,而是与其法线成某一角度θ时,此时的霍尔电动势为U =K IBcosθ由上式可知,当通过的电流I为一定值时,霍尔电压与磁场强度B成正比,且当B的方向改变时,霍尔电势的方向也随之改变。
即霍尔电压的大小只与磁场强度大小关而与磁通的变化速率无关。
如果所施加的磁场为交变磁场,则霍尔电势为同频率的交变电动势。
由于通电导线周围存在磁场,其大小与导线中的电流成正比,故可以利用霍尔元件测量出磁场,就可确定导线电流的大小。
利用这一原理可以设计制成霍尔电流传感器。
其优点是不与被测电路发生电接触,不影响被测电路,不消耗被测电源的功率,特别适合于大电流传感。
若把霍尔元件置于电场强度为E、磁场强度为H的电磁场中,则在该元件中将产生电流I,元件上同时产生的霍尔电位差与电场强度E成正比,如果再测出该电磁场的磁场强度,则电磁场的功率密度瞬时值P可由P=EH确定。
如果把霍尔元件集成的开关按预定位置有规律地布置在物体上,当装在运动物体上的永磁体经过它时,可以从测量电路上测得脉冲信号。
根据脉冲信号列可以传感出该运动物体的位移。
若测出单位时间内发出的脉冲数,则可以确定其运动速度。
3.1.2 霍尔元件测速原理基于霍尔传感器的速度测量系统工作过程是:测量转速的霍尔传感器和机轴同轴连接,机轴每转一周,产生一定量的脉冲个数,由霍尔器件电路部分输出。
经光电耦合后,成为转速计数器的计数脉冲。
同时传感器电路输出幅度为12v的脉冲经光电耦合后降为5v,保持同89C51逻辑电平相一致。
控制计数时间,即可实现计数器的计数值对应机轴的转速值。
CPU将该值数据处理后,在LCD上显示出来。
一旦超速,CPU通过喇叭和指示灯发出声、光报警信号。
3.2设计步骤3.2.1 系统框图及主程序流程框图1.系统框图以单片机AT89C5l为控制核心,用霍尔集成传感器作为测量转速的检测元件,最后用字符型液晶显示器1602(HD44780控制)显示的小型直流电动机转速的方法,是数字式测量方法,智能化微电脑代替了传统的机械式或模拟式结构。
系统原理框图如图3所示。
图3-2-1系统原理框图本次设计系统以单片机AT89C5l为控制核心。
用霍尔集成传感器作为测量小型直流电机转速的检测元件,经过单片机数据处理,用字符型液晶显示器1602显示小型直流电机的转速。
另外系统还可完成对电机的开关控制、系统工作时间、当前时间及电机状态的显示。
单片机转速测量系统。
组成单片机转速测量系统的有传感器、处理器、计数器和显示器四个部分组成。
2. 主程序流程图3整体电路设计霍尔传感器和电机机轴同轴连接,机轴每转一周,产生一定量的脉冲个数,由霍尔器件电路输出。
经过电耦合器后,即经过隔离整形电路后,成为转数计数器的计数脉冲。
同时霍尔传感器电路输出幅度为12V的脉冲经光电耦合后降为5V,保持同单片机AT89C51逻辑电平相一致,控制计数时间,即可实现计数器的计数值对应机轴的转速值。
先进行初始化设置各定时器初值,然后判断是否启动系统进行测量。
如果是,就启动系统运行。
如果不是就等待启动。
启动系统后,霍尔传感器检测脉冲到来后,启动外部中断,每来一个脉冲中断一次,记录脉冲个数。
同时启动T0定时器工作,每1秒定时中断一次,读取记录的脉冲个数,即电机转速。
连续采样三次,取平均值记为一次转速值。
再进行数值的判断,若数值高于5000rpm则报警并返回初始化阶段,否则就进行正常速度液晶显示。
4传感器部分主要分为两个部分。
第一部分是利用霍尔器件将电机转速转化为脉冲信号;第二个部分是使用光耦,将传感器输出的信号和单片机的计数电路两个部分隔开,减少计数的干扰。
用于测量的A44E集成霍尔开关,磁钢用直径D=6.004mm,长度为L=3.032mm的钕铁硼磁钢。
电源用直流,霍尔开关输出由四位半直流数字电压表测量,磁感应强度B用95A。
5定时器中断主程序在对定时器、计数器、堆栈等进行初始化后即判断标志位是否为1,如果为1,说明要求对数据进行计算处理,首先将标志位清零,以保证下次能正常判断,然后进入数据处理程序,由于这里的闸门时间为1s,而显示要求为转/分,因此,要将测到的数据进行转换,转换的方法是将测得的数据乘以60,但由于转轴上安装有4只磁钢,每旋转一周可以得到4个脉冲,因此,要将测得的数据除以4,所以综合起来,将测得的数据乘以60/4=15即可得到每分钟的转速。
计算得到的结果是二进制的整数,要将数据送往显示缓冲区需要将该数转化为BCD码。
运算得到的是压缩BCD码,需要将其转换为非压缩BCD码。
定时器T0用作4ms定时发生器,在定时中断程序中进行数码管的动态扫描,同时产生1s的闸门信号。
1s闸门信号的产生是通过一个计数器Count,每次中断时间为4ms,每计250次即为1s,到了1s后,即清除计数器Count,然后关闭作为计数器用的INT0,读出TH0、TL0中的数值,分别送入SpCount和SpCount+1单元,将T0中的值清空,置标志位为1,要求主程序进行速度值的计算。
这里还有一个细节,用作1s闸门信号产生的Count每次中断都会加1,而INT0却有一个周期是被关闭的,因此,计数值是251而不是250。
系统采用外部晶振,系统时钟SYSCLK等于18432000,T0定时1ms,初始化时TH0=(-SY-SCLK /1000)》8;TL0=-(SYSCLK/1000)。
等待1s到,输出转速脉冲个数N,计算电机转速值。
将1s内的转速值换算成1 min内的电机转速值,并在LCD上输出测量结果。
/*------------------------主函数-------------------------*/void main(){int_all();//全局初始化while(1){disp_count();//数据处理if(zhuan>5000) //转速警告{warning=1;}if(zhuan<4999){warning=0;}write_command(0x80);for (i=0;i<sizeof(display)-1;i++){write_data(display[i]); //LCD显示delay(5);}}}中断服务程序设计一、外部计数中断/*-------------------外部中断0计数程序-------------------*/void counter(void) interrupt 0{EX1=0; //关外部中断0count++;//计数加1if(count==4) //4次循环为电机转一圈{count=1; //初始化计数z++;//转圈计数加1}EX1=1; //开外部中断0}二、定时器中断/*-----------------内部中断0计时计数程序-----------------*/void Time0(void) interrupt 2 using 0 {TH0=0x4c; //50ms定时TL0=0x00;msec++;if(msec==20) //50*20=1S {msec=0; zhuan=z; z=0;}}6显示程序设计液晶显示模块是一个慢显示器件,所以在执行每条指令之前一定要确认模块的忙标志为低电平,表示不忙,否则此指令失效。
