CAD教程如何打印出大小合适的图纸

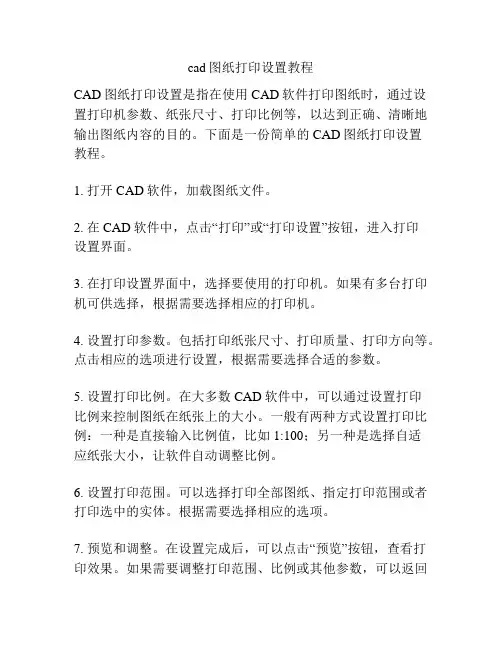

cad图纸打印设置教程CAD图纸打印设置是指在使用CAD软件打印图纸时，通过设置打印机参数、纸张尺寸、打印比例等，以达到正确、清晰地输出图纸内容的目的。

下面是一份简单的CAD图纸打印设置教程。

1. 打开CAD软件，加载图纸文件。

2. 在CAD软件中，点击“打印”或“打印设置”按钮，进入打印设置界面。

3. 在打印设置界面中，选择要使用的打印机。

如果有多台打印机可供选择，根据需要选择相应的打印机。

4. 设置打印参数。

包括打印纸张尺寸、打印质量、打印方向等。

点击相应的选项进行设置，根据需要选择合适的参数。

5. 设置打印比例。

在大多数CAD软件中，可以通过设置打印比例来控制图纸在纸张上的大小。

一般有两种方式设置打印比例：一种是直接输入比例值，比如1:100；另一种是选择自适应纸张大小，让软件自动调整比例。

6. 设置打印范围。

可以选择打印全部图纸、指定打印范围或者打印选中的实体。

根据需要选择相应的选项。

7. 预览和调整。

在设置完成后，可以点击“预览”按钮，查看打印效果。

如果需要调整打印范围、比例或其他参数，可以返回设置界面进行修改。

8. 确定打印设置。

在预览无误后，确认打印设置。

点击“打印”或“确定”按钮，开始打印图纸。

9. 监控打印进程。

在打印过程中，可以观察打印机状态，确保正常打印。

如果有异常情况出现，及时停止打印，并检查打印机和软件设置。

10. 完成打印。

等待打印完成后，取下打印的图纸，并检查图纸质量。

如有需要，可以进行二次打印或调整设置。

以上是一份简单的CAD图纸打印设置教程。

根据具体的CAD 软件而言，可能会存在一些差异和额外的设置选项。

有关更详细、专业的教程，建议查阅相应的软件说明书或咨询相关专业人士。

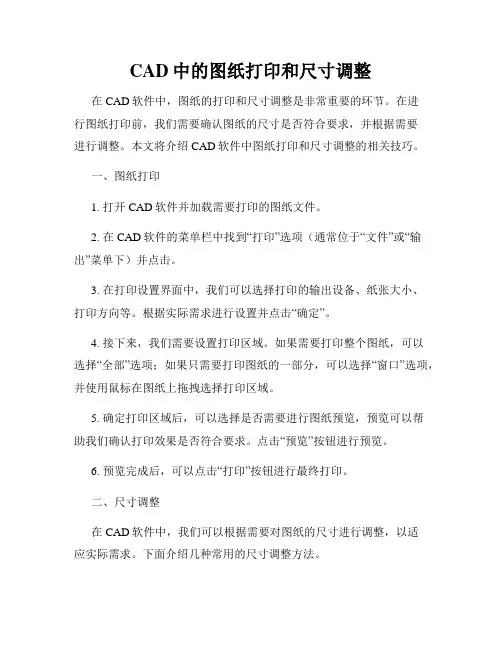

CAD中的图纸打印和尺寸调整在CAD软件中，图纸的打印和尺寸调整是非常重要的环节。

在进行图纸打印前，我们需要确认图纸的尺寸是否符合要求，并根据需要进行调整。

本文将介绍CAD软件中图纸打印和尺寸调整的相关技巧。

一、图纸打印1. 打开CAD软件并加载需要打印的图纸文件。

2. 在CAD软件的菜单栏中找到“打印”选项（通常位于“文件”或“输出”菜单下）并点击。

3. 在打印设置界面中，我们可以选择打印的输出设备、纸张大小、打印方向等。

根据实际需求进行设置并点击“确定”。

4. 接下来，我们需要设置打印区域。

如果需要打印整个图纸，可以选择“全部”选项；如果只需要打印图纸的一部分，可以选择“窗口”选项，并使用鼠标在图纸上拖拽选择打印区域。

5. 确定打印区域后，可以选择是否需要进行图纸预览，预览可以帮助我们确认打印效果是否符合要求。

点击“预览”按钮进行预览。

6. 预览完成后，可以点击“打印”按钮进行最终打印。

二、尺寸调整在CAD软件中，我们可以根据需要对图纸的尺寸进行调整，以适应实际需求。

下面介绍几种常用的尺寸调整方法。

1. 比例缩放：可以通过比例缩放功能对整个图纸进行放大或缩小。

选择比例缩放工具（通常为菜单栏中的“缩放”选项），然后选择需要调整的尺寸比例。

可以通过手动输入比例值或选择常用的比例值进行调整。

2. 单位缩放：如果只需要调整图纸中的某一部分尺寸，可以选择单位缩放功能。

选中需要调整的对象或图层，然后选择单位缩放工具（通常为菜单栏中的“缩放”选项）。

按照提示输入需要调整的比例值，即可完成单位缩放操作。

3. 伸缩：伸缩命令可以通过修改固定点和基准点来改变图纸中的尺寸。

选择伸缩工具（通常为菜单栏中的“编辑”选项），然后选择需要调整的对象或图层。

按照提示指定固定点和基准点，以及需要的伸缩比例，即可完成伸缩操作。

4. 标注修改：在CAD中，我们还可以通过修改标注的值来调整图纸的尺寸。

选择标注对象，右键点击，选择“属性”选项，在属性管理器中找到标注的数值并进行修改。

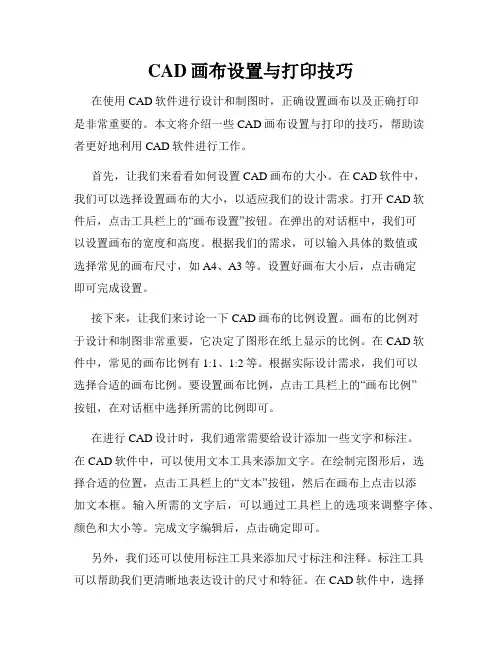

CAD画布设置与打印技巧在使用CAD软件进行设计和制图时，正确设置画布以及正确打印是非常重要的。

本文将介绍一些CAD画布设置与打印的技巧，帮助读者更好地利用CAD软件进行工作。

首先，让我们来看看如何设置CAD画布的大小。

在CAD软件中，我们可以选择设置画布的大小，以适应我们的设计需求。

打开CAD软件后，点击工具栏上的“画布设置”按钮。

在弹出的对话框中，我们可以设置画布的宽度和高度。

根据我们的需求，可以输入具体的数值或选择常见的画布尺寸，如A4、A3等。

设置好画布大小后，点击确定即可完成设置。

接下来，让我们来讨论一下CAD画布的比例设置。

画布的比例对于设计和制图非常重要，它决定了图形在纸上显示的比例。

在CAD软件中，常见的画布比例有1:1、1:2等。

根据实际设计需求，我们可以选择合适的画布比例。

要设置画布比例，点击工具栏上的“画布比例”按钮，在对话框中选择所需的比例即可。

在进行CAD设计时，我们通常需要给设计添加一些文字和标注。

在CAD软件中，可以使用文本工具来添加文字。

在绘制完图形后，选择合适的位置，点击工具栏上的“文本”按钮，然后在画布上点击以添加文本框。

输入所需的文字后，可以通过工具栏上的选项来调整字体、颜色和大小等。

完成文字编辑后，点击确定即可。

另外，我们还可以使用标注工具来添加尺寸标注和注释。

标注工具可以帮助我们更清晰地表达设计的尺寸和特征。

在CAD软件中，选择所需的标注工具，点击画布上需要标注的位置，然后输入尺寸数值或注释文字即可。

通过调整标注的样式和位置，可以使得设计更加易于理解。

完成设计后，我们需要将图形打印出来。

在CAD软件中，打印前需要根据打印纸张的大小和打印机的特性进行一些设置。

首先，点击工具栏上的“打印设置”按钮，在弹出的对话框中选择所需的打印机和纸张大小。

根据实际情况，我们可以选择横向或纵向打印，并可以设置打印边距和排列方式等。

设置完成后，点击确定。

在进行打印设置时，我们还需要设置打印比例和打印范围。

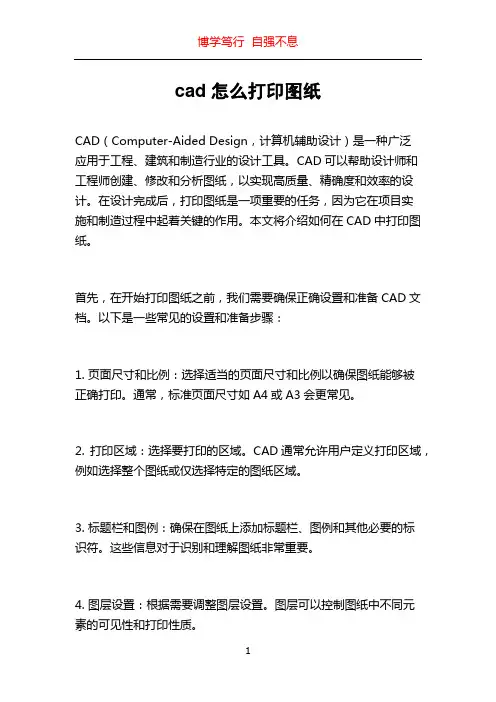

cad怎么打印图纸CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程、建筑和制造行业的设计工具。

CAD可以帮助设计师和工程师创建、修改和分析图纸，以实现高质量、精确度和效率的设计。

在设计完成后，打印图纸是一项重要的任务，因为它在项目实施和制造过程中起着关键的作用。

本文将介绍如何在CAD中打印图纸。

首先，在开始打印图纸之前，我们需要确保正确设置和准备CAD文档。

以下是一些常见的设置和准备步骤：1. 页面尺寸和比例：选择适当的页面尺寸和比例以确保图纸能够被正确打印。

通常，标准页面尺寸如A4或A3会更常见。

2. 打印区域：选择要打印的区域。

CAD通常允许用户定义打印区域，例如选择整个图纸或仅选择特定的图纸区域。

3. 标题栏和图例：确保在图纸上添加标题栏、图例和其他必要的标识符。

这些信息对于识别和理解图纸非常重要。

4. 图层设置：根据需要调整图层设置。

图层可以控制图纸中不同元素的可见性和打印性质。

5. 文字和尺寸：检查所有文字和尺寸是否清晰可读。

如果需要，可以调整字体大小和样式，以便在打印时保持清晰度。

完成了这些准备步骤后，我们可以开始打印图纸。

以下是打印图纸的步骤：1. 打开“打印预览”：在CAD软件中，通常有一个“打印预览”或类似的功能，它允许我们在打印前查看图纸的外观。

2. 检查打印设置：在“打印预览”中，我们可以看到打印的各种设置选项。

我们需要确保选择合适的打印机、纸张尺寸和方向等。

3. 调整比例：根据需要，可以调整打印比例。

有时候，图纸的尺寸可能过大，无法在一张纸上完全显示，我们可以通过调整比例来缩小图纸。

4. 输出设置：选择适当的输出设置。

通常，可以选择彩色打印或黑白打印，具体根据需要来决定。

5. 打印预览和调整：在“打印预览”中查看图纸的外观，确保所有元素在打印时都能正常显示。

如果有需要，可以调整页面边距和位置，使图纸布局更好。

6. 打印：一切准备就绪后，点击“打印”按钮开始打印图纸。

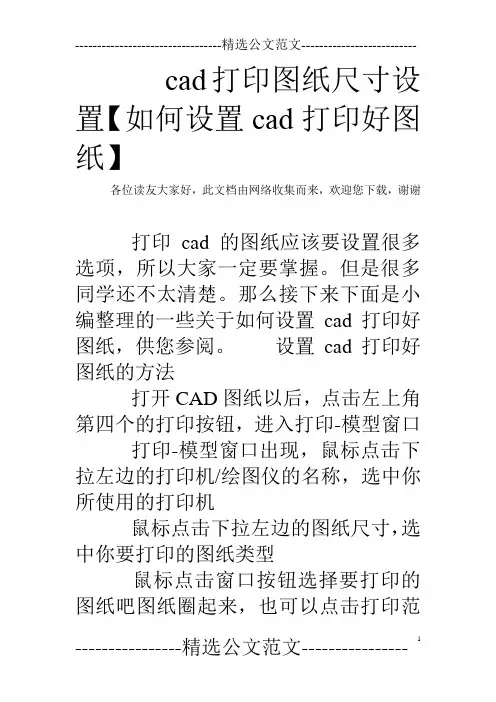

cad打印图纸尺寸设置【如何设置cad打印好图纸】
各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢
打印cad的图纸应该要设置很多选项，所以大家一定要掌握。

但是很多同学还不太清楚。

那么接下来下面是小编整理的一些关于如何设置cad打印好图纸，供您参阅。

设置cad打印好图纸的方法
打开CAD图纸以后，点击左上角第四个的打印按钮，进入打印-模型窗口打印-模型窗口出现，鼠标点击下拉左边的打印机/绘图仪的名称，选中你所使用的打印机
鼠标点击下拉左边的图纸尺寸，选中你要打印的图纸类型
鼠标点击窗口按钮选择要打印的图纸吧图纸圈起来，也可以点击打印范围
选择图纸，然后点击一下左键，这样图纸就被选中了
选择好图纸以后要点击选中左边下面的居中打印，这样图纸打印出来时在图纸的中间位置
点击选择布满图纸，这样图纸打印出来就会布满整张图纸，在选择好图纸所显示的单位
在右边点击选中图纸的方向，横向，纵向取决于图纸的规格大小，然后点击确定即可
如果你确定图纸方向，可以点击左下角的预览按钮进行查看
查看完图纸以后，直接点击鼠标右键选择打印就可以了，如果不理想可以点击推出重现选择
图纸打印中，等进度完成以后就完成打印了
各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢。

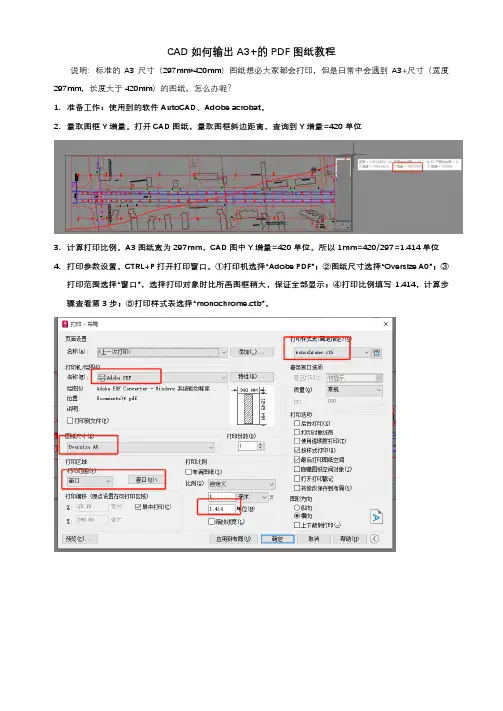

CAD如何输出A3+的PDF图纸教程
说明：标准的A3尺寸（297mm*420mm）图纸想必大家都会打印，但是日常中会遇到A3+尺寸（宽度297mm，长度大于420mm）的图纸，怎么办呢？
1.准备工作：使用到的软件AutoCAD、Adobe acrobat。

2.量取图框Y增量。

打开CAD图纸，量取图框斜边距离，查询到Y增量=420单位
3.计算打印比例。

A3图纸宽为297mm，CAD图中Y增量=420单位。

所以1mm=420/297=1.414单位
4.打印参数设置。

CTRL+P打开打印窗口。

①打印机选择“Adobe PDF”；②图纸尺寸选择“Oversize A0”；③
打印范围选择“窗口”，选择打印对象时比所画图框稍大，保证全部显示；④打印比例填写1.414，计算步骤查看第3步；⑤打印样式表选择“monochrome.ctb”。

5.PDF文件输出。

全部参数设置完成后，预览无误，点击确定输出PDF文件
6.PDF文件裁剪。

①自定义快速工具；②编辑PDF——裁剪页面——添加，添加到快捷工具栏；③点击“裁
剪页面”，按照图纸的边框进行框选，再点击回车，点击确定后完成图纸裁剪。

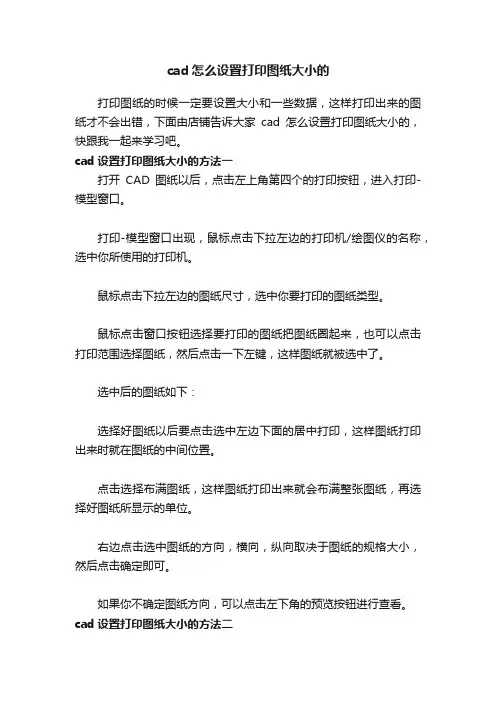

cad怎么设置打印图纸大小的
打印图纸的时候一定要设置大小和一些数据，这样打印出来的图纸才不会出错，下面由店铺告诉大家cad怎么设置打印图纸大小的，快跟我一起来学习吧。

cad设置打印图纸大小的方法一
打开CAD图纸以后，点击左上角第四个的打印按钮，进入打印-模型窗口。

打印-模型窗口出现，鼠标点击下拉左边的打印机/绘图仪的名称，选中你所使用的打印机。

鼠标点击下拉左边的图纸尺寸，选中你要打印的图纸类型。

鼠标点击窗口按钮选择要打印的图纸把图纸圈起来，也可以点击打印范围选择图纸，然后点击一下左键，这样图纸就被选中了。

选中后的图纸如下：
选择好图纸以后要点击选中左边下面的居中打印，这样图纸打印出来时就在图纸的中间位置。

点击选择布满图纸，这样图纸打印出来就会布满整张图纸，再选择好图纸所显示的单位。

右边点击选中图纸的方向，横向，纵向取决于图纸的规格大小，然后点击确定即可。

如果你不确定图纸方向，可以点击左下角的预览按钮进行查看。

cad设置打印图纸大小的方法二
文件-打印-打印设备(打印机配置-名称-选择你的打印机名称)
打印设置-选择图纸大小，打印区域-选择窗口-选定打印的范围，然后完全预览，右键打印。

即可。

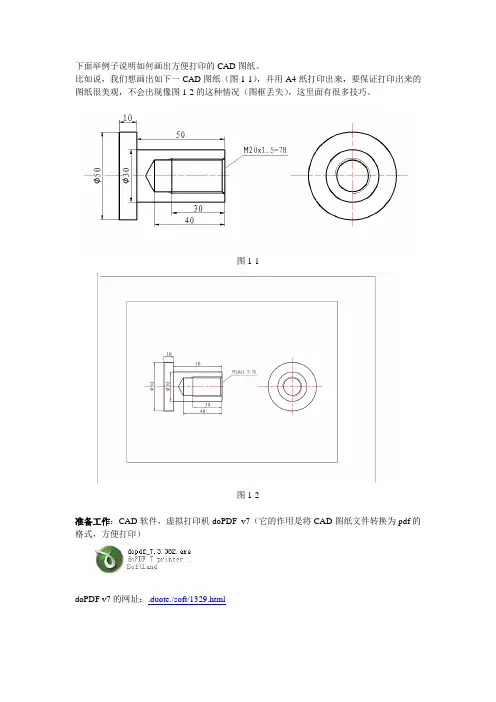

下面举例子说明如何画出方便打印的CAD图纸。

比如说，我们想画出如下一张CAD图纸（图1-1），并用A4纸打印出来，要保证打印出来的图纸很美观，不会出现像图1-2的这种情况（图框丢失），这里面有很多技巧。

图1-1图1-2准备工作：CAD软件，虚拟打印机doPDF v7（它的作用是将CAD图纸文件转换为pdf的格式，方便打印）doPDF v7的网址：第一步：（1）先准备一个标准的CAD的A4图框（210x297mm），可以照着机械制图的书上画。

如图1-3所示：图1-3（2）打开这个图框，如如1-4所示。

图1-4（3）在模型里面绘制CAD图，，如图1-5所示。

注意：先不要标注尺寸，尺寸到后面再标注。

图纸1-5第二步：（1）选中图框，剪切图框，如图2-1,2-2所示。

图纸2-1（2）选中布局1，，进入布局1中，如图2-3所示，图2-4（3）鼠标移动到布局1上，在布局1上单击鼠标右键，在弹出的对话框中选择页面设置管理器（G）。

将弹出如图2-5所示的对话框，（4）选择修改（M），弹出如图2-6的对话框：图2-6上图中主要修改以上画红圈的两项，其他的不用改。

名称（M）选择我们之前安装的虚拟打印机doPDF v7，图纸尺寸（Z）选择A4 Rotated。

如图2-7所示，图2-7（5）点击上图中的确定选项，再点击页面管理器中的关闭选项，如图2-8所示，图2-8（6）删除上图中间的实线框，如图2-9所示，图2-9（7）然后在这个界面中按Ctrl+V键或者是鼠标右键选择粘贴，出现我们之前在模型中剪切的A4的标准图框。

如图2-10所示，图2-10（8）用鼠标滚轮或者中键放大这块白色的布局，让十字型的交叉点与白色布局的左下角交叉点重合。

如图2-11所示，点击鼠标左键确定，出现如图2-12的界面，这样我们就把标准的A4图框粘到布局1中了，现在的布局1就相当于一张标准的A4图纸。

图2-11图2-12步骤三：如何将在模型中画好的图纸弄到布局1中？（1）选择下图导航条中的视图（V）命令，在弹出的对话框中依次选择视口（V）——一个视口（1）命令。

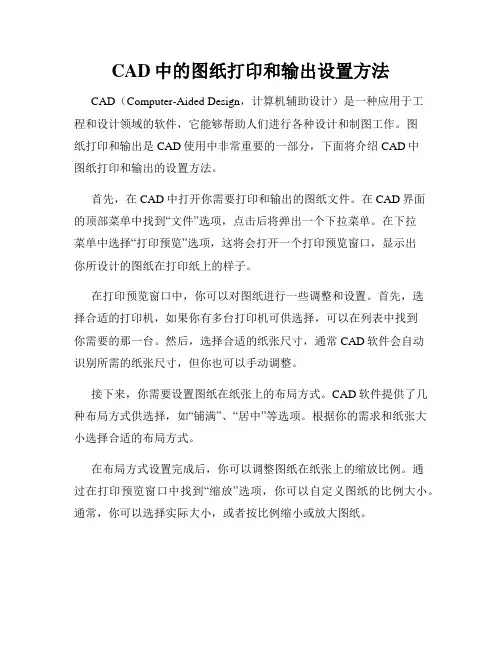

CAD中的图纸打印和输出设置方法CAD（Computer-Aided Design，计算机辅助设计）是一种应用于工程和设计领域的软件，它能够帮助人们进行各种设计和制图工作。

图纸打印和输出是CAD使用中非常重要的一部分，下面将介绍CAD中图纸打印和输出的设置方法。

首先，在CAD中打开你需要打印和输出的图纸文件。

在CAD界面的顶部菜单中找到“文件”选项，点击后将弹出一个下拉菜单。

在下拉菜单中选择“打印预览”选项，这将会打开一个打印预览窗口，显示出你所设计的图纸在打印纸上的样子。

在打印预览窗口中，你可以对图纸进行一些调整和设置。

首先，选择合适的打印机，如果你有多台打印机可供选择，可以在列表中找到你需要的那一台。

然后，选择合适的纸张尺寸，通常CAD软件会自动识别所需的纸张尺寸，但你也可以手动调整。

接下来，你需要设置图纸在纸张上的布局方式。

CAD软件提供了几种布局方式供选择，如“铺满”、“居中”等选项。

根据你的需求和纸张大小选择合适的布局方式。

在布局方式设置完成后，你可以调整图纸在纸张上的缩放比例。

通过在打印预览窗口中找到“缩放”选项，你可以自定义图纸的比例大小。

通常，你可以选择实际大小，或者按比例缩小或放大图纸。

除了缩放比例，你还可以设置图纸的打印方向。

通过在打印预览窗口中找到“方向”选项，你可以选择图纸的横向或纵向打印。

这取决于你的图纸设计和纸张的方向要求。

在设置完成之后，你可以预览整个打印页面的效果。

通过滚动打印预览窗口中的滚动条，你可以查看整个图纸在打印纸上的位置和布局。

如果需要对某些部分进行微调或修改，你可以返回到CAD设计界面进行编辑。

完成所有设置后，你可以点击打印预览窗口中的“打印”按钮，将图纸发送到选定的打印机进行打印。

在打印过程中，你可以通过监控打印机状态来了解打印进度和打印质量。

总结起来，CAD中的图纸打印和输出设置方法包括选择正确的打印机、纸张尺寸、布局方式、缩放比例和打印方向等。

通过合理设置这些参数，你可以在CAD软件中打印和输出高质量的图纸。

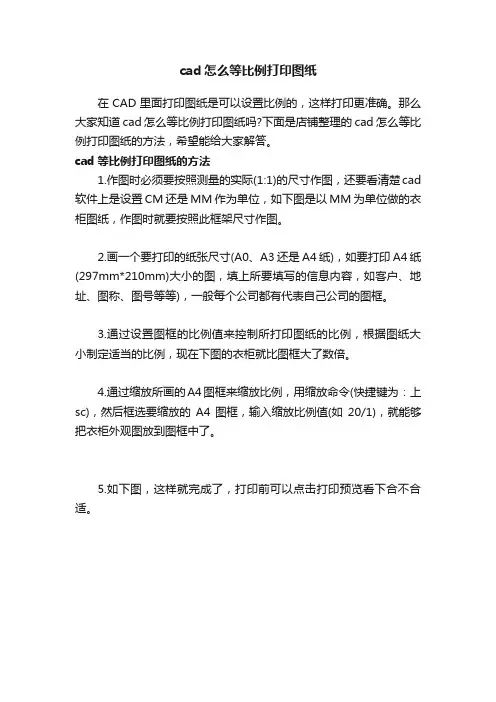

cad怎么等比例打印图纸
在CAD里面打印图纸是可以设置比例的，这样打印更准确。

那么大家知道cad怎么等比例打印图纸吗?下面是店铺整理的cad怎么等比例打印图纸的方法，希望能给大家解答。

cad等比例打印图纸的方法
1.作图时必须要按照测量的实际(1:1)的尺寸作图，还要看清楚cad 软件上是设置CM还是MM作为单位，如下图是以MM为单位做的衣柜图纸，作图时就要按照此框架尺寸作图。

2.画一个要打印的纸张尺寸(A0、A3还是A4纸)，如要打印A4纸(297mm*210mm)大小的图，填上所要填写的信息内容，如客户、地址、图称、图号等等)，一般每个公司都有代表自己公司的图框。

3.通过设置图框的比例值来控制所打印图纸的比例，根据图纸大小制定适当的比例，现在下图的衣柜就比图框大了数倍。

4.通过缩放所画的A4图框来缩放比例，用缩放命令(快捷键为：上sc)，然后框选要缩放的A4图框，输入缩放比例值(如20/1)，就能够把衣柜外观图放到图框中了。

5.如下图，这样就完成了，打印前可以点击打印预览看下合不合适。

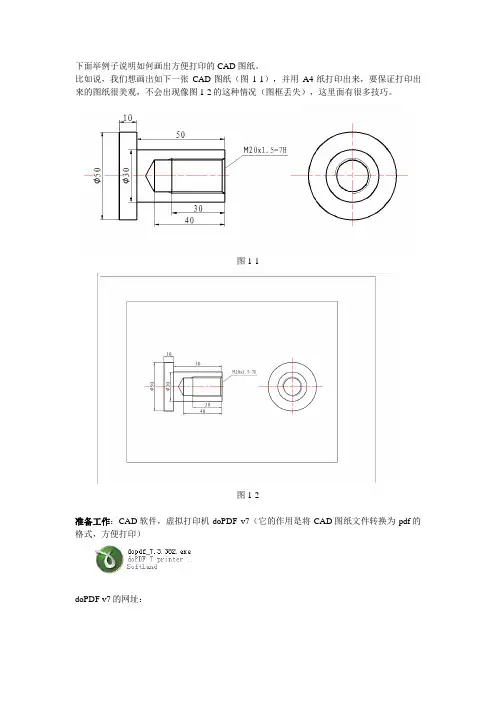

下面举例子说明如何画出方便打印得CAD图纸。

比如说,我们想画出如下一张CAD图纸(图1-1),并用A4纸打印出来,要保证打印出来得图纸很美观,不会出现像图1-2得这种情况(图框丢失),这里面有很多技巧。

图1-1图1-2准备工作:CAD软件,虚拟打印机doPDF v7(它得作用就是将CAD图纸文件转换为pdf得格式,方便打印)doPDF v7得网址:://、duote、/soft/1329、html第一步:(1)先准备一个标准得CAD得A4图框(210x297mm),可以照着机械制图得书上画。

如图1-3所示:图1-3(2)打开这个图框,如如1-4所示。

图1-4(3)在模型里面绘制CAD图,,如图1-5所示。

注意:先不要标注尺寸,尺寸到后面再标注。

图纸1-5 第二步:(1)选中图框,剪切图框,如图2-1,2-2所示。

图纸2-1图2-2(2)选中布局1,,进入布局1中,如图2-3所示,图2-4(3)鼠标移动到布局1上,在布局1上单击鼠标右键,在弹出得对话框中选择页面设置管理器(G)。

将弹出如图2-5所示得对话框,图2-5(4)选择修改(M),弹出如图2-6得对话框:图2-6上图中主要修改以上画红圈得两项,其她得不用改。

名称(M)选择我们之前安装得虚拟打印机doPDF v7,图纸尺寸(Z)选择A4 Rotated。

如图2-7所示,图2-7(5)点击上图中得确定选项,再点击页面管理器中得关闭选项,如图2-8所示,图2-8(6)删除上图中间得实线框,如图2-9所示,图2-9(7)然后在这个界面中按Ctrl+V键或者就是鼠标右键选择粘贴,出现我们之前在模型中剪切得A4得标准图框。

如图2-10所示,图2-10(8)用鼠标滚轮或者中键放大这块白色得布局,让十字型得交叉点与白色布局得左下角交叉点重合。

如图2-11所示,点击鼠标左键确定,出现如图2-12得界面,这样我们就把标准得A4图框粘到布局1中了,现在得布局1就相当于一张标准得A4图纸。

CAD中的图纸打印和尺寸设置指南在CAD软件中，图纸打印和尺寸设置是非常重要的一部分。

正确的设置和打印能够保证图纸的准确性和可读性。

本文将向您介绍一些关于CAD中图纸打印和尺寸设置的指南和技巧。

1. 打开图纸并设置单位首先，在CAD软件中打开您的图纸。

在开始打印之前，确保图纸的单位设置是正确的。

通常，CAD软件会默认使用英寸作为单位，但您可以根据需要进行自定义设置。

单位的正确设置对于保证图纸的准确性至关重要。

2. 设置图纸的比例和尺寸在打印之前，您需要确定图纸的比例和尺寸。

这可以根据您的具体需求来决定。

比如，如果您希望将图纸按照实际大小打印出来，那么可以选择1:1的比例。

而如果您需要将图纸缩小或放大打印，可以选择其他比例。

在CAD软件中，您可以通过选择适当的比例和尺寸来设置图纸的打印参数。

通常，这些参数可以在“打印设置”或“页面设置”中进行调整。

确保您选择的比例和尺寸与您的设计要求一致。

3. 设置图纸的打印范围在进行图纸打印之前，您还需要确定打印的范围。

根据需要，您可以选择打印整个图纸，或者只打印其中的一部分。

在CAD软件中，您可以使用“打印范围”选项来进行设置。

通过选择正确的打印范围，您可以确保打印出的图纸完整而准确。

4. 设置图纸的打印布局和方向在进行图纸打印之前，您还需要选择适当的打印布局和方向。

CAD软件通常提供了不同的打印布局选项，如横向和纵向。

根据图纸的设计和打印需求，您可以选择最适合的布局和方向。

在CAD软件中，您可以使用“打印设置”或“页面设置”选项来进行布局和方向的设置。

确保您选择的布局和方向与图纸的设计一致，以便确保打印出的图纸的可读性和准确性。

5. 预览和调整打印设置在进行实际打印之前，建议您预览和调整打印设置。

CAD软件通常提供了预览功能，您可以使用它来查看图纸的外观和布局。

在预览中，您可以检查图纸的比例、尺寸、范围、布局和方向是否正确。

如果发现问题，您可以回到设置界面进行调整，直到满意为止。

cad打印设置教程CAD打印设置教程在CAD设计软件中，打印设置是一个非常重要的环节。

合适的打印设置可以保证图纸的准确输出和质量。

本文将为您介绍如何进行CAD打印设置，以获得最佳的打印效果。

第一部分：选择打印机和纸张大小在进行CAD打印设置之前，首先我们需要选择合适的打印机和纸张大小。

在CAD软件中，我们可以通过以下步骤来进行选择：1. 打开CAD设计软件，并加载需要打印的图纸。

2. 点击左上角的“文件”选项，然后选择“打印”或“打印设置”。

3. 在打印设置对话框中，您可以看到“打印机”和“纸张大小”的选项。

- “打印机”选项允许您选择连接到计算机的打印机。

如果有多个打印机可用，请选择您想要使用的打印机。

- “纸张大小”选项允许您选择合适的纸张大小。

在下拉菜单中选择您需要的纸张大小。

第二部分：设置打印区域和比例在CAD设计中，我们通常只需要打印图纸中的一部分。

因此，设置打印区域和比例是必不可少的。

下面是如何进行设置的步骤：1. 在打印设置对话框中，找到“打印区域”选项。

2. 默认情况下，CAD软件会自动选择合适的打印区域。

如果您需要自定义打印区域，可以选择“窗口”或“范围”选项，并使用鼠标来框选或指定打印区域。

3. 在“比例”选项中，您可以选择打印比例。

常见的比例选项包括1:1、1:50、1:100等。

根据您的需要选择合适的比例。

第三部分：设置打印样式和颜色在CAD设计中，我们可以通过设置打印样式和颜色来控制图纸的输出效果。

下面是如何进行设置的步骤：1. 在打印设置对话框中，找到“打印样式”选项。

2. 默认情况下，CAD软件会使用图纸中设置的线条样式和颜色进行打印。

如果您想要自定义打印样式和颜色，可以选择“打印样式表”选项，并在打开的样式表对话框中进行修改。

3. 在样式表对话框中，您可以为不同的图层设置不同的打印样式和颜色。

通过选择图层和修改相应的样式和颜色，您可以实现个性化的打印效果。

第四部分：其他设置除了以上提到的设置，CAD打印设置还包括其他一些重要选项。

cad图纸打印比例设置CAD图纸打印比例设置在CAD设计中，打印图纸是一个非常重要的环节。

正确设置图纸的打印比例可以确保输出的图纸与设计意图完全一致。

本文将介绍CAD图纸打印比例设置的步骤和注意事项。

首先，我们需要明确图纸的比例类型。

在CAD设计中，常用的比例类型包括比例尺和真实尺寸。

比例尺是指图纸上的长度与实际长度之间的比例关系，如1:50、1:100等；真实尺寸是指图纸上的长度直接对应实际长度，不使用比例。

根据设计需要，选择合适的比例类型。

接下来，我们来具体介绍CAD图纸打印比例设置的步骤。

首先，打开CAD软件并加载需要打印的图纸文件。

然后，选择“打印”命令或使用快捷键“Ctrl+P”打开打印设置窗口。

在打印设置窗口中，我们需要进行以下设置：1. 选择合适的打印机：根据实际情况选择合适的打印机设备。

2. 设置纸张尺寸：在纸张尺寸选项中，选择与打印机纸张尺寸相匹配的大小。

3. 设定图纸比例：在图纸比例选项中，根据设计需要选择合适的比例类型。

如果选择比例尺，可以手动输入比例尺数值或使用下拉菜单选择常用比例尺。

如果选择真实尺寸，则不需要进行比例设置。

4. 调整边距：根据实际需要，可以在边距选项中调整图纸的边距大小。

5. 设置打印范围：在打印范围选项中，可以选择打印整个图纸或者只打印选定的部分。

6. 预览和调整：在设置完以上选项后，可以点击“预览”按钮查看打印效果。

如果需要调整打印效果，可以返回相应选项进行修改。

7. 打印设置保存：最后，在打印设置窗口中点击“确定”按钮保存设置。

需要注意的是，在进行CAD图纸打印比例设置时，我们需要确保图纸的比例设置与设计意图一致。

同时，还需要注意打印机的打印精度，避免由于打印机精度问题导致图纸输出与实际设计存在偏差。

另外，如果我们需要打印多个图纸并保持一致的打印比例，可以使用CAD软件中的批量打印功能。

批量打印可以同时设置多个图纸的打印比例和其他参数，提高打印效率。

CAD打印图纸怎么选择A4尺寸
我们知道CAD里面的图形是需要打印成图纸的，并且打印图纸的时候还需要选择图纸的尺寸。

下面是店铺带来关于CAD打印图纸怎么选择A4尺寸的内容，希望可以让大家有所收获!
CAD打印图纸选择A4尺寸的方法
1、打开一份CAD的图纸，在菜单栏的选择文件。

如图
2、在文件的下拉菜单里选择页面设置管理器。

3、然后就会弹出页面设置管理器的对话框。

4、并在页面设置管理里选新建，弹出新建的页面来，设置1，点击确定。

5、进入页面设置-模型页面。

6、在之前先设置打印机，在打印机/绘图仪，在下拉里选一下，电脑能够连接到的打印设备。

7、最后是图纸尺寸设置，打印区域设置，打印依偏移设置，打印比例设置，打印样式，着色视口选项，打印的选项，图形方向，横向或者竖向，设置完成后点确定，这个页面设置管理器的设置1就完成了，以后再打印直接点设置1就可以。

C A D教程-如何打印出大小合适的图纸-CAL-FENGHAI.-(YICAI)-Company One1下面举例子说明如何画出方便打印的CAD图纸。

比如说，我们想画出如下一张CAD图纸（图1-1），并用A4纸打印出来，要保证打印出来的图纸很美观，不会出现像图1-2的这种情况（图框丢失），这里面有很多技巧。

图1-1图1-2准备工作：CAD软件，虚拟打印机doPDF v7（它的作用是将CAD图纸文件转换为pdf的格式，方便打印）doPDF v7的网址：第一步：（1）先准备一个标准的CAD的A4图框（210x297mm），可以照着机械制图的书上画。

如图1-3所示：图1-3（2）打开这个图框，如如1-4所示。

图1-4（3）在模型里面绘制CAD图，，如图1-5所示。

注意：先不要标注尺寸，尺寸到后面再标注。

图纸1-5第二步：（1）选中图框，剪切图框，如图2-1,2-2所示。

图纸2-1图2-2（2）选中布局1，，进入布局1中，如图2-3所示，图2-4（3）鼠标移动到布局1上，在布局1上单击鼠标右键，在弹出的对话框中选择页面设置管理器（G）。

将弹出如图2-5所示的对话框，图2-5（4）选择修改（M），弹出如图2-6的对话框：图2-6上图中主要修改以上画红圈的两项，其他的不用改。

名称（M）选择我们之前安装的虚拟打印机doPDF v7，图纸尺寸（Z）选择A4 Rotated。

如图2-7所示，图2-7（5）点击上图中的确定选项，再点击页面管理器中的关闭选项，如图2-8所示，图2-8（6）删除上图中间的实线框，如图2-9所示，图2-9（7）然后在这个界面中按Ctrl+V键或者是鼠标右键选择粘贴，出现我们之前在模型中剪切的A4的标准图框。

如图2-10所示，图2-10（8）用鼠标滚轮或者中键放大这块白色的布局，让十字型的交叉点与白色布局的左下角交叉点重合。

如图2-11所示，点击鼠标左键确定，出现如图2-12的界面，这样我们就把标准的A4图框粘到布局1中了，现在的布局1就相当于一张标准的A4图纸。

下面举例子说明如何画出方便打印的CAD图纸。

比如说，我们想画出如下一CAD图纸（图1-1），并用A4纸打印出来，要保证打印出来的图纸很美观，不会出现像图1-2的这种情况（图框丢失），这里面有很多技巧。

图1-1图1-2准备工作：CAD软件，虚拟打印机doPDF v7（它的作用是将CAD图纸文件转换为pdf 的格式，方便打印）doPDF v7的网址：.duote./soft/1329.html第一步：（1）先准备一个标准的CAD的A4图框（210x297mm），可以照着机械制图的书上画。

如图1-3所示：图1-3（2）打开这个图框，如如1-4所示。

图1-4 （3）在模型里面绘制CAD图，，如图1-5所示。

注意：先不要标注尺寸，尺寸到后面再标注。

图纸1-5第二步：（1）选中图框，剪切图框，如图2-1,2-2所示。

图纸2-1图2-2 （2）选中布局1，，进入布局1中，如图2-3所示，图2-4（3）鼠标移动到布局1上，在布局1上单击鼠标右键，在弹出的对话框中选择页面设置管理器（G）。

将弹出如图2-5所示的对话框，图2-5（4）选择修改（M），弹出如图2-6的对话框：图2-6上图中主要修改以上画红圈的两项，其他的不用改。

名称（M）选择我们之前安装的虚拟打印机doPDF v7，图纸尺寸（Z）选择A4 Rotated。

如图2-7所示，图2-7（5）点击上图中的确定选项，再点击页面管理器中的关闭选项，如图2-8所示，图2-8（6）删除上图中间的实线框，如图2-9所示，图2-9（7）然后在这个界面中按Ctrl+V键或者是鼠标右键选择粘贴，出现我们之前在模型中剪切的A4的标准图框。

如图2-10所示，图2-10（8）用鼠标滚轮或者中键放大这块白色的布局，让十字型的交叉点与白色布局的左下角交叉点重合。

如图2-11所示，点击鼠标左键确定，出现如图2-12的界面，这样我们就把标准的A4图框粘到布局1中了，现在的布局1就相当于一标准的A4图纸。
