FDL241_9_CN线型光束感烟火灾探测器原理分析及故障处理方法

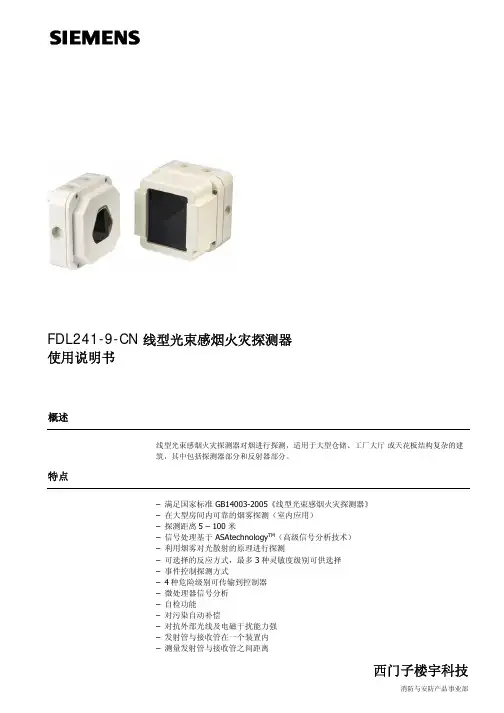

FDL241-9-CN 线型光束感烟火灾探测器使用说明书概述线型光束感烟火灾探测器对烟进行探测，适用于大型仓储、工厂大厅或天花板结构复杂的建筑，其中包括探测器部分和反射器部分。

特点– 满足国家标准 GB14003-2005《线型光束感烟火灾探测器》– 在大型房间内可靠的烟雾探测（室内应用）– 探测距离5 – 100 米– 信号处理基于 ASAtechnology TM（高级信号分析技术）– 利用烟雾对光散射的原理进行探测– 可选择的反应方式，最多3种灵敏度级别可供选择– 事件控制探测方式– 4种危险级别可传输到控制器– 微处理器信号分析– 自检功能– 对污染自动补偿– 对抗外部光线及电磁干扰能力强– 发射管与接收管在一个装置内– 测量发射管与接收管之间距离– 通过FDnet与控制器通讯（独立编址）功能– 探测器由发射管和接收管组成。

发射管发出一束红外光，光束通过对面的棱形反射器再返回到接收管。

接收管将收到的红外信号转换成电信号，供微处理器进行分析处理。

– 当有烟雾穿过探测区，红外信号会减弱。

当信号达到预定值时，探测器向控制器发送相应的危险等级。

– 距离测量用于识别外部事件。

– 内置报警灯显示报警状态。

应用– 大型仓储及生产车间– 房顶结构复杂，或有历史价值的天花板– 有遮挡的庭院– 中庭类型建筑– 接待大厅结构线型光束感烟火灾探测器由底座(1)、端子盘 (2)、探测单元 (3) 及盒盖 (4)四部分组成。

指示灯探测器有一个指示灯，用来指示探测器工作状态（见下表）。

注：指示灯闪烁模式取决于所使用的控制器。

探测器工作状态指示灯状态（可由控制器配置）正常灭测试每1秒闪一次报警常亮外形尺寸单位：mm安装图 1图 2(9)-+图 3图 4图5准备工作– 表面安装通常直接安装在靠近天花板的墙上。

– 必须确保探测器与反射器之间的光路顺畅。

– 探测器与反射器之间的距离必须是5-100米。

距离天花板或其它障碍物的间距不应小于30厘米。

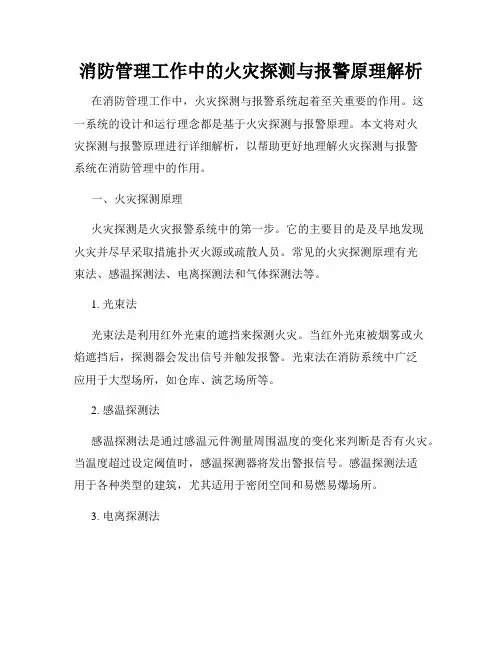

消防管理工作中的火灾探测与报警原理解析在消防管理工作中，火灾探测与报警系统起着至关重要的作用。

这一系统的设计和运行理念都是基于火灾探测与报警原理。

本文将对火灾探测与报警原理进行详细解析，以帮助更好地理解火灾探测与报警系统在消防管理中的作用。

一、火灾探测原理火灾探测是火灾报警系统中的第一步。

它的主要目的是及早地发现火灾并尽早采取措施扑灭火源或疏散人员。

常见的火灾探测原理有光束法、感温探测法、电离探测法和气体探测法等。

1. 光束法光束法是利用红外光束的遮挡来探测火灾。

当红外光束被烟雾或火焰遮挡后，探测器会发出信号并触发报警。

光束法在消防系统中广泛应用于大型场所，如仓库、演艺场所等。

2. 感温探测法感温探测法是通过感温元件测量周围温度的变化来判断是否有火灾。

当温度超过设定阈值时，感温探测器将发出警报信号。

感温探测法适用于各种类型的建筑，尤其适用于密闭空间和易燃易爆场所。

3. 电离探测法电离探测法利用电离室中发生的离子导电性变化来探测火灾。

当有火灾产生时，烟雾中的颗粒物会干扰电离室的电流，从而引发报警信号。

电离探测法广泛应用于住宅、办公楼等场所。

4. 气体探测法气体探测法通过检测特定气体（如一氧化碳、二氧化碳等）的浓度变化来判断是否有火灾。

当检测到异常浓度时，气体探测器将触发警报。

气体探测法常用于贵重物品存放区域、电气设备室等。

二、火灾报警原理火灾报警是在探测到火灾后及时向周围人员发出预警信号，以促使人员采取紧急撤离或灭火措施。

火灾报警原理主要包括声光报警、语音报警和自动报警。

1. 声光报警声光报警是最常见的报警方式，它通过喇叭或闪光灯发出声音或光信号，吸引人们的注意力，提示火灾发生。

声光报警器通常安装在建筑物的重要位置，如走廊、楼梯间等。

2. 语音报警语音报警是通过预先录制的声音信息，以语音的形式告知人员火灾发生，并提供相应的应急指示。

语音报警器常见于大型场所和有复杂建筑结构的区域，如商场、机场等。

3. 自动报警自动报警是当火灾探测器检测到火灾后，自动触发报警系统，向消防中心或管理人员发送火灾报警信号。

掌握火灾报警系统的故障诊断与维修方法火灾报警系统是保障人们生命财产安全的重要设备之一。

然而，由于长时间使用、环境影响等原因，火灾报警系统可能会出现各种故障。

为了能够及时发现和解决这些故障，我们需要掌握火灾报警系统的故障诊断与维修方法。

首先，我们需要了解火灾报警系统的基本原理和组成部分。

火灾报警系统主要由火灾探测器、控制器、报警装置等组成。

当火灾发生时，火灾探测器会感应到烟雾、温度等异常情况，并将信号传输给控制器。

控制器再根据接收到的信号，触发报警装置发出警报。

因此，当火灾报警系统出现故障时，我们可以从这些组成部分入手进行故障诊断。

其次，我们需要学会使用故障诊断工具。

火灾报警系统的故障诊断通常需要使用一些专业的仪器和工具。

例如，多用途测试仪、烟雾仿真器等。

通过这些工具，我们可以对火灾报警系统的各个部分进行测试和模拟，以确定故障的具体位置和原因。

在进行故障诊断时，我们需要注意以下几个方面。

首先，要仔细查看火灾报警系统的设备是否正常运行，例如控制器的指示灯是否正常亮起，报警装置是否发出声音等。

其次，要检查火灾探测器是否受到物体遮挡或灰尘等影响，以及电源是否正常供电。

此外，还要检查火灾报警系统的连接线路是否松动或短路等。

一旦确定了故障的具体位置和原因，我们就可以采取相应的维修方法进行修复。

对于火灾探测器故障，我们可以尝试清洁或更换探测器。

对于控制器故障，我们可以检查控制器的电源和连接线路，并进行修复或更换。

对于报警装置故障，我们可以检查其电源和声音输出部分，并进行修复或更换。

在维修过程中，我们需要注意安全问题。

首先，要确保火灾报警系统的电源已经关闭，并且设备已经断电。

其次，要穿戴好防护装备，避免触电或其他意外伤害。

此外，还要注意维修过程中的操作规范，避免对系统造成二次损坏。

最后，我们还需要定期对火灾报警系统进行维护和保养。

定期检查火灾报警系统的各个部分，清洁探测器和报警装置，检查连接线路是否正常等，可以有效预防故障的发生，并延长设备的使用寿命。

线型光束感烟火灾探测器工作原理线型光束感烟火灾探测器，听上去就像是高科技的玩意儿，其实它的工作原理一点也不复杂。

想象一下，一个优雅的光束像舞者一样在空气中划过，突然，有什么东西挡住了它的路。

哎呀，火灾来了！这种探测器就像一位默默无闻的守护者，时刻关注着周围的环境，确保我们的安全。

它通过发射和接收光束的方式，来判断是否有烟雾或火焰出现。

你可以想象一下，光束就像是一根神奇的激光，它会在特定的地方形成一个“光墙”，如果这个光墙被烟雾遮挡了，嘿嘿，探测器就会立刻发出警报。

我们再深入聊聊这个光束是怎么工作的。

它基本上由发射器和接收器组成。

发射器像个忠实的小精灵，不断发出光信号。

而接收器则是那个精灵的耳朵，听着发射器的声音。

假如有烟雾来了，光束的信号就会被阻挡，接收器就会发现不对劲，随即报警。

这个过程就像一场游戏，发射器和接收器之间在比拼谁更灵敏。

更有趣的是，这种探测器适合各种场合，像商场、工厂、办公室，甚至家庭，真是无处不在的好帮手。

哦，光束感烟火灾探测器有个特别之处，就是它的灵敏度。

你想啊，烟雾是轻飘飘的东西，容易被忽视，但探测器就像一位老练的侦探，能在第一时间察觉到。

它能探测到非常细微的烟雾粒子，确保我们在危险来临时有足够的反应时间。

说到这里，有没有觉得这个探测器像是我们生活中的“火灾预警器”？没错，它确实是，我们的安全小卫士，保护着我们的家庭和生命。

再聊聊它的应用吧。

线型光束感烟火灾探测器广泛应用于一些大型场所，像体育馆、博物馆这些地方。

你想，灯光闪烁，人潮涌动，安全可不能掉以轻心。

这个探测器能够覆盖大面积的空间，避免了传统探测器的盲区问题。

它的“光墙”就像一道坚固的防线，确保在火灾发生的瞬间，能够第一时间发出警报。

对于大型场馆来说，安全问题无疑是重中之重，所以这种探测器可谓是不可或缺的存在。

很多人可能会问，这玩意儿会不会经常出错呢？其实啊，线型光束感烟火灾探测器的误报率相对较低，毕竟它是通过光束的变化来判断烟雾的。

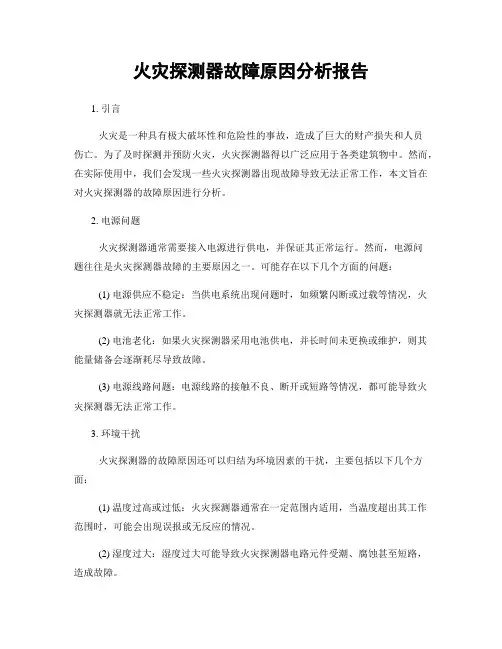

火灾探测器故障原因分析报告1. 引言火灾是一种具有极大破坏性和危险性的事故，造成了巨大的财产损失和人员伤亡。

为了及时探测并预防火灾，火灾探测器得以广泛应用于各类建筑物中。

然而，在实际使用中，我们会发现一些火灾探测器出现故障导致无法正常工作，本文旨在对火灾探测器的故障原因进行分析。

2. 电源问题火灾探测器通常需要接入电源进行供电，并保证其正常运行。

然而，电源问题往往是火灾探测器故障的主要原因之一。

可能存在以下几个方面的问题：(1) 电源供应不稳定：当供电系统出现问题时，如频繁闪断或过载等情况，火灾探测器就无法正常工作。

(2) 电池老化：如果火灾探测器采用电池供电，并长时间未更换或维护，则其能量储备会逐渐耗尽导致故障。

(3) 电源线路问题：电源线路的接触不良、断开或短路等情况，都可能导致火灾探测器无法正常工作。

3. 环境干扰火灾探测器的故障原因还可以归结为环境因素的干扰，主要包括以下几个方面：(1) 温度过高或过低：火灾探测器通常在一定范围内适用，当温度超出其工作范围时，可能会出现误报或无反应的情况。

(2) 湿度过大：湿度过大可能导致火灾探测器电路元件受潮、腐蚀甚至短路，造成故障。

(3) 尘土积累：长期积累的尘土可能影响火灾探测器传感器的检测能力和稳定性，从而导致误报或漏警。

(4) 光线干扰：某些火灾探测器采用光学传感技术，如果周围光线干扰较大，则会影响其正常检测效果。

4. 设备老化和维护火灾探测器作为一种长期使用的设备，随着时间的推移可能会出现老化问题。

此外，设备的维护保养也是故障发生的一个重要因素。

(1) 传感器老化：火灾探测器中的传感器可能因为使用时间过长而逐渐失效或变得不敏感，导致无法及时检测到火灾信号。

(2) 维护不当：对于火灾探测器来说，定期进行维护和更换部件非常重要。

如果维护不及时或不规范，则可能引起故障。

5. 设计缺陷在生产制造环节中，存在一些设计和生产上的缺陷也会导致火灾探测器故障。

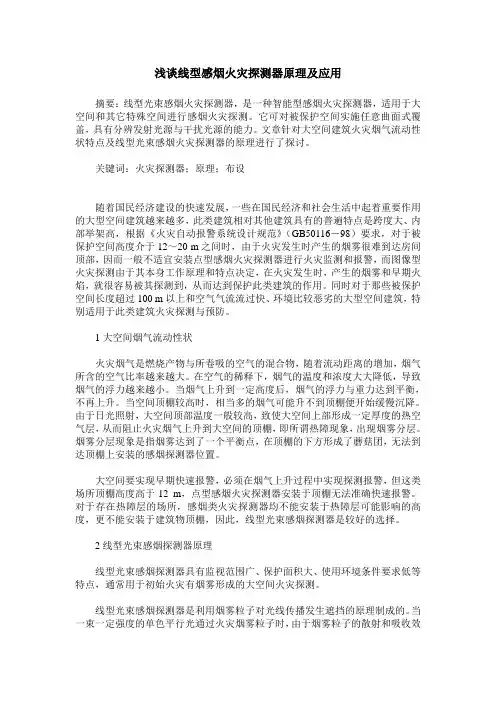

浅谈线型感烟火灾探测器原理及应用摘要：线型光束感烟火灾探测器，是一种智能型感烟火灾探测器，适用于大空间和其它特殊空间进行感烟火灾探测。

它可对被保护空间实施任意曲面式覆盖，具有分辨发射光源与干扰光源的能力。

文章针对大空间建筑火灾烟气流动性状特点及线型光束感烟火灾探测器的原理进行了探讨。

关键词：火灾探测器；原理；布设随着国民经济建设的快速发展，一些在国民经济和社会生活中起着重要作用的大型空间建筑越来越多，此类建筑相对其他建筑具有的普遍特点是跨度大、内部举架高，根据《火灾自动报警系统设计规范》（GB50116－98）要求，对于被保护空间高度介于12～20 m之间时，由于火灾发生时产生的烟雾很难到达房间顶部，因而一般不适宜安装点型感烟火灾探测器进行火灾监测和报警，而图像型火灾探测由于其本身工作原理和特点决定，在火灾发生时，产生的烟雾和早期火焰，就很容易被其探测到，从而达到保护此类建筑的作用。

同时对于那些被保护空间长度超过100 m以上和空气气流流过快、环境比较恶劣的大型空间建筑，特别适用于此类建筑火灾探测与预防。

1大空间烟气流动性状火灾烟气是燃烧产物与所卷吸的空气的混合物，随着流动距离的增加，烟气所含的空气比率越来越大。

在空气的稀释下，烟气的温度和浓度大大降低，导致烟气的浮力越来越小。

当烟气上升到一定高度后，烟气的浮力与重力达到平衡，不再上升。

当空间顶棚较高时，相当多的烟气可能升不到顶棚便开始缓慢沉降。

由于日光照射，大空间顶部温度一般较高，致使大空间上部形成一定厚度的热空气层，从而阻止火灾烟气上升到大空间的顶棚，即所谓热障现象，出现烟雾分层。

烟雾分层现象是指烟雾达到了一个平衡点，在顶棚的下方形成了蘑菇团，无法到达顶棚上安装的感烟探测器位置。

大空间要实现早期快速报警，必须在烟气上升过程中实现探测报警，但这类场所顶棚高度高于12 m，点型感烟火灾探测器安装于顶棚无法准确快速报警。

对于存在热障层的场所，感烟类火灾探测器均不能安装于热障层可能影响的高度，更不能安装于建筑物顶棚，因此，线型光束感烟探测器是较好的选择。

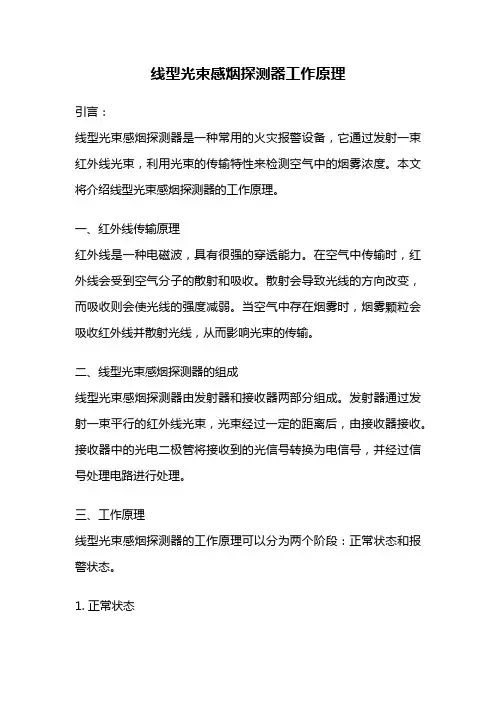

线型光束感烟探测器工作原理引言：线型光束感烟探测器是一种常用的火灾报警设备，它通过发射一束红外线光束，利用光束的传输特性来检测空气中的烟雾浓度。

本文将介绍线型光束感烟探测器的工作原理。

一、红外线传输原理红外线是一种电磁波，具有很强的穿透能力。

在空气中传输时，红外线会受到空气分子的散射和吸收。

散射会导致光线的方向改变，而吸收则会使光线的强度减弱。

当空气中存在烟雾时，烟雾颗粒会吸收红外线并散射光线，从而影响光束的传输。

二、线型光束感烟探测器的组成线型光束感烟探测器由发射器和接收器两部分组成。

发射器通过发射一束平行的红外线光束，光束经过一定的距离后，由接收器接收。

接收器中的光电二极管将接收到的光信号转换为电信号，并经过信号处理电路进行处理。

三、工作原理线型光束感烟探测器的工作原理可以分为两个阶段：正常状态和报警状态。

1. 正常状态在正常状态下，发射器发出的光束经过空气传输到接收器，接收器接收到的光信号强度较高，光电二极管产生的电信号强度也较高。

此时，接收器的信号处理电路会判断光束传输正常，报警状态为正常状态。

2. 报警状态当空气中存在烟雾时，烟雾颗粒会吸收和散射光线，使得接收器接收到的光信号强度减弱。

光电二极管产生的电信号强度也相应减小。

信号处理电路会监测到光信号强度的变化，并与设定的阈值进行比较。

当光信号强度低于阈值时，信号处理电路会判断为报警状态，并触发火灾报警系统。

四、优点和应用线型光束感烟探测器具有以下优点：1. 安装方便：线型光束感烟探测器可以覆盖较大的区域，只需将发射器和接收器安装在两侧即可。

2. 灵敏度高：红外线的传输特性使得线型光束感烟探测器对烟雾的检测具有较高的灵敏度。

3. 抗干扰能力强：线型光束感烟探测器采用光电二极管接收光信号，能够有效抵抗外界光线的干扰。

线型光束感烟探测器广泛应用于各类场所，特别是对于高层建筑、大型仓库和工厂等需要广泛覆盖的区域，其火灾报警效果显著。

结论：线型光束感烟探测器通过发射和接收红外线光束，利用光线传输特性来检测空气中的烟雾浓度。

感烟探测器的工作原理和误报警原因分析在消防工作中，我们最常接触到的就是火灾自动报警控制系统，感烟探测器是系统使用最广泛的探测感知元件，它能探测火灾发生时的各类烟雾，并将报警信号传输到系统主机，显示报警位置和发出报警提示，对于发现初起火灾有着非常重要的作用。

感烟探测器一般分为离子型和光电性，离子型由于存在放射性已经被淘汰，目前使用的基本都是光电型感烟探测器。

光电感烟探测器由检测暗室、发光元件、受光元件和电子电路所组成。

检测暗室是个特殊设计的“迷宫”，外部光线不能到达受光元件，但烟雾粒子却能进入其中，当烟雾粒子进入光电感烟探测器的烟雾室，探测器内的光源发出的光线被烟雾粒子散射，其散射光被处于光路一侧的光敏元件感应。

光敏元件的响应与散射光的大小有关，且由烟雾粒子的浓度所决定。

如果探测器感受到的烟雾浓度超过一定限量时，光敏元件接收到的散射光的能量足以激发探测器动作，从而发出火灾报警信号。

不论是消光型还是散射型光电感烟探测器，其工作原理都是因为发光管所发出的光源被异物（烟雾等）遮挡，光敏接收元件接收的值发生改变从而报警信号。

知道了这个原理，就不难分析误报产生的原因。

误报警一般是指实际上没有发生火灾，而火灾报警装置发出了火灾报警信号。

造成误报警的原因可以是蓄意所为、误动作或偶然因素，不管是探测器方面的原因也好、环境原因也好、人为因素也好、其他原因也好，只要无火灾存在却报了火灾信号，都称为误报警。

引起误报警的原因十分复杂，大致分为七类：1、非火灾烟尘因素：包括烹调油烟、吸烟烟雾、水蒸汽、灰尘、气雾状杀虫剂、焊接作业产生的烟雾、在房间里燃烧废物等。

2、环境因素：包括电磁环境、气流、气温剧烈变化等。

其中电磁环境对感烟探测器的影响途径主要有三条：空中电磁波干扰、电源及其他输入输出线上的窄脉冲群以及人体静电。

3、产品方面的原因：包括产品设计和产品制造两方面的缺陷引起。

4、人为因素：有人故意对着感烟探测器吸烟，或故意启动手动报警按钮，造成误报警。

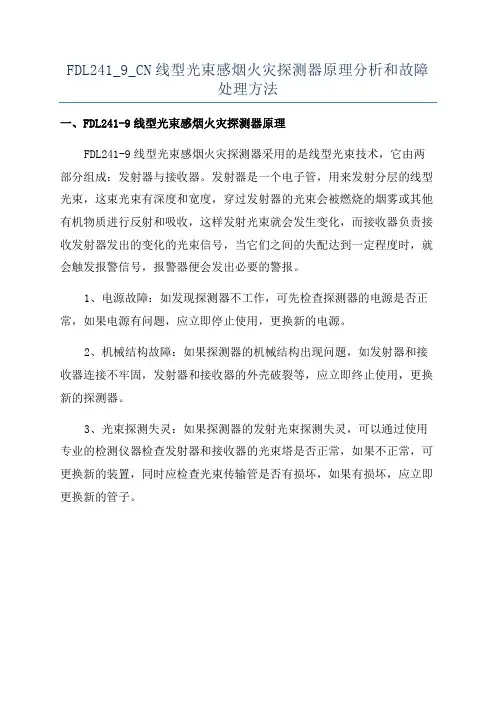

FDL241_9_CN线型光束感烟火灾探测器原理分析和故障
处理方法
一、FDL241-9线型光束感烟火灾探测器原理
FDL241-9线型光束感烟火灾探测器采用的是线型光束技术，它由两部分组成：发射器与接收器。

发射器是一个电子管，用来发射分层的线型光束，这束光束有深度和宽度，穿过发射器的光束会被燃烧的烟雾或其他有机物质进行反射和吸收，这样发射光束就会发生变化，而接收器负责接收发射器发出的变化的光束信号，当它们之间的失配达到一定程度时，就会触发报警信号，报警器便会发出必要的警报。

1、电源故障：如发现探测器不工作，可先检查探测器的电源是否正常，如果电源有问题，应立即停止使用，更换新的电源。

2、机械结构故障：如果探测器的机械结构出现问题，如发射器和接收器连接不牢固，发射器和接收器的外壳破裂等，应立即终止使用，更换新的探测器。

3、光束探测失灵：如果探测器的发射光束探测失灵，可以通过使用专业的检测仪器检查发射器和接收器的光束塔是否正常，如果不正常，可更换新的装置，同时应检查光束传输管是否有损坏，如果有损坏，应立即更换新的管子。

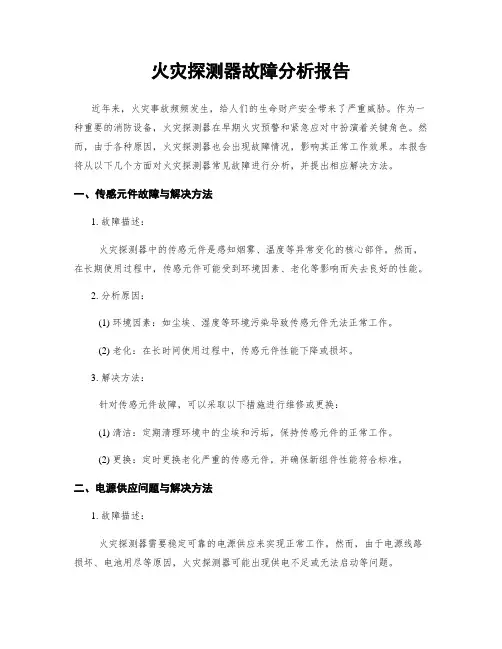

火灾探测器故障分析报告近年来，火灾事故频频发生，给人们的生命财产安全带来了严重威胁。

作为一种重要的消防设备，火灾探测器在早期火灾预警和紧急应对中扮演着关键角色。

然而，由于各种原因，火灾探测器也会出现故障情况，影响其正常工作效果。

本报告将从以下几个方面对火灾探测器常见故障进行分析，并提出相应解决方法。

一、传感元件故障与解决方法1. 故障描述：火灾探测器中的传感元件是感知烟雾、温度等异常变化的核心部件。

然而，在长期使用过程中，传感元件可能受到环境因素、老化等影响而失去良好的性能。

2. 分析原因：(1) 环境因素：如尘埃、湿度等环境污染导致传感元件无法正常工作。

(2) 老化：在长时间使用过程中，传感元件性能下降或损坏。

3. 解决方法：针对传感元件故障，可以采取以下措施进行维修或更换：(1) 清洁：定期清理环境中的尘埃和污垢，保持传感元件的正常工作。

(2) 更换：定时更换老化严重的传感元件，并确保新组件性能符合标准。

二、电源供应问题与解决方法1. 故障描述：火灾探测器需要稳定可靠的电源供应来实现正常工作。

然而，由于电源线路损坏、电池用尽等原因，火灾探测器可能出现供电不足或无法启动等问题。

2. 分析原因：(1) 电源线路损坏：存在接触不良、短路等情况导致供电异常。

(2) 电池用尽：长时间未更换电池或频繁使用导致电池性能下降。

3. 解决方法：针对火灾探测器的电源供应问题，可以采取以下方法解决：(1) 检查线路连接：检查电源线路是否损坏，修复或更换有问题的部分。

(2) 更换电池：定期检查并更换火灾探测器中的电池，确保其正常工作。

三、报警系统故障与解决方法1. 故障描述：火灾探测器的报警系统是及时通知人们火灾情况并采取相应措施的重要环节。

然而，由于信号传输故障、警铃失灵等原因，火灾探测器的报警系统可能无法发挥应有作用。

2. 分析原因：(1) 信号传输故障：线路连接不良、信号干扰等因素导致火灾信号无法及时传输至报警设备。

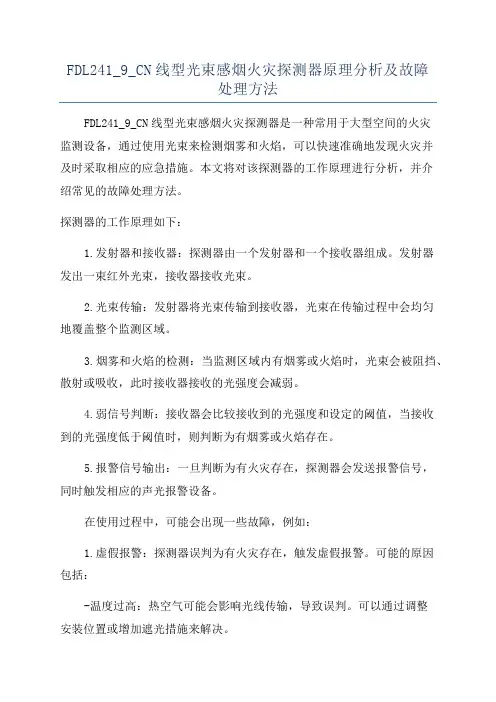

FDL241_9_CN线型光束感烟火灾探测器原理分析及故障处理方法FDL241_9_CN线型光束感烟火灾探测器是一种常用于大型空间的火灾监测设备，通过使用光束来检测烟雾和火焰，可以快速准确地发现火灾并及时采取相应的应急措施。

本文将对该探测器的工作原理进行分析，并介绍常见的故障处理方法。

探测器的工作原理如下：1.发射器和接收器：探测器由一个发射器和一个接收器组成。

发射器发出一束红外光束，接收器接收光束。

2.光束传输：发射器将光束传输到接收器，光束在传输过程中会均匀地覆盖整个监测区域。

3.烟雾和火焰的检测：当监测区域内有烟雾或火焰时，光束会被阻挡、散射或吸收，此时接收器接收的光强度会减弱。

4.弱信号判断：接收器会比较接收到的光强度和设定的阈值，当接收到的光强度低于阈值时，则判断为有烟雾或火焰存在。

5.报警信号输出：一旦判断为有火灾存在，探测器会发送报警信号，同时触发相应的声光报警设备。

在使用过程中，可能会出现一些故障，例如：1.虚假报警：探测器误判为有火灾存在，触发虚假报警。

可能的原因包括：-温度过高：热空气可能会影响光线传输，导致误判。

可以通过调整安装位置或增加遮光措施来解决。

-灰尘和杂物：灰尘和杂物可能会堵塞发射器和接收器的光路，影响光线传输。

可以及时清洁和维护设备来避免这种情况。

2.漏报警：探测器未能及时发现火灾或误判为无火灾。

可能的原因包括：-安装位置选择不当：安装位置选择不当可能导致监测区域不完全覆盖或被其他物体遮挡。

应重新调整安装位置，确保光束能够均匀地覆盖整个监测区域。

-污染或损坏：设备可能被污染或损坏，影响了正常的光线传输。

应定期对设备进行检查和维护，及时更换损坏部件。

总结起来，FDL241_9_CN线型光束感烟火灾探测器通过发射器和接收器之间的光束传输来检测烟雾和火焰。

在使用过程中可能会出现虚假报警或漏报警等故障，需要及时处理和维护设备，确保其正常工作。

电厂线型光束感烟火灾探测器故障分析及维护方案优化摘要：线型光束感烟火灾探测器是核电厂火灾探测的重要设备，不仅丰富了火灾探测的手段，而且提高了火灾探测效率。

本文以三门核电一期工程使用的线型光束感烟火灾探测器为分析对象，对其探测特性和探测原理进行了分析阐述，结合现场情况，对探测器的故障原因进行了深入分析，并思考如何对其维护方案进行优化，从而减少探测器故障率和误报率，节约成本。

关键词：线型光束火灾探测故障分析维护方案1概述三门核电一期工程使用的线型光束感烟火灾探测器均为反射式，由于其自身的特性，该类型探测器在核电厂火灾探测方面具有不可替代的作用。

其常用于高大空间，在一个长区间路径上可以代替若干个点型火灾探测器，具有保护面积大、安装位置高等优点。

其可安装在点型探测器不易安装的场合，有很高的天花板的大型厂房以及一些高温环境都是安装线型光束感烟火灾探测器的理想之地。

但是这些场合同样为探测器的维护带来了一些困难。

2 探测器的工作原理该类型探测器由一个发射器/接收器组件和一个反光板构成，发射器发射一定强度的红外光束，经反光板反射后由反射器接收，接收器对返回的红外光束进行同步采集放大，并通过内置单片机对采集信号进行分析判断，当探测器处于正常监视状态时，接收器接收到的红外光束强度稳定在一定范围内，当烟雾进入该探测路径时，由于烟雾对探测器的散射作用，使接收器接收到的红外光束强度降低，当低于预定的报警阈值时，探测器报警。

图1 工作原理示意图3故障原因分析3.1 光线照射由于线型光束感烟火灾探测器就是探测红外光束强度变化从而触发报警，所有光线照射对探测结果存在一定的干扰，阳光以及白炽灯的照射干扰都会引发设备误报。

3.2 环境湿度线型光束感烟火灾探测器不可安装在凝结水过多和有结冰现象的类似环境中。

反光板表面或发射器/接收器组件表面有凝结水情况会减弱光束信号强度，从而导致探测器误报警。

3.3 粉尘污染若环境粉尘较多，发射器/接收器组件和反光板因大量粉尘附着表面会减弱发射和接收的光束信号强度，同时探测路径上存在大量粉尘同样会导致发射和接收的光束信号强度减弱，从而导致探测器误报警。

光电感烟探测器误报警原因分析及对策许金龙王永峰陈愿关键词火灾探测器干扰源消除方法一、问题的提出某工程光电感烟探测器进行调试时发现光电感烟探测器经常发生误报警，给现场调试人员带来了极大的困扰。

本文意在通过对光电感烟探测器的工作原理进行分析，确定光电感烟探测器误报的原因。

从而找出避免光电感烟探测器误报的解决办法。

二、光电感烟探测器的基本原理光电感烟探测器有一个迷宫式烟雾探测室，里面设有一个光源和一个感光元件。

由于是迷宫式设计，光源的光线一般不能照射到感光元件上，但是当有烟雾进入后，光线在烟雾中产生散射，从而有部分光线射到感光元件上，烟雾越浓，散射到感光元件上的光线就越多，感光元件再把光信号转换为电信号进行输出。

从而达到对火灾进行监测的目的。

三、现场光电感烟探测器误报现象汇总为了找出光电感烟探测器误报现象的原因，我们对误报警的房间环境进行了检查，并与未发生误报警的房间环境进行了对比。

对比结果如下：（1）现场粉尘浓度较高的房间光电感烟探测器发生了误报警的现象。

（2）现场内水蒸气浓度较高的房间光电感烟探测器发生了误报警的现象。

（3）靠近中压电缆的光电感烟探测器发生了误报警的现象。

四、光电感烟探测器误报原因的分析通过对施工现场光电感烟探测器误报现象汇总进行分析，我们很容易就可以判断出光电感烟探测器如果接受到与火灾产生的烟雾相似的粒子干扰，则可能产生光电感烟探测器的误报。

同时，如果光电感烟探测器受到中压电缆电磁干扰也可能产生误报。

所以我们初步判断下列因素即为疑似干扰源：（1）粉尘现场施工过程中，由于打磨及焊接等作业都造成了厂房内空气中的粉尘含量的增加，而粉尘对光电感烟探测器来说是“头号杀手”。

因为过多的粉尘停留在光电感烟探测器的光学元件上，会导致光电感烟探测器的灵敏度下降或造成失效；另一方面，过多的粉尘停留在采样室中会造成光线的大量散射，使感光元件接收过多的光线导致光电感烟探测器误报警。

对于光电感烟探测器，会因为大量的灰尘进入采样室而导致光电感烟探测器误报警。

火灾报警系统的故障诊断与维修方法是什么火灾报警系统是建筑物中至关重要的安全设施之一，它能够在火灾发生的早期及时发出警报，为人员疏散和火灾扑救争取宝贵的时间。

然而，就像任何复杂的设备一样，火灾报警系统也可能会出现故障。

及时准确地诊断和维修这些故障对于确保系统的正常运行和可靠性至关重要。

一、火灾报警系统的组成及工作原理在探讨故障诊断与维修方法之前，我们先来了解一下火灾报警系统的基本组成和工作原理。

火灾报警系统通常由以下几个主要部分组成：1、火灾探测器：这是系统的“感知器官”，能够检测到火灾产生的烟雾、温度、火焰等物理现象，并将其转换为电信号。

2、报警控制设备：负责接收和处理探测器传来的信号，判断是否发生火灾，并在确认火灾后发出声光报警信号，同时启动相关的消防设备。

3、声光报警器：通过声音和灯光向人们发出火灾警报，提醒人员采取行动。

4、消防联动控制设备：用于控制消防设备，如消防泵、喷淋系统、防烟排烟风机等，在火灾发生时协同工作。

其工作原理是：当火灾探测器检测到火灾迹象时，将信号传输给报警控制设备。

报警控制设备对信号进行分析处理，如果判断为火灾，就会触发声光报警器发出警报，并通过消防联动控制设备启动相应的消防设备。

二、常见的故障类型了解了火灾报警系统的组成和工作原理后，我们来看看常见的故障类型。

1、探测器故障探测器污染：长期使用后，探测器可能会被灰尘、油污等污染物覆盖，影响其检测性能。

探测器损坏：例如传感器老化、电路故障等。

探测器安装位置不当：距离火源过远或被障碍物遮挡，导致无法及时检测到火灾。

2、线路故障线路短路：两根或多根电线意外接触，导致电流异常增大。

线路断路：电线断开，信号无法传输。

线路接地：电线与地接触，造成信号干扰或丢失。

3、报警控制设备故障主板故障：控制设备的核心部件出现问题，影响整个系统的运行。

电源故障：供电不足或电源损坏，导致设备无法正常工作。

4、声光报警器故障灯泡或喇叭损坏：无法发出声光信号。

火灾报警系统的常见故障及排查方法是什么火灾报警系统是保障生命和财产安全的重要设备，然而在实际使用过程中，可能会出现各种故障。

及时发现并排除这些故障对于确保系统的正常运行至关重要。

接下来，我们将详细探讨火灾报警系统的常见故障及排查方法。

一、火灾探测器故障1、探测器误报探测器误报是较为常见的故障之一。

可能的原因包括：环境因素（如灰尘、水汽、电磁场干扰等）、探测器安装位置不当（靠近通风口、空调出风口等）、探测器老化或损坏。

排查方法：首先，检查探测器周围环境，清除灰尘和水汽，排除电磁场干扰源。

若环境正常，调整探测器的安装位置，避免靠近干扰源。

如果问题仍然存在，可能是探测器老化或损坏，需要更换新的探测器。

2、探测器不报探测器不报可能是由于探测器线路断路、短路，探测器与底座接触不良，或者探测器本身损坏。

排查方法：使用万用表检查探测器线路的通断情况，修复断路或短路的线路。

检查探测器与底座的连接是否牢固，确保接触良好。

若线路和连接均正常，则可能是探测器损坏，需更换。

二、报警控制器故障1、控制器显示屏故障控制器显示屏不显示或显示异常，可能是显示屏损坏、连接线路问题或者控制器内部故障。

排查方法：检查显示屏的连接线路是否松动，重新插拔连接插头。

若线路正常，可能是显示屏损坏，需要更换显示屏。

如果问题仍未解决，可能是控制器内部故障，需联系专业维修人员进行检修。

2、控制器报警功能异常控制器无法正常报警，可能是报警设置错误、报警设备故障或者控制器软件问题。

排查方法：检查控制器的报警设置，确保设置正确。

检查报警设备（如声光报警器）是否正常工作，修复或更换故障设备。

若设置和设备均正常，可能是控制器软件出现问题，需要对软件进行升级或重新安装。

三、系统通讯故障1、通讯线路故障通讯线路断路、短路或接触不良，会导致系统通讯中断。

排查方法：使用专业工具（如线路测试仪）检查通讯线路的通断情况，修复断路或短路的线路，确保线路连接牢固。

2、通讯模块故障通讯模块损坏或老化，会影响系统的通讯质量。

线型光束感烟火灾探测器原理线型光束感烟火灾探测器是根据空气中的烟雾粒子具有反射和折射光线的特性设计的一种早期火灾探测系统。

其基本原理是当烟雾粒子经过探测器时，会反射并折射出光束，在探测器的光敏元件上，不同波长的光信号被放大和转换成与烟雾粒子发射出的光信号相等的电压。

然后，由光电管接收这一电压信号，并通过微处理器将其转化为与烟雾浓度成正比的电信号，送到火灾报警控制器进行处理。

线型光束感烟火灾探测器有三种结构形式：一是线型光束感烟火灾探测器；二是线型激光光束感烟火灾探测器；三是双光束线型激光光束感烟火灾探测器。

其中双光束线型激光光束感烟火灾探测器与前两种形式相比，具有灵敏度高、响应速度快、抗干扰能力强、结构简单等优点。

线型激光感烟火灾探测器在实际中使用非常广泛，主要用于高层建筑、宾馆、饭店和工业厂房等大型工程中。

对于高层建筑来说，消防人员往往难以在火场中及时发现火灾，因此在高层建筑中安装线型激光感烟火灾探测器具有十分重要的意义。

—— 1 —1 —。

火灾探测器误报原因分析与改善及JTY-GD-S832光电感烟探测器在新能源汽车上的应用注意事项一、前言随着火灾探测器在各行各业的大量运用，对火灾的监控显得越来越必要与重要。

但火灾探测器设置后，往往会发觉系统也有些不尽如人意的地方，例如：火灾探测器个别失效或损坏，维护费用增大；少数探测器可能误报警，使得消防值班人员饱受困扰。

在排除设备质量问题等情况外，我们在实际的调查与分析中还发现，这些情况还往往是与火灾探测器受到环境影响与干扰有关。

下面从火灾探测器的工作原理入手，逐步分析火灾探测器的外部环境影响，结合国家标准对火灾探测器的相关规定，对此提出一些改进的方法或应用建议供参考，科学有效的降低误报概率，让火灾探测器真正起到火灾报警的作用。

二、火灾探测器的工作原理火灾探测器顾名思义就是侦测是否有火灾正在发生的设备，根据火灾的特点及其产生物（例如：烟、热等）的特性，可分为感烟火灾探测器、感温火灾探测器等，这也是我们平常应用最广泛的两种探测器。

注：火灾探测器种类繁多，以下仅针对最常见也是应用最多的的感烟探测器作相关介绍。

火灾探测器的一般工作原理如下图所示：探测元件检测火灾产生物或火灾发生时的特性值，变送电路将探测元件传来的原始信号转换为电流/电压信号，或是脉冲、开关量送入探测器，内部CPU对接收到的信号加以计算分析，并判定是否有火灾正在发生，满足报警条件则发出报警信号，同时报警输出。

元电现在，简单介绍离子感烟探测器与光电感烟探测器的工作原理。

1.点型离子感烟火灾探测器工作原理a)工作原理：核心元件离子室（传感器，内含放射源Am241），采用单源双室结构。

源片焊接在电离室底座上，收集极位于底座与外罩之间，使用高绝缘聚四氟乙烯材料做固定支撑。

在正常工作情况下源片放出α粒子流，使周围空气电离，在外加电场的作用下，形成离子电流，收集极收集一部分电离电流。

由于存在极间电容，收集极电位最后处在一个固定的电位——即平衡电位。

消防工程施工方案火灾探测器的故障排查与维修流程消防工程施工过程中，火灾探测器的正常运行对于保障人员生命财产安全至关重要。

然而，在实际使用过程中，火灾探测器可能会出现故障，需及时进行排查和维修，以确保其正常工作。

本文将介绍火灾探测器故障排查与维修的流程和方法。

1. 视觉检查首先，进行火灾探测器的视觉检查，目的是寻找外部明显的损坏或异常情况。

检查是否有明显的物理损坏，如探测器外壳的破裂、摇晃或变形等。

同时，还需要检查是否有灰尘、油污、蜘蛛网等物质附着在探测器上，这些物质可能影响探测器的灵敏度。

2. 电气测试接下来，进行火灾探测器的电气测试。

首先，使用测试仪器检测探测器的供电电压是否符合要求。

如果供电电压异常，需要检查供电线路是否断开或接触不良。

其次，测试探测器的回路连接是否稳定，是否有线路短路或断路等电气问题。

3. 功能测试在排除外部损坏和电气问题后，进行火灾探测器的功能测试。

根据不同类型的探测器，可以使用相应的测试方法进行功能测试。

例如，烟感探测器可以通过产生烟雾或使用测试喷雾器来测试其是否能够正常响应火灾情况。

4. 数据记录与分析在测试过程中，记录所有的测试数据和测试结果。

包括探测器的型号、供电电压、回路连接情况以及功能测试结果等。

通过对这些数据进行分析，可以更好地进行故障排查和维修定位。

5. 故障排查根据测试数据和分析结果，进一步确定火灾探测器故障的具体原因。

根据不同类型的故障，采取相应的排查方法。

例如，如果检测到探测器无响应或误报，需要检查信号线路是否受到干扰或损坏；如果检测到探测器灵敏度降低，可能需要清洁或更换探测器的工作部件等。

6. 维修与更换在确定故障原因后，进行维修或更换。

对于一些小问题，可以进行现场维修，如更换连接线路、清洁探测器等；对于无法修复的故障，需要更换探测器或相关零件。

7. 功能测试与验证在修复或更换后，需要进行功能测试与验证，确保消防探测器可以正常工作。

进行类似于前述的功能测试，验证修复或更换后的探测器能够准确地检测到火灾情况。
