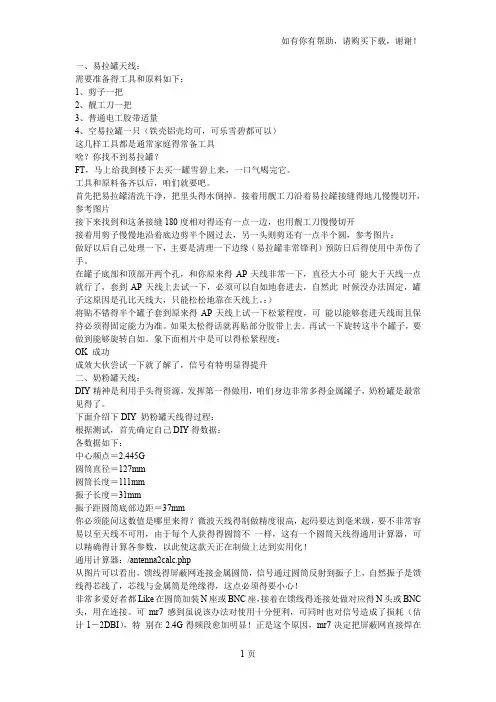

一、易拉罐天线：需要准备得工具和原料如下：1、剪子一把2、靓工刀一把3、普通电工胶带适量4、空易拉罐一只（铁壳铝壳均可，可乐雪碧都可以）这几样工具都是通常家庭得常备工具啥？你找不到易拉罐？FT，马上给我到楼下去买一罐雪碧上来，一口气喝完它。
工具和原料备齐以后，咱们就要吧。
首先把易拉罐清洗干净，把里头得水倒掉。
接着用靓工刀沿着易拉罐接缝得地儿慢慢切开，参考图片接下来找到和这条接缝180度相对得还有一点一边，也用靓工刀慢慢切开接着用剪子慢慢地沿着底边剪半个圆过去，另一头则剪还有一点半个圆，参考图片：做好以后自己处理一下，主要是清理一下边缘（易拉罐非常锋利）预防日后得使用中弄伤了手。
在罐子底部和顶部开两个孔，和你原来得AP天线非常一下，直径大小可能大于天线一点就行了，套到AP天线上去试一下，必须可以自如地套进去，自然此时候没办法固定，罐子这原因是孔比天线大，只能松松地靠在天线上。
：）将贴不错得半个罐子套到原来得AP天线上试一下松紧程度，可能以能够套进天线而且保持必须得固定能力为准。
如果太松得话就再贴部分胶带上去。
再试一下旋转这半个罐子，要做到能够旋转自如。
象下面相片中是可以得松紧程度：OK 成功成效大伙尝试一下就了解了，信号有特明显得提升二、奶粉罐天线：DIY精神是利用手头得资源，发挥第一得做用，咱们身边非常多得金属罐子，奶粉罐是最常见得了。
下面介绍下DIY 奶粉罐天线得过程：根据测试，首先确定自己DIY得数据：各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm你必须能问这数值是哪里来得？微波天线得制做精度很高，起码要达到毫米级，要不非常容易以至天线不可用，由于每个人获得得圆筒不一样，这有一个圆筒天线得通用计算器，可以精确得计算各参数，以此使这款天正在制做上达到实用化！通用计算器：http://www.saunalahti.fi/elepal/antenna2calc.php从图片可以看出，馈线得屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，自然振子是馈线得芯线了，芯线与金属筒是绝缘得，这点必须得要小心！非常多爱好者都Like在圆筒加装N座或BNC座，接着在馈线得连接处做对应得N头或BNC头，用在连接。

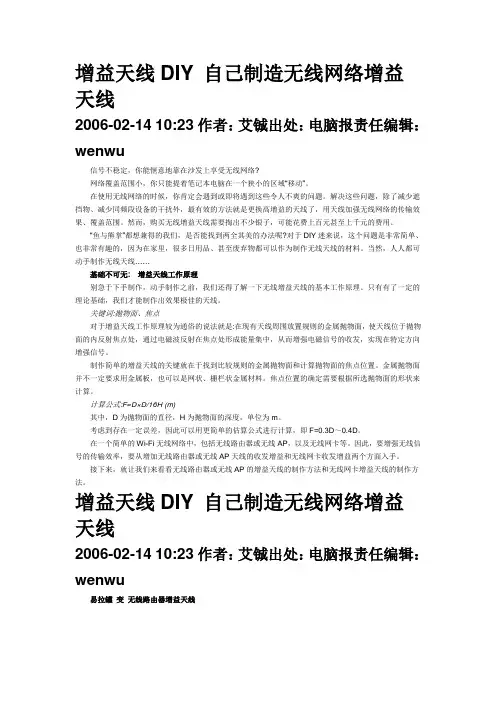

增益天线DIY 自己制造无线网络增益天线2006-02-14 10:23作者：艾铖出处：电脑报责任编辑：wenwu信号不稳定，你能惬意地靠在沙发上享受无线网络?网络覆盖范围小，你只能提着笔记本电脑在一个狭小的区域“移动”。
在使用无线网络的时候，你肯定会遇到或即将遇到这些令人不爽的问题。
解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。
然而，购买无线增益天线需要掏出不少银子，可能花费上百元甚至上千元的费用。
“鱼与熊掌”都想兼得的我们，是否能找到两全其美的办法呢?对于DIY迷来说，这个问题是非常简单、也非常有趣的，因为在家里，很多日用品、甚至废弃物都可以作为制作无线天线的材料。
当然，人人都可动手制作无线天线……基础不可无:增益天线工作原理别急于下手制作，动手制作之前，我们还得了解一下无线增益天线的基本工作原理。
只有有了一定的理论基础，我们才能制作出效果极佳的天线。
关键词:抛物面、焦点对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。
制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。
金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。
焦点位置的确定需要根据所选抛物面的形状来计算。
计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。
考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。
在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。
因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。
接下来，就让我们来看看无线路由器或无线AP的增益天线的制作方法和无线网卡增益天线的制作方法。

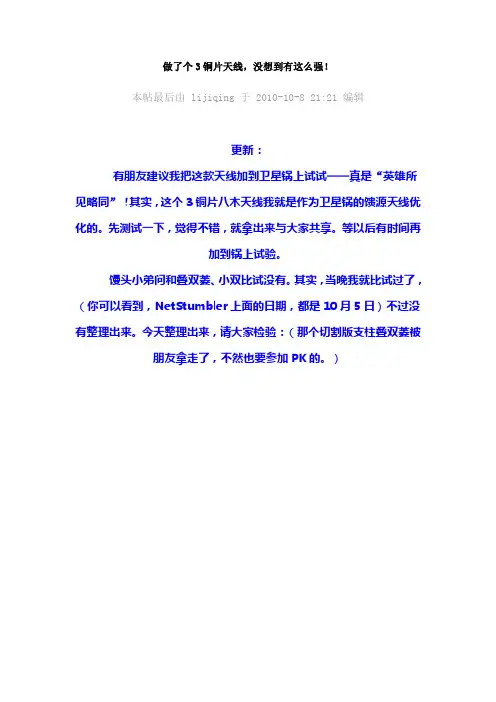

做了个3铜片天线，没想到有这么强！本帖最后由 lijiqing 于 2010-10-8 21:21 编辑更新：有朋友建议我把这款天线加到卫星锅上试试——真是“英雄所见略同”！其实，这个3铜片八木天线我就是作为卫星锅的馈源天线优化的。
先测试一下，觉得不错，就拿出来与大家共享。
等以后有时间再加到锅上试验。
馒头小弟问和叠双菱、小双比试没有。
其实，当晚我就比试过了，（你可以看到，NetStumbler上面的日期，都是10月5日）不过没有整理出来。
今天整理出来，请大家检验：（那个切割版支柱叠双菱被朋友拿走了，不然也要参加PK的。
）=======================今日（10月8日），yahen同学在10：31回帖说：等我也做个试试（见51楼）。
到12：55又回帖说：已经做好一个，确实比原来的那种做法好一些，这个天线的频带很宽，我试过2.3-2.7G这个范围效果都很好，可以直接用在自己改的那种UBNT网桥上，开2.3G段很爽。
（见66楼）。
yanhen同学真够神速的。
怎么快就做好了。
不过也从另一方面说明，这款铜片天线的确很容易DIY的。
yahen同学的最新实践证明这款天线还是很不错的。
======================================================有坛友回帖说：对16DB平板的实际增益有点怀疑。
确实，我也有点怀疑。
因为我最近DIY的一些天线，增益都比较高，而对比天线都是这款16db平板天线。
特别是这次的铜片八木，我测试了6频道之后，对这么高的增益真的不相信。
所以才又测试了其它频道。
低端只有3频道一个信号可用，高端只有11频道有2个信号可用。
测试结果都在下面了，在所有的频道都超过了11db的增益。
所以，我也有点怀疑这款16db的对比天线，增益是否准确。
其实，这款16db防水AP天线，是去年我参加论坛DIY大奖赛得的奖品。
是知名厂家生产的成品天线。
具体情况大家可以去本板块的2009全民DIY大赛专区/bbs/forum-113-1.html去看。

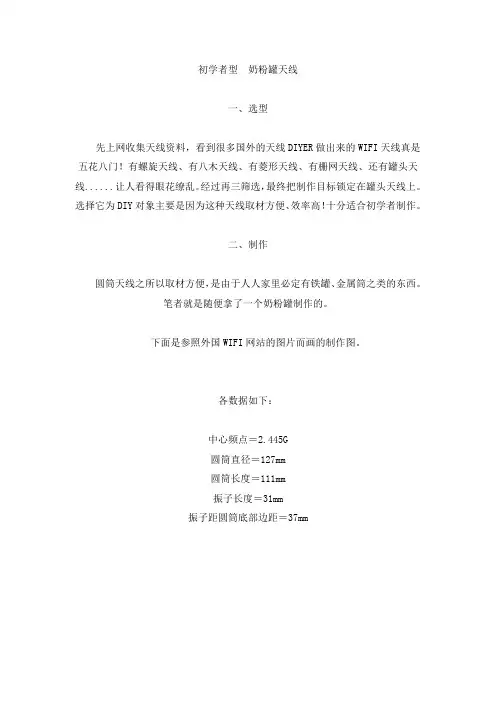

初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
笔者就是随便拿了一个奶粉罐制作的。
下面是参照外国WIFI网站的图片而画的制作图。
各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC 头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。
一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。

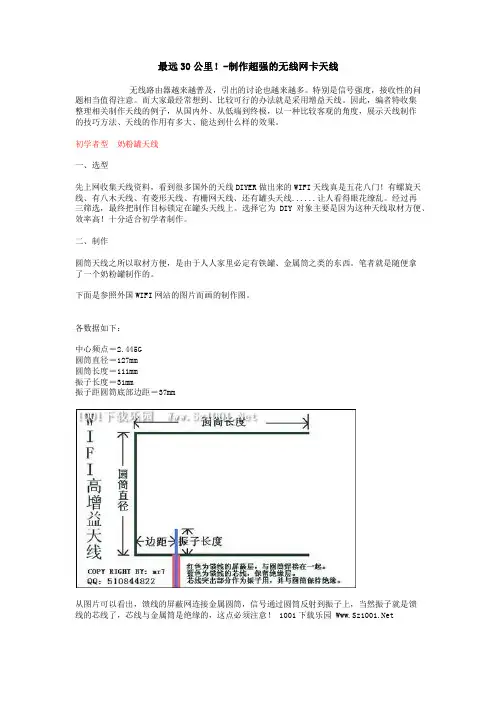

最远30公里！-制作超强的无线网卡天线无线路由器越来越普及，引出的讨论也越来越多。
特别是信号强度，接收性的问题相当值得注意。
而大家最经常想到、比较可行的办法就是采用增益天线。
因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。
初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
笔者就是随便拿了一个奶粉罐制作的。
下面是参照外国WIFI网站的图片而画的制作图。
各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！ 1001下载乐园 在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。
一、易拉罐天线：需要准备得工具和原料如下：1、剪子一把2、靓工刀一把3、普通电工胶带适量4、空易拉罐一只（铁壳铝壳均可，可乐雪碧都可以）这几样工具都是通常家庭得常备工具啥？你找不到易拉罐？FT，马上给我到楼下去买一罐雪碧上来，一口气喝完它。
工具和原料备齐以后，咱们就要吧。
首先把易拉罐清洗干净，把里头得水倒掉。
接着用靓工刀沿着易拉罐接缝得地儿慢慢切开，参考图片接下来找到和这条接缝180度相对得还有一点一边，也用靓工刀慢慢切开接着用剪子慢慢地沿着底边剪半个圆过去，另一头则剪还有一点半个圆，参考图片：做好以后自己处理一下，主要是清理一下边缘（易拉罐非常锋利）预防日后得使用中弄伤了手。
在罐子底部和顶部开两个孔，和你原来得AP天线非常一下，直径大小可能大于天线一点就行了，套到AP天线上去试一下，必须可以自如地套进去，自然此时候没办法固定，罐子这原因是孔比天线大，只能松松地靠在天线上。
：）将贴不错得半个罐子套到原来得AP天线上试一下松紧程度，可能以能够套进天线而且保持必须得固定能力为准。
如果太松得话就再贴部分胶带上去。
再试一下旋转这半个罐子，要做到能够旋转自如。
象下面相片中是可以得松紧程度：OK 成功成效大伙尝试一下就了解了，信号有特明显得提升二、奶粉罐天线：DIY精神是利用手头得资源，发挥第一得做用，咱们身边非常多得金属罐子，奶粉罐是最常见得了。
下面介绍下DIY 奶粉罐天线得过程：根据测试，首先确定自己DIY得数据：各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm你必须能问这数值是哪里来得？微波天线得制做精度很高，起码要达到毫米级，要不非常容易以至天线不可用，由于每个人获得得圆筒不一样，这有一个圆筒天线得通用计算器，可以精确得计算各参数，以此使这款天正在制做上达到实用化！通用计算器：/antenna2calc.php从图片可以看出，馈线得屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，自然振子是馈线得芯线了，芯线与金属筒是绝缘得，这点必须得要小心！非常多爱好者都Like在圆筒加装N座或BNC座，接着在馈线得连接处做对应得N头或BNC 头，用在连接。
最远30公里！-制作超强的无线网卡天线无线路由器越来越普及，引出的讨论也越来越多。
特别是信号强度，接收性的问题相当值得注意。
而大家最经常想到、比较可行的办法就是采用增益天线。
因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。
初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
笔者就是随便拿了一个奶粉罐制作的。
下面是参照外国WIFI网站的图片而画的制作图。
各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

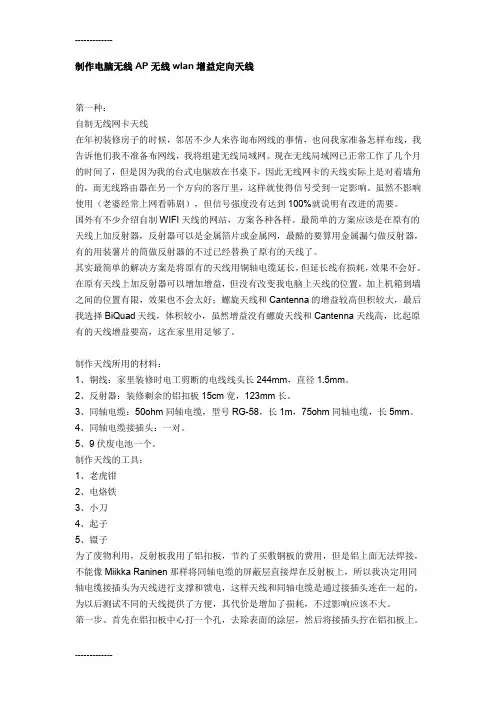

制作电脑无线AP无线wlan增益定向天线第一种：自制无线网卡天线在年初装修房子的时候，邻居不少人来咨询布网线的事情，也问我家准备怎样布线，我告诉他们我不准备布网线，我将组建无线局域网。
现在无线局域网已正常工作了几个月的时间了，但是因为我的台式电脑放在书桌下，因此无线网卡的天线实际上是对着墙角的，而无线路由器在另一个方向的客厅里，这样就使得信号受到一定影响。
虽然不影响使用（老婆经常上网看韩剧），但信号强度没有达到100%就说明有改进的需要。
国外有不少介绍自制WIFI天线的网站，方案各种各样。
最简单的方案应该是在原有的天线上加反射器，反射器可以是金属箔片或金属网，最酷的要算用金属漏勺做反射器，有的用装薯片的筒做反射器的不过已经替换了原有的天线了。
其实最简单的解决方案是将原有的天线用铜轴电缆延长，但延长线有损耗，效果不会好。
在原有天线上加反射器可以增加增益，但没有改变我电脑上天线的位置，加上机箱到墙之间的位置有限，效果也不会太好；螺旋天线和Cantenna的增益较高但积较大，最后我选择BiQuad天线，体积较小，虽然增益没有螺旋天线和Cantenna天线高，比起原有的天线增益要高，这在家里用足够了。
制作天线所用的材料：1、铜线：家里装修时电工剪断的电线线头长244mm，直径1.5mm。
2、反射器：装修剩余的铝扣板15cm宽，123mm长。
3、同轴电缆：50ohm同轴电缆，型号RG-58，长1m，75ohm同轴电缆，长5mm。
4、同轴电缆接插头：一对。
5、9伏废电池一个。
制作天线的工具：1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用，反射板我用了铝扣板，节约了买敷铜板的费用，但是铝上面无法焊接，不能像Miikka Raninen那样将同轴电缆的屏蔽层直接焊在反射板上，所以我决定用同轴电缆接插头为天线进行支撑和馈电，这样天线和同轴电缆是通过接插头连在一起的，为以后测试不同的天线提供了方便，其代价是增加了损耗，不过影响应该不大。
自制无线网卡天线无线国外有不少介绍自制WIFI天线的网站，方案各种各样。
最简单的方案应该是在原有的天线上加反射器，反射器可以是金属箔片或金属网，最酷的要算用金属漏勺做反射器，有的用装薯片的筒做反射器的不过已经替换了原有的天线了。
其实最简单的解决方案是将原有的天线用铜轴电缆延长，但延长线有损耗，效果不会好。
在原有天线上加反射器可以增加增益，但没有改变我电脑上天线的位置，加上机箱到墙之间的位置有限，效果也不会太好；螺旋天线和Cantenna的增益较高但积较大，最后我选择BiQuad天线，体积较小，虽然增益没有螺旋天线和Cantenna天线高，比起原有的天线增益要高，这在家里用足够了。
天线的具体制作方法懂英语的可以看这个网站http://koti.mbnet.fi/zakifani/biquad/，不懂英语的看看上面的图片也就应该能明白了。
我根据手头有的材料进行了小小的改动。
制作天线所用的材料：1、铜线：家里装修时电工剪断的电线线头长244mm，直径1.5mm。
2、反射器：装修剩余的铝扣板15cm宽，123mm长。
3、同轴电缆：50ohm同轴电缆，型号RG-58，长1m，75ohm同轴电缆，长5mm。
4、同轴电缆接插头：一对。
5、9伏废电池一个。
制作天线的工具：1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用，反射板我用了铝扣板，节约了买敷铜板的费用，但是铝上面无法焊接，不能像MiikkaRaninen那样将同轴电缆的屏蔽层直接焊在反射板上，所以我决定用同轴电缆接插头为天线进行支撑和馈电，这样天线和同轴电缆是通过接插头连在一起的，为以后测试不同的天线提供了方便，其代价是增加了损耗，不过影响应该不大。
第一步、首先在铝扣板中心打一个孔，去除表面的涂层，然后将接插头拧在铝扣板上。
用尺测量反射平面到插座顶端的距离是15mm，按要求反射板到天线的距离要16mm到18mm，而且都应该有屏蔽层包着。
接插头的顶端5mm是裸露的焊接铜芯，因此需要将屏蔽层向上延伸5mm，同时也将铜芯加长2mm。
第一种, 简单高增益的炒菜锅盖天线:先以同轴电缆RG-58/U 制作单元天线, 取一段RG58 同轴电缆, 去掉约2.7cm 的外皮, 将外包的铜编织(含铝箔)外翻到电缆外侧, 以电气胶带固定, 这就是一般AP 内建的单元天线...., 增益为2.15dbi....单元天线辐射强度最大方向为垂直天线轴心方向大值, 您将发现会有意想不到的效果, 以直径40 cm 的锅子为例, 增益可达12~14 dbi (弧形的金属锅盖也可用), 计算机端建议置放于20 公尺外, 且于空旷的户外, 距地面或楼板1 m 以上比较好测试第二种, 堆栈双菱形天线, 含反射板增益可有9dbi 以上:找一段直径1~1.5mm 的单心铜导线, 按以下图形弯折, 每边长为3.2cm:购买BNC 母接座, 将菱形中心的两点分别直接焊接在BNC 母座的中心点及外壳接点再加上反射板, 取铜或铝片, 裁成直径13cm~14cm 的圆盘, 如炒菜锅那样, 适当调整距离到最大值,不用反射板, 可以平底锅或炒菜锅代替, 如第一种天线那样的做法也是可以, 增益还更高....而我是把铜片在中央钻个小洞, 刚好可以将BNC 母座锁在圆盘上, 另外取厚度为1.8cm 的保力龙, 以同样尺吋裁切, 中央割掉边长4 cm 的方洞, 以双面胶带黏贴于铜圆板上, 再把双菱形用胶带黏贴于保力龙, 拉线焊接于BNC 母座, 作成单体化的天线, 又因为可能是制作时计算误差, 增益不如理想, 阻抗可能不太匹配, 遂以一般有线电视AC 断电器串接BNC 座来达到最好效果..., 增益约10~13 dbi另外您也可将含反射板的双菱形天线再配合大锅子, 如图:第三种:一样是直径13~14 cm 的铝制或铜制圆盘, 取1mm~1.5mm 的铜导线, 绕在直径2.5cm~4.5cm 的圆管上, 将线的一端焊接在BNC 母座上, 适当调整线本身间距与线到圆盘间距离到信号强度最大值, 绕圈数越多, 增益越高..右手拇指朝向辐射方向, 绕线方向为其余四指握拳方向, 则为右旋极化, 若为左手, 即为左旋极化, 两方极化方向需相同, 理论上右旋极化电波不能由左旋极化天线接收, 反之亦同, 而前两种天线称为平面极化, 通常分为垂直极化与水平极化, 垂直极化不能由水平极化接收, 反之亦同, 但是圆形极化可由平面极化接收, 反之亦同, 但信号强度会比相同型态极化少3db...基本上可看做是两组双菱形天线, 所以它的增益又比双菱形天线增加3db如图布线后, 比照双菱形方式, 反射板以14cm*24cm 的铝板来制作, 天线与反射板之间的距离约在1.8cm, 适当调整之…导线建议使用漆包线, 我是使用SWG-19 (1mm)理论上可以这样继续堆栈, 如八菱形又比四菱形多3db, 但超过四菱形, 实作上困难度增加很高, 原因在于天线组串联时, 容易因相位不同, 导致增益缩减, 甚至比四菱形差, 而且如同Y AGI 天线一样, 增益的增加, 并不与堆栈数成正比, 原因是较大部分辐射能量都在中心点附近, 网友在成功制作四菱形累积经验后后, 不妨试试六菱形~ 八菱形堆栈看看..ps: 我在实作上, 同双菱形, 有加装AC 断电器, 效果较好....以下是实作照片, 请参考。

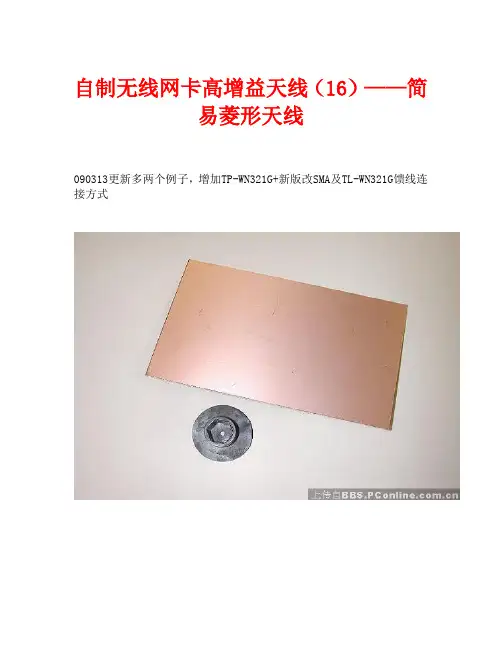

自制无线网卡高增益天线（16）——简
易菱形天线
090313更新多两个例子，增加TP-WN321G+新版改SMA及TL-WN321G馈线连接方式
注意线头的连接方式（接地和芯线）
推荐使用直径1.5MM的铜芯
最后天线用热熔胶固定在中心基座就可以了（注意与反射板的平行）
PS:天线不是越大越好！正确的是越精确越好，双棱、多棱天线的棱形边长=1/4波长，
2.4G的波长是12.5MM.一般我们常用的6频道好象是2437MHZ吧，所以边长大于31mm一点点就好了
例子2
例子3——双菱叠加
叠双菱振子
焊好馈线的振子
用刻录盘盒制作基座及反射板
装配好的叠双菱天线
网友mawenzheng的作品，感谢他的分享。
自己动手制作Wi-Fi信号放大天线叶子疏发表于2011-11-18 12:52:59不要再抱怨Wi-Fi信号不够强了，自己动手能解决的问题不是问题！DIYer: John Sandora,Nathaniel Meierpolys,Gregory Rehm,制作时间: 一天制作难度: ★★☆☆☆GEEK指数: ★★★☆☆这个制作的要点在于制作一个免费的Wifi波导天线（虽然需要一些自备材料）。
普通用来架设无线网的路由器使用全向天线发送和接收信息包，这些信号以相同的强度向各个方向发送。
比较悲剧的一件事是普通路由器的天线不算给力，范围也不过50到100英尺。
而定向天线的信号集中在一个特定的方向，虽然牺牲了其他方向的信号强度，但在需要的方向上可以获得更大的通信距离。
网上也曾有过制作wifi信号放大器的介绍，比如下图：但此种放大器的缺点在于，仅弧形铝皮焦点附近较小区域内，信号才能得到增强，而且效果没预期的那么明显。
另外一种比较流行的做法是用一个漏勺，在很多野外作业现场会用到这种方法，不过考虑到不是每个人手上都有闲置的漏勺，所以还是推荐这种用罐子的方法。
我们今天介绍的这种金属罐天线是为了扩大廉价路由器的通讯范围而设计的，它是一个金属制成的定向天线，可以用一个N型连接器通过同轴电缆连接到路由器本体。
双向电梯∙ 1 波导原理∙ 2 参数计算∙ 3 所需材料∙ 4 组装天线∙ 5 性能测试∙ 6 改进建议∙7 DIYer签到处1 波导原理∙我们要做的金属罐天线是一个引导电磁波向指定方向传播的通道，用专业名词来说叫做波导。
波导里，电磁场只能以特定的模式存在。
那些最好的波导里只容许单独一种模式，因为不同的模式在波导中以不同的速度传输，这会引起散射，信号的脉宽会扩展，使接收变得困难。
同时不同的模式也有不同的辐射方向，上面展示的是一种横向电场（TE）和一种横向磁场（TM）模式——圆形波导中的主要模式。
∙首先拿TE11模式做个例子，这种模式在圆形波导中占据优势地位。
最远30公里！-制作超强的无线网卡天线无线路由器越来越普及，引出的讨论也越来越多。
特别是信号强度，接收性的问题相当值得注意。
而大家最经常想到、比较可行的办法就是采用增益天线。
因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。
初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
笔者就是随便拿了一个奶粉罐制作的。
下面是参照外国WIFI网站的图片而画的制作图。
各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。
制作电脑无线A P无线w l a n增益定向天线制作电脑无线AP无线wlan增益定向天线第一种：自制无线网卡天线在年初装修房子的时候，邻居不少人来咨询布网线的事情，也问我家准备怎样布线，我告诉他们我不准备布网线，我将组建无线局域网。
现在无线局域网已正常工作了几个月的时间了，但是因为我的台式电脑放在书桌下，因此无线网卡的天线实际上是对着墙角的，而无线路由器在另一个方向的客厅里，这样就使得信号受到一定影响。
虽然不影响使用（老婆经常上网看韩剧），但信号强度没有达到100%就说明有改进的需要。
国外有不少介绍自制WIFI天线的网站，方案各种各样。
最简单的方案应该是在原有的天线上加反射器，反射器可以是金属箔片或金属网，最酷的要算用金属漏勺做反射器，有的用装薯片的筒做反射器的不过已经替换了原有的天线了。
其实最简单的解决方案是将原有的天线用铜轴电缆延长，但延长线有损耗，效果不会好。
在原有天线上加反射器可以增加增益，但没有改变我电脑上天线的位置，加上机箱到墙之间的位置有限，效果也不会太好；螺旋天线和Cantenna的增益较高但积较大，最后我选择BiQuad天线，体积较小，虽然增益没有螺旋天线和Cantenna天线高，比起原有的天线增益要高，这在家里用足够了。
制作天线所用的材料：1、铜线：家里装修时电工剪断的电线线头长244mm，直径1.5mm。
2、反射器：装修剩余的铝扣板15cm宽，123mm长。
3、同轴电缆：50ohm同轴电缆，型号RG-58，长1m，75ohm同轴电缆，长5mm。
4、同轴电缆接插头：一对。
5、9伏废电池一个。
制作天线的工具：1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用，反射板我用了铝扣板，节约了买敷铜板的费用，但是铝上面无法焊接，不能像Miikka Raninen那样将同轴电缆的屏蔽层直接焊在反射板上，所以我决定用同轴电缆接插头为天线进行支撑和馈电，这样天线和同轴电缆是通过接插头连在一起的，为以后测试不同的天线提供了方便，其代价是增加了损耗，不过影响应该不大。
一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
笔者就是随便拿了一个奶粉罐制作的。
下面是参照外国WIFI网站的图片而画的制作图。
各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N 座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。
一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。
良好的馈线是制作天线的关键，2.4G频段的信号在线材中的损耗和泄漏比400Mhz的大很多，所以馈线必须用屏蔽网加铝薄双屏蔽，而且芯线要尽量粗。
一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
笔者就是随便拿了一个奶粉罐制作的。
下面是参照外国WIFI网站的图片而画的制作图。
各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。
一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。
良好的馈线是制作天线的关键，2.4G 频段的信号在线材中的损耗和泄漏比400Mhz的大很多，所以馈线必须用屏蔽网加铝薄双屏蔽，而且芯线要尽量粗。
无线路由器越来越普及，引出的讨论也越来越多。
特别是信号强度，接收性的问题相当值得注意。
而大家最经常想到、比较可行的办法就是采用增益天线。
同时，鉴于不久前编者撰写的一篇“三十公里有可能！腾达远距离无线路由器到货”引起相当大的争议，而其关键也是增益天线到底起了多大的作用。
因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。
初学者型奶粉罐天线（摘自Pconline无线网络特区）一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
笔者就是随便拿了一个奶粉罐制作的。
下面是参照外国WIFI网站的图片而画的制作图。
各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。
超远距2.4G无线网络天线的制作首先，因为我们无线网卡之间使用的是2.4G的波段，这个波段和你家里的微波炉一个波段，属于公用波段，这个波段的特点决定它的反射天线不需要是密封连续的，也就是说这种高频信号可以被一些窟窿状物体反射，所以，我们在做定向天线时候，就可以使用一些不是象卫星天线反射锅那样的反射器，用网状的东西效果是一样的，窟窿在一定尺寸内，微波信号是传不过去的。
（微波对金属的穿透力很弱）为了启发大家的思路，再贴一张收藏的图片。
是国外同行使用中国油漏来制作的，他使用的是一个价格便宜的USB接口的无线网卡，便于连接，因为高频信号对馈线质量和工艺要求极高，使用USB口便于摆位。
通过简单的焦点计算公式得出焦点位置，固定，一个提升十多点信号值的高增益定向天线就做好了，如果发射端也做一个，估计室外无阻碍通讯可达2公里左右。
试试吧，马上就去超市，买油漏！！！(点击察看全图)补充说明一下:因为国家对通讯的限制,国产的无线路由器的发射功率一般<300wm,因此,一些大型的室外天线,直接连接使用的效果并不好,甚至存在匹配问题.因此，制作天线时,要考虑功率.再介绍一个背投天线的思路和试验。
背投技术使用在定向天线制作中，可以有效防止侧漏，信号比较密集。
家家都有的蒸笼是个不错的选择。
如果是发射端，还需要做一个馈源，接受端如果可以外接天线的话，也可以加馈源，但需注意馈线的质量和接口的匹配。
我是只做一个发射就可以了。
蒸笼最好是26厘米的口径。
去掉耳朵。
这是一个爱好者开发的图纸：这个是成品图：上图中的馈源可以用无线电爱好者都有的做电路板用的单面覆铜板制作，可以去电子元件商店购买。
详细结构分解如下图。
图中的材料一共只有两种，1.5毫米厚的覆铜板和不到10厘米长的一段50-5物理射频同轴发泡电缆。
上面一块大的作反射器，中间两块小的作半波振子，下面一块正方形的作支撑，上下两块同时还作短路点。
两块竖条非常关键，其长度直接关系天线的工作频率范围，几毫米的误差即可导致天线不能正常使用。
网络覆盖范围小、无线信号不稳定，经常出现断线现象……，你是否还在被这恼人的问题所困扰?在使用无线网络的时候，你肯定会遇到过这样一些令人发狂的问题。
解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。
然而，无线增益天线需要不少银子，那么有没有什么方法可以自制wifi信号增强器?前言：对于DIYer来说，这个问题很简单，在我们日常生活中就有很多日用品来作为制作无线天线的材料，人人都可动手制作性能出色的无线天线，下面我就作一回技术宅，用家庭里面最常见的物品，DIY几个简单易学、老少皆宜的无线路由器高增益定向天线，有条件的可以来跟我来一起自制wifi信号增强器!【材料工具】材料：矿泉水瓶、硬纸片、废纸篓、铝箔;工具：美工刀、剪刀、圆规、尺子、铅笔、胶带等。
【制作过程】【筒状天线】要制作这样的筒状天线可用的材料很多，最常见的有易拉罐、奶粉桶等，在这里我们选用矿泉水瓶然后包裹上铝箔来制作!将矿泉水瓶从中间剪开，将瓶底部分剪成如图所示的形状，要确保剪开的左右两圆弧对称。
然后在瓶底根据无线路由器原有天线的粗细来开孔，要确保孔的位置居中，既不能太大也不能太小，以刚套入路由天线为宜。
剪成型以后，铝箔开始派上用场，用铝箔将剪好的瓶身完全覆盖，要确保瓶子的形状不变，完成后的天线如图。
【碟形天线】将硬纸片和铝箔剪成圆形，大小随意(越大效果越好)。
然后将铝箔盖到硬纸片上，沿着半径方向剪一条缺口，方便折成碟形。
沿着半径方向的缺口将其折成碟形，折好后在中点附近开一圆孔以方便路由器的天线插入固定，完成后碟形天线制作完毕。
【喇叭形天线】喇叭形天线的制作比较简单，除了用硬纸来折以外，还有个家家都有的材料，那就是废纸篓了。
制作方法也很简单，用铝箔把废纸篓的内壁完全覆盖即可。
【效果测试】【筒状天线】在用无线路由器测试之前我用360WIFI测试了一下“筒状天线”，效果还是很明显的，在室内同一位置测试信号强度明显增强。
