**市城市轨道交通工程
承包单位：合同号：
监理单位：编号：
盾构同步注浆记录表F4.5.8
记录员：质检员：技术负责人：监理工程师：年月日

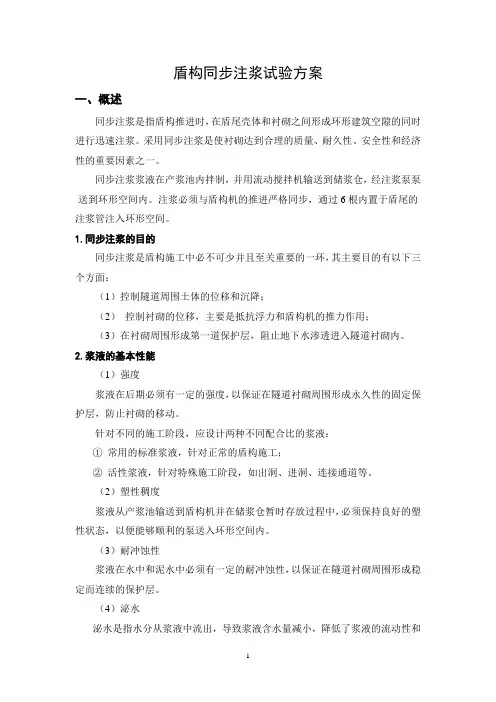

盾构同步注浆 当盾片脱离盾尾后,在土体与管片之间会形成一道宽度为3.5mm左右的环行空隙。同步注浆的目的是为了尽快填充环形间隙使管片尽早支撑地层，防止地面变形过大而危及周围环境安全，同时作为管片外防水和结构加强层。 1.1.1.1注浆材料 采用水泥砂浆作为同步注浆材料，该浆材具有结石率高、结石体强度高、耐久性好和能防止地下水浸析的特点。水泥采用42.5R普通硅酸盐水泥，以提高注浆结石体的耐腐蚀性，使管片处在耐腐蚀注浆结石体的包裹内，减弱地下水对管片混凝土的腐蚀。 （1）浆液配比及主要物理力学指标 根据盾构施工经验，同步注浆拟采用表8-5所示的配比。在施工中，根据地层条件、地下水情况及周边条件等，通过现场试验优化确定。同步注浆浆液的主要物理力学性能应满足下列指标： ①胶凝时间：一般为3～10h，根据地层条件和掘进速度，通过现场试验加入促凝剂及变更配比来调整胶凝时间。对于强透水地层和需要注浆提供较高的早期强度的地段，可通过现场试验进一步调整配比和加入早强剂，进一步缩短胶凝时间。 ②固结体强度:一天不小于0.2MPa，28天不小于2.5MPa。 ③浆液结石率:>95%，即固结收缩率<5%。 ④浆液稠度:8～12cm。 ⑤浆液稳定性:倾析率（静置沉淀后上浮水体积与总体积之比）小于5%。 同步注浆主要技术参数 1.1.1.2注浆压力 注浆压力略大于该地层位置的静止水土压力，同时避免浆液进入盾构机的土仓中。 最初的注浆压力是根据理论的静止水土压力确定的，在实际掘进中将不断优
化。如果注浆压力过大，会导致地面隆起和管片变形，还易漏浆。如果注浆压力过小，则浆液填充速度赶不上空隙形成速度，又会引起地面沉陷。一般而言，注浆压力取1.1～1.2倍的静止水土压力，最大不超过3.0bar。 由于从盾尾圆周上的四个点同时注浆，考虑到水土压力的差别和防止管片大幅度下沉和浮起的需要，各点的注浆压力将不同，并保持合适的压差，以达到最佳效果。在最初的压力设定时，下部每孔的压力比上部每孔的压力略大0.5～1.0bar。 1.1.1.3注浆量 根据刀盘开挖直径和管片外径，可以按下式计算出一环管片的注浆量。 V=π/4×K×L×（D12-D22）式中: V ——一环注浆量（m3） L ——环宽（m） D1——开挖直径（m） D2——管片外径（m） K——扩大系数取1.5～2 代入相关数据，可得: V=π/4×(1.5)×1.2×（40.2-38.4）=2.5～3.4 m3/环 上面经验公式计算中，注浆量取环形间隙理论体积的1.5～2倍，每环（1.2m）注浆量Q=2.5～3.4m3。 1.1.1.4注浆时间和速度 在不同的地层中根据需不同凝结时间的浆液及掘进速度来具体控制注浆时间的长短。做到“掘进、注浆同步，不注浆、不掘进”，通过控制同步注浆压力和注浆量双重标准来确定注浆时间。 注浆量和注浆压力均达到设定值后才停止注浆，否则仍需补浆。 同步注浆速度与掘进速度匹配，按盾构完成一环掘进的时间内完成当环注浆量来确定其平均注浆速度。 1.1.1.5注浆结束标准及效果检查 采用注浆压力和注浆量双指标控制标准，即当注浆压力达到设定值，注浆量达到设计值的85%以上时，即可认为达到了质量要求。 注浆效果检查主要采用分析法，即根据压力-注浆量-时间曲线，结合管片、地表及周围建筑物量测结果进行综合评价。对拱顶部分采用超声波探测法通过频谱分
回填灌浆试验施工方案 一、编制依据 设计图纸及水工建筑物水泥灌浆施工技术规范SL62-2014。 二、施工布置 1. 风、水、电系统 风、水、电均由已形成的风、水、电系统就近供给，以满足工面需求。 2. 现场布置 浆液搅拌机、灌浆泵等布置在洞内距灌浆区域不大于60米的地方，随灌浆进度适时搬移。制浆系统安放高速制浆机一台、搅拌桶一台。输浆管采用φ50软管连接到各用浆点。制浆材料采用重量法称量，水泥采用PO42.5的普通硅酸盐水泥。 3. 灌浆平台 利用钢管、钢模搭设简易平台，在平台上进行灌浆施工。 4.材料运输 水泥等施工材料采用自卸汽车运输，人工搬运至灌浆区域的灌浆平台上。 三、灌浆材料 1.水泥 水泥采用PO42.5的普通硅酸盐水泥。水泥必须新鲜，受潮、结块及出厂期超过三个月的水泥不得用于工程中。 2.水 灌浆用水应符合拌制水工砼用水的要求，不含油污、淤泥等杂质，PH值及物质含量等符合规定要求，拌浆水的温度不得高于40℃。 四、回填灌浆 回填灌浆在砼强度达到70％设计强度后进行，自下而上50米为一个区段，分两序施工。 1.施工参数 (1)回填灌浆孔孔径50mm，孔深为深入基岩0.1m。钻孔时应测记砼厚度和空腔尺寸，回填灌浆孔的位置与设计孔位的偏差不得大于20cm。 (2)回填压力初拟为0.4MP，待灌浆试验后合理调整。 (3)Ⅰ序孔灌注0.5:1的水泥浆液，Ⅱ序孔灌注1：1和0.5:1两个比级的浆液。 (4)空隙大的部位灌注水泥砂浆，但掺砂量不得超过水泥重量的200%。 2.施工方法 (1)首先对混凝土衬砌施工时预留的灌浆孔进行定位，用风钻重新打孔至岩石内0.1m，然后清除孔内杂物，再按照设计图纸进行灌浆。 (2) 制浆采用指定制浆站拌制不低于425#普通硅酸盐水泥浆液（或水泥砂浆）由灌浆机输送至工作面后用3SNS型灌浆泵灌注入孔。制浆材料必须称量准确，各种浆液搅拌均匀并测定浆液密度，浆液在使用前要过筛。 (3)灌浆前对衬砌混凝土施工缝和混凝土缺陷等进行全面的检查，对可能漏浆的部位进行处理。采用孔口阻塞纯压式灌浆法施工，灌浆过程中严密监视衬砌
引水隧洞回填灌浆施工方案 1、工程概况 引水遂洞位于水库左岸，从挡水坝上游横穿左坝肩山体，至下游水电站压力钢管进口，引水遂洞位于微风化岩层和弱风化岩层之中，无大断层通过，引水遂洞由进水明渠段、进口拦污段、闸门竖井段、渐变段、洞身段、钢管衬砌段等部分组成。引水隧洞内系统灌浆工程目前主要集中在隧洞K0+005～K0+302段。 2、施工布置 2．1风、水、电系统 风、水、电均由已形成的风、水、电系统就近供给，其中施工用水由出口搅拌站接自来水管接入施工面使用。 2．2现场布置 浆液搅拌机、灌浆泵等布置在洞内距灌浆区域不大于60米的地方，随灌浆进度适时搬移。制浆系统安放高速制浆机一台、0.5m3搅拌桶一台。输浆管采用直径50软管连接到各用浆点。制浆材料采用重量法称量，水泥采用32.5Mpa的“海岛”牌水泥。 2．3灌浆平台 利用钢管、钢模搭设简易平台，在平台上进行灌浆施工。 2．4材料运输 水泥等施工材料采用3．5t自卸汽车运输，人工搬运至灌浆区域的灌浆平台上。 3、灌浆材料
3．1水泥 水泥采用32.5Mpa的“海岛”牌普通硅酸盐水泥。水泥必须新鲜，受潮、结块及出厂期超过三个月的水泥不得用于工程中。 3．2水 灌浆用水应符合拌制水工砼用水的要求，不含油污、淤泥等杂质，PH 值及物质含量等符合规定要求，拌浆水的温度不得高于40。C。3．3掺合料 在水泥浆液中掺入砂等掺合料时，掺合料的质量必须符合规定要求，掺入量通过试验确定。 4、
回填灌浆 回填灌浆在砼强度达到70％设计强度后进行，分段分序施工，区段长度为10m，分两序施工。 4．1施工参数 a．回填灌浆孔孔径48mm，孔深为穿过砼后进入岩石10cm。 b．回填灌浆压力按施工图纸要求。 c．Ⅰ序孔灌注0.5:1的水泥浆液，Ⅱ序孔灌注1：1和0.5:1两个比级的浆液。空隙大的部位灌注水泥砂浆，但掺砂量不大于水泥重量的200%。 d．空隙大的部位灌注水泥砂浆，掺砂量不大于水泥重量的200％。4．2施工方法 a．钻孔 首先对混凝土衬砌施工时预留的灌浆孔进行定位，用风钻重新打孔至岩石内
1.1. 盾构同步注浆 当盾片脱离盾尾后，在土体与管片之间会形成一道宽度为140mm 左右的环行空隙。同步注浆的目的是为了尽快填充环形间隙使管片尽早支撑地层，防止地面变形过大而危及周围环境安全，同时作为管片外防水和结构加强层。 1.1.1. 注浆材料 采用水泥砂浆作为同步注浆材料，该浆材具有结石率高、结石体强度高、耐久性好和能防止地下水浸析的特点。水泥采用普通硅酸盐水泥，以提高注浆结石体的耐腐蚀性，使管片处在耐腐蚀注浆结石体的包裹内，减弱地下水对管片混凝土的腐蚀。 根据盾构施工经验，同步注浆拟采用下表所示的配比。在施工中，根据地层条件、地下水情况及周边条件等，通过现场试验优化确定。 同步注浆浆液的主要物理力学性能应满足下列指标，见表7-6 : 表7-6同步注浆材料配比和性能指标表 ⑴胶凝时间：一般为3?10h，根据地层条件和掘进速度，通过现场试验加入促凝剂及变更配比来调整胶凝时间。对于强透水地层和需要注浆提供较高的早期强度的地段，可通过现场试验进一步调整配比和加入早强剂，进一步缩短胶凝时间； ⑵固结体强度：一天不小于0.2MPa, 28天不小于2.5MPa ⑶浆液结石率：＞95%,即固结收缩率＜5% ⑷浆液稠度：8?12cm ⑸浆液稳定性：倾析率（静置沉淀后上浮水体积与总体积之比）小于5% 1.1. 2. 同步注浆主要技术参数 1.1. 2.1.注浆压力 注浆压力略大于该地层位置的静止水土压力，同时避免浆液进入盾构机的土仓中。 最初的注浆压力是根据理论的静止水土压力确定的，在实际掘进
中将不断优化。如果注浆压力过大，会导致地面隆起和管片变形，还易漏浆。如果注浆压力过小，则浆液填充速度赶不上空隙形成速度，又会引起地面沉陷。一般而言，注浆压力取 1.1?1.2倍的静止水土 压力，最大不超过3.0?4.0bar。 由于从盾尾圆周上的四个点同时注浆，考虑到水土压力的差别和防止管片大幅度下沉和浮起的需要，各点的注浆压力将不同，并保持合适的压差，以达到最佳效果。在最初的压力设定时，下部每孔的压力比上部每孔的压力略大0.5?I.Obar。 1.12 2.注浆量 盾构掘进注浆采用盾尾同步注浆，随着盾构推进，脱出盾尾的管片与土体间出现“建筑空隙”，该空隙用浆液通过设在盾尾的压浆管予以充填。由于压入衬砌背面的浆液会发生失水收缩固结、部分浆液会劈裂到周围地层中，还有曲线推进、纠偏或盾构机抬头等原因，使得实际注浆量要超过理论建筑空隙体积。 每推进一环的建筑空隙为：n (6.482 — 6.22 ) X 1/4 X 1.2=3.35m3 开挖直径：①6.48m;管片外径：①6.2m 考虑到地层扩散系数，每环的压浆量一般为建筑空隙的150%-200%即每推进一环同步注浆量为 5.019 m3?6.692 m3，按地层的 不同注浆量也要因地制宜，应以注浆压力与数量进行双控来评价注浆最终量。 1.1. 2. 3. 注浆时间和速度 在不同的地层中根据需不同凝结时间的浆液及掘进速度来具体控制注浆时间的长短。做到“掘进、注浆同步，不注浆、不掘进”，通过控制同步注浆压力和注浆量双重标准来确定注浆时间。 注浆量和注浆压力均达到设定值后才停止注浆，否则仍需补浆。 同步注浆速度与掘进速度匹配，按盾构完成一环掘进的时间内即完成当环注浆量来确定其平均注浆速度。 1.1. 2.4. 注浆结束标准及浆效果检查 采用注浆压力和注浆量双指标控制标准，即当注浆压力达到设定值，注浆量达到设计值的85%以上时，即可认为达到了质量要求。 注浆效果检查主要采用分析法，即根据压力-注浆量-时间曲线，结合
回填灌浆施工技术措施 一、工程概况 导流隧洞位于上坝址左岸，全长370m。从挡水坝上游横穿左坝肩山体，主要分布W、V类灰岩与碎屑灰岩。由进水口闸室段、洞身段、出水口明渠扩散段等部分组成。导流隧洞内系统灌浆工程分布在隧洞K0+000 ?K0+010、K0+037.6?K0+061、 K0+180?K0+370 段，共计223.4m。 二、施工布置 2．1 风、水、电系统 风、水、电均由已形成的风、水、电系统就近供给，足以满足 工作面施工需求。 2．2 现场布置 浆液搅拌机、灌浆泵等布置在洞内距灌浆区域不大于60 米的 地方，随灌浆进度适时搬移。制浆系统安放高速制浆机一台、0.35m3搅拌桶一台。输浆管采用? 50软管连接到各用浆点。制浆材料采用重量法称量，水泥采用32.5Mpa 的普通硅酸盐水泥。2．3灌浆平台利用钢管、钢模搭设简易平台，在平台上进行灌浆施工。 2．4材料运输 水泥等施工材料采用5T 自卸汽车运输，人工搬运至灌浆区域的 灌浆平台上。 三、灌浆材料
3．1 水泥 水泥采用32.5Mpa的普通硅酸盐水泥。水泥必须新鲜，受潮、结块及出厂期超过三个月的水泥不得用于工程中。 3．2 水 灌浆用水应符合拌制水工砼用水的要求，不含油污、淤泥等杂质，PH值及物质含量等符合规定要求，拌浆水的温度不得高于40C 3．3掺合料在水泥浆液中掺入砂等掺合料时，掺合料的质量必须符合规定要求，掺入量通过试验确定。 四、回填灌浆 回填灌浆在砼强度达到70％设计强度后进行，分段分序施工， 区段长度为10m分两序施工。 4．1 施工参数 a.回填灌浆孔孔径48mm孔深为深入基岩10cm钻孔时应测记砼 厚度和空腔尺寸，回填灌浆孔的位置与设计孔位的偏差不得大于 20cm。 b.回填灌浆压力按施工图纸要求。 c.I序孔灌注0.6 （或0.5 ）:1的水泥浆液，H序孔灌注1: 1和 0.6（或0.5）:1 两个比级的浆液。 d.空隙大的部位灌注水泥砂浆，但掺砂量不得超过水泥重量的
3.8 回填灌浆、固结灌浆和接触注浆施工方法 3.8.1回填灌浆： 1、回填灌浆的目的是对隧洞混凝土衬砌或支洞堵头顶部缝隙作灌浆填充。 2、回填灌浆在衬砌混凝土达到设计强度的70%后，尽早进行。 3、回填灌浆，采用风钻在台架钻孔。在双层钢筋衬砌段、钢板衬砌段及施工支洞封堵段应预埋灌浆管。回填灌浆孔（管）位置与设计孔位偏差不大于20厘米，其钻孔深入围岩10厘米。 4、回填灌浆一般分二序进行。一序孔灌注水灰比为0.6:1（或0.5:1）的水泥浆；二序孔为灌注1:1和0.6:1（或0.5:1）两个比级的水泥浆，空隙大的部位灌注水泥砂浆，掺砂量不宜大于水泥重量的2倍。 5、当采用模板台车，泵送混凝土后一般回填灌浆量大，拟采用TBW-SO/15注浆泵，最大压力1.5Mpa，排量50L/min，电机功率2.2KW，（或采用HB8-3型灌浆机，最大工作压力1.47Mpa，排量3m3/h排出管径38mm，电机功率2.8KW）。采用与之匹配的立式搅拌机，转速40～80转/min。立式搅拌机结构简单，放浆速度快，使用方便。 6、在设计规定压力下（设计无规定注浆压力一般采用0.3Mpa）。当注浆孔停止吸浆时，回填灌浆即可结束。 7、隧洞顶部倒孔灌浆结束后，先关闭孔口闸阀后再停机，孔内无反浆即可拆除孔口闸阀。 8、灌浆结束后，排除孔内积水污物后封孔并抹平。 3.8.2固结灌浆： 1、固结灌浆的主要目的是对隧洞衬砌以外一定范围内的围岩进行注浆，使注浆范围内的围岩力学指标获得改善从而达到加固围岩的作用，使衬砌与围岩形成较坚强的承载圈。同时也可提高一定的堵水能力。固结灌浆又分为常规固结灌浆与高压固结灌浆。其不同点为：（1）高压固结灌浆是对较深层的围岩进行灌浆加固；（2）对较深层的围岩进行灌浆，需要克服较大的注浆阻力因而需要较高的灌浆压力。（3）高压固结灌浆是在先做好回填灌浆，在作常规固结灌浆，待衬砌与围岩形成较强的承载圈后，在钻孔作较深层的高压固结灌浆。 2、固结灌浆应在该部位回填灌浆结束7天后，按环间分序，环内加密先压
钻孔及灌浆施工方案 一、工程项目及工程量 本章规定适用于尾水系统工程中尾水隧洞出口段（12m）的钻孔与灌浆工程，包括固结灌浆、回填灌浆、其它孔施工等。 主要工程量分项统计见表1 钻孔及灌浆主要工程量分项统计表 表1 二、工程地质描述 尾水隧洞出口段（12m）围岩多为新鲜砂岩和砂岩泥板互层岩体，围岩类别属Ⅳ～Ⅴ类，且有断层与洞室轴线斜交，所以围岩整体性较差。 三、施工布置 1、制浆、输浆系统
在7#公路旁比较宽的位置布置一座集中制浆站，统一制备0.5：1水泥浆液。0.5：1水泥浆液经（Φ48mm）铁管沿边坡送至尾水出口边坡的各用浆点，同时供应尾水隧洞固结灌浆、回填灌浆等项目施工用浆。制浆站建筑面积60 m2，其中储灰平台占40 m2，储灰量60T。配备一台ZJ-400型高速搅拌机，一台普通搅拌机，一台SGB6-10高压泥浆泵。 水泥浆集中制浆系统布置见图1。 图水泥浆集中制浆系统布置图 2、施工程序 同一部位按先回填灌浆，再固结灌浆的施工程序组织施工。不同部位之间根据施工具体情况穿插作业。 3、排污 隧洞内灌浆施工时，在尾水隧洞出口用编织袋（袋内用粘土或稻草充填）设置一道拦污坎，随时派人清理沉渣，沉渣运至指定弃渣场。流出隧洞的水在洞前集污池汇集，经处理达到业主要求后排至指定地点。 在进行基础固结灌浆时，储浆桶内弃浆直接用泵抽至业主指定位置，
其余弃浆用编织袋收集，运至指定弃渣场。 四、灌浆材料及施工设备 1、灌浆材料 （1）水泥：灌浆水泥必须使用符合质量标准规定的新鲜水泥，出厂期超过3个月的水泥不得使用,固结灌浆和回填灌浆使用425#水泥；水泥细度要求通过80um方孔筛，其筛余量不大于5%,施工过程中，按监理工程师指示，使用超细水泥。 （2）水：灌浆用水符合JGJ63-89的规定，拌浆的水温低于400C； （3）掺合料: 水泥浆液中掺入的砂、粘性土、粉煤灰等符合SL62-94中有关条文的规定，其掺量通过室内试验和现场灌浆试验确定，试验配比成果报监理人同意后方可使用。 （4）外加剂：水泥浆液中掺入的速凝剂、减水剂、稳定剂等符合SL62-94中有关条文的规定，其掺量通过室内试验和现场灌浆试验确定，所有能溶于水的外加剂均以水溶液状态加入，试验配比成果报监理人同意后方可使用。 2、钻孔和灌浆设备 尾水系统钻孔灌浆工程主要施工设备见表2： 表2
3-2-31盾构注浆施工技术 1．前言 1.1 盾构注浆施工原理 盾构注浆分同步注浆和二次注浆两种。盾构推进中的同步注浆和衬砌壁后二次注浆是充填土体与管片圆环间的建筑间隙和减少后期沉降的主要手段，也是盾构推进施工中的一道重要工序。 盾构推进过程中，盾尾脱离管片后管片外出现超挖空隙，若不即时回填，扰动地层产生变形、沉降。进而影响其稳定性和地面建筑物，甚至灾难性的破坏。所以盾尾同步注浆显得格外重要。 盾尾注浆（同步注浆）就是在盾构机掘土推进的同时，向盾尾超挖间隙以一定压力注入适量的浆液以填充空隙，最大限度的避免对围岩土的扰动，控制沉降和变形。同步注浆使管片和周围土体形成一个整体，有效的控制了隧道在地层中的稳定性，特别是在小半径曲线时还可以防止隧道外移和变形。二次注浆主要是对同步注浆进行辅助和补充。 1.2盾构注浆施工特点 盾构注浆施工因土质条件、推进速度等确定其浆液材料、注入时期和注入量、注入压力等，需要严格控制各参数以达到预期效果。同步注浆强调的是同步和足量性，二次注浆则根据需要进行施工，是对同步注浆效果不好或者没有填充到位的部分进行注浆，主要使用水泥灰浆进行注入。 由于采用泵压注浆，对浆液的流动性要求较高，所以在浆液的配合比选择上须在考虑土质条件、浆液填充效果的同时考虑浆液粘稠度，以达到浆液能迅速、完好的充填盾尾空隙中去的目的。 1.3适用范围 适用于盾构同步注浆、二次注浆施工。 2．同步注浆施工工艺 2.1工艺流程图 同步注浆施工工艺流程见图2-1 图2-1 同步注浆工艺流程图
2.2浆液选择 2.2.1浆液分类及主要特点 盾构推进施工中的注浆应选择具有和易性好、泌水性小，且具有一定强度的浆液进行及时、均匀、足量压注，确保其建筑空隙得以及时和足量的充填。 浆液根据实际情况的需要有惰性浆液、可硬性浆液及其他形式的浆液。惰性浆液多为非活性材料配合而成，注入后一定时间内不会凝结产生较大强度，其性质一般与隧道周围土体相似为好；可硬性浆液区别与惰性浆液在与添加了一些活性材料，在注入后产生物理、化学反应凝结后有一定强度。另外，根据特殊用途有瞬凝砂浆、加气砂浆等。 1、惰性浆液 主要由粉煤灰、膨润土、砂、水组成，主要用于粉质黏土、细粉质砂土等含水量较高的软土层注浆。由于惰性浆对沉降控制等效果不佳，故现采用较少。 2、可硬性浆液 主要由粉煤灰、少量水泥、砂、水（根据实际情况加入减水剂、缓凝剂等添加剂）组成，主要用于粉质黏土、细粉质砂土等含水量较高的软土层注浆。可硬性浆液对沉降控制良好，在软土地层中得到大量应用。 3、其他浆液 根据特殊用途有瞬凝砂浆、加气砂浆等。 2.2.2浆液类型选择 浆液的选择受土质条件、盾构工法、施工条件、造价等因素等影响，选择浆液的原则是在掌握浆液特性的基础上按实际情况选择最适合条件的浆液。 2.2.3常见的浆液配合比 常见的浆液配合比见表2-1 2.2.4浆液配合比优选试验 浆液实验主要有重度、标准块（70 mm×70mm）强度实验、稠度实验等。通过实验调整浆液配合比。
广州轨道交通二、八号线延伸线工程 盾构区间5标盾构工程 盾构同步注浆机及二次 注浆方案 编制单位: 上海吉原公司 编制日期: 二○○七年一月
一.工程概况 【会石区间轨排井～广州新客站】和【江泰路站～跃进村站】两个盾构区间,分别位于番禺区和海珠区.【会石区间轨排井～广州新客站盾构区间】线路从会石区间轨排井开始后向西南延伸,下穿密集鱼塘群、过石壁站,继续向西南穿越浅埋密集鱼塘群,后到达广州新客站,盾构机解体、吊出、转场至江泰路站;【江泰路站～跃进村站盾构区间】线路从江泰路站出发沿江南大道向北至跃进村站. 【会石区间轨排井～广州新客站盾构区间】里程范围为:左线长730.262米+290.093米(含长链0.126米);右线长729.81米+294.42米.【江泰路站～跃进村站盾构区间】里程范围为:右线长721.71米,左线ZCK长722.287米(含长链0.577米).整个标段线路平面最小曲线半径为600米,最大纵坡为25‰. 【会石区间轨排井～广州新客站盾构区间】地处珠江三角洲后缘地带,为珠江水网交错的平原区,根据场地地貌成因及形态特征,区间地貌单元主要表现为珠江三角洲海陆冲积平原地貌;区间沿线为农田、苗圃、鱼塘,塘深2～3米,沿线建筑物少,场地开阔,地下没有管线的铺设,周边正处于规划开发阶段. 【江泰路站～跃进村站盾构区间】沿线地形较平坦,地面高程为13.4米～17.8米,地貌单元属珠江三角洲冲积平原,微地貌单元有河流冲淤积阶地、河床(槽)、微丘台地. 二.衬砌背后注浆的目的 盾构施工中,随着盾构的向前推进,当管片脱离盾尾后,在土体与管片之间会形成一道宽度为115～140米米左右的环行空隙.若不将这一空隙及时充填则管片周围的土体将会松动甚至发生坍塌,从而导致地表沉降等不良后果.为此必须采用注浆手段及时将盾尾建筑空隙加以充填.同时,背衬注浆还可提高隧道的止水性能,使管片所受外力能均匀分布,确保管片衬砌的早期稳定性.
盾构法施工同步注浆技术探讨 摘要：随着城市地下管廊、地下隧道的兴建，盾构施工技术日趋成熟和完善， 本文结合工程实际，对盾构施工中的同步注浆技术进行分析和探讨，期望对今后 的盾构施工有所帮助和技术发展有所推进。 关键词：盾构；同步注浆；土压平衡；注浆压力 1引言 盾构法隧道具有施工进度快，安全性高，地质适应性强等特点。在适应地质 的各种环境下，盾构机的种类也非常繁多，敞开式，半敞开式，土压平衡式，泥 水平衡式等各种盾构机类型，又有各种刀盘选型。但不管盾构机的种类多少，地 质种类有哪些，所有的盾构施工都是在盾构机在掘进时通过把提前预制好的钢筋 砼管片拼装起来形成隧道。盾构机掘进时刀盘对土体的切削形成一个孔洞，而管 片在尾盾里拼装起来后，管片的外径比刀盘的外径要小，而这个衬砌的建筑空隙，为防止土层的坍塌势必要填充起来，这就是同步注浆。 图1 同步注浆结构示意图 2同步注浆步骤分析 同步注浆，顾名思义就是掘进的同时进行管片壁后注浆，即时的填充管片环 周空隙保证成型隧道特别是覆土地面的安全稳定性。以海瑞克土压平衡式盾构机 为例说明同步注浆方法，此盾构机同步注浆系统由四个液压柱塞泵把台车同步注 浆浆液罐里的砂浆通过尾盾平均分布的四个管路注入到因推进而形成的盾构环型 间隙里。每一个注浆管路各一个压力传感器来监测本管路的注浆压力。 3同步注浆技术参数分析 3.1注浆方量的确定 注浆方量必须根据计算的建筑空隙和地质土层的扩散系数而定了，即： Q=Vλ λ-注浆率/地层注浆扩散系数（根据地质不同一般范围为1.3-2） 理论的环型间隙所占方量根据刀盘外径和管片外径、长度即可算出，公式：V=π（D2-d2）L/4 V-盾构理论空隙（m3） D-刀盘切削外径m d-管片外径m L-管片长度m 在完整性好、自稳定强的硬质地层中，浆液不易渗透到周围的土层里去，可 以取较小的扩散系数甚至不用考虑，但在裂隙发育的岩层或者是以砂、砾为主的 大渗透地层浆液极易渗透到周围的土层中，这样的地层应考虑较大的渗透系数， 可取1.4-1.8。如果这样的地层地下水丰富的话土层的扩散系数还要加大。在以黏土、粉质黏土为主的小渗透系数地层，浆液在有压力的情况下也会对土体产生劈 裂渗透，故应考虑扩散系数为1.2-1.5。超挖系数是正常情况下盾尾建筑空隙的修正，一般只在曲线掘进施工中产生（直线段盾构机盾头与隧道轴线有较大夹角时 也会产生，一般较小不予考虑），其数值可以通过计算得出。 上述的同步注浆量的确定计算公式虽然结合了地质的扩散系数，但还是不能 完全反映实际施工过程中的确定方法。盾构掘进是一个复杂的过程，趋向于设计 轴线前进的同时拼装管片完成隧道衬砌，这个过程中同步注浆液会不会不冲击到
临沧市云县xxx二级水电站 引水系统、厂房建筑及金属结构安装工程（合同编号: LCXH/(xxx二级) 102-12/2013-ZT/JA]） 引水隧洞灌浆施工方案 xxx水利水电工程有限公司 xxx水电站工程项目经理部 二〇一五年五月
审查： 校核： 编制： 目录
1.工程概况 xxx二级水电站位于xxx云县境内的澜沧江右岸一级支流xxx下游，距云县县城45km，以发电为单一任务，装机容量为2×25MW，水库总库容3164万m3，工程等别为Ⅲ等。 发电引水系统由岸墙式进水口、有压圆形隧洞和压力管道等组成，从进水口至岔管分岔点全长约687m，有压圆形隧洞衬后洞径。 进水口采用岸墙式，长。进水口底板高程为，进口喇叭口尺寸×。进水口闸门井内设事故检修闸门1扇，检修平台高程，启闭平台高程。进水口及闸门井采用C25钢筋混凝土结构。 2.隧洞灌浆要求 2.1.非压力钢管段 固结灌浆范围为Ⅲ及Ⅳ类围岩段，回填灌浆范围为砼衬砌段。
2.1.1.喷砼段固结灌浆 固结灌浆采用一次全孔灌浆形式，终孔灌浆压力 2.1.2.衬砌段固结灌浆 砼衬砌段固结灌浆孔沿洞周均匀布置，排距3m，每排9孔，呈梅花形布置,孔深要求深入围岩，灌浆压力为，局部岩石破碎带或断层处视实际情况加密加深灌浆孔，固结灌浆在该部位回填灌浆结束7天后进行。 2.1. 3.回填灌浆 在顶拱中心角120°内进行，每排1～2孔，排距3m，呈梅花形布置，孔深应深入围岩10cm，灌浆压力为，待砼强度达到70%设计强度后才能进行回填灌浆。 2.1.4.检查孔 回填灌浆和固结灌浆质量检查孔的数量应不少于灌浆孔总数的5%，检查孔布置由施工、监理、地质人员根据实际情况确定。固结灌浆质量控制标准为透水率不超过5Lu。 灌浆过程中应加强观测并作好记录，出现异常情况要及时、妥善处理，灌浆施工应严格按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2012)执行，确保灌浆质量和安全。 2.2.压力钢管段 隧洞钢管内衬段，砼与围岩间必须进行回填灌浆；围岩滴渗水地段必须进行固结灌浆，无滴渗水地段经试灌后决定取舍;钢衬接触灌浆位置须经锤击检查后确定。 2.2.1.回填灌浆 在顶拱中心角120°内进行回填灌浆，每排2～3孔，排距，孔深应深入围岩10cm，灌浆压力为，衬砌砼强度达到70%后才能进行回填灌浆。
同步注浆技术 一、注浆目的及方式 1.盾构机的刀盘直径为6180mm，因此，当盾构机盾尾脱出管片后，在全体与管片之间将形成一道宽度为9mm的空隙。为及时的充填管片与地层间的环形间隙，控制地层变形，稳定管片结构，控制盾构掘进方向，并有利于加强管片隧道结构的防水能力，管片背后环向间隙采用同步注浆。 2.采用盾尾同步注浆方式。在盾尾内侧沿周围布置了4条内置式注浆管。每条管上设有压力表和手动阀门。盾尾通过软管与四台砂浆泵分别相连。砂浆泵可以手动控制，砂浆泵上方设置了一个带搅拌器的砂浆罐（容积为83）。二、注浆材料及配比设计 （1）注浆材料 采用水泥砂浆作为同步注浆材料，该浆材具有结石率高、结石体强度高、耐久性好和能防止地下水浸析的特点。 （2）浆液配比及主要物理力学指标 根据地铁施工经验，同步注浆拟采用表2-1所示的配合比。在施工中，根据地层条件、地下水情况及周边条件等，通过现场试验优化确定最合理的配合比。同步注浆浆液的主要物理力学性能应满足下列指标： ①胶凝时间：一般为3～10h，根据地层条件和掘进速度，通过现场试验加入促凝剂及变更配比来调整胶凝时间。对于强透水地层和需要注浆提供较高的早期强度的地段，可通过现场试验进一步调整配比和加入早强剂，进一步缩短胶凝时间。 ②固结体强度：一天不小于0.2MPa，28天不小于2.0MPa。
③浆液结石率：＞95%，即固结收缩率＜5%。 ④浆液稠度：8～12cm ⑤浆液稳定性：倾析率（静置沉淀后上浮水体积与总体积之比）小于5%。 2-1 同步注浆材料初步配比表 三、同步注浆主要技术参数 （1）注浆压力 为保证达到对环向空隙的有效充填，同时又能确保管片结构不因注浆产生变形和损坏，根据计算和经验，注浆压力取值为：0.2～0.5MPa。 （2）注浆量 根据经验公式计算和类似施工的经验，注浆量取环形间隙理论体积的1.3～1.8倍，则每环（1.5m）注浆量Q=3.1～4.3m3。 （3）注浆速度 同步注浆速度应与掘进速度相匹配，按盾构完成一环1.5m掘进的时间内完成当环注浆量来确定其平均注浆速度。 （4）注浆结束标准 采用注浆压力和注浆量双指标控制标准，即当注浆压力达到设定值，注浆量达到设计值的90%以上时，即可认为达到了质量要求。 四、同步注浆方法、工艺与设备 （1）同步注浆方法与工艺 同步注浆与盾构掘进同时进行，通过同步注浆系统及盾尾的内置注浆管，在盾构向前推进盾尾空隙形成的同时进行，采用双泵四管路（四注入点）对称同时
XXXXXX调水总干渠工程 TBM双护盾 豆砾石回填和回填灌浆施工方案 编制： 审核： 批准： XXXX股份有限公司XXXX调水总干渠项目部 二零零四年六月
1．编制依据 （1）XXXXXX调水总干渠《实施性施工组织设计》； （2）类似工程的施工经验。 2．编制目的 （1）规范操作程序，指导现场施工； （2）确保豆砾石回填和回填灌浆质量，提高隧洞的防水能力和防止管片之间的错动失稳、控制围岩变形。 3．适用范围 XXXXXX调水总干渠隧道管片衬砌背后豆砾石回填和回填灌浆施工。 4．定义 4.1豆砾石回填 TBM施工将导致围岩的应力重分布。为了防止隧洞围岩的变形，使管片与被开挖围岩形成整体的受力，减少管片在自重及内部荷载下的变形以及管片间的错动失稳，需要给开挖过的隧洞和管片外径之间的环形空隙及时进行豆砾石充填。豆砾石回填在管片脱离护盾后立即进行，管片外侧与岩石之间的空隙应充填密实。由豆砾石材料车将豆砾石运至豆砾石泵，然后用高压风通过管片灌浆孔吹入。 4.2回填灌浆 当豆砾石注入管片与围岩之间的空隙后，应及时的在豆砾石空隙间注入水泥浆液，使管片与围岩之间形成一定强度的环型建筑物。5．豆砾石回填，回填注浆参数 5.1豆砾石回填 5.1.1初取豆砾石回填压力为0.2～0.4Mpa,豆砾石回填量每环 2.7～
3.15m3。 5.1.2豆砾石回填操作控制 （1）豆砾石回填坚持“脱离护盾一环管片就必须回填一环”的原则；（2）豆砾石回填结束标准应以回填量和回填压力双重控制标准进行控制； （3）当注完一环时候人工检查注浆孔里是否注实。如发现没有注实，则继续注实为止。 5.2回填灌浆 5.2.1灌浆参数 扩散方式：渗透；注浆压力：0.2Mpa 每环理论灌浆量：1.35 m3浆液基准配比：水：水泥=0.6：1 附豆砾石注浆试验记录表和隧洞回填试验成果表。 5.2.2灌浆结束标准 当注浆压力上升达到设计压力，并在规定的时间内不进浆或进浆很少时，停止注浆。 6 施工技术要求 6.1人员配置 表6-1 豆砾石回填和回填灌浆人员配备表 6.2施工中应注意的几点问题
Open Journal of Transportation Technologies 交通技术, 2017, 6(5), 212-217 Published Online September 2017 in Hans. https://www.doczj.com/doc/0a13011857.html,/journal/ojtt https://https://www.doczj.com/doc/0a13011857.html,/10.12677/ojtt.2017.65028 Optimizing Structure for Simultaneous Back Filling Pipelines of Shield Machine Yang Yang, Yunjie Chen, Fazhan Liu, Li Chen, Chen Liu Wuhan Marine Machinery Plant Co., Ltd., Wuhan Hubei Received: Aug. 21st, 2017; accepted: Sep. 4th, 2017; published: Sep. 11th, 2017 Abstract During the tunneling construction, the simultaneous back filling pipelines often being jammed, the shield manufacturers and construction units are trying to finding out a more appropriate struc-ture of simultaneous back filling pipelines to avoid jam. In this article, the author firstly introduc-es some different structures of simultaneous back filling pipelines, compares and analyzes their advantages and disadvantages according to the tunneling construction’s practical conditions, op-timizing a new type structure of simultaneous back filling pipelines. Keywords Tunneling Construction, Simultaneous Back Filling Pipeline, Optimizing Design 盾构机同步注浆管路的结构优化 杨阳，陈云节，刘发展，陈离，刘郴 武汉船用机械有限责任公司，技术中心，湖北武汉 收稿日期：2017年8月21日；录用日期：2017年9月4日；发布日期：2017年9月11日 摘要 由于在盾构施工过程中经常出现同步注浆管路堵塞现象，盾构机制造厂家及盾构施工单位均在通过不断的研究和实践，试图设计出一种更加合理和实用的同步注浆管路结构形式。本文介绍了几种不同结构形式的注浆管，并通过分析比较各自的优缺点，结合盾构施工过程中的实际情况，优化设计出一种新型的注浆管结构形式。
目录 1 工程概况 (1) 2 编制依据 (1) 3 施工临建 (1) 4 施工工艺及施工方法 (2) 4.1施工工艺流程 (2) 4.2主要工序施工顺序 (2) 4.3回填灌浆施工参数 (2) 4.4施工布孔及分序图 (2) 5 灌浆原材料及制浆 (3) 5.1灌浆原材料 (3) 5.2制浆 (3) 6 钻孔施工 (3) 7 灌浆施工 (4) 7.1灌浆 (4) 7.2回填灌浆结束标准 (4) 8 质量检查 (4) 9 质量控制 (5) 10 提交资料 (6) 11 安全、文明及环保措施 (6) 11.1控制目标 (6) 11.2安全、文明控制措施 (6) 11.3环境保护控制措施 (6) 12 资源配置 (7) 13 工程施工安全、技术交底 (8) 14 附图 (8) 附表一 (8) 附表二 (10) 附图一 (13) 附图二 (14)
导流兼冲沙放空洞工程灌浆施工方案 1 工程概况 导流兼冲沙放空洞洞身工作闸上游为有压洞，下游为无压洞，布置在右岸山体内。进口位于2#冲沟下游侧陡崖脚，出口位于8#、10#冲沟间的陡崖部位，洞向由S53E在右坝头附近转为N76E，地表基岩裸露，洞顶上覆岩体厚15m～80m，围岩为上泥盆统天格尔组第二亚组（D3tb），岩性主要为凝灰质粉砂岩、凝灰质砂岩夹页岩、凝灰岩，属厚至巨厚层状夹薄层状岩体。岩层揉皱较强烈，产状一般为N25～70W，SW∠50～76。沿线共发现有NE 向的F42、F96、F5和NW向的F41、F36、F37、F39等7条断层切割。节理较发育，主要为：①NE向节理，产状为N45～60E,NW（SE）∠65～80，一般短小、密集，部分延伸较长，②NW向节理，产状为N40～53W，NE（SW）∠65～85，面多呈舒缓波状，延伸较长（一般大于1m，最长有15m以上），在卸荷作用下，多沿该组节理形成卸荷裂隙带，③缓倾角节理，N10～20W～N5～17E，NE～SE∠11～35，一般短小、不规则。上覆围岩内强、弱风化带下限埋深分别为10m～15m和40m～80m，进、出口洞段强风化带水平深度分别约为25m、5m，基本在地下水位以上，洞身段基本处于弱风化带岩体内，因为洞身顶拱混凝土受施工条件限制，混凝土振捣效果一般，混凝土与围岩之间存在缝隙。为了使衬砌混凝土与围岩之间的缝隙完整结合共同的承载外界压力的作用，改善衬砌的受力条件，采取隧洞回填灌浆。 本分部工程有压段长222.58m(桩0-241.68～0-019.10)，无压段长 490m(桩号为0+000.00～0+490.00)。导流洞回填灌浆工程项目为洞室内回填灌浆3522.41m2。工程计划开工工期2011年7月25日，完工日期2011年9月16日。 2 编制依据 1）招投标文件及合同，相关法律法规等； 2）设计图纸及相关联系单； 3）导流洞灌浆生产性试验大纲； 4）施工规范 《水工建筑物水泥灌浆施工技术规范》DL/T5148-2001； 《水利水电工程钻孔压水试验规程》SL25-92； 《水利水电工程岩石试验规程》SDJ204-81； 《水利水电建设工程验收规程》SL223-2008； 《水利水电工程施工质量检验与评定规程》SL176-2007； 《水利水电工程测量规范》SL52-93。 3 施工临建
北京地铁盾构新型同步注浆及其材料的研究 [摘要]北京地铁五号线盾构试验段工程采用了城建集团自行研制的惰性浆液（已申请专利），其注浆效果非常理想，在施工中有效的控制了地表沉降。 [关键词]盾构北京地铁五号线同步注浆惰性浆液 一、概况 北京地铁五号线试验段工程，采用了土压平衡式盾构机进行施工。盾构机配备了盾尾同步单液注浆系统，可在盾构掘进的同时进行壁后注浆。在盾构掘进施工中，当管片刚脱离盾尾时即可对管片外侧的建筑空隙进行填充，从而起到控制地表沉降和稳定成型隧道的作用。在施工中我们使用的浆液是自行研制的惰性浆液，此浆液通过施工中达到了很好的效果，有效地控制了地表沉降。 二、盾构法施工壁后注浆技术 2.1同步注浆原理 北京地铁五号线盾构试验段工程的施工采取了同步注浆方式。其工作原理是：在盾构机推进过程中，保持一定压力（综合考虑注入量）不间断地从盾尾直接向壁后注浆，当盾构机推进结束时，停止注浆。这种方法是在环形空隙形成的同时用浆液将其填充的注浆方式。 2.2注浆材料和配比的选择 2.2.1注浆材料应具备的基本性能 根据北京地区的地质条件、工程特点以及现有盾构机的型式，浆液应具备以下性能： 1）具有良好的长期稳定性及流动性，并能保证适当的初凝时间，以适应盾构施工以及远距离输送的要求。 2）具有良好的充填性能。
3）在满足注浆施工的前提下，尽可能早地获得高于地层的早期强度。 4）浆液在地下水环境中，不易产生稀释现象。 5）浆液固结后体积收缩小，泌水率小。 6）原料来源丰富、经济，施工管理方便，并能满足施工自动化技术要求。 7）浆液无公害，价格便宜。 2.2.2. 注浆材料 为了保证壁后注浆的填充效果，施工中结合现场条件和盾构机自身注浆系统的配置，选取了两种单液浆组成以便进行对比优选： 1）以水泥、粉煤灰为主剂的常规单液浆a 成分：水泥、粉煤灰、细砂、膨润土（钠土）和水； 2）以生石灰、粉煤灰为主剂的惰性浆液b 成分：生石灰、粉煤灰、细砂、膨润土（钠土）和水。 浆液组成a以水泥作为提供浆液固结强度和调节浆液凝结时间的材料，浆液组成b以粉煤灰作为提供浆液固结强度和调节浆液凝结时间的材料。其中浆液组成b 中使用的粉煤灰可以改善浆液的和易性（流动性），生石灰能增加浆液的粘度，并有一定的固结作用，膨润土用以减缓浆液的材料分离，降低泌水率，还具有一定的防渗作用。砂在两种浆液中都作为填充料。 2.2. 3. 浆液配比及性能测试 在确定浆液配比时，先根据相关资料，确定了两种浆液的各种材料的基本用量，然后结合浆液站调试，每种配比生产一定方量，并对浆液性能进行相关的性能测试，从而对配比单进行筛选，保留能够生产出合格浆液的配比，以便今后用于施工。按测试配比拌制出的浆液送到试验室进行了主要性能指标的测试。根据配比单和浆液配合比试验报告中的测试数据，绘制出浆液流动度、稠度和分层度随时间变化的对比曲线。
回填、固结接触注浆施工方案 一、回填灌浆： 1、回填灌浆的目的是对涵洞混凝土衬砌或支洞堵头顶部缝隙作灌浆填充。 2、回填灌浆在衬砌混凝土达到设计强度的70%后，尽早进行。 3、回填灌浆，采用风钻在台架钻孔。在双层钢筋衬砌段、钢板衬砌段及施工支洞封堵段应预埋灌浆管。回填灌浆孔（管）位置与设计孔位偏差不大于20厘米，其钻孔深入围岩10厘米。 4、回填灌浆一般分二序进行。一序孔灌注水灰比为0.6:1（或0.5:1）的水泥浆；二序孔为灌注1:1和0.6:1（或0.5:1）两个比级的水泥浆，空隙大的部位灌注水泥砂浆，掺砂量不宜大于水泥重量的2倍。 5、当采用模板台车，泵送混凝土后一般回填灌浆量大，拟采用TBW-SO/15注浆泵，最大压力1.5Mpa，排量50L/min，电机功率2.2KW，（或采用HB8-3型灌浆机，最大工作压力1.47Mpa，排量3m3/h排出管径38mm，电机功率2.8KW）。采用与之匹配的立式搅拌机，转速40～80转/min。立式搅拌机结构简单，放浆速度快，使用方便。 6、在设计规定压力下（设计无规定注浆压力一般采用0.3Mpa）。当注浆孔停止吸浆时，回填灌浆即可结束。 7、涵洞顶部倒孔灌浆结束后，先关闭孔口闸阀后再停机，孔内无反浆即可拆除孔口闸阀。 8、灌浆结束后，排除孔内积水污物后封孔并抹平。 二、固结灌浆： 1、固结灌浆的主要目的是对涵洞衬砌以外一定范围内的围岩进行注浆，使注浆范围内的围岩力学指标获得改善从而达到加固围岩的作用，使衬砌与围岩形成较坚强的承载圈。同时也可提高一定的堵水能力。固结灌浆又分为常规固结灌浆与高压固结灌浆。其不同点为：（1）高压固结灌浆是对较深层的围岩进行灌浆加固；（2）对较深层的围岩进行灌浆，需要克服较大的注浆阻力因而需要较高的灌浆压力。（3）高压固结灌浆是在先做好回填灌浆，在作常规固结灌浆，待衬砌与围岩形成较强的承载圈后，在钻孔作较深层的高压固结灌浆。 2、固结灌浆应在该部位回填灌浆结束7天后，按环间分序，环内加密先压
