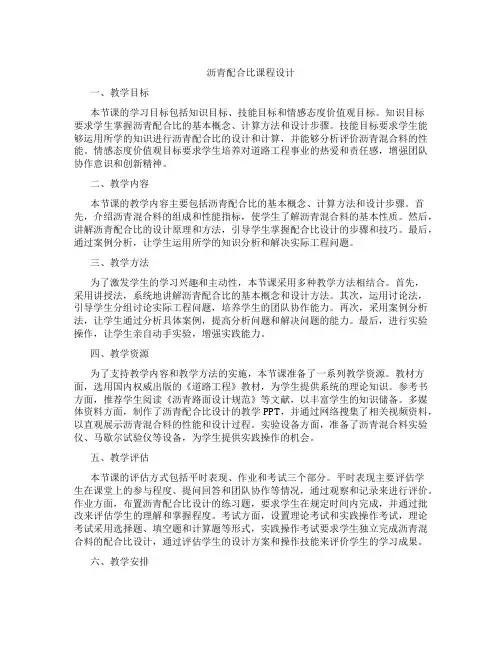

沥青配合比课程设计一、教学目标本节课的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握沥青配合比的基本概念、计算方法和设计步骤。
技能目标要求学生能够运用所学的知识进行沥青配合比的设计和计算,并能够分析评价沥青混合料的性能。
情感态度价值观目标要求学生培养对道路工程事业的热爱和责任感,增强团队协作意识和创新精神。
二、教学内容本节课的教学内容主要包括沥青配合比的基本概念、计算方法和设计步骤。
首先,介绍沥青混合料的组成和性能指标,使学生了解沥青混合料的基本性质。
然后,讲解沥青配合比的设计原理和方法,引导学生掌握配合比设计的步骤和技巧。
最后,通过案例分析,让学生运用所学的知识分析和解决实际工程问题。
三、教学方法为了激发学生的学习兴趣和主动性,本节课采用多种教学方法相结合。
首先,采用讲授法,系统地讲解沥青配合比的基本概念和设计方法。
其次,运用讨论法,引导学生分组讨论实际工程问题,培养学生的团队协作能力。
再次,采用案例分析法,让学生通过分析具体案例,提高分析问题和解决问题的能力。
最后,进行实验操作,让学生亲自动手实验,增强实践能力。
四、教学资源为了支持教学内容和教学方法的实施,本节课准备了一系列教学资源。
教材方面,选用国内权威出版的《道路工程》教材,为学生提供系统的理论知识。
参考书方面,推荐学生阅读《沥青路面设计规范》等文献,以丰富学生的知识储备。
多媒体资料方面,制作了沥青配合比设计的教学PPT,并通过网络搜集了相关视频资料,以直观展示沥青混合料的性能和设计过程。
实验设备方面,准备了沥青混合料实验仪、马歇尔试验仪等设备,为学生提供实践操作的机会。
五、教学评估本节课的评估方式包括平时表现、作业和考试三个部分。
平时表现主要评估学生在课堂上的参与程度、提问回答和团队协作等情况,通过观察和记录来进行评价。
作业方面,布置沥青配合比设计的练习题,要求学生在规定时间内完成,并通过批改来评估学生的理解和掌握程度。
第十一周第三次课水泥混凝土抗压.抗折、劈裂抗拉强度试验1、试验目的1、测定磴抗压强度确定栓的强度等级,评定磴质量。
2、测定栓抗折强度评定道路絵施工质量,同时它是水泥他路面设计的重要指标。
3、劈裂法测定桧抗拉强度,了解桧抗拉性能。
二、仪器设备试验步頤万能试验机,劈裂钢垫条,三合板垫层(或纤维板垫层)。
(-)抗压强度试验1、从养护室取出试件,先检查其尺寸及形状,相对两而应平行,表而倾斜偏差不得超过0.5mm。
量出棱边长度,精确至1 mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
试件如有蜂窝缺陷,应在试验前三天用浓水泥浆填补平整,并在报告中说明。
在破型前,保持试件原有湿度,在试验时擦干试件。
2、以成型时侧而为上下受压而,将试件放在球座上,球座置于压力机中心,儿何对中侧面受载。
3、加荷:栓强度等级小于C30的混凝土取0. 3〜0. 5MPa/s的加荷速度;强度等级不低于C30时则取0. 5〜0. 8MPa/s的加荷速度,当试件接近破坏而开始迅速变形时,应停止调整试验机油门,直至试件破坏,记卜•破坏极限荷载。
(二)抗折(抗弯拉)强度试验1、从养护室取出并检查试件,如试件中部1/3长度内有蜂窝,该试件应立即作废。
2、在试件中部量出其宽度和高度,精确至lmmo3、妥放试件,支点距试件端部各50m,侧面受载。
4、加荷:加载方式为三分点双点加荷,加荷速度为0. 5-0. 7MPa/s,直至试件破坏,记下破坏极限荷载。
(三)劈裂抗拉强度试验1、从养护室取出并检查试件。
2、量测试件尺寸,精确至lmmo3、安放试件,几何对屮,放妥垫层垫条,其方向与试件成型时顶而垂直。
4、加荷:殓强度等级低于C30时,以0. 02-0. 05 MPa/s的速度连续而均匀地加荷,当栓强度等级不低于C30时,以0. 05-0. 08 MPa/s的速度加荷,直至试件破坏,记下破坏极限荷载,准确至O.OlKNo四、结果整理1、混凝土立方体抗压强度R按下式计算,精确至O.IMPa。
沥青混合料配合比
精品资料
1. 矿质混合料组成设计
有两种方法进行组成设计:试算法和图解法。
•试算法
1. 试算法的基本原理
首先假设混合料中某种粒径的颗粒,是由对这一粒径占优势的一种集料组成,其他集料不含这一别试探各种级料的大致比例,不合适再进行调整,逐步接近,最终达到符合要求的集料的配合比2. 步骤及方法
将A、B、C
①求X:选取A料占优势的粒径Ⅰ(mm),令 mbi = mci =0,则 X= Mi / mai。
②求Z:选取C料占优势的粒径j(mm),令mbi = mci =0,则X= Mi / mai。
③求Y:Y=100-X-Z 。
④核对:按 mai X+ mbi Y+ mci Z=M i逐级核对。
不符合要求,应对X、Y、Z比例进行适当的调的集料满足混合矿料的级配要求。
•图解法
适用于多种集料组成的矿料配合比设计。
1. 基本原理:
把设计要求矿料的级配,按所采用各种集料的粒径范围分成几个区段,然后令各种集料的含量(要求的级配中各相应区段的颗粒含量(%)。
2. 已知条件
①各种集料筛分析结果→各级料的通过百分率→级配曲线;
②按技术规范要求的合成级配范围→合成级配的通过百分率中值。
3. 设计步骤
①绘制坐标图:绘制长方形图框,坐标纵坐标为通过百分率。
对角线作为合成级配中值。
横坐标寸,横坐标确定方法:据合成级配中值要求的各筛孔通过百分率,从纵坐标引平行线,与对角线线,与横坐标交点,为相应筛孔的孔径位置。
②绘制级配曲线:将各集料的级配曲线绘制在上述坐标图上。
③确定各相邻级配曲线的关系:相邻级配曲线重叠(A与B)、相邻级配曲线相接(B与C)、相离(C与D)。
④确定各集料的用量。
