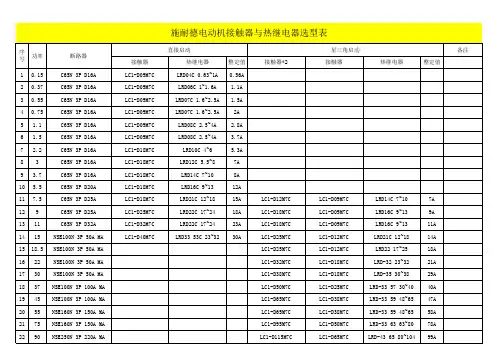

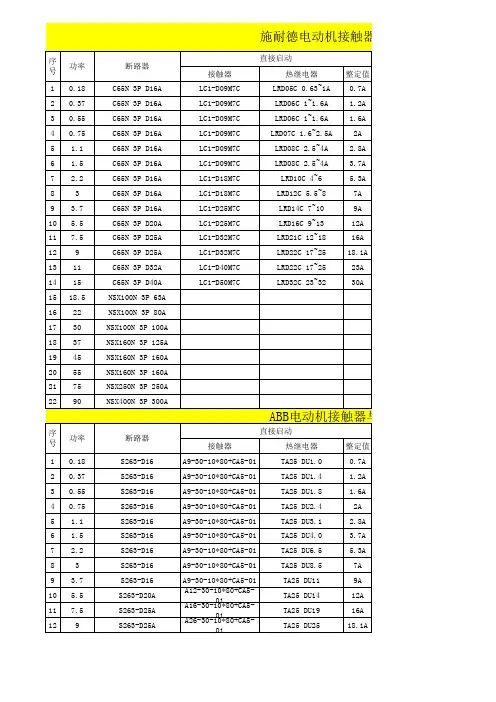

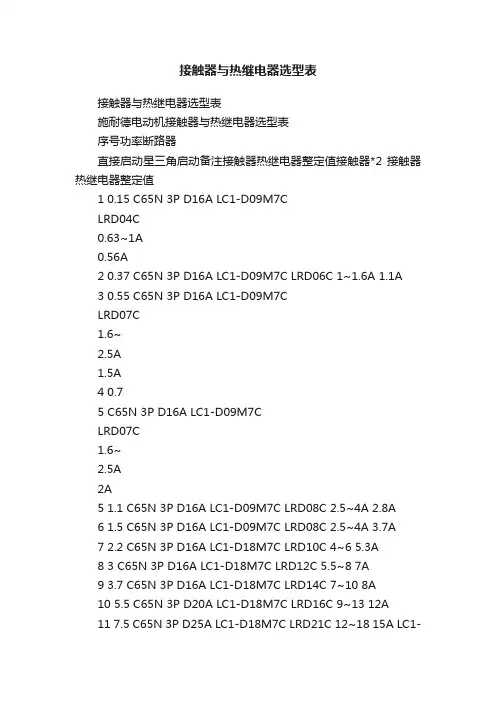

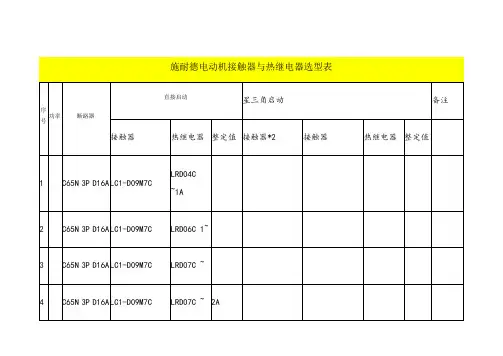

电动机接触器与热继选型表

C65 断路器选型表

说明：

1、NC 125H的额定电流为125A。

2、NC 100H/125H的分断能力为10000A。

接触器型号含义

C A 2

D N 3 1 M 5 C

辅助模块及附件的型号含义

热继电器的型号含义

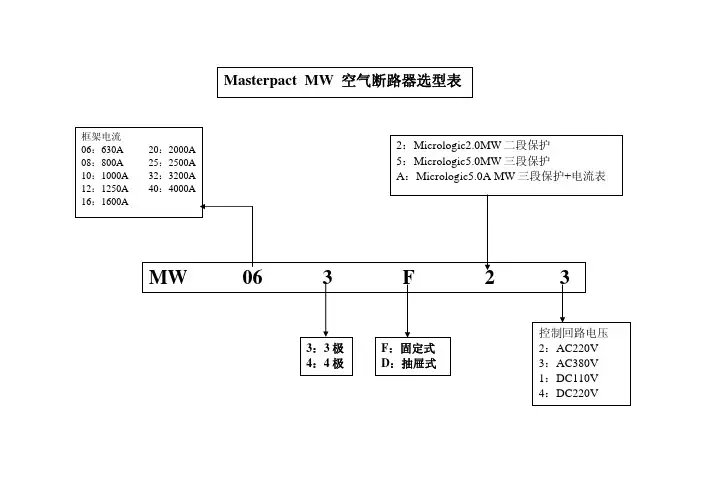

（适用于机器设备的主保护开关）

一、电动机额定电流的速算速查

1．电动机额定t电流的对表速查

在实际工作中，往往由于电动机铭牌的损坏、丢失，或缺乏实用维修电工手册等资料，不能确切知道电动机的额定电流。现在使用“电动机配用断路器、熔断器、接触器、电子型电动机保护器及导线选用速查表”，根据电动机的额定容量，即可查出所对应的额定电流。

例如一台Y132M-4型7．5kW电动机，从速查表查得其额定电流为15．4A。

2．电动机额定电流的速算口诀及经验公式

(1)运算口诀：

电动机额定电流(A)：“电动机功率加倍”，即“一个千瓦两安培”。通常指常用的380V、功率因数在0．8左右的三相异步电动机，“将千瓦效加一倍” 即电动机的额定电流。

（2)经验公式：

电动机额定电流(A)=电动机容量(kw) 数×2

上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电

流数值非常接近，符合实用要求，例如一台Y132S1-2型5．5kW电动机，用速算口诀或经验公式算得其额定电流：5．5x2=1 1A。

二、电动机配用断路器的选择

低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。

1．电动机保护用断路器选用原则

(1)长延时电流整定值等于电动机额定电流。

(2)瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8-15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。对于保护绕线转子电动机的断路器，瞬时整定电流等于(3—6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。

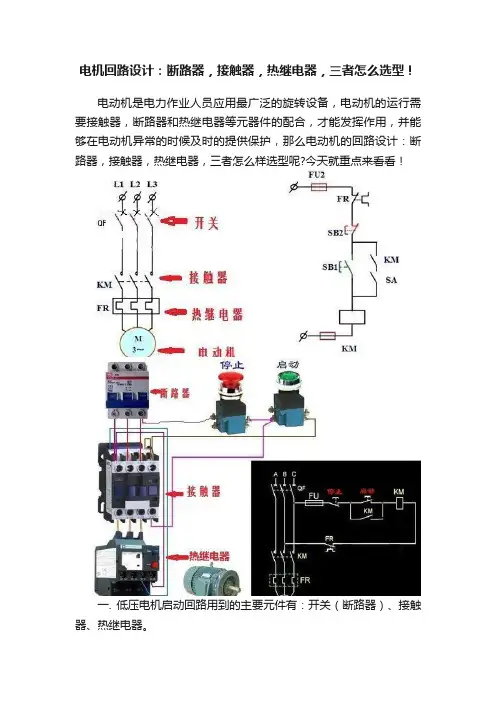

断路器选择一般是电机额定电流的1.5---2倍

接触器比电机额定电流大一些就行

热继一般是额定电流的1.1—1.15倍。

断路器选择是电动机额定电流2--2.5倍,整定是额定电流的1.5倍,所以选择为350A,整定在200左右,

接触器选择比电动机额定电流大些,选150A即可

热继电器选择是电动机额定电流1.1--1.15倍,即调整在160--170A之间即可,但是选择调整范围是150--180A

电缆选择略大于电动机额定电流,即VV3*70+1*35平方

送你一套速算口诀，记在心里对你有好处。铝芯绝缘导线载流量与截面的倍数关系

导线截面

(mm 2 )

1 1.5 2.5 4 6 10 16 25 35 50

70 95 120

载流是截面

倍数9 8 7 6 5 4 3．5 3 2．5

载流量

(A) 9 14 23 32 48 60 90 100 123 150 210 238 300

估算口诀：

二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：

(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

断路器选择一般是电机额定电流的1.5---2倍

接触器比电机额定电流大一些就行

热继一般是额定电流的1.1—1.15倍。

断路器选择是电动机额定电流2--2.5倍,整定是额定电流的1.5倍,所以选择为350A,整定在200左右,

接触器选择比电动机额定电流大些,选150A即可

热继电器选择是电动机额定电流1.1--1.15倍,即调整在160--170A之间即可,但是选择调整范围是150--180A

电缆选择略大于电动机额定电流,即VV3*70+1*35平方

送你一套速算口诀，记在心里对你有好处。铝芯绝缘导线载流量与截面的倍数关系

导线截面

(mm 2 )

1 1.5 2.5 4 6 10 16 25 35 50

70 95 120

载流是截面

倍数9 8 7 6 5 4 3．5 3 2．5

载流量

(A) 9 14 23 32 48 60 90 100 123 150 210 238 300

估算口诀：

二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：

(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

C65 断路器选型表

说明：

1、NC 125H的额定电流为125A。

2、NC 100H/125H的分断能力为10000A。

接触器型号含义

C A 2

D N 3 1 M 5 C

辅助模块及附件的型号含义

热继电器的型号含义

（适用于机器设备的主保护开关）

1.空气开关可以按照电器额定电流的1.5--2倍选择.

2.接触器可以按照电器额定电流的1.1--1.5倍以内选择.

3.热继电器可以按照电器额定电流的1.5倍选择,将其整定在1.25倍额定电流的位置.

4.选择导线的线径;要根据敷设条件,线路长度,环境最高月平均气温,来计算,然后用热稳定度来校核.

比如，有一台15千瓦的三相异步电动机，其额定电流一般是28--30安培.考虑到正反转切换时的冲击电流比较大.设环境最高月平均气温为32度,线路长度30米,选择如下;

1.空气开关选择DZ20--50A的.

2.接触器选择CJX1--45 A的

3.热继电器选择JR16--45A的,整定到36A的位置

4.导线选择;明敷4平方毫米,穿管选择6平方毫米.

电机配套接触器、热继电器、空开及电缆选型

序号

功率

（kw）

电流

（A）

接触器型号热继型号空开型号电缆型号品牌

10.37CJX2-0910NR2-1A DZ47-60-3P/10A4*1.5正泰20.55CJX2-0910NR2-1.6A DZ47-60-3P/10A4*1.5正泰30.75CJX2-0910NR2-2.5A DZ47-60-3P/10A4*1.5正泰

4 1.1CJX2-0910NR2-4A DZ47-60-3P/10A4*1.5正泰

5 1.53CJX2-0910NR2-4A DZ47-60-3P/10A4*2.5+1*1.5正泰

6 2.2 4.4CJX2-0910NR2-6A DZ47-60-3P/10A4*2.5+1*1.5正泰736CJX2-0910NR2-10A DZ47-60-3P/10A4*2.5+1*1.5正泰848CJX2-1210NR2-13A DZ47-60-3P/16A4*4+1*2.5正泰9 5.511CJX2-1810NR2-18A DZ47-60-3P/20A4*4+1*2.5正泰107.515CJX2-2510NR2-25A DZ47-60-3P/25A4*4+1*2.5正泰111122CJX2-3210NR2-32A DZ47-60-3P/32A4*6+1*4正泰121530CJX2-4010NR2-40A DZ47-60-3P/60A4*10+1*6正泰1318.537CJX2-5010NR2-50A NM1-100H/3300/100A4*10+1*6正泰142244CJX2-8010NR2-65A NM1-100H/3300/100A4*10+1*6正泰153060CJX2-8010NR2-80A NM1-100H/3300/100A4*16+1*6正泰163778CJX2-9510NR2-93A NM1-225H/3300/125A4*16+1*6正泰174590CJX2-14010NR2-120A NM1-225H/3300/160A4*25+1*16正泰1855110CJX2-17010NR2-150A NM1-225H/3300/180A4*35+1*16正泰1975150CJX2-25010NR2-250A NM1-225H/3300/225A4*50+1*25正泰2090180CJX2-30010NR2-315A NM1-400H/3300/315A4*50+1*25正泰211102204*70+1*35正泰
